Besiktningsrapport

9.5

Installation av

DT Energi

Datum

26 april 2023

Ort

Hindås, Västra Götalands län

Infästning utanför takstol

Klämmornas placering

+ 5

92% godkända

8% ej godkända

Om installationen

Paneler

PhonoSolar: PS-(395-415)M6H-18/VH

Paneler

PhonoSolar: PS-(395-415)M6H-18/VH

Montagesystem

K2: SingleRail: CrossHook 3S

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Säkerhetsbrytare AC

Installerad av DT Energi som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, K2: SingleRail: CrossHook 3S (34)Tak 1, PhonoSolar: PS-(395-415)M6H-18/VH (16)Tak 2, ESDEC Lutande Panntak (30)Tak 2, PhonoSolar: PS-(395-415)M6H-18/VH (16)Varselmärkning (5)Växelriktare (32)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema är missvisande. Visar 4 strängar, det är 3.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

1/30

3.1 Infästning utanför takstol

Inte godkänd

Infästningar i råspont följer inte tillverkarens anvisningar.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

Godkända kontrollpunkter

25/30

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skenskarvar korslager

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

4/30

Infästningar

Skruvar korrekt

Takstolsbredd

Takstolsinfästning

Tak 1, PhonoSolar: PS-(395-415)M6H-18/VH

Anmärkningar

1/16

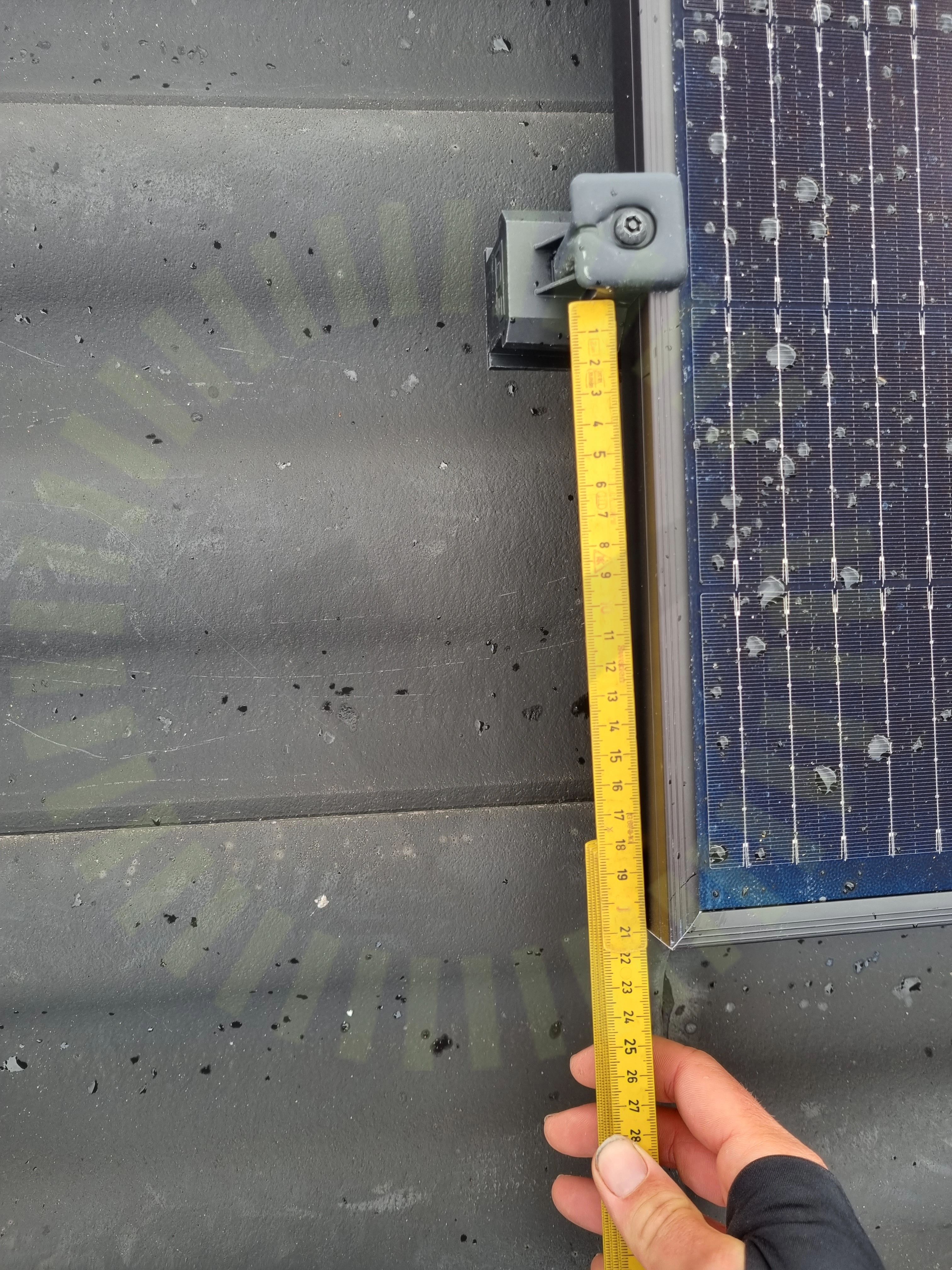

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20221111 Sida 8-9

Godkända kontrollpunkter

14/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 2, ESDEC Lutande Panntak

Godkända kontrollpunkter

28/28

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 2, PhonoSolar: PS-(395-415)M6H-18/VH

Anmärkningar

3/16

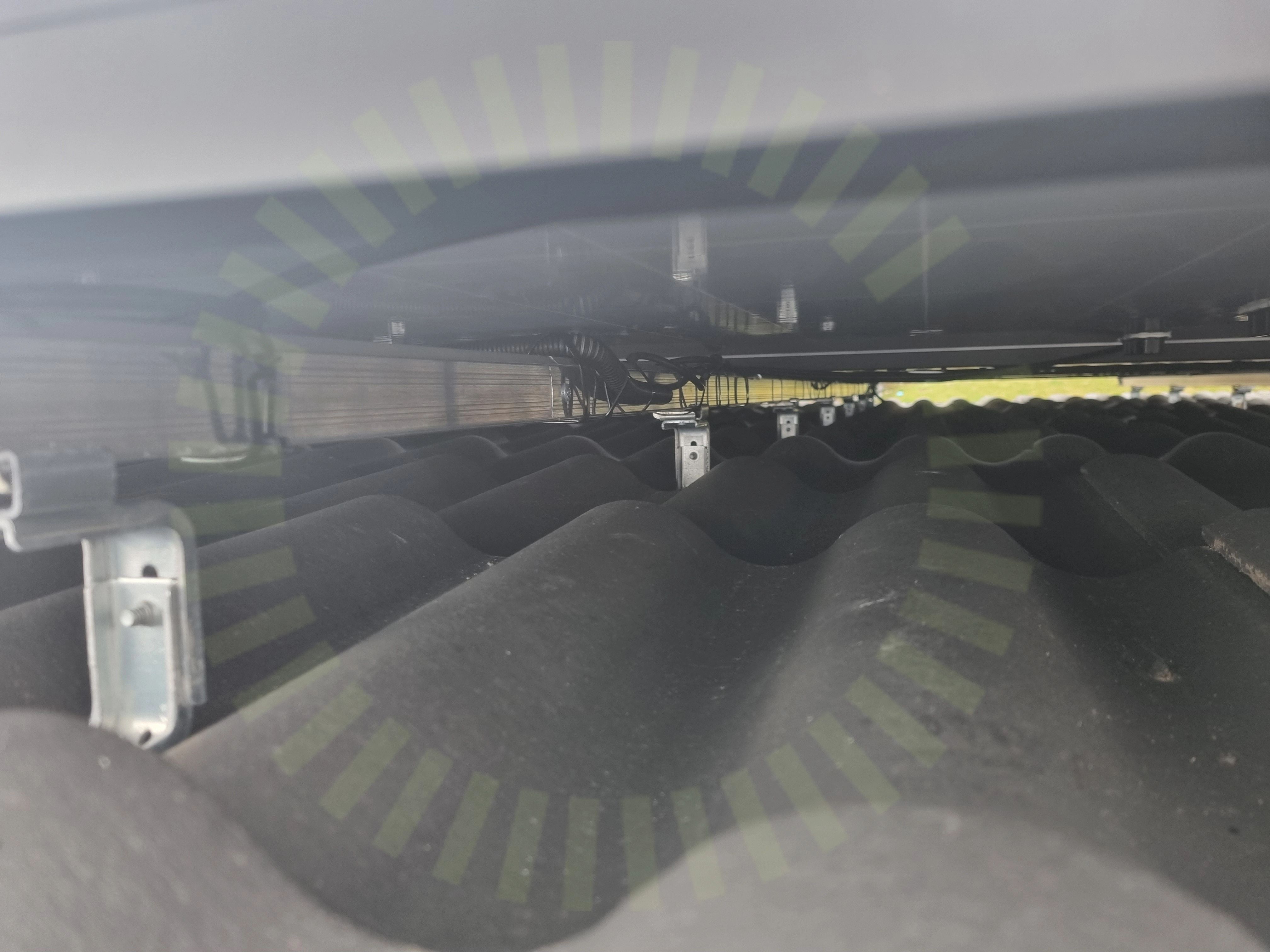

6.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

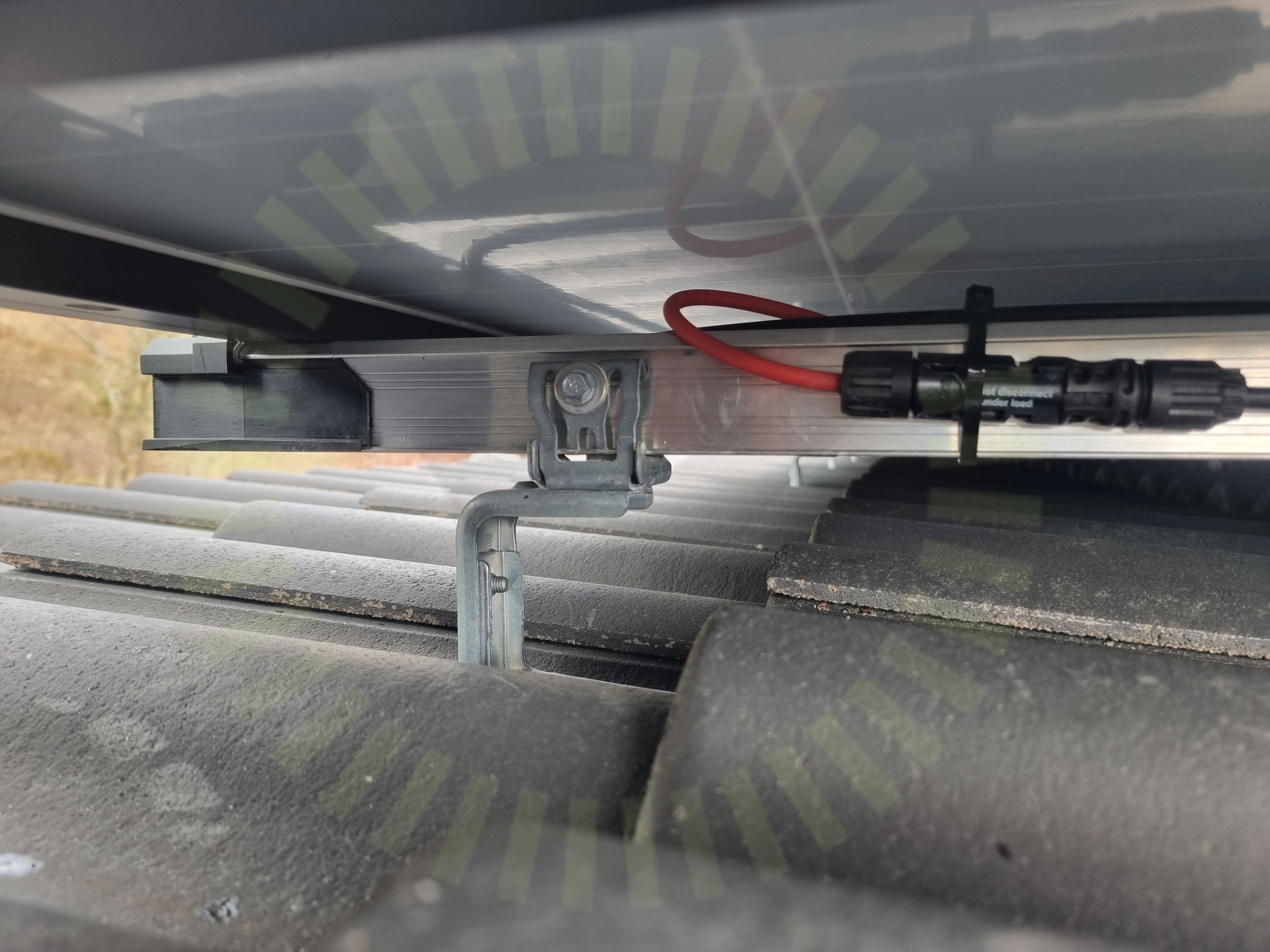

6.2 Kontakter

Inte godkänd

Buntband får inte placeras över kontakter.

6.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20221111 Sida 8-9

Godkända kontrollpunkter

12/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Anmärkningar

2/5

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

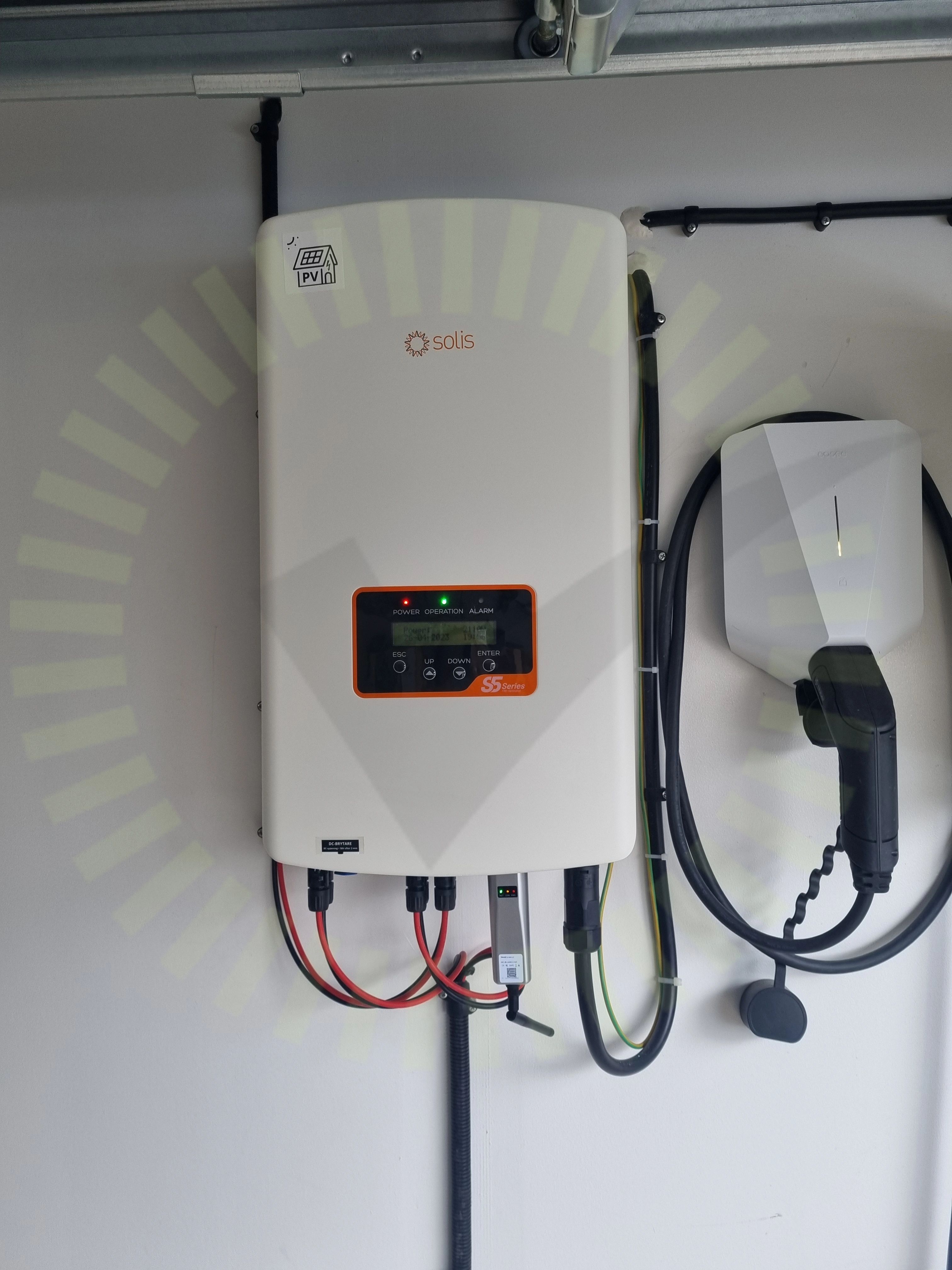

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/32

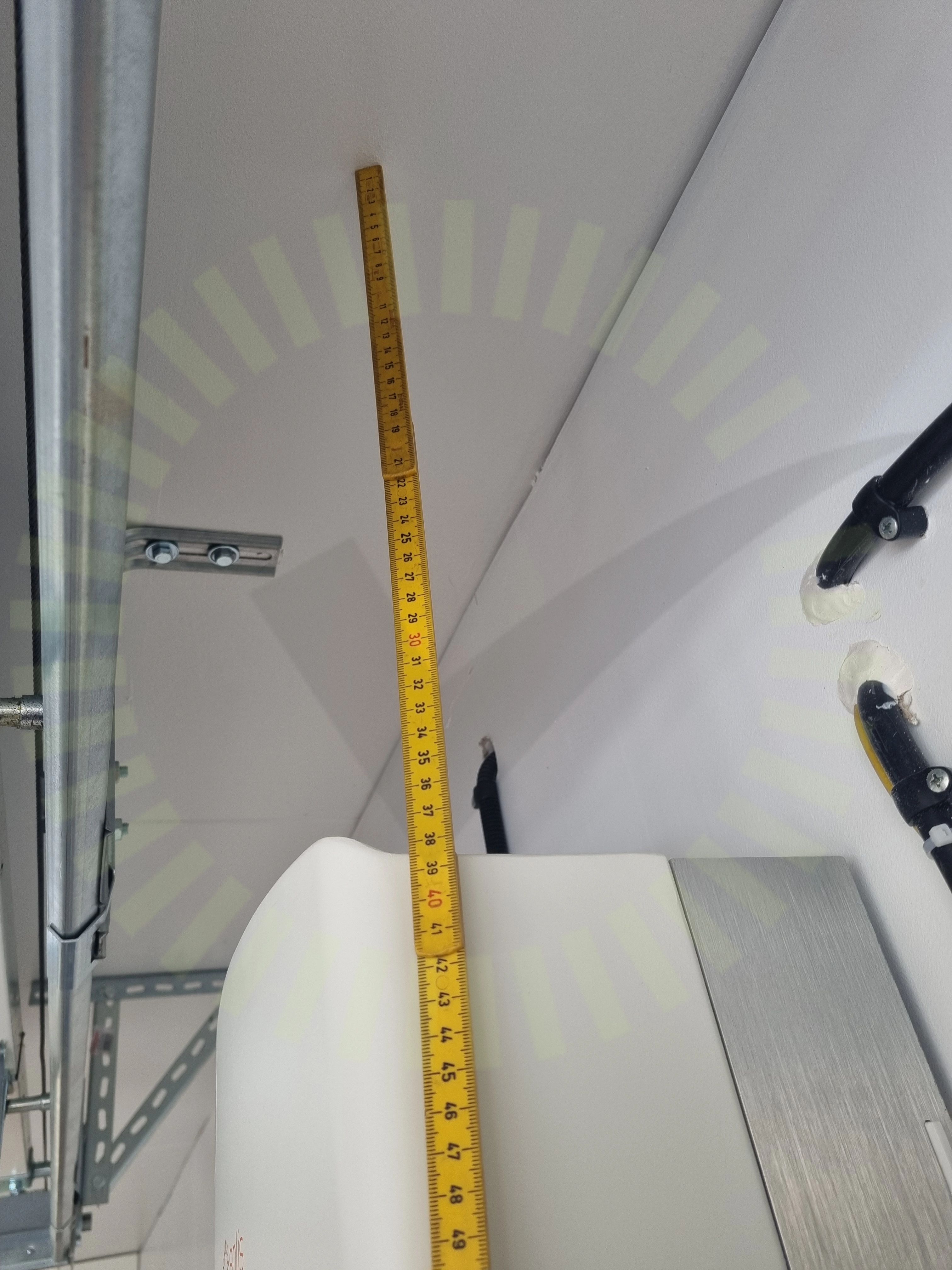

8.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

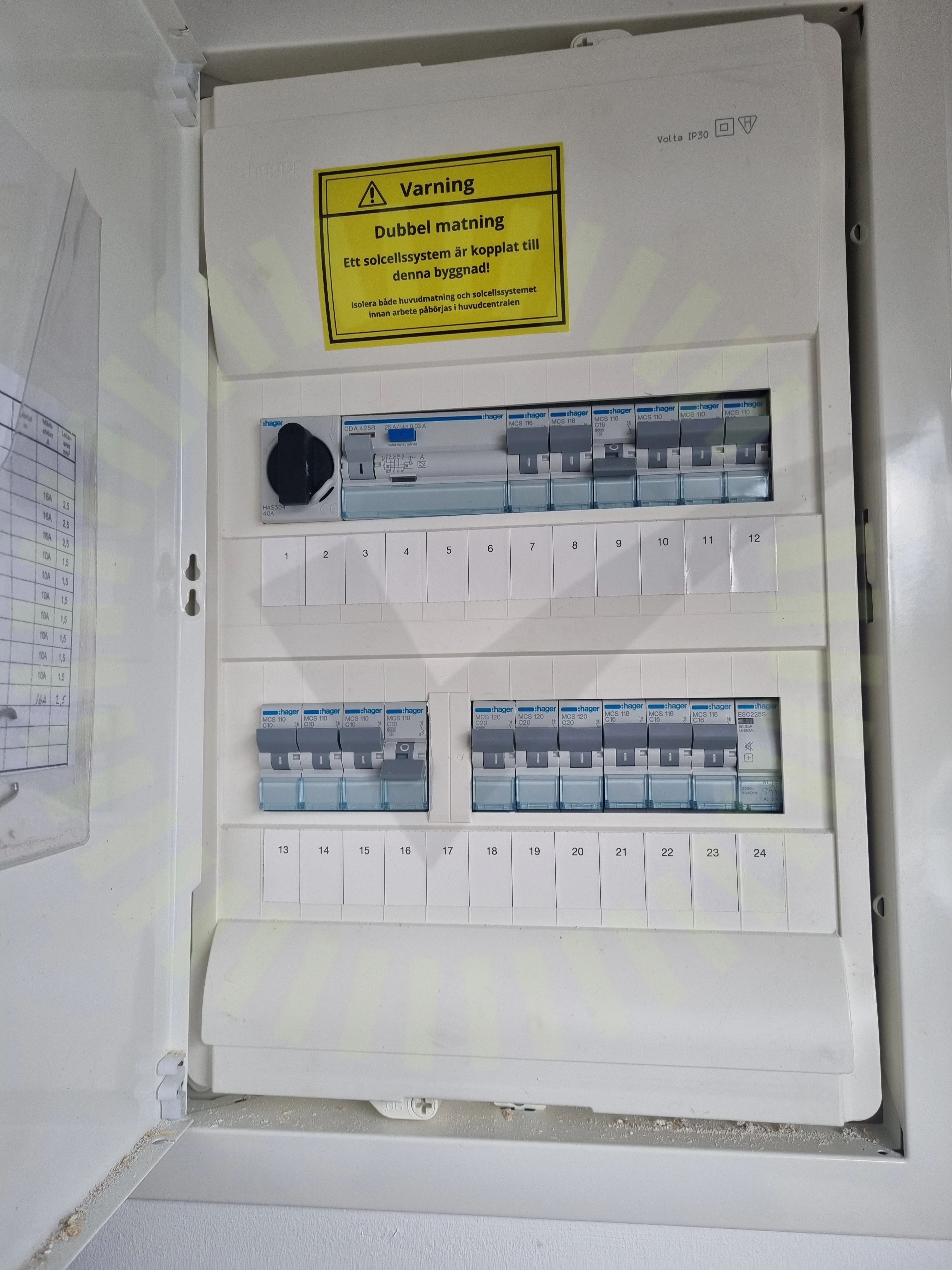

8.2 Märkning

Överenskommelse

Kund märker själv upp centralen vid tillfälle enligt överenskommelse.

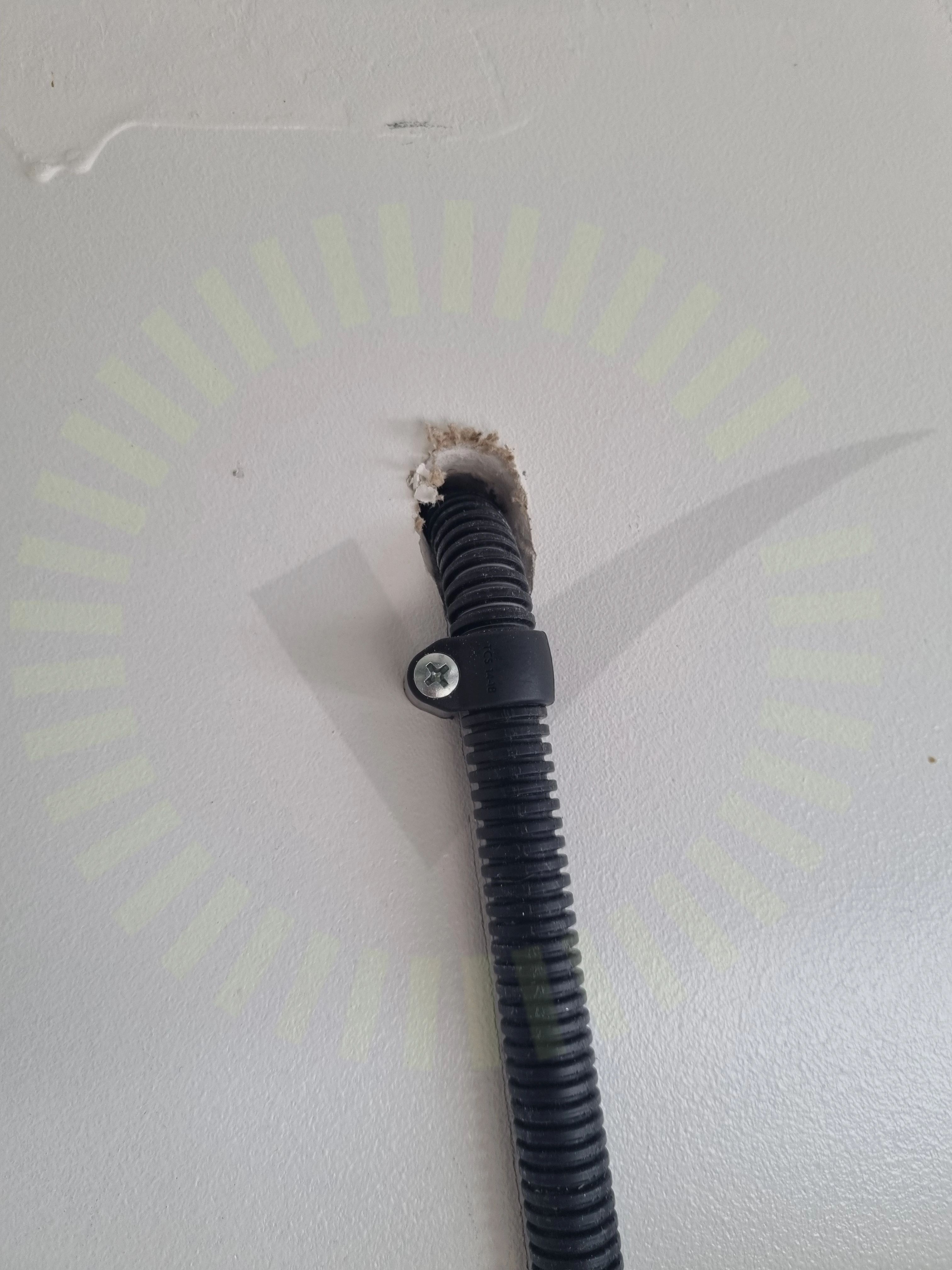

8.3 Genomföringar

Inte godkänd

Genomföring inte tätad. Dc genomförning ej tätat inifrån

Godkända kontrollpunkter

29/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Direkt solljus

Fastsäkring av produkt

Förskruvning

Likspänningskomponenter

Huvudsäkring

Infästning

Kabel

Kabeldimensionering

Kontakter

Ledare Fastspända

Skadat kablage

Skador

Strängdesign

Säkringsdimension

Uppskalad ledare

Utrymme

Ventilation

Vinkel

Väderbeständigt material
