Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

12 september 2023

Ort

Veinge, Hallands län

Takkrokarnas CC skenstart

Läktinfästning

Klämmans orientering

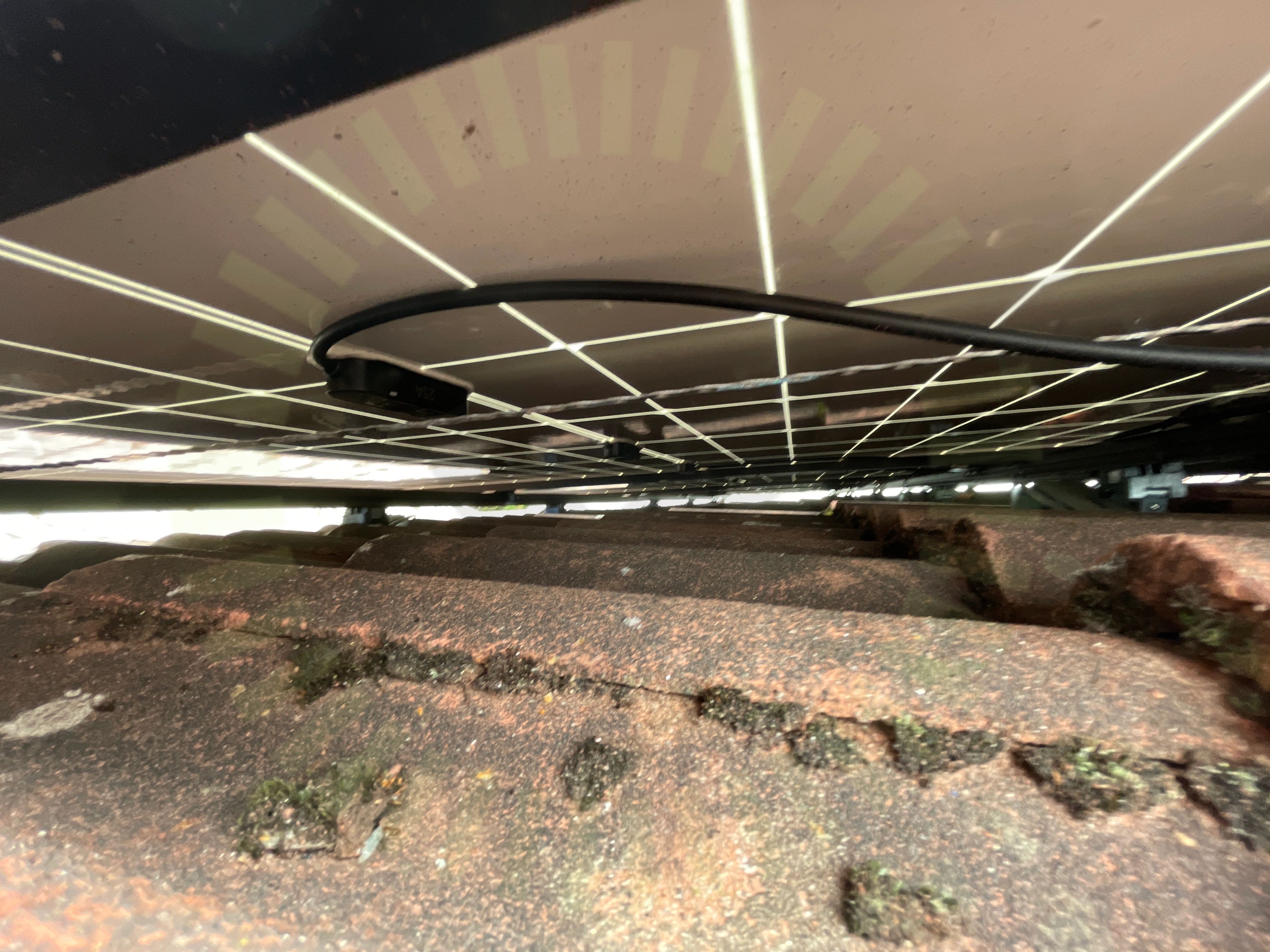

+ 10

82% godkända

18% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 xxx/MR

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

GoodWe: GW4-15K SDT G2 Series

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, JA Solar: JAM54S30 xxx/MR (17)Undercentral (9)Varselmärkning (5)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

9/24

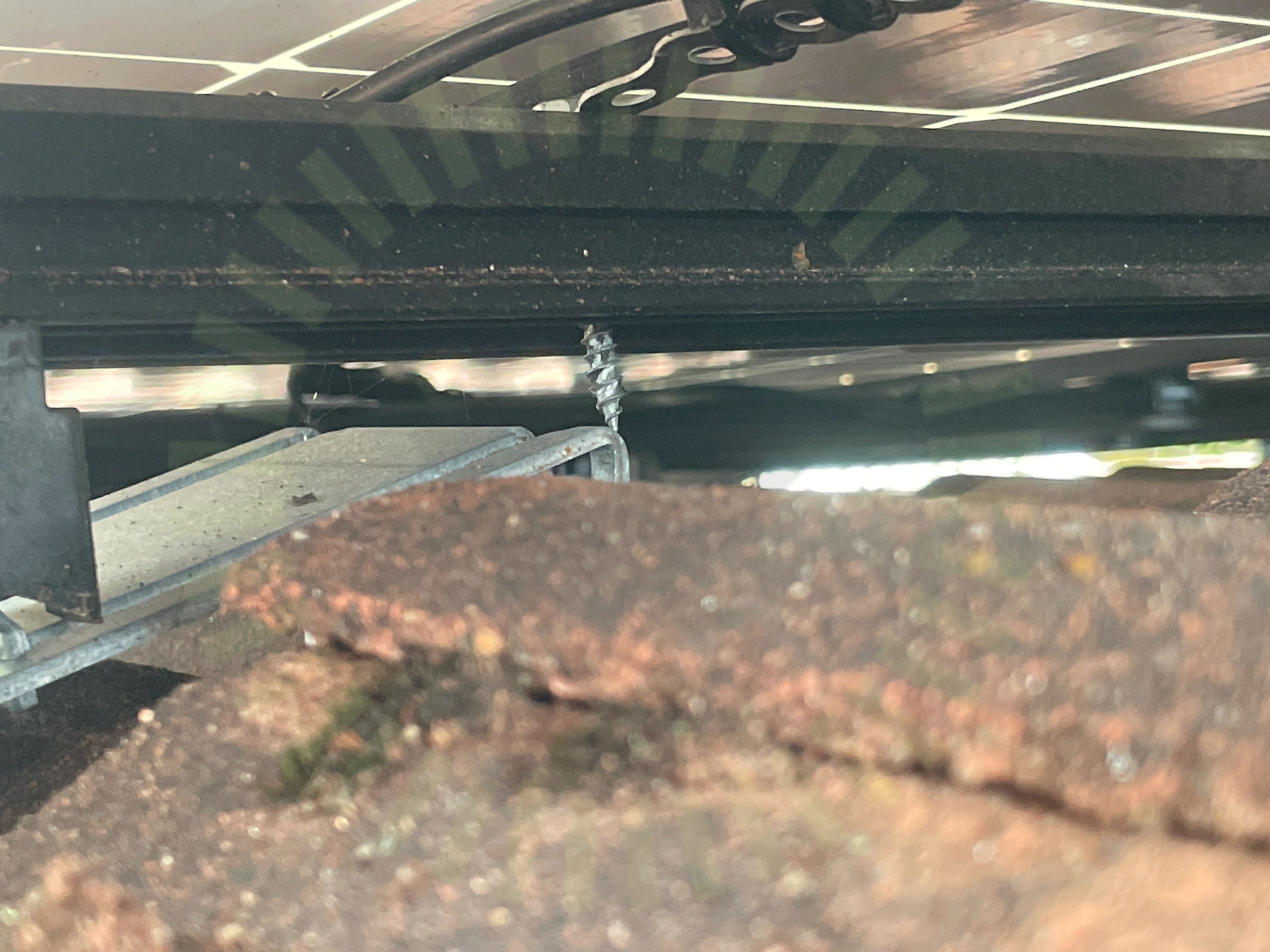

2.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

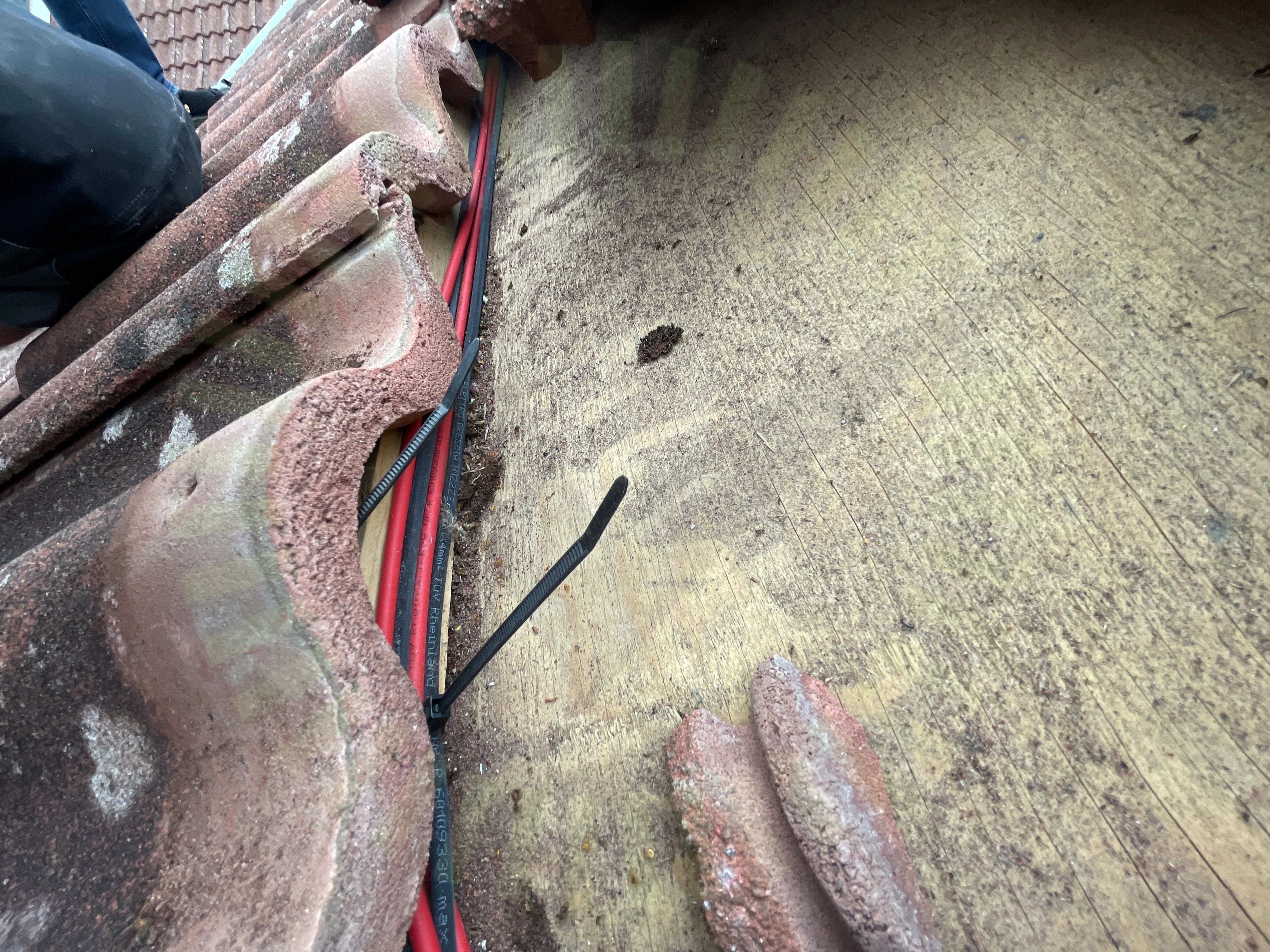

2.2 Kabeldragning mellan takytor

Inte godkänd

DC kablage ligger utan fastsäkring under takpannorna. DC kablage ligger även oskyddat under takpannorna. Risk för skav eller att kablaget ligger klämt om kablaget går mellan läkt och pannor.

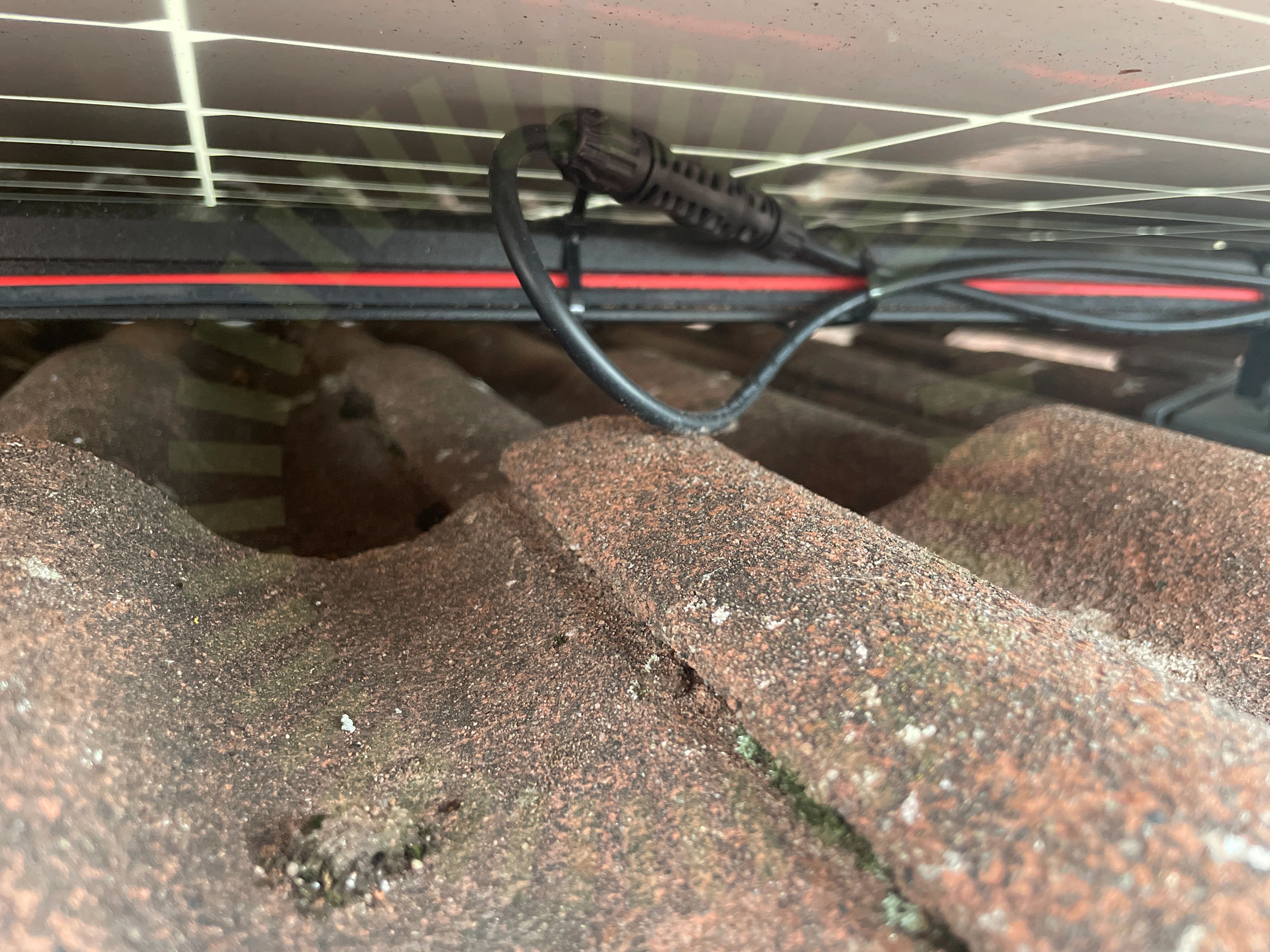

2.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

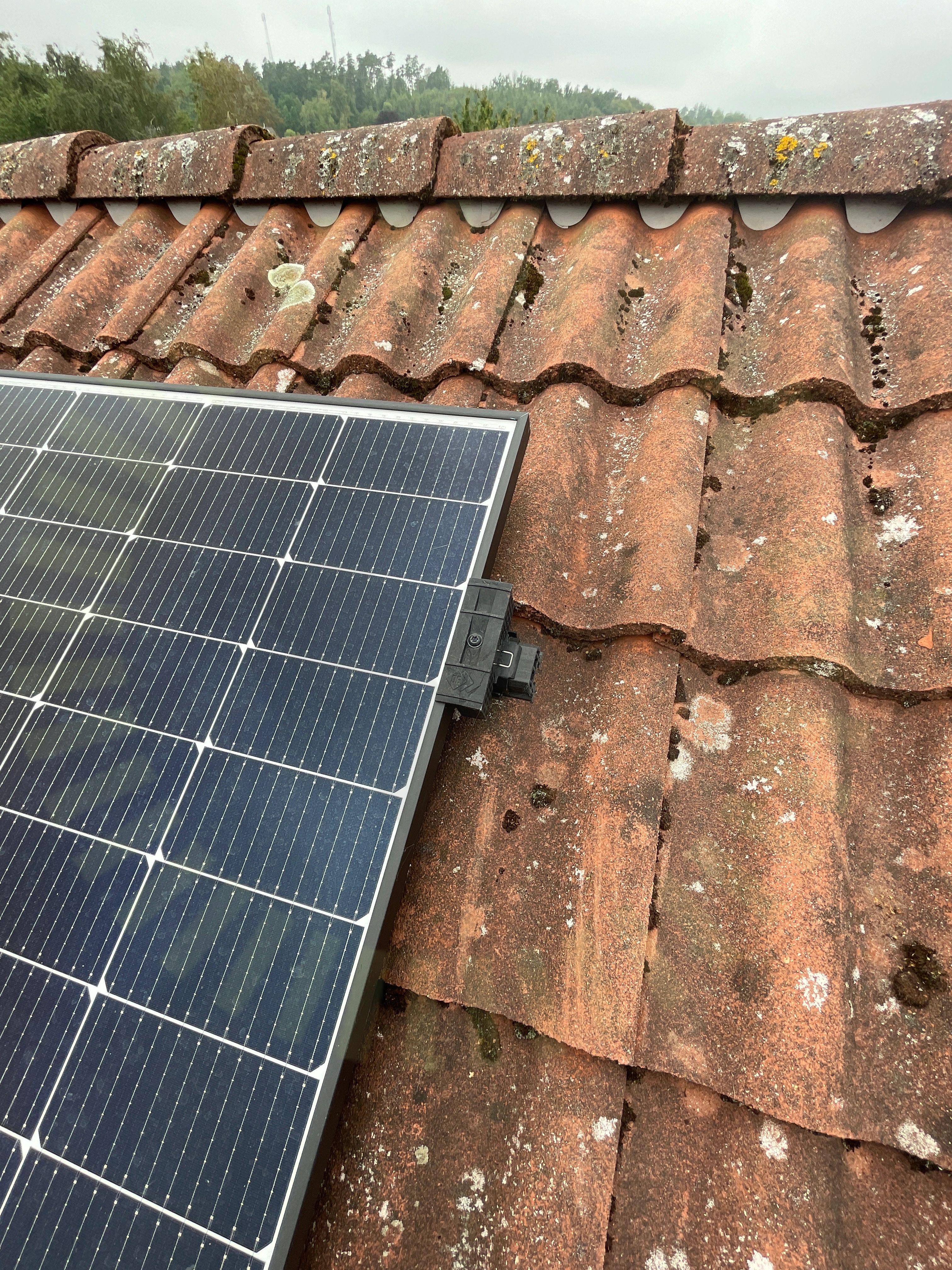

2.4 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

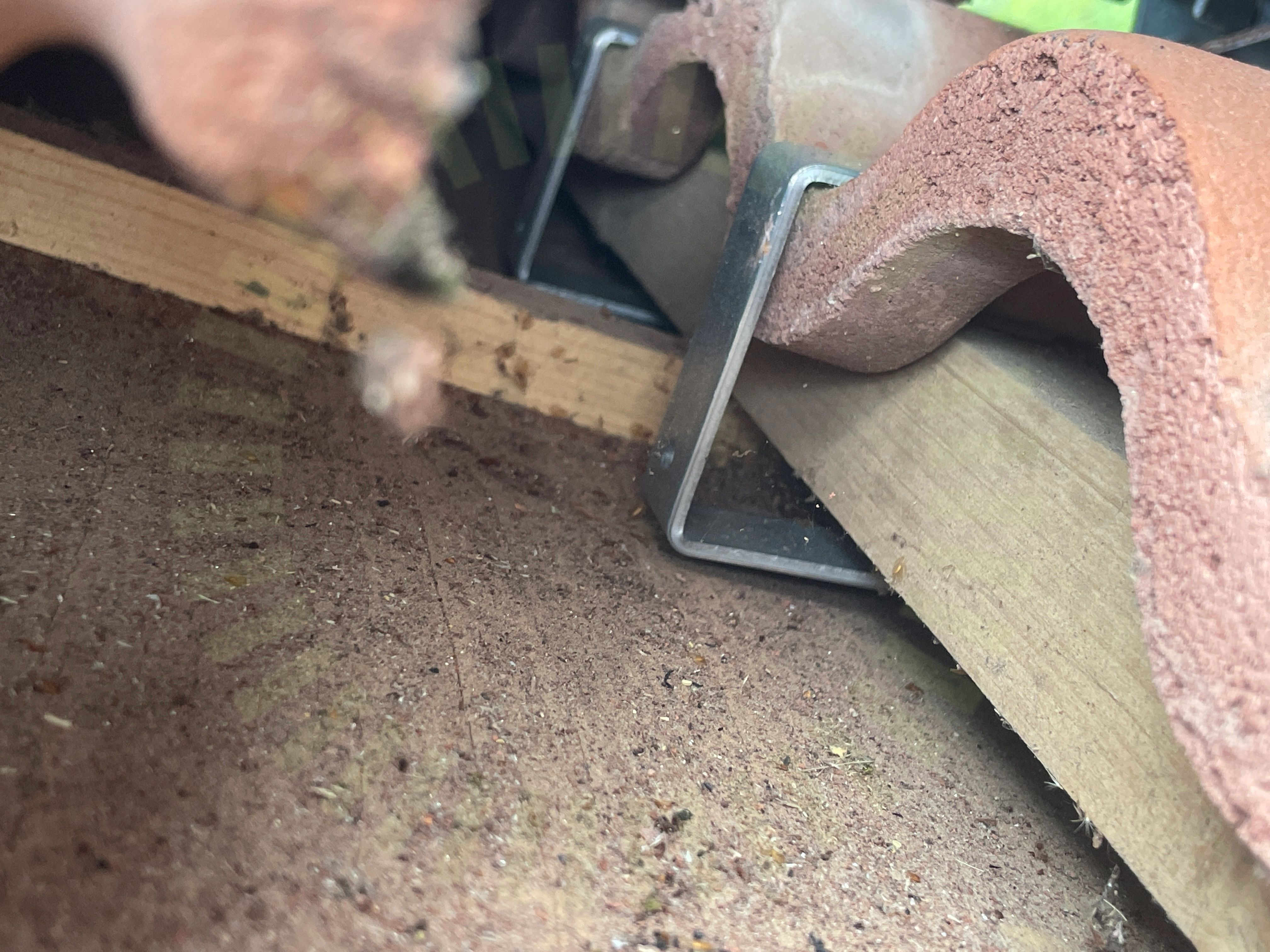

2.5 Läktinfästning

Inte godkänd

Takkrok är ej anpassat efter bärläkt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3

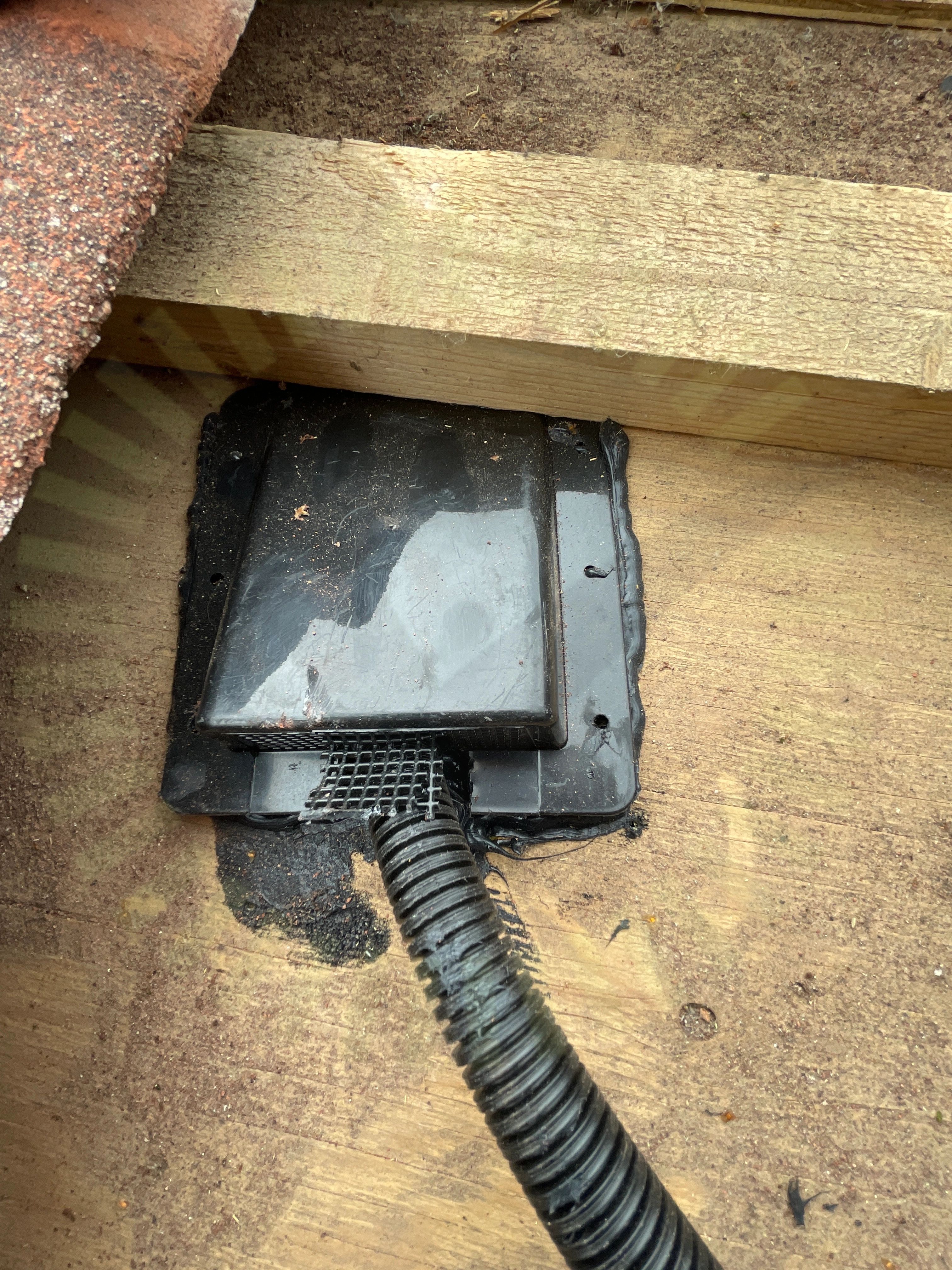

2.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

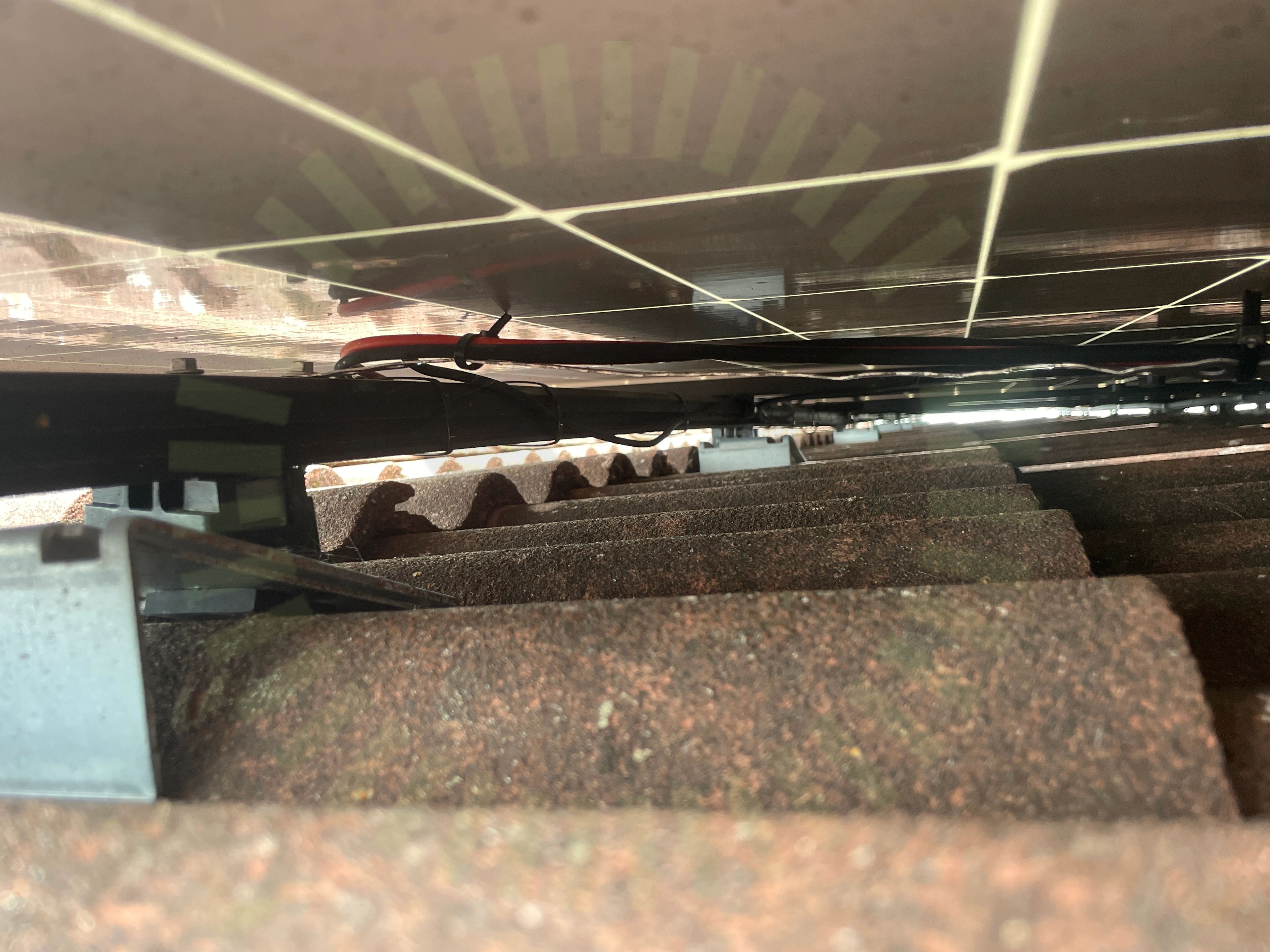

2.7 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad. Placerad uppe på topp av skena i första takkrok.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

2.8 Takkrokarnas CC

Inte godkänd

Infästningar är monterade med felaktigt CC avstånd. Uppmätt mått 1350mm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 1-2

2.9 Takkrokarnas CC skenstart

Inte godkänd

Avstånd från första till andra takkrok är inte korrekt. Uppmätt mått 900mm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

Godkända kontrollpunkter

15/24

DC kabel förläggning

Föremål mellan skena och panelram

Klämmans placering i skena

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, JA Solar: JAM54S30 xxx/MR

Anmärkningar

4/17

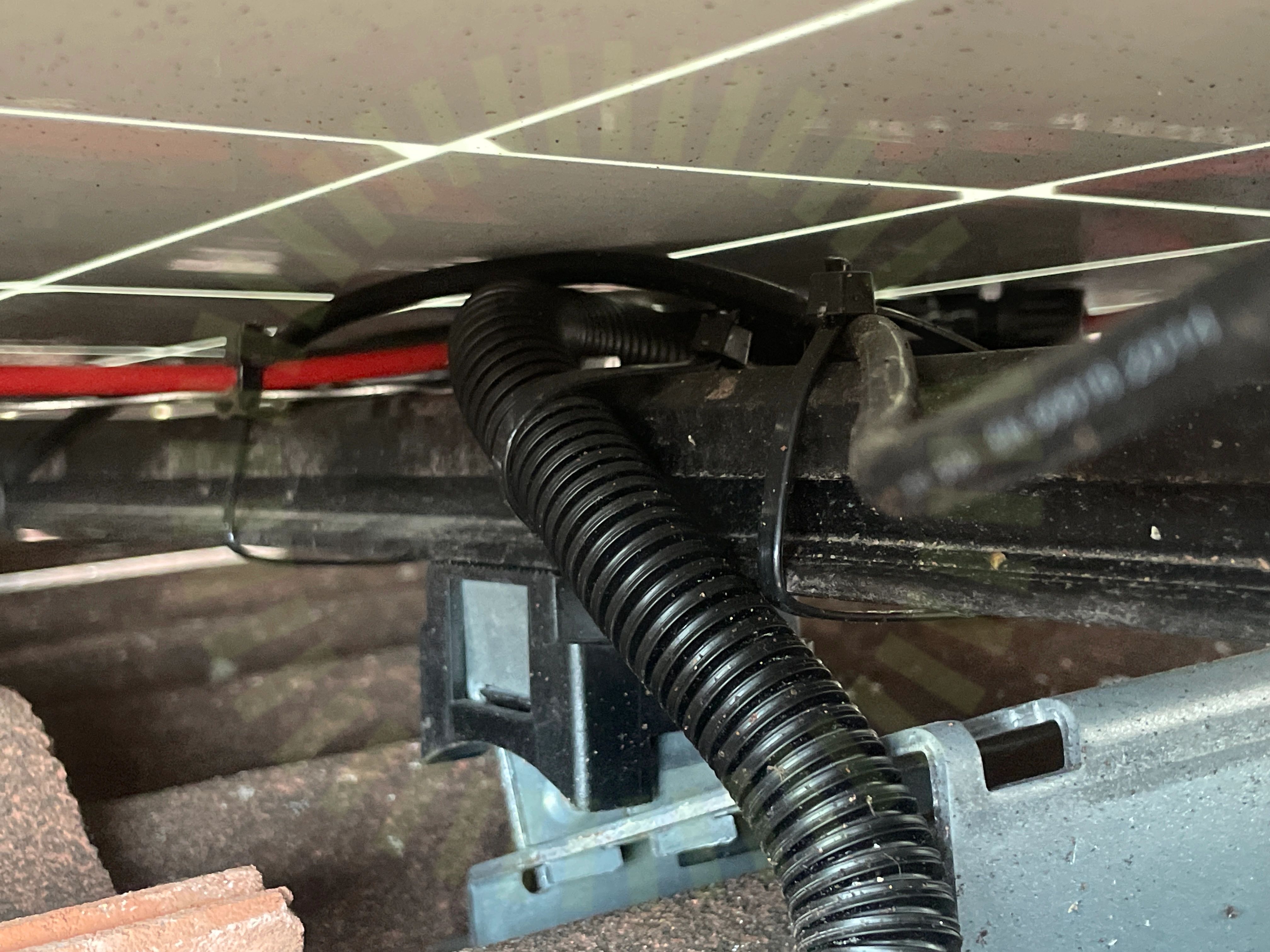

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

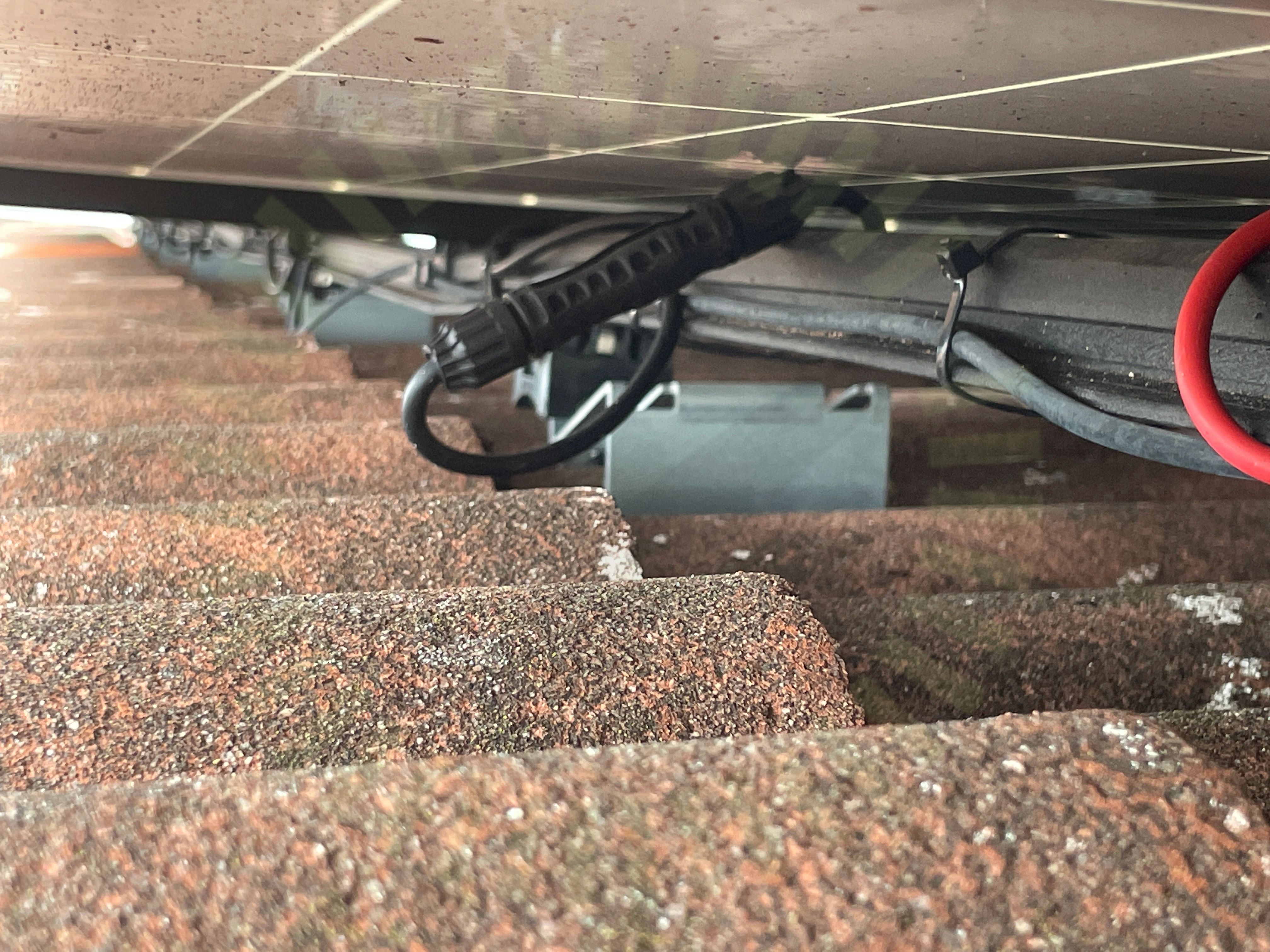

3.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

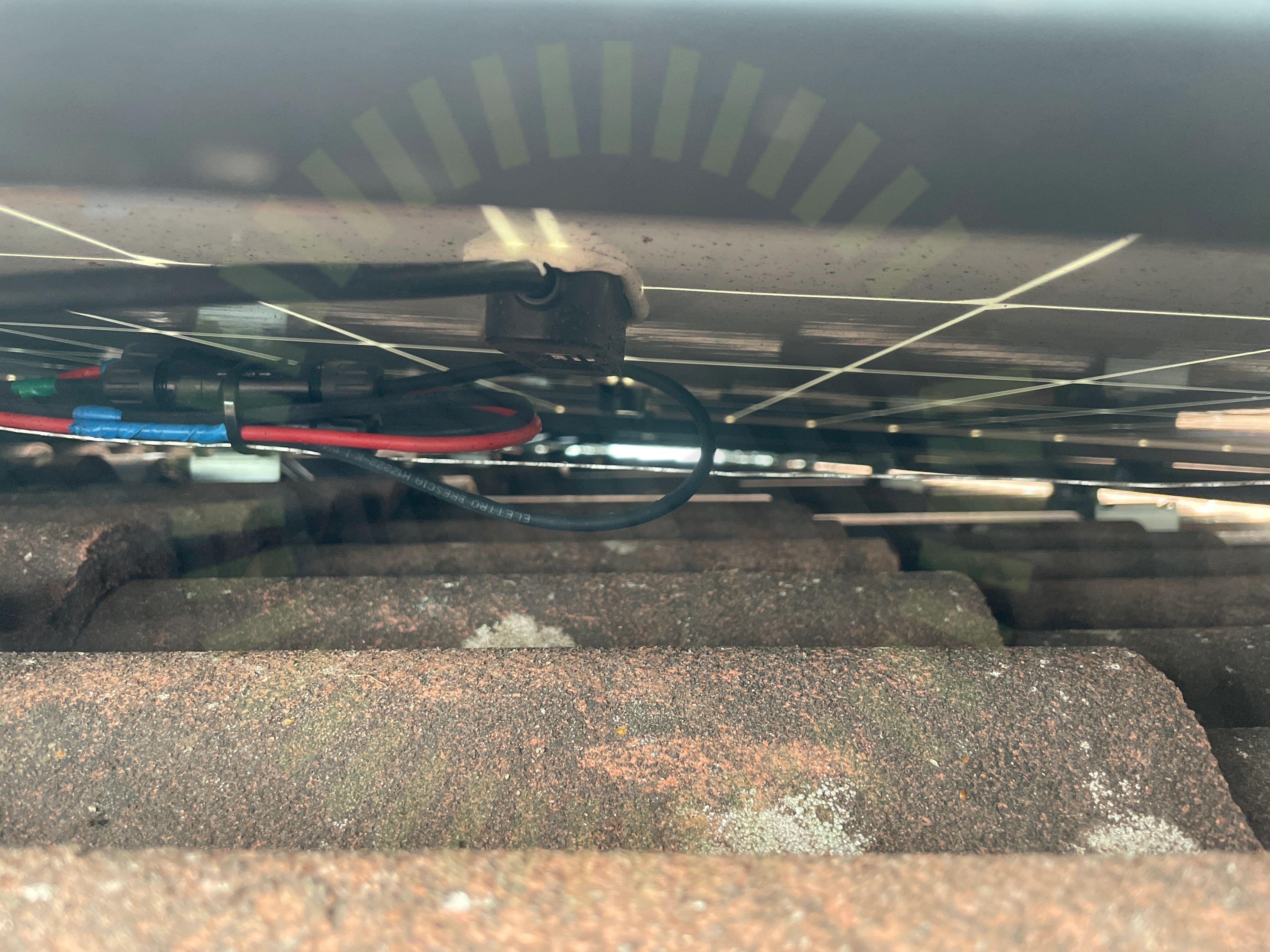

3.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

3.4 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress.

Godkända kontrollpunkter

13/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Böjradie

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

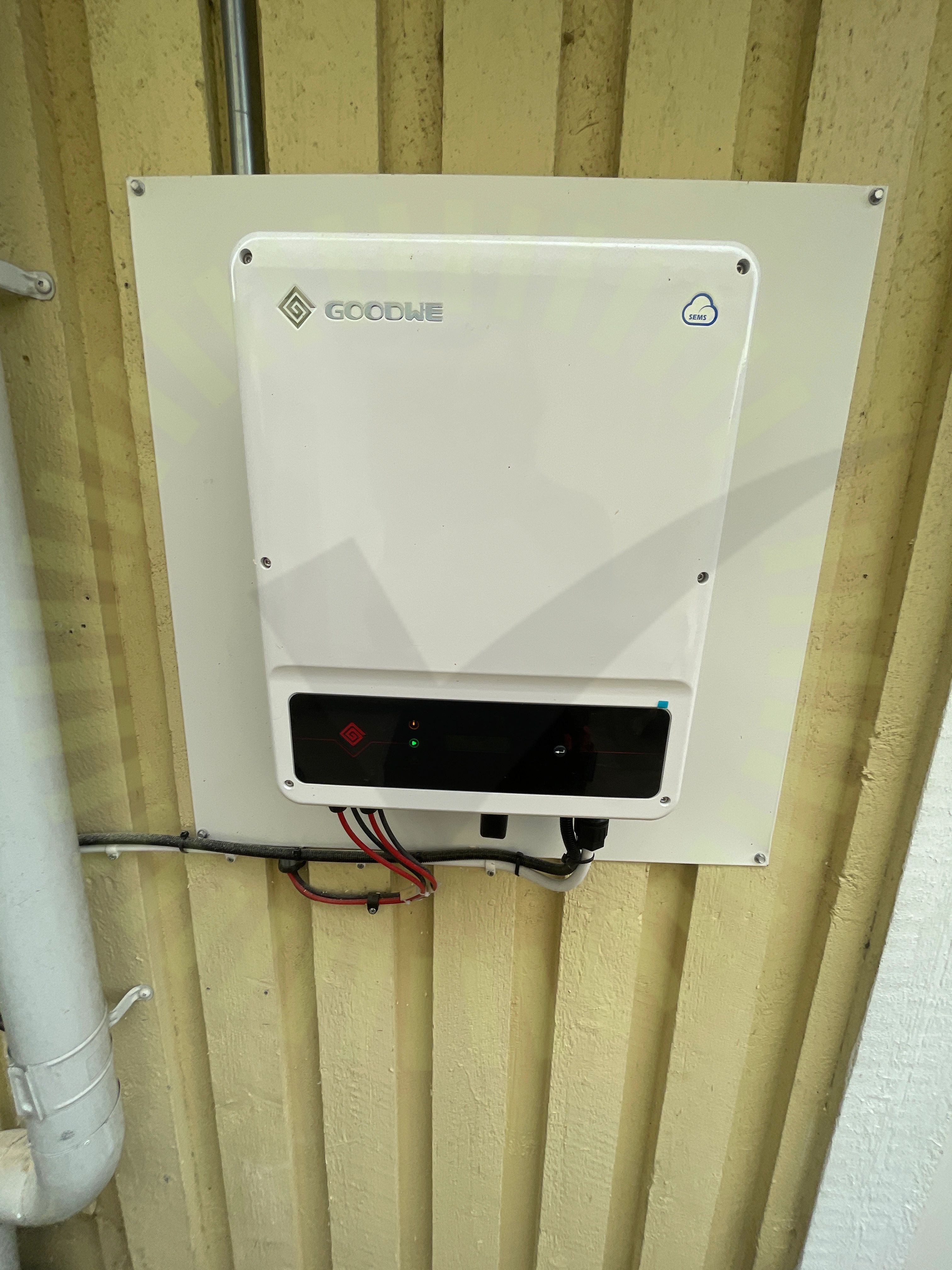

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/34

6.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

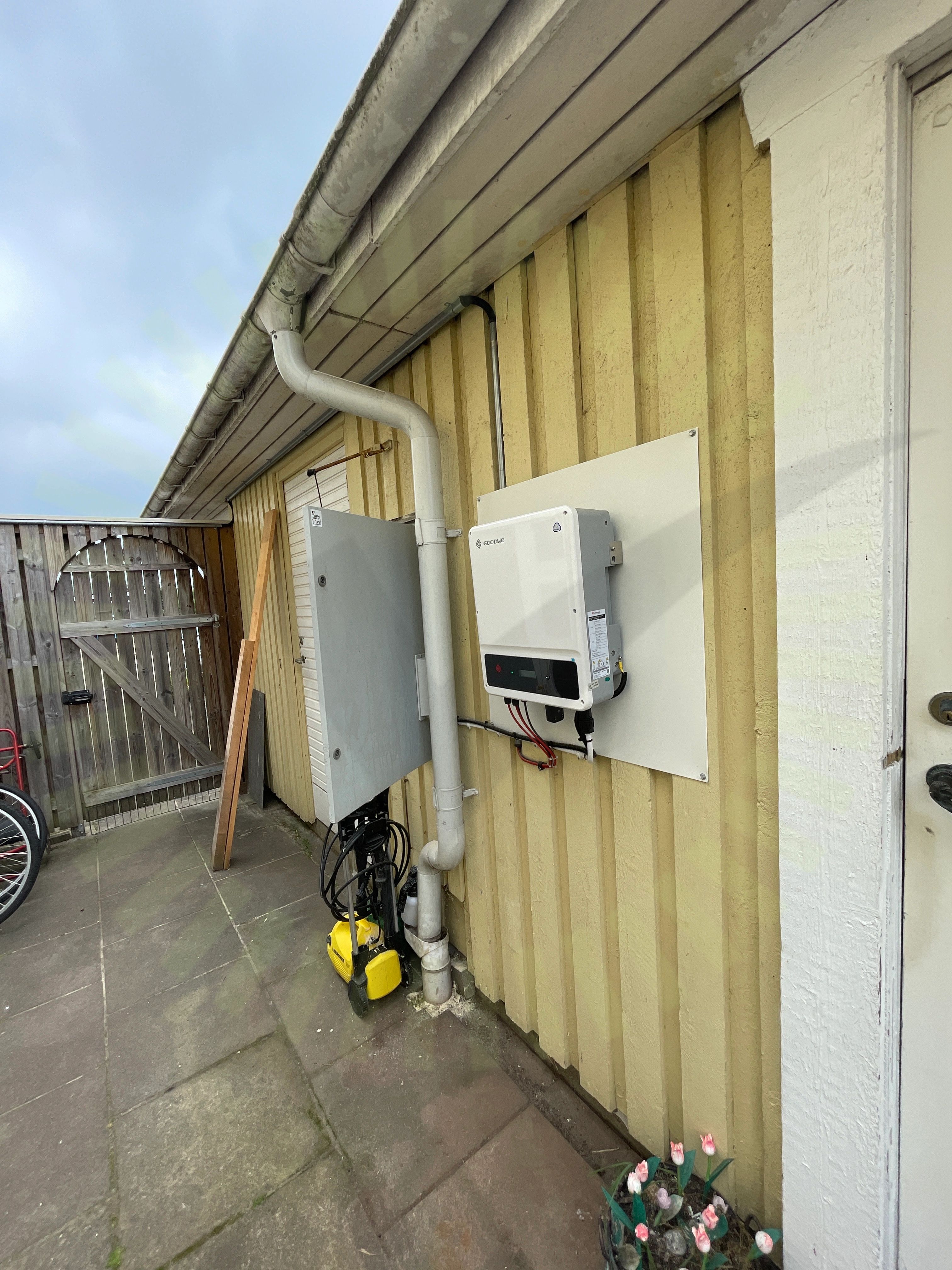

6.2 Väderskydd

Inte godkänd

Växelriktaren får inte placeras oskyddad för väder.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
