Besiktningsrapport

7.9

Installation av

1KOMMA5°

Datum

30 januari 2023

Ort

Falkenberg, Hallands län

Mittklämmor

Skydd

Skena överhäng

+ 10

79% godkända

21% ej godkända

Om installationen

Paneler

Jinko: Tiger

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande tegeltak (27)Tak 1, Jinko: Tiger (11)Varselmärkning (4)Växelriktare (29)Övrigt (1)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

6/25

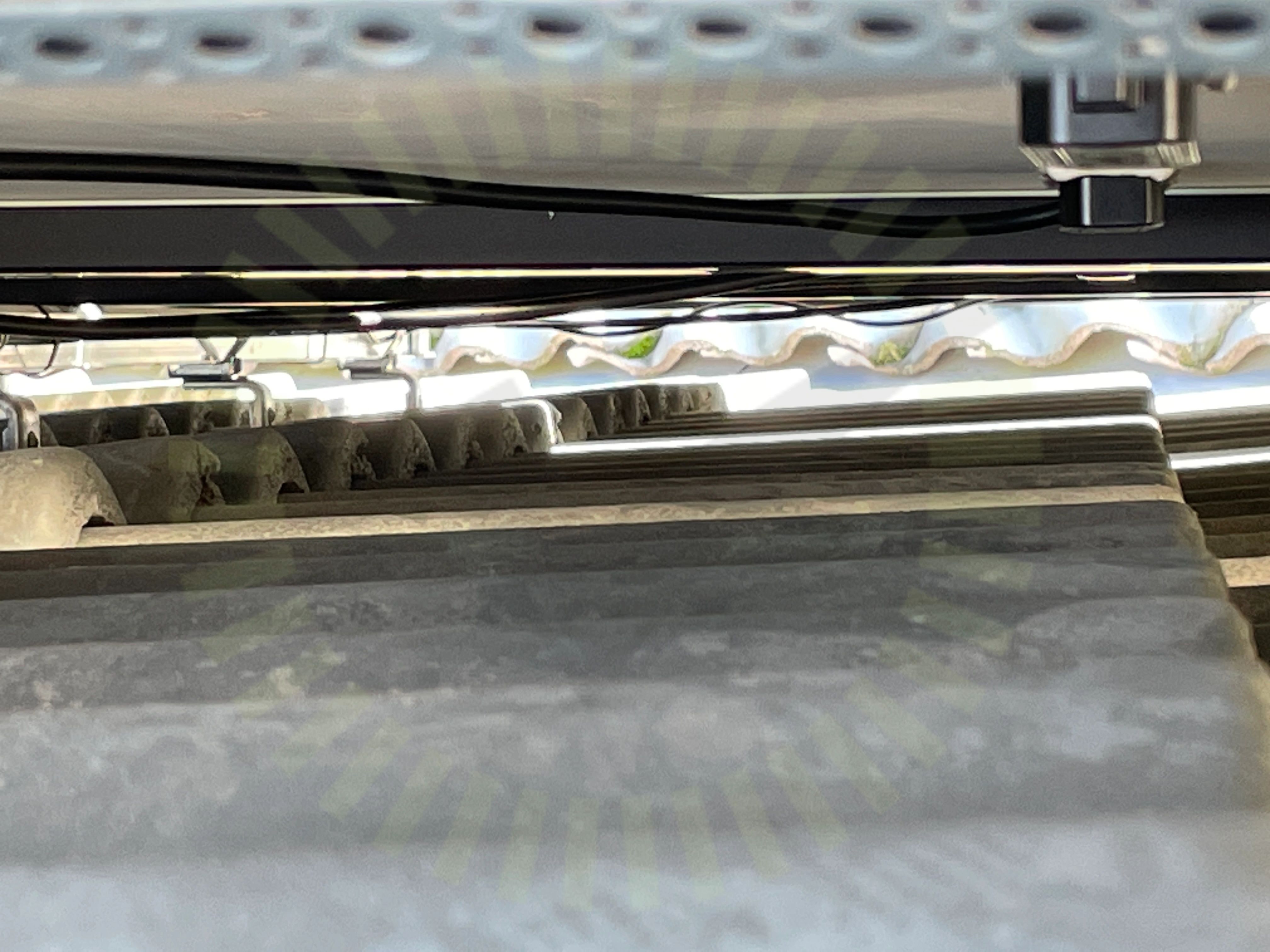

2.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

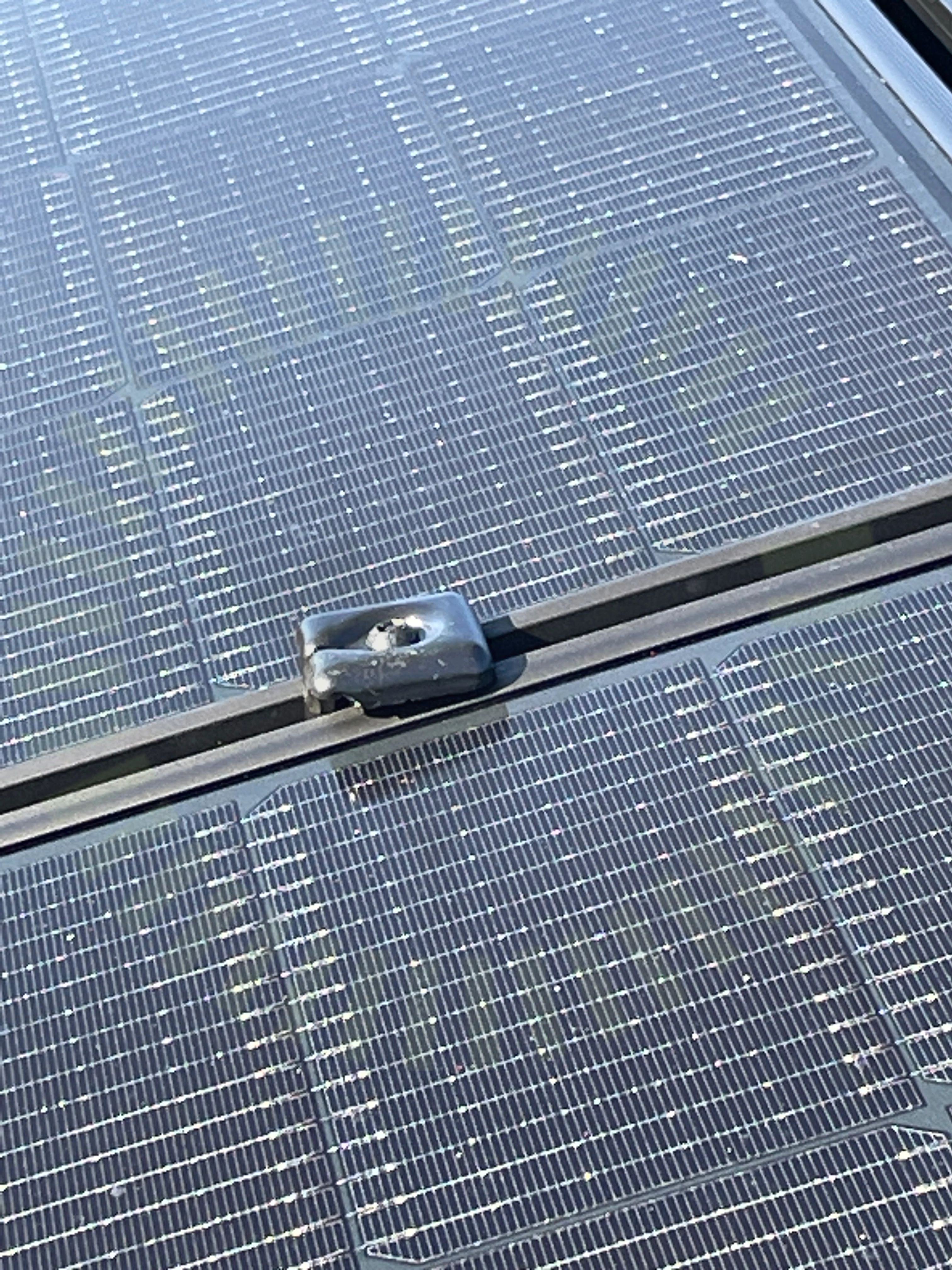

2.2 Mittklämmor

Inte godkänd

Mittfäste ej rätt monterat

Tillverkarens anvisningar

2.3 Skarp kant

Inte godkänd

Kablage ligger hårt dragen mot skarp kant

SEK 457 (26.1)

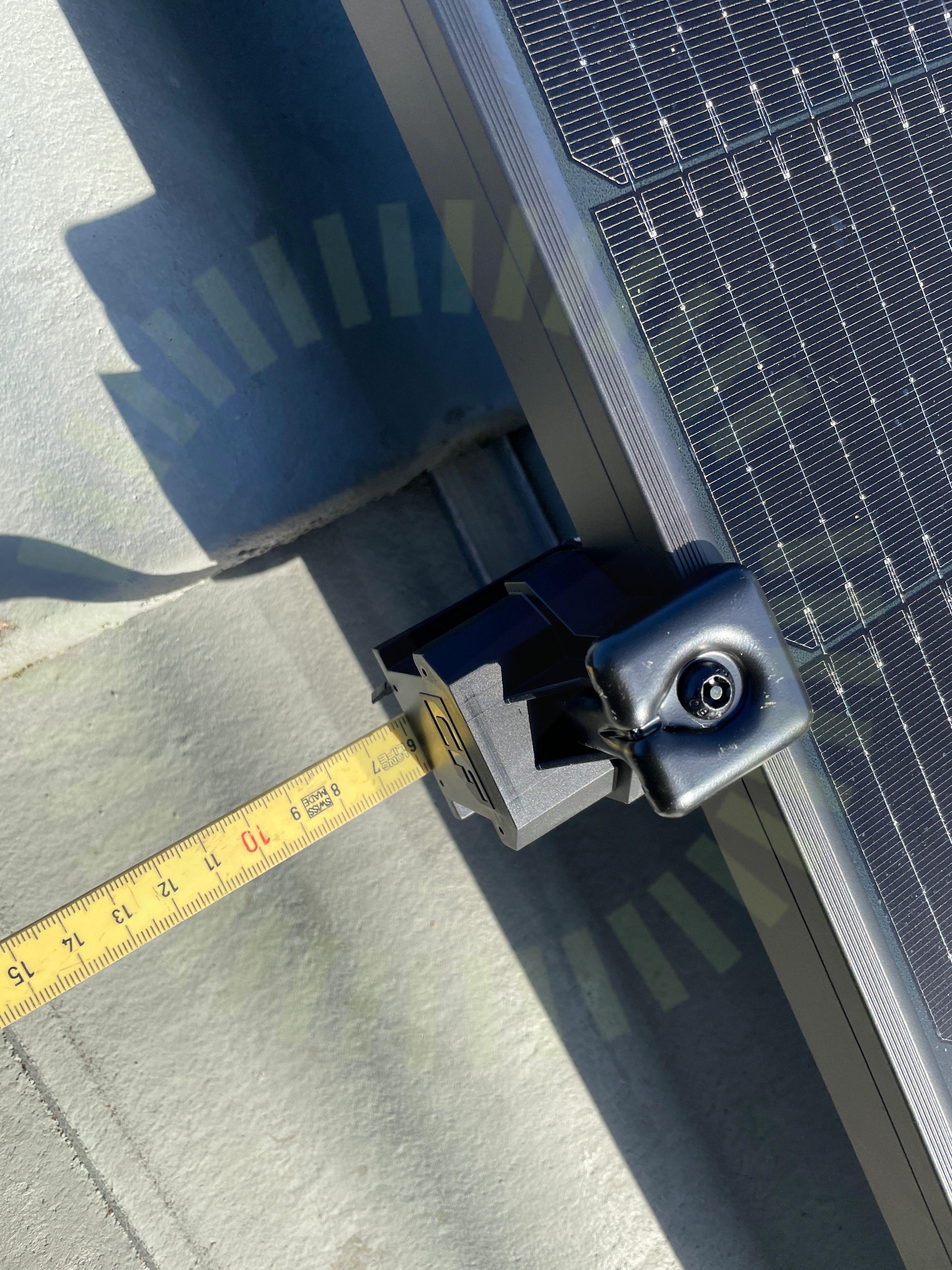

2.4 Skena överhäng

Inte godkänd

Överhäng för kort enligt tillverkarens anvisningar uppmätt mått 60mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

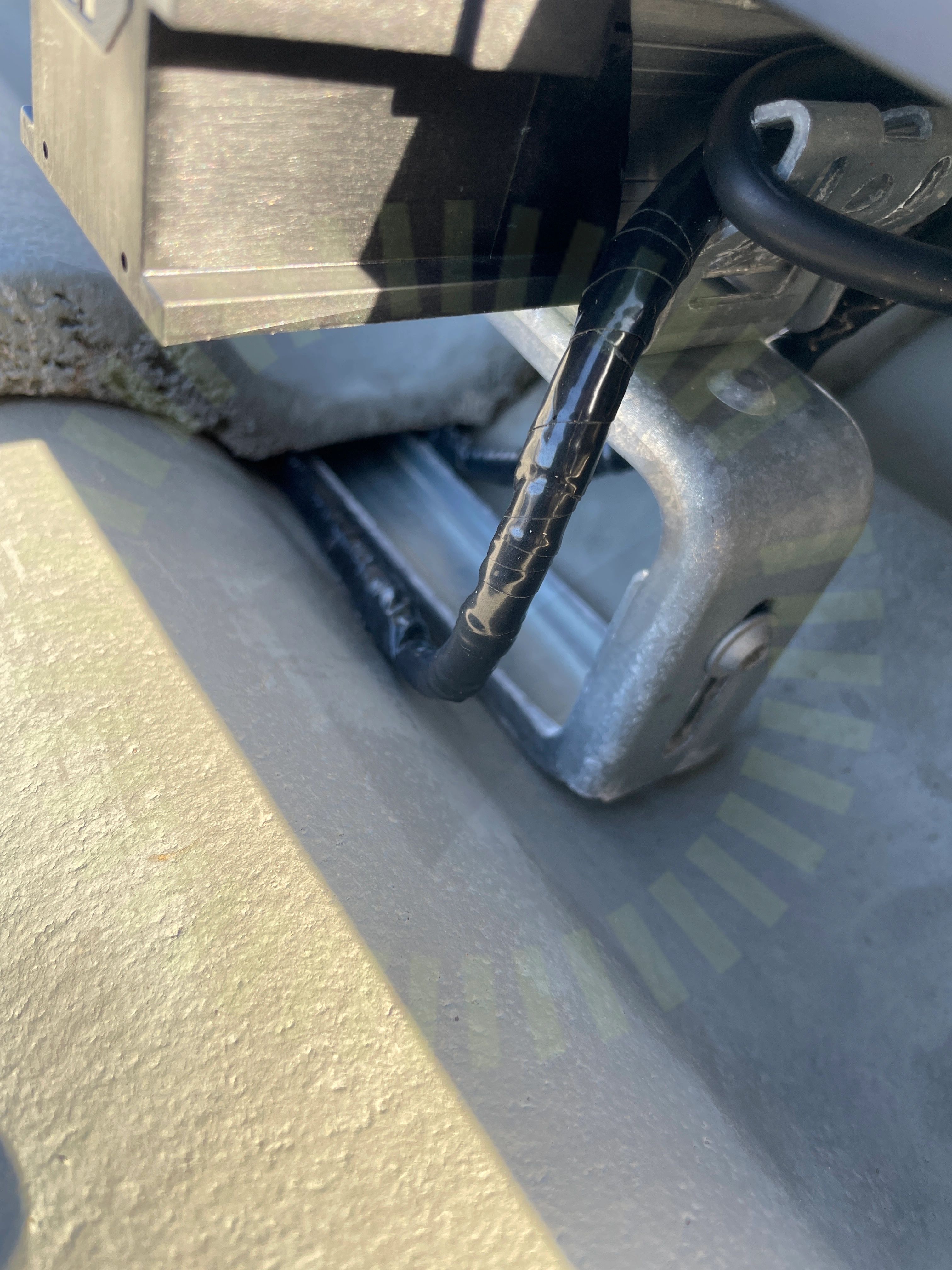

2.5 Skydd

Inte godkänd

Kablage enbart tejpat vid utgång av panna, risk för skada

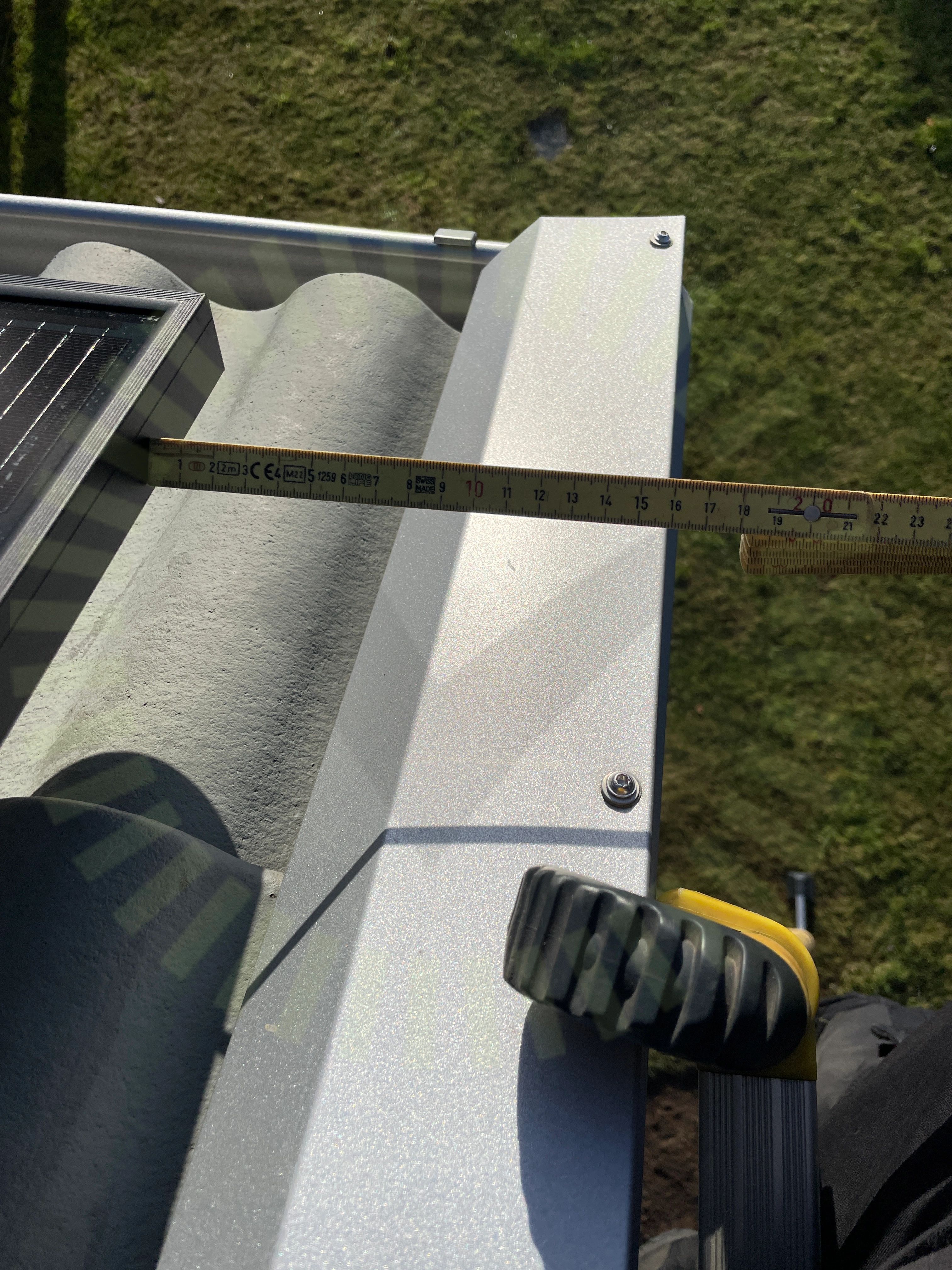

2.6 Säkerhetsavstånd

Inte godkänd

För kort avstånd till takets slut, uppmätt mått 160mm

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

18/25

Anpassade takpannor

Avstånd mellan takkrokar

Bärläkt

Främmande material

Infästning skena

Klämräckvidd för ställbart fäste

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skarvning av skena

Snö- och Vindlastberäkning

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Jinko: Tiger

Anmärkningar

3/11

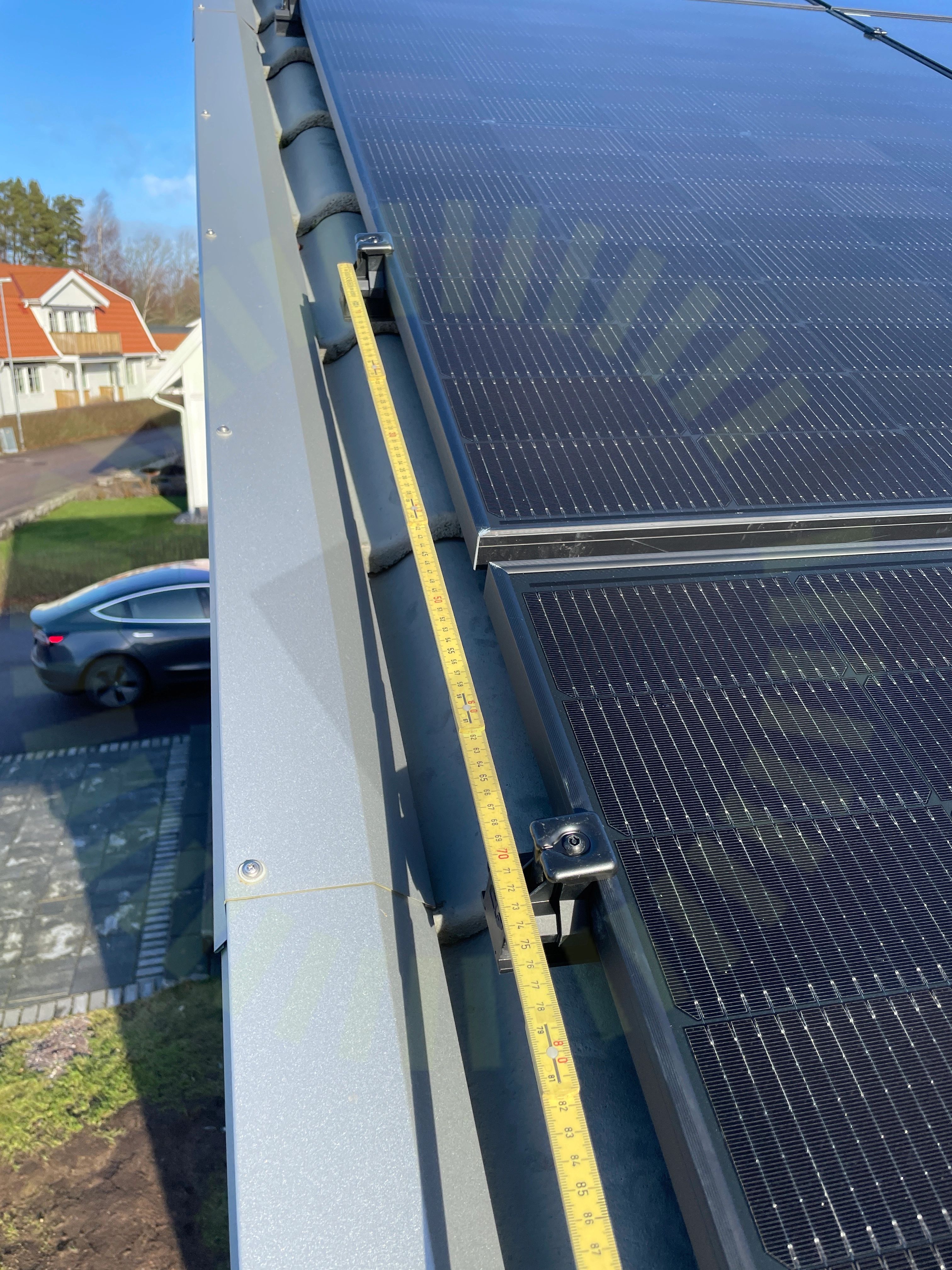

3.1 Fästens placering

Inte godkänd

Fästen ej placerade enligt paneltillverkarens zon anvisningar, uppmätt mått 450mm

Tillverkarens anvisningar

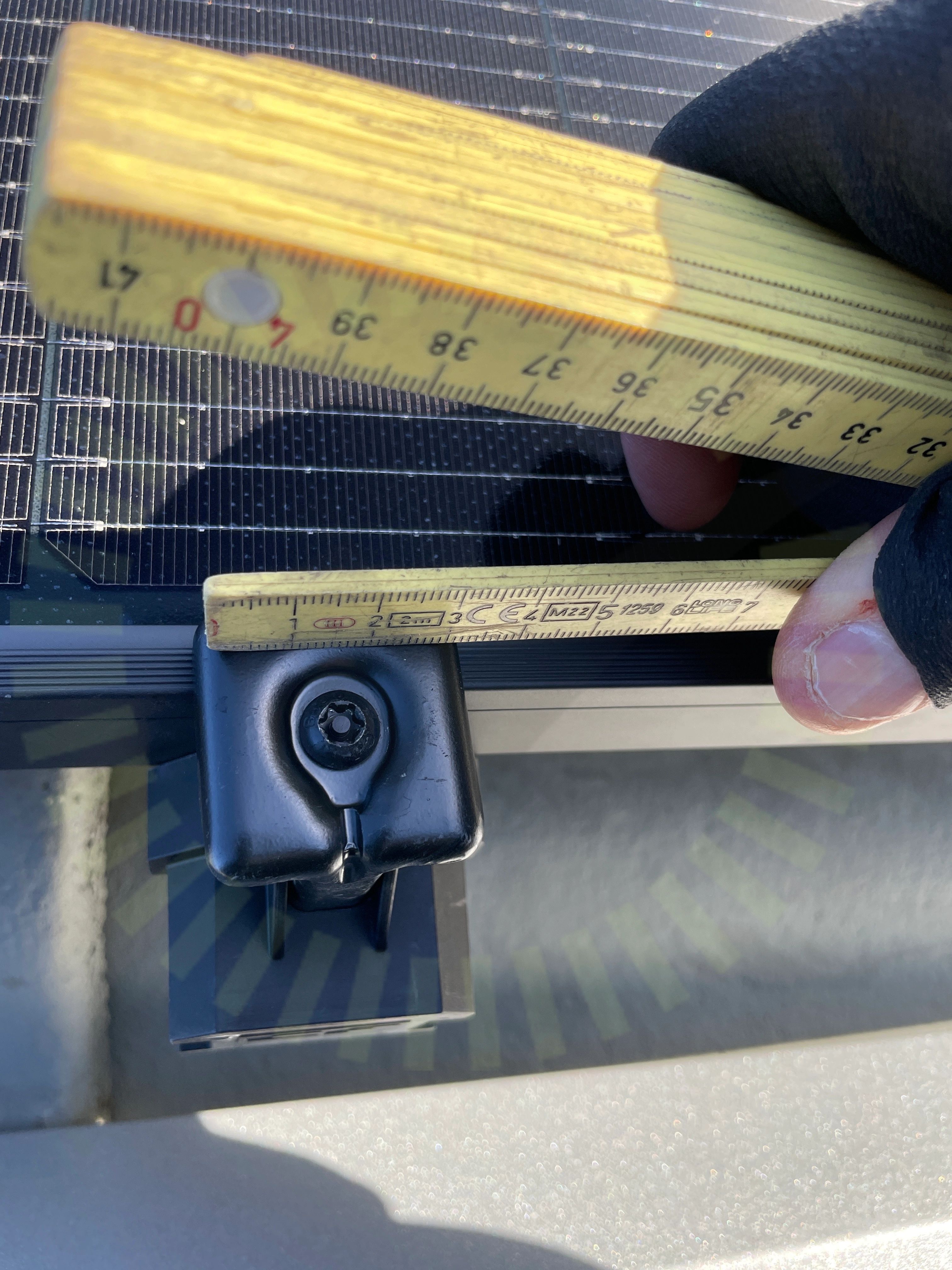

3.2 Klämmornas storlek

Inte godkänd

Fäste för valt montagesystem är för kort

Tillverkarens anvisningar

3.3 Dragavlastade

Inte godkänd

Hård böj på kabel ut från panel

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

8/11

Dräneringshål

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Varselmärkning

Anmärkningar

1/4

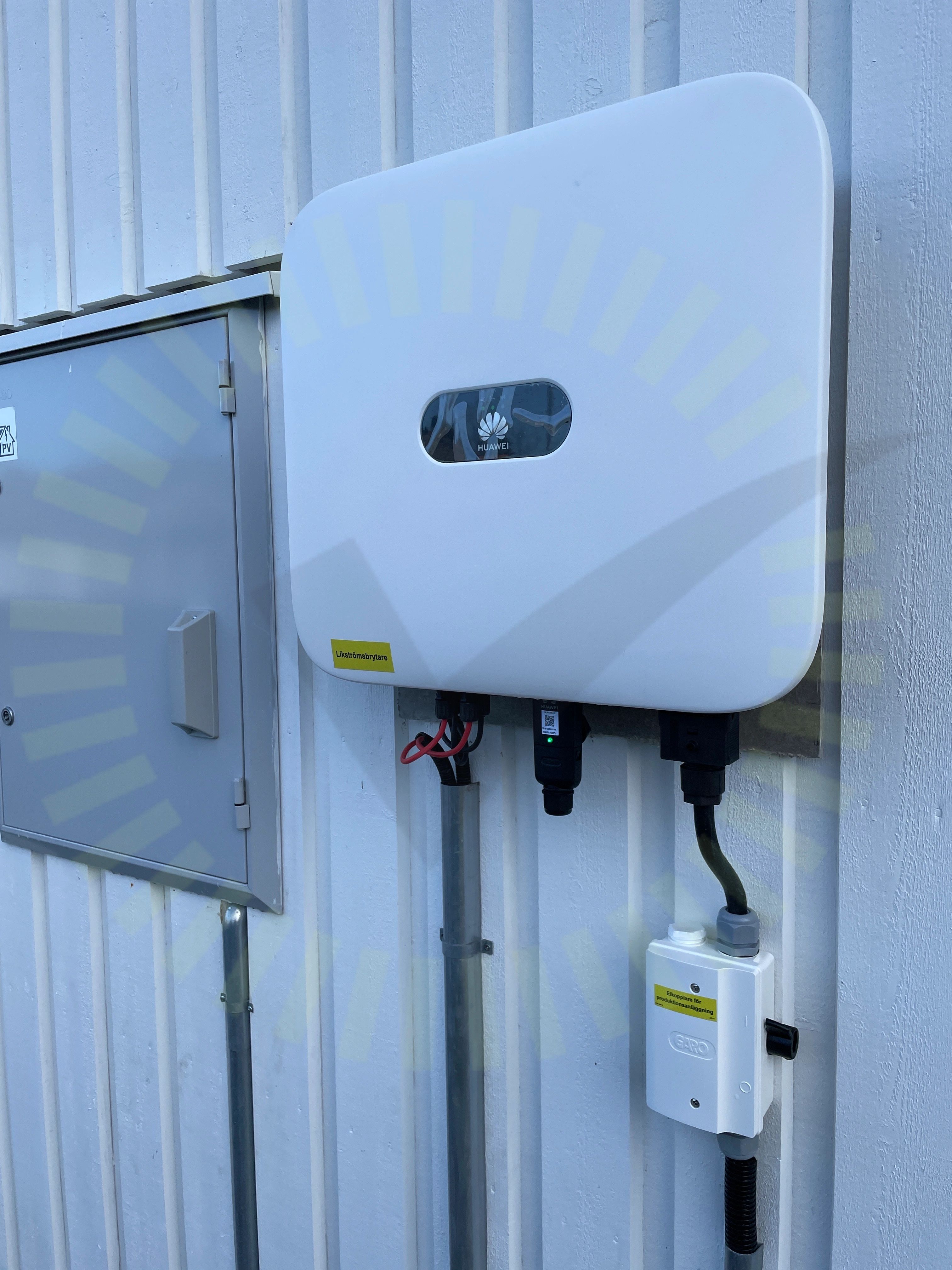

4.1 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

5/29

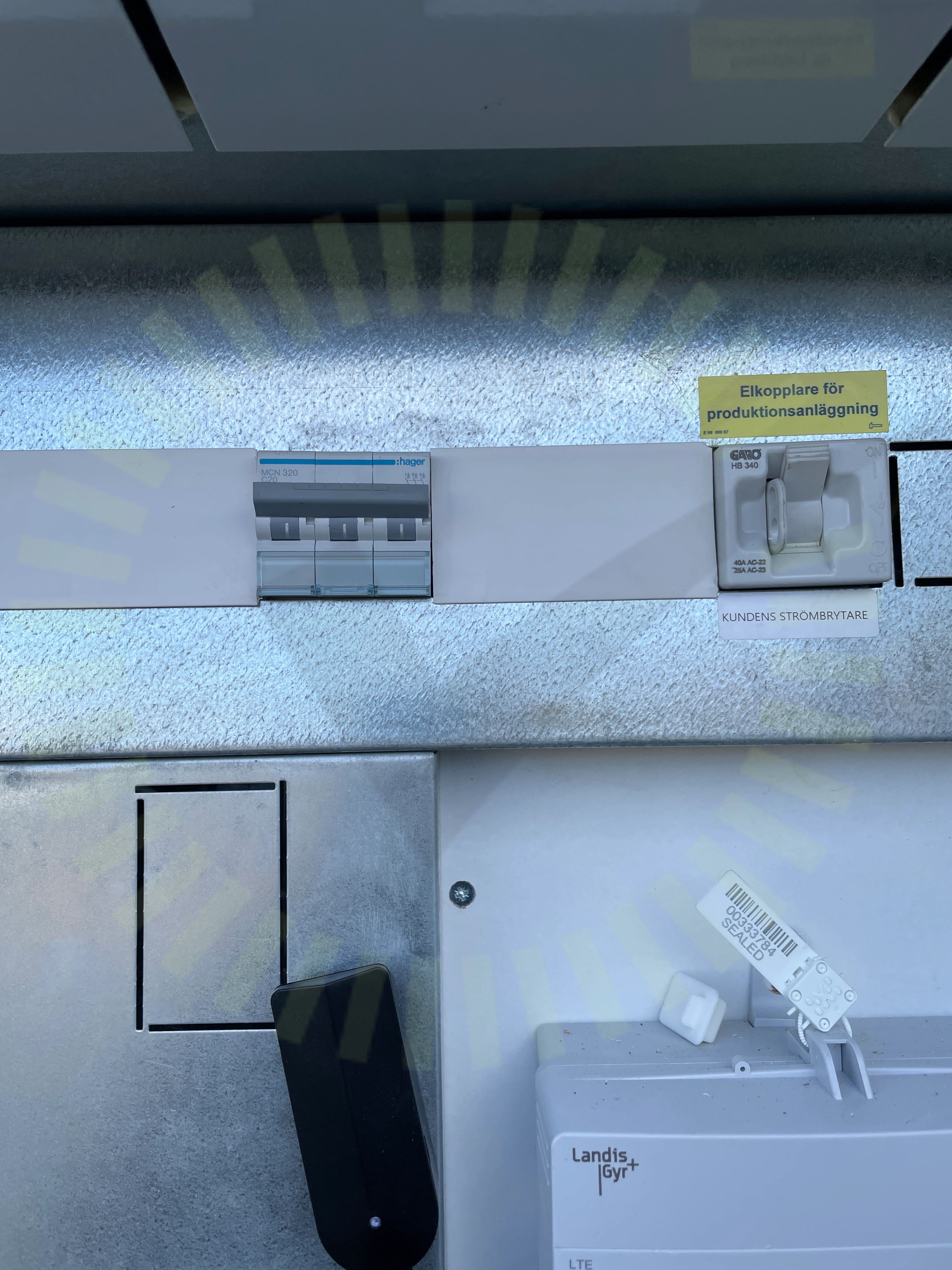

5.1 Märkning

Inte godkänd

Säkring för växelriktare ej märkt

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas på DC sidan

ELSÄK-FS 2022:1 (3 kap. 6 §)

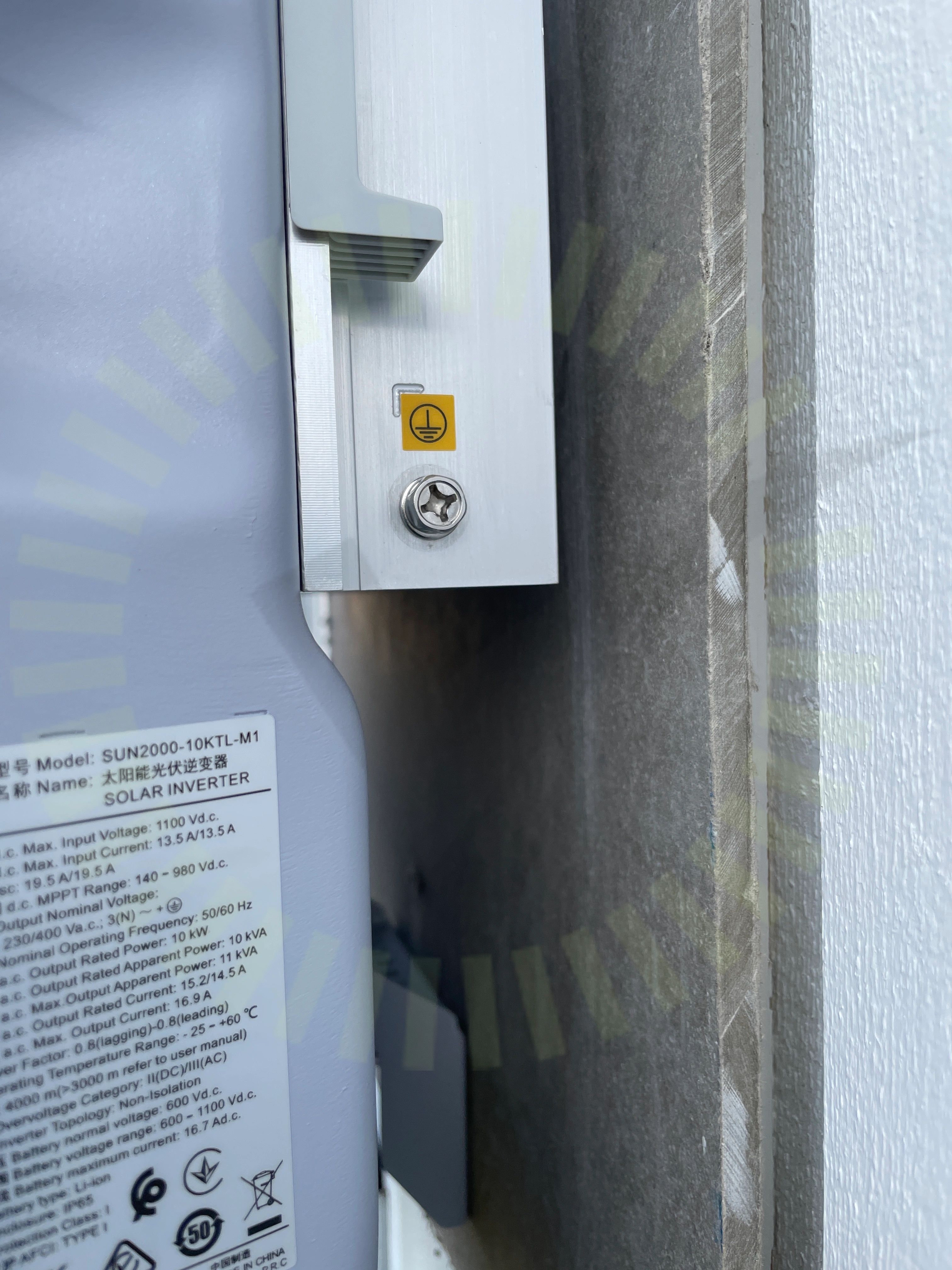

5.3 PE Chassi

Inte godkänd

Växelriktarens chassi saknar PE anslutning

Huawei User Manual Issue 04 (2021-08-10), Sida 34

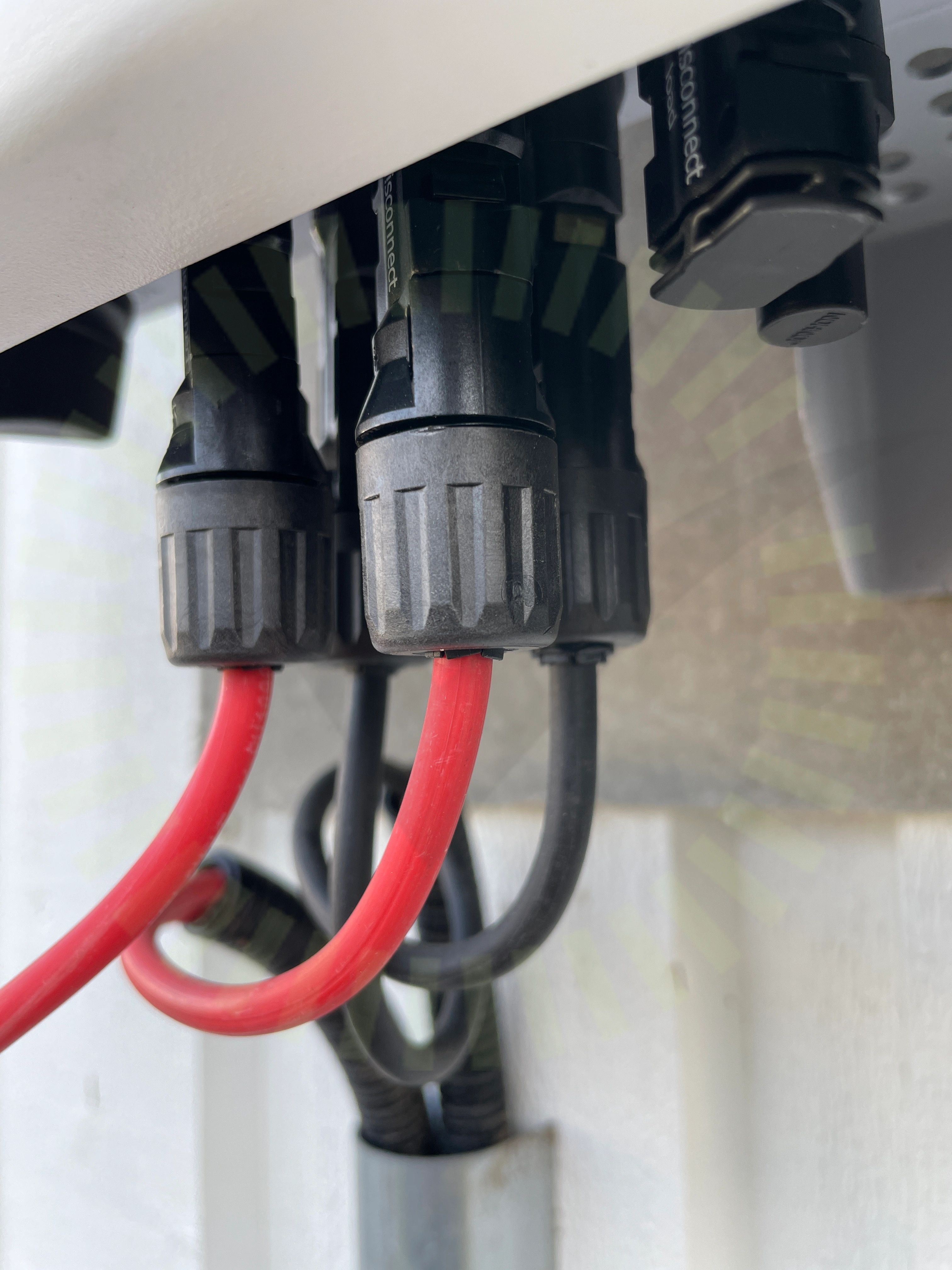

5.4 Kontakter

Inte godkänd

Kontakterna är åtdragna för hårt.

Huawei User Manual Issue 04 (2021-08-10), Sida 42

5.5 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

24/29

AC Anslutning

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Avstånd

Avstånd till hav

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Ledare fastspända

Skador

Säkring

Ventilation

Vinkel

Övrigt

Anmärkningar

1/1

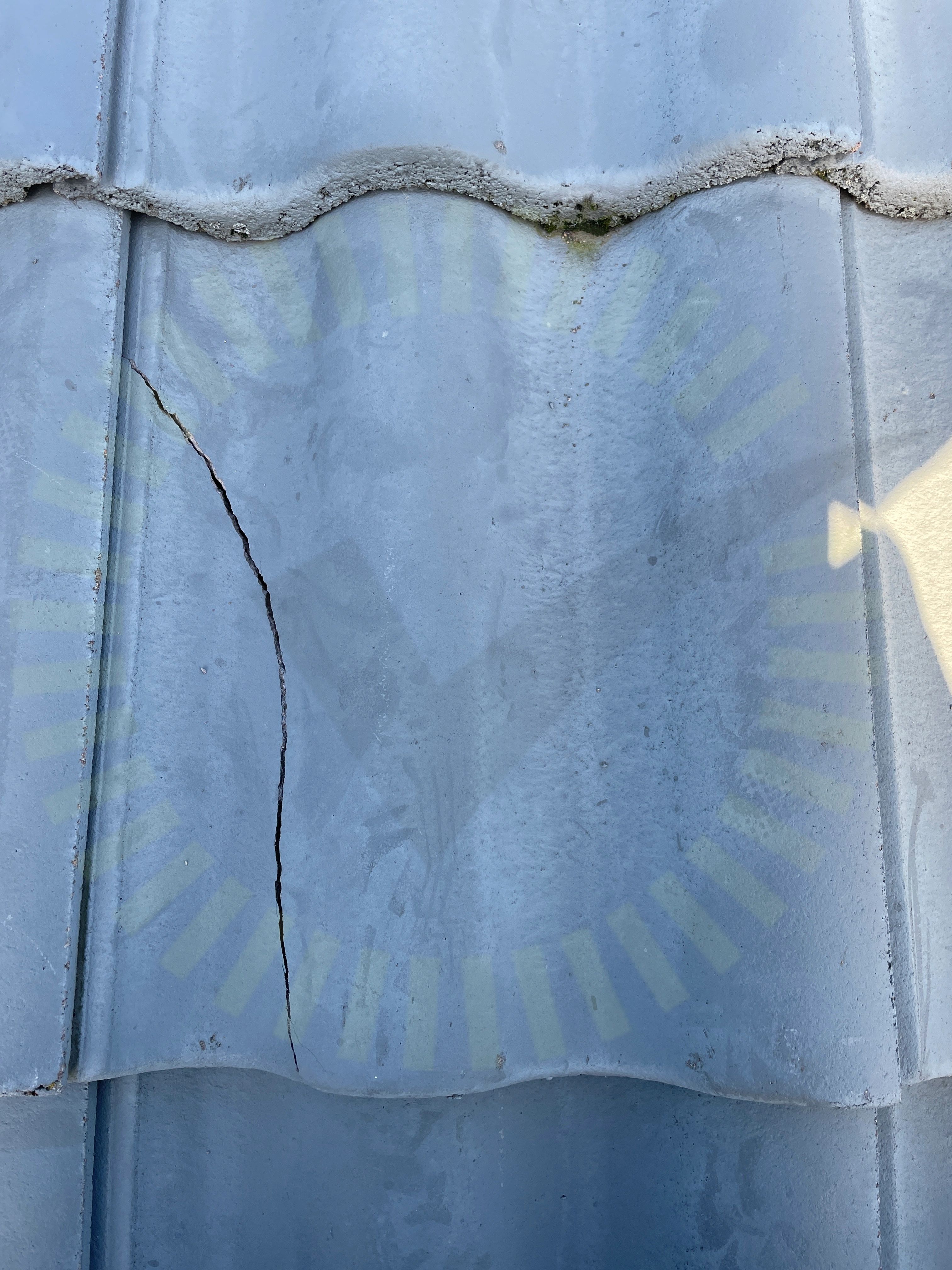

6.1 Skador

Rekommendation

Skada på takpanna

Tillverkarens anvisningar
