Besiktningsrapport

7.2

Installation genom

Soltech

Datum

27 juni 2023

Ort

Västerås, Västmanlands län

DC Kontakter förskruvning

DC Kablage förläggning

DC Kontakter stress

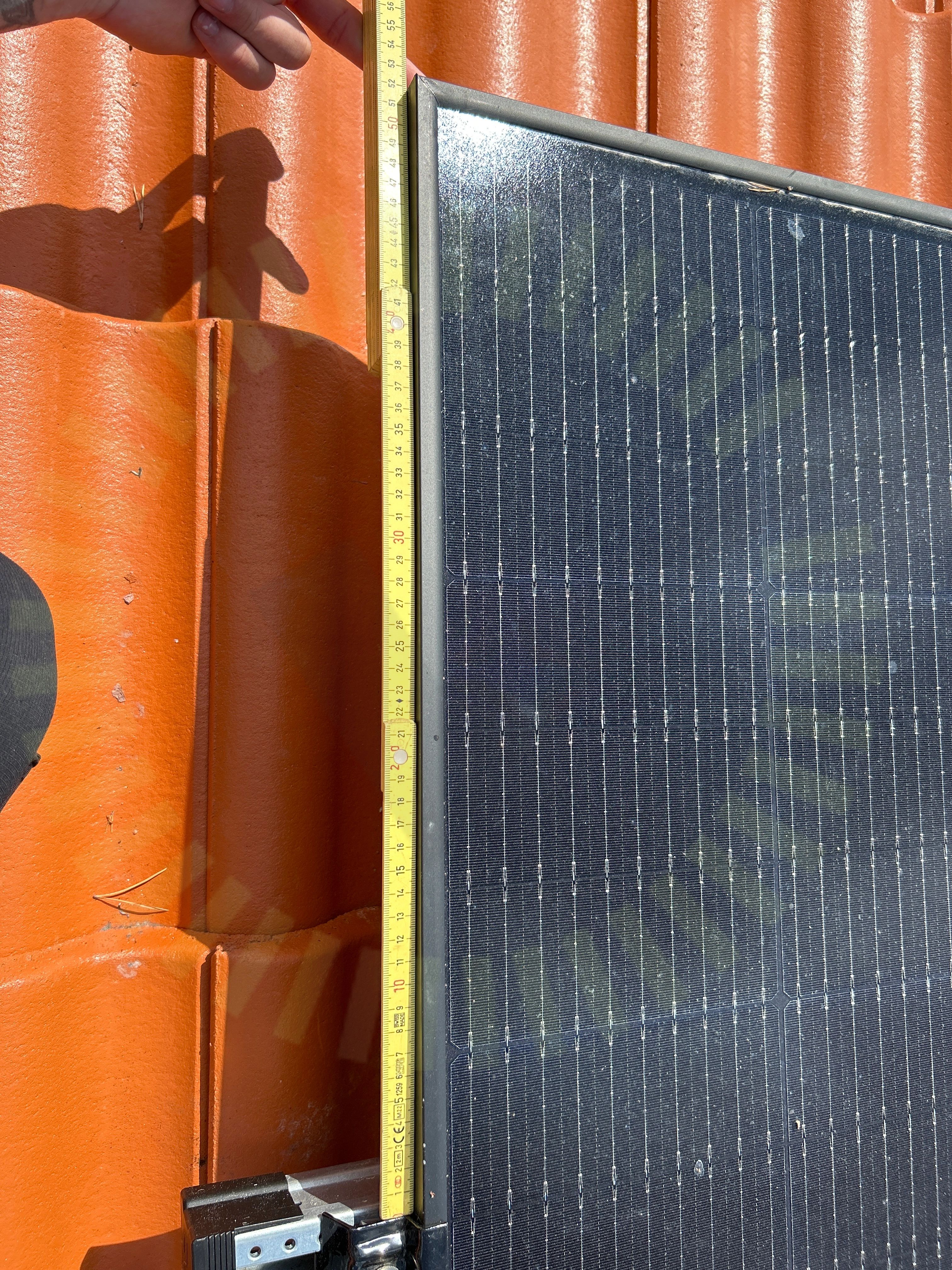

+ 10

77% godkända23% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W

MontagesystemCWL: Takpannor Bärande Underlagstak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

Installerad av Soltech som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CWL: Takpannor Bärande Underlagstak

Anmärkningar

9/24

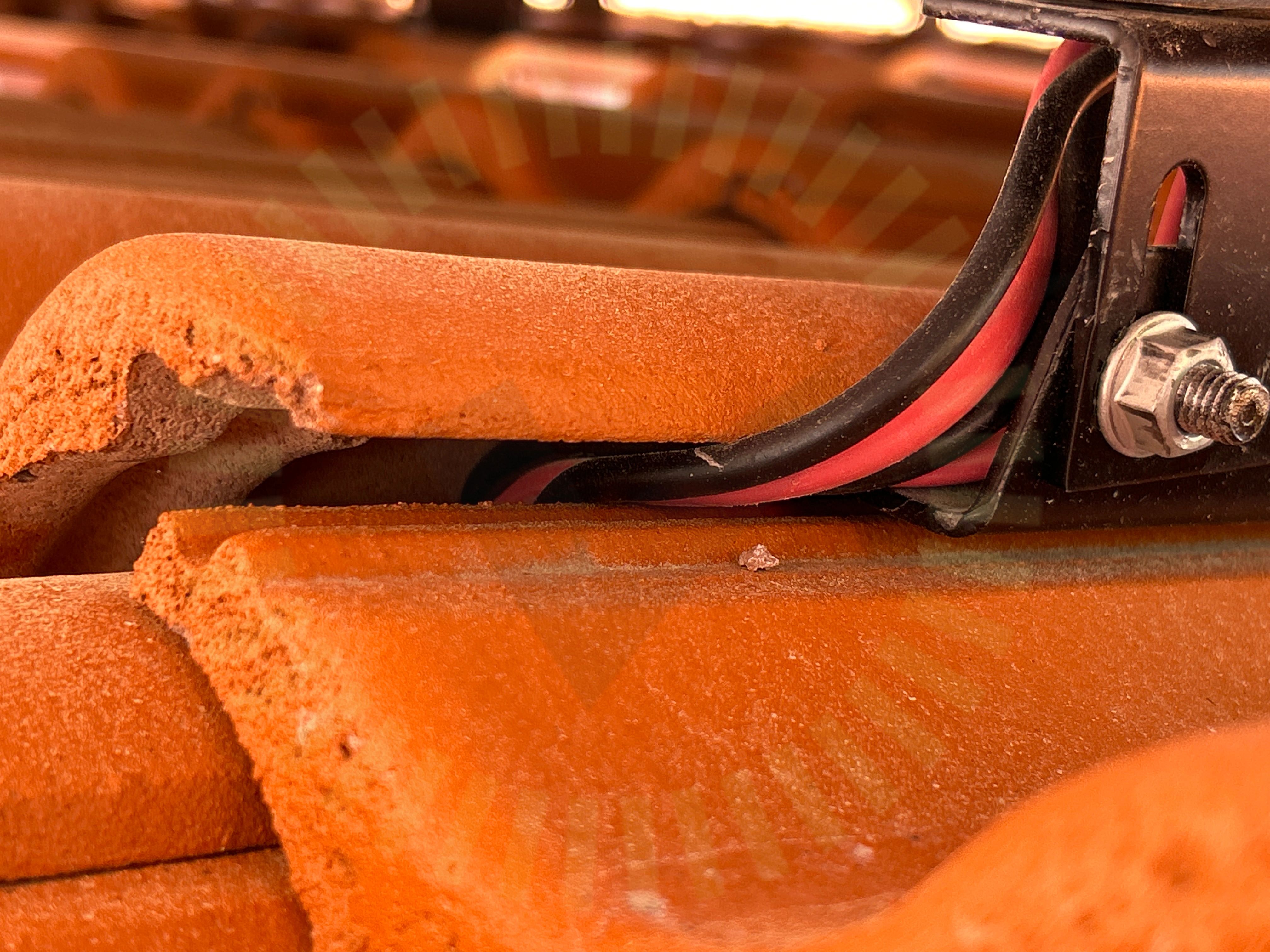

1.1 DC kabel förläggning

Inte godkänd

Kablage ligger oskyddat mellan takpannor och där det går under takpannor.

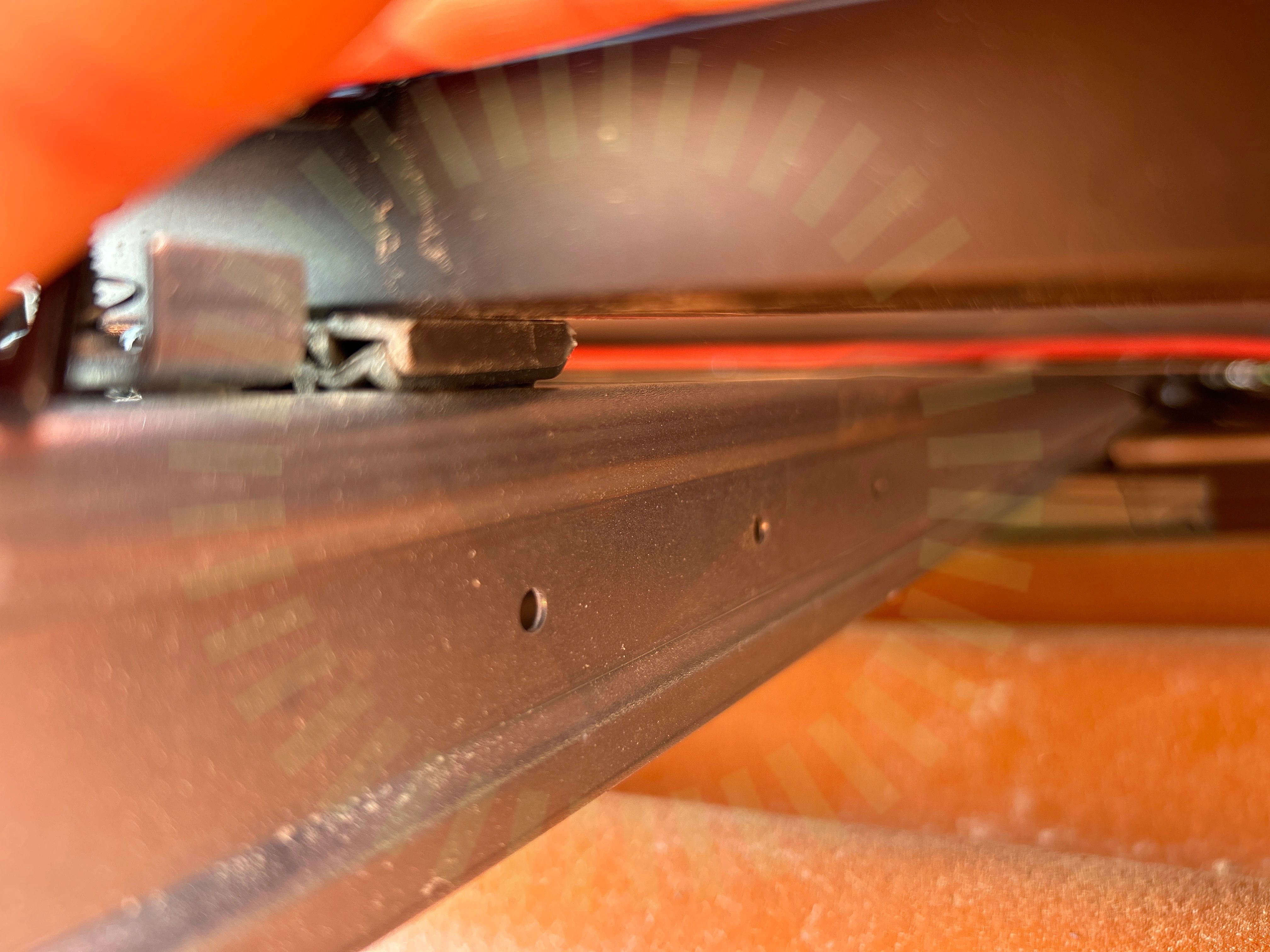

1.2 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

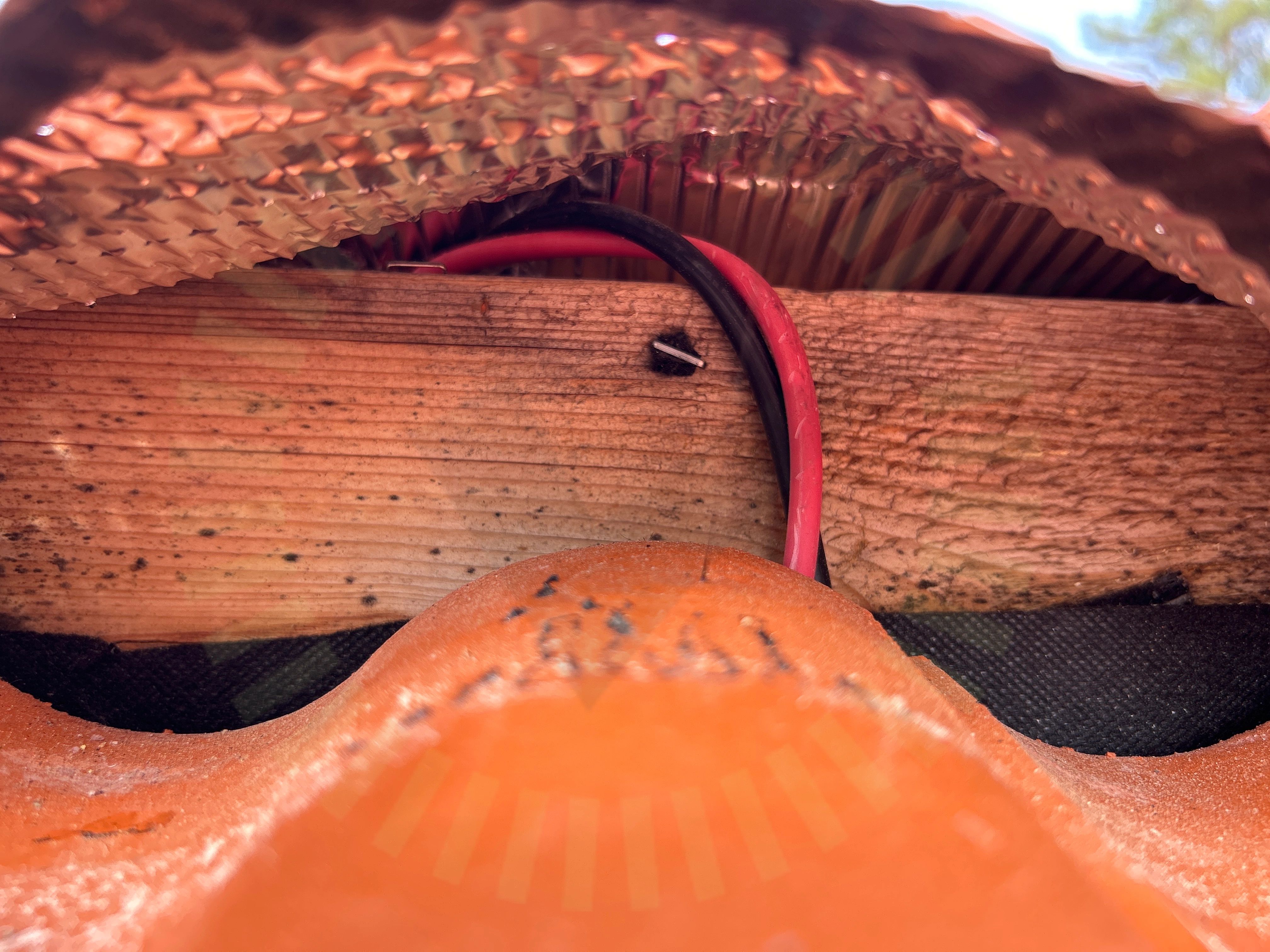

1.3 Kabeldragning mellan takytor

Inte godkänd

Kablage går oskyddat över nock.

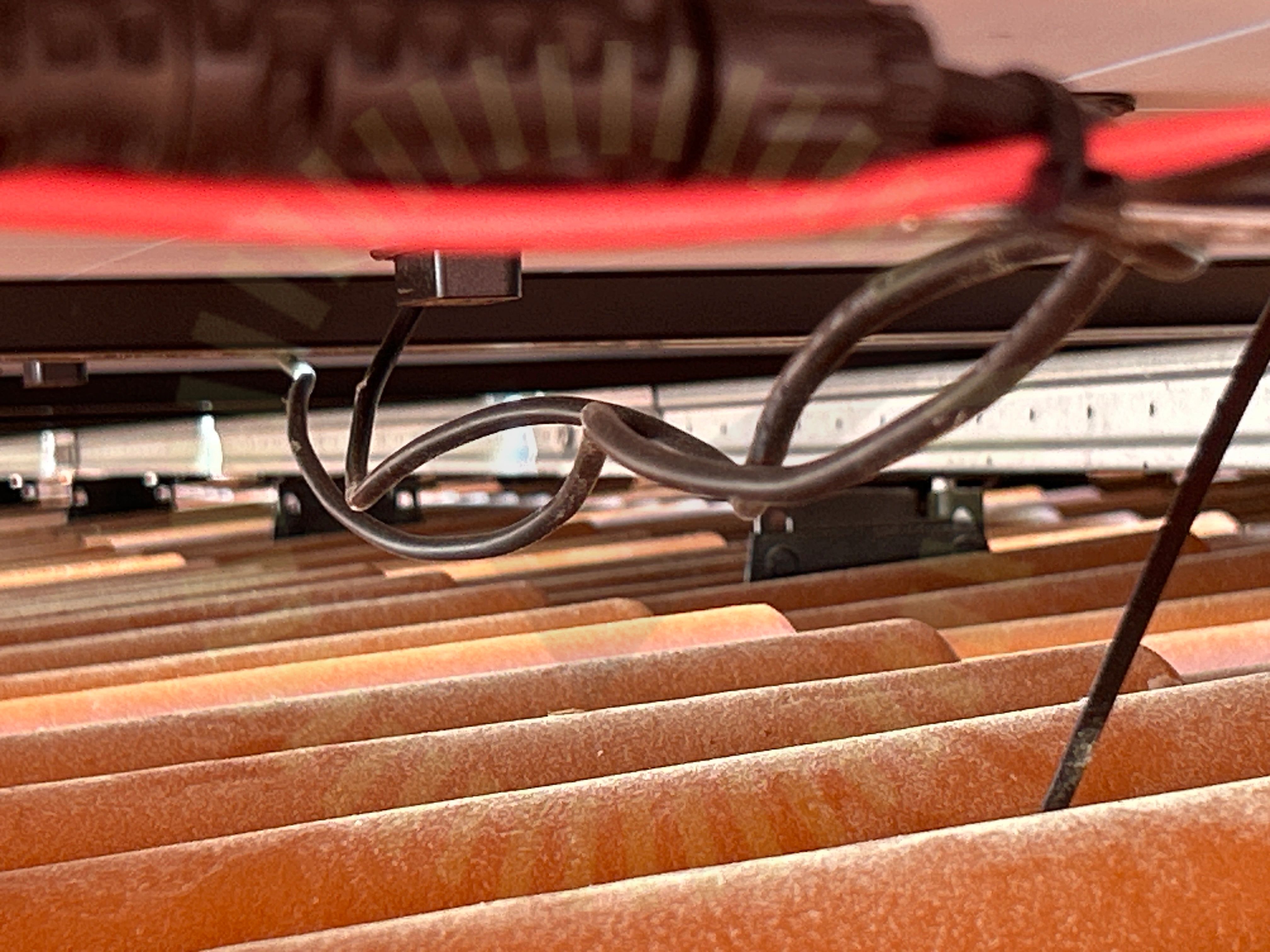

1.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

1.5 Skenornas överhäng

Inte godkänd

Underlag för att kontrollera skenans överhäng ej tillgängligt.

CWL M-363 2303 SE. Sida 1 av 1.

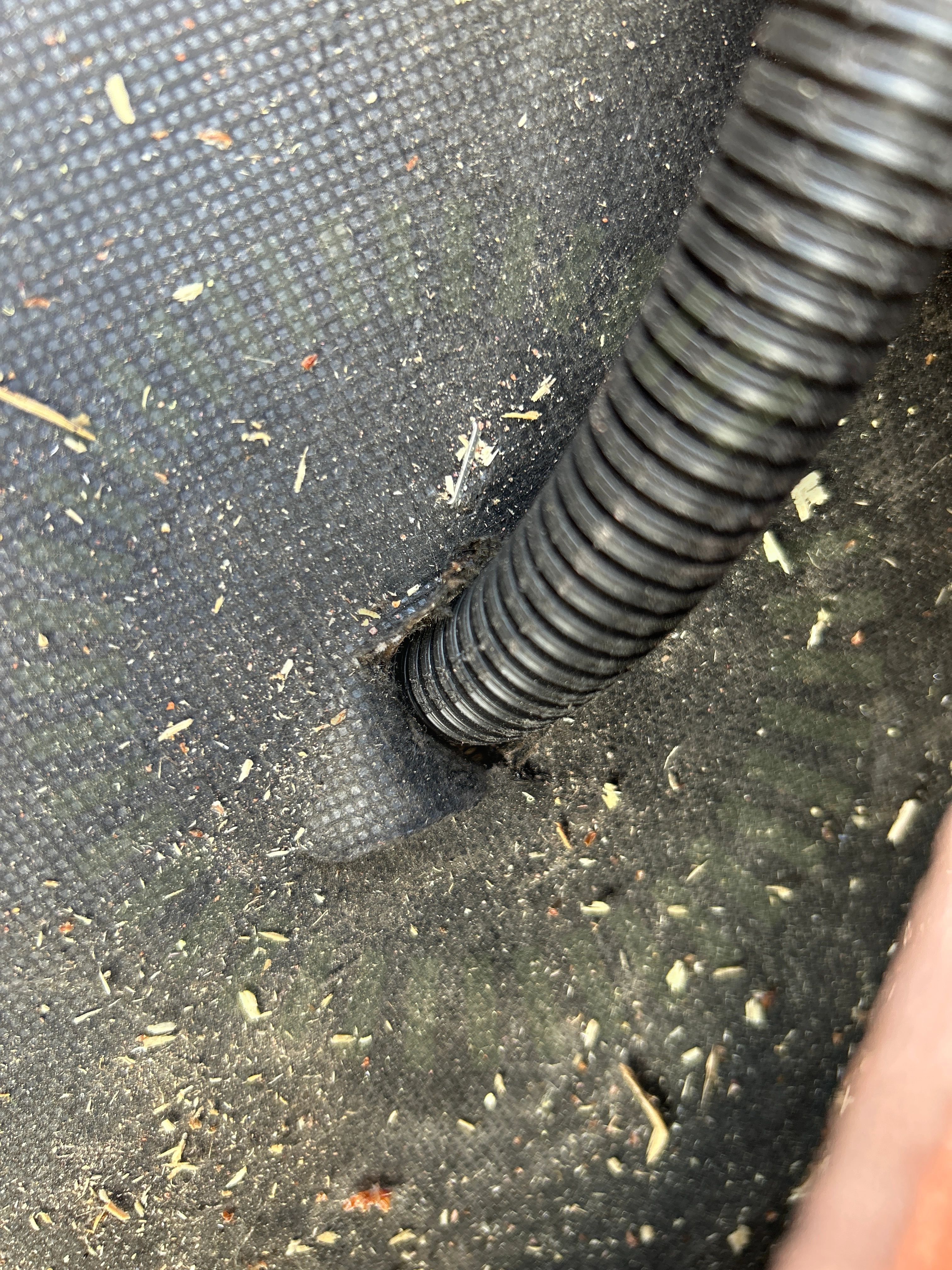

1.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

1.7 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

1.8 Takkrokarnas CC

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av infästningarnas CC mått inte möjlig.

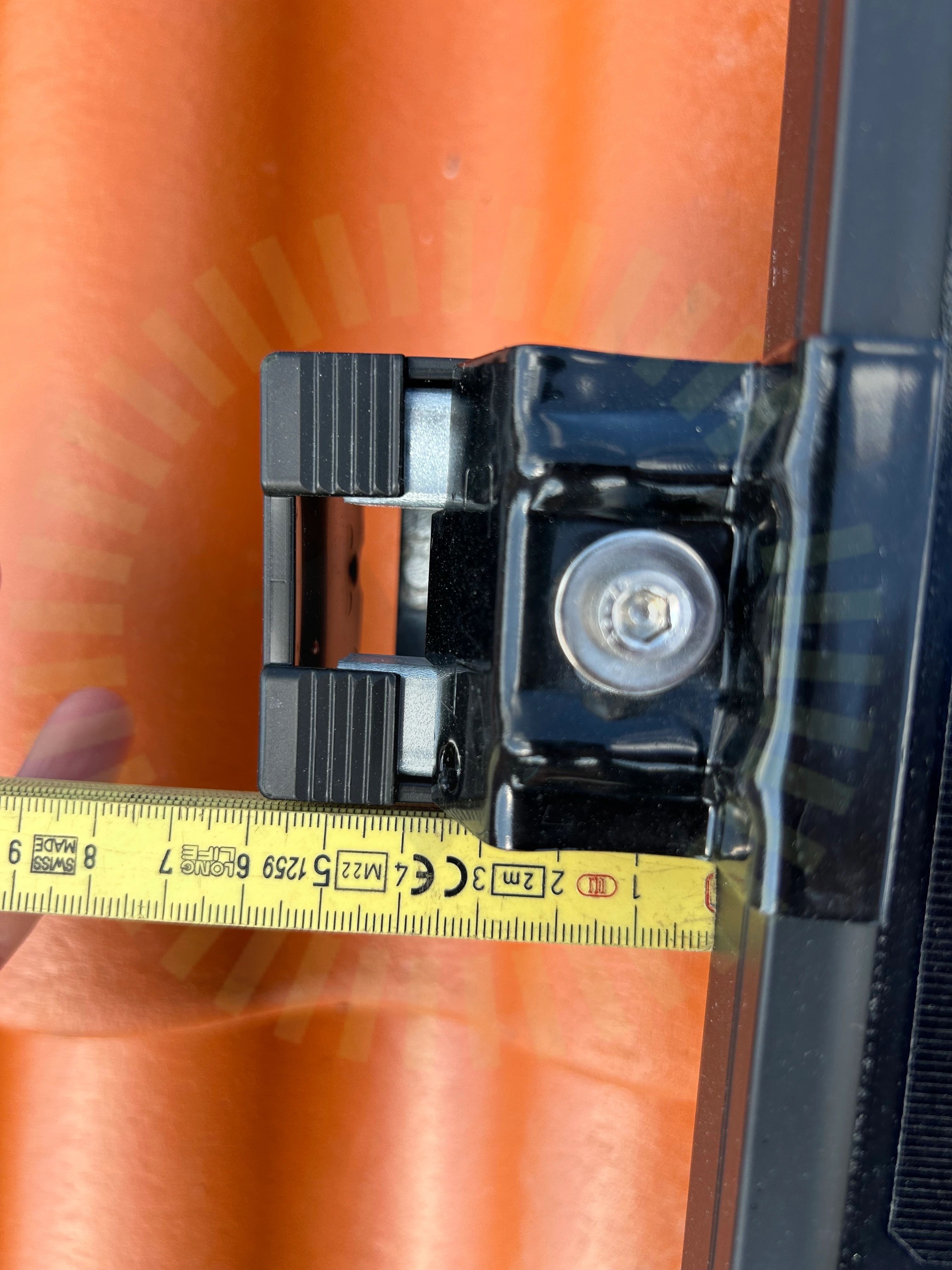

1.9 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade enligt tillverkarens anvisningar. Ändklämman ska trycka mot den räfflade ytan på ändlocket.

CWL M-364 2303 SE. Sida 1 av 1.

Godkända kontrollpunkter

14/24

Använd skruv för klämmaFrämmande materialHöjdjusteringMittklämmorPanelramens höjdSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/24

Råspontsinfästning

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

7/44

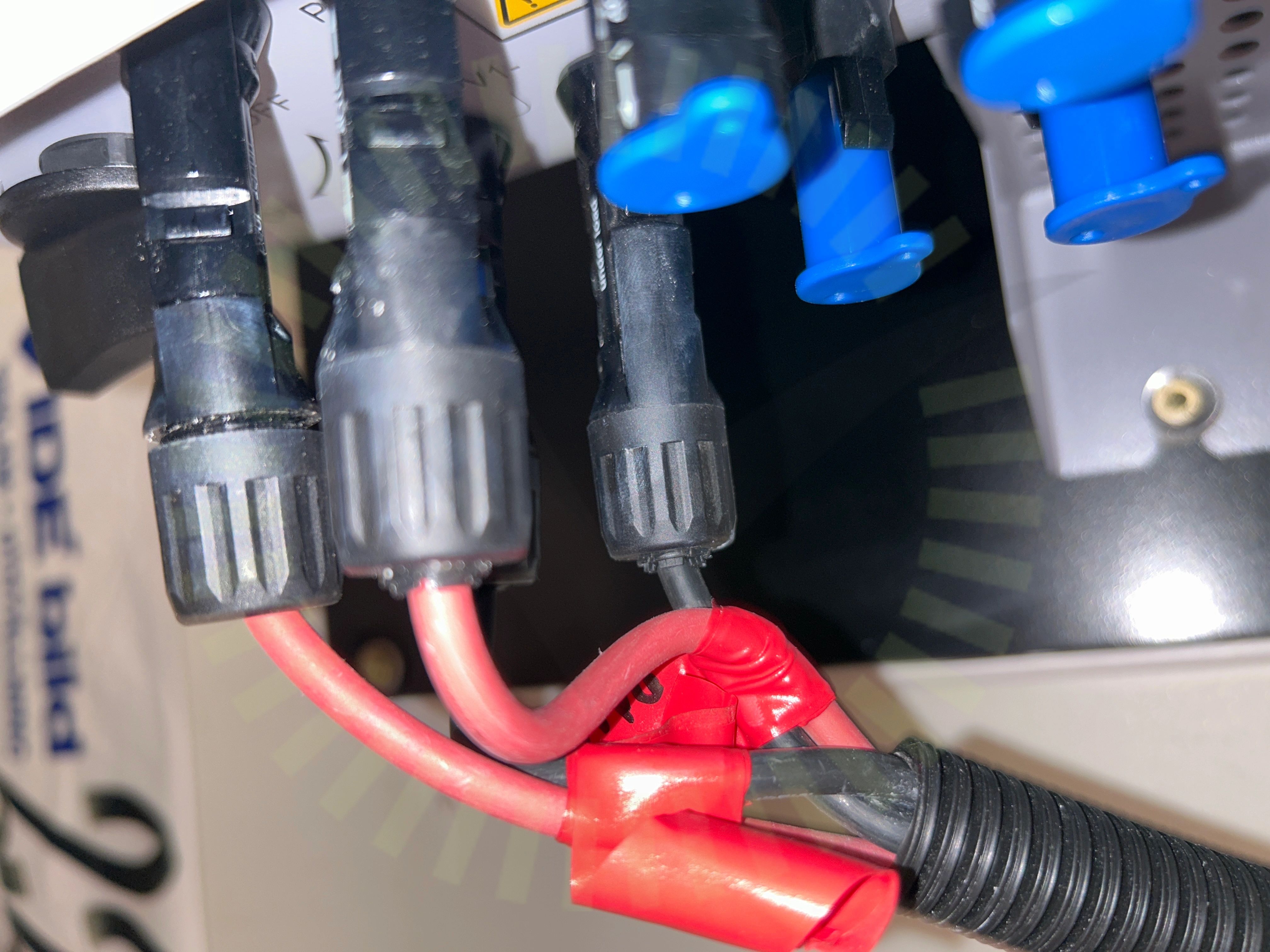

2.1 DC Kontakter förskruvning

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Förskruvning ska inte bottnas.

MA231 (de_en) Assembly instructions, Sida 10.

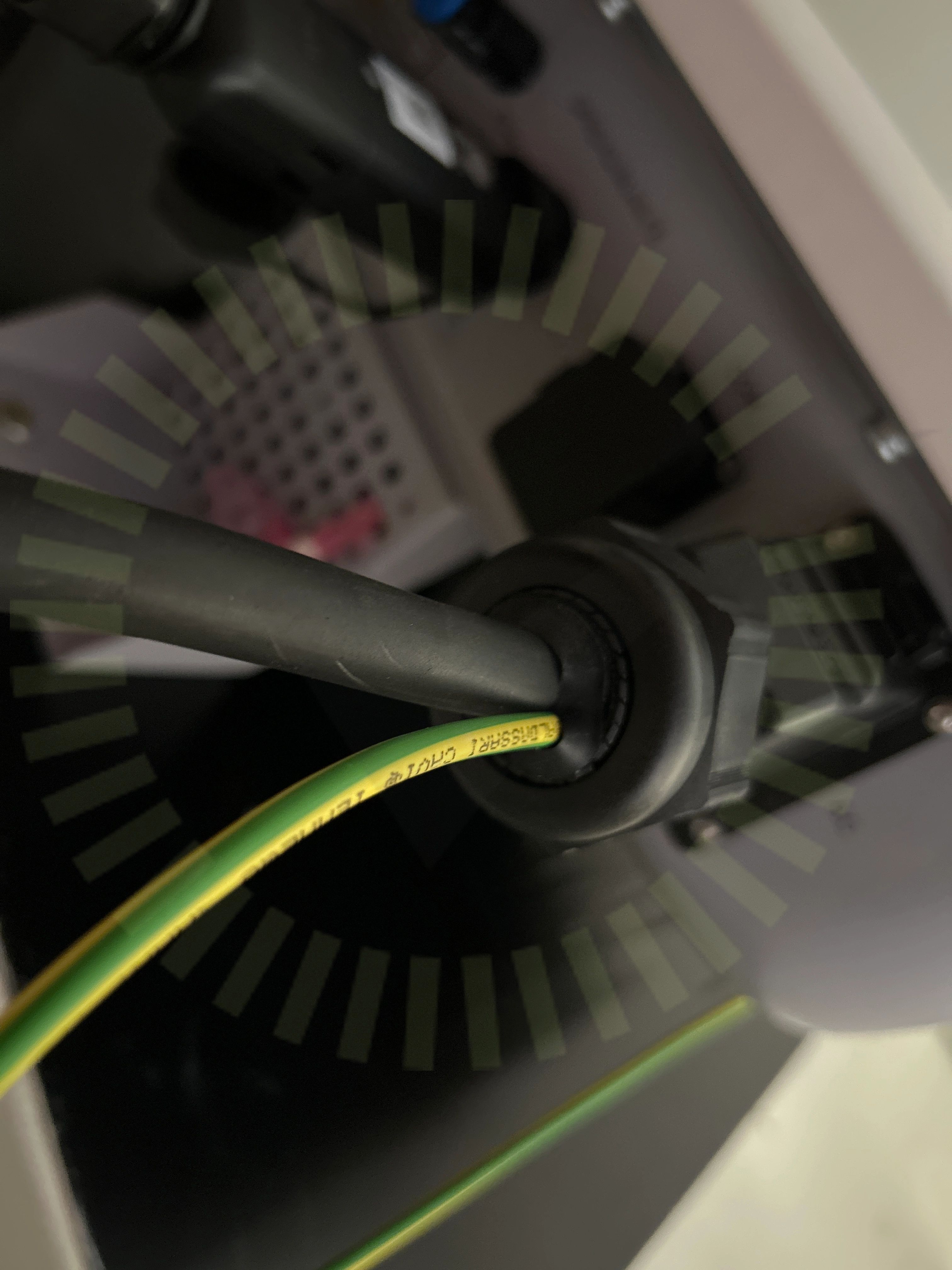

2.2 Förskruvning

Inte godkänd

Avsedd för en kabel har två dragna genom sig.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

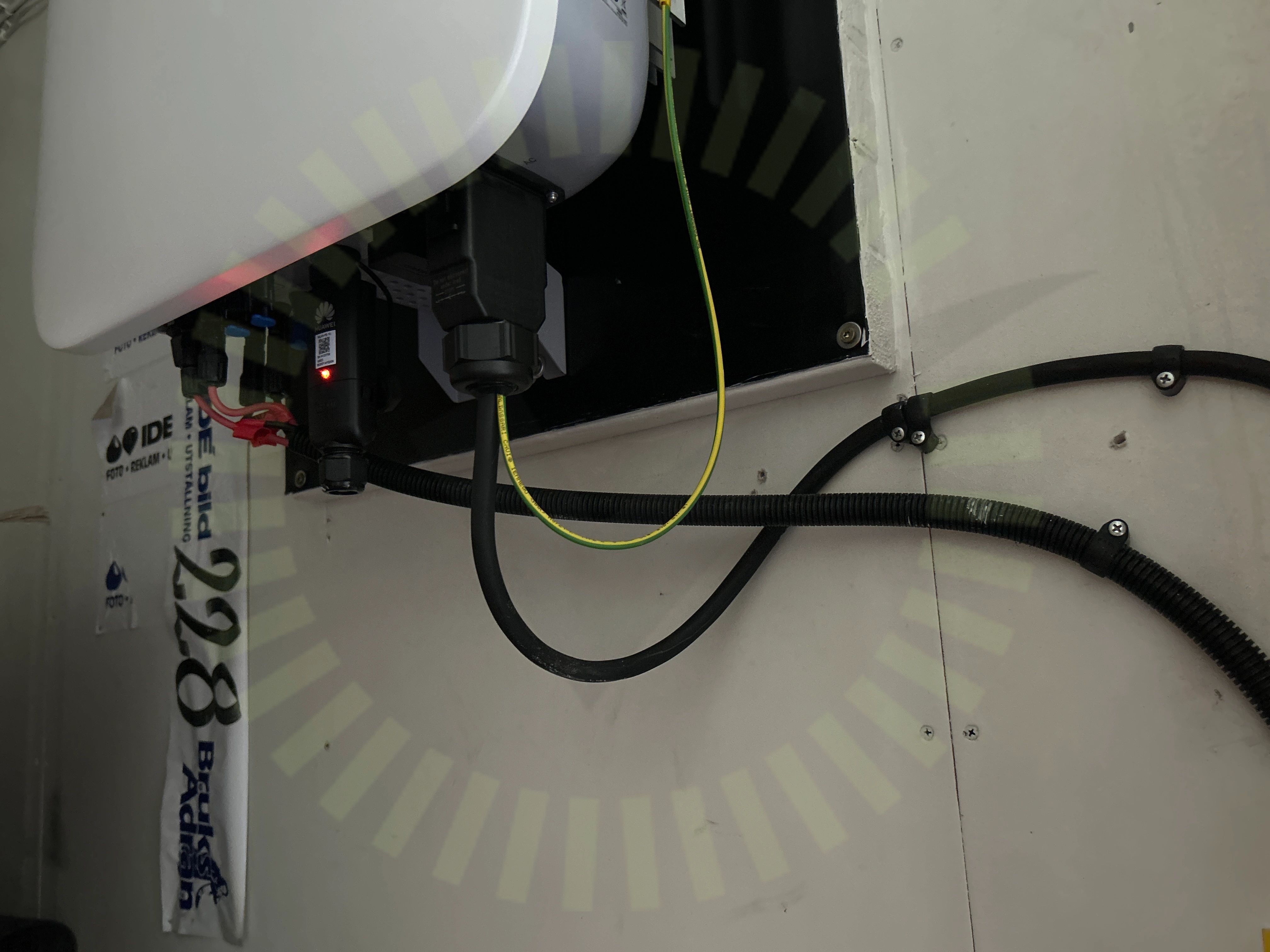

2.4 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

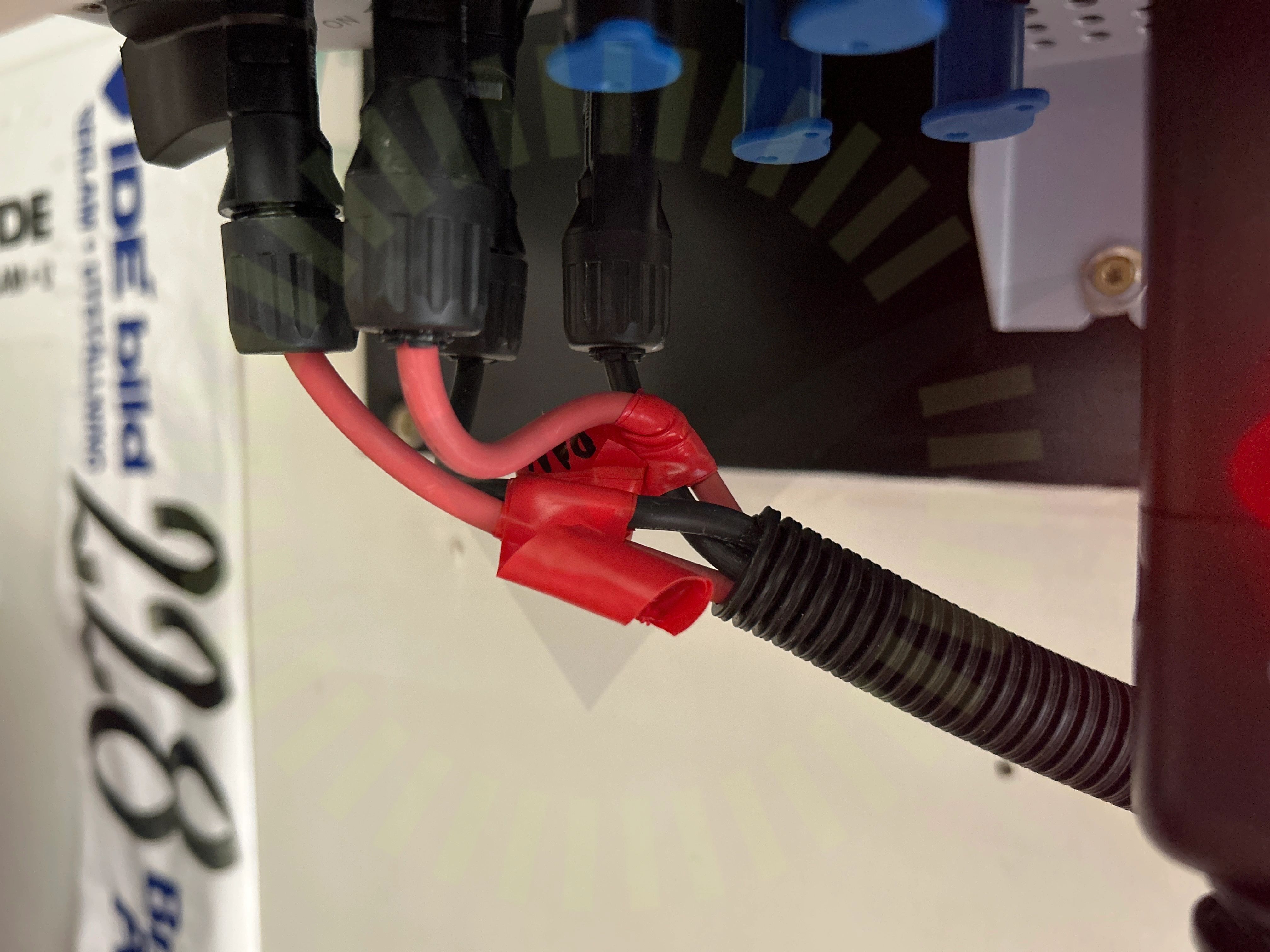

2.5 DC Kontakter stress

Inte godkänd

Kontakter utsätts för dragbelastning.

2.6 Märkning

Inte godkänd

Märkning saknas vid växelriktarens säkring.

2.7 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

35/44

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktDC Kontakter anslutningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMätprotokoll DCSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/44

GenomföringarSträngdesign

Trina: TSM-DE09R.05 405-425W

Anmärkningar

5/14

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

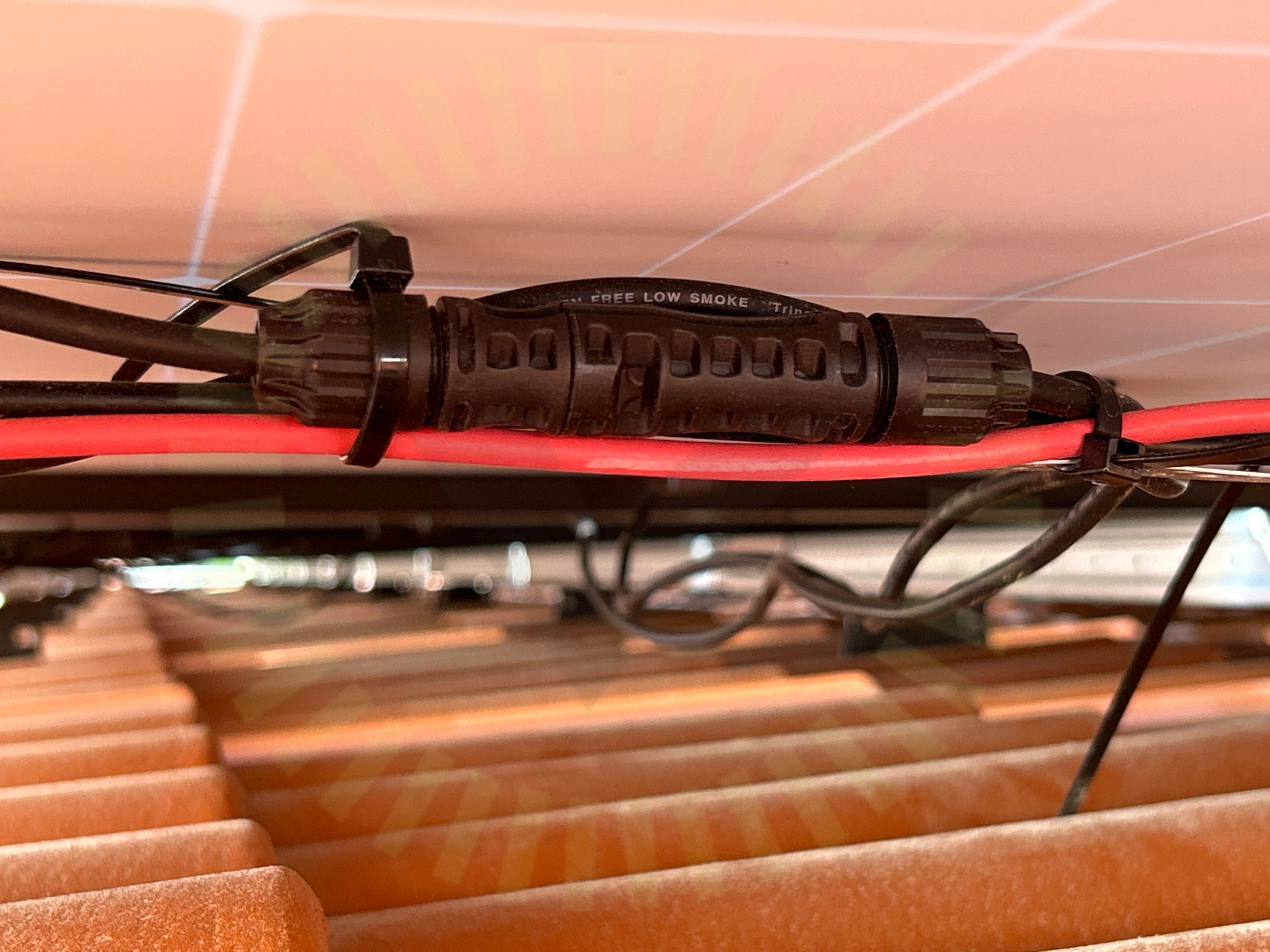

3.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

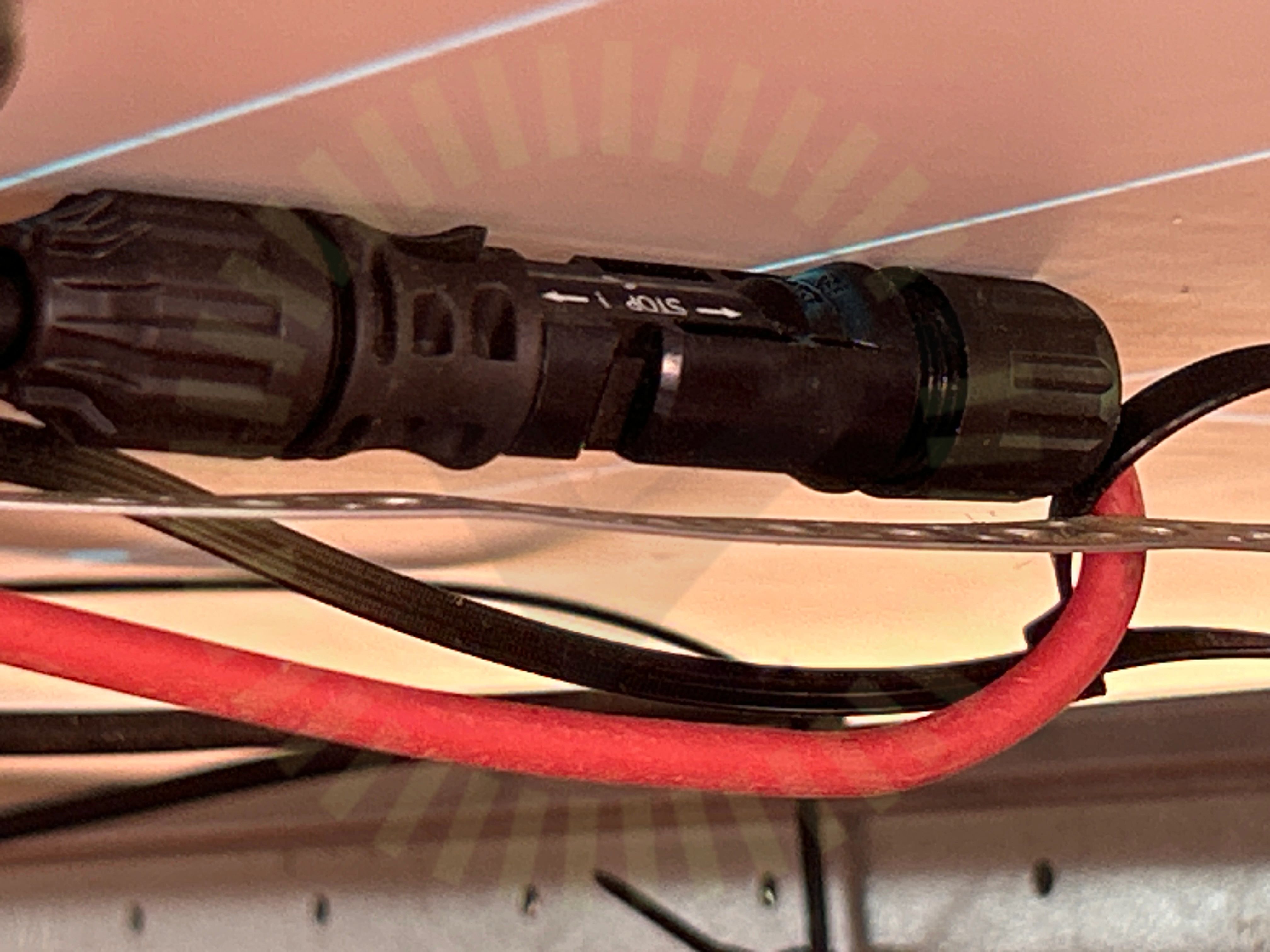

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

3.4 Strängförläggning

Inte godkänd

DC kablage är förlagt med ett mellanrum som skapar en loop på taket.

SEK 457. Sida 15

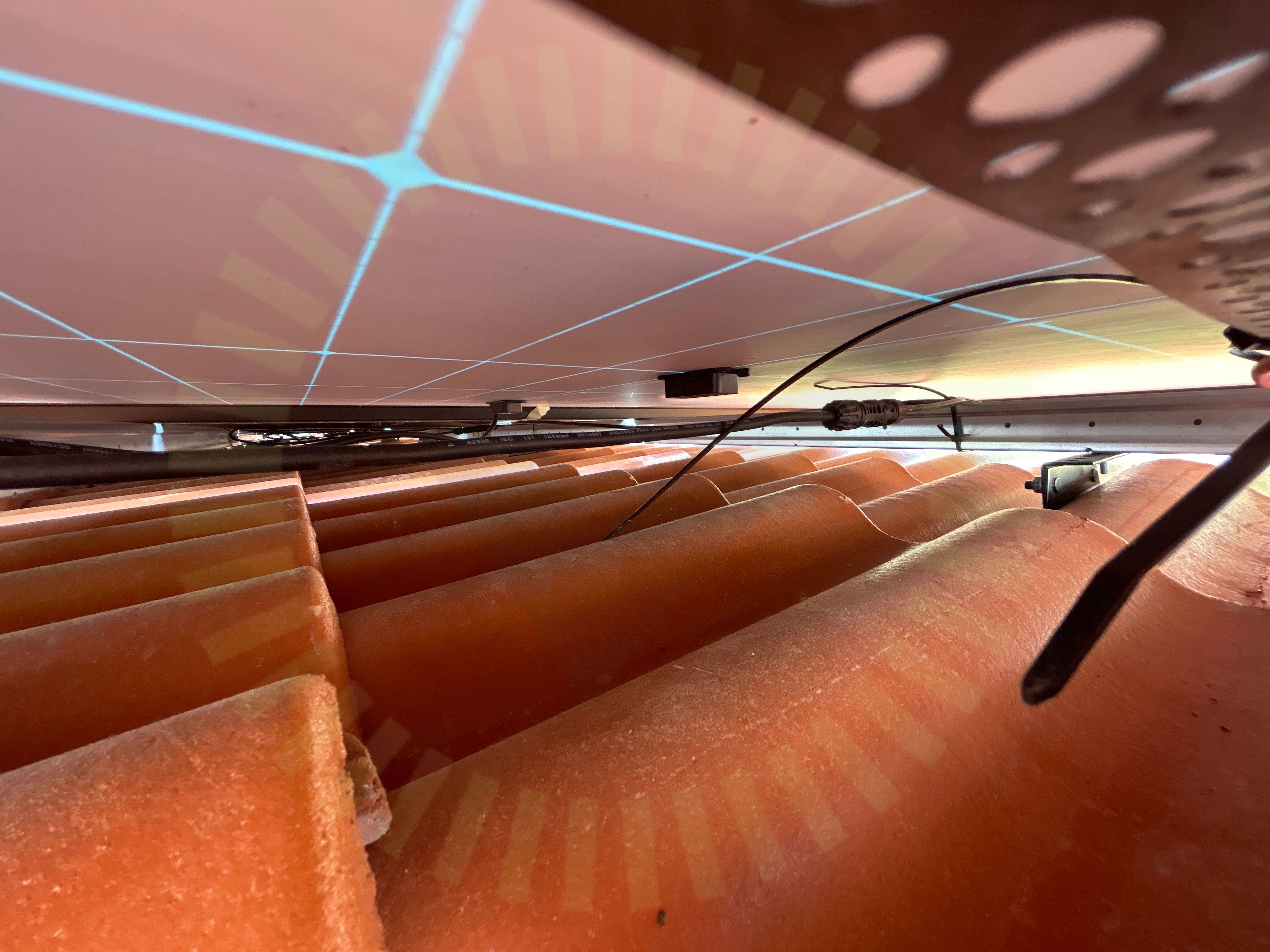

3.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

5.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.
