Besiktningsrapport

7.0

Installation genom

Cell Solar Nordic

Datum

18 oktober 2021

Ort

Bara, Skåne län

Infästning: Infästning Råspont

Skenor: Överhäng

Växelriktare: El: Kontakter

+ 6

71% godkända29% ej godkända

Om installationen

PanelerSTPXXXS - C54/U

MontagesystemSingle Rail: CrossHook 4S

VäxelriktareSUN2000-(8KTL-20KTL)-M2

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal.

Avtal

1.2 Skräp

Inte godkänd

Arbetsplatsen är ej städad efter installation.

Godkända kontrollpunkter

1/4

Skada

Ej tillgängligt vid besiktning

1/4

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Huawei: SUN2000-(8KTL-20KTL)-M2

Anmärkningar

6/26

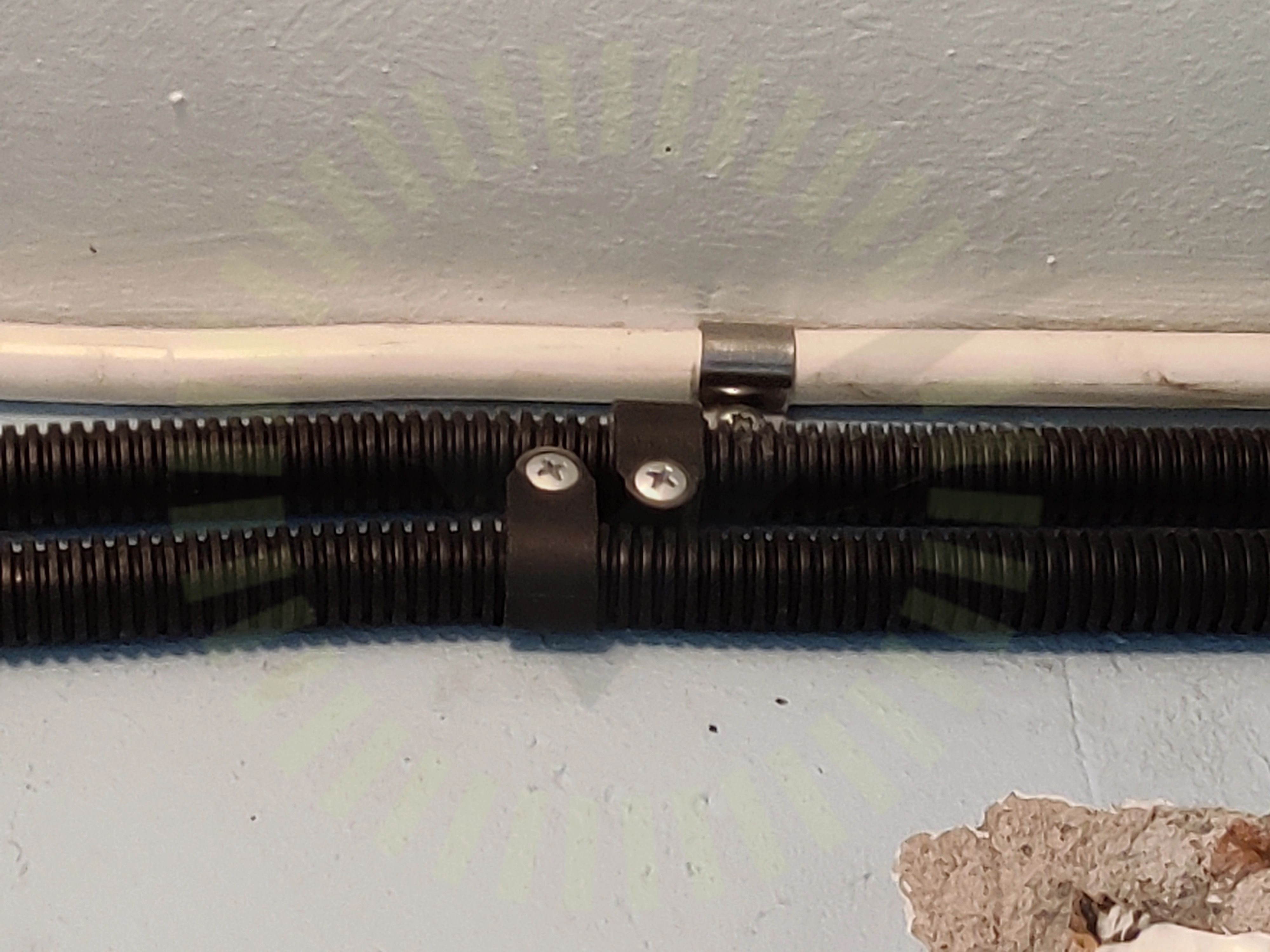

3.1 Transportsträckor DC: Uppfästning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

3.2 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

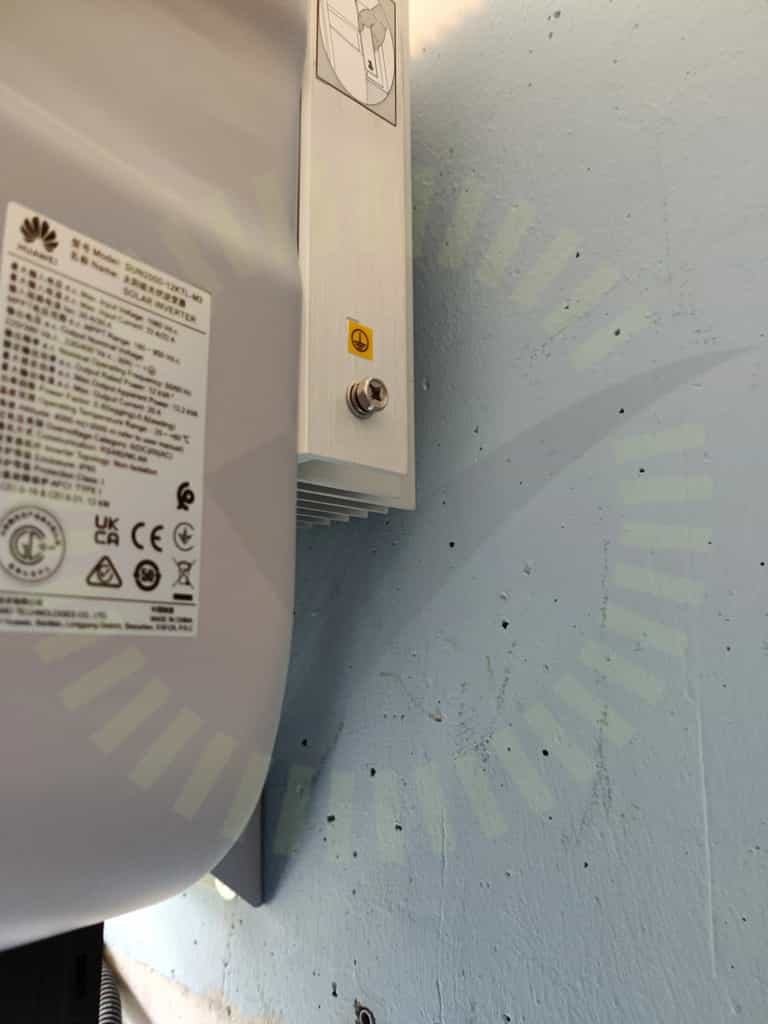

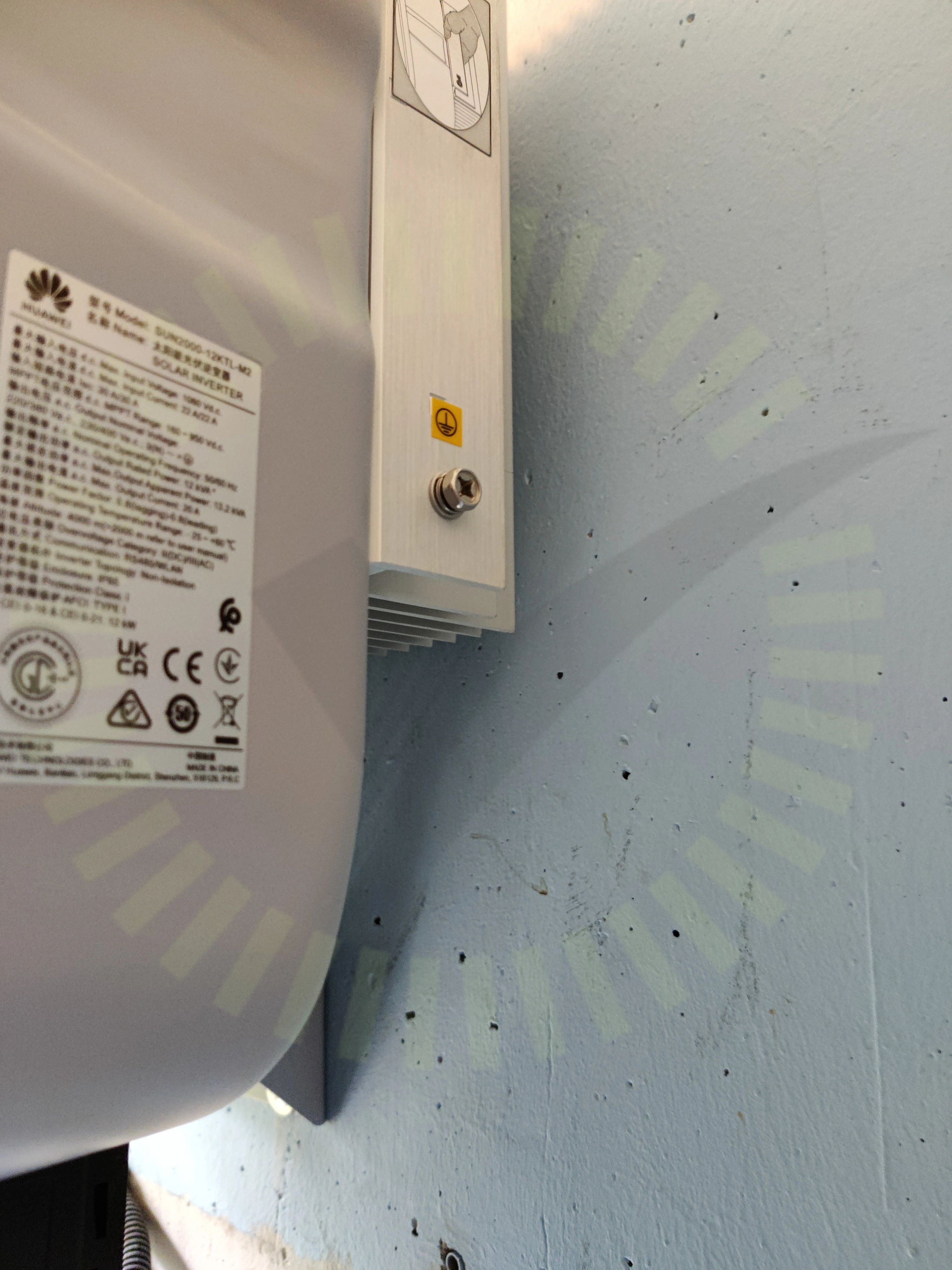

3.3 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

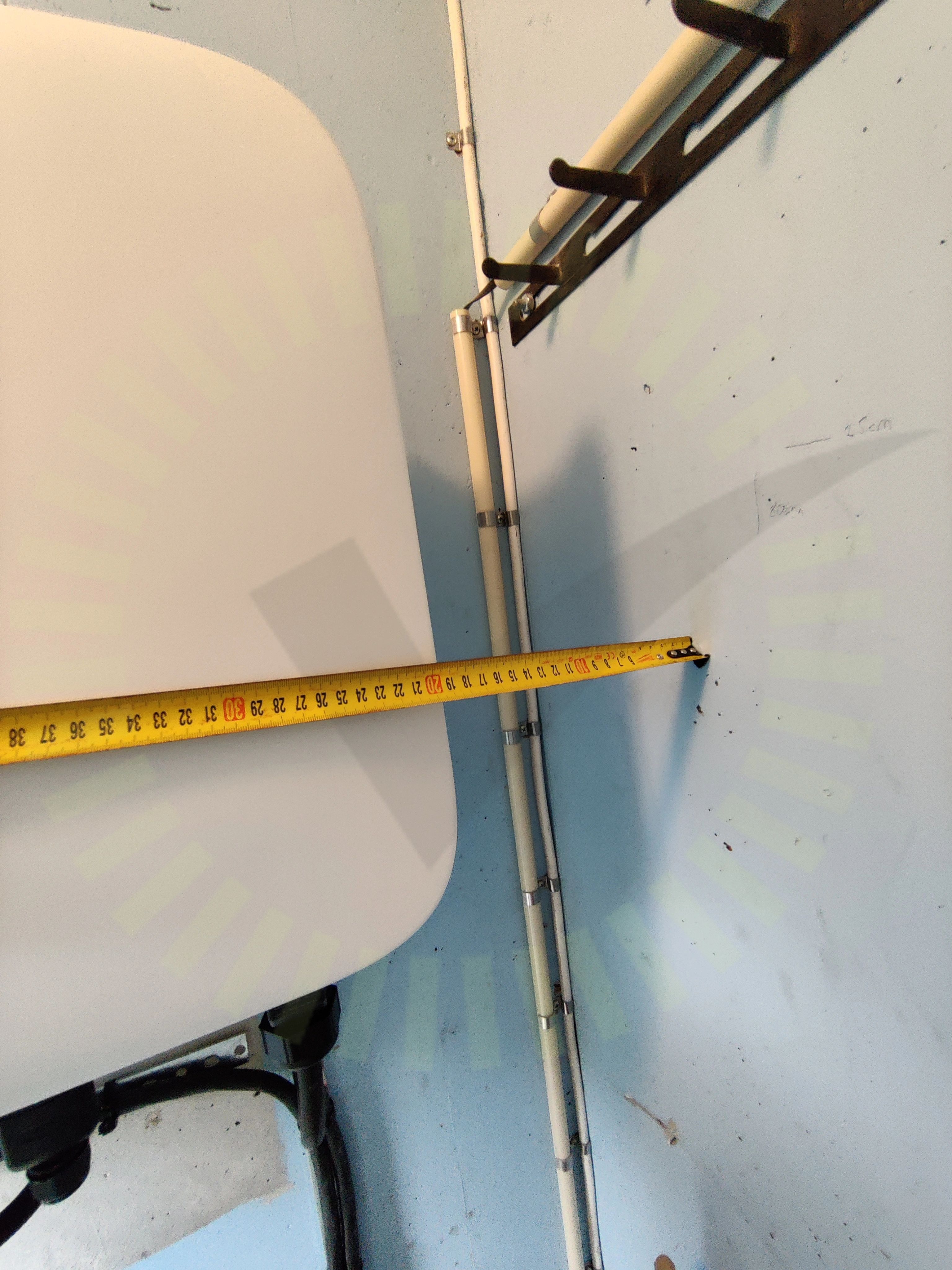

3.4 Växelriktare: Placering: Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

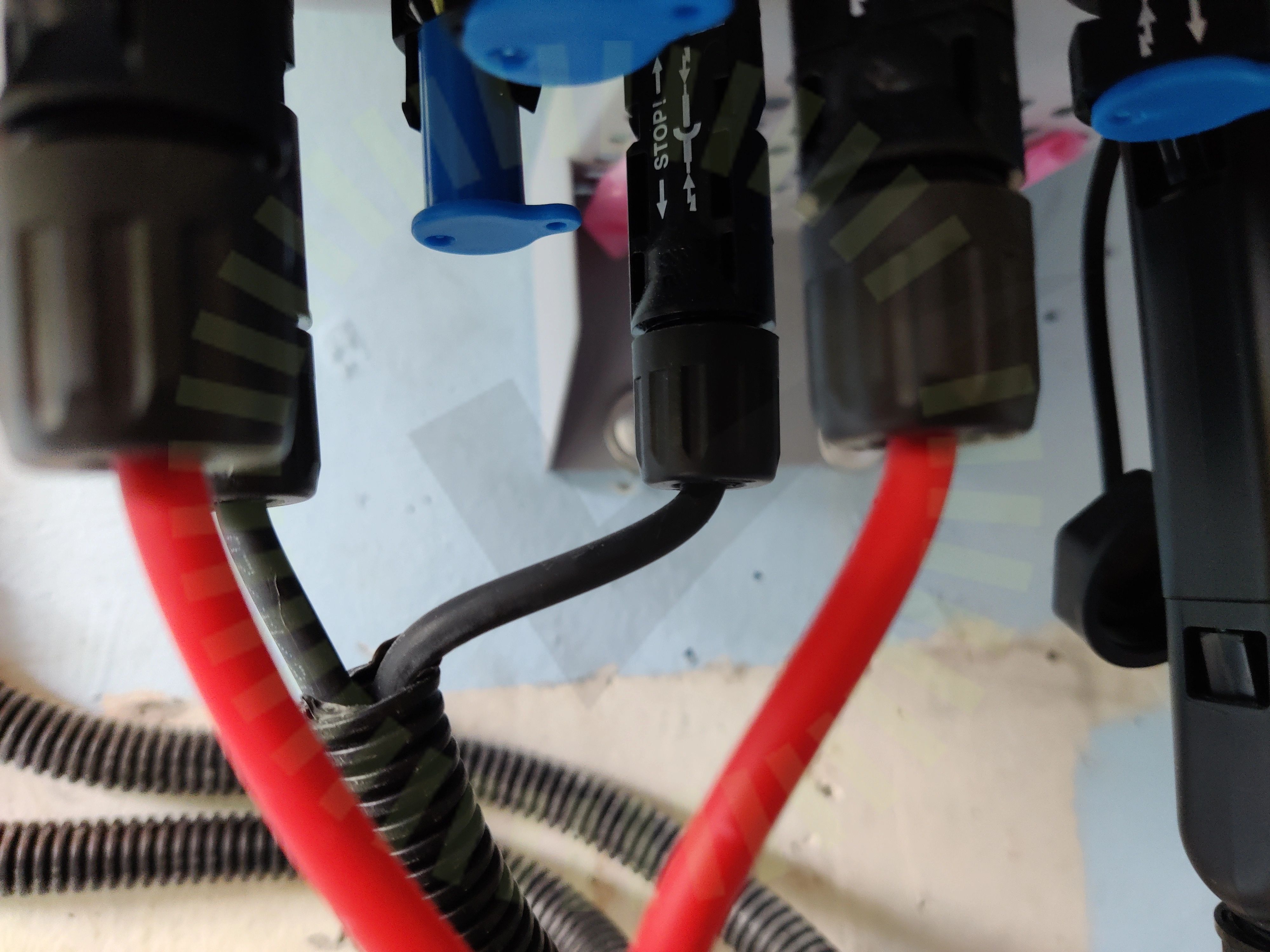

3.5 Växelriktare: El: Kontakter

Inte godkänd

Kontakter avviker från anvisningar.

Tillverkarens anvisningar

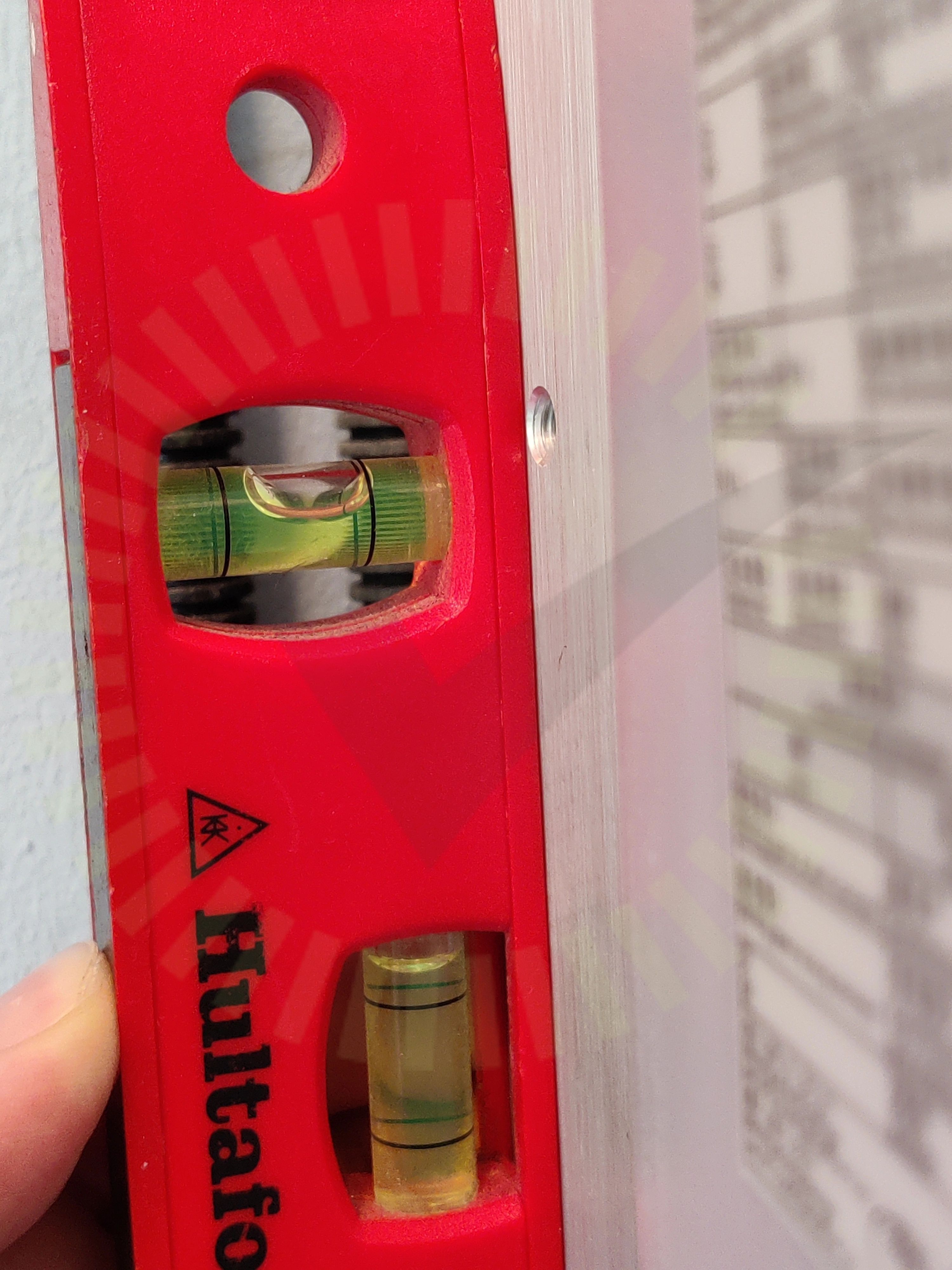

3.6 Växelriktare: Placering: Rakt monterad

Inte godkänd

Tillverkaren kräver att växelriktaren monteras rakt.

Tillverkarens anvisningar

Godkända kontrollpunkter

19/26

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Varning för backspänningVarselmärkning: Varning för likströmVäxelriktare: El: KabelVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: InfästningVäxelriktare: Placering: Utrymme

Ej tillgängligt vid besiktning

1/26

Varselmärkning: Tillförlitligt fäst

K2: Single Rail: CrossHook 4S

Anmärkningar

5/16

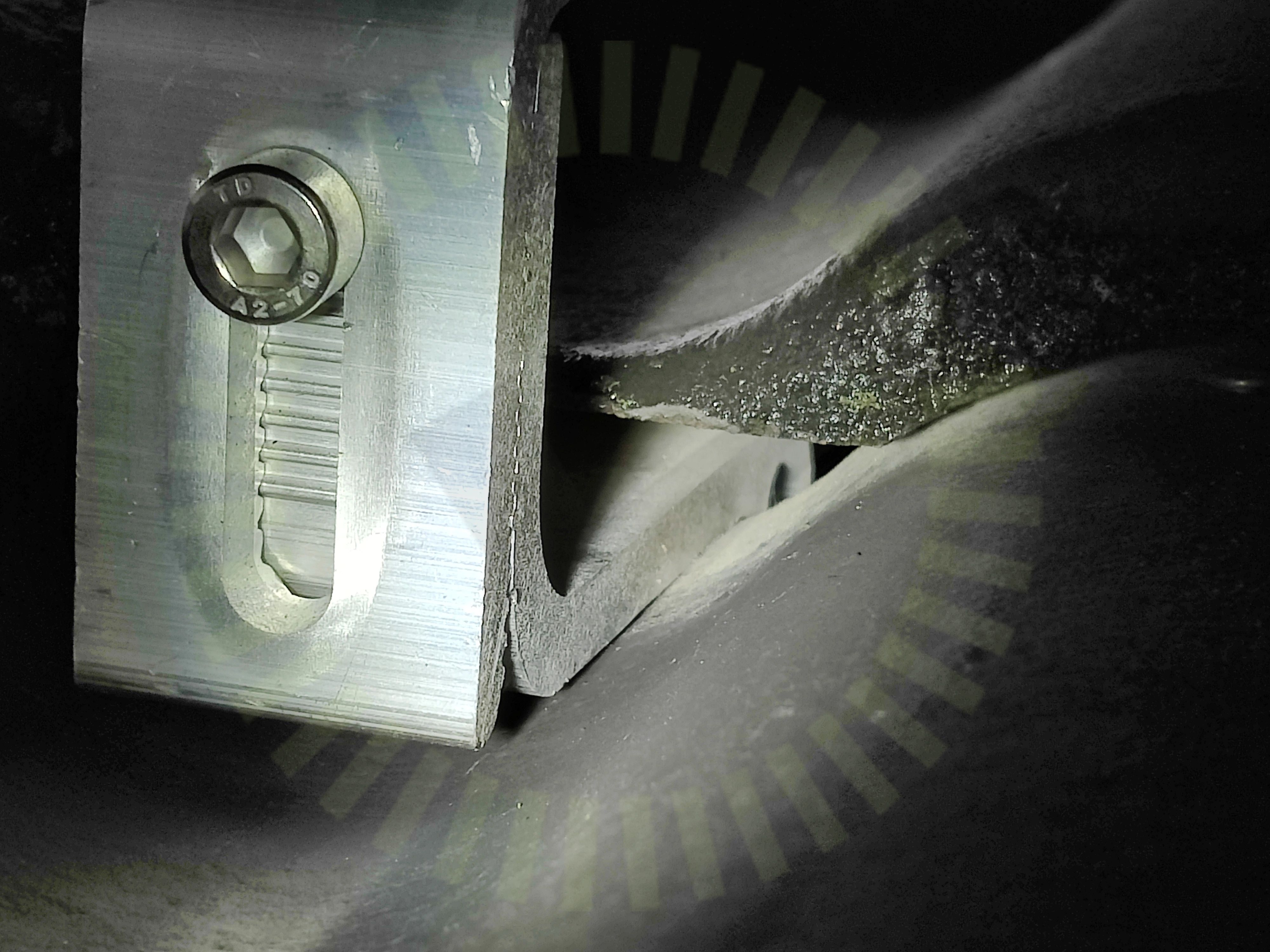

4.1 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

4.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

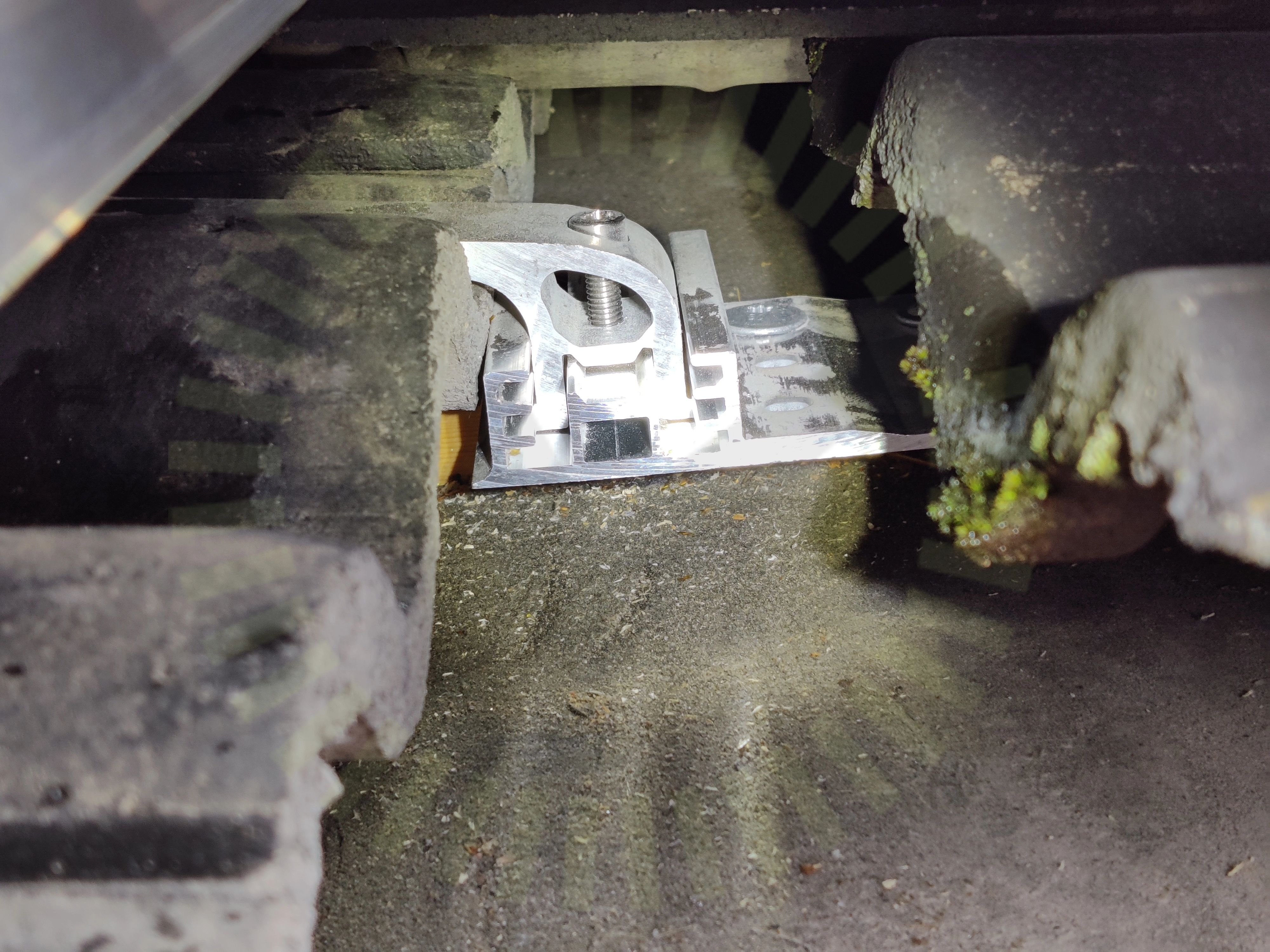

4.3 Infästning: Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont.

Tillverkarens anvisningar

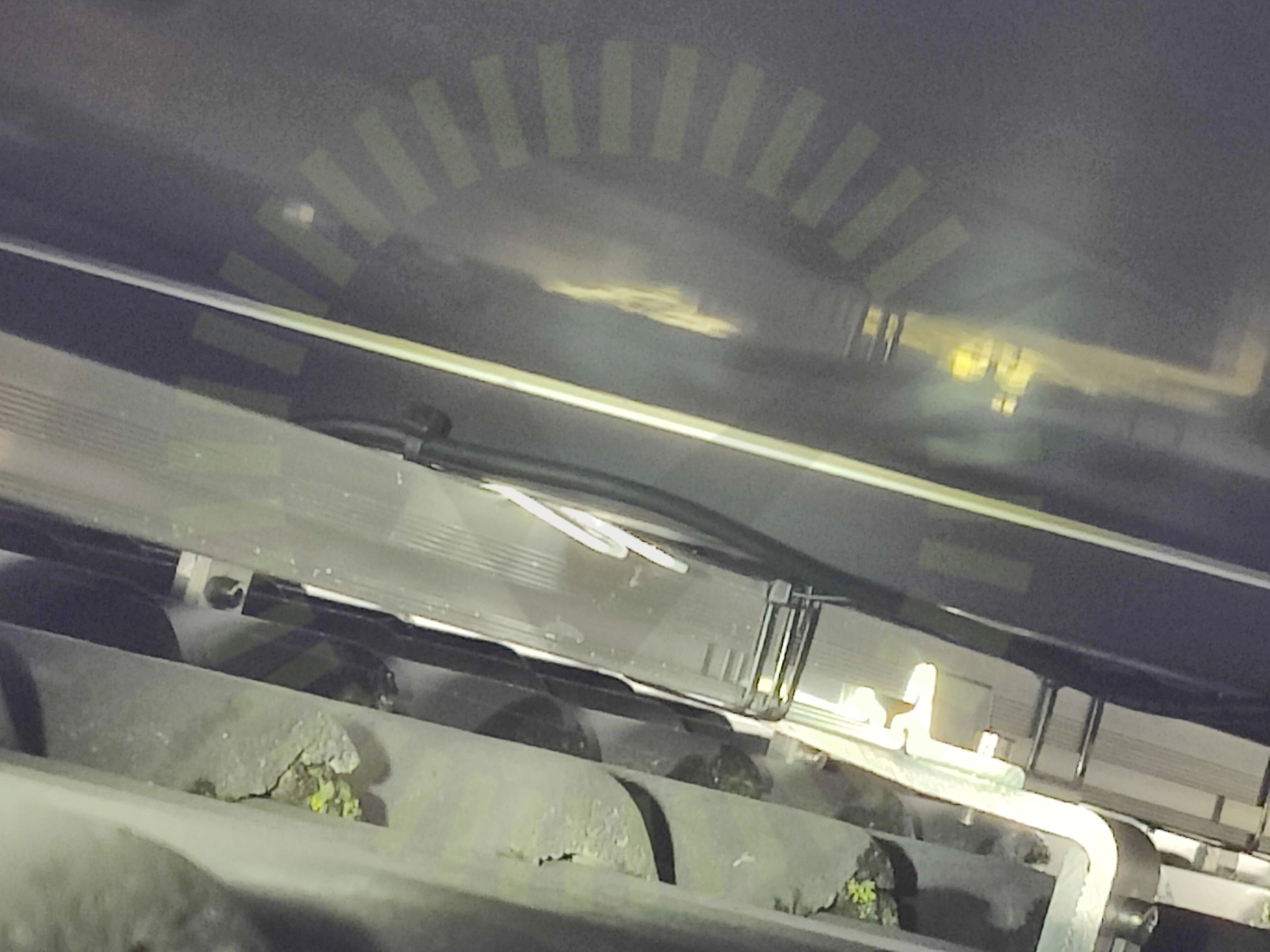

4.4 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

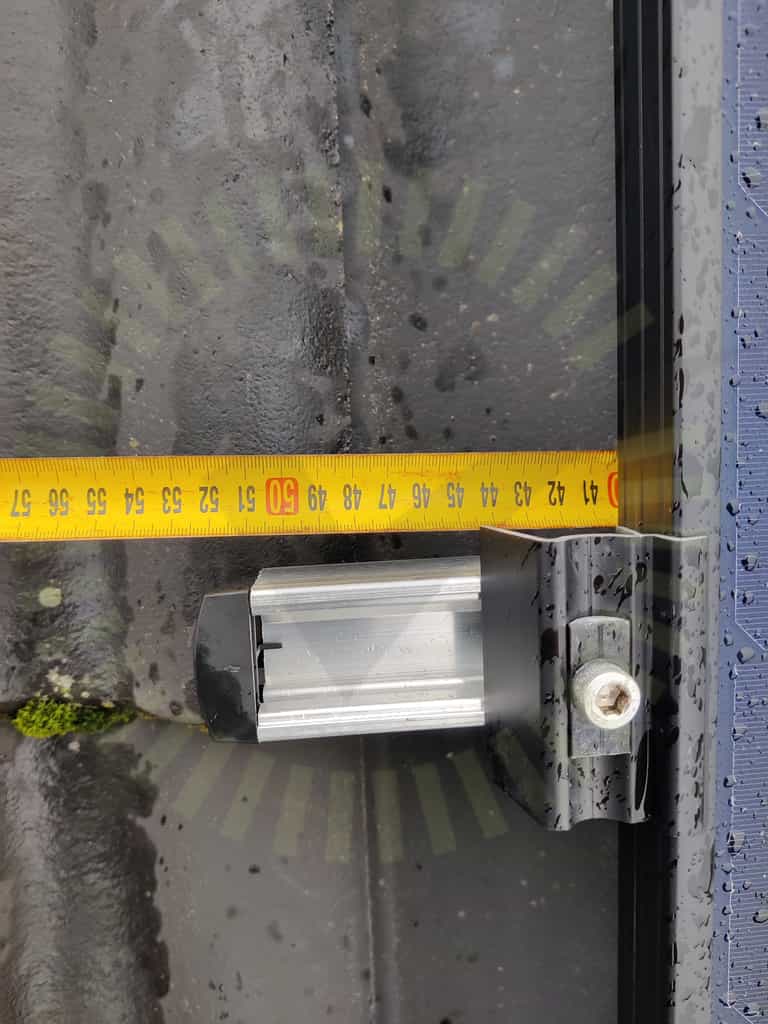

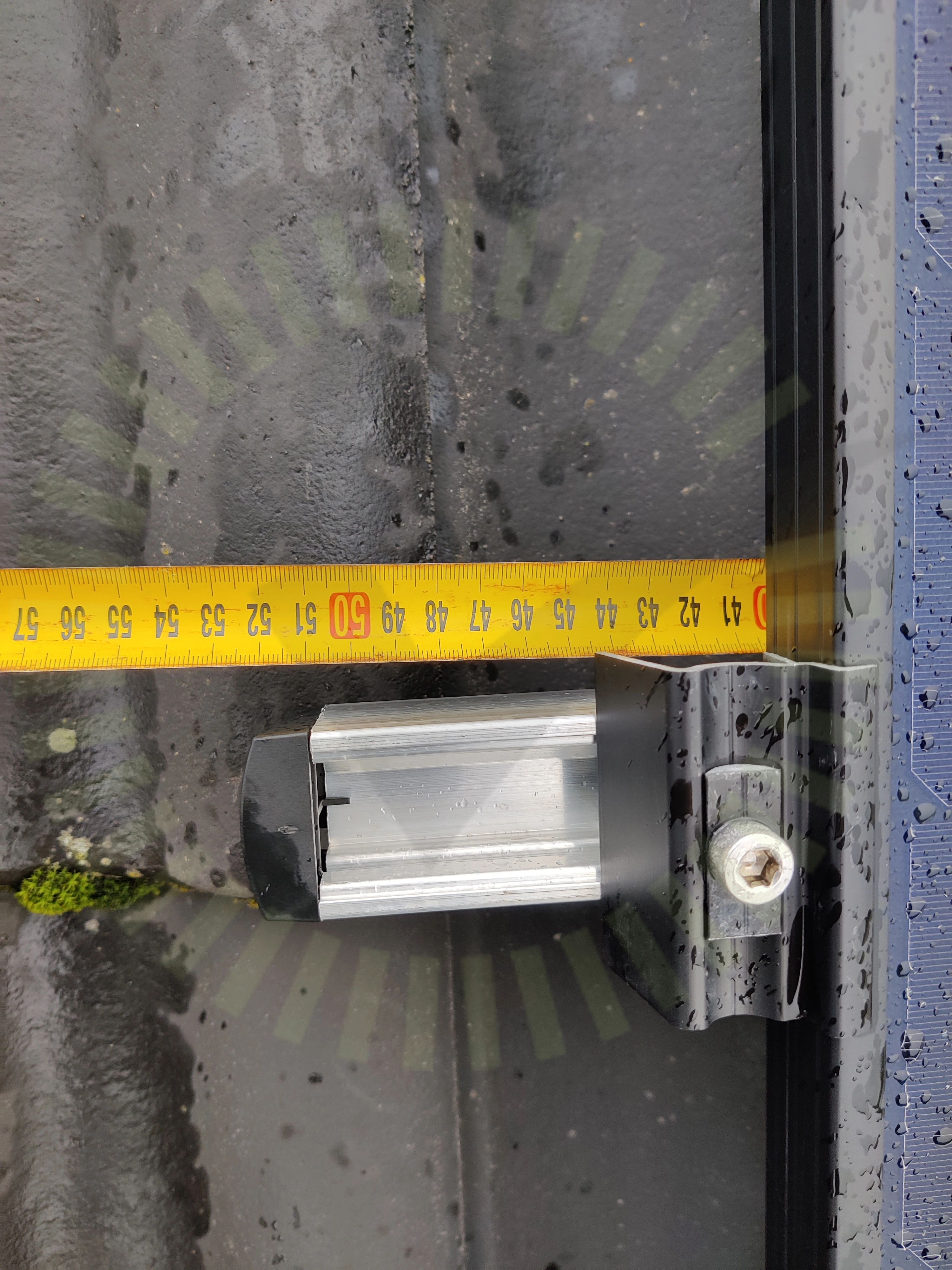

4.5 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/16

Infästning: UrspårningLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: UppfästningLikströmskabel: Väderbeständigt materialMontagesystem: SkadorMontagesystem: TaklutningSkenor: InfästningSkenor: Slutfäste

Ej tillgängligt vid besiktning

2/16

Infästning: Infästning TakstolSkenor: Skarv

SunTech: STPXXXS - C54/U

Anmärkningar

2/14

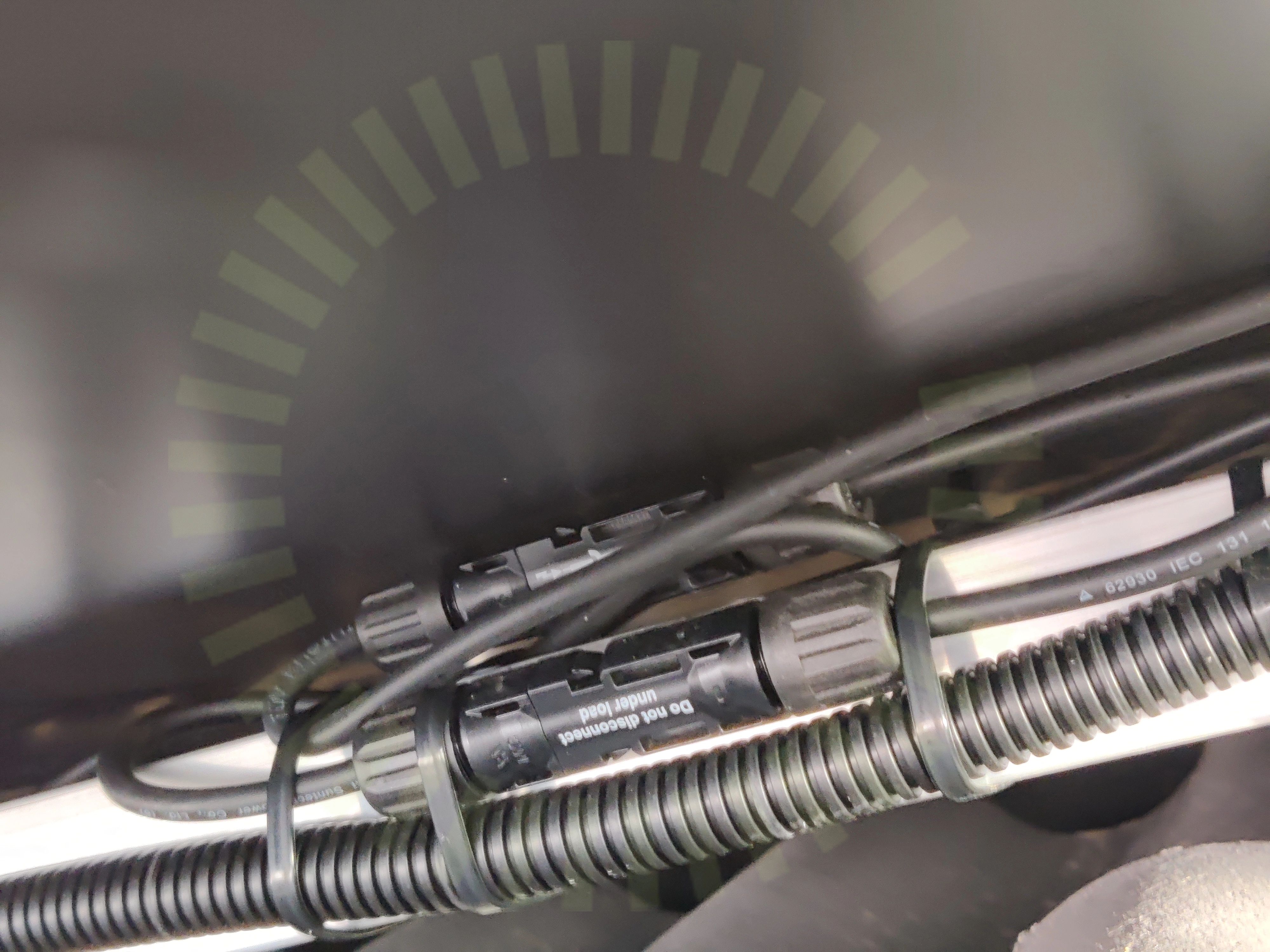

5.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

5.2 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/14

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: SkadorSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Kablar: DragavlastadeSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: SkadorSolpaneler: Skugga

Ej tillgängligt vid besiktning

1/14

DC: EMC
