Besiktningsrapport

8.7

Installation av

1KOMMA5°

Datum

8 december 2023

Ort

Väröbacka, Hallands län

Kabeluppfästning

Snö- och Vindlastberäkning

Mittklämmor

+ 9

85% godkända

15% ej godkända

Om installationen

Paneler

Jinko: Tiger Neo N-type 54HL4-B

Optimerare

SolarEdge: P300-P505

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE3K-10K

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare (1)Optimerare: Allmänt (5)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Jinko: Tiger Neo N-type 54HL4-B (17)Varselmärkning (4)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Optimerare

Godkända kontrollpunkter

1/1

Kompatibilitet

Optimerare: Allmänt

Anmärkningar

1/5

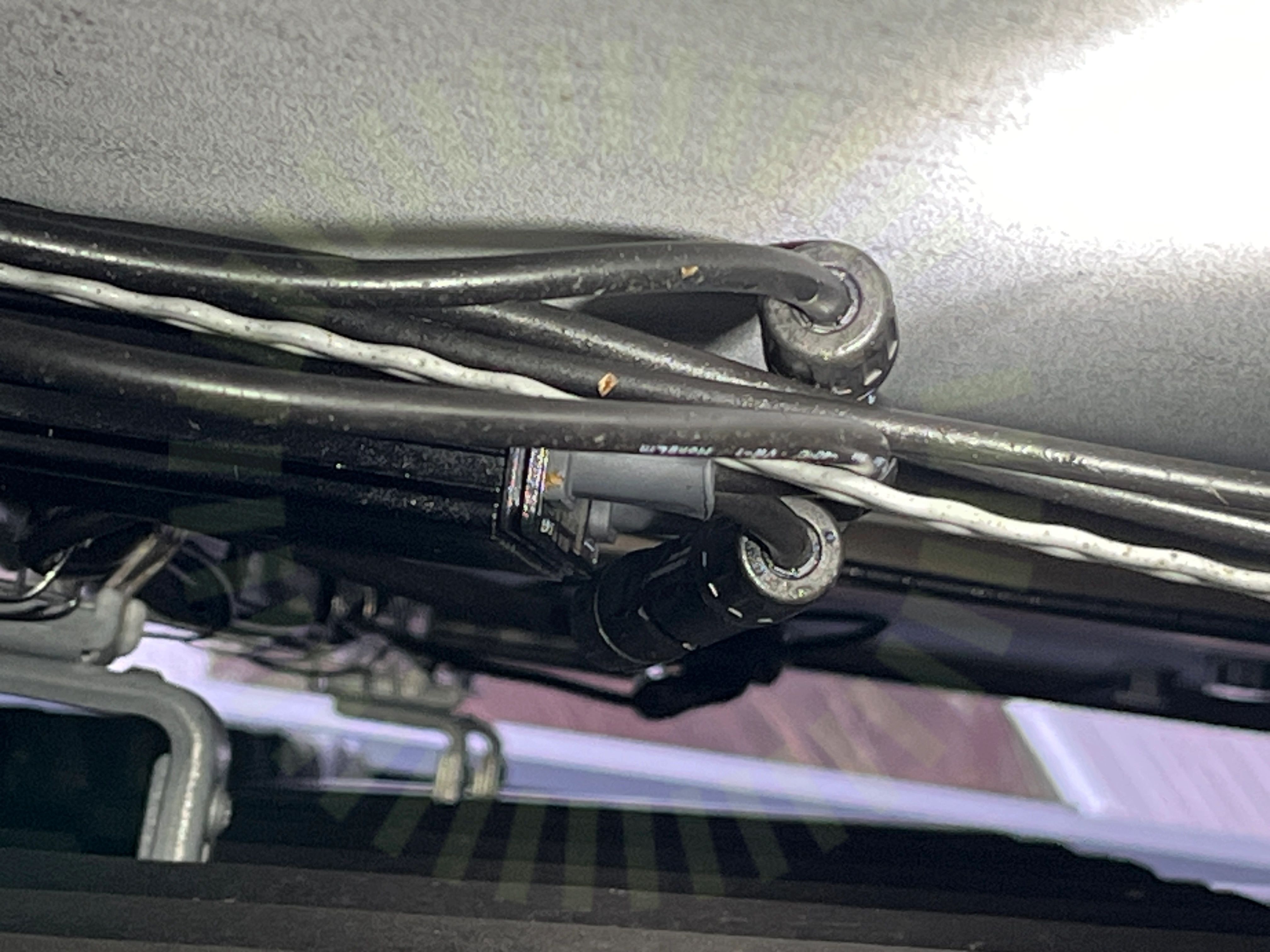

3.1 Optimerare: Dragavlastade

Inte godkänd

Kablarna har för skarp böjradie ut från optimeraren.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Optimerare: Fastsäkring av produkt

Optimerare: Kontakter

Optimerare: Placering

Optimerare: Skada

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/24

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

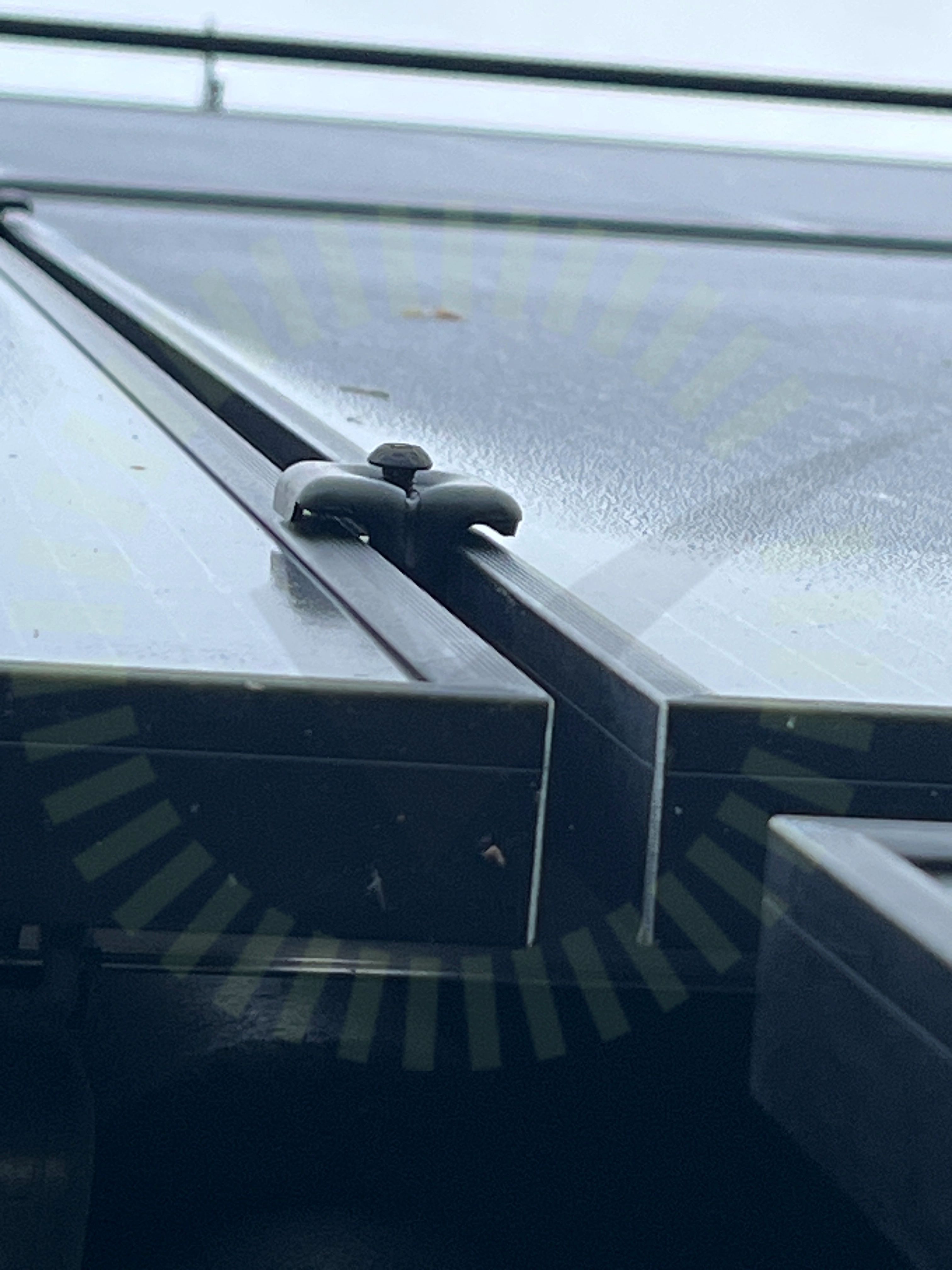

4.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade rätt.

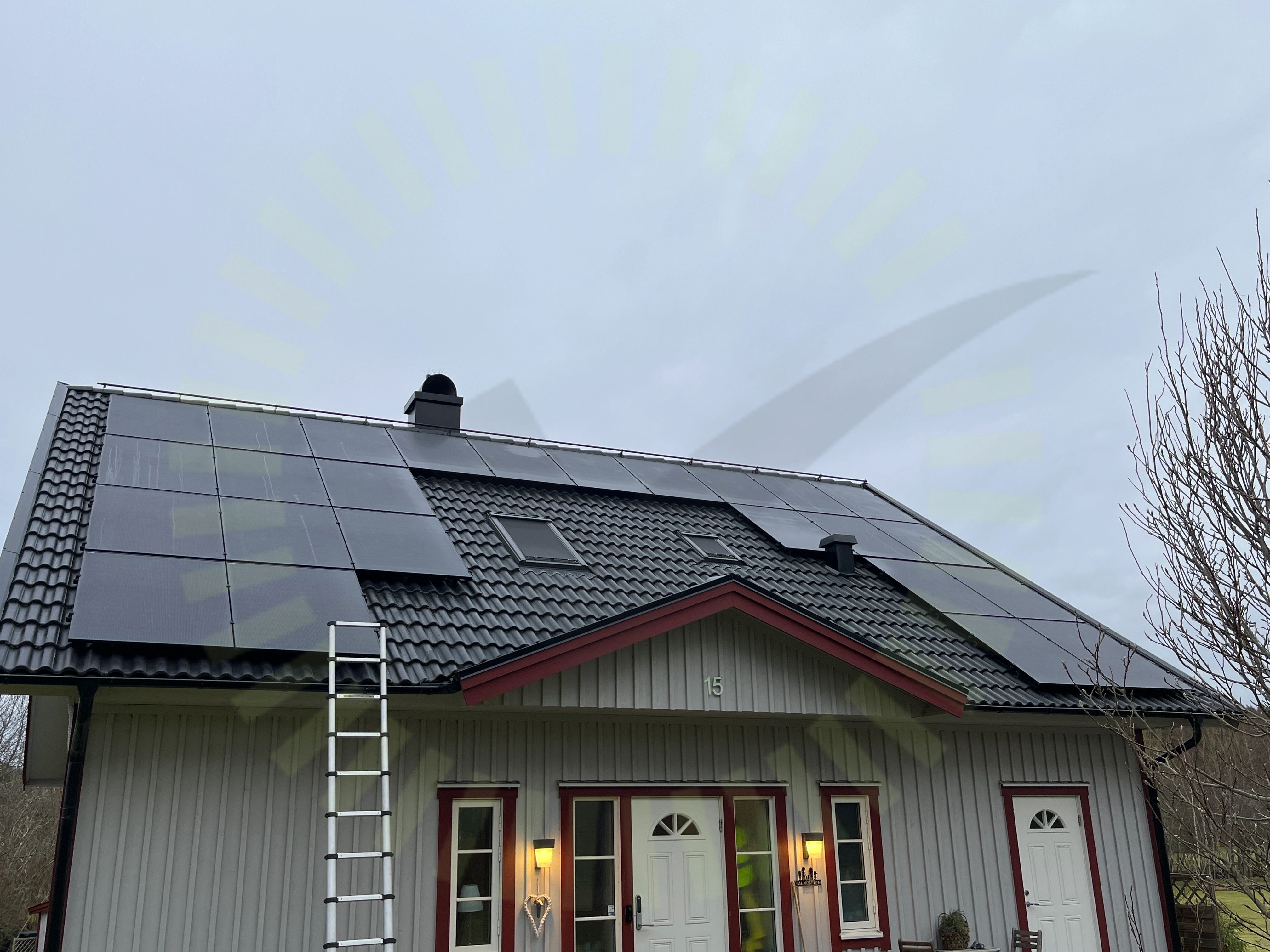

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En panel har bytt plats.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/24

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Tak 1, Jinko: Tiger Neo N-type 54HL4-B

Anmärkningar

3/17

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

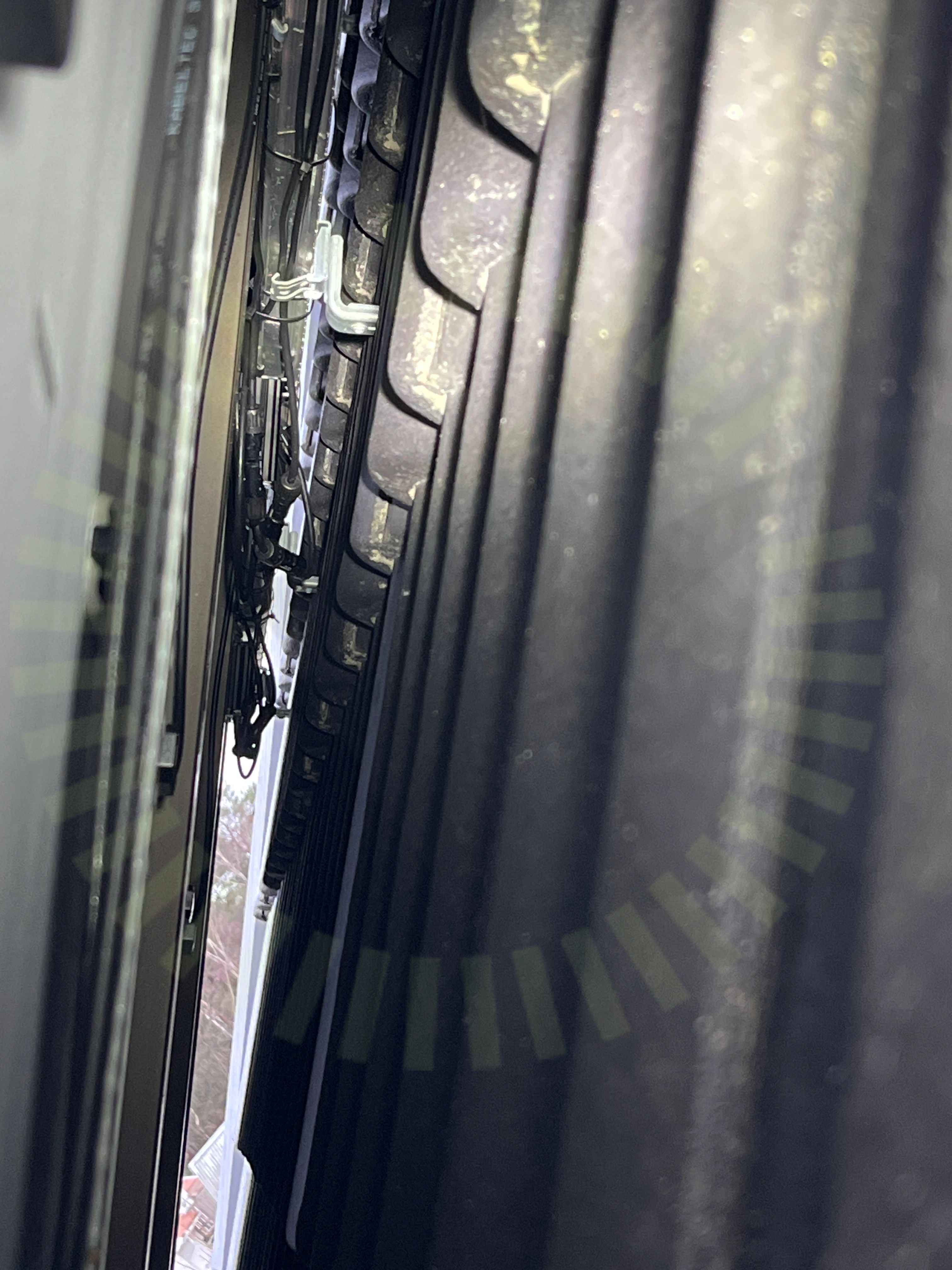

5.2 Kontaktdon

Inte godkänd

Kontakterna är bristfälligt uppsatta.

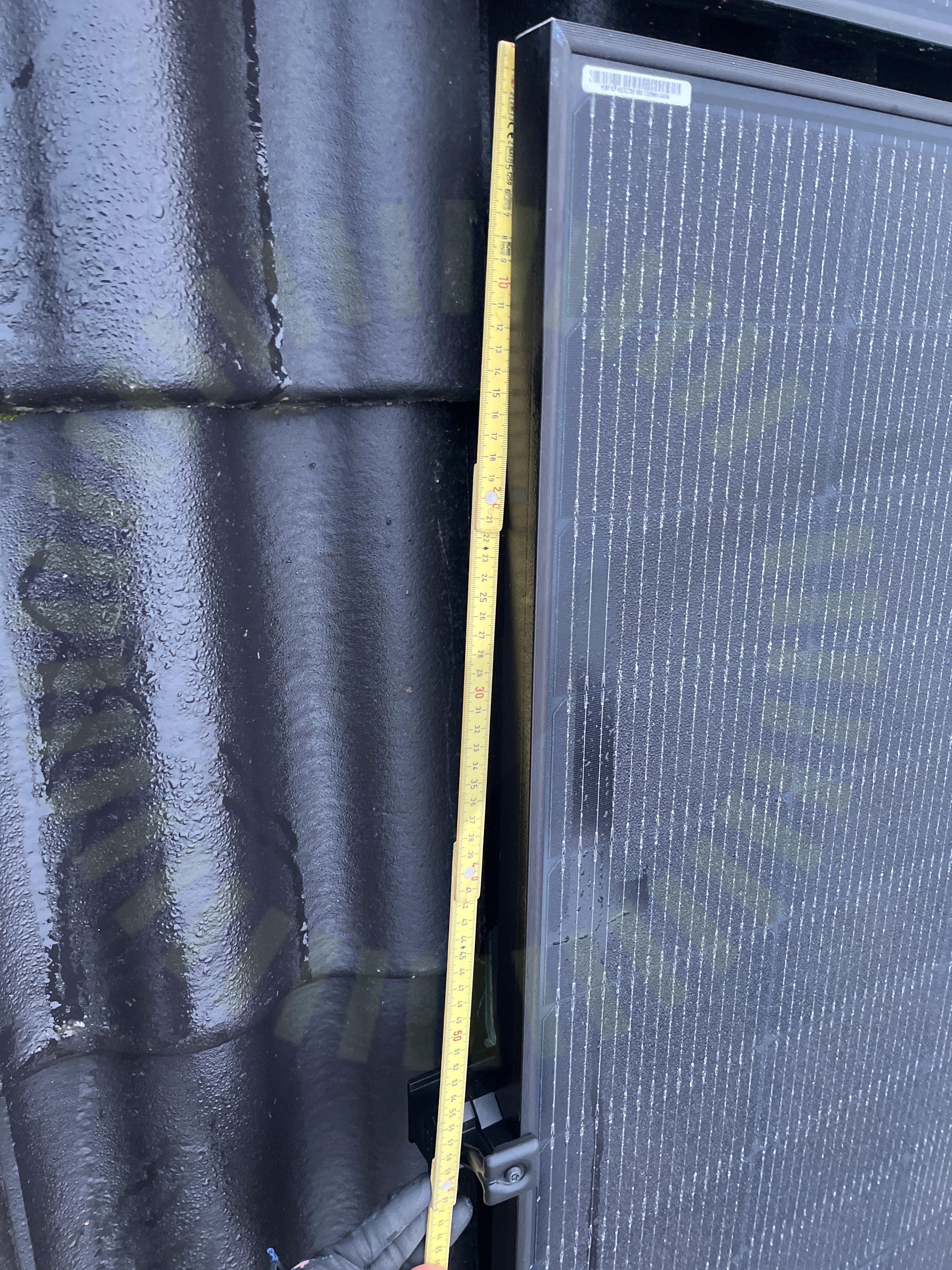

5.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15

Godkända kontrollpunkter

13/17

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

6/33

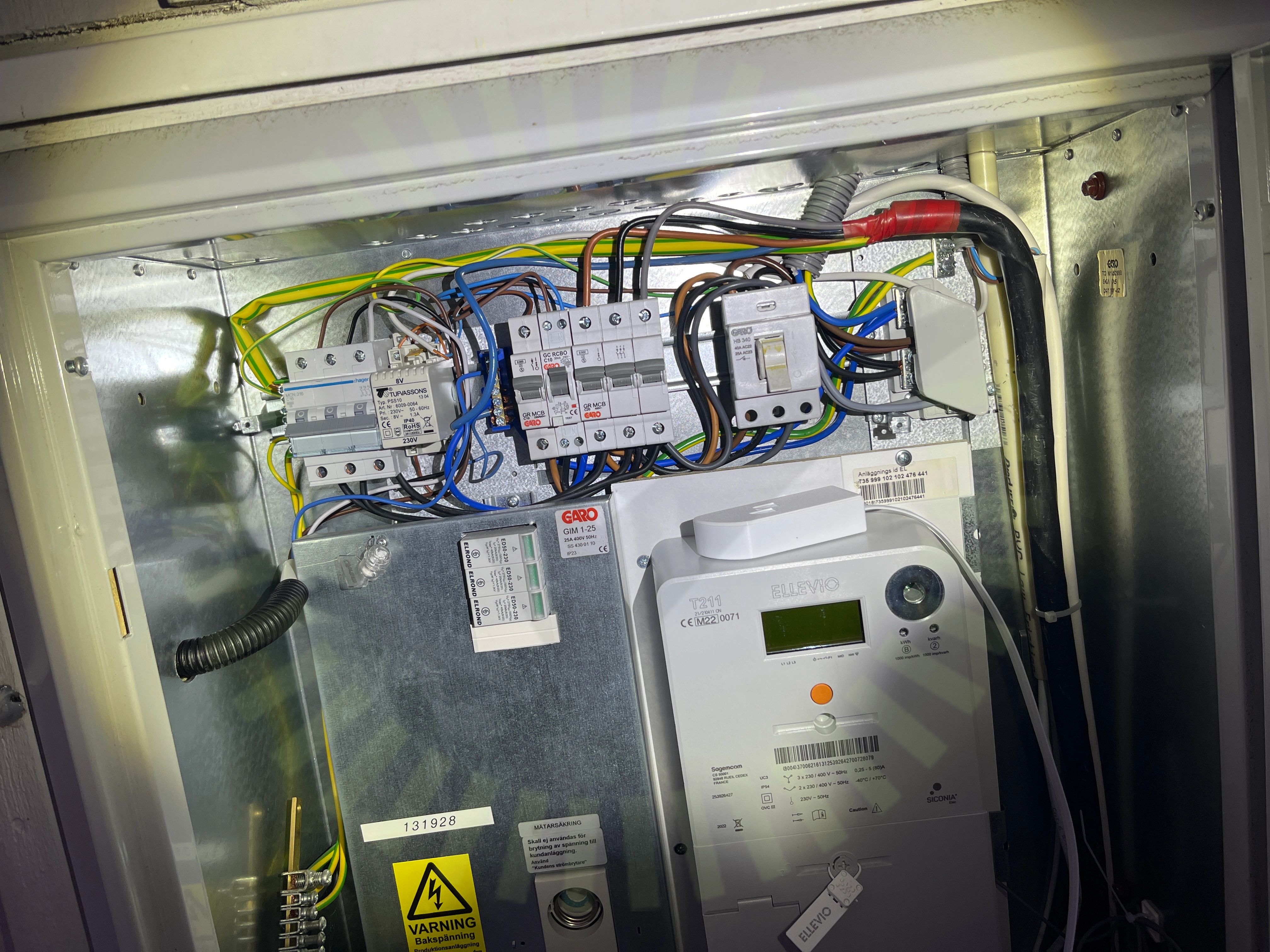

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

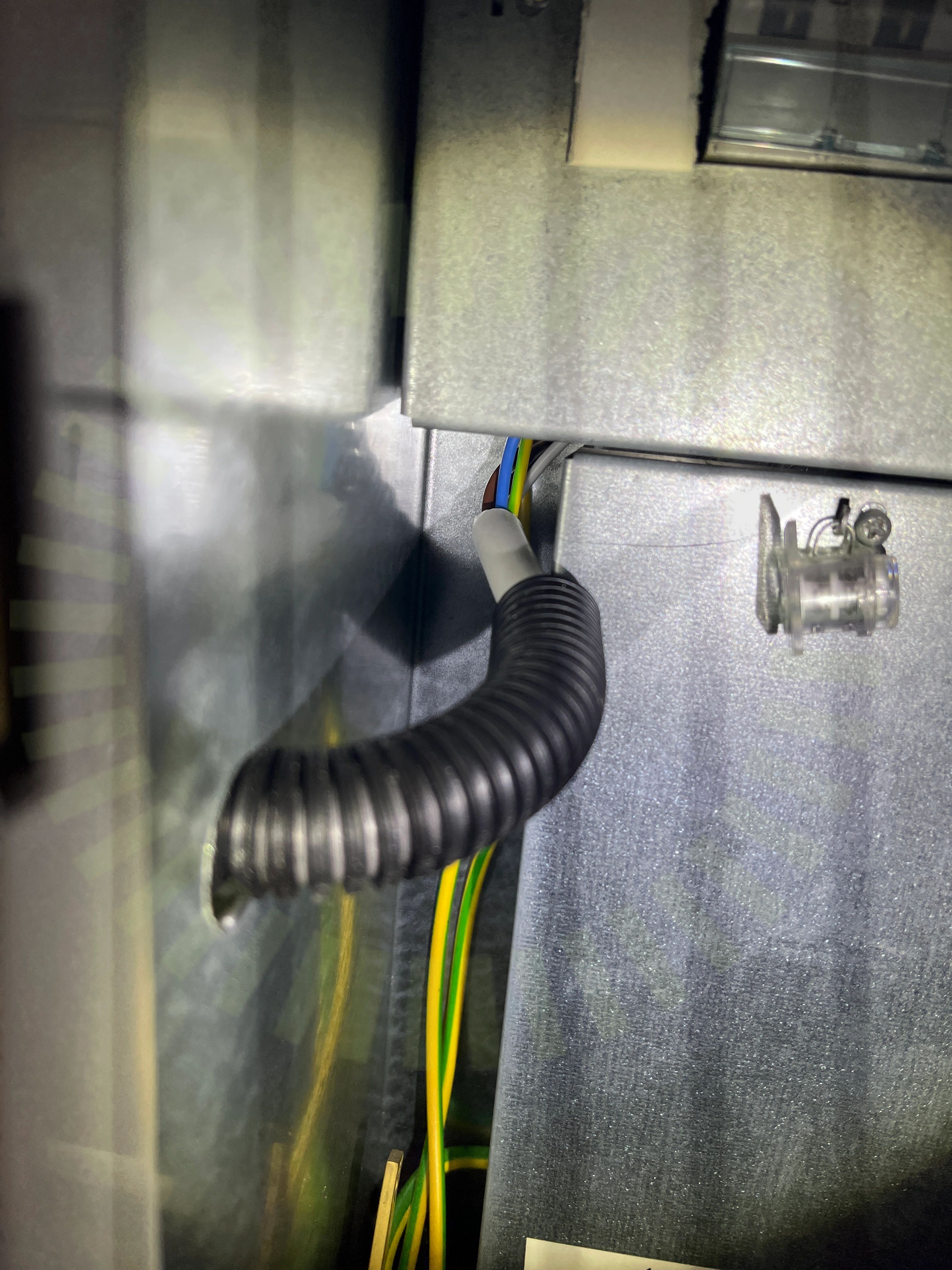

7.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

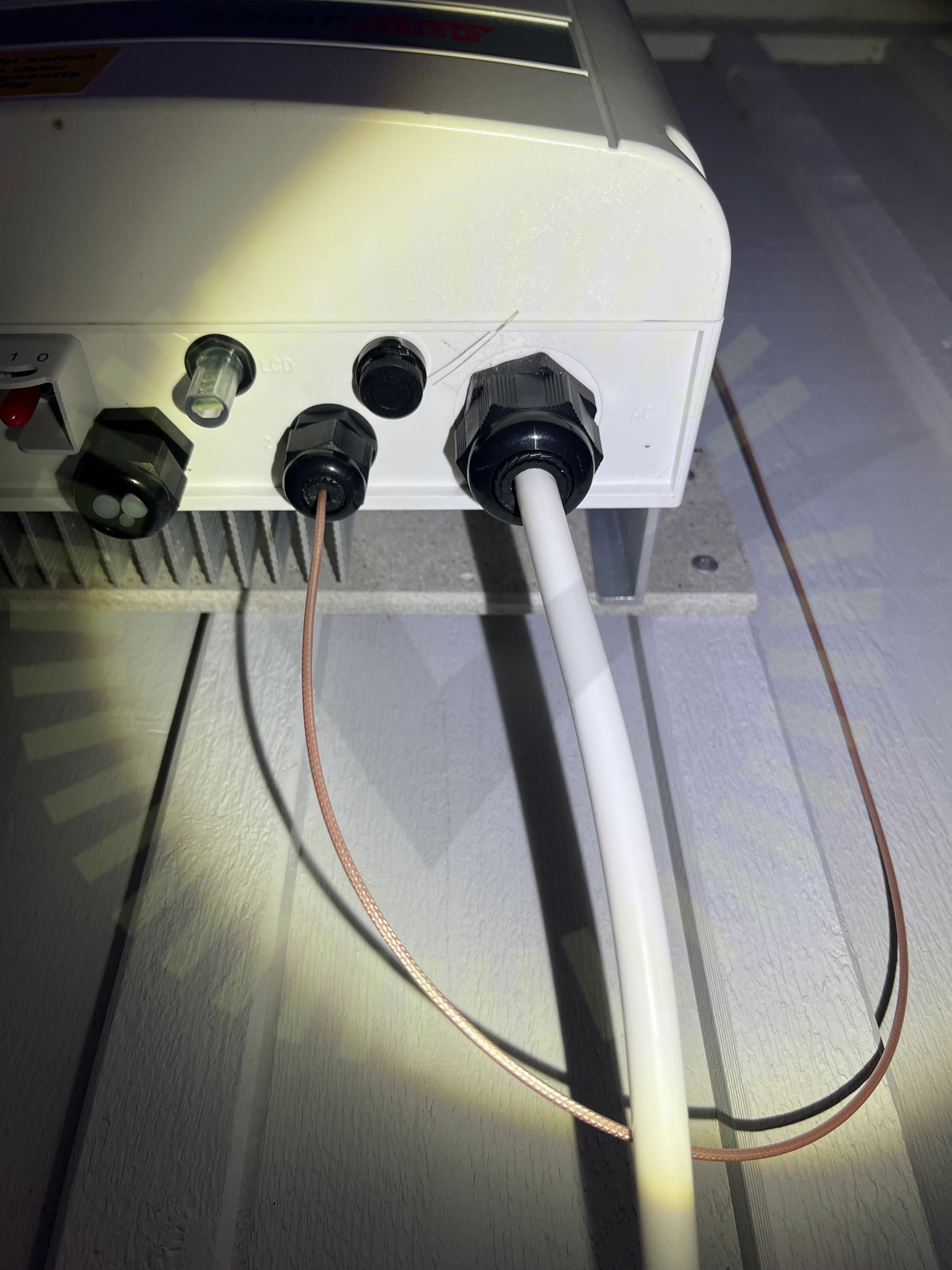

7.3 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

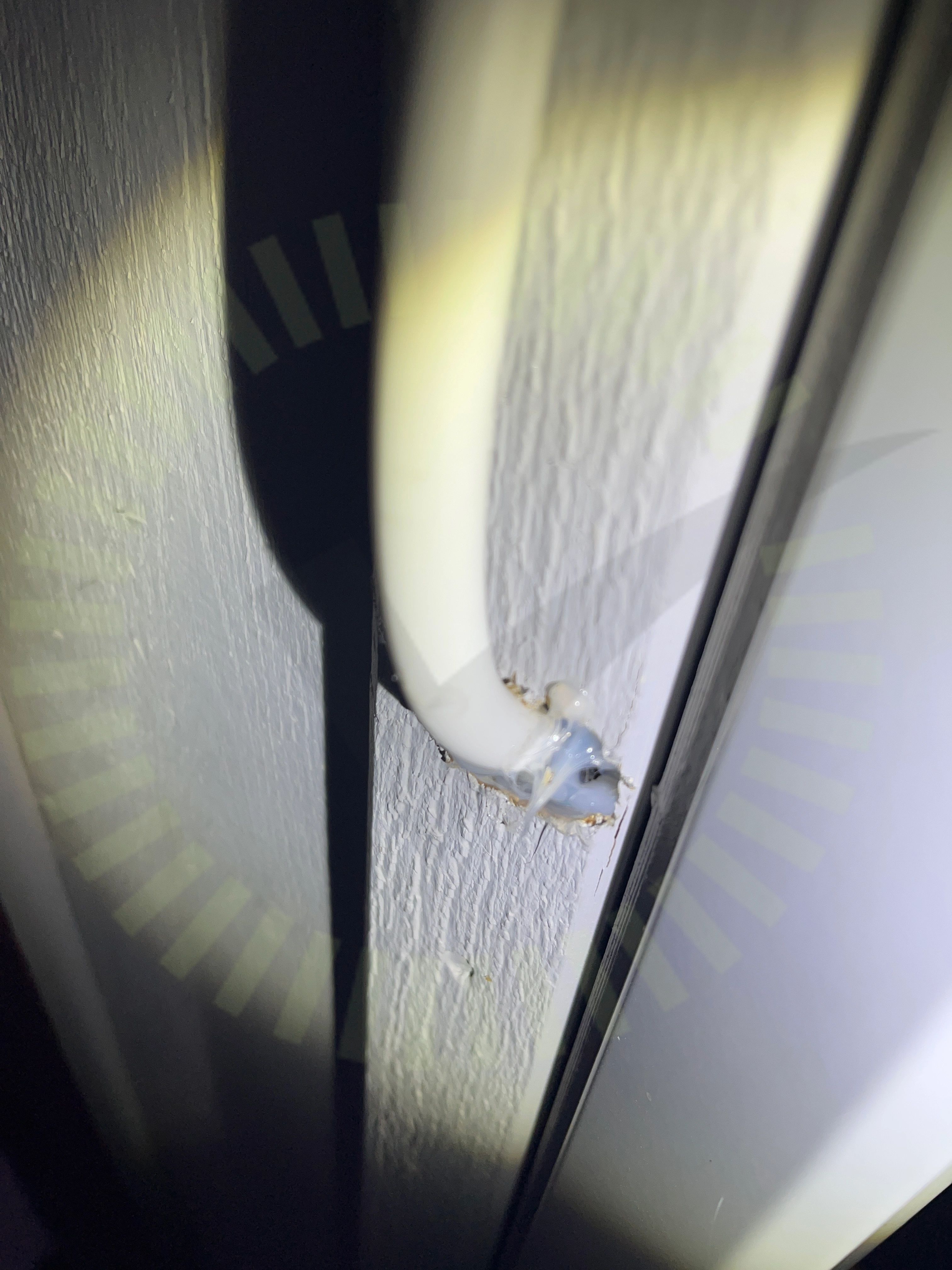

7.4 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

7.5 Växelriktare direkt solljus

Rekommendation

Det är inte rekommenderat av tillverkare att montera växelriktare i direkt solljus. Den sitter i rakt österläge.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 25

7.6 Växelriktarens kontakter

Inte godkänd

Förskruvningen är dragen snett.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

27/33

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Fastsäkring av produkt

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktarens IP klassning
