Besiktningsrapport

8.5

Installation genom

Svenskt ByggMontage AB

Datum

13 februari 2023

Ort

BARA, Skåne län

Kabeluppfästning

Skena överhäng

Dragavlastade

+ 5

83% godkända

17% ej godkända

Om installationen

Paneler

JAM54S31 MR

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Huawei: SUN2000P - 450W (5)Tak 1, JAM54S31 MR (11)Varselmärkning (4)Växelriktare (29)

Allmänt

Anmärkningar

1/1

1.1 Avtal

Rekommendation

Kund fick offert på 24 paneler och 4 optimerare, i verkligheten blev det 21 paneler och 2 optimerare. Detta p g A platsbrist

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

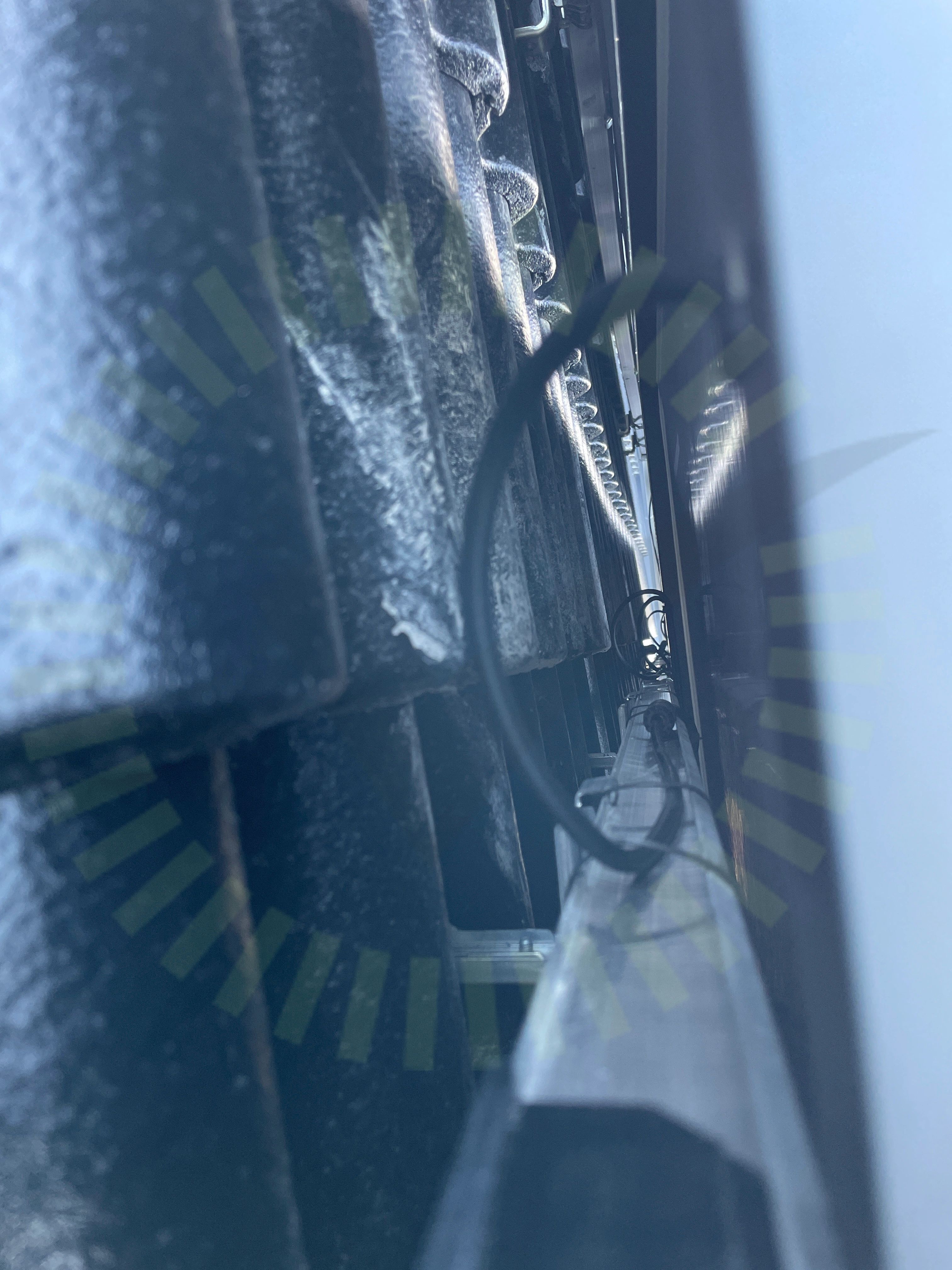

2.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

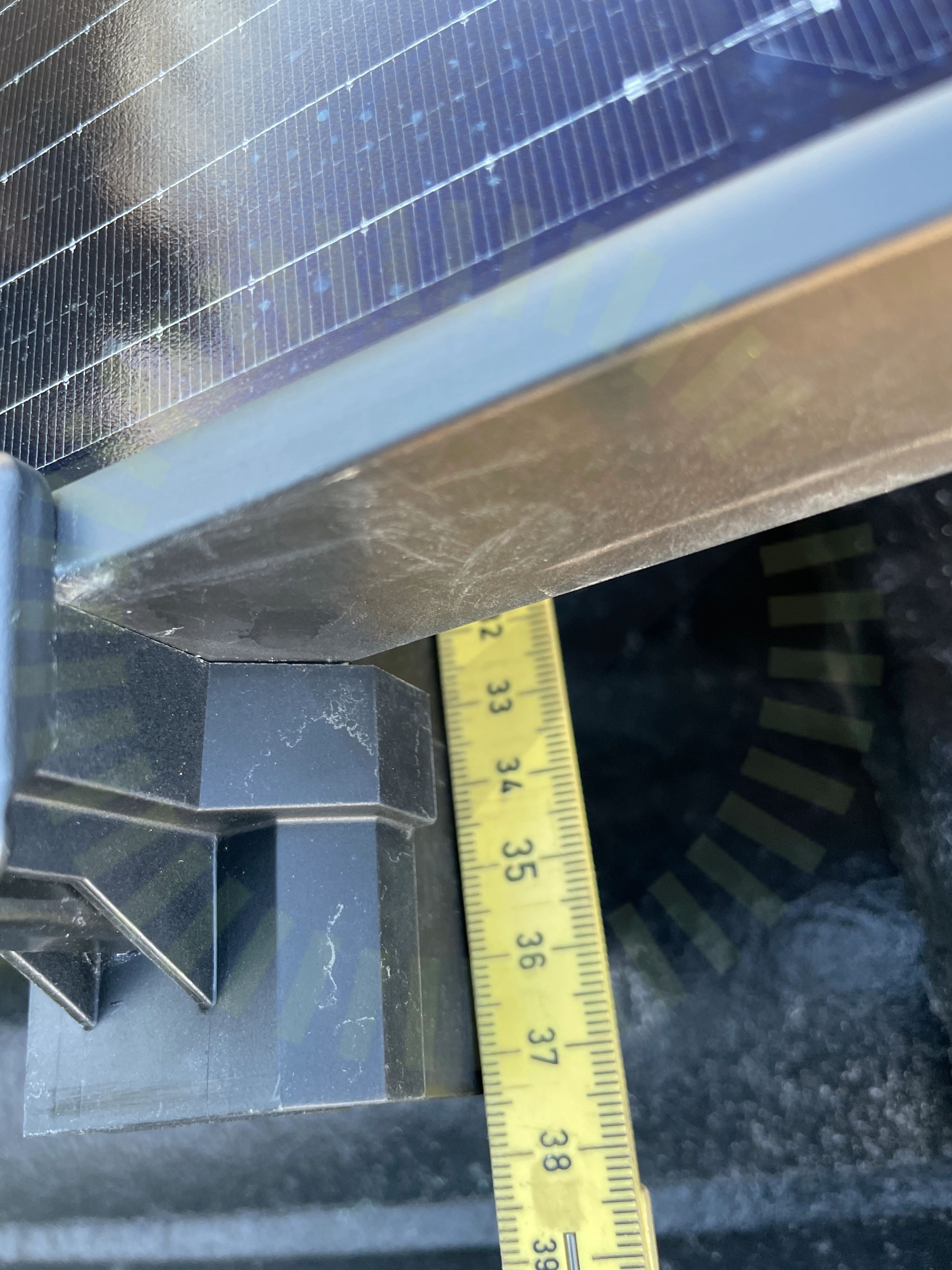

2.2 Skena överhäng

Inte godkänd

Överhäng överstiger tillverkarens anvisningar, uppmätt mått överhäng 370 mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer ej överens med verkligheten, ena fältet är det bara 9 paneler och inte 12

Tillverkarens montageanvisningar

Godkända kontrollpunkter

23/26

Anpassade takpannor

Avstånd mellan takkrokar

Bärläkt

Främmande material

Infästning skena

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skador

Skarp kant

Skarvning av skena

Skydd

Säkerhetsavstånd

Takgenomföring

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Förutsättningar

Kontakter

Placering

Tak 1, JAM54S31 MR

Anmärkningar

1/11

4.1 Dragavlastade

Inte godkänd

Hårt dragna kablar ut från panel, kommer påverka dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11

Böjradie kablage

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Varselmärkning

Anmärkningar

1/4

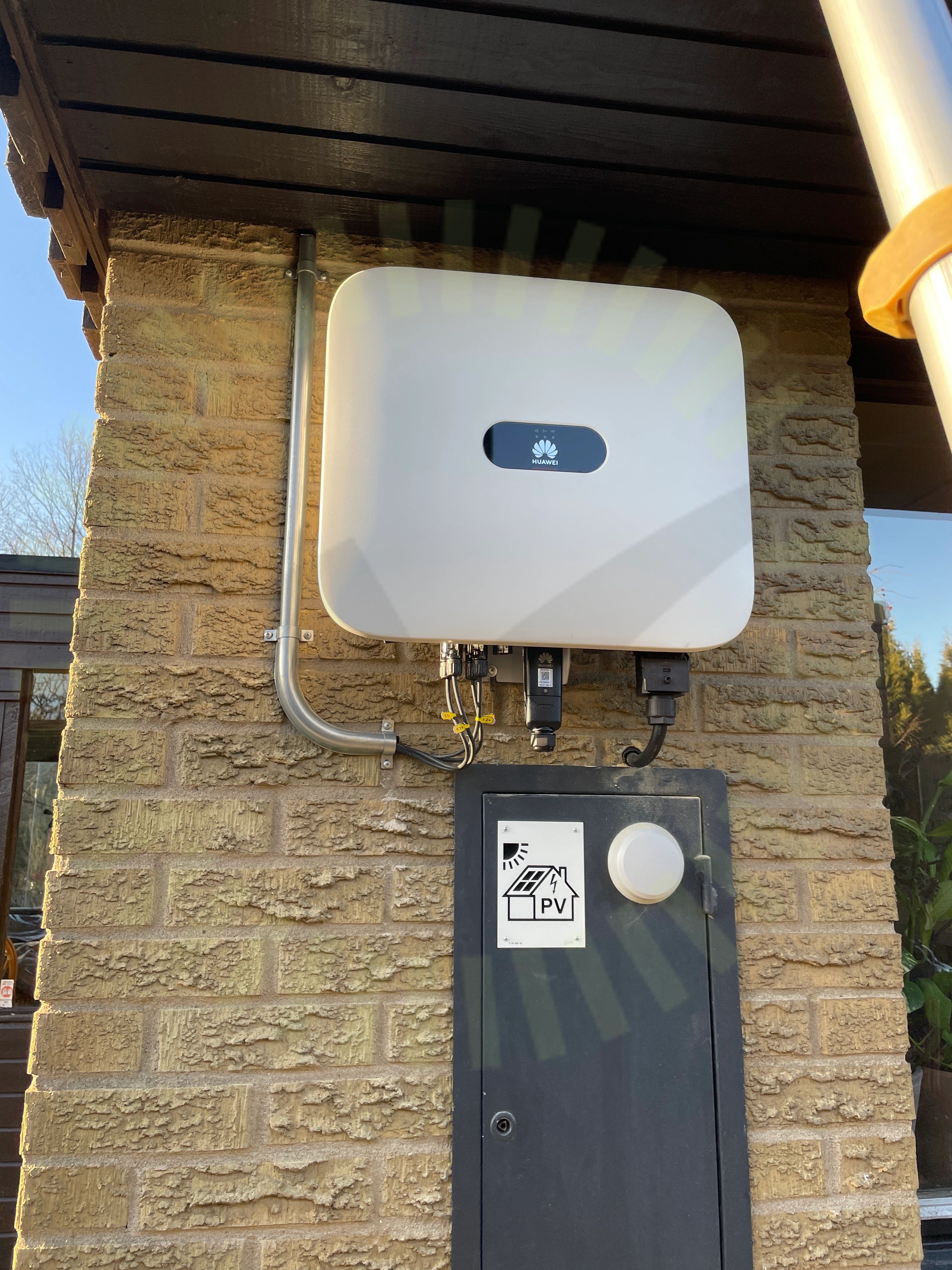

5.1 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

7/29

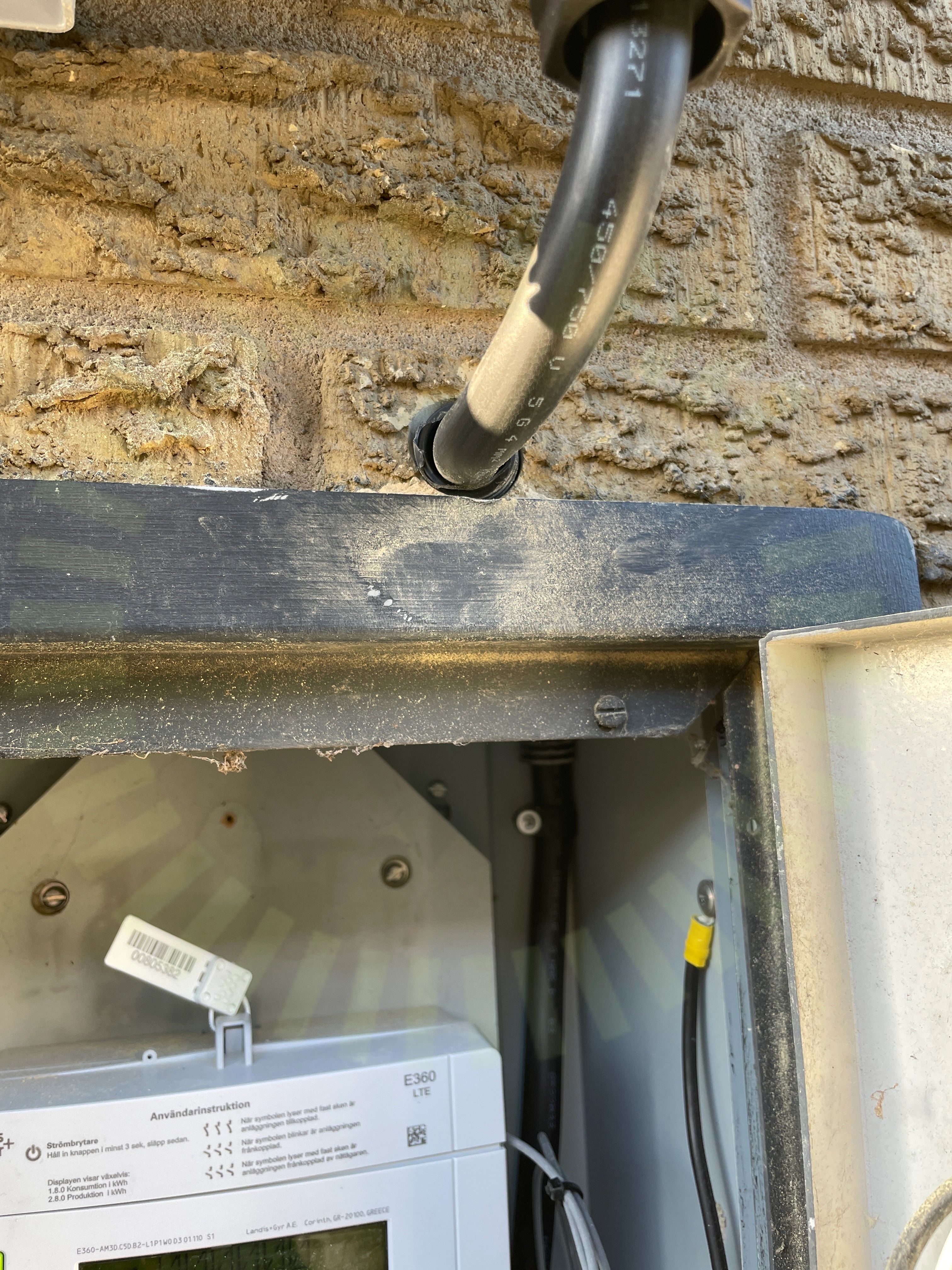

6.1 AC Genomföringar

Inte godkänd

Hål in till fasadmätarskåp ej tätat

SS 436 40 00 (527.2.1)

6.2 Avstånd

Inte godkänd

Växelriktare placerad för nära takutsprång

Huawei User Manual Issue 04 (2021-08-10), Sida 22

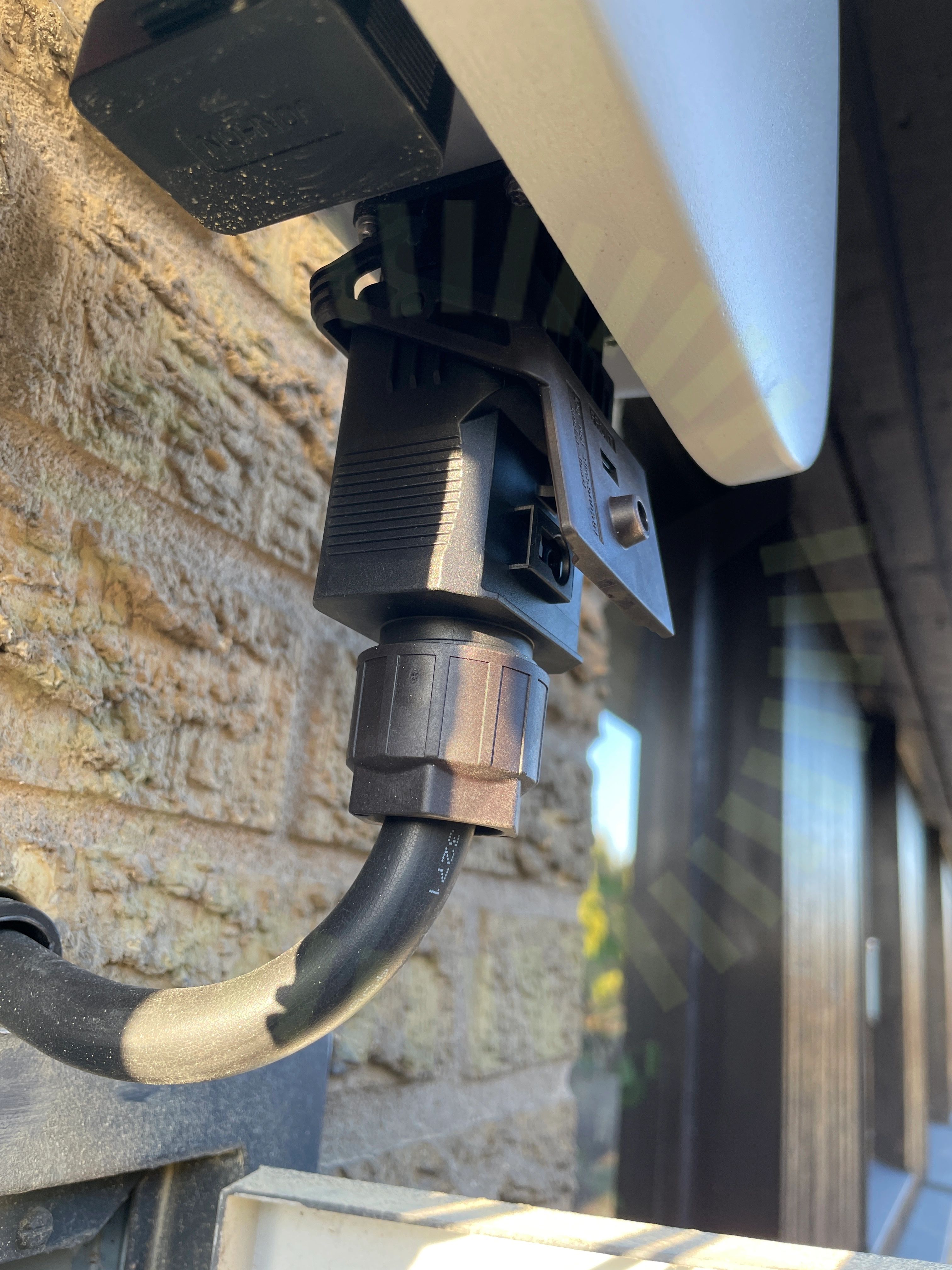

6.3 AC Anslutning

Inte godkänd

Skruv till snabbkontakt ej spänd

Huawei User Manual Issue 04 (2021-08-10), Sida 36-39

6.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

6.5 PE Chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning

Huawei User Manual Issue 04 (2021-08-10), Sida 34

6.6 Strängschema

Inte godkänd

Strängschema finns men stämmer ej överens med verkligheten, är projekterat med 2 fält x 12 paneler men monterat ett fält med 12 paneler och ett fält med 9 paneler

ELSÄK-FS 2022:1 (3 kap. § 6)

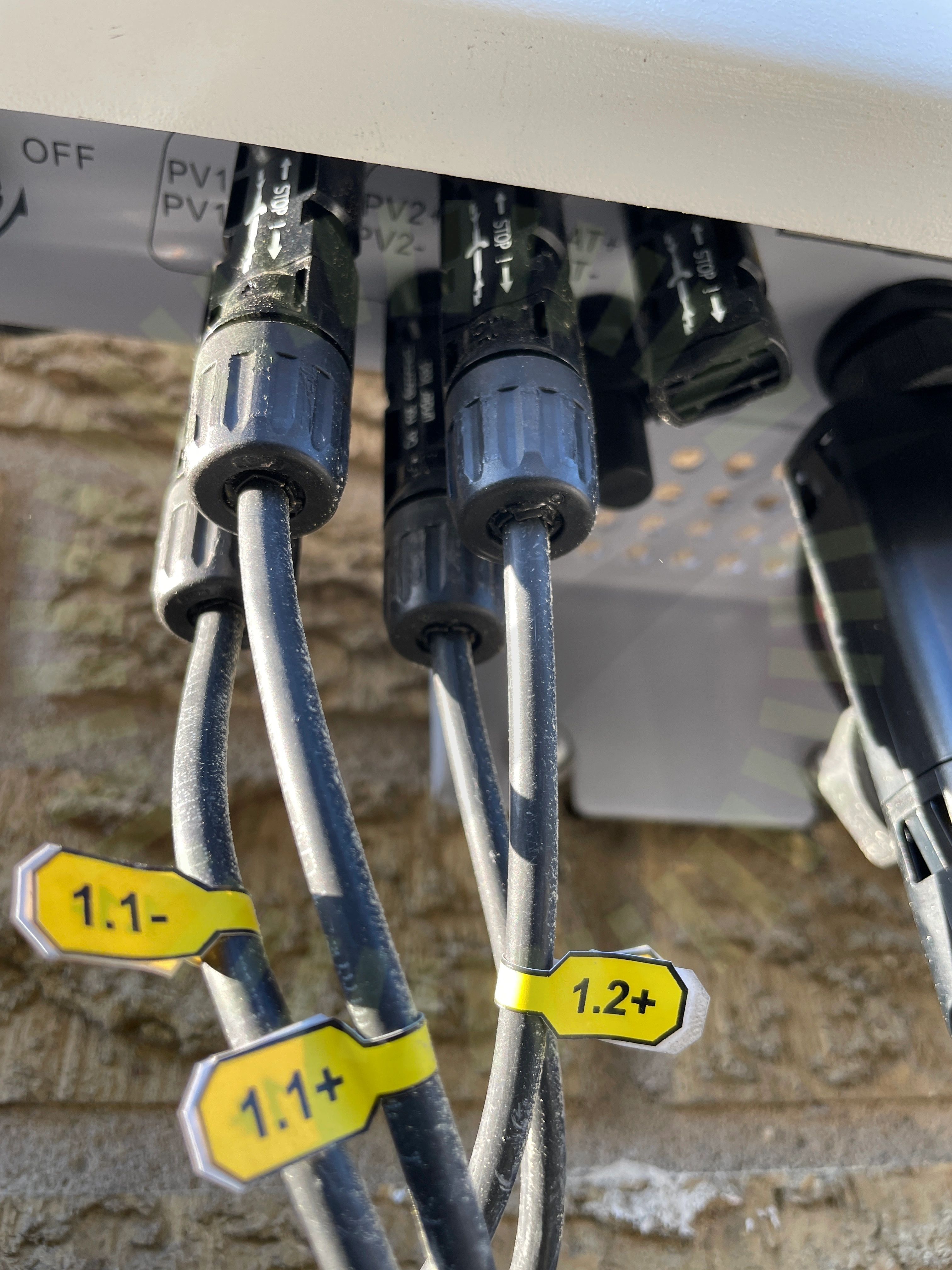

6.7 Kontakter

Inte godkänd

Kontakter för hårt åtdragna

Huawei User Manual Issue 04 (2021-08-10), Sida 42

Godkända kontrollpunkter

21/29

AC Böjradie

AC Förläggning

AC kabel skarp kant

AC Skador på kabel

Avstånd till hav

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Skador

Säkring

Ventilation

Vinkel

Ej tillgängligt vid besiktning

1/29
