Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

3 november 2023

Ort

Ljungbyholm, Kalmar län

Takkrokarnas CC

Infästning utanför takstol

Skydd mot beröring

+ 17

76% godkända

24% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (16)Tak 1, K2: SingleRail: Single Hook 3S (31)Undercentral (7)Varselmärkning (5)Växelriktare (43)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/16

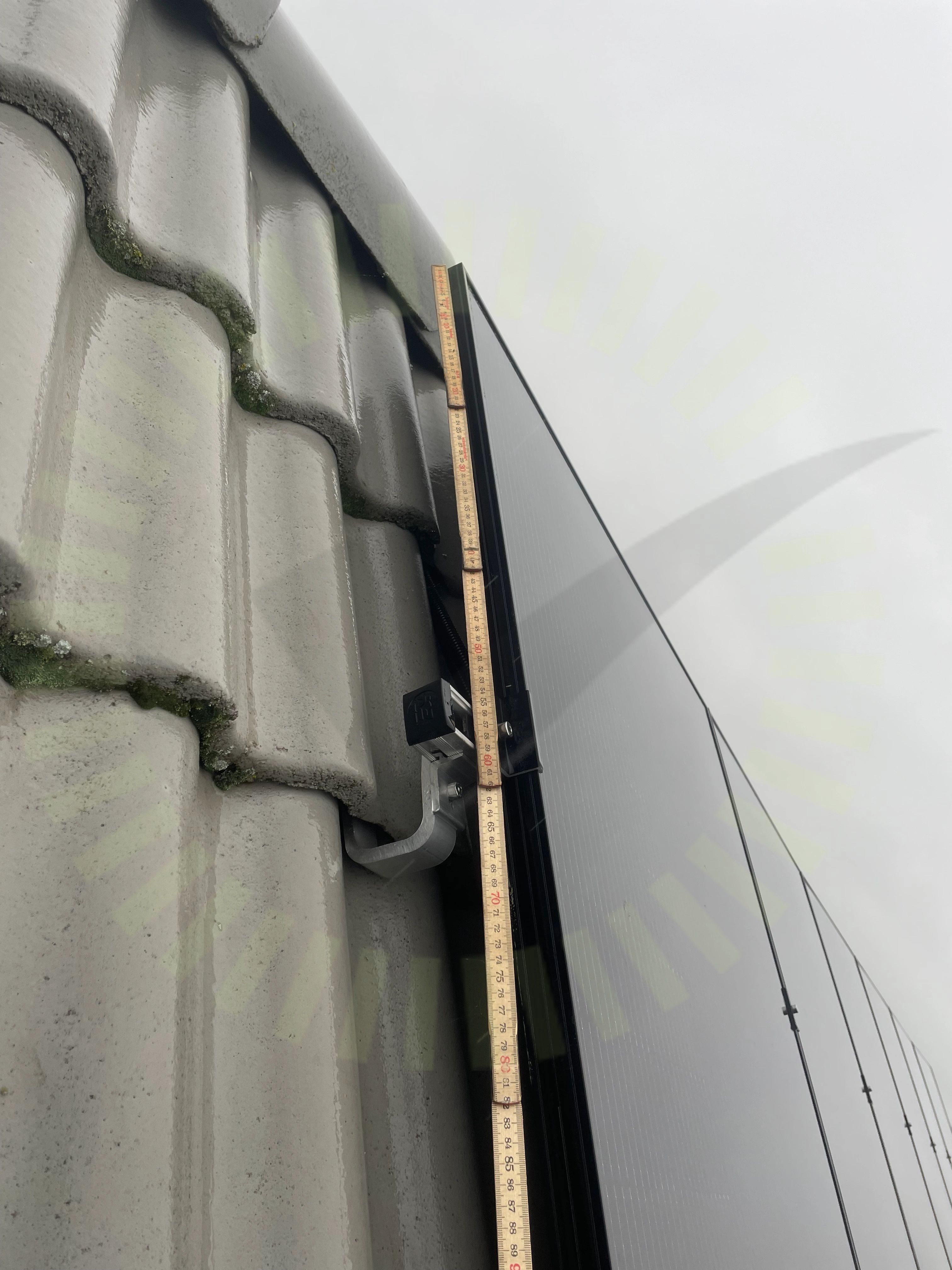

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 51 respektive 57 cm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

2.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp där kabel vänder på skenan.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

2.3 Spänningar i ram

Kundkommentar

Skenorna ”slingrar sig” med uppskattade höjdskillnader på ca 4 cm. Vid avtalstecknandet visades referensbilder där allt var ”rakt och snyggt”.

Godkända kontrollpunkter

13/16

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelkablaget generell böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

7/24

3.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel förekommer på flera ställen. Frångår installationsanvisningar. Klämman har stöd mot ett föremål som kan deformeras.

3.2 Infästningar

Inte godkänd

Flertalet infästningar har missat takstol. Dessa har efter tidigare reklamation kompletterats med ytterligare skruvar i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger ner och kan påverkas av snö/is.

SS 436 40 00 (712.522.101)

3.4 Infästning utanför takstol

Inte godkänd

Kompletterande råspontsinfästningar saknas.

Snö- och vindlastberäkning, sidan 9

3.5 Takgenomföring

Inte godkänd

Takgenomföring av underlagspapp är inte fackmässigt utförd. Enligt uppgift till kund har montören fyllt hålet med samma silicon som använts i garaget. Ej tillgängligt för inspektion, dokumentation saknas.

3.6 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

3.7 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen. Se sid 10 lastberäkning.

Snö- och vindlastberäkning, sidan 10

Godkända kontrollpunkter

17/24

DC kabel förläggning

Främmande material

Klämmans placering i skena

Korslager: Skenskarvar

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/6

4.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål upptaget. Dessutom är kåpans låsning ur funktion så den sitter ej fast.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Varselmärkning

Anmärkningar

2/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

9/40

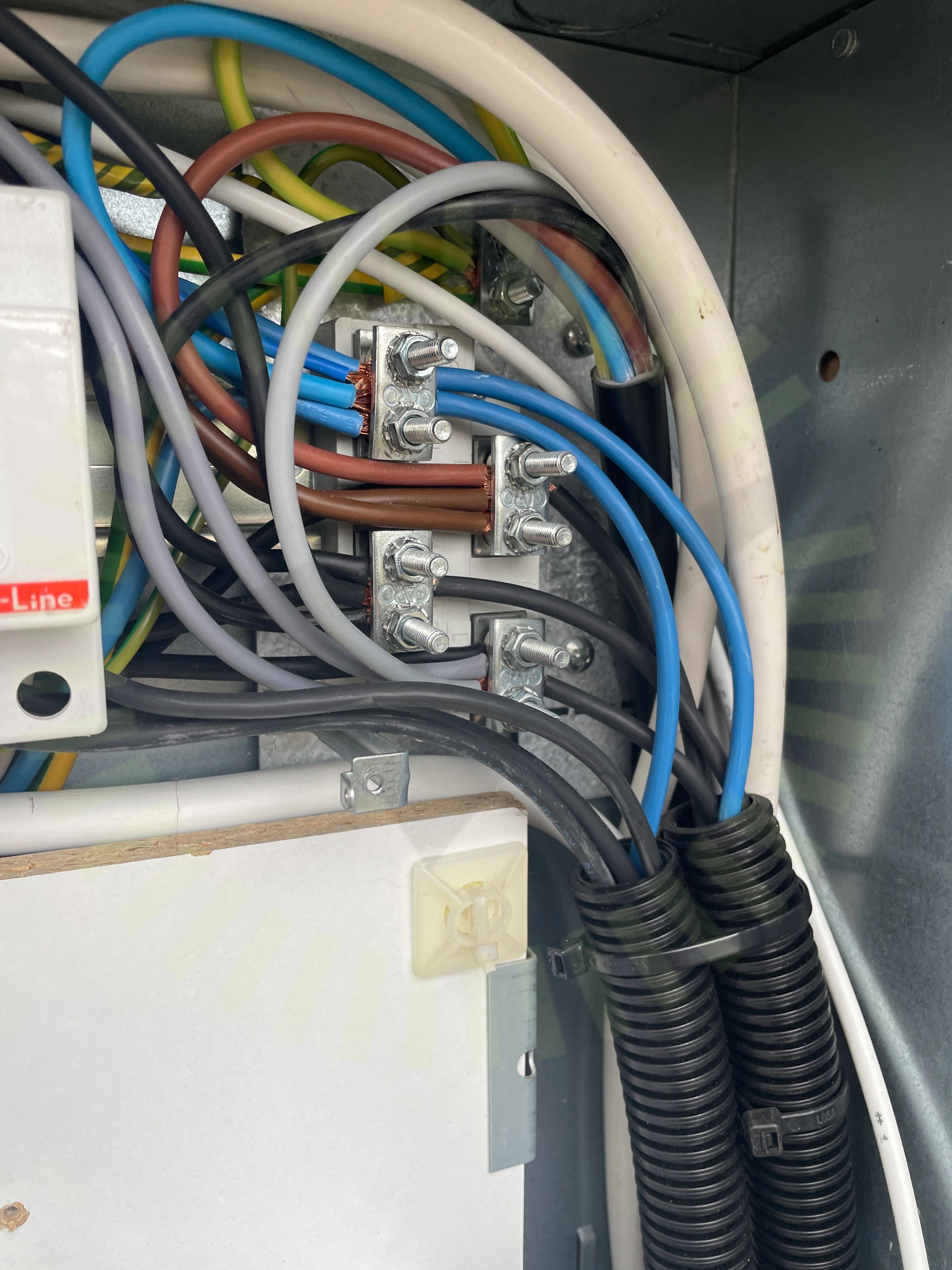

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

6.3 Förläggning signalkablage

Inte godkänd

Signalkablar för smartmätare är oskyddade.

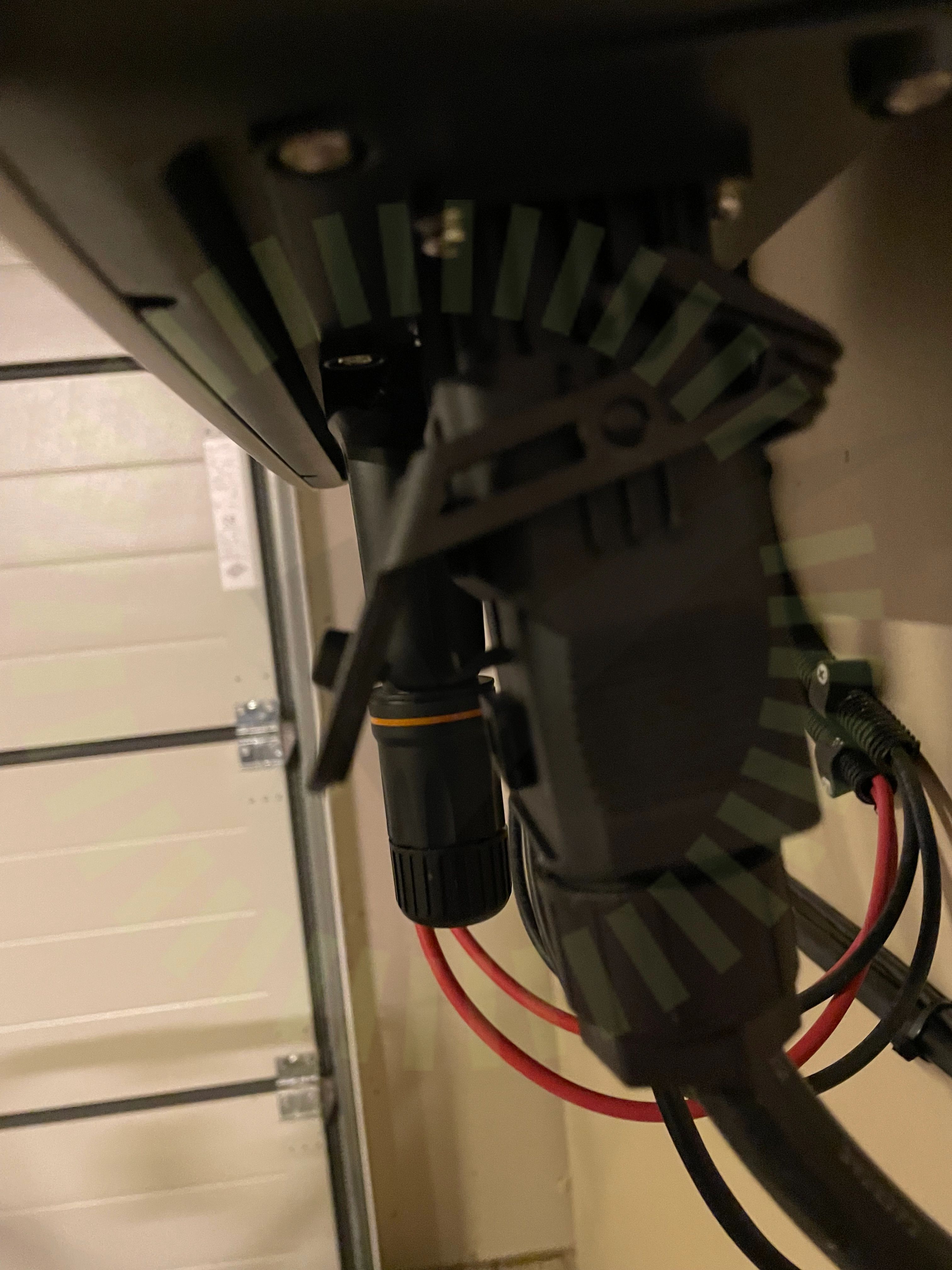

6.4 Förskruvning

Inte godkänd

Växelriktarens AC kontakt är inte korrekt låst i växelriktaren.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

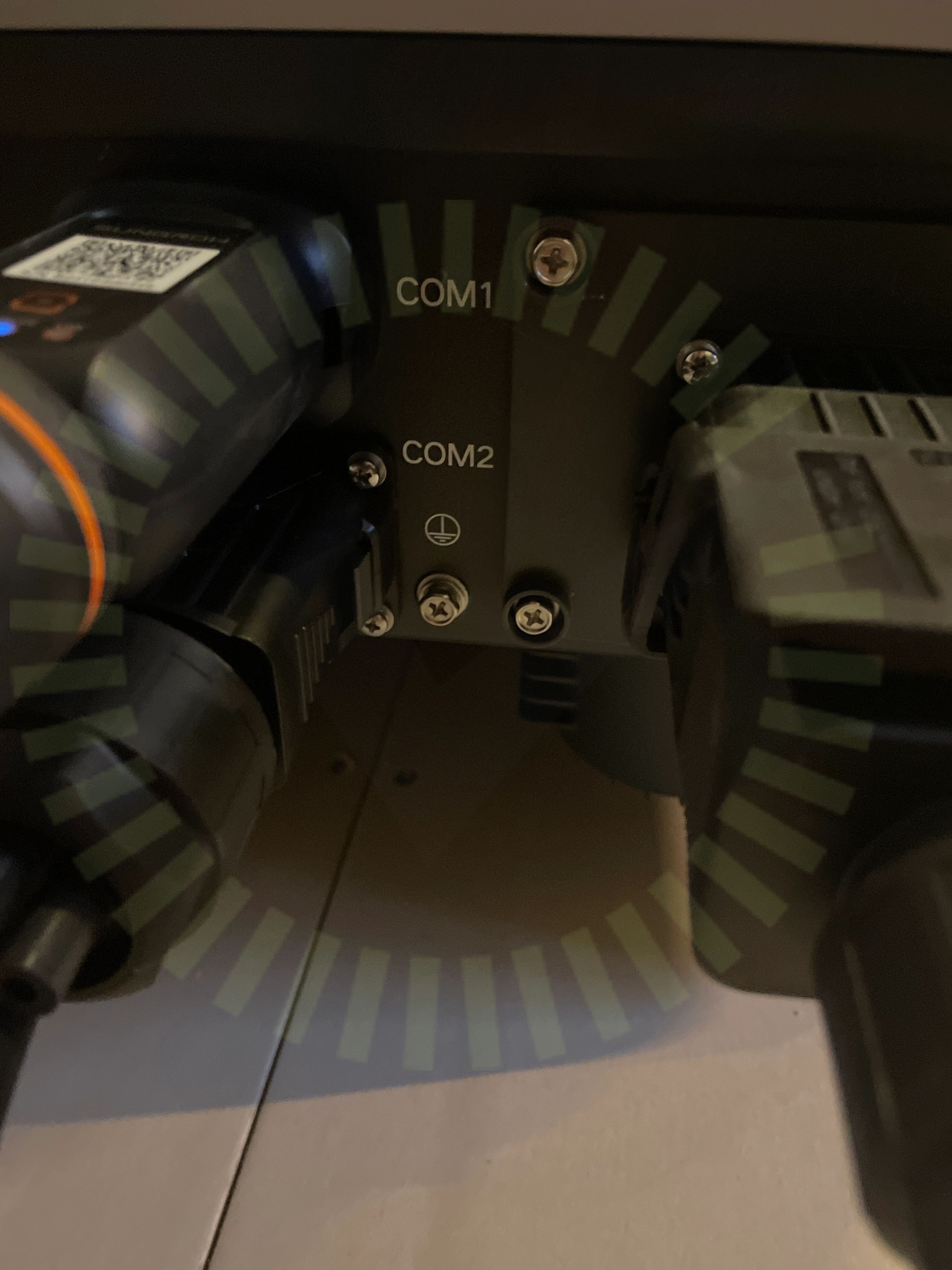

6.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

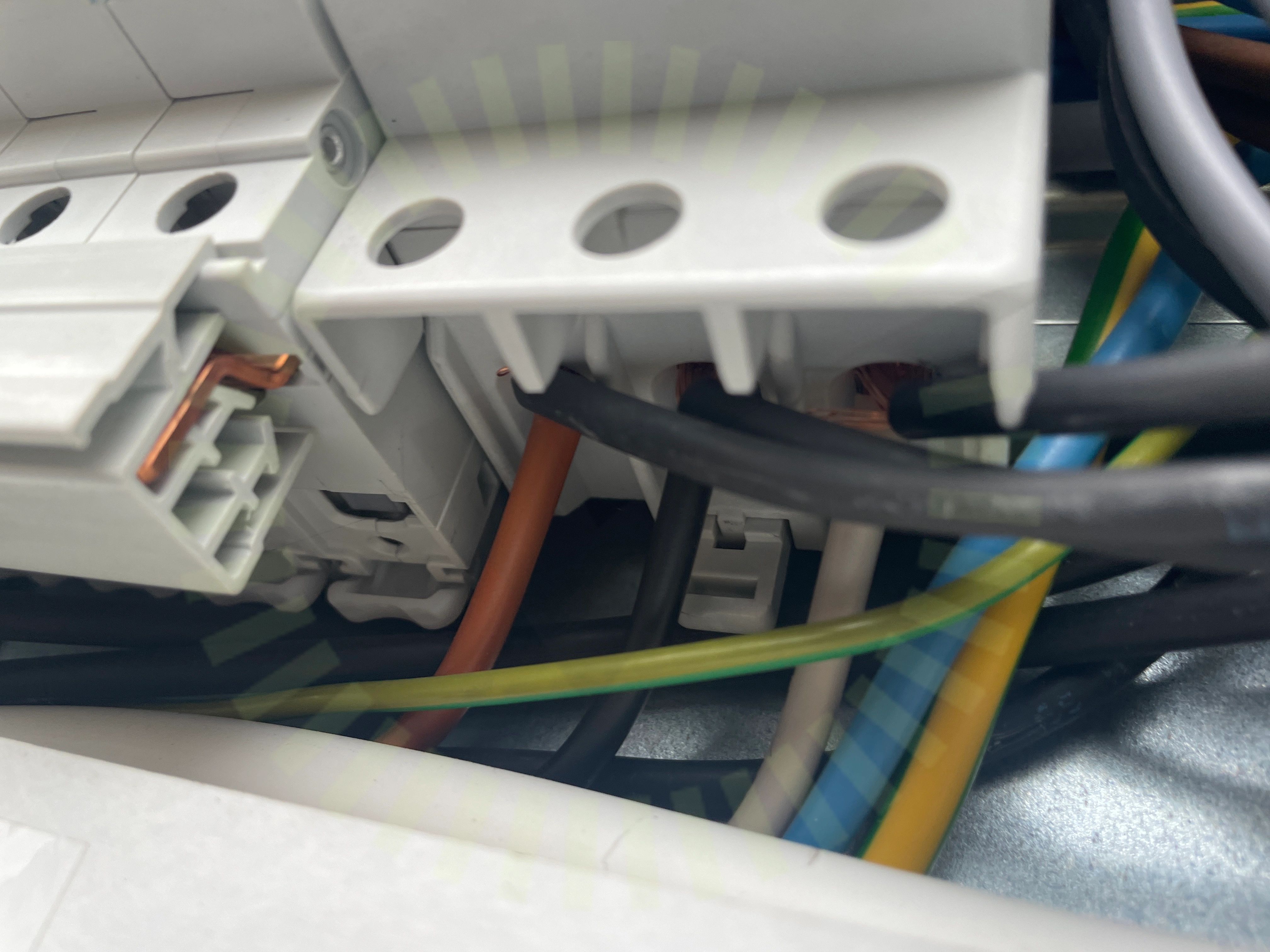

6.6 Kardeler

Inte godkänd

Ledarändarna ska hanteras så att kardelerna inte separeras.

SS 436 40 00 (526.8.1)

6.7 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan.

SS 436 40 00 (522.6.2)

6.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

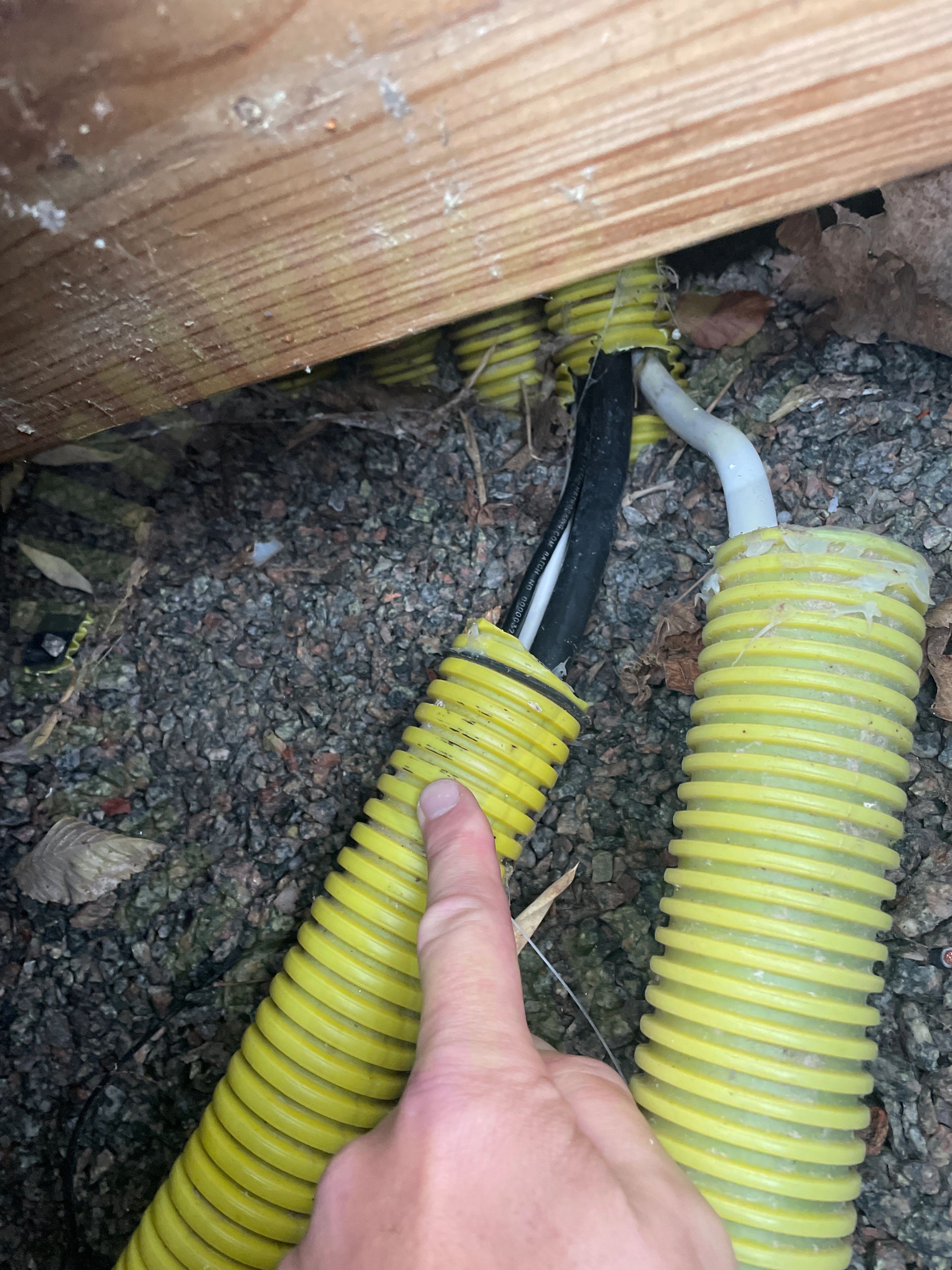

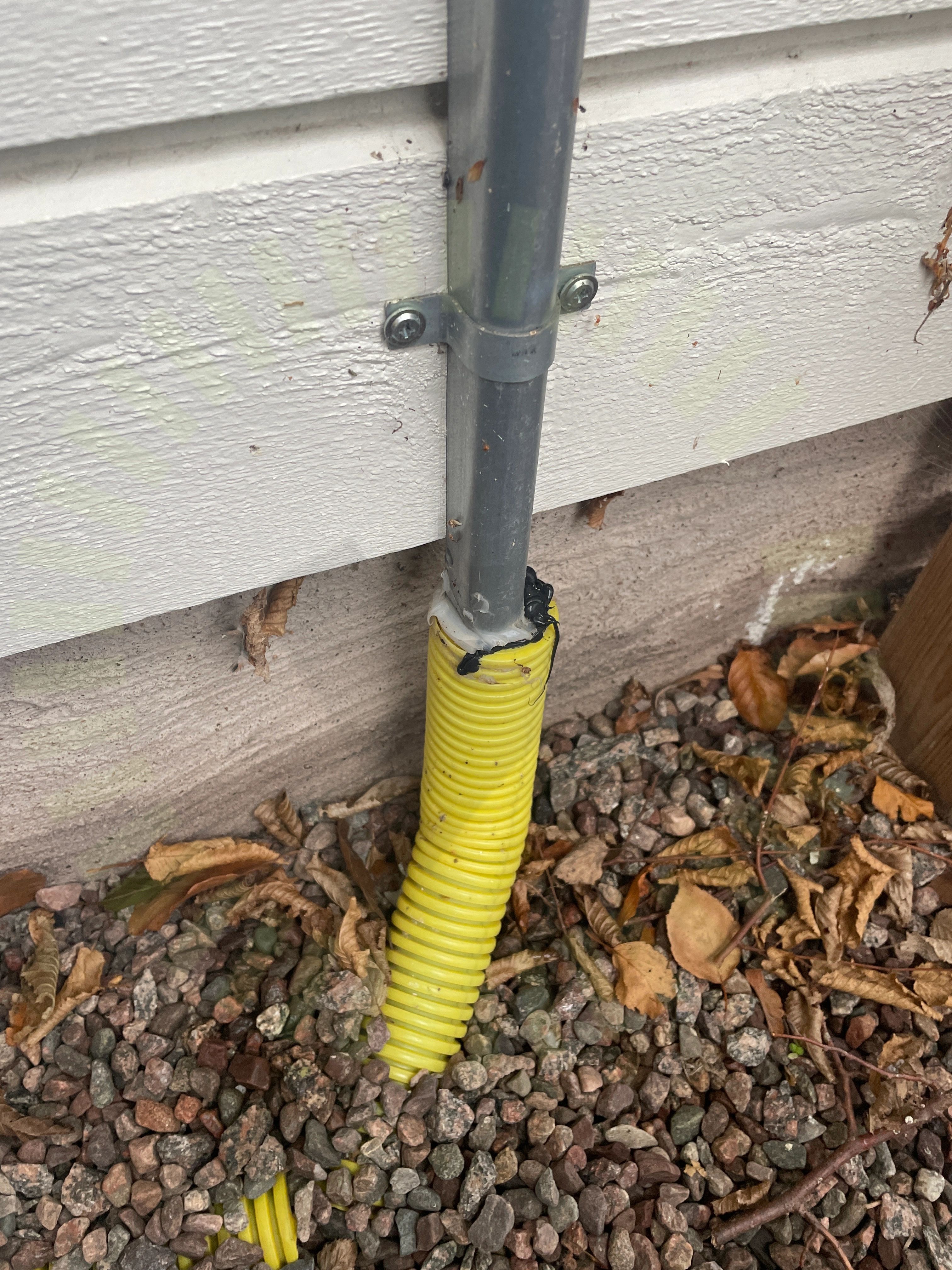

6.9 Väderbeständigt material

Inte godkänd

Använt markrör ej dokumenterat väderbeständigt, uppdraget ovan jord och utsätts för UV ljus.

Godkända kontrollpunkter

31/40

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Matning till smartmätare

Placering

Signalkabel till växelriktaren

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderskydd

Växelriktarens IP klassning
