Besiktningsrapport

9.5

Installation genom

Takkraft

Datum

27 augusti 2026

Ort

Vallentuna, Stockholms län

Klämmornas överlappning

Skador på panel

96% godkända4% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

MontagesystemNordmount: Papptak

VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DMxxxG12RT-G54HBB

Anmärkningar

3/18

2.1 Lutning

Inte godkänd

Panelernas lutning är lägre än vad tillverkaren kräver. 3 graders lutning.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 8

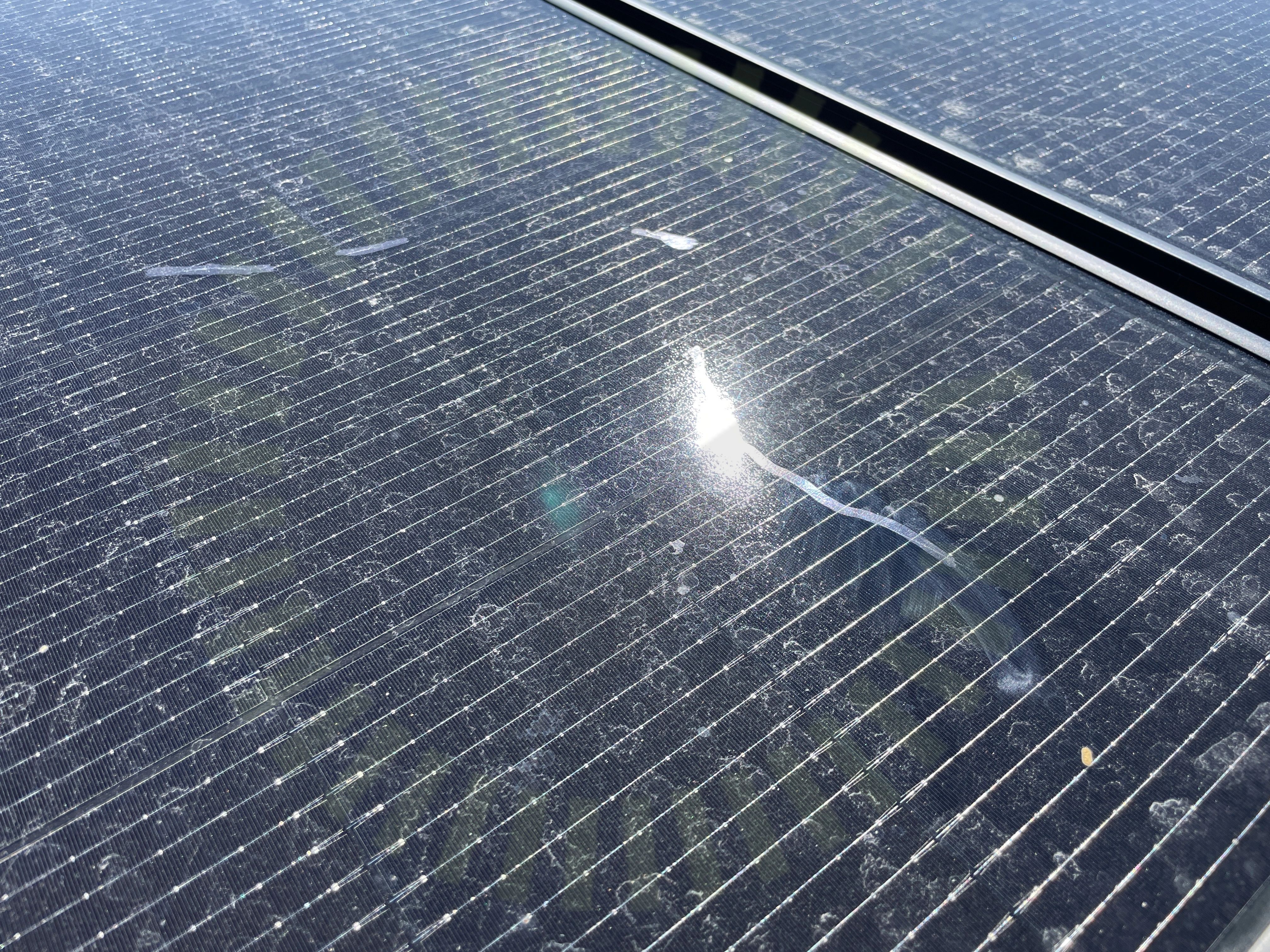

2.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

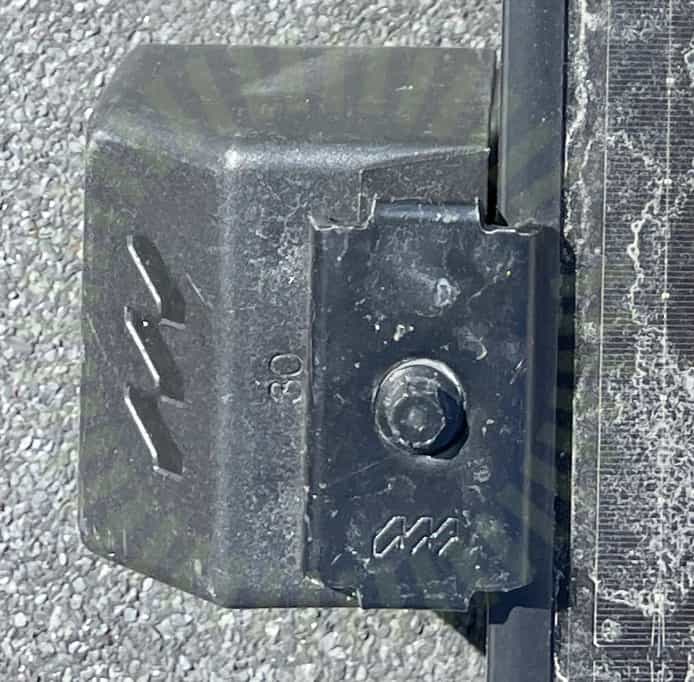

2.3 Klämmornas överlappning

Inte godkänd

Klämmor ligger inte intryckta mot ramen samt behövs intyg för klämman då den inte följer paneltillverkarens krav.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKopplingslåda böjradieKontaktdonPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Eastron: Sigen Sensor TP-CT120-DH

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Nordmount: Papptak

Anmärkningar

1/24

4.1 Snö- och Vindlastberäkning

Inte godkänd

Snö och vindlastberäkningen är inte godkänd och därför gäller inte fulla garantier, utnyttjande graden är för hög.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

22/24

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStödplatta infästningStödplatta placeringSvetsning av pappSäkerhetsavståndVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Infästning i råspont

SigeEnergy: SigenStor EC 5.0-25.0 TP

Godkända kontrollpunkter

48/48

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
