Besiktningsrapport

6.6

Installation genom

Svea Solar

Datum

29 september 2021

Ort

Täby, Stockholms län

Solpaneler: Kablar: Dragavlastade

Skenor: Slutfäste

Optimerare: Placering

+ 7

75% godkända25% ej godkända

Om installationen

PanelerVertex DE09.05

OptimerareP370-P505

MontagesystemStanding Seam Clamp

VäxelriktareSE17k

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

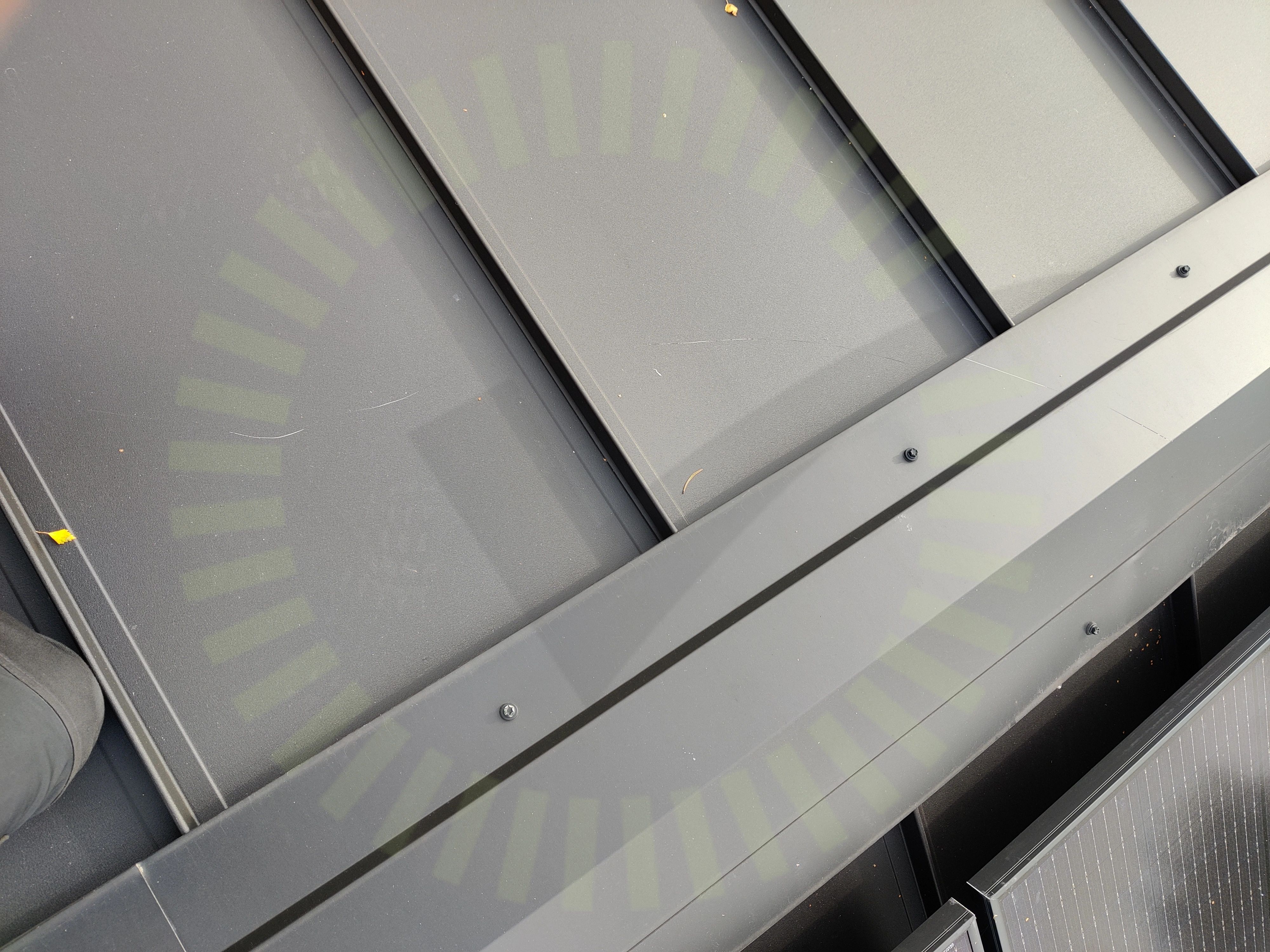

1.1 Skada

Inte godkänd

Skada hittad på fastigheten efter installation.

Godkända kontrollpunkter

1/2

Skräp

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Schletter: Standing Seam Clamp

Anmärkningar

6/28

3.1 Infästning: CC

Inte godkänd

Under projekteringen får installatören fram ett avstånd som ska vara mellan klämmorna. Detta ska följas då beräkningen ligger som underlag för installationen.

Tillverkarens anvisningar

3.2 Infästning: CC

Inte godkänd

Under projekteringen får installatören fram ett avstånd som ska vara mellan klämmorna. Detta ska följas då beräkningen ligger som underlag för installationen.

Tillverkarens anvisningar

3.3 Skenor: Termisk brytpunkt

Inte godkänd

Montaget följer inte tillverkarens anvisningar om termiskt brytpunkt på skenorna.

Tillverkarens anvisningar

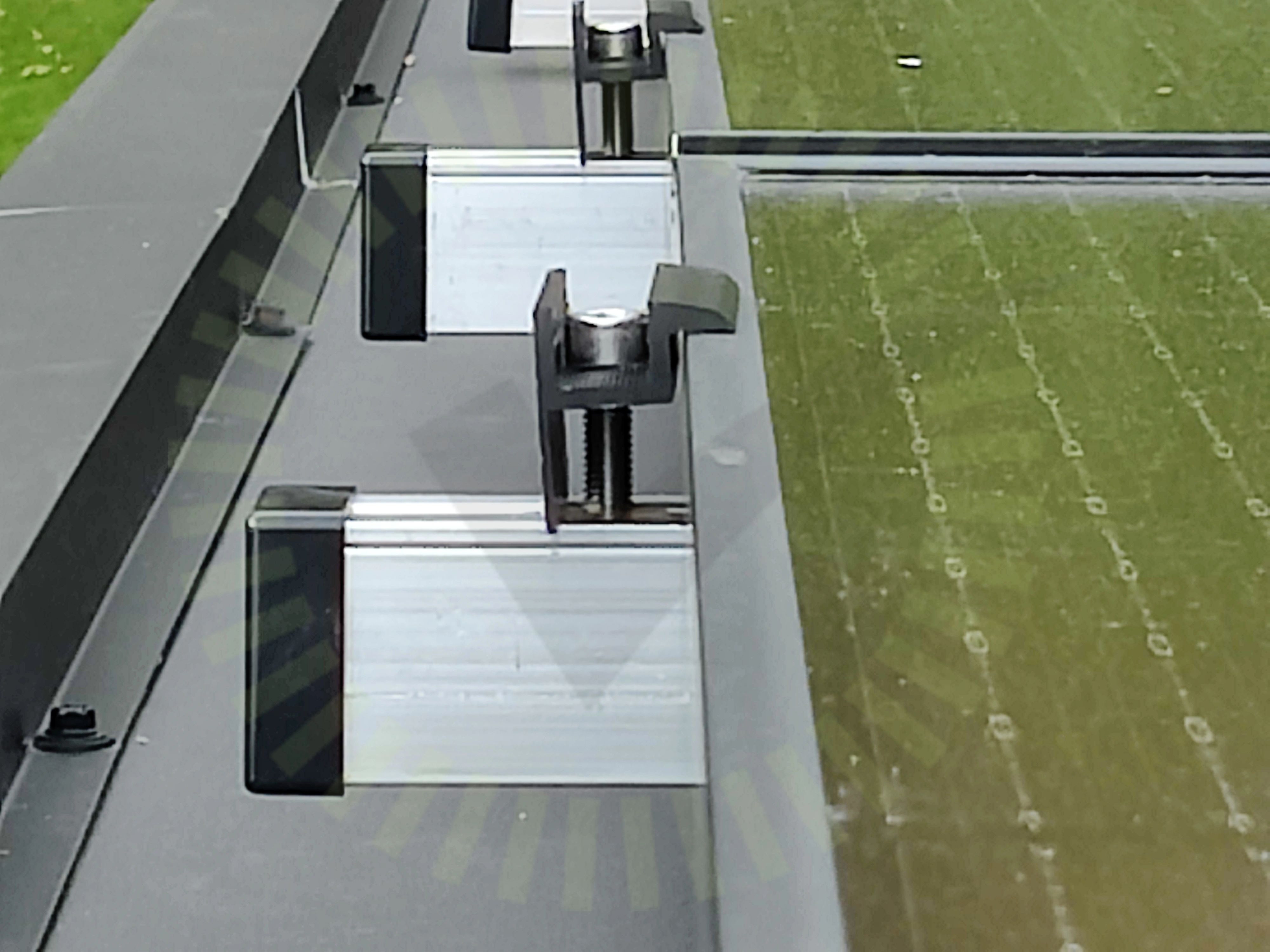

3.4 Skenor: Slutfäste

Inte godkänd

Panelens slutfäste är inte korrekt installerat.

Tillverkarens anvisningar

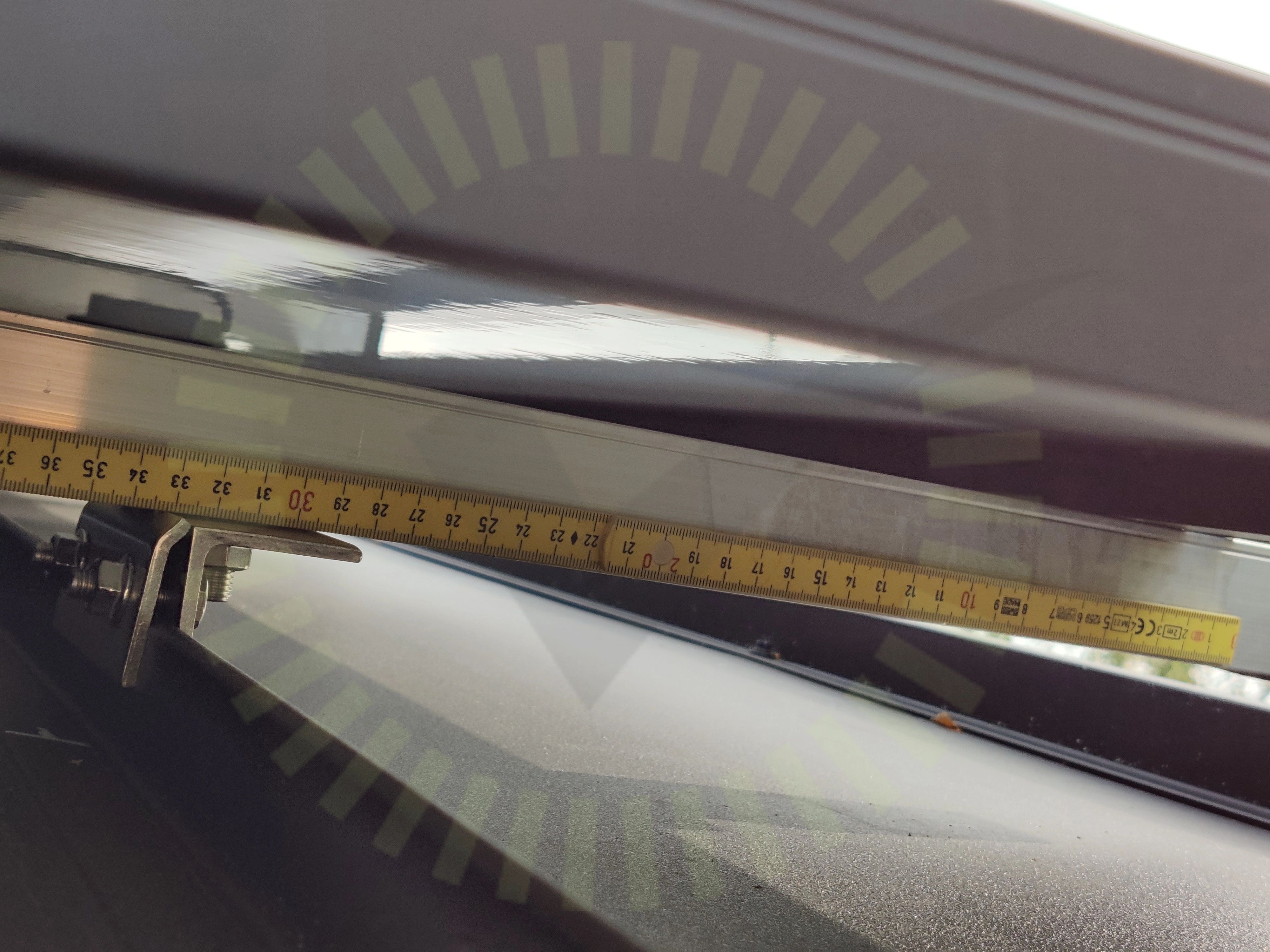

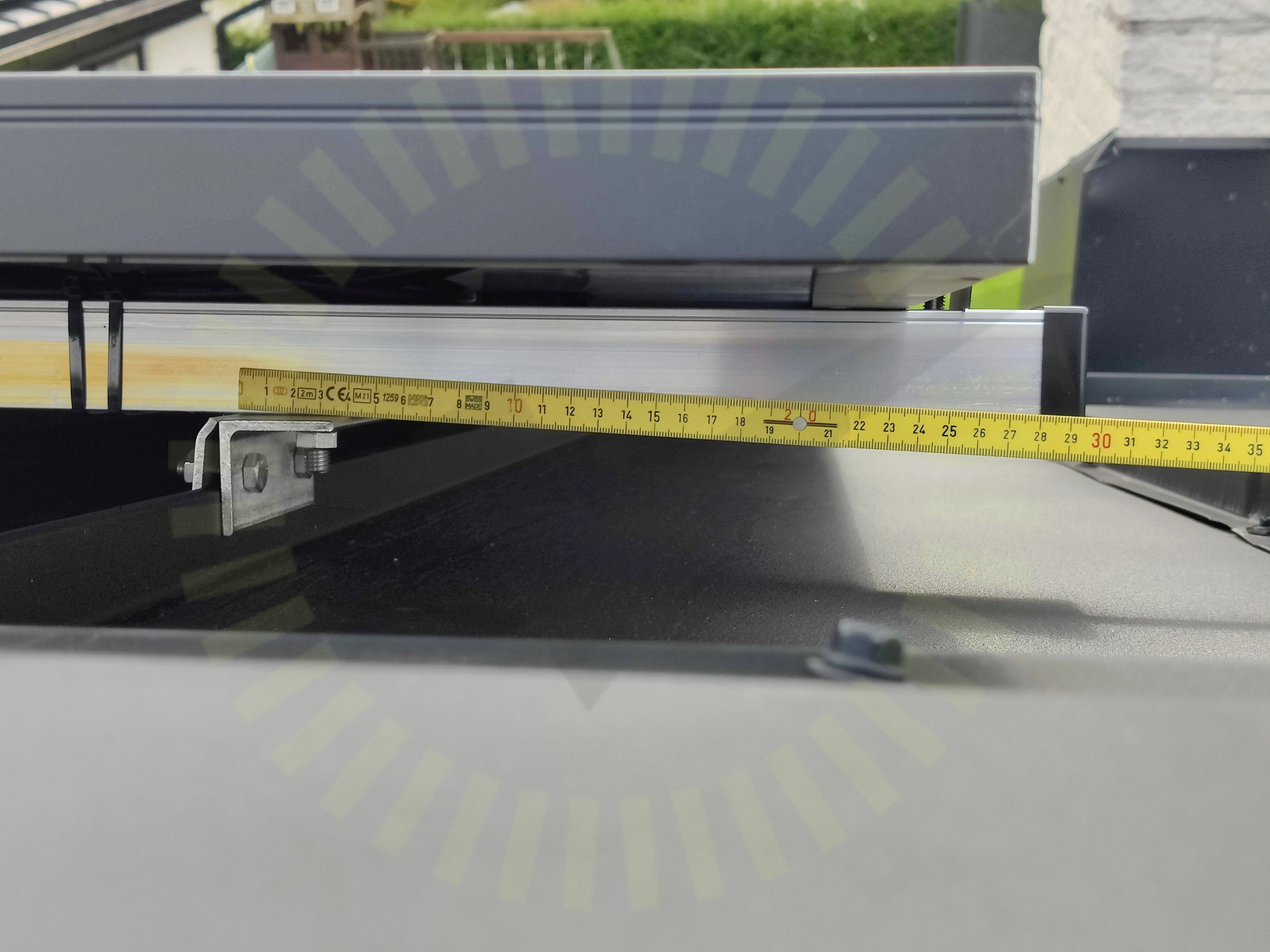

3.5 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

3.6 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/28

Infästning: Full kontaktInfästning: Full kontaktInfästning: Rakt monteradInfästning: Rakt monteradLikströmskabel: Skarp kantLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: SkyddLikströmskabel: UppfästningLikströmskabel: UppfästningLikströmskabel: Väderbeständigt materialLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: SkadorSkenor: InfästningSkenor: InfästningSkenor: SkarvSkenor: Slutfäste

SolarEdge: P370-P505

Anmärkningar

4/8

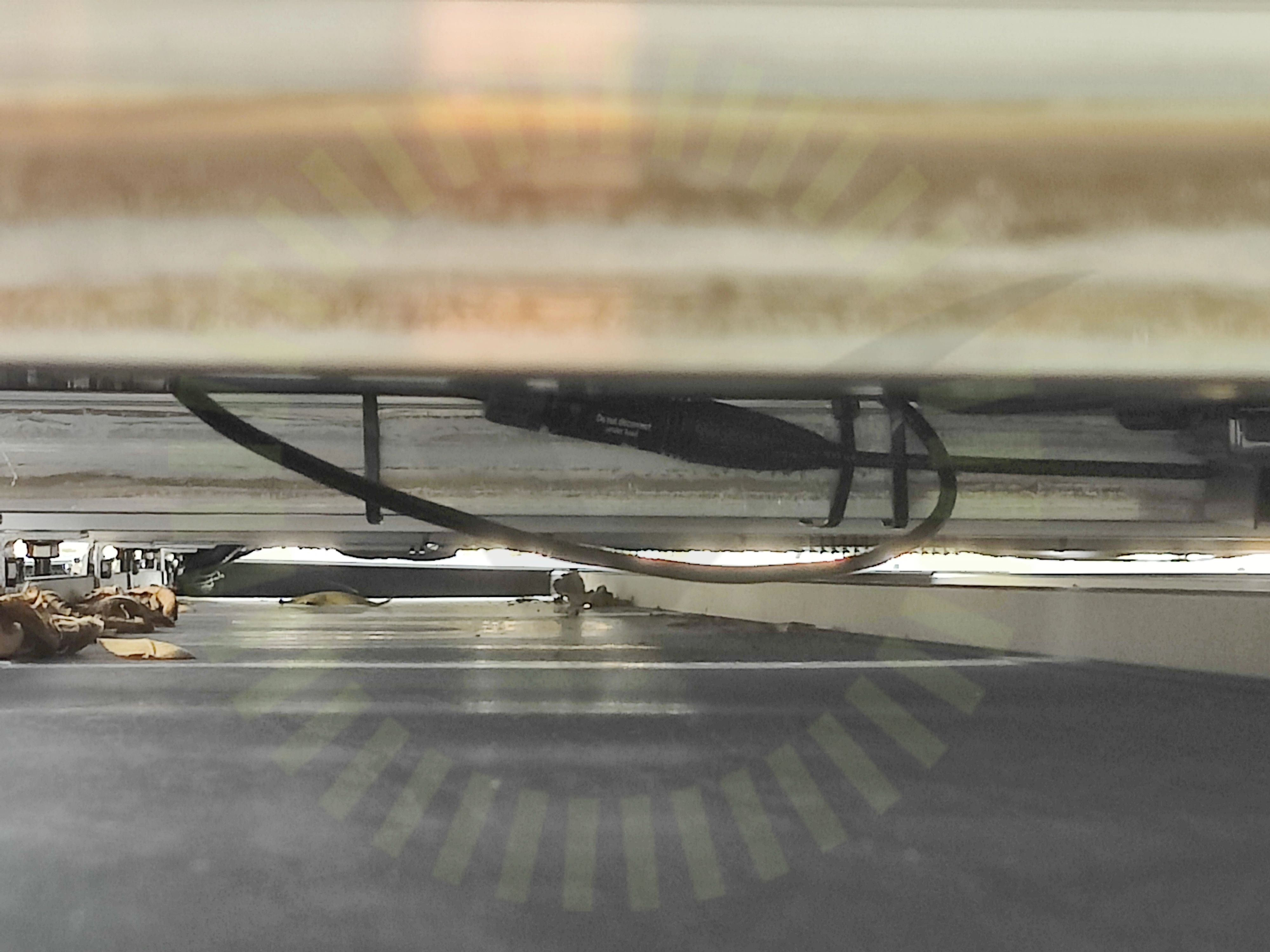

4.1 Optimerare: Kontakter

Inte godkänd

Om kontakter inte är kompatibla utvecklar dem mer värme och riskerar att antända.

Tillverkarens anvisningar

4.2 Optimerare: Kontakter

Inte godkänd

Om kontakter inte är kompatibla utvecklar dem mer värme och riskerar att antända.

Tillverkarens anvisningar

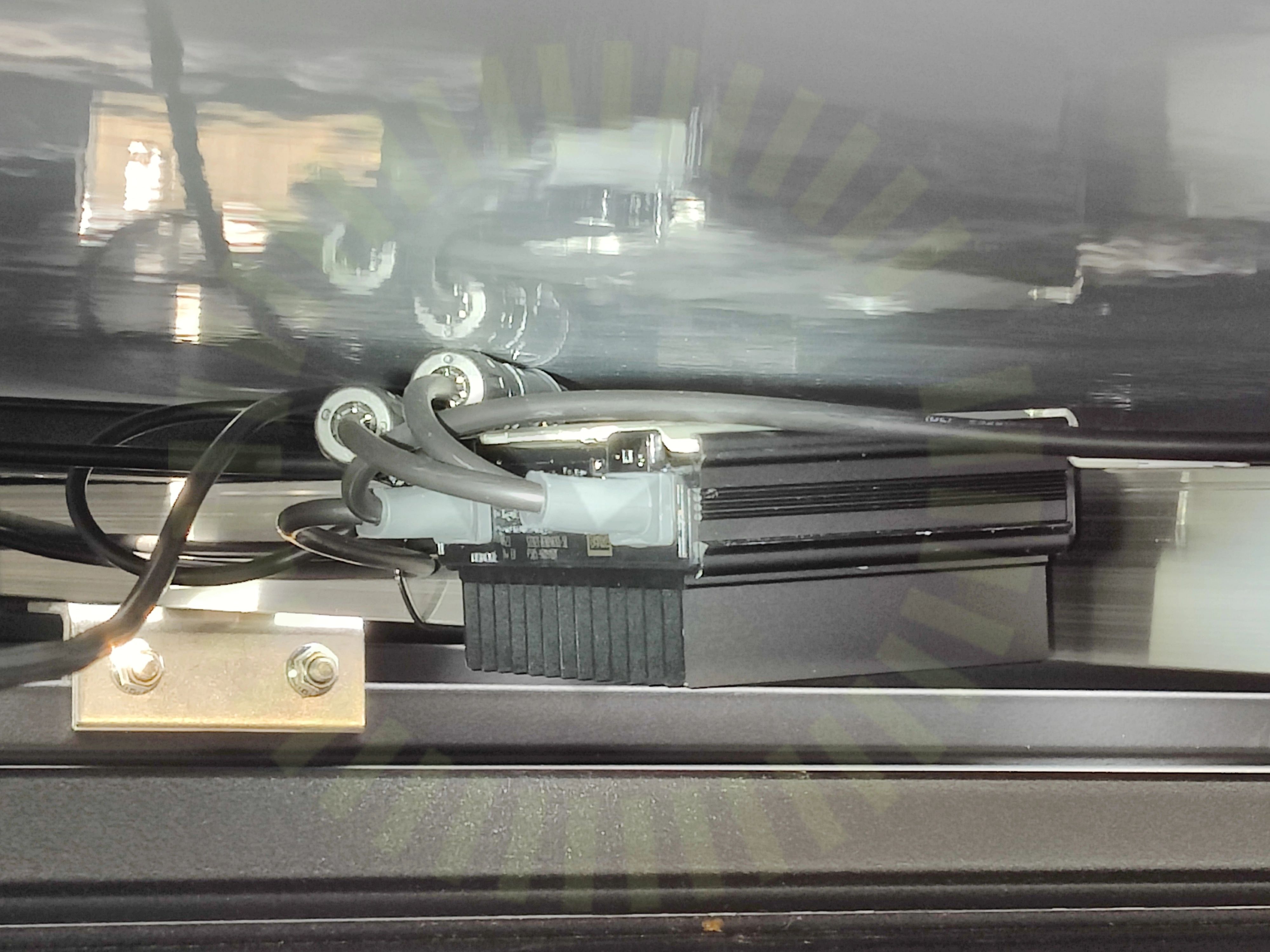

4.3 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

4.4 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/8

Optimerare: DragavlastadeOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: Fastsäkring av produkt

SolarEdge: SE17k

Anmärkningar

4/26

5.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

5.2 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

5.3 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

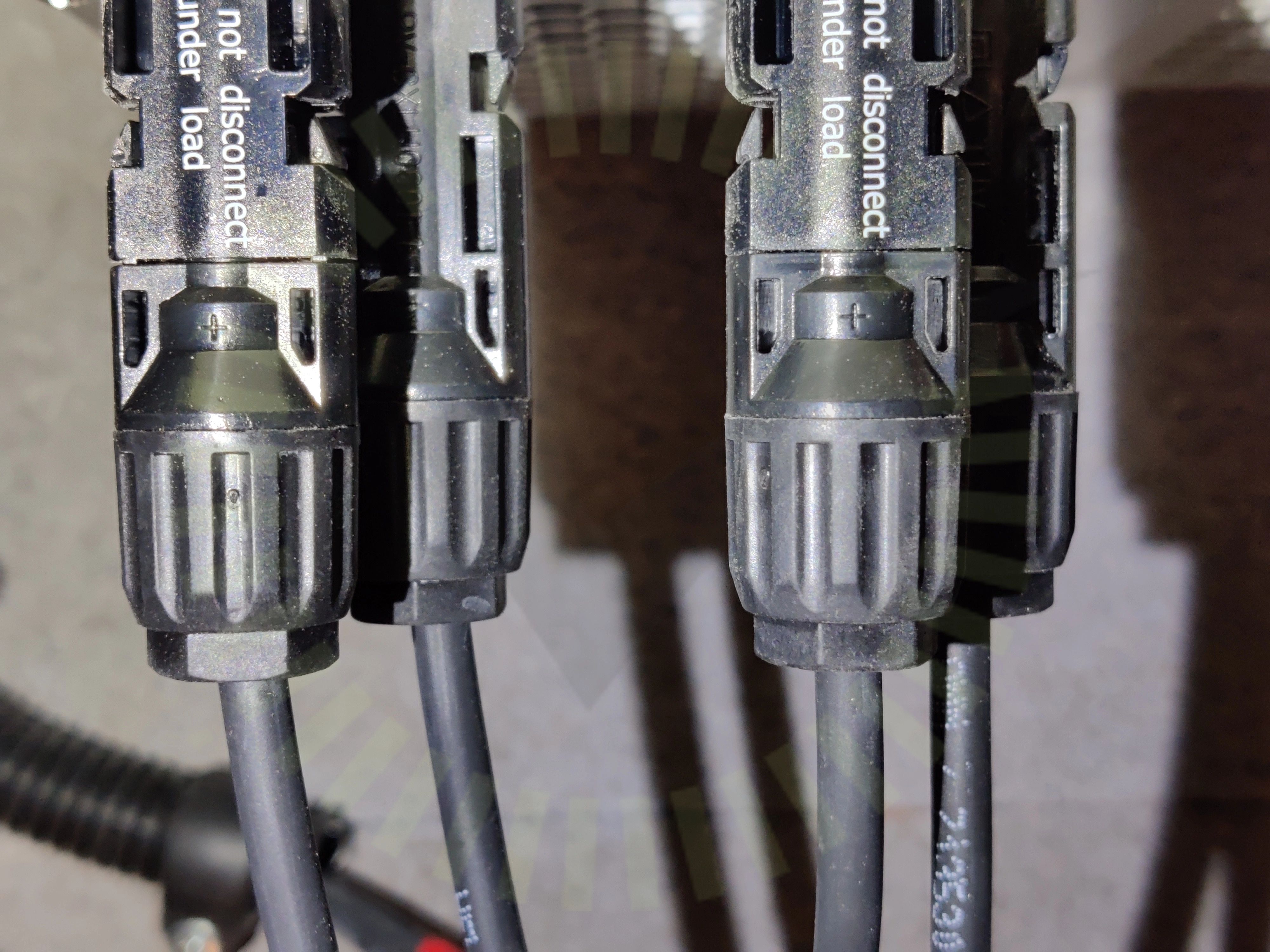

5.4 Växelriktare: El: Kontakter

Inte godkänd

Kontakter är inte från samma tillverkare. Kontakter som inte är kompatibla ökar risken för bränder och kan skada anläggningen.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

20/26

Elektriskt: KabeldimensionElektriskt: SäkringarTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVäxelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: Placering: AvståndVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

2/26

Varselmärkning: Tillförlitligt fästVäxelriktare: El: Dimensionering

Trina: Vertex DE09.05

Anmärkningar

6/24

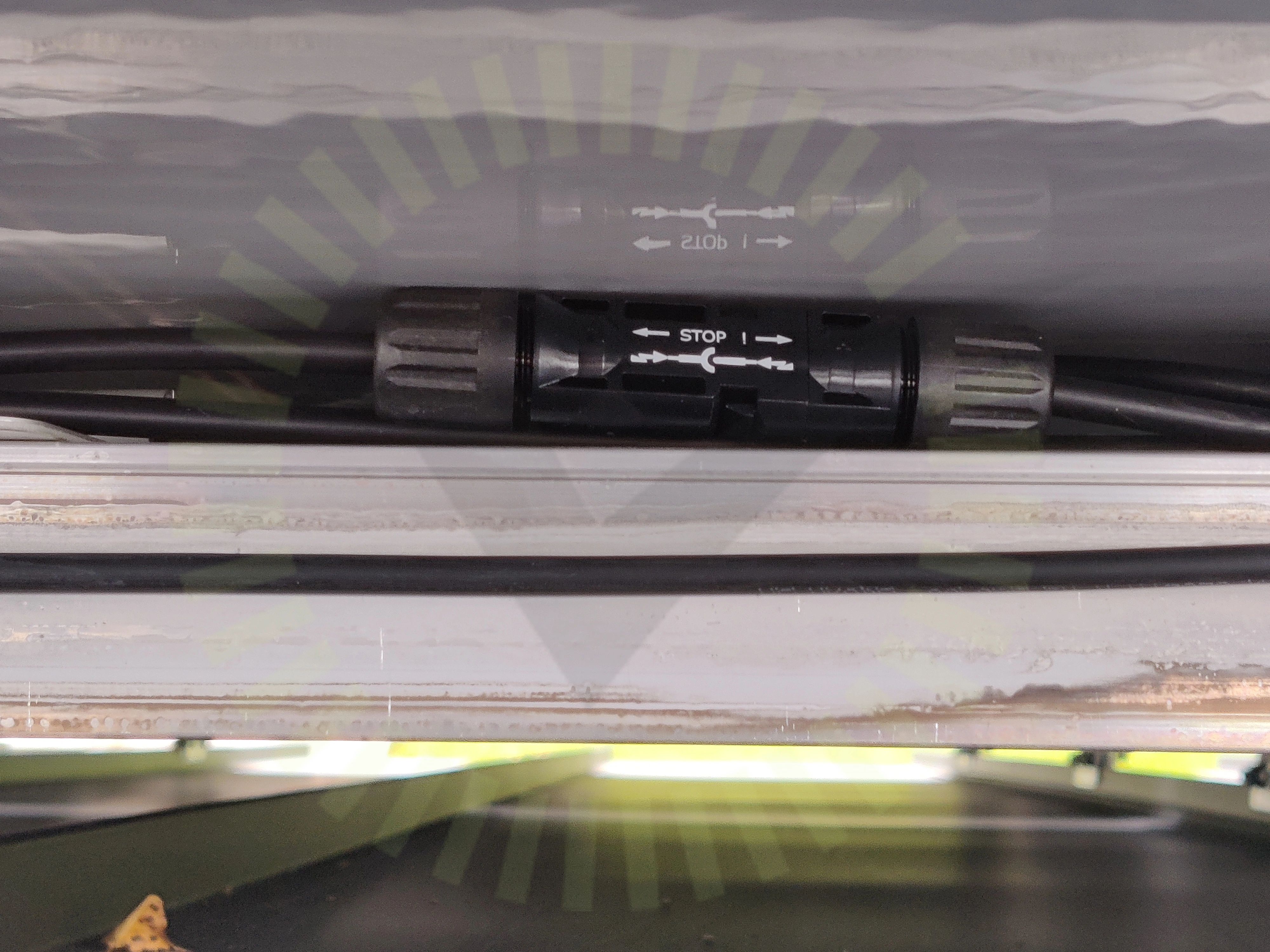

6.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

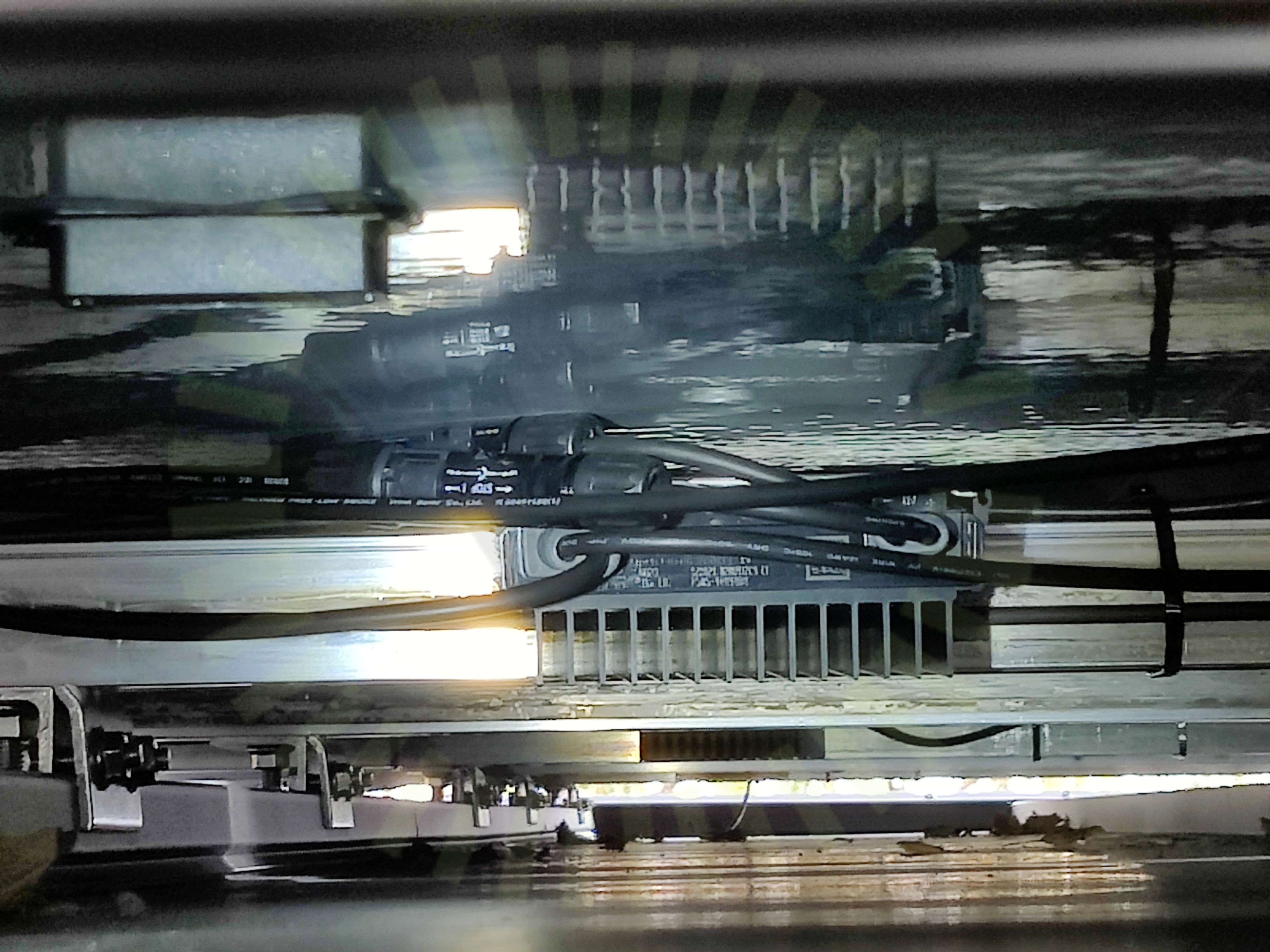

6.2 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

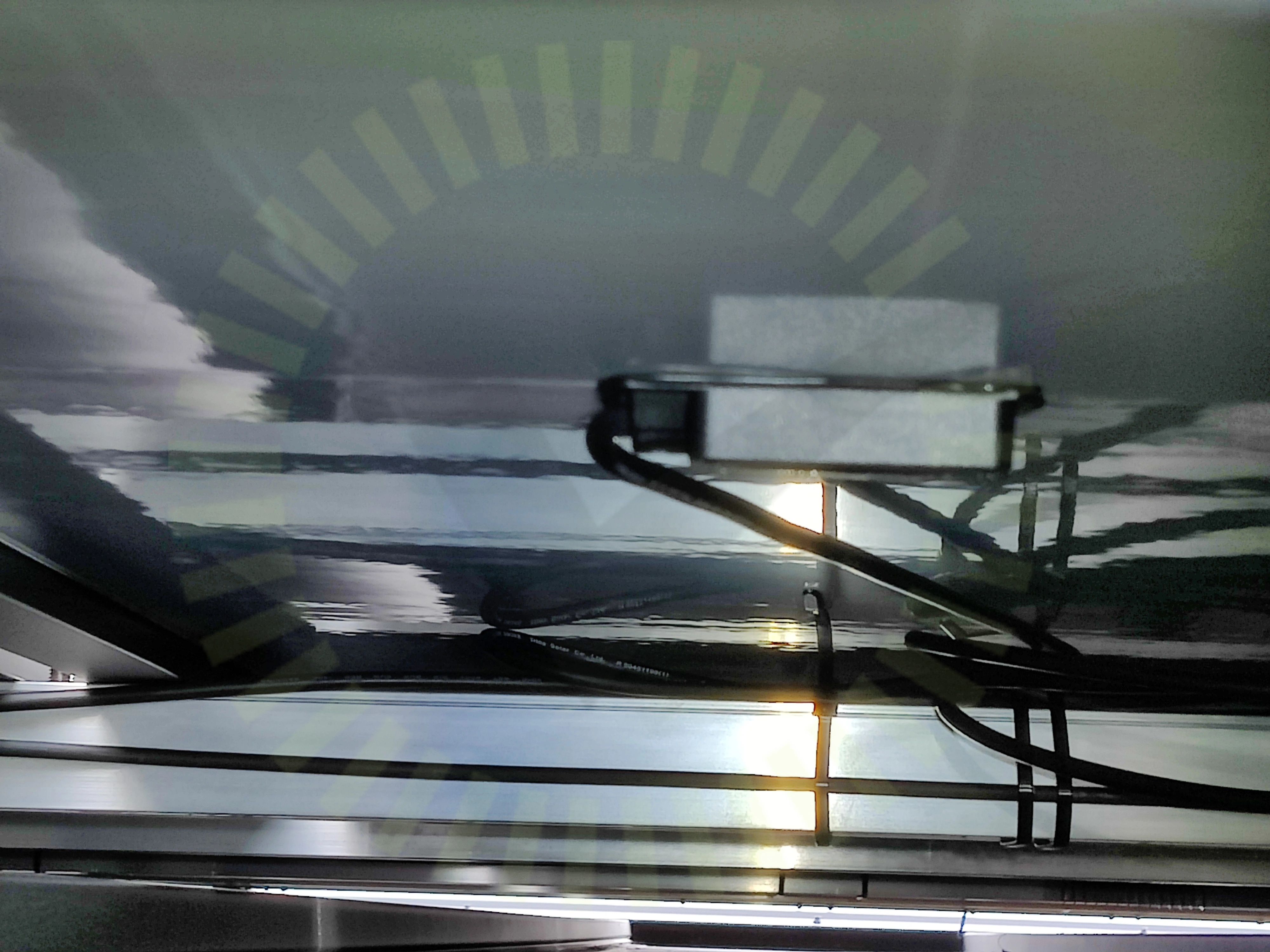

6.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

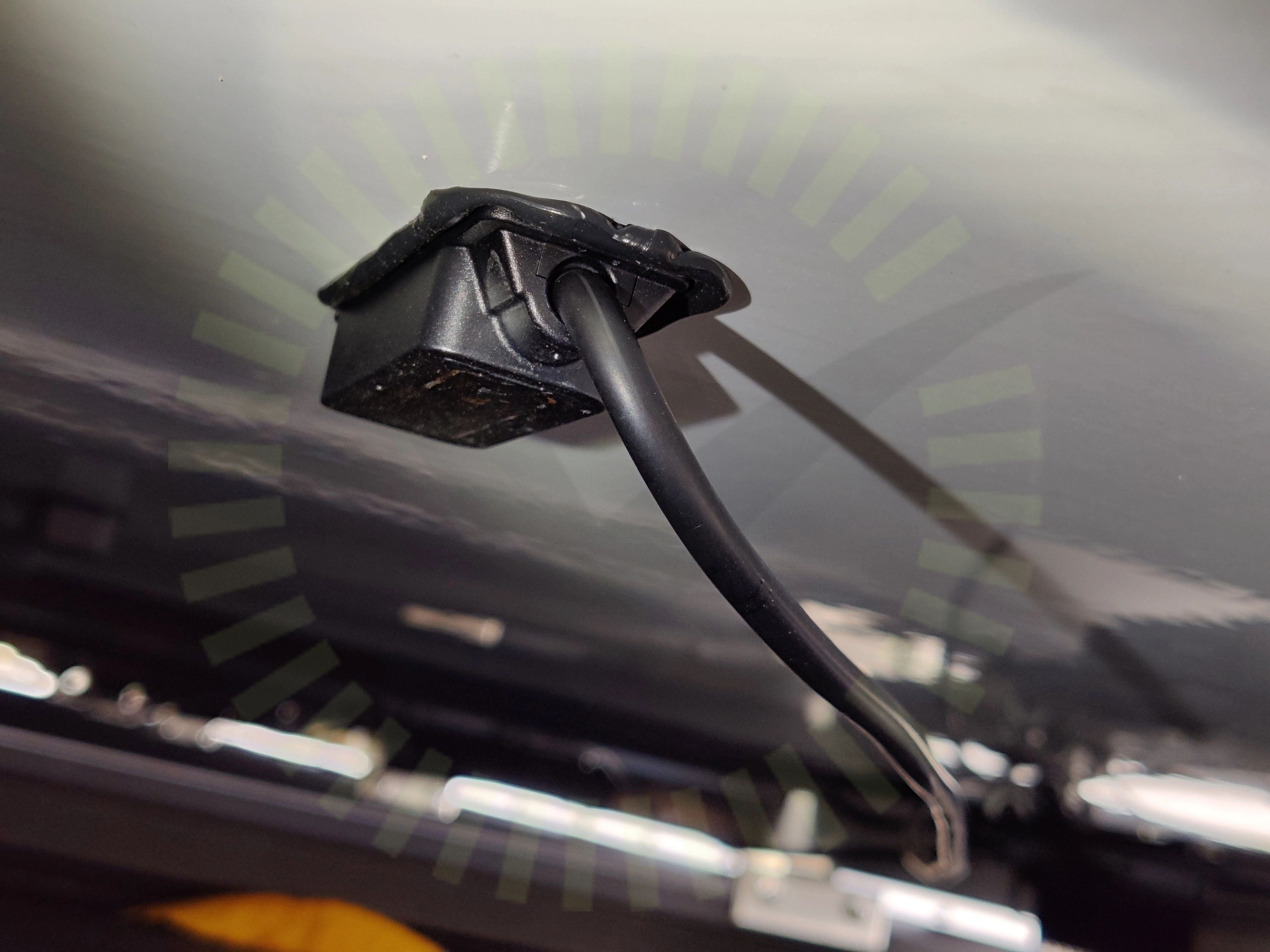

6.4 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

6.5 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma typ.

SS 436 40 00 (712.526.1)

6.6 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma typ.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

18/24

DC: EMCDC: EMCSolpaneler: Bakstycke: SkadorSolpaneler: Bakstycke: SkadorSolpaneler: Fästen: PlaceringSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Fästen: ÖverlappningSolpaneler: Glas: SkadorSolpaneler: Glas: SkadorSolpaneler: Ram: DräneringshålSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: MellanrumSolpaneler: Ram: SkadorSolpaneler: Ram: Skador
