Besiktningsrapport
7.2
Installation av
TE GE EL Installationer AB
Datum
28 mars 2024
Ort
Kungsbacka, Hallands län
Stress på kontakter
Klämmornas placering
Kontaktdon

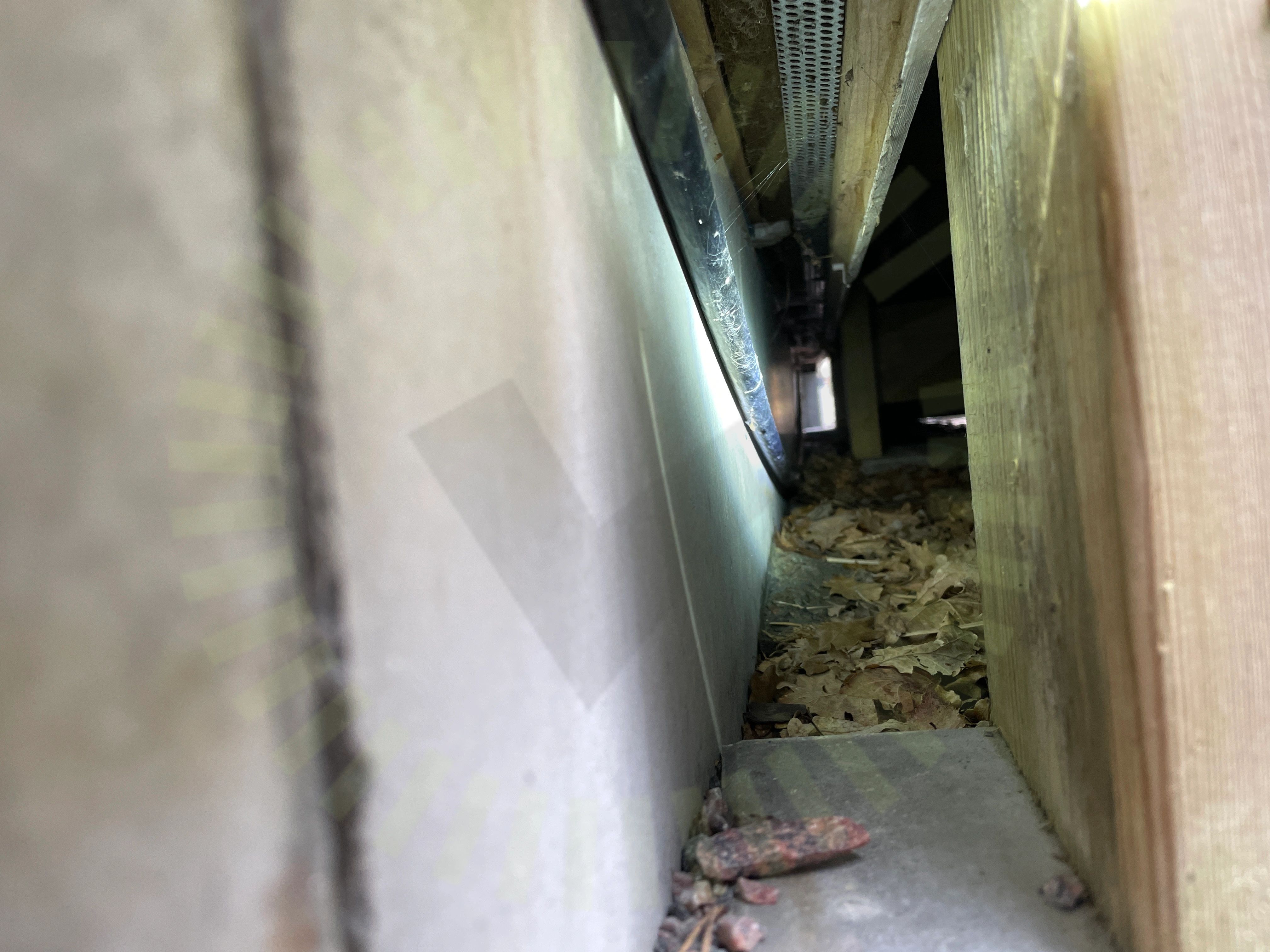

+ 10
77% godkända
23% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 xxx/MR
Montagesystem
Van Der Valk: Strongline Heavy Duty roof hook
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av TE GE EL Installationer AB som har ett lågt snittbetyg på 7.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
5/16

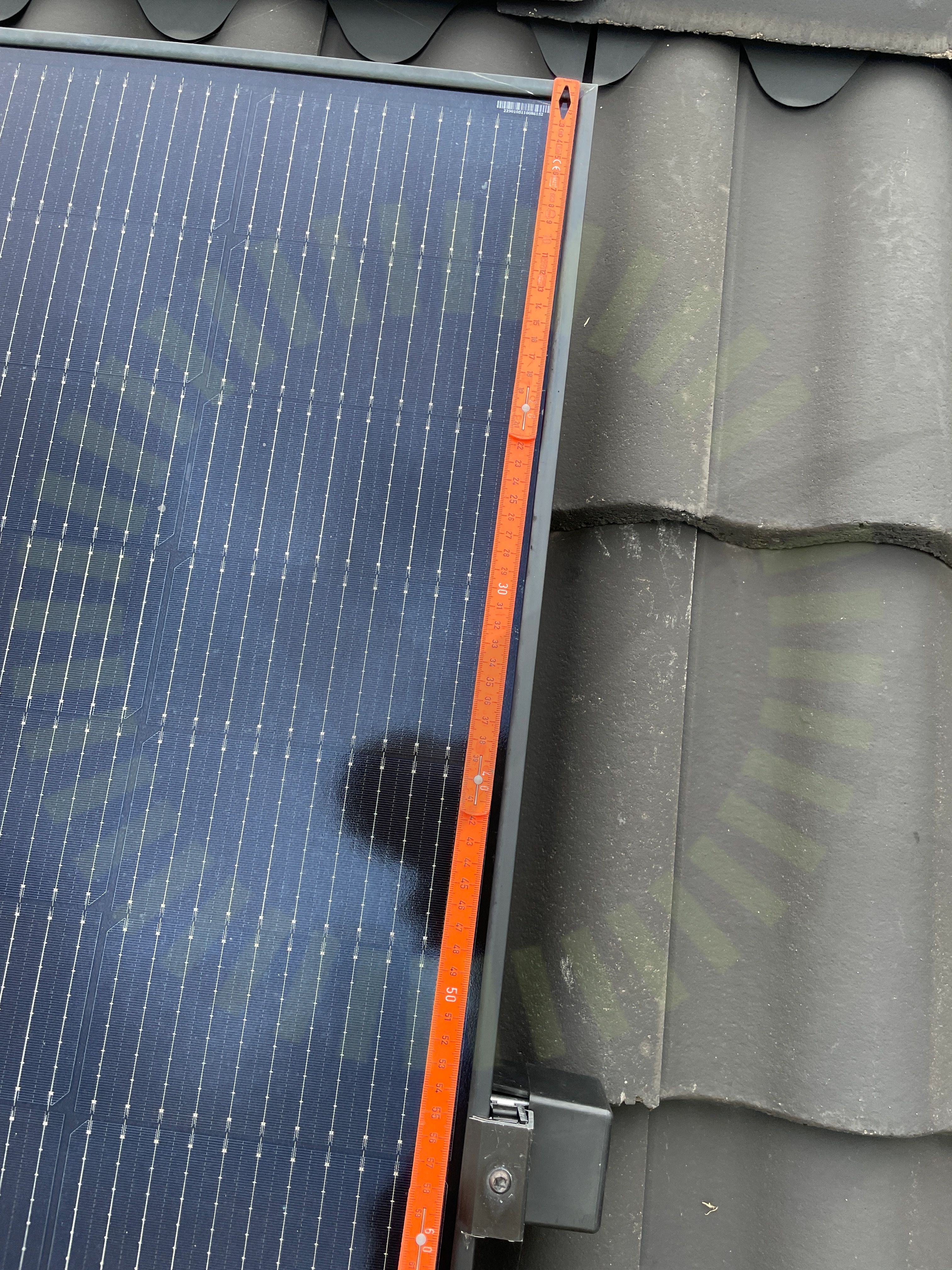

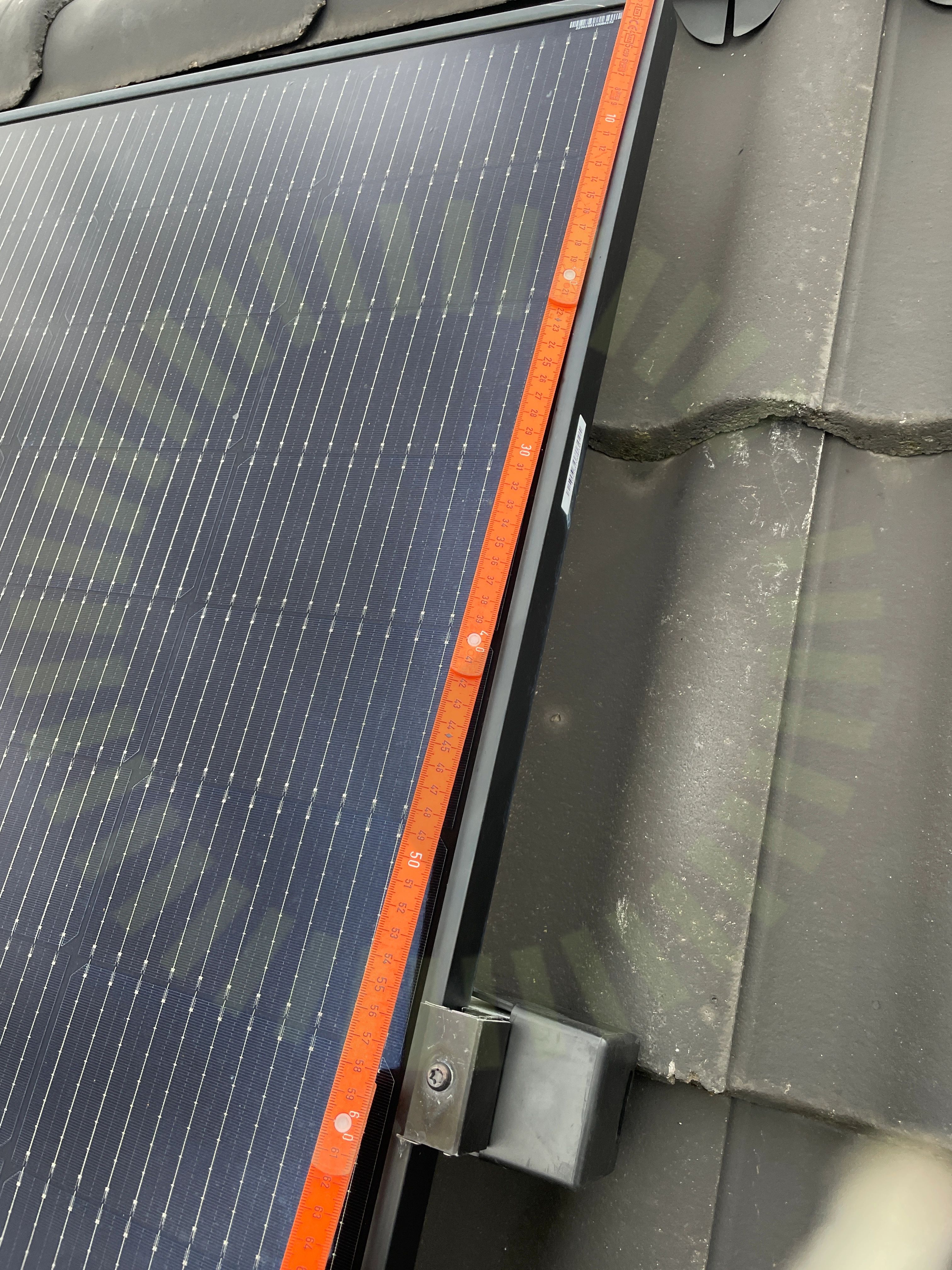

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

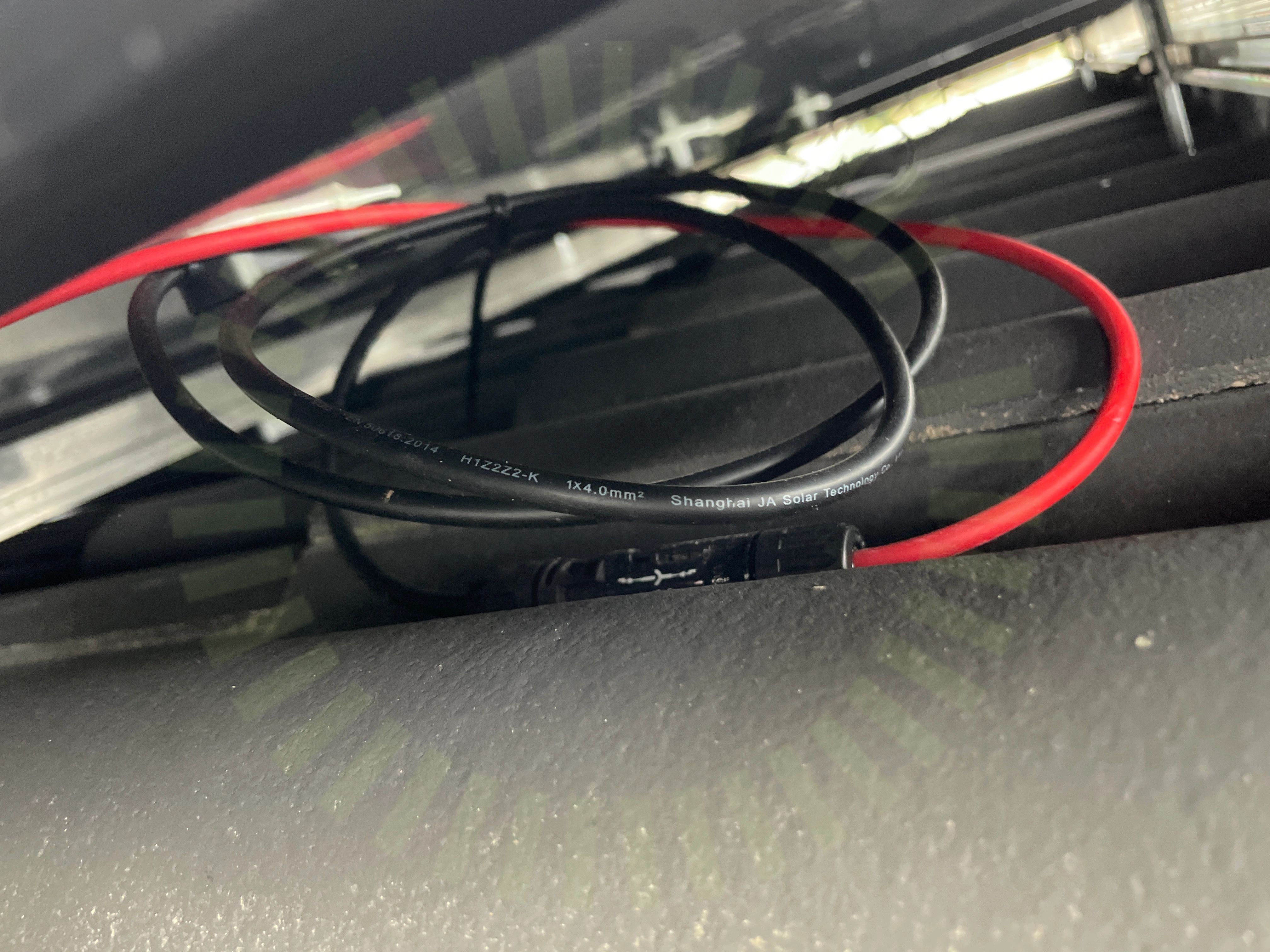

3.2 Kontaktdon
Inte godkänd
Kontakter ligger där vatten kan ansamlas.

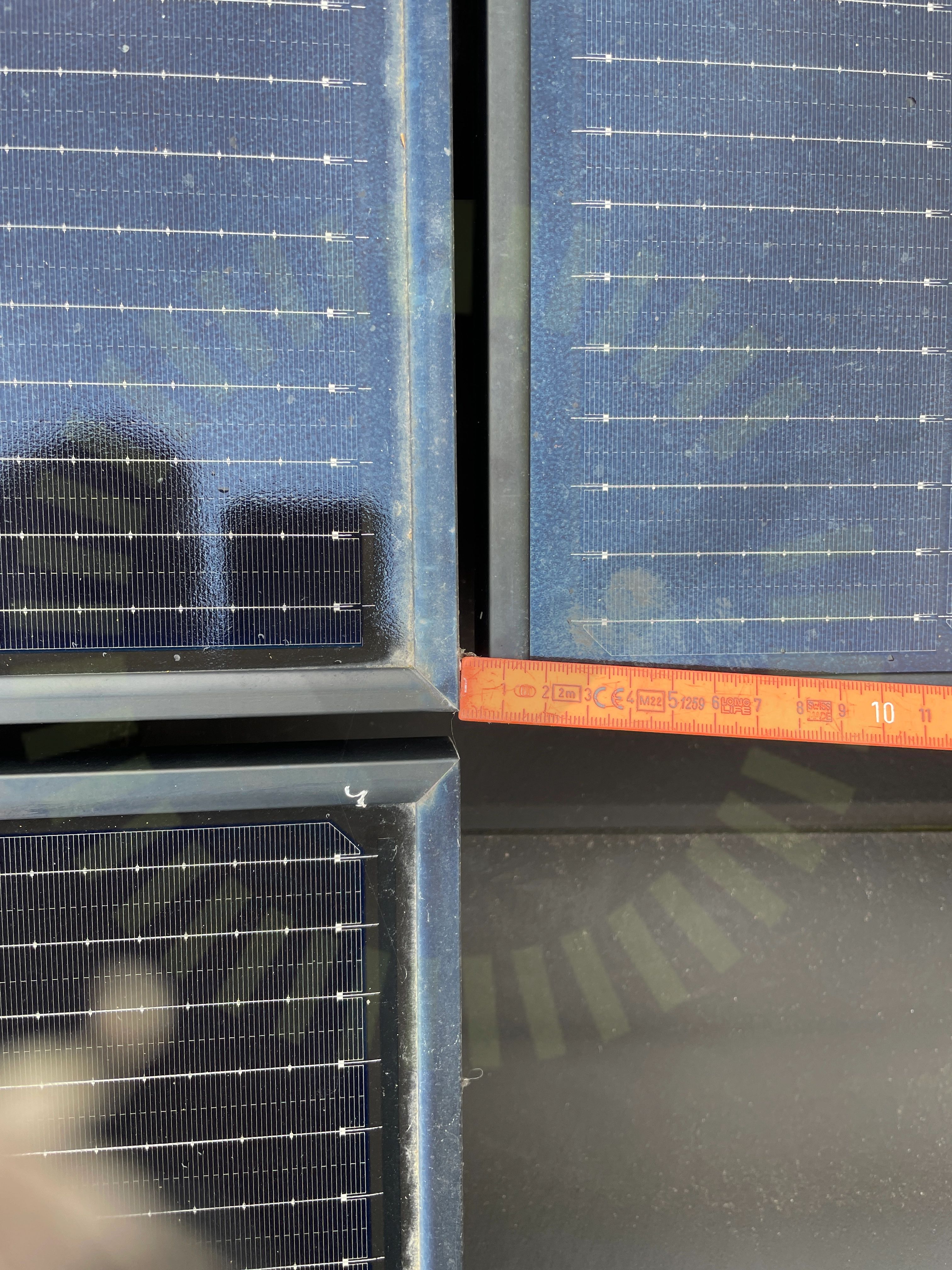

3.3 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.

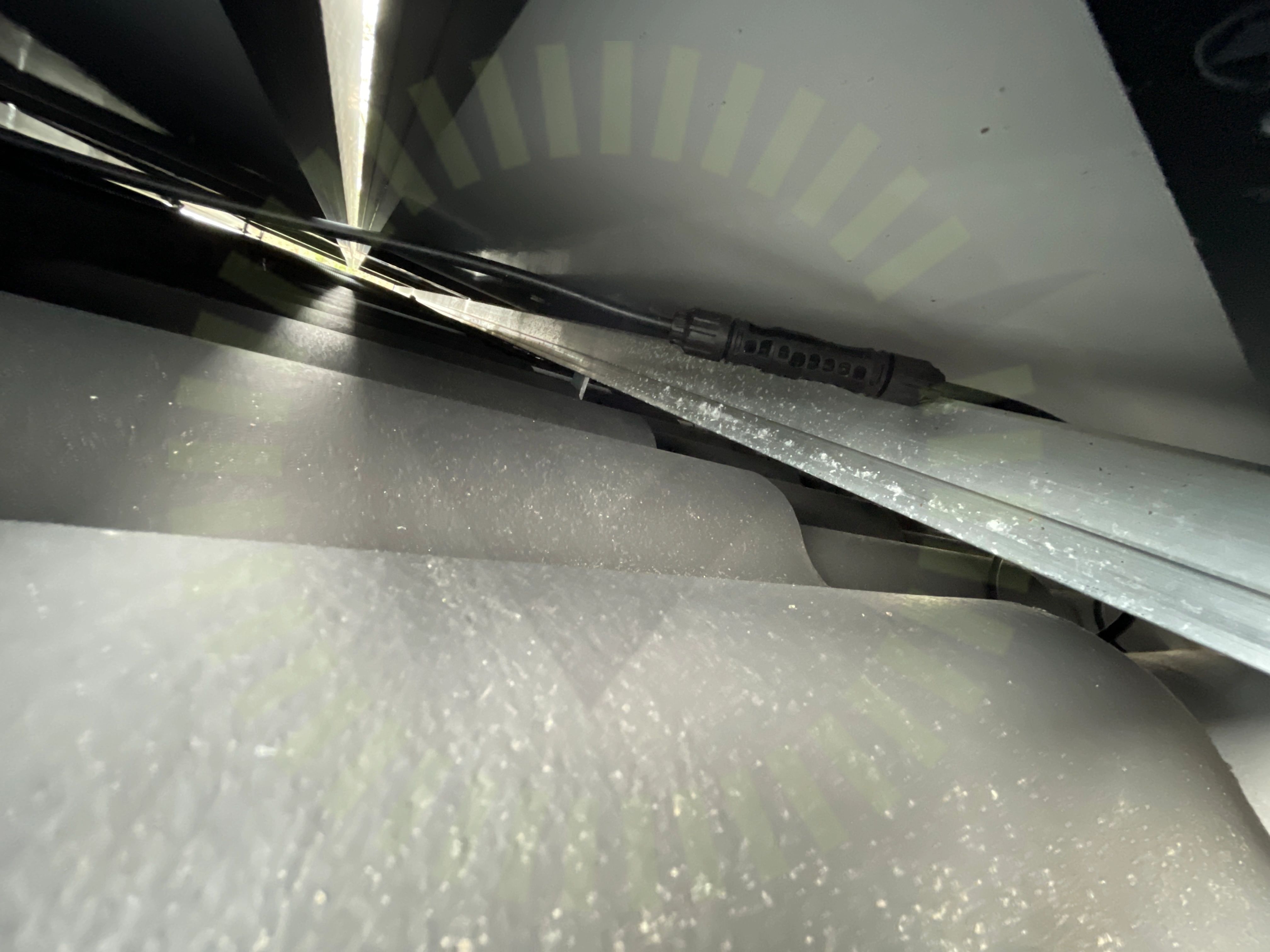

3.4 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
3.5 Strängförläggning
Inte godkänd
Strängarnas ledare följer ej varandra och skapar en öppen slinga.
Godkända kontrollpunkter
11/16
Tak 1, Trina: TSM-DE09.08
Anmärkningar
1/5
4.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Godkända kontrollpunkter
4/5
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
6/21

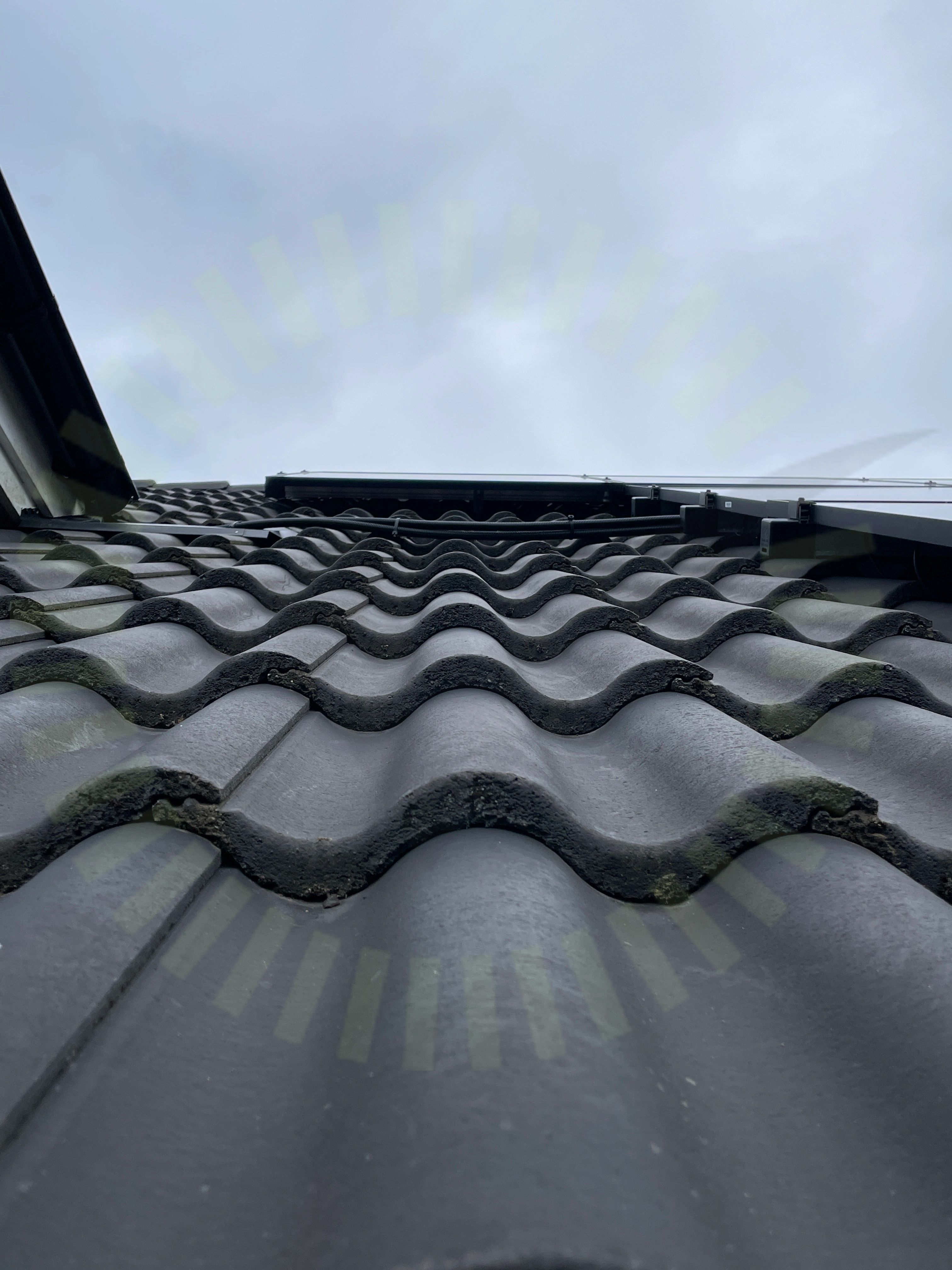

5.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan panelfält är inte fastsäkrad.

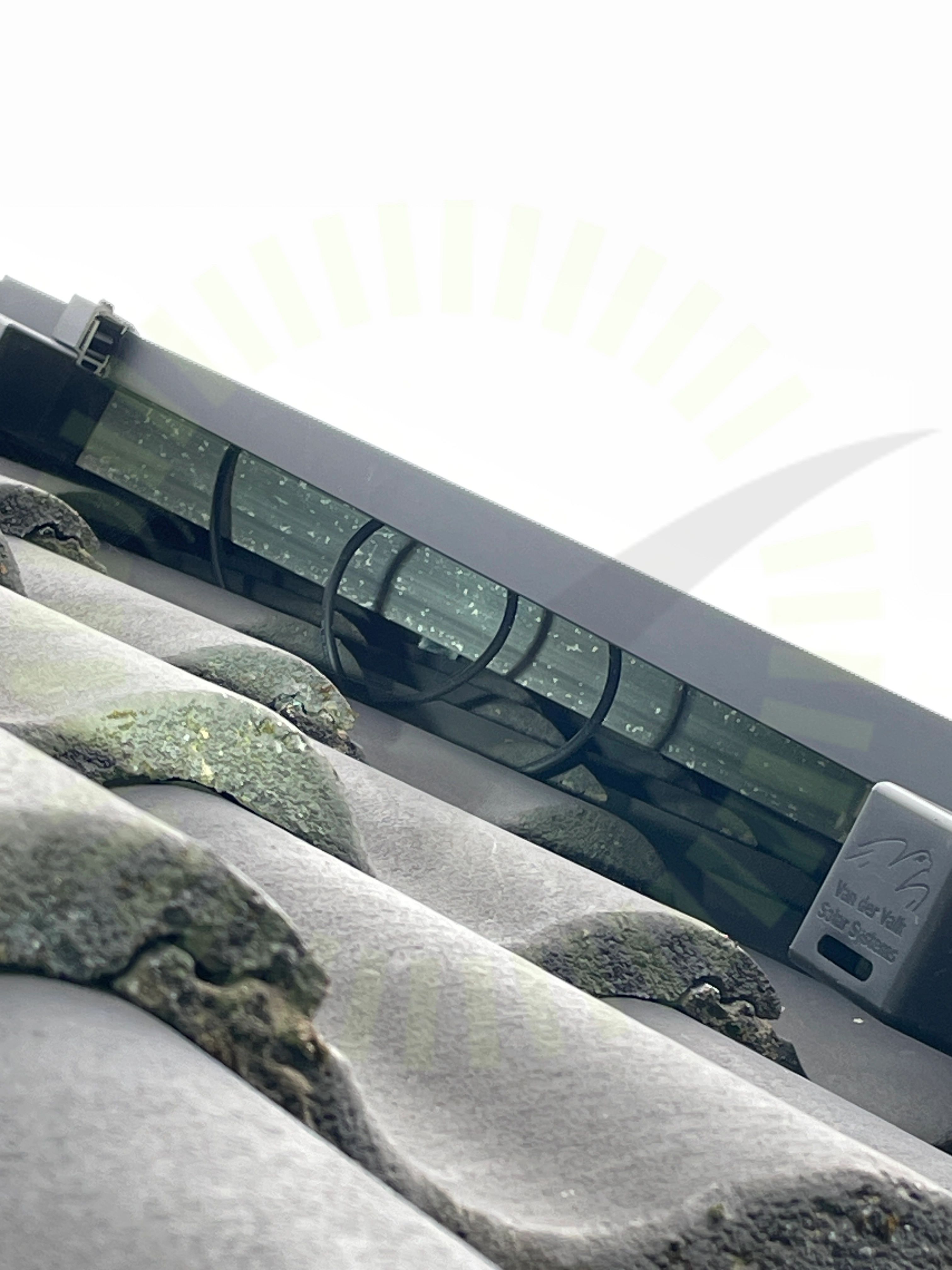

5.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd generellt.

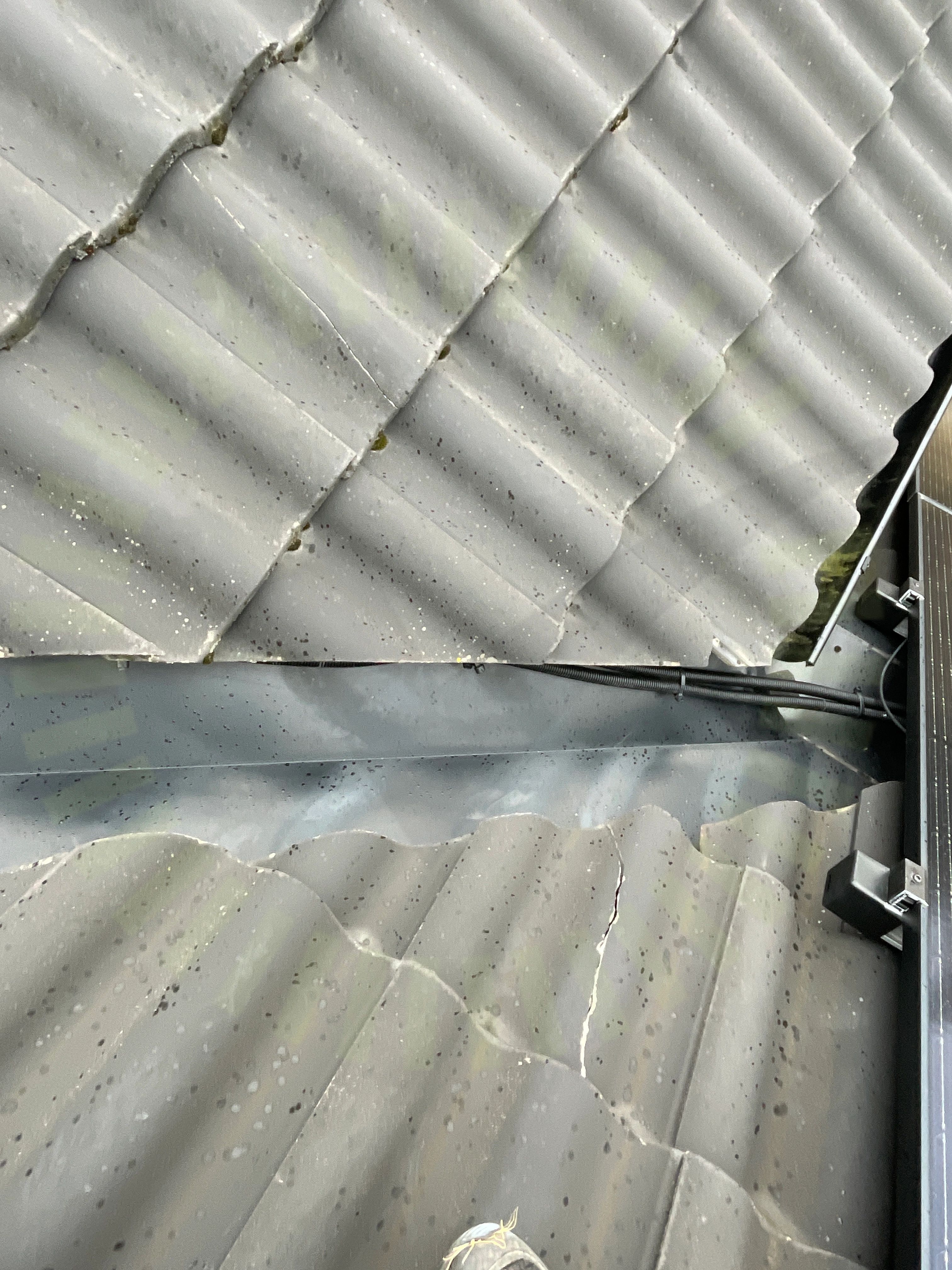

5.3 Skador
Inte godkänd
Skador noterade på takpannor runt montagesystemet.

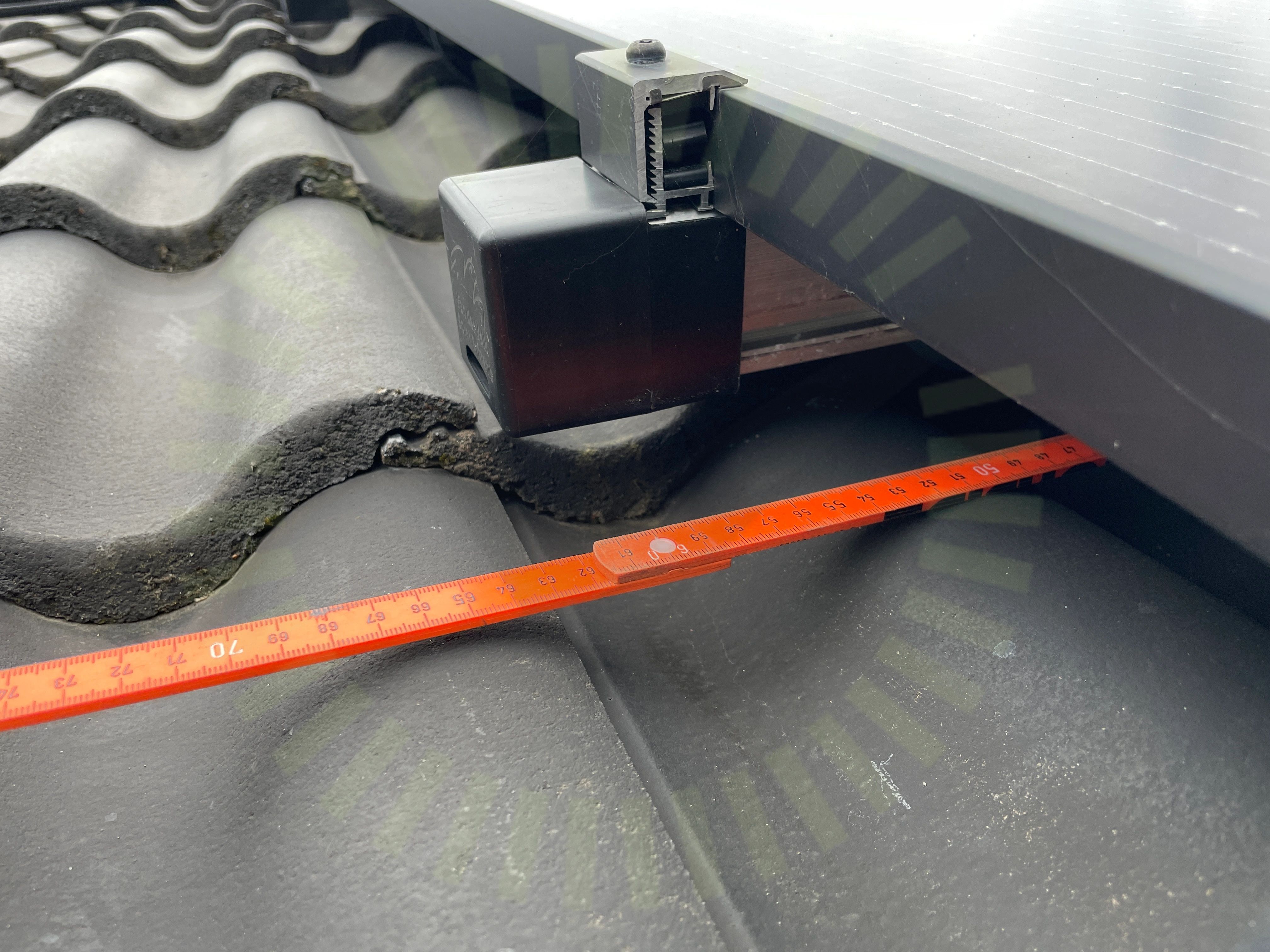

5.4 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.
5.5 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. *Layout förändrad med en panel. 22st paneler i verkligheten. *Inmatad panel stämmer ej överens med verkligheten. JA paneler ligger på taket.
5.6 Takkrokarnas CC
Inte godkänd
En korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Godkända kontrollpunkter
12/21
Ej tillgängligt vid besiktning
3/21
Varselmärkning
Anmärkningar
1/4

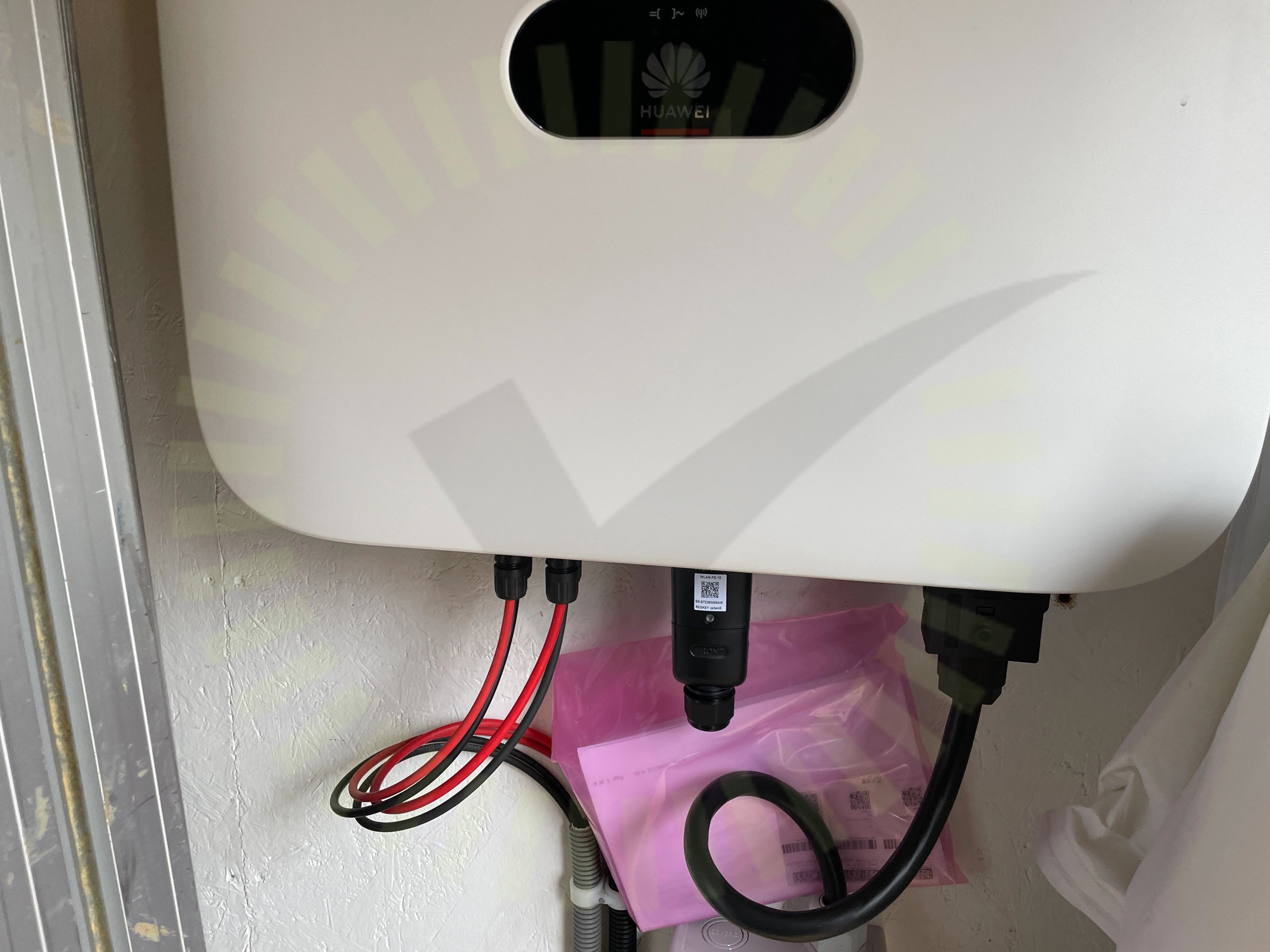

6.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
5/36
7.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.
7.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

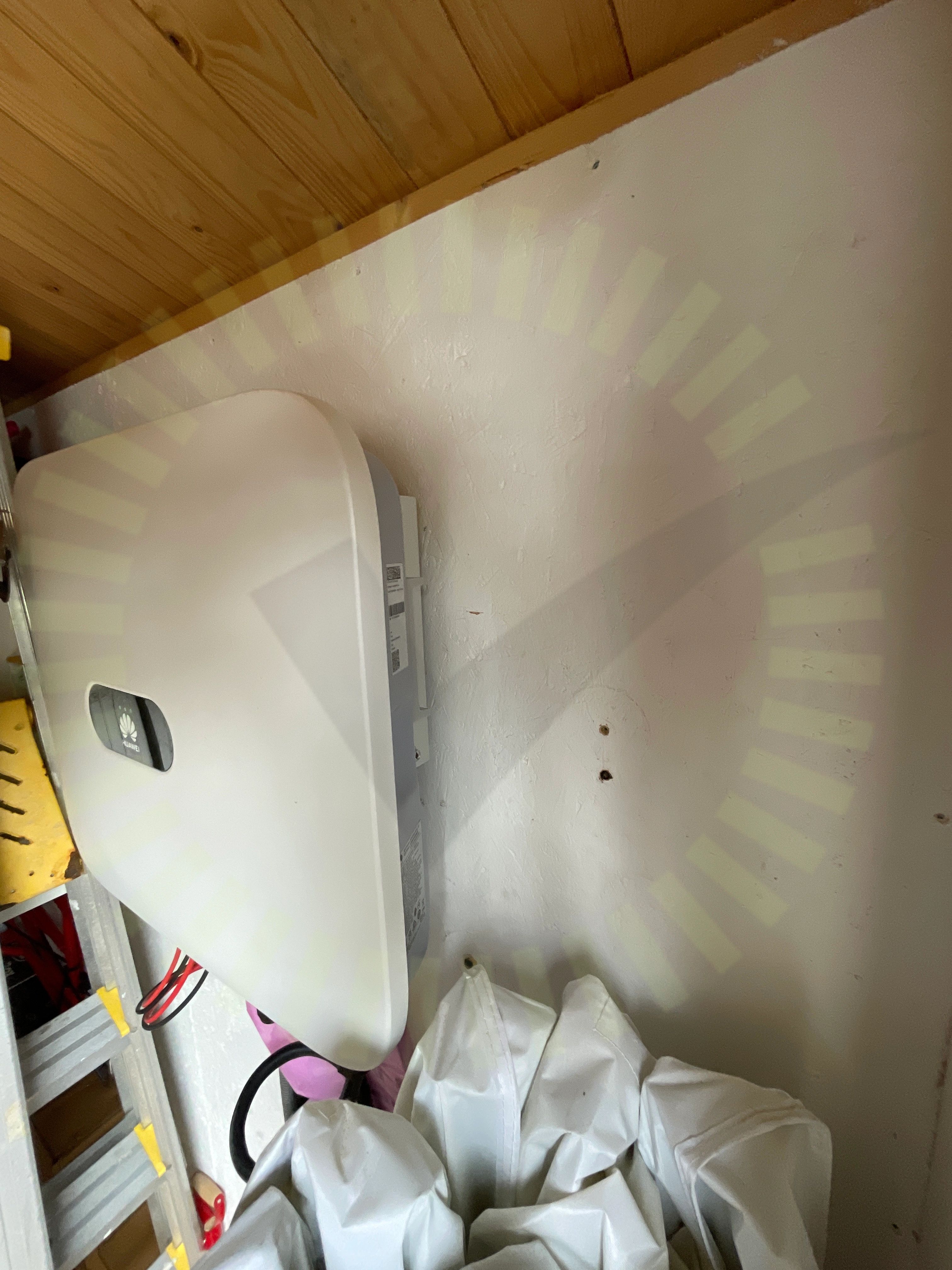

7.3 Bakomliggande material
Inte godkänd
Bakomliggande material uppfyller inte tillverkarens krav.
7.4 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

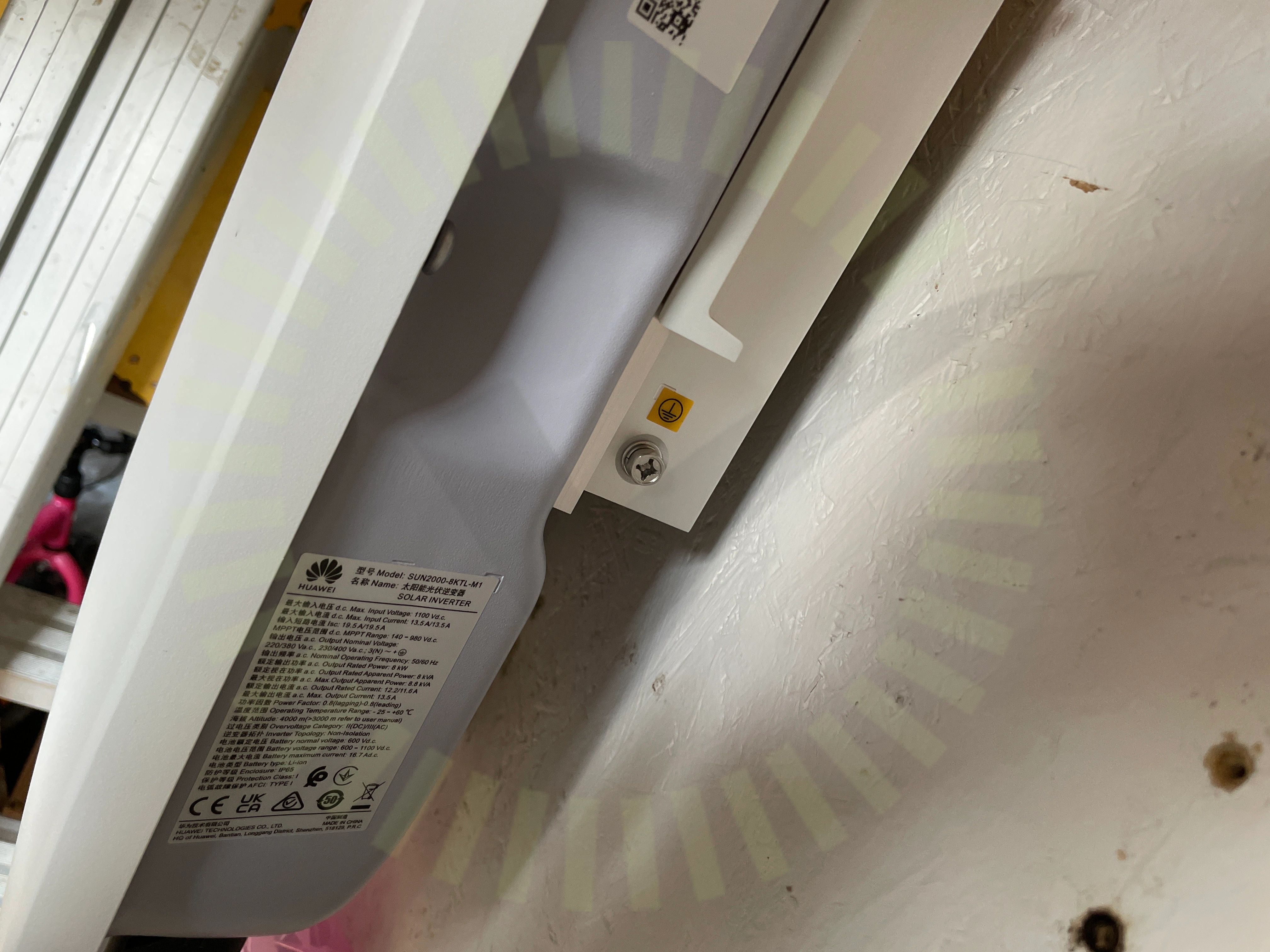

7.5 Jordning av chassi
Inte godkänd
Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
Godkända kontrollpunkter
30/36
Ej tillgängligt vid besiktning
1/36
