Besiktningsrapport

8.3

Installation av

Klövsta Energi

Datum

18 mars 2022

Ort

Trosa, Stockholms län

Fästen: Slutfäste

Solpaneler: Kablar: Kontakter

Likströmskabel: Uppfästning

+ 1

87% godkända

13% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Klövsta Energi som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Batteri: Allmänt (2)Batteri: El (3)Batteri: Placering (8)Elektriskt: Allmänt (7)Elektriskt: Transportsträckor AC (4)Elektriskt: Transportsträckor DC (4)Elektriskt: Varselmärkning (5)Villa, ESDEC: ClickFit EVO Universal Hook (25)Villa, Trina: Vertex DE09.05 (15)Växelriktare: Allmänt (2)Växelriktare: El (3)Växelriktare: Placering (8)

Batteri: Allmänt

Godkända kontrollpunkter

1/1

Batteri: Allmänt: Skador

Batteri: El

Godkända kontrollpunkter

3/3

Batteri: El: Kabel

Batteri: El: Kontakter

Batteri: El: Smart Power Sensor

Batteri: Placering

Godkända kontrollpunkter

8/8

Batteri: Placering: Avstånd

Batteri: Placering: Avstånd till växelriktare

Batteri: Placering: Fastsäkring av produkt

Batteri: Placering: Infästning

Batteri: Placering: Rakt stående

Batteri: Placering: Temperatur

Batteri: Placering: Utrymme

Batteri: Placering: Väderskydd

Elektriskt: Allmänt

Godkända kontrollpunkter

6/6

Elektriskt: Åtkomlighet

Elektriskt: Basskydd

Elektriskt: Förläggning

Elektriskt: Kabeldimension

Elektriskt: Säkringar

Elektriskt: Val av material

Elektriskt: Transportsträckor AC

Godkända kontrollpunkter

4/4

Transportsträckor AC: Genomföringar

Transportsträckor AC: Skador på kabel

Transportsträckor AC: Uppfästning

Transportsträckor AC: Yttre påverkan

Elektriskt: Transportsträckor DC

Godkända kontrollpunkter

3/4

Transportsträckor DC: Skador på kabel

Transportsträckor DC: Uppfästning

Transportsträckor DC: Yttre påverkan

Ej tillgängligt vid besiktning

1/4

Transportsträckor DC: Genomföringar

Elektriskt: Varselmärkning

Anmärkningar

2/5

7.1 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Märkning för backspänning saknas på undercentral växelriktaren är ansluten till.

SS 436 40 00 (712.514) / (134.1.7)

7.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteri samt växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

2/5

Märkning

Varselmärkning: Informering av solceller

Ej tillgängligt vid besiktning

1/5

Varselmärkning: Tillförlitligt fäst

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

3/23

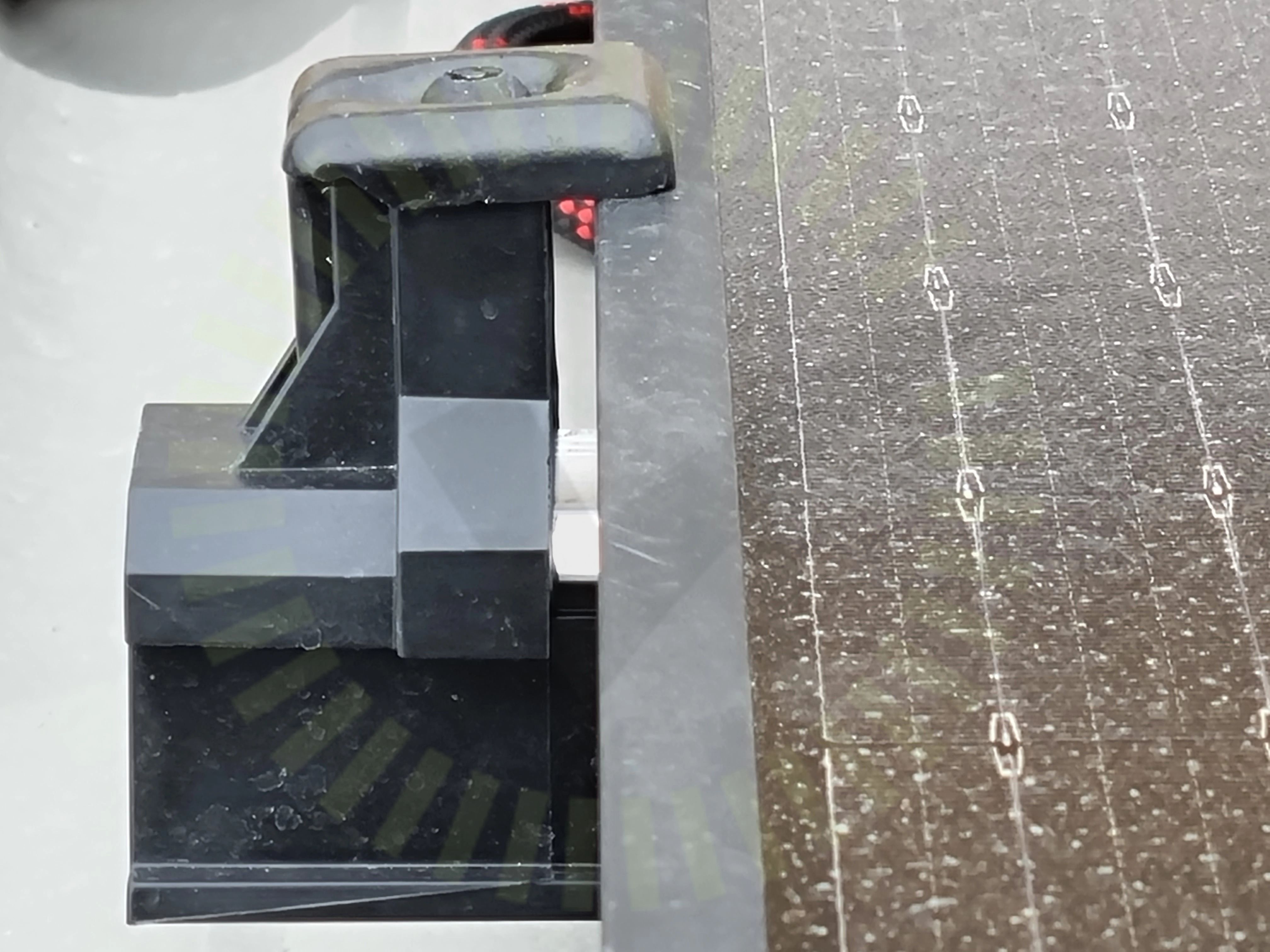

8.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

8.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Lastberäkning har ett max mått på 534 mm. Uppmätt 800-1000 mm mellan flera krokar.

Tillverkarens anvisningar

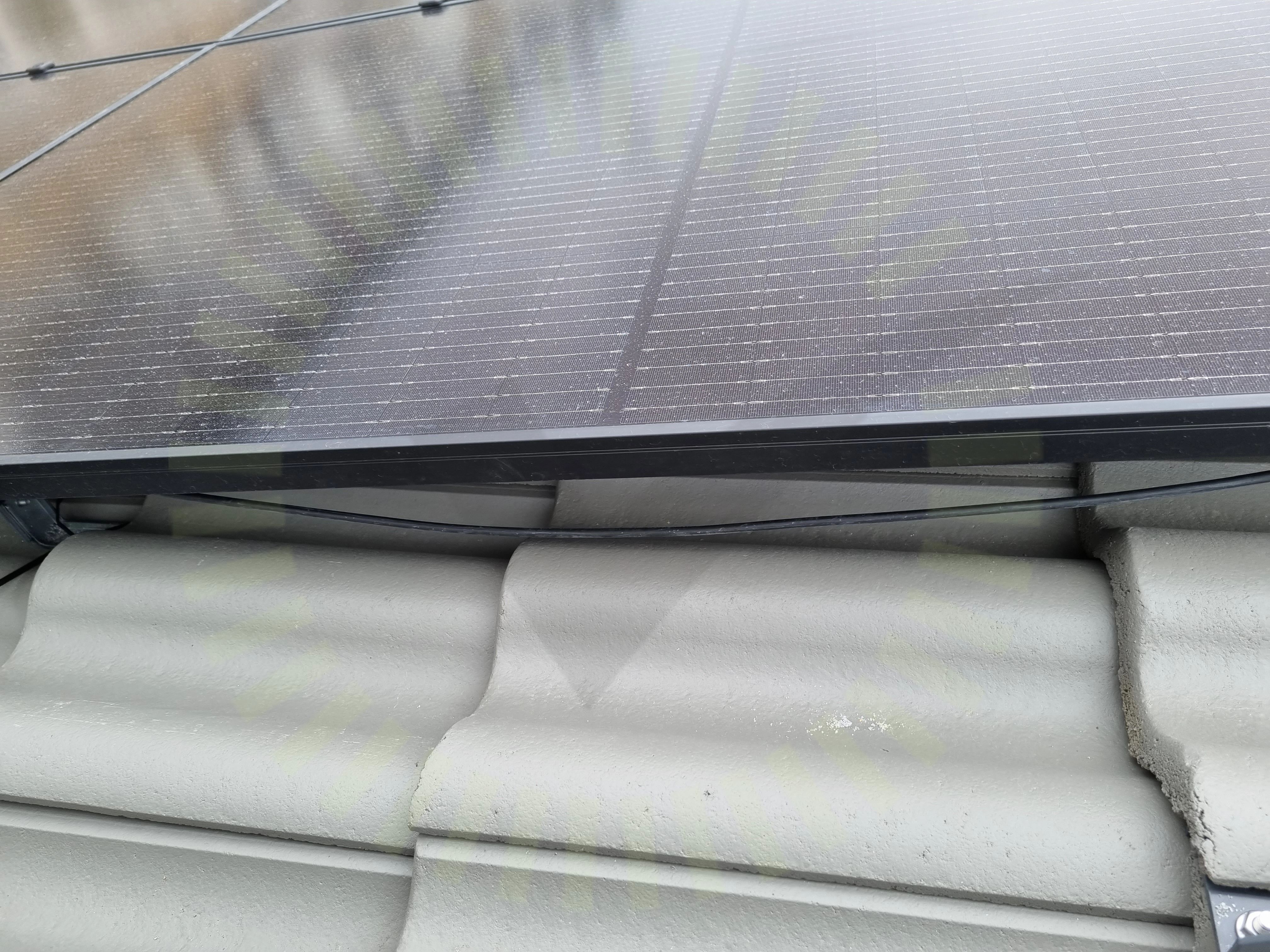

8.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Fåtal ställen hänger kablar utsatta.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

20/23

Fästen: Mittfäste

Infästning: Bärläkt

Infästning: Belastning

Infästning: Höjdjustering

Infästning: Klämmans omfång

Infästning: Urspårning

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Väderbeständigt material

Montagesystem: Distans

Montagesystem: Främmande material

Montagesystem: Säkerhetsavstånd

Montagesystem: Skador

Montagesystem: Takhöjd

Montagesystem: Taklutning

Panelfäste: Panelramens tjocklek

Skenor: Avstånd

Skenor: Infästning

Skenor: Överhäng

Skenor: Skarv

Villa, Trina: Vertex DE09.05

Anmärkningar

3/12

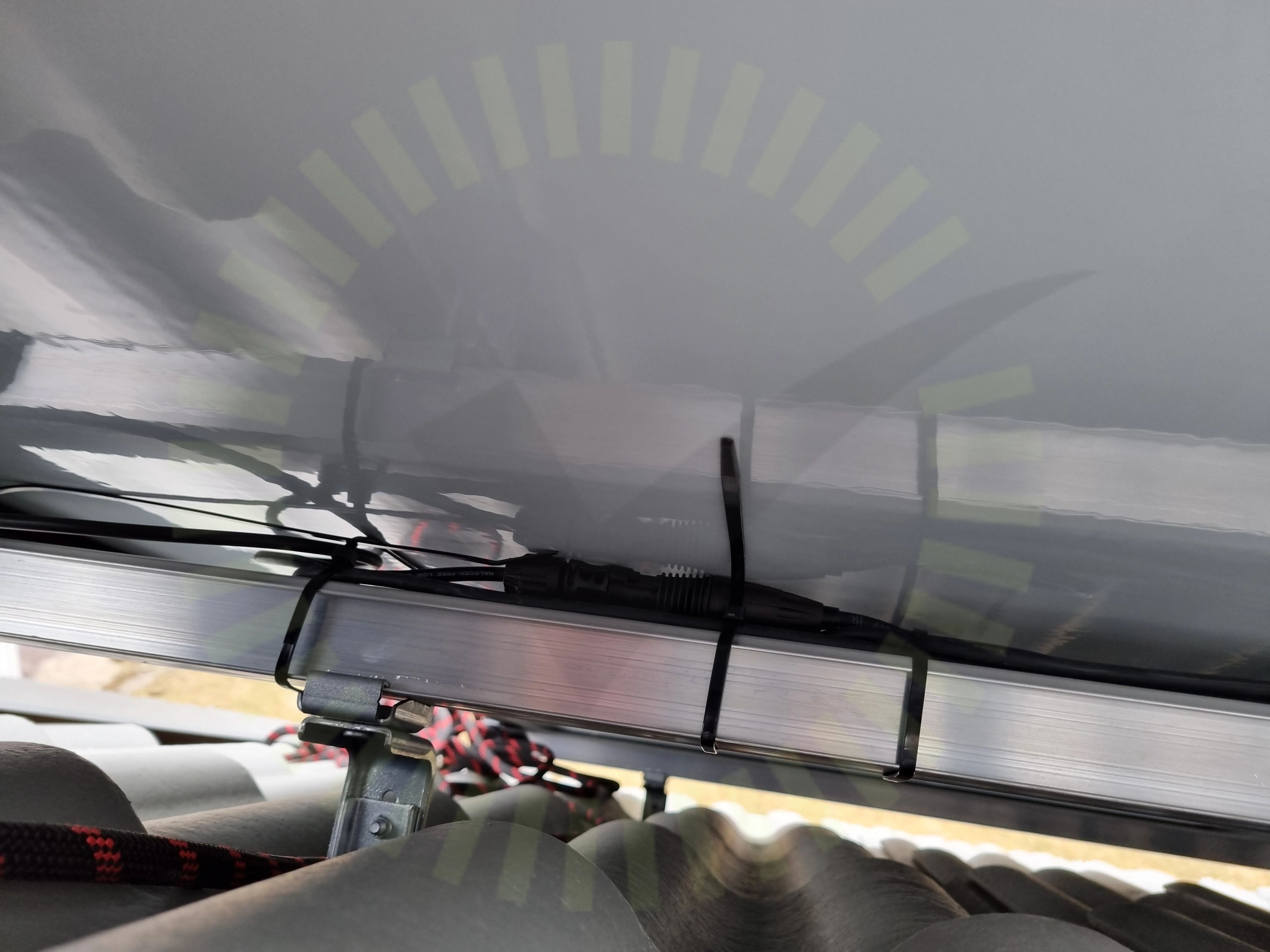

9.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

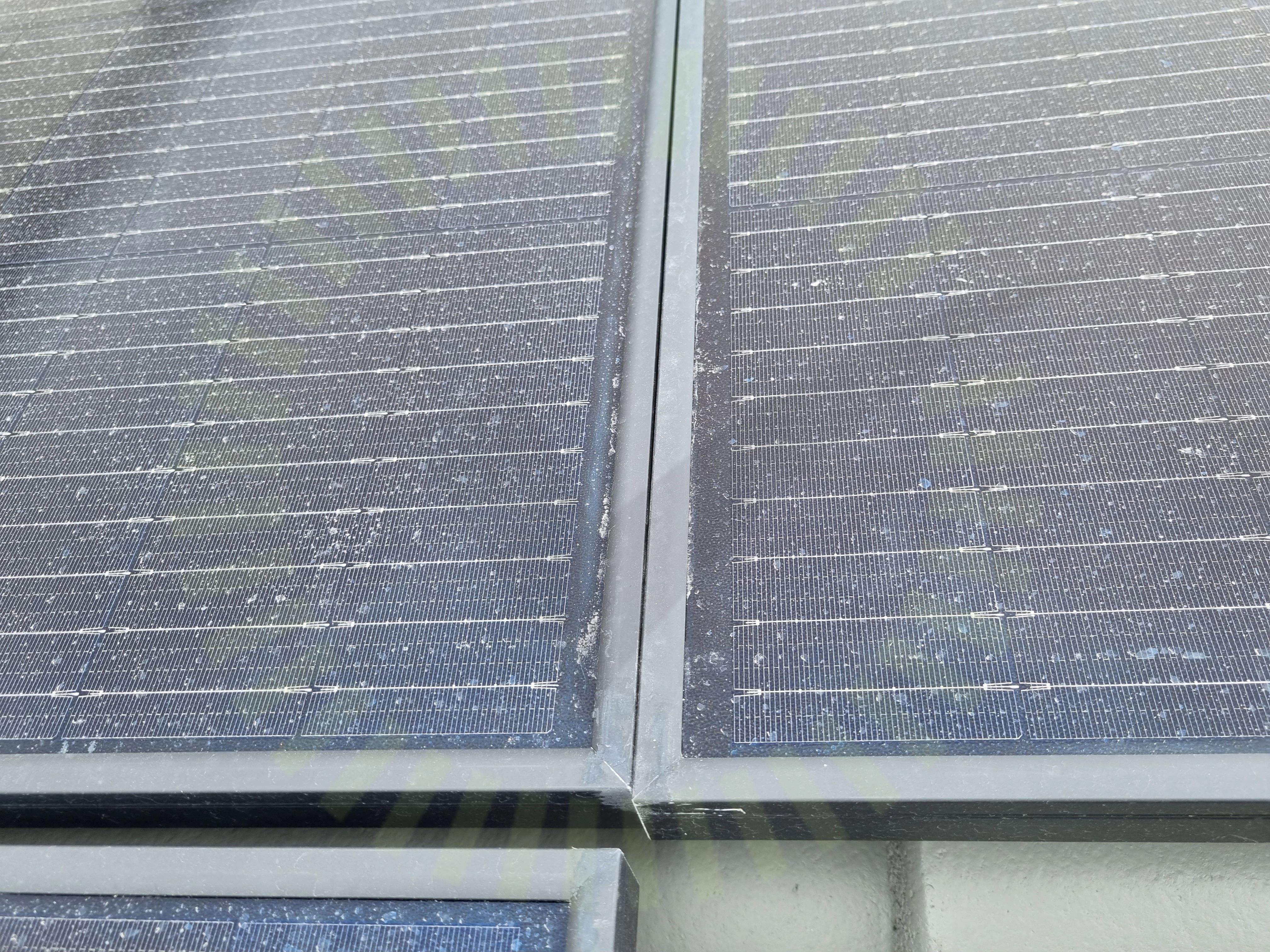

9.2 Solpaneler: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna.

Tillverkarens anvisningar

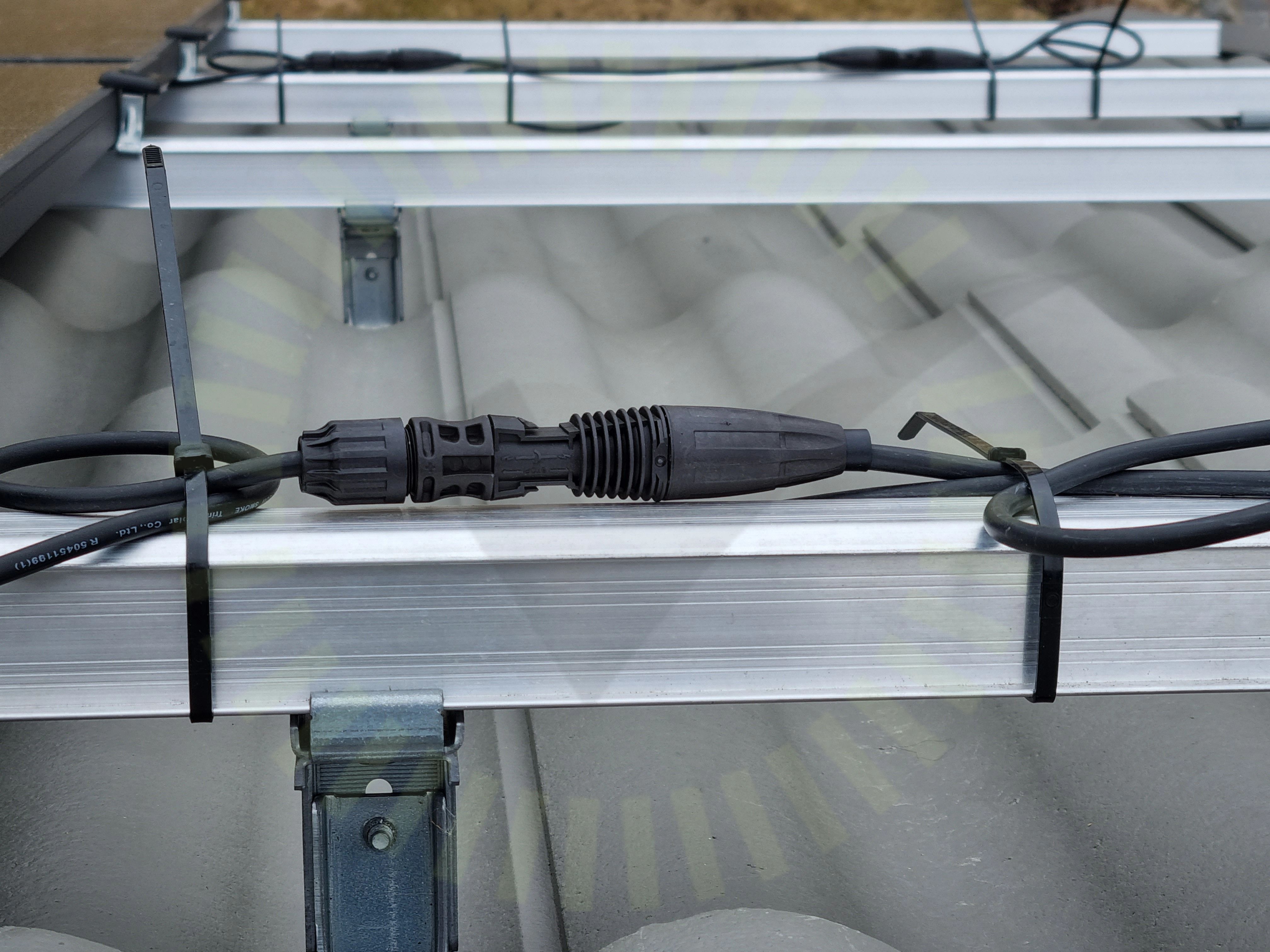

9.3 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma tillverkare.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

8/12

Solpaneler: Bakstycke: Skador

Solpaneler: Dräneringshål

Solpaneler: Fästen: Överlappning

Solpaneler: Fästen: Placering

Solpaneler: Höjdskillnad

Solpaneler: Kablar: Dragavlastade

Solpaneler: Skador

Solpaneler: Skugga

Ej tillgängligt vid besiktning

1/12

DC: EMC

Växelriktare: Allmänt

Godkända kontrollpunkter

1/1

Växelriktare: Skador

Växelriktare: El

Anmärkningar

1/3

11.1 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat. Batteriets jord är anslutet till växelriktarens chassi. Bakstycket av växelriktaren är inte ansluten till jord.

Tillverkarens anvisningar

Godkända kontrollpunkter

2/3

Växelriktare: El: Förskruvning

Växelriktare: El: Kontakter

Växelriktare: Placering

Anmärkningar

1/8

12.1 Växelriktare: Placering: Brännbart underlag

Inte godkänd

Växelriktaren får inte sitta på brännbart material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

7/8

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Växelriktare: Placering: Ventilation

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Placering: Utrymme
