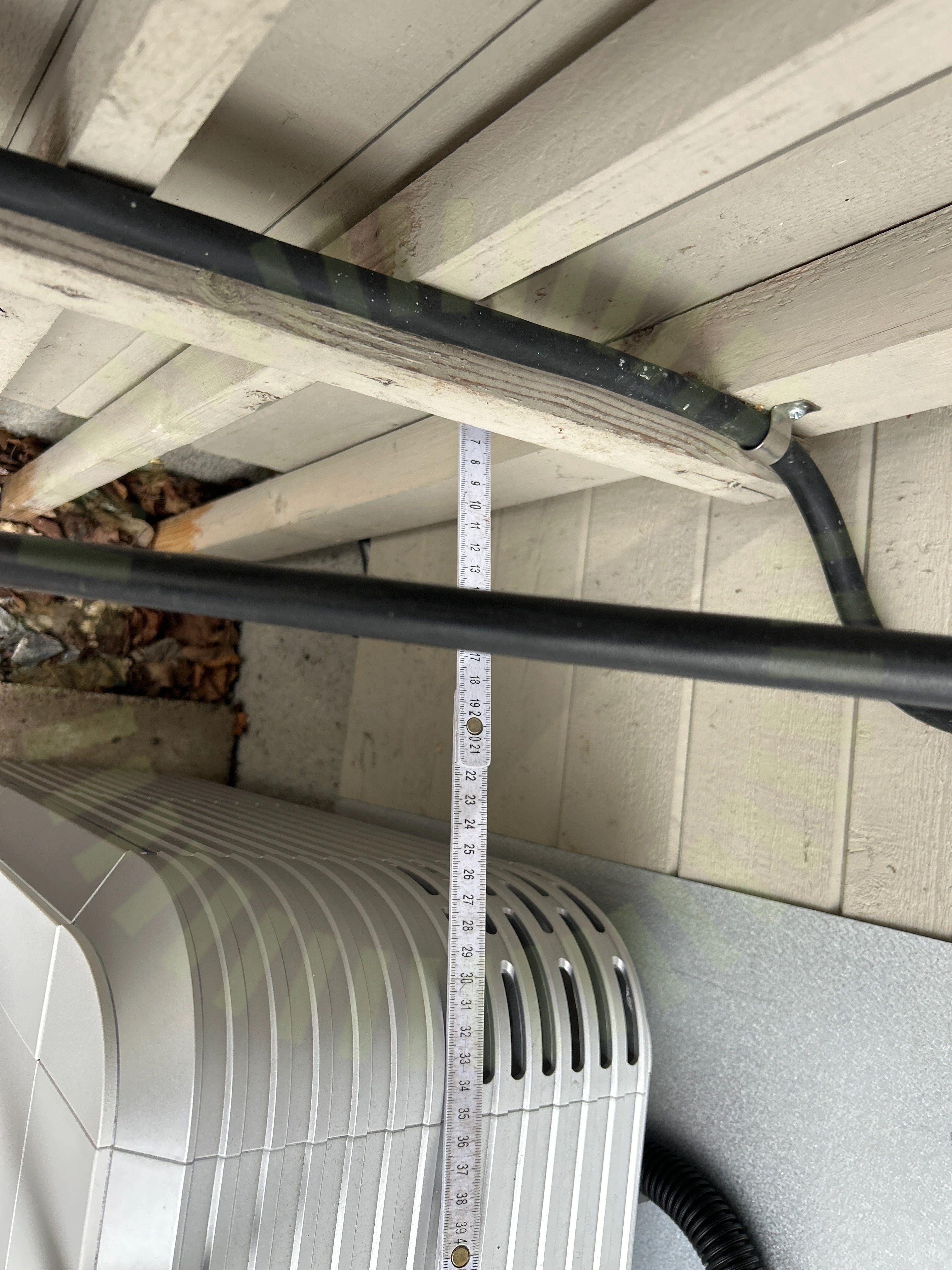

Batteriet har inte rätt avstånd till omkringliggande material.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5

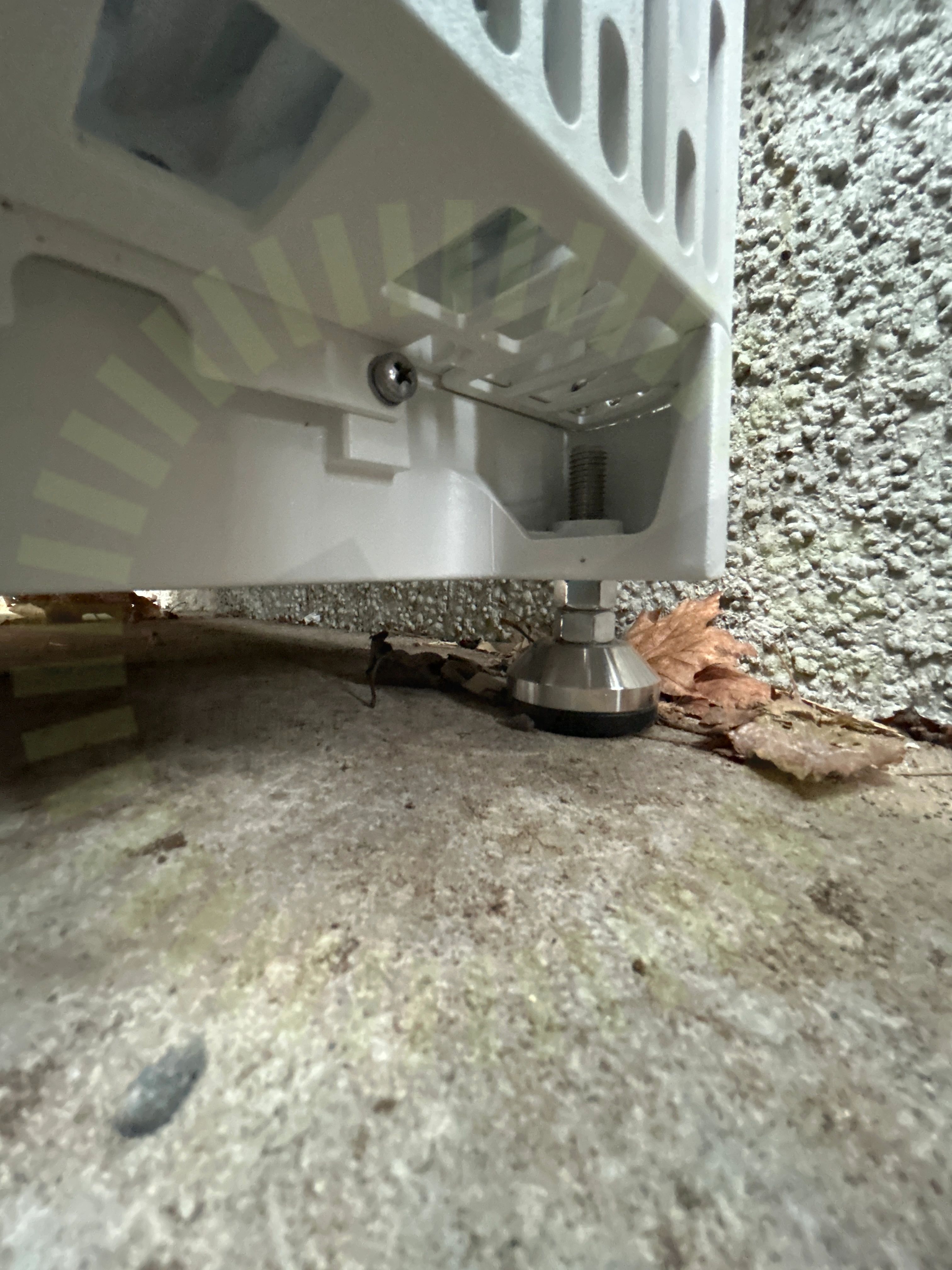

2.2 Markinfästning
Inte godkänd
Markinfästning saknas enligt tillverkarens anvisningar.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 6

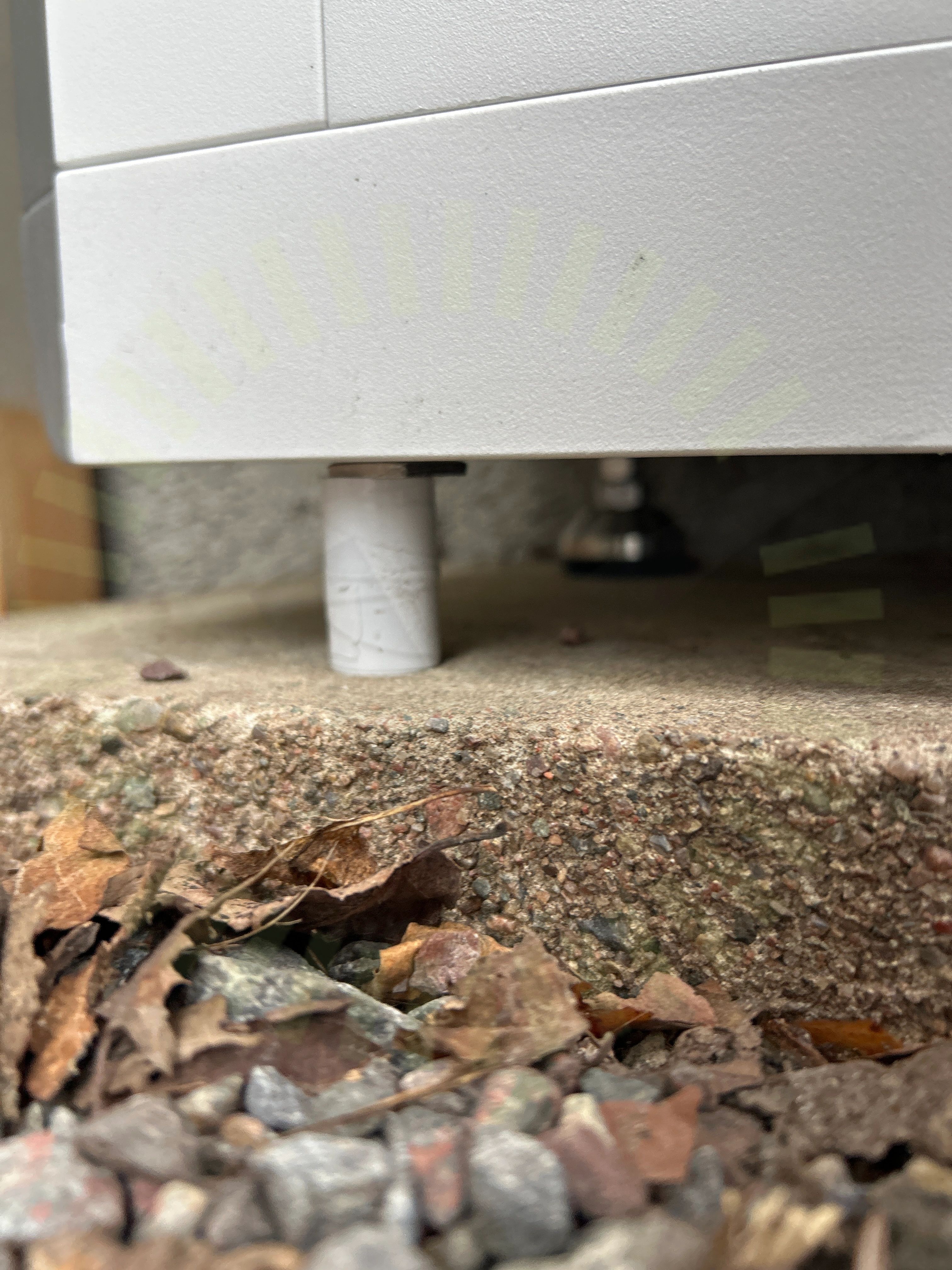

2.3 Placering av batteri
Inte godkänd
Batteriet är inte placerat på ett lämpligt material.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5
Godkända kontrollpunkter
14/17
Avstånd till havAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separerade
Tak 1: MAFI: Concrete Tile Bracket Läktfästen
Anmärkningar
1/21
5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
19/21
DC kabel förläggning
Undercentral
Godkända kontrollpunkter
6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

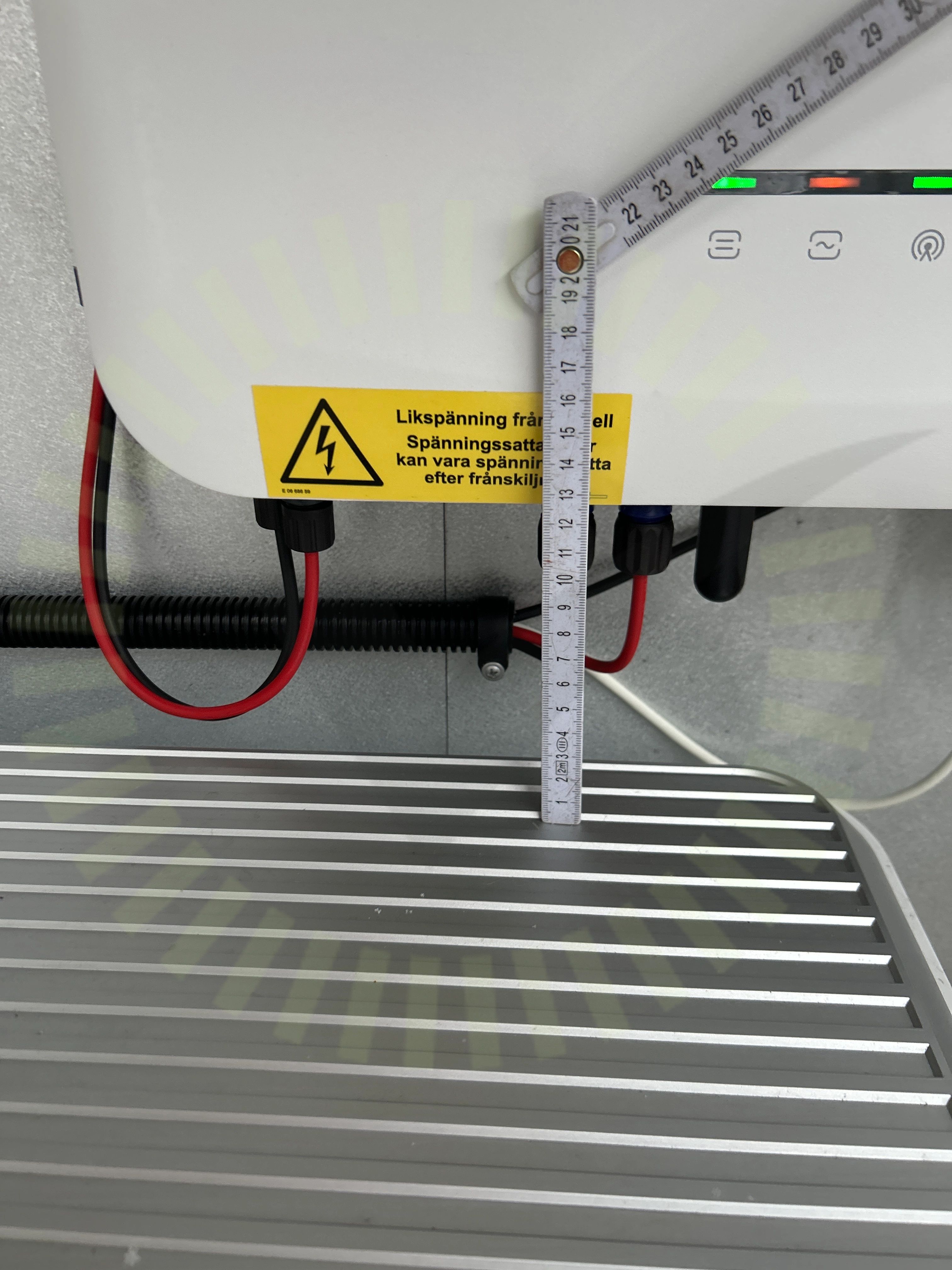

8.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren har inte rätt avstånd till omkringliggande material.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 5
