Besiktningsrapport

9.7

Installation genom

E.ON

Datum

20 november 2024

Ort

Bjärred, Skåne län

Skenornas överhäng

DC Kontakter

Avstånd närliggande objekt

96% godkända

4% ej godkända

Om installationen

Paneler

REC: RECxxxAA Pure Black

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GoodWe: GW5-10KN-ET

Batteri

GoodWe: Lynx Home F Plus+ Series

Tillbehör

Undercentral

Tillbehör

GoodWe: GM series

Installerad av E.ON som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Smartmätare (4)Tak 1, ESDEC Lutande Panntak (24)Tak 1, REC: RECxxxAA Pure Black (16)Undercentral (5)Varselmärkning (4)Växelriktare (38)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Batteriet visade felkod för ”Other” vid start av besiktning. Kl 10:25 visas inte felkoden längre.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd närliggande objekt

Bakomliggande material

Batteri PE

DC anslutning

Fastsäkring av produkt

Lutning

Signalkabel batteri

Skador

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

CT Klämmor

Kommunikationskabel

Placering av klämmor

Smartmätare matning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/24

4.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

23/24

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Tak 1, REC: RECxxxAA Pure Black

Anmärkningar

1/16

5.1 Klämmornas placering

Inte godkänd

Vid montering av panel på Esdec montagesystem gäller specifik klämzon mellan 375-505 mm.

REC: Alpha panels Installation Manual Rev. 14 - 08.23, Sida 9-11

Godkända kontrollpunkter

15/16

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

5/5

Infästning

IP-Klassning

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/38

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

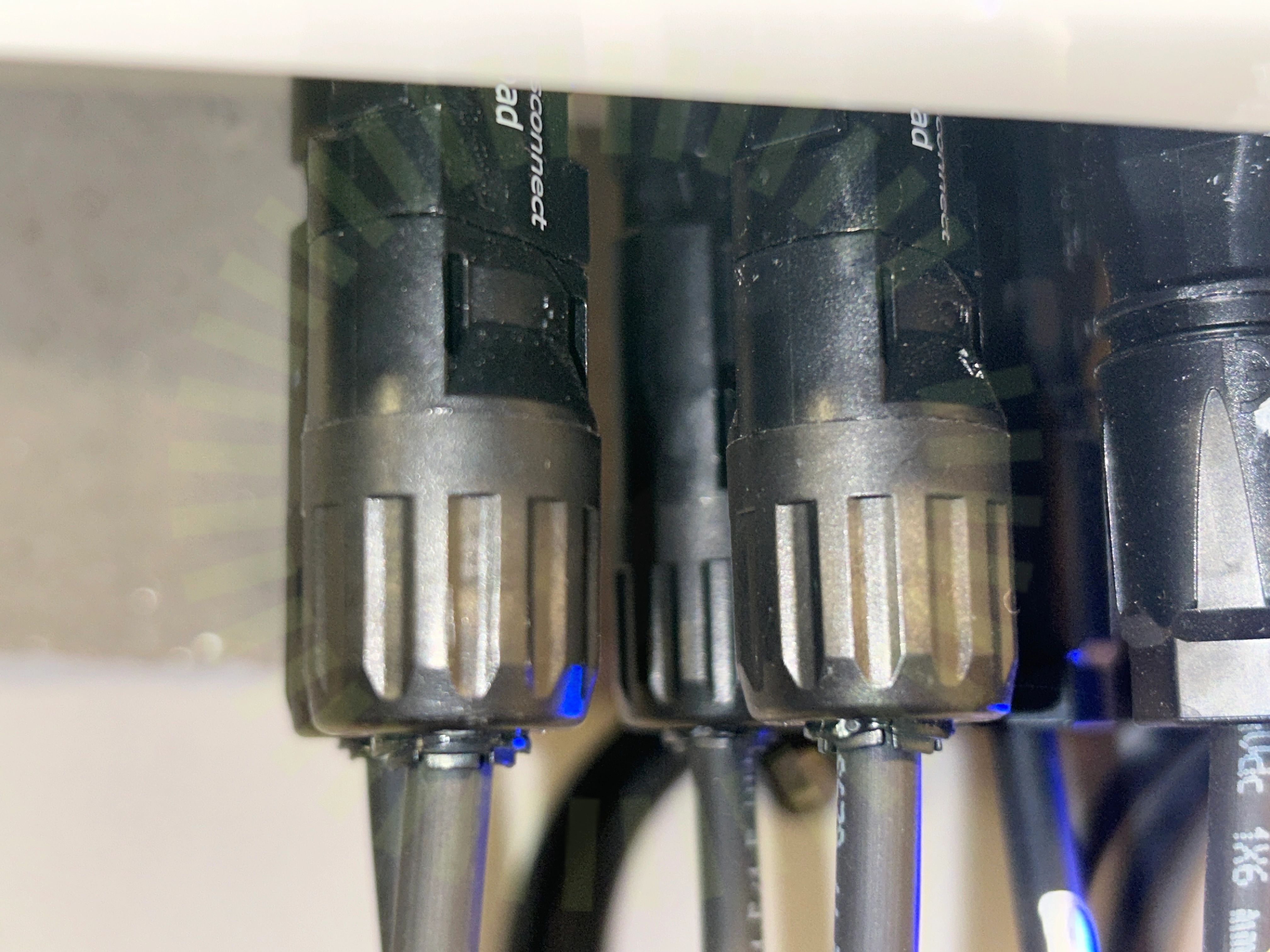

8.2 DC Kontakter

Inte godkänd

Kontakternas förskruvningar får ej bottnas.

STÄUBLI MA231 ver 03.2023 sid 10

Godkända kontrollpunkter

36/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
