Besiktningsrapport

9.7

Installation genom

Enermont

Datum

12 oktober 2023

Ort

Hässleholm, Skåne län

Föremål mot bakstycke

Panelkablagets böjradie

Skenornas överhäng

+ 3

90% godkända

10% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Optimerare

FerroAmp: SSO 8kW

Montagesystem

ESDEC Lutande Panntak

Växelriktare

FerroAmp 14kVA

Installerad av Enermont som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare (18)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (15)Tak 1, ESDEC Lutande Panntak (29)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Optimerare

Anmärkningar

1/18

2.1 Max total effekt

Inte godkänd

Maximal installerad effekt enligt tillverkarens anvisningar överstigs. 20 paneler (405 W) ger 8100 W.

FerroAmp: SSO 8kW Datasheet

Godkända kontrollpunkter

17/18

Avstånd närliggande objekt

DC Max Spänning

DC Max Ström

DC Min Spänning

Direkt solljus

Dragavlastade

Fastsäkring av produkt

Förskruvning

Kabel

Kabeldimensionering

Kontakter

Placering

Skada

Väderskydd

Värmeutveckling

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/15

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

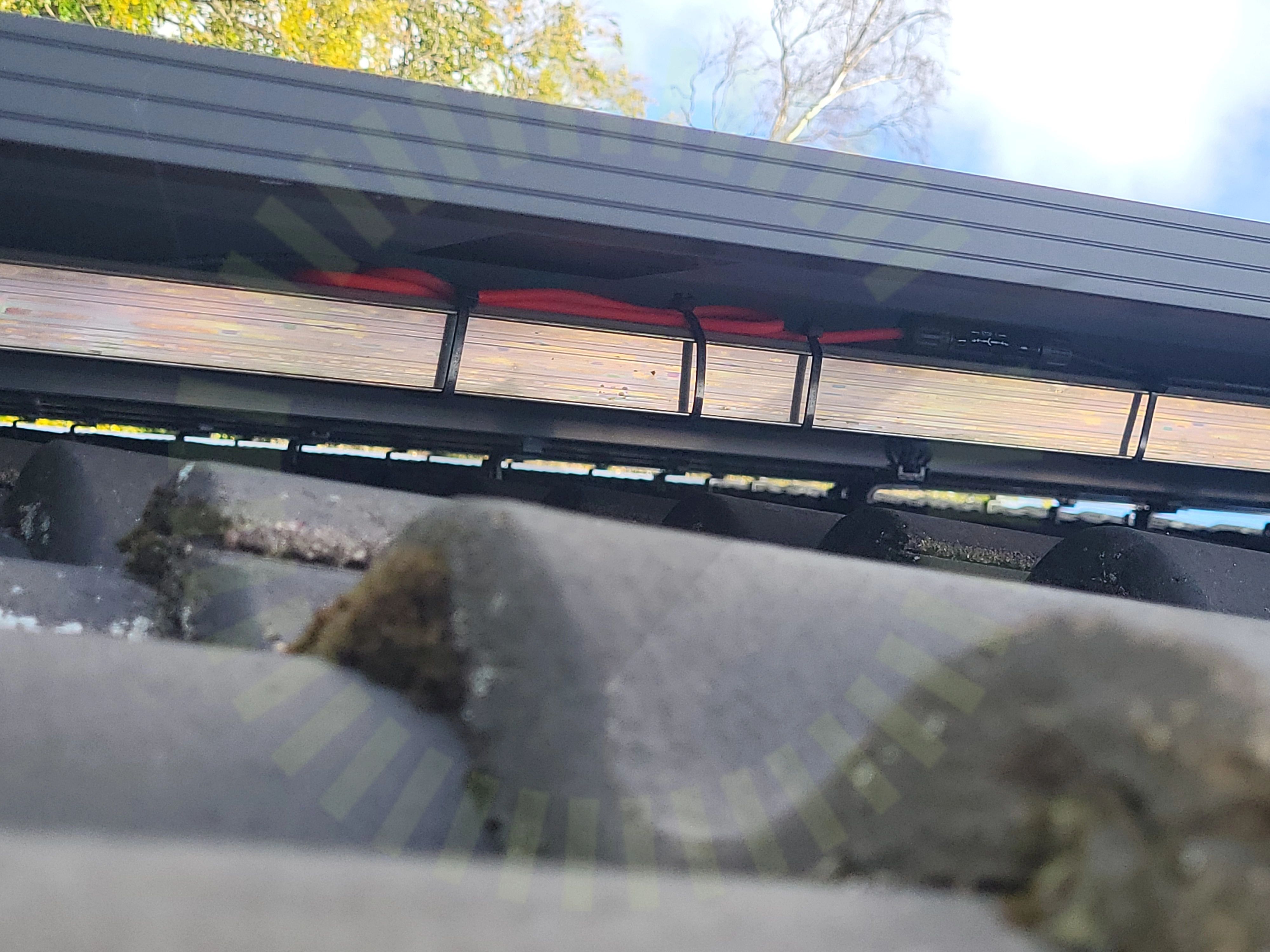

3.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

3.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

12/15

Dräneringshål

Fästens placering

Förbindelse av kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/26

4.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

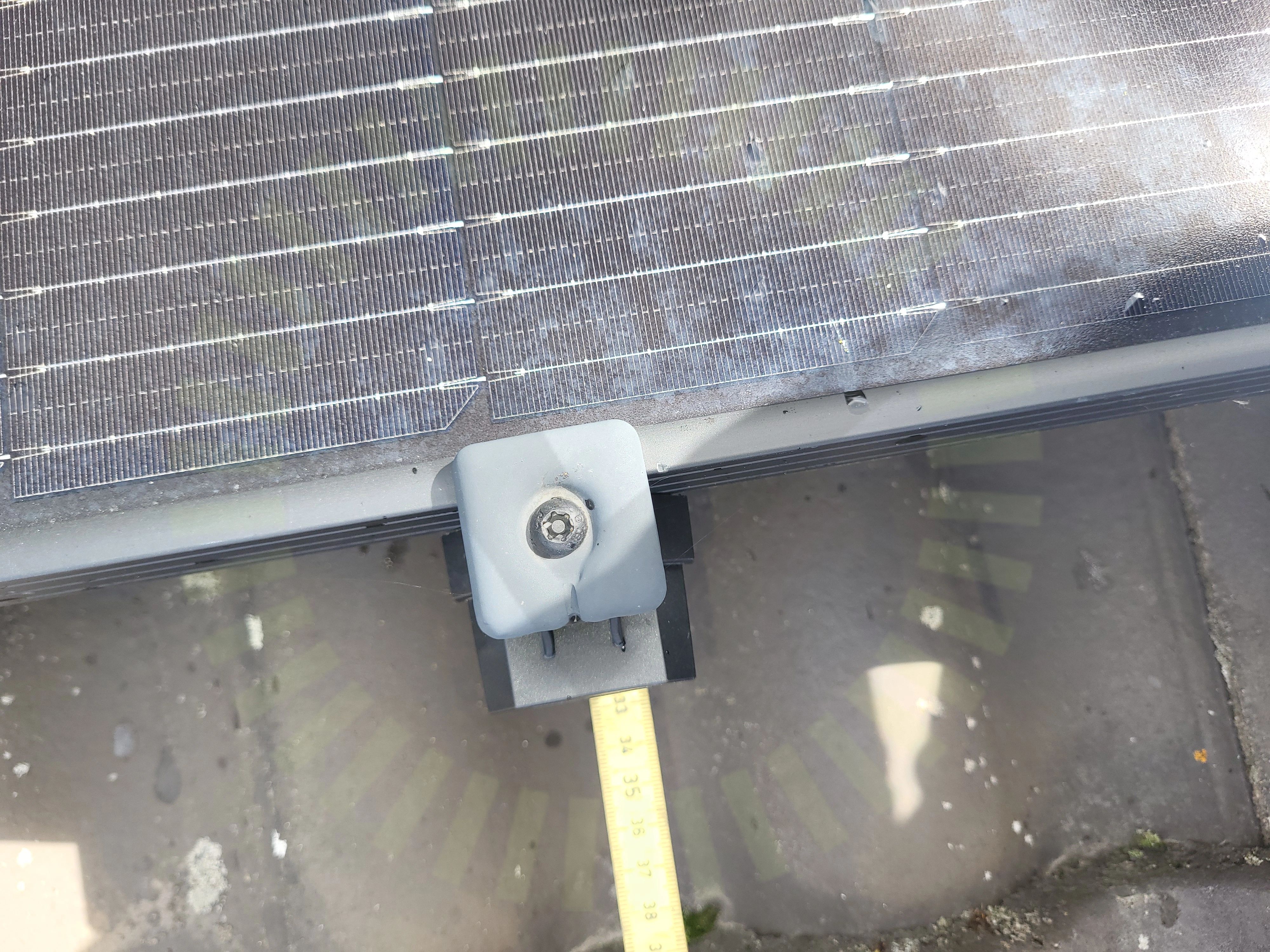

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

24/26

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/33

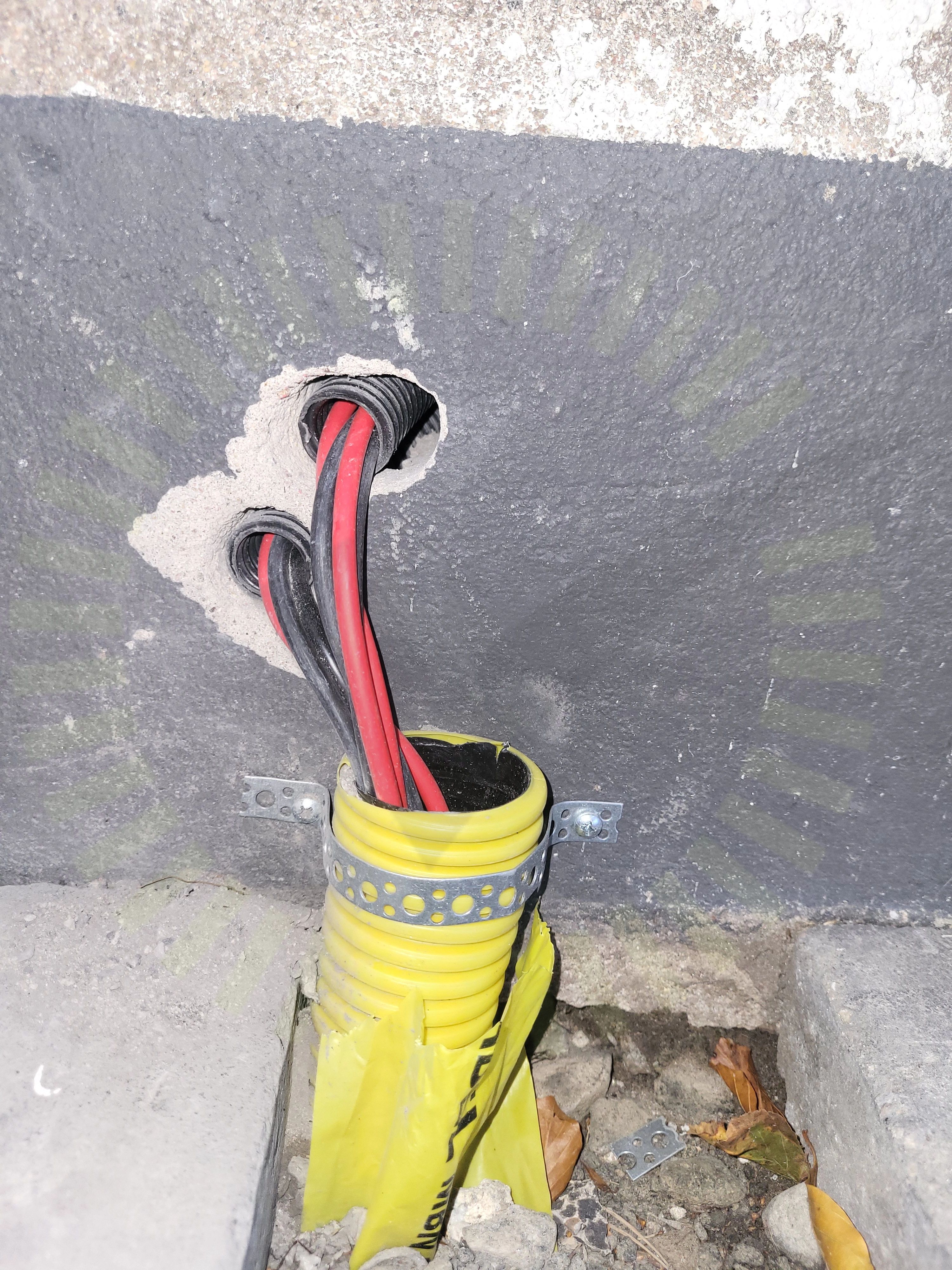

6.1 DC Kablage skydd

Kundkommentar

Kablaget är förlagt utan hänsyn till den yttre påverkan. Kund och installatör har kommit överens om att kunden åtgärdar själv.

6.2 Dubbel matning

Rekommendation

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten kan bli högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

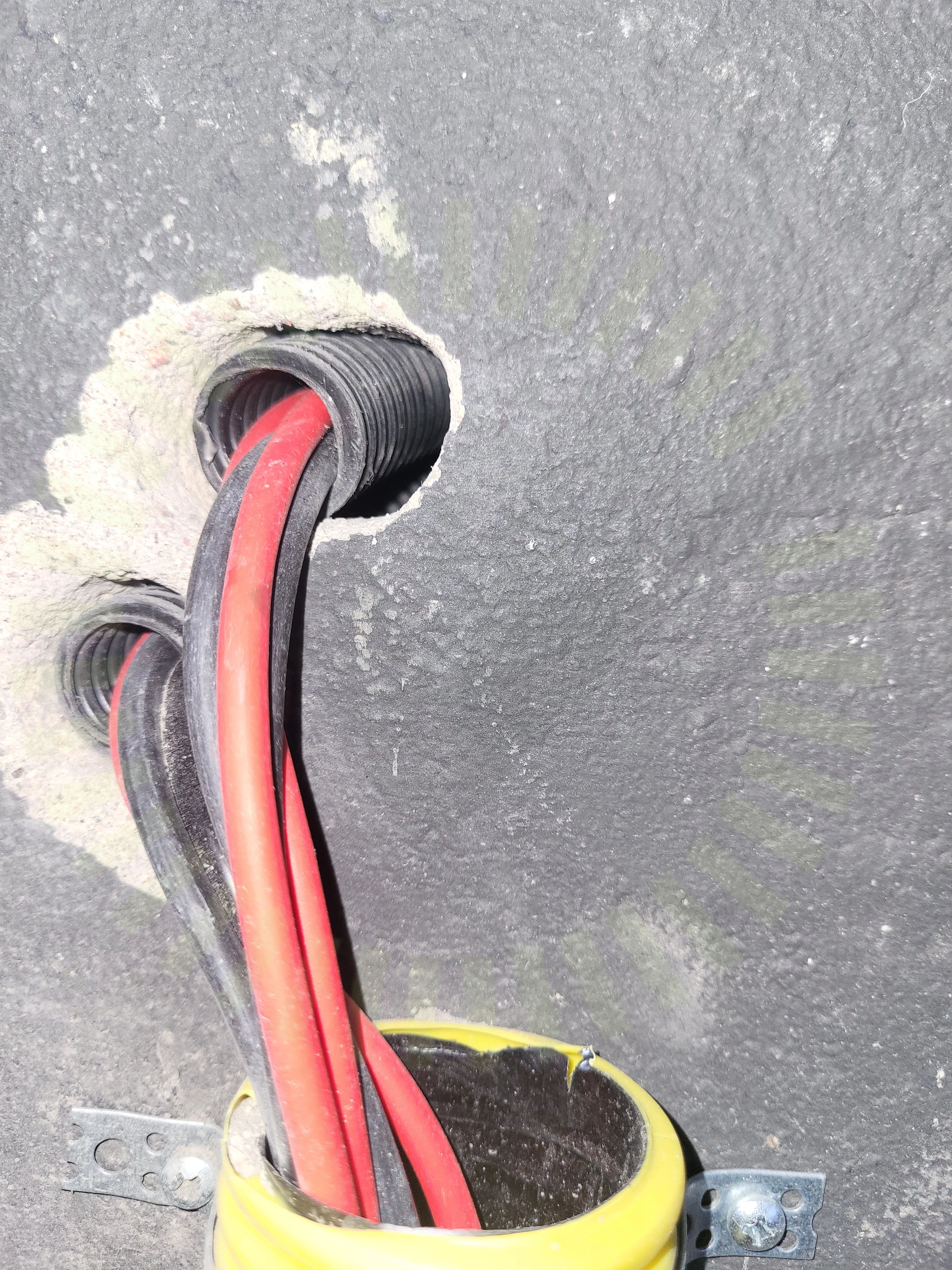

6.3 Genomföringar

Kundkommentar

Genomföring inte tätad. Kund och installatör har kommit överens om att kunden åtgärdar själv.

SS 436 40 00 (527.2.1)

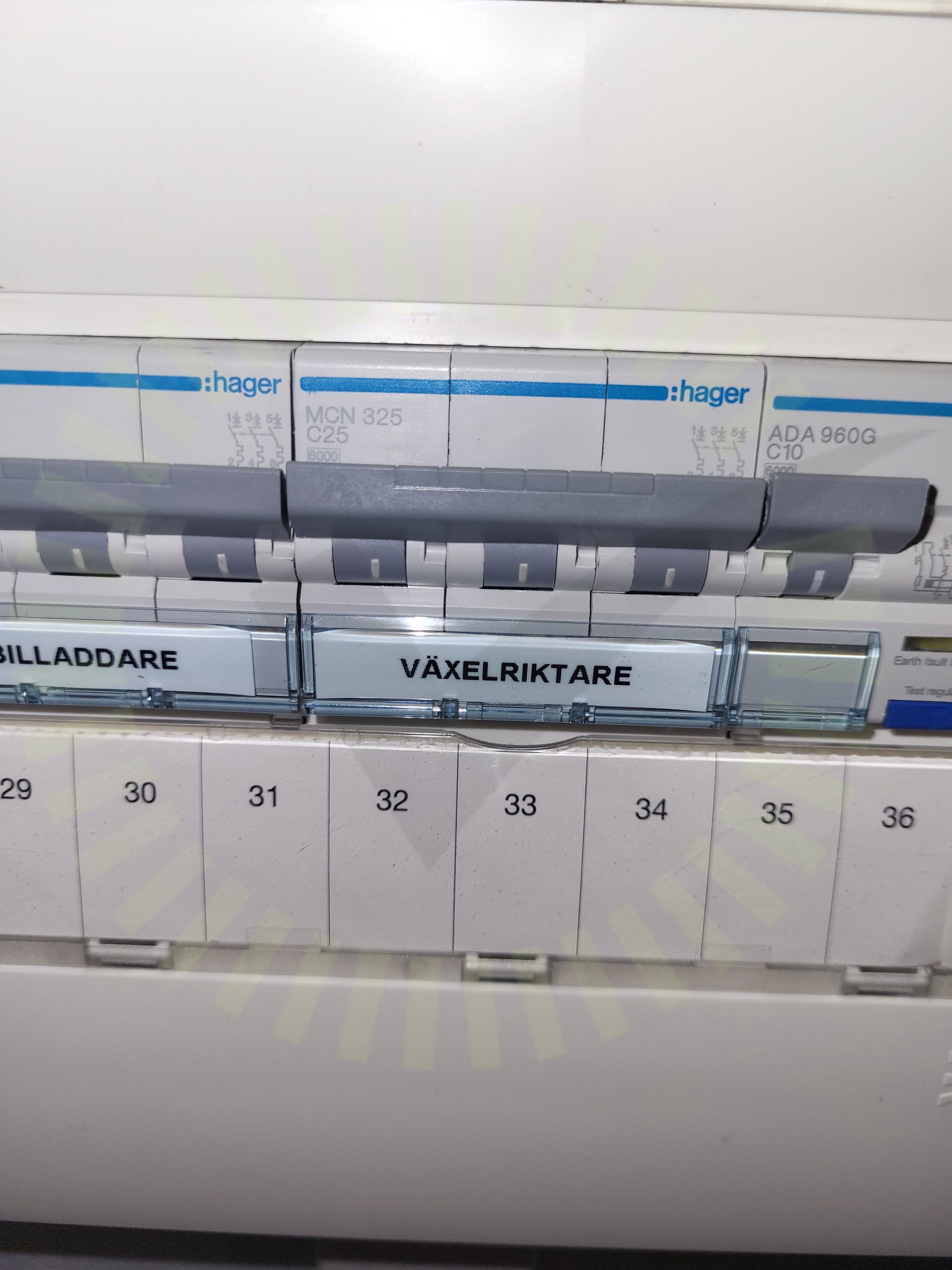

6.4 Säkring

Inte godkänd

Använd säkring för växelriktare inte korrekt. Skall vara typ B.

FerroAmp: FerroAmp 7/14 Rev C01, Sida 9

Godkända kontrollpunkter

29/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning till Power Distribution box

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kontakter

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Internet

Kabel

Kabeldimensionering

Likspänningskomponenter

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Strömtransformatorer

Tillgänglighet

Väderbeständigt material

Värmeutveckling

Växelriktarens IP klassning
