Besiktningsrapport

8.9

Installation av

GoSol Energi

Datum

28 september 2023

Ort

Uppsala, Uppsala län

Takstolsinfästning

Fästens placering

Infästning utanför takstol

+ 10

85% godkända

15% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Paneler

DMEGC: DM(XXX)G1-72HSW

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (15)Tak 1, K2: SingleRail: CrossHook 3S (31)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

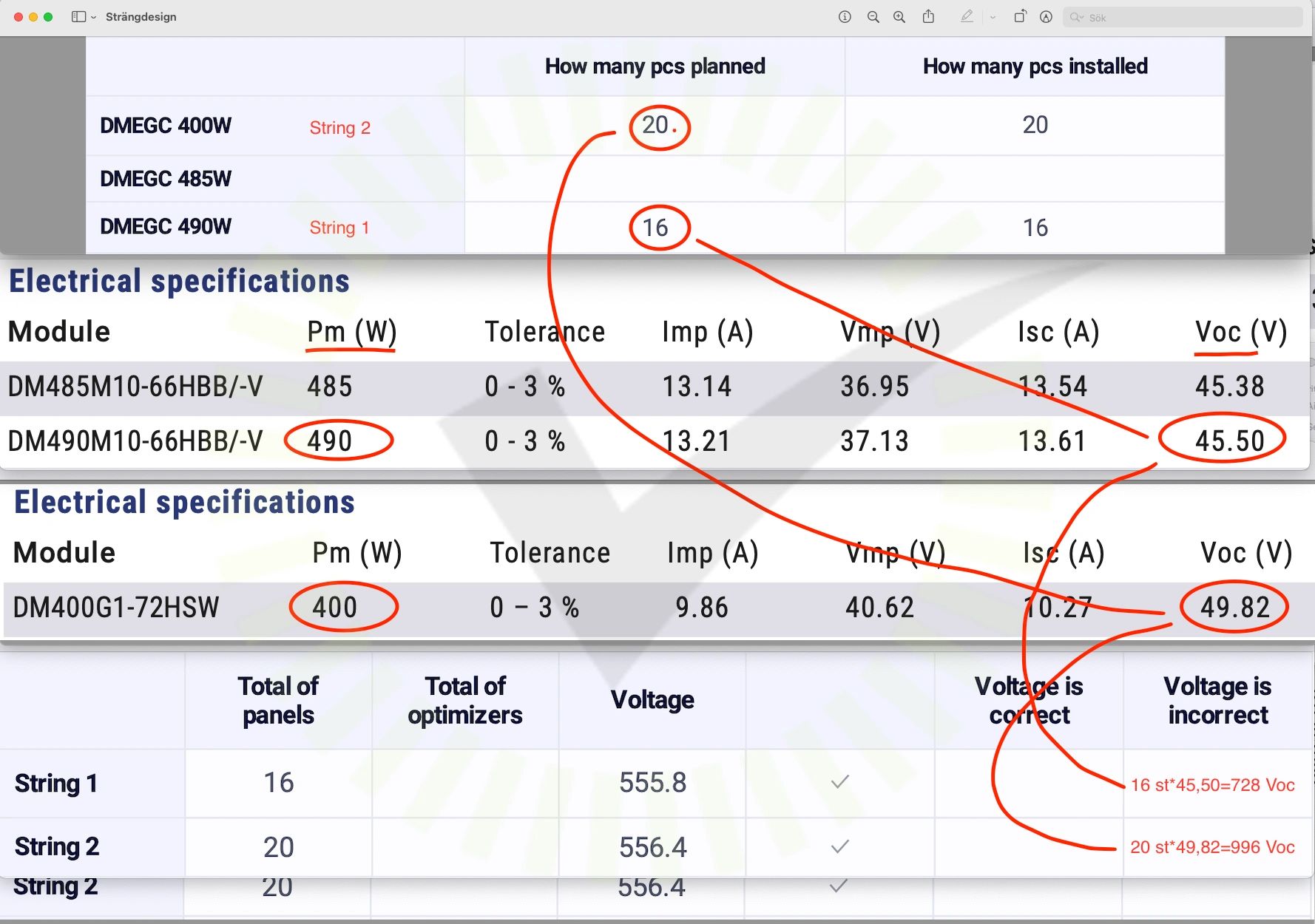

1.1 Mätprotokoll DC

Inte godkänd

Värdena i mätprotokollet är inte rimliga. Risk finns att vissa paneler ej är inkopplade eller att omvänd polaritet skett i strängarna vilket kan skada utrustningen.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/11

2.1 Kablage

Inte godkänd

Kablage ligger löst bakom batteriet och hänger i sina kontakter till växelriktaren.

Godkända kontrollpunkter

10/11

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/15

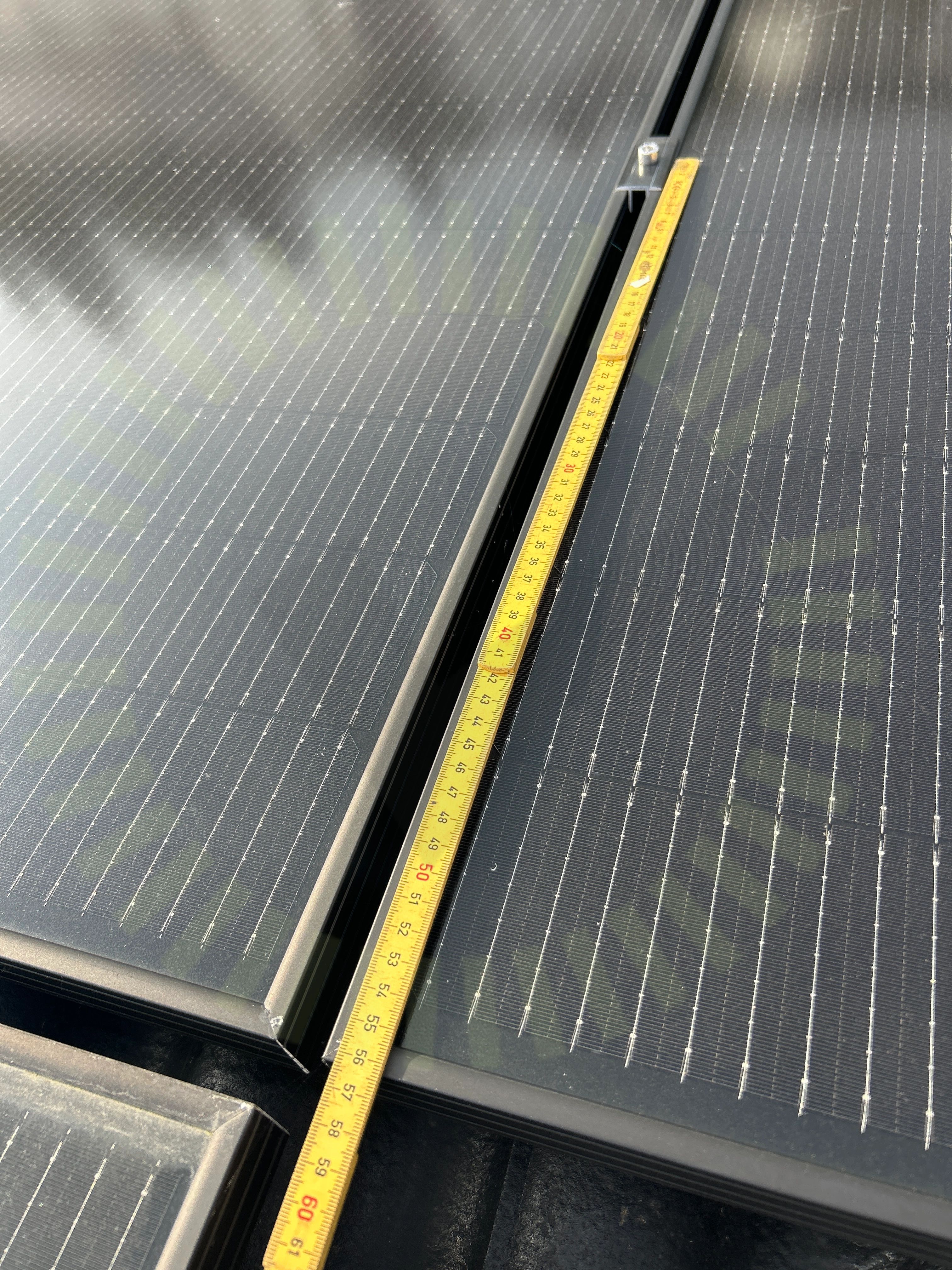

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. För långt och för kort avstånd förekommer på västsidan.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

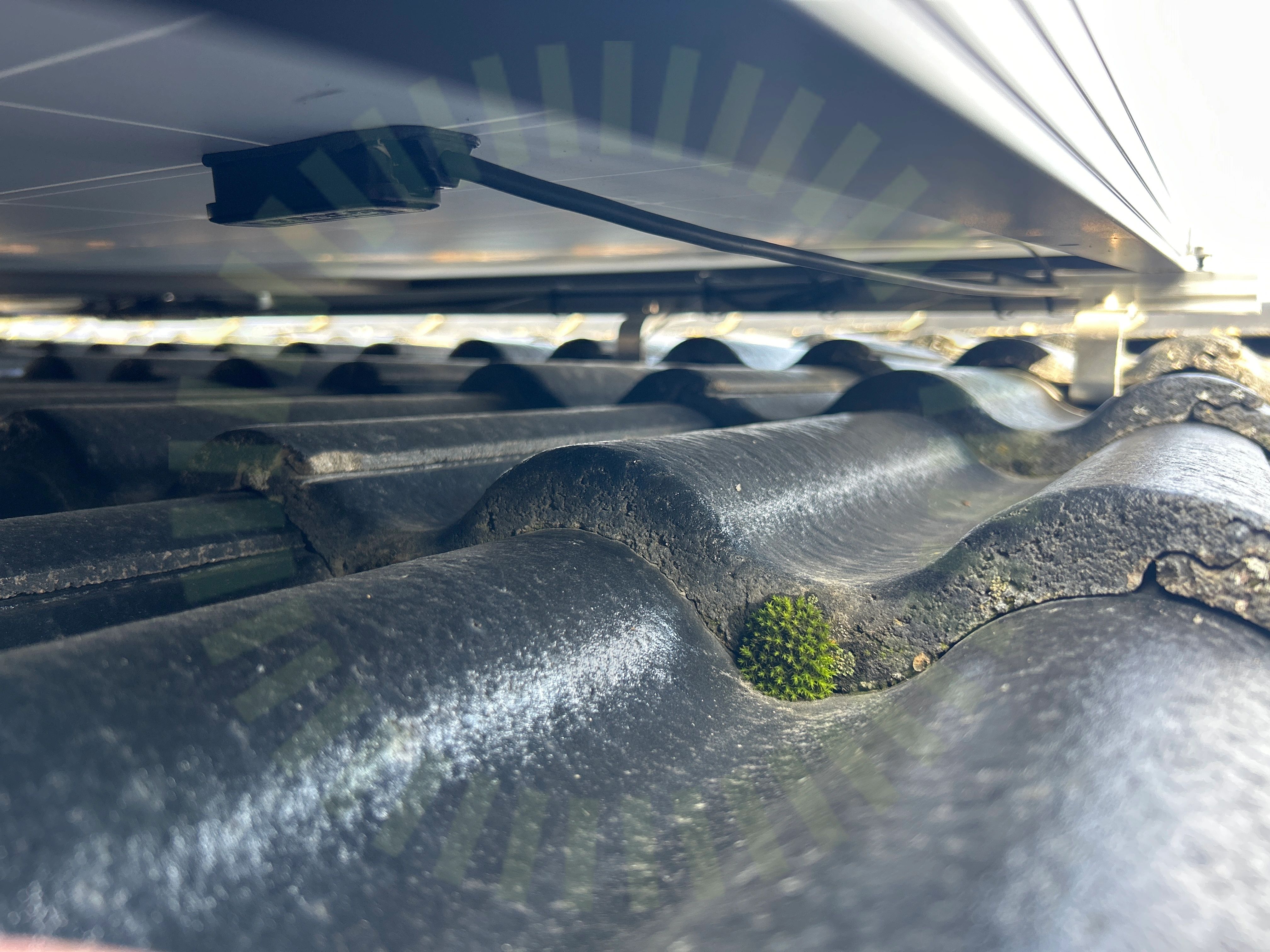

3.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp ut från kopplingslådan.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

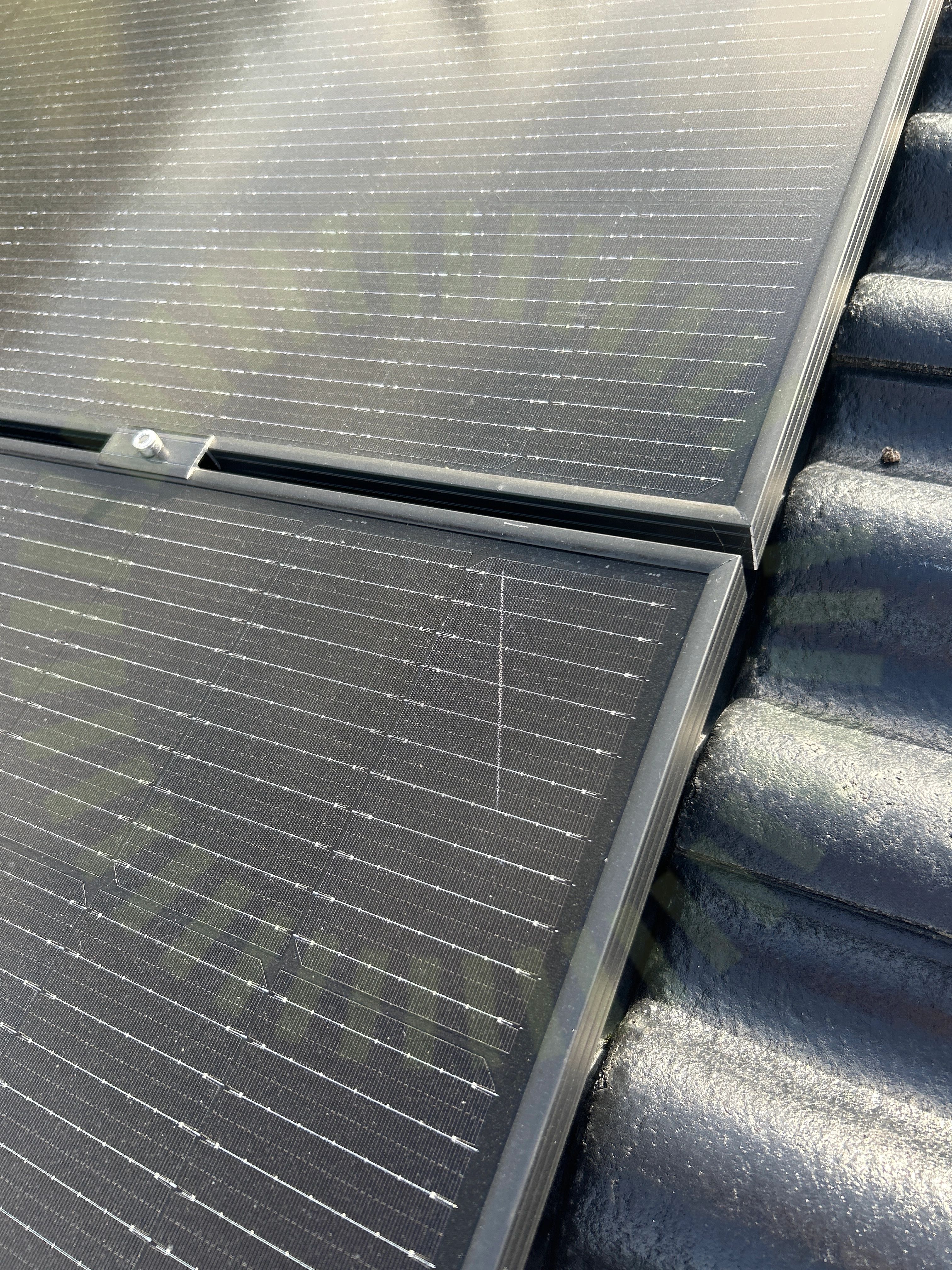

3.3 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

11/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

3/26

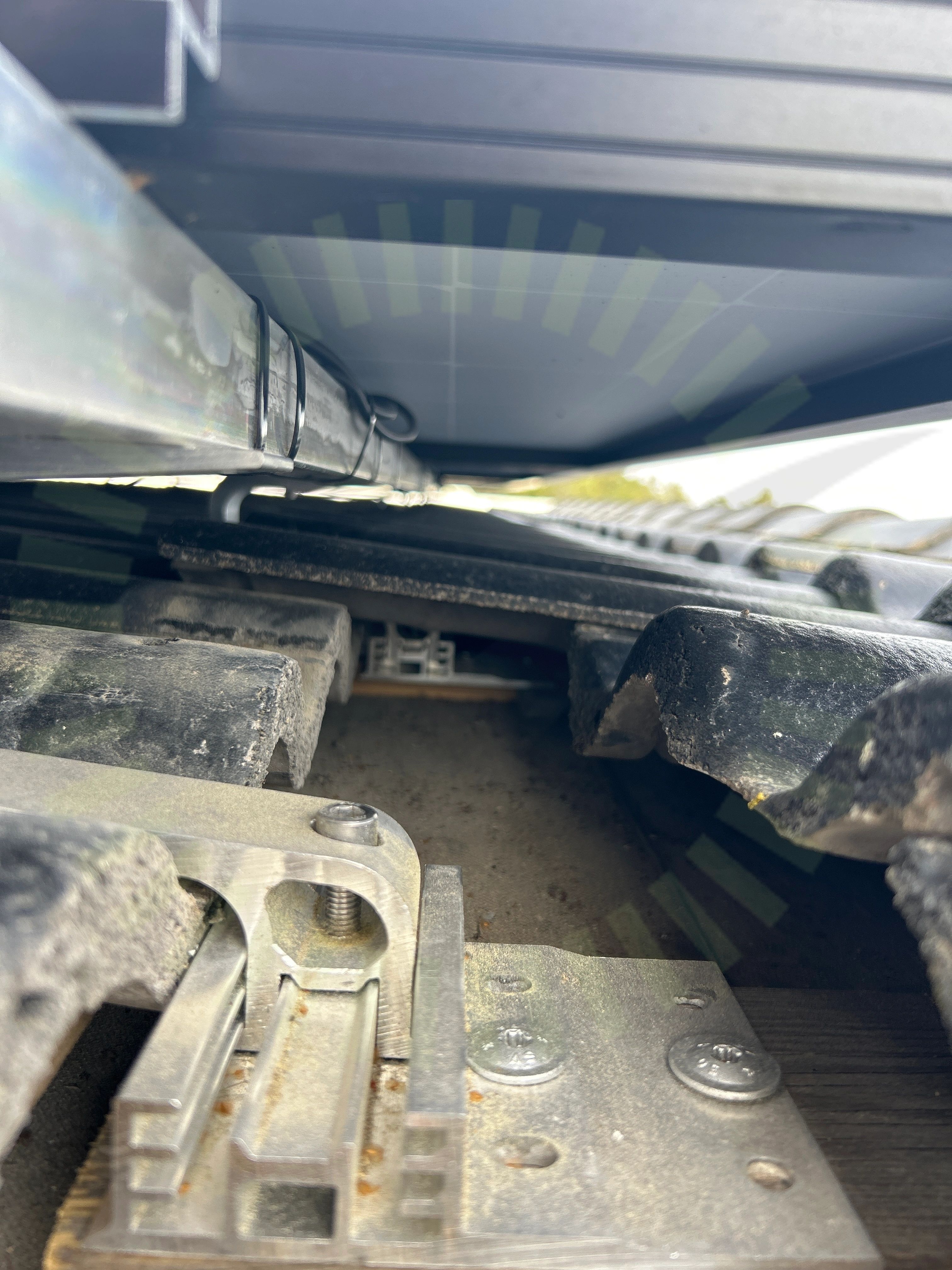

4.1 Infästning utanför takstol

Inte godkänd

Kroken närmast i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

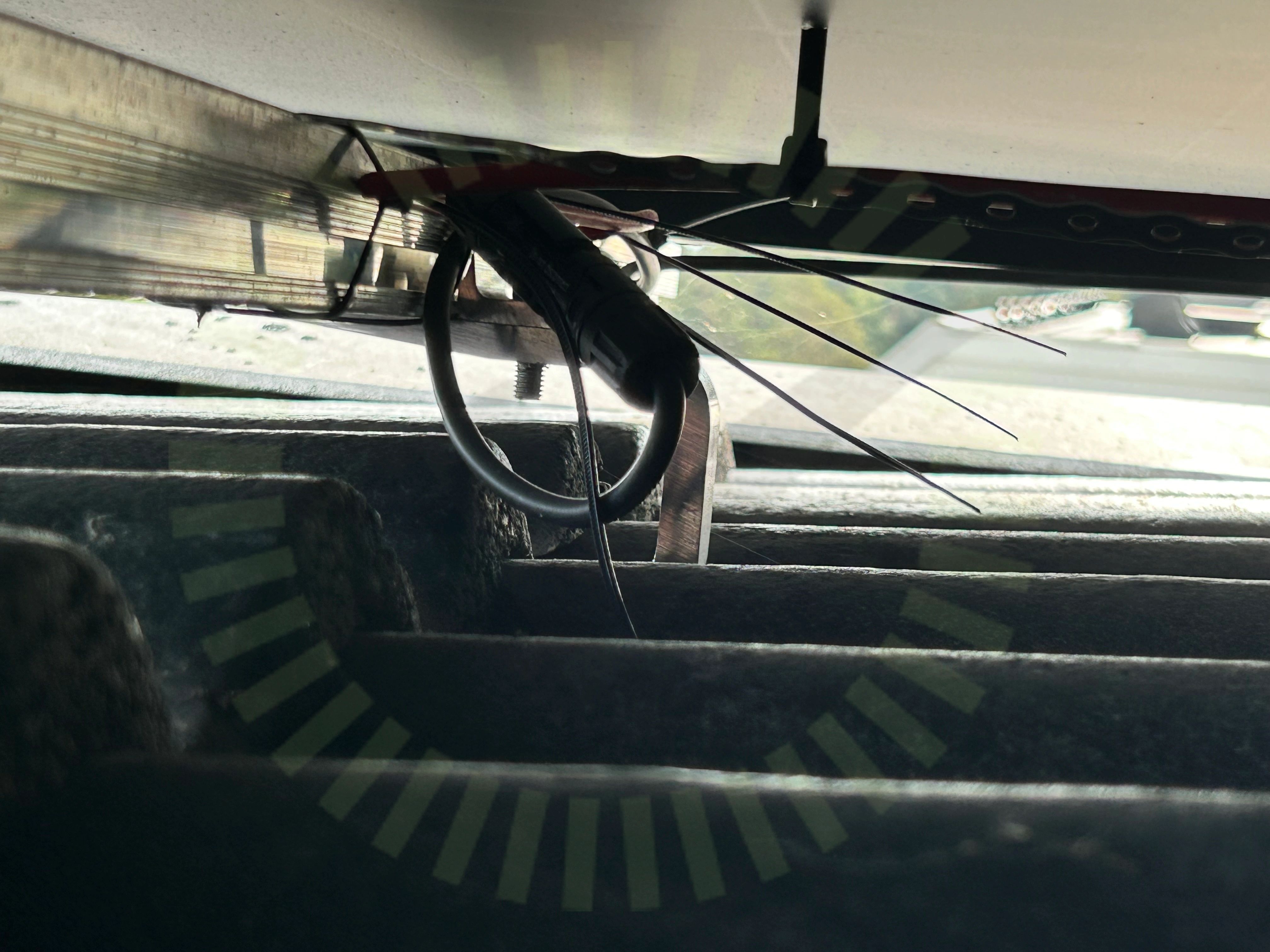

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

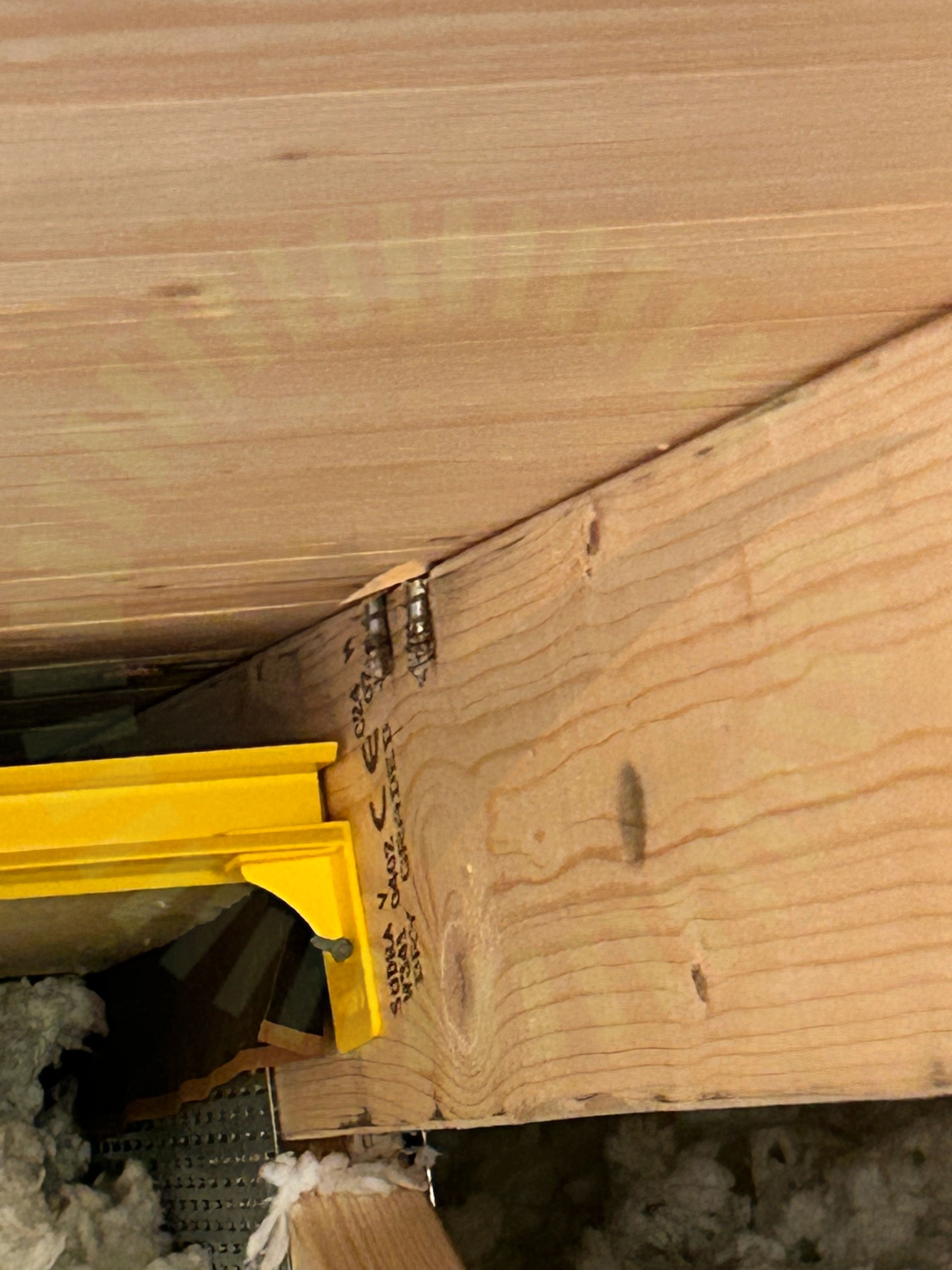

4.3 Takstolsinfästning

Inte godkänd

Skruvar har missat takstolarna. Även kontrollerat utifrån att fler skruvar inte har använts.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

22/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Termisk brytpunkt skenor

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Anmärkningar

4/36

7.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

7.3 DC Kontakter anslutning

Inte godkänd

Förskruvningar får inte bottnas.

STÄUBLI MA231 ver 03.2023 sid 10

7.4 Jordning av chassi

Inte godkänd

Kabeln på bild hör till batteriet. VR har ingen jordning i chassi.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

32/36

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
