Besiktningsrapport

9.0

Installation av

Kungälv Närenergi AB

Datum

6 oktober 2023

Ort

Kungälv, Västra Götalands län

Förbindelse av kontakter

Klämmornas placering

Kabeluppfästning

+ 5

90% godkända

10% ej godkända

Om installationen

Paneler

BeyondSun: TSHM-108HV 400-410W

Montagesystem

Hopergy:NOVA Tile Roof

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Säkerhetsbrytare AC

Installerad av Kungälv Närenergi AB som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, BeyondSun: TSHM-108HV 400-410W (17)Tak 1, Hopergy:NOVA Tile Roof (24)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, BeyondSun: TSHM-108HV 400-410W

Anmärkningar

3/17

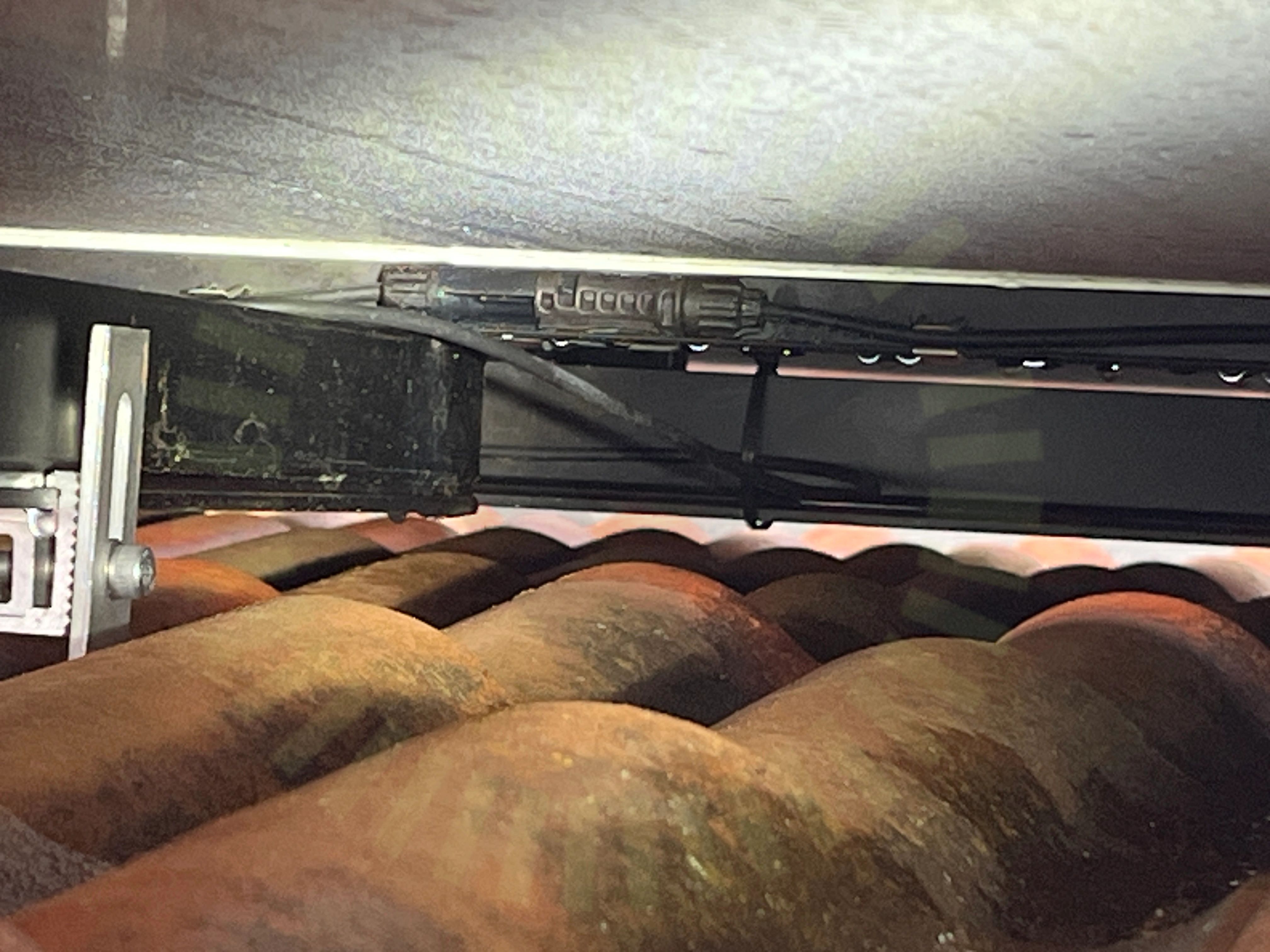

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

3.2 Klämmornas överlappning

Inte godkänd

Klämmor är vridna och överlappar inte korrekt med ramen.

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt ca 15cm.

Version: BS-HANDBOOK-EN-001 Ver: 2201, Sida 7

Godkända kontrollpunkter

13/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Hopergy:NOVA Tile Roof

Anmärkningar

3/22

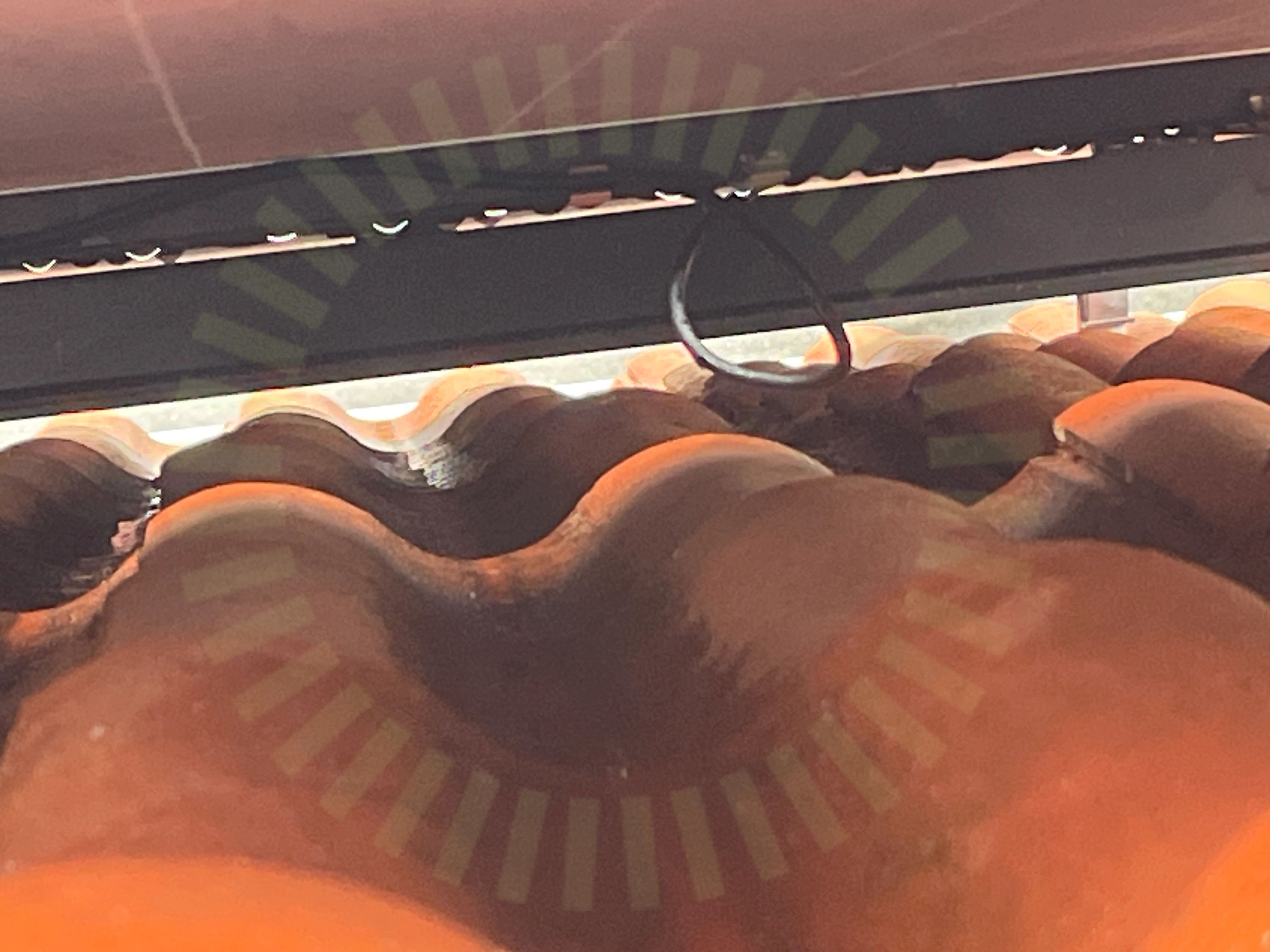

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

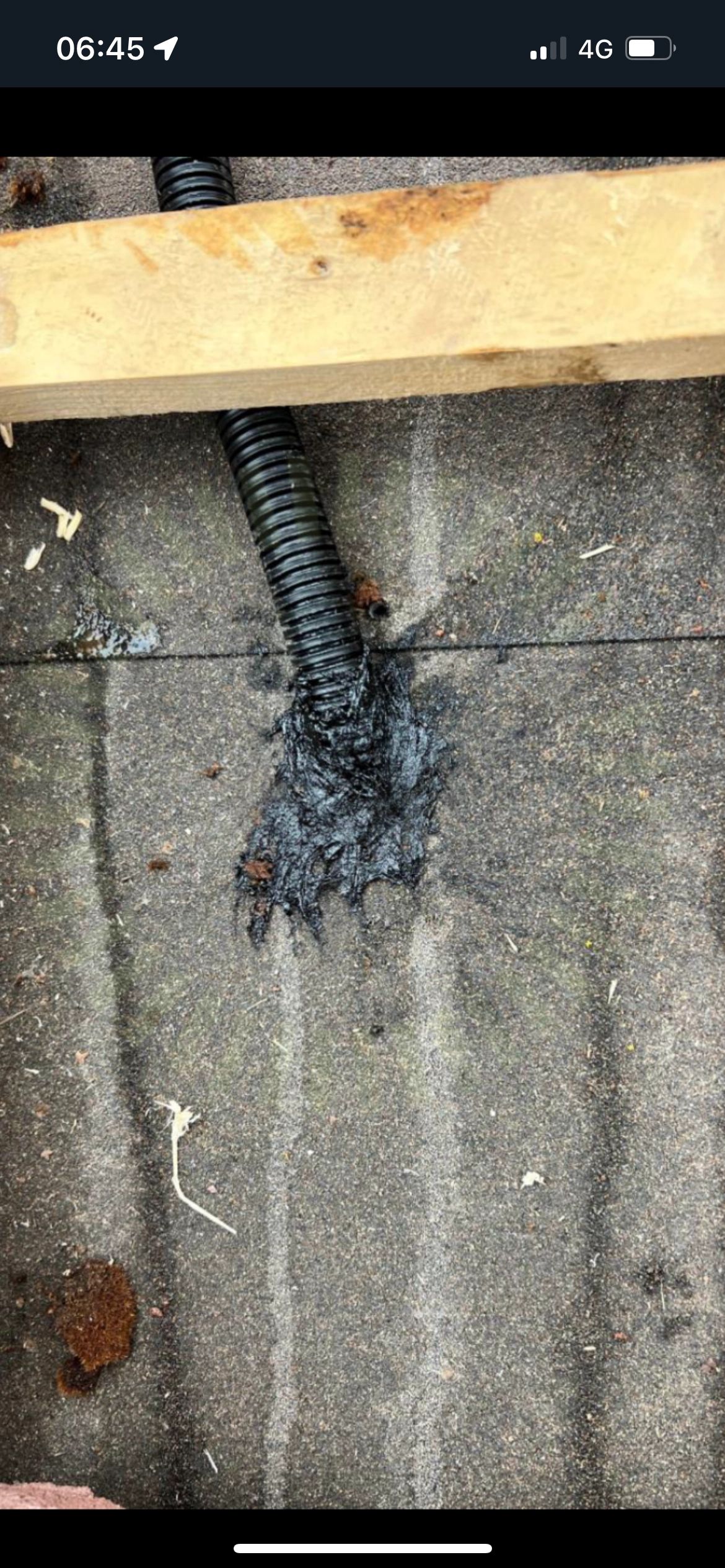

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild tagen ur egenkontrollen.

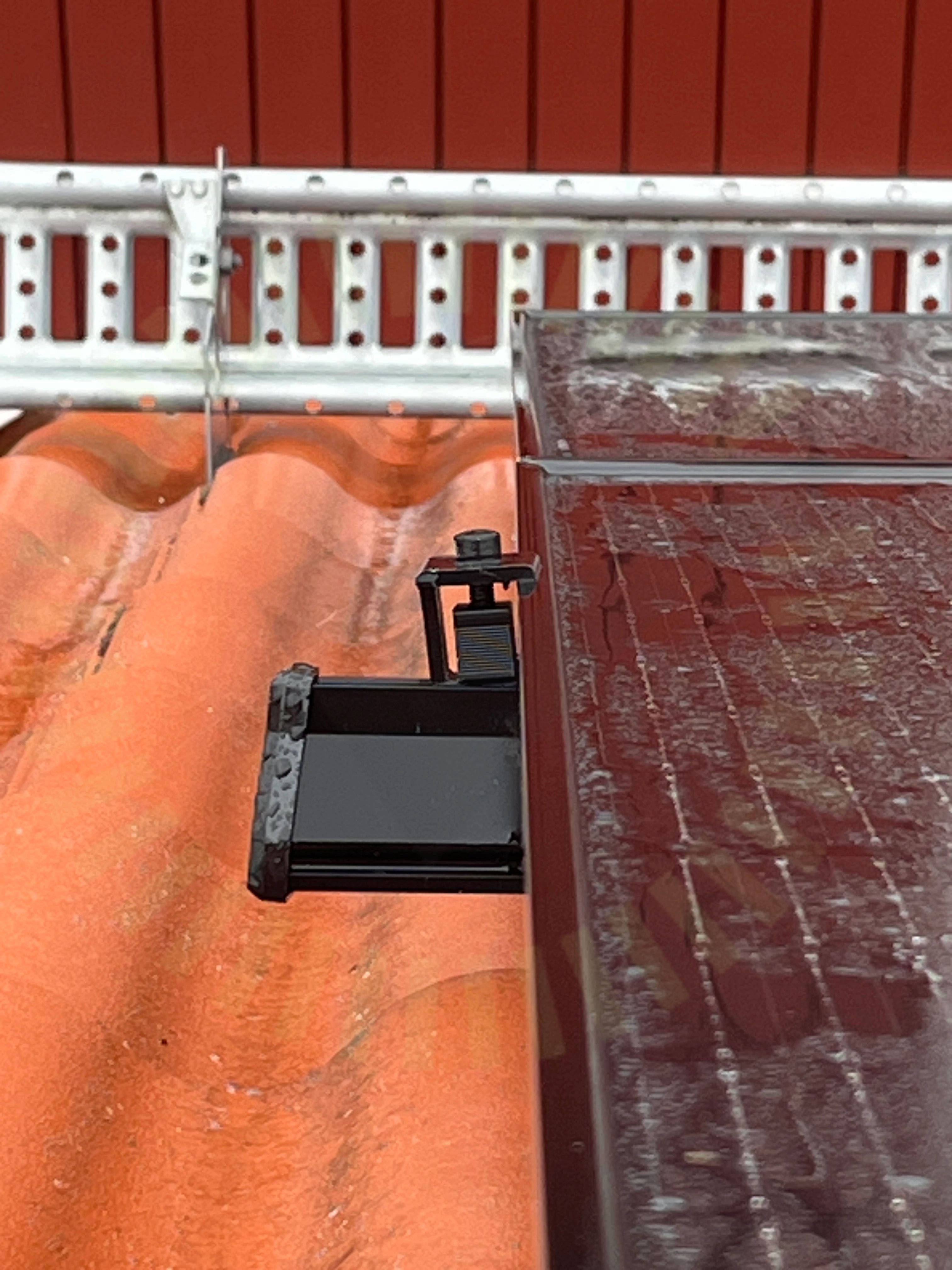

4.3 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade rätt, för hårt åtdragen.

Godkända kontrollpunkter

19/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Råspontsinfästning

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Takstolsinfästning

Underliggande takpanna

Väderbeständigt material

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/36

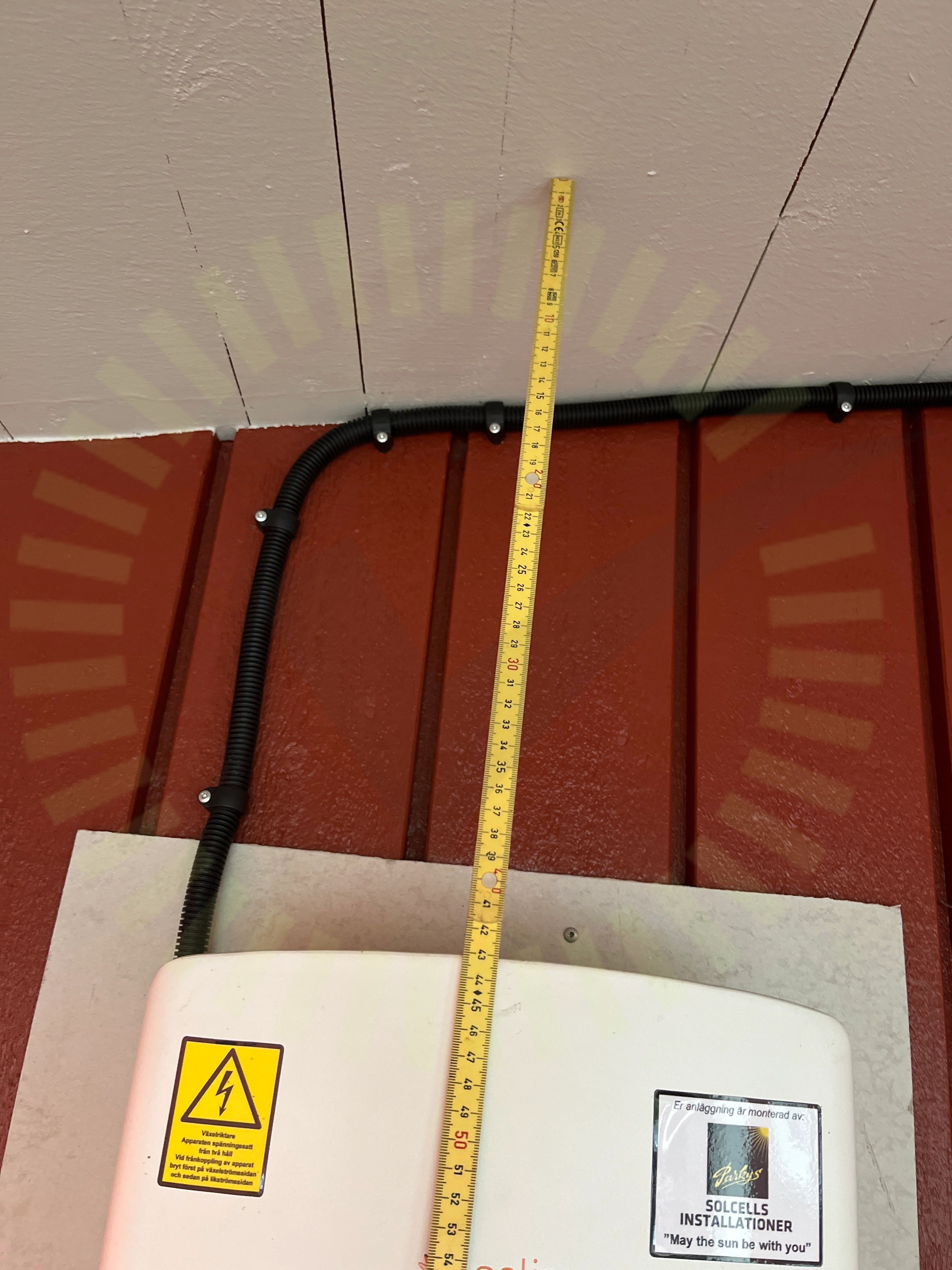

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Solis: Manual S5-GR3P(3-13)K FN EUR V1.3(20230207), Sida 10

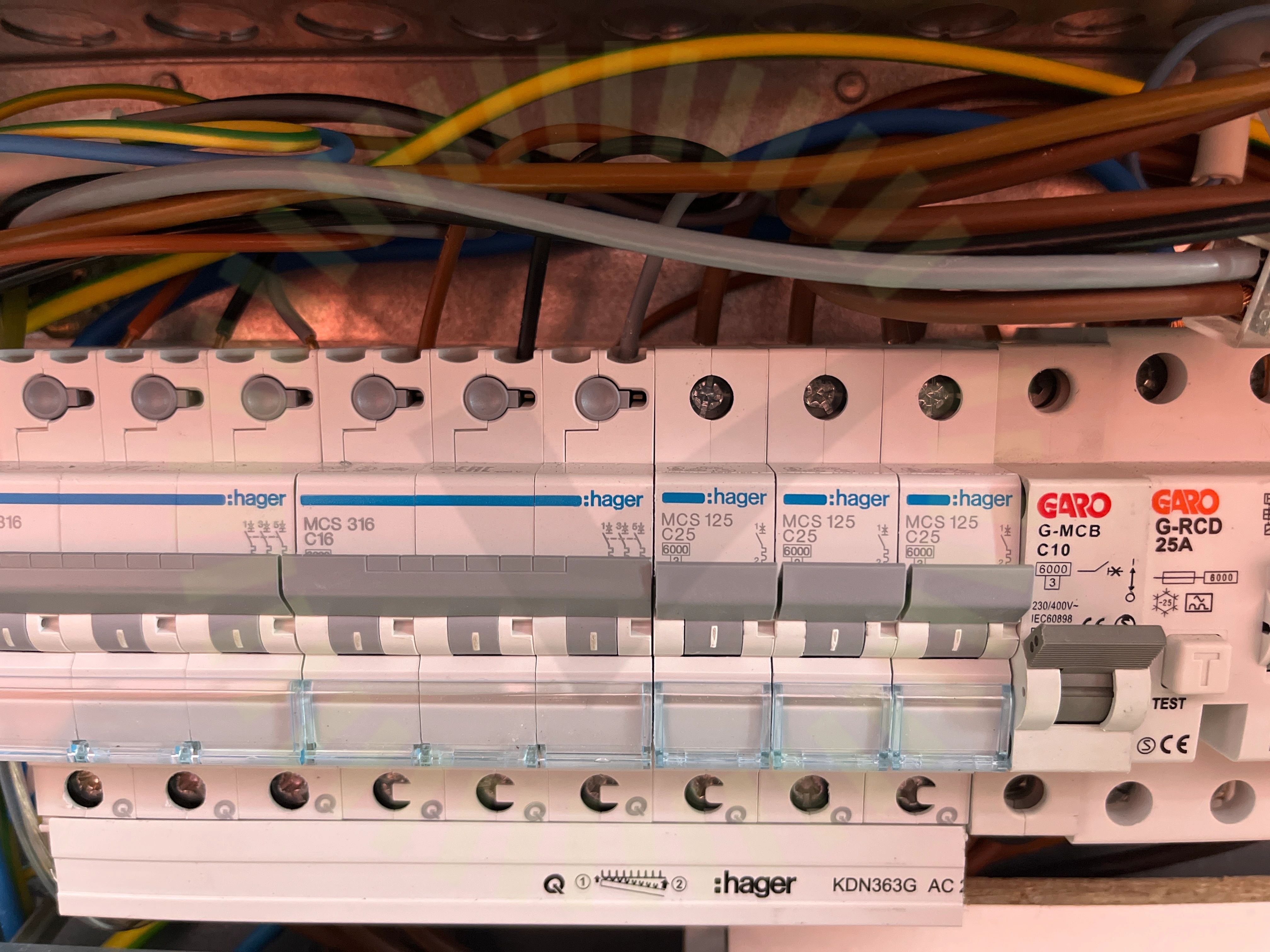

6.2 Fasskena

Inte godkänd

Fasskena rekommenderas inte utomhus pga risk för kondens och kortslutning.

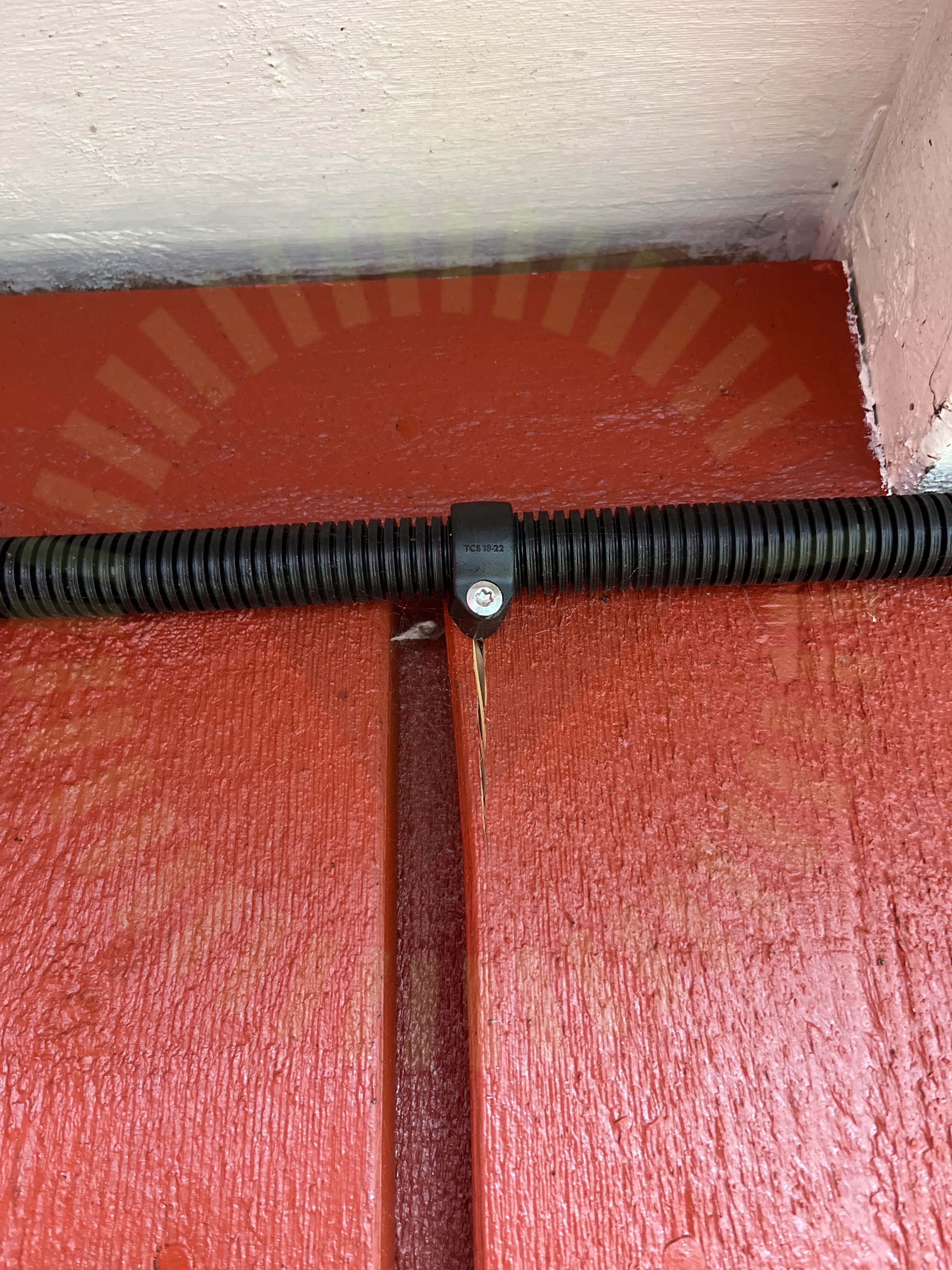

6.3 Skada

Inte godkänd

Skada i panelen efter klamring av slang.

Godkända kontrollpunkter

33/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
