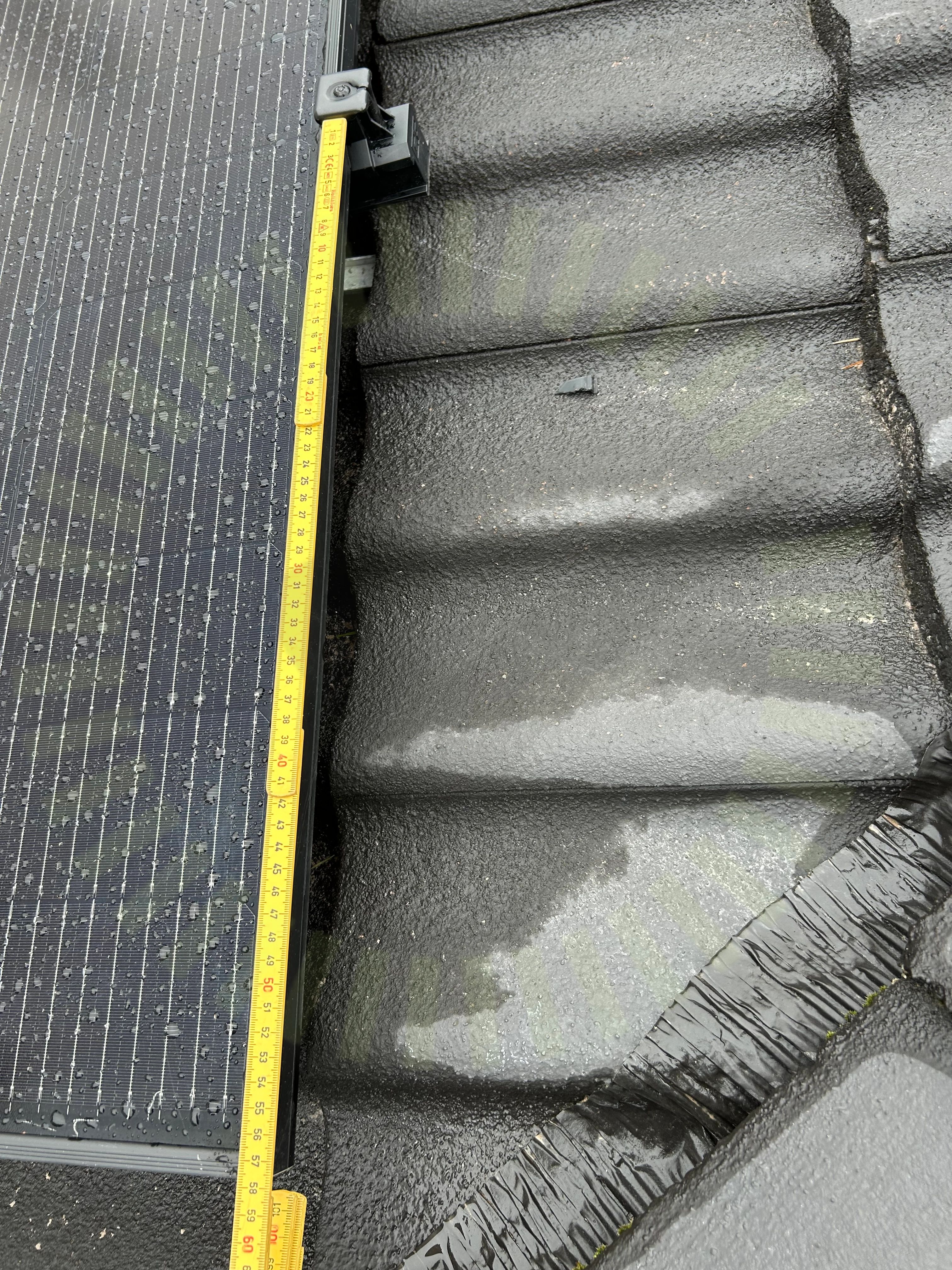

1.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19
Öppet helgfria vardagar 8-17Ring 010-303 07 40
Besiktningsrapport
8.9
Installation genom
1KOMMA5°
Datum
20 mars 2024
Ort
Vreta Kloster, Östergötlands län
89% godkända11% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE(5-10K)-RWB48
BatteriSolarEdge: BAT-05K48
TillbehörUndercentral
TillbehörSolaredge Smartmätare
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
1Komma5° - Fullblack
Anmärkningar
3/18

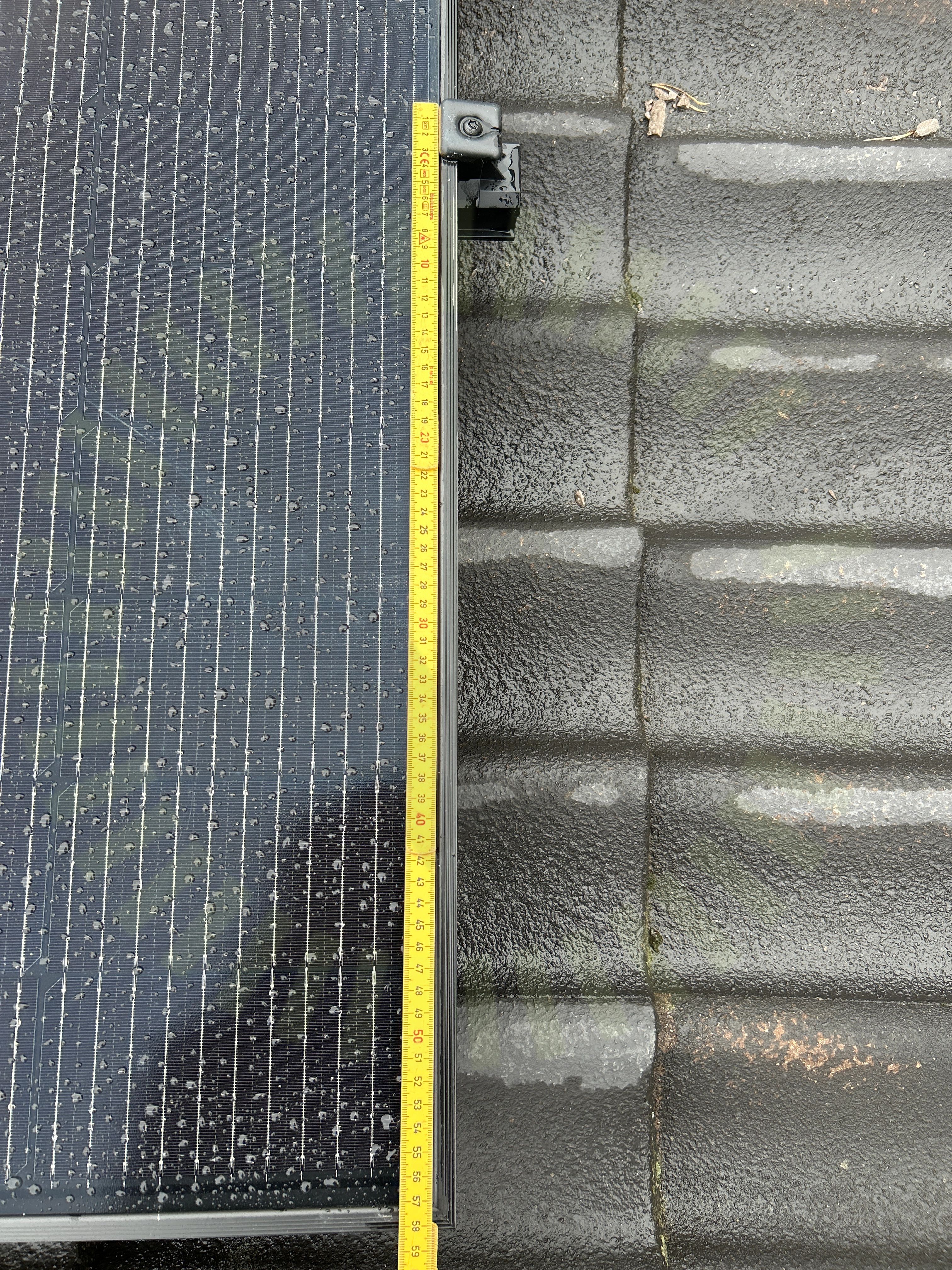

1.2 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17

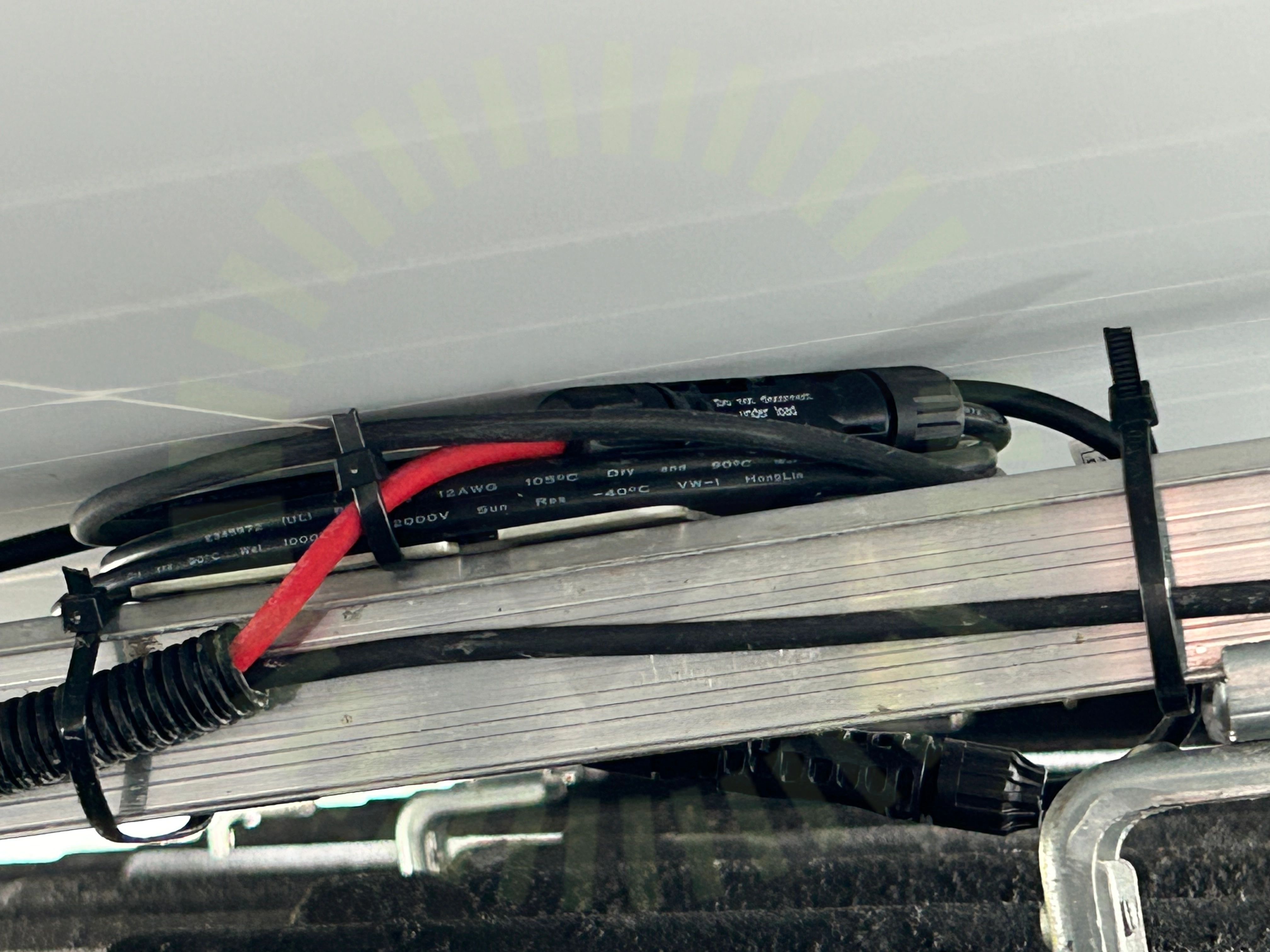

1.3 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Allmän
Anmärkningar
2/32.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
2.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
ESDEC Lutande Panntak
Anmärkningar
5/25
3.1 Dräneringskanal
Inte godkändMittklämmans dräneringskanal är inte vänd neråt.
Tillverkarens anvisningar
3.2 Skenornas infästning
Inte godkändGafflar trycker inte mot skenans botten, flyter en bit ovanför.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

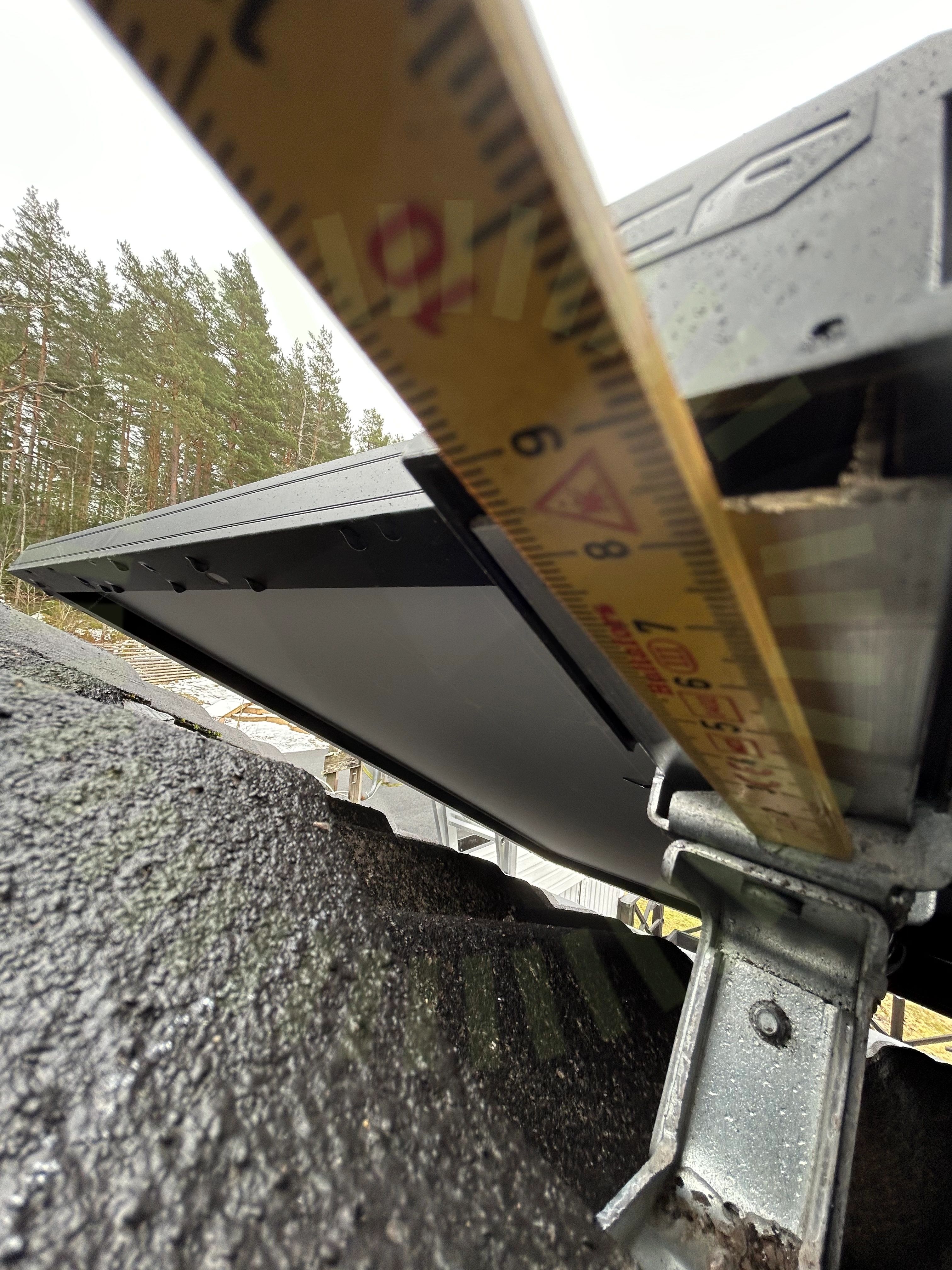

3.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
3.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Solaredge Smartmätare
Godkända kontrollpunkter
1/1Smartmätare
SolarEdge: BAT-05K48
Anmärkningar
1/13
5.1 Närliggande objekt
Inte godkändBatteri placerat för nära objekt som förhindrar luftflödet.
Home Battery 48V Installation Guide MAN-01-00954-1.1, Sida 12-13
Godkända kontrollpunkter
12/13Avstånd till växelriktareBatteri PEBatteriets lockDC anslutning Fastsäkring av produktFörläggning av batterimodulerSignalkabel batteri växelriktareSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
SolarEdge: S-Serie
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE(5-10K)-RWB48
Anmärkningar
2/357.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
7.2 Förskruvning
Inte godkändFörskruvning håller inte fast kabeln.
SolarEdge: SolarEdge Home Hub Inverter - Three Phase For Europe and APAC Version 1.1, Sida 31-34
Godkända kontrollpunkter
33/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
