Besiktningsrapport
7.5
Installation av
E.ON
Datum
16 oktober 2023
Ort
Ekero, Stockholms län
Takstolsinfästning
Stress på kontakter
Klämmornas placering
+ 8
82% godkända
18% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 (395-420) MR
Montagesystem
Renusol: VS+
Växelriktare
GoodWe: GW4-15K-DT/SDT G2 Series
Tillbehör
Säkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3
Säkerhetsbrytare AC
Anmärkningar
1/8

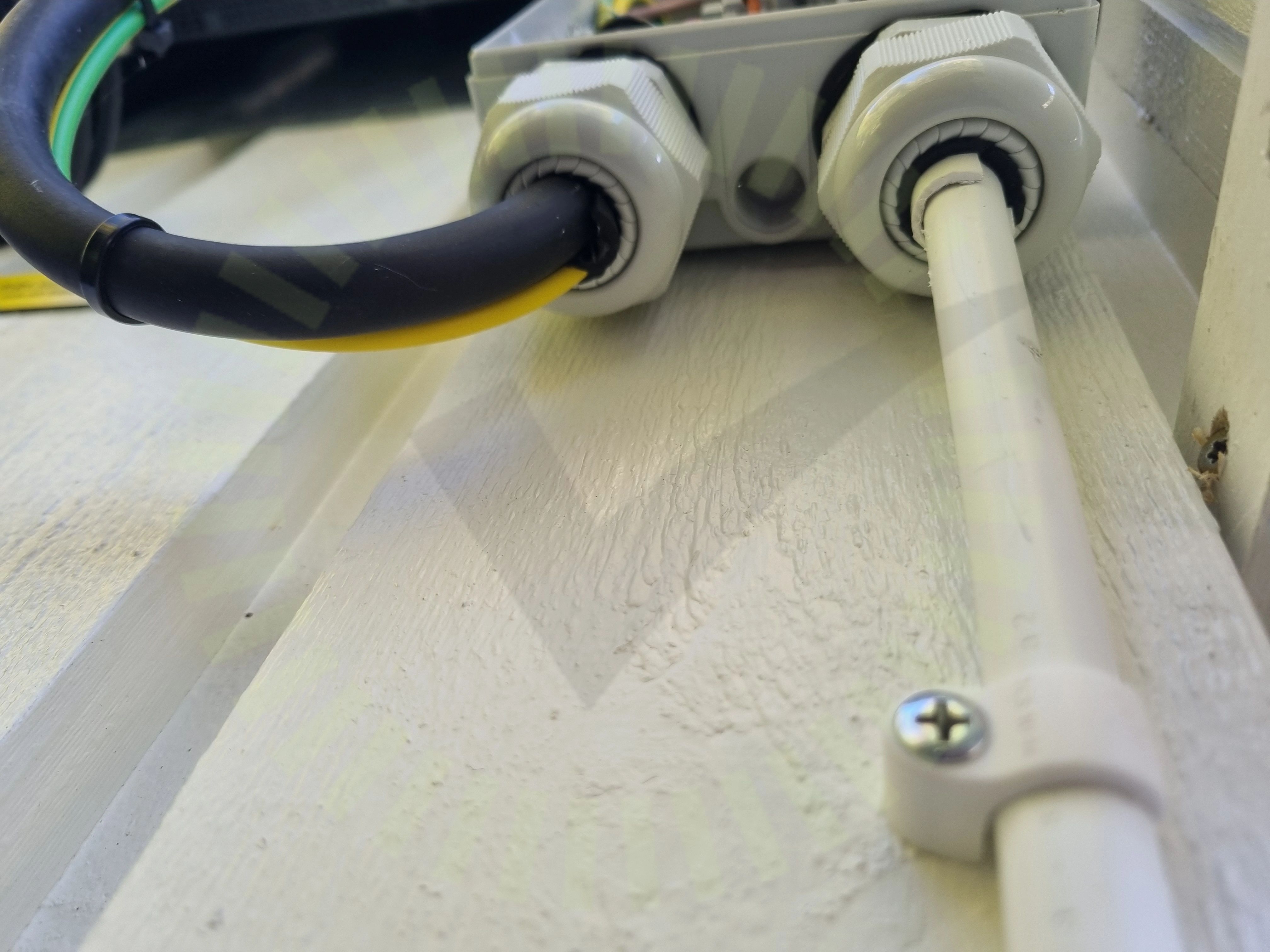

2.1 Förskruvningar
Inte godkänd
Förskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
7/8
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
2/17

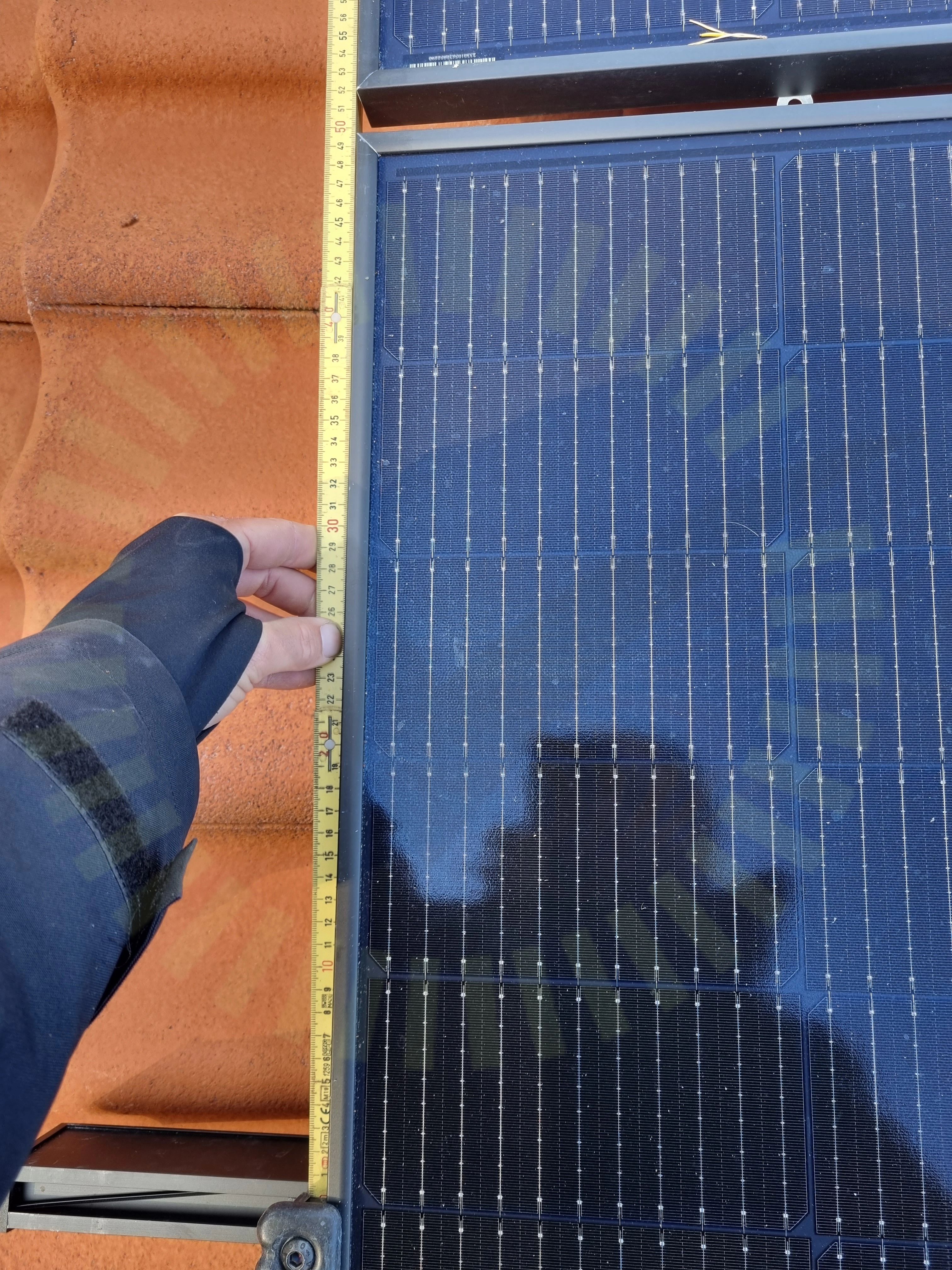

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

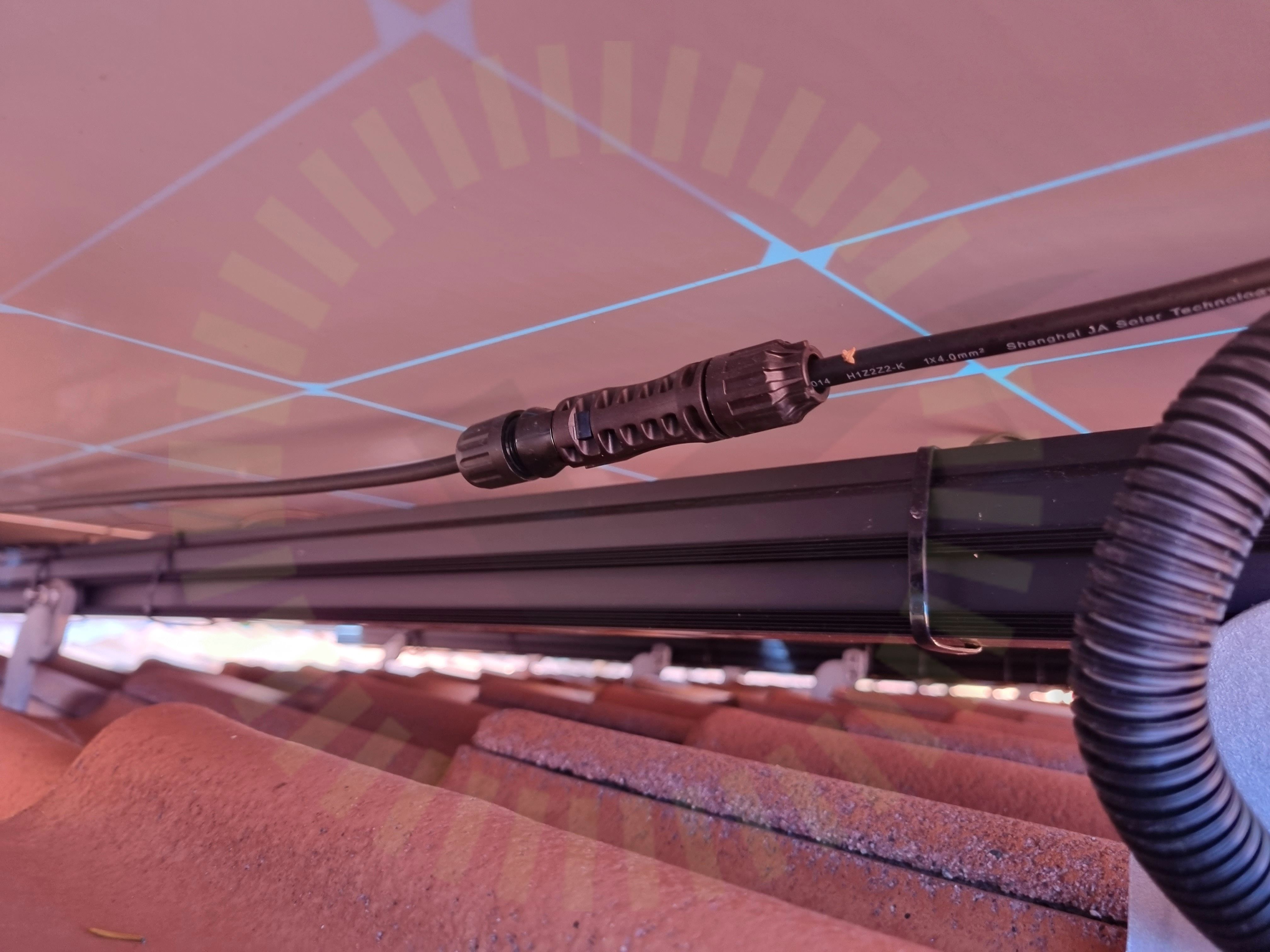

3.2 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
14/17
Ej tillgängligt vid besiktning
1/17
Tak 1, Renusol: VS+
Anmärkningar
9/24
4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.2 Mittklämmor
Inte godkänd
Mittfästen är inte korrekt monterade.
4.3 Råspontsinfästning utfört
Inte godkänd
Infästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Tillverkaren kräver även att infästningsmaterialet har en klassning på minst c24 vilket råspont saknar. Stor del av infästningarna sitter i råspont.

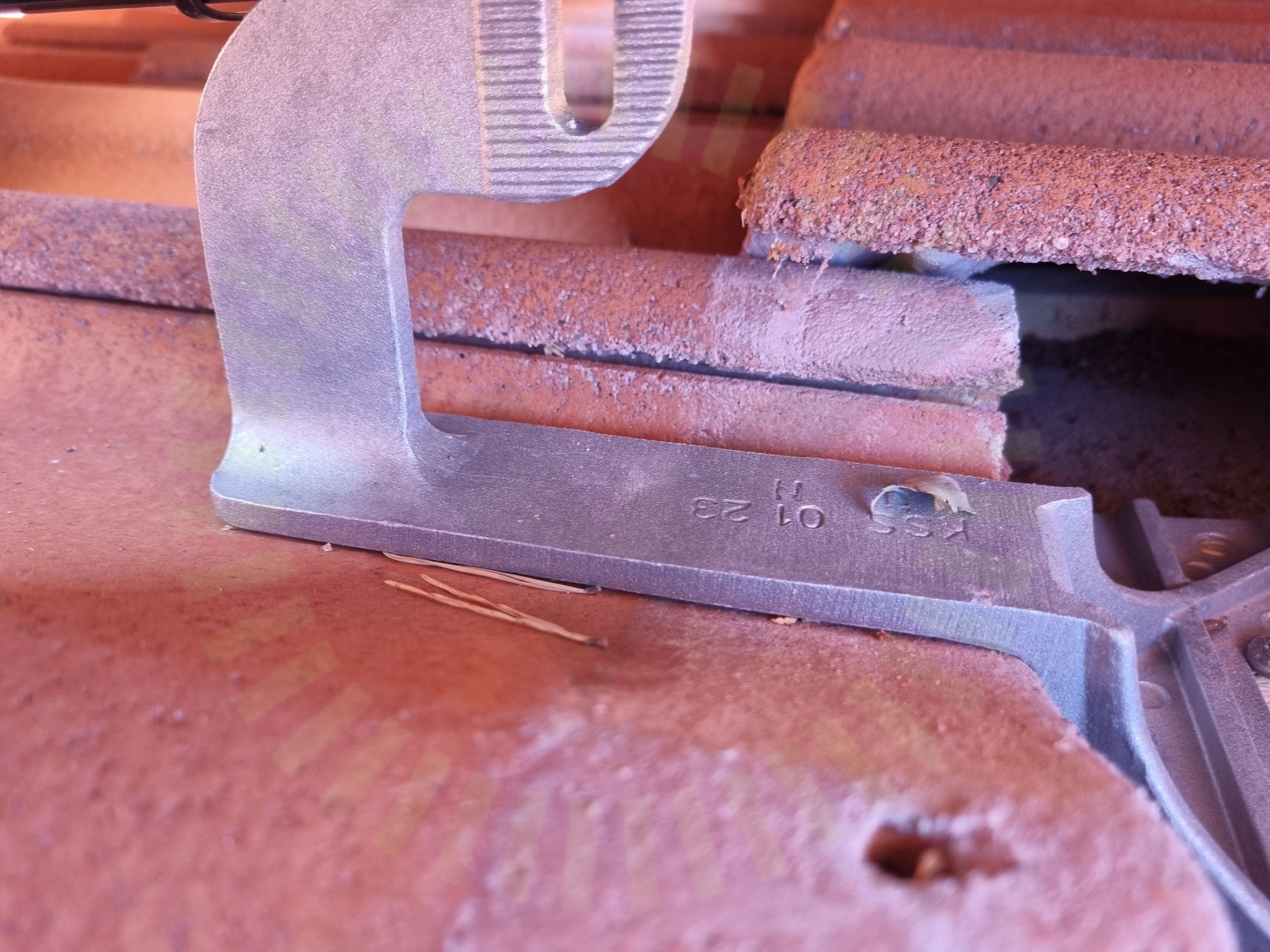

4.4 Underliggande takpanna
Inte godkänd
Takkrok ligger an mot underliggande takpanna.

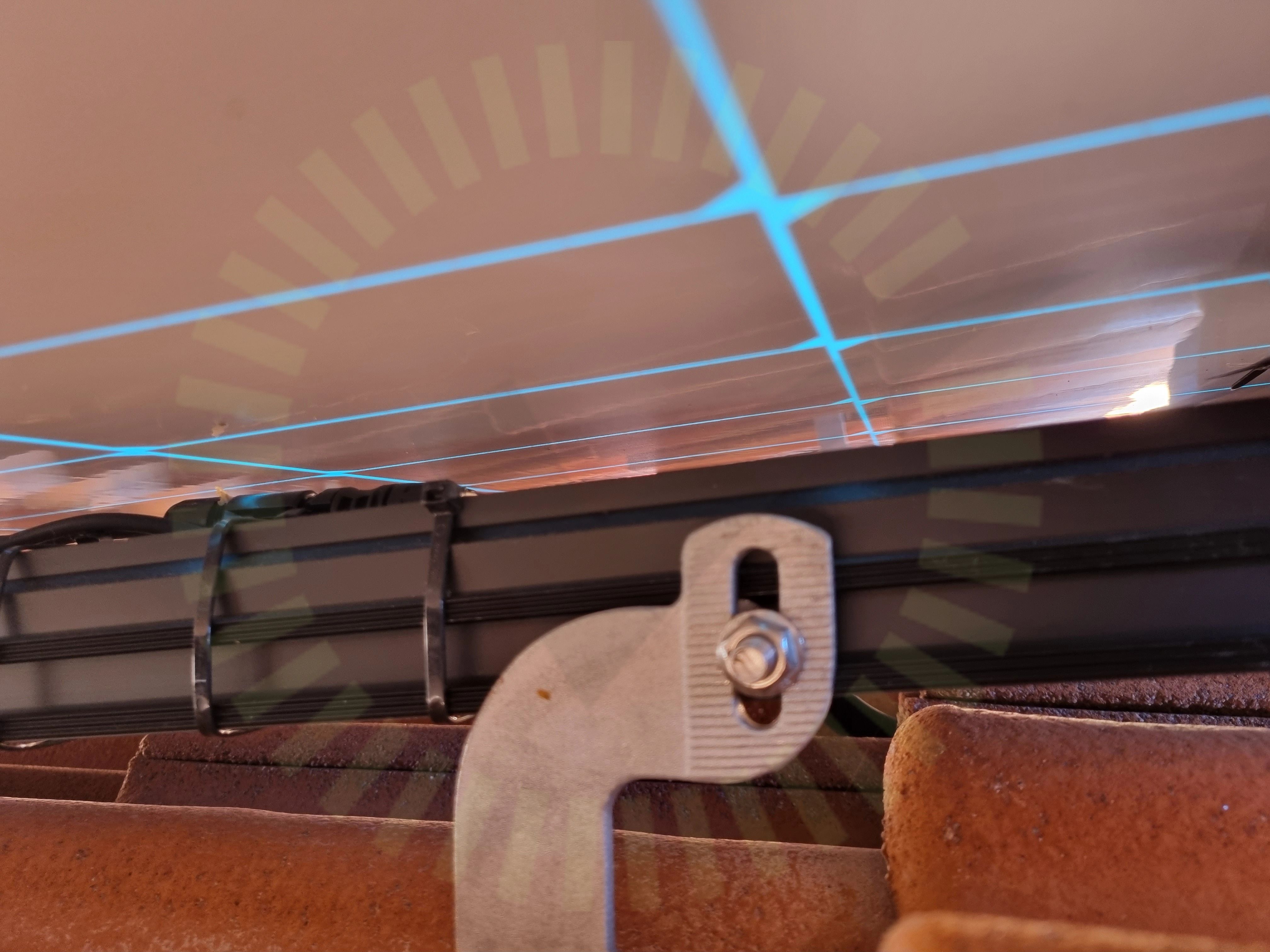

4.5 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. T-bultens skåra är inte vertikal.
4.6 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
4.7 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.8 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 700mm.

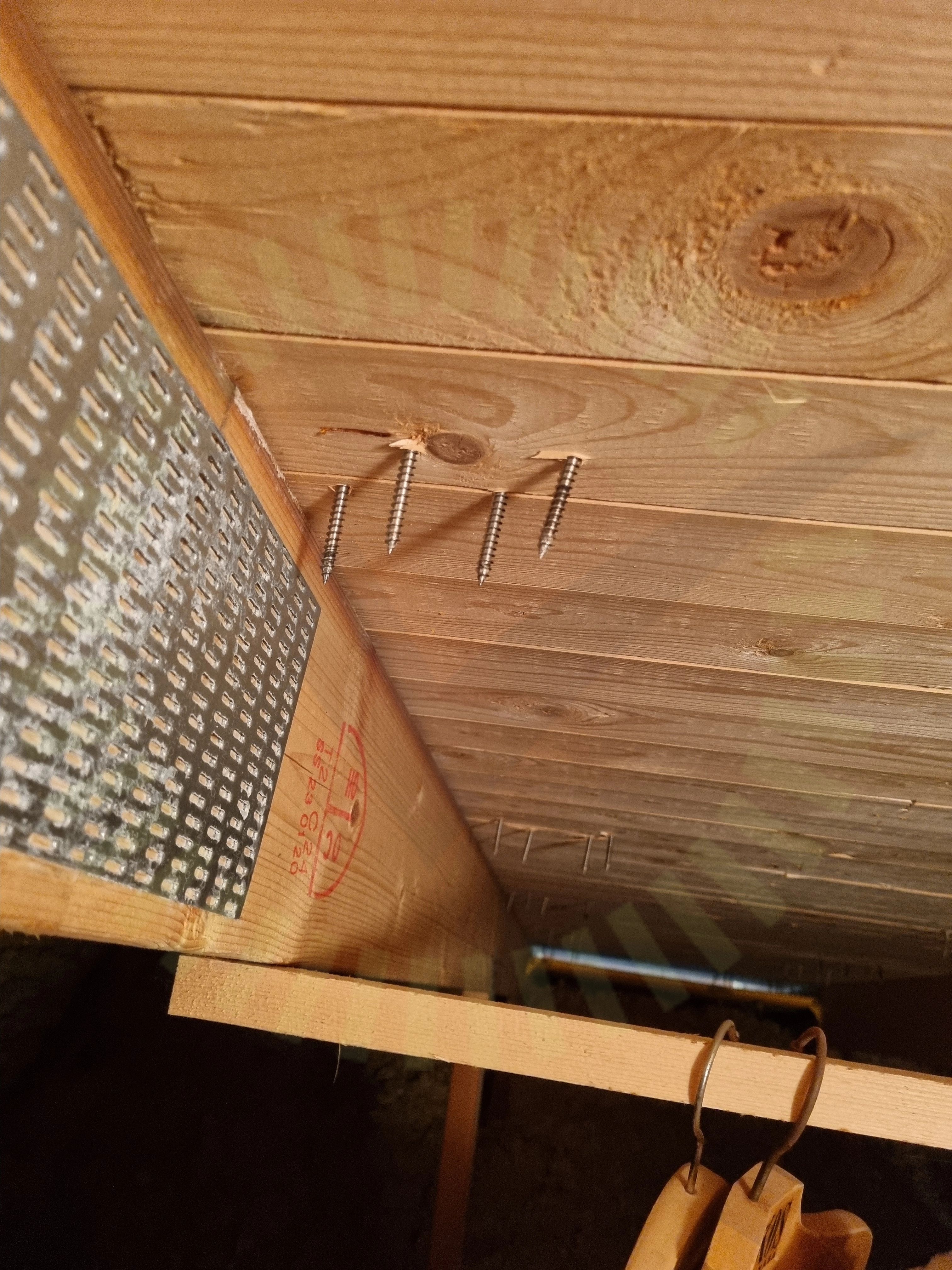

4.9 Takstolsinfästning
Inte godkänd
Takkrokens skruvar är inte monterade korrekt. Det förekommer skruvar som missat takstol helt. Majoriteten av infästningarna sitter endast i råspont.
Godkända kontrollpunkter
15/24
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
2/36
6.1 Avstånd närliggande objekt
Kundkommentar
Växelriktarens avståndskrav uppfylls inte. Avståndet till tak/skydd ovanför växelriktaren är för litet. Kund som har satt upp skydd.
6.2 DC Kontakter
Inte godkänd
Kontakter avviker från anvisningar. Förskruvningen fär kontakt sitter snett.
Godkända kontrollpunkter
33/36
Ej tillgängligt vid besiktning
1/36
