Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

28 juni 2023

Ort

Kävlinge, Skåne län

Kabeluppfästning

Skenans utstick för klämma

Skenornas infästning

+ 8

80% godkända

20% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 (390-415) MR

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (30)Tak 1, JA Solar: JAM54S30 (390-415) MR (16)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (5)Växelriktare (29)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/24

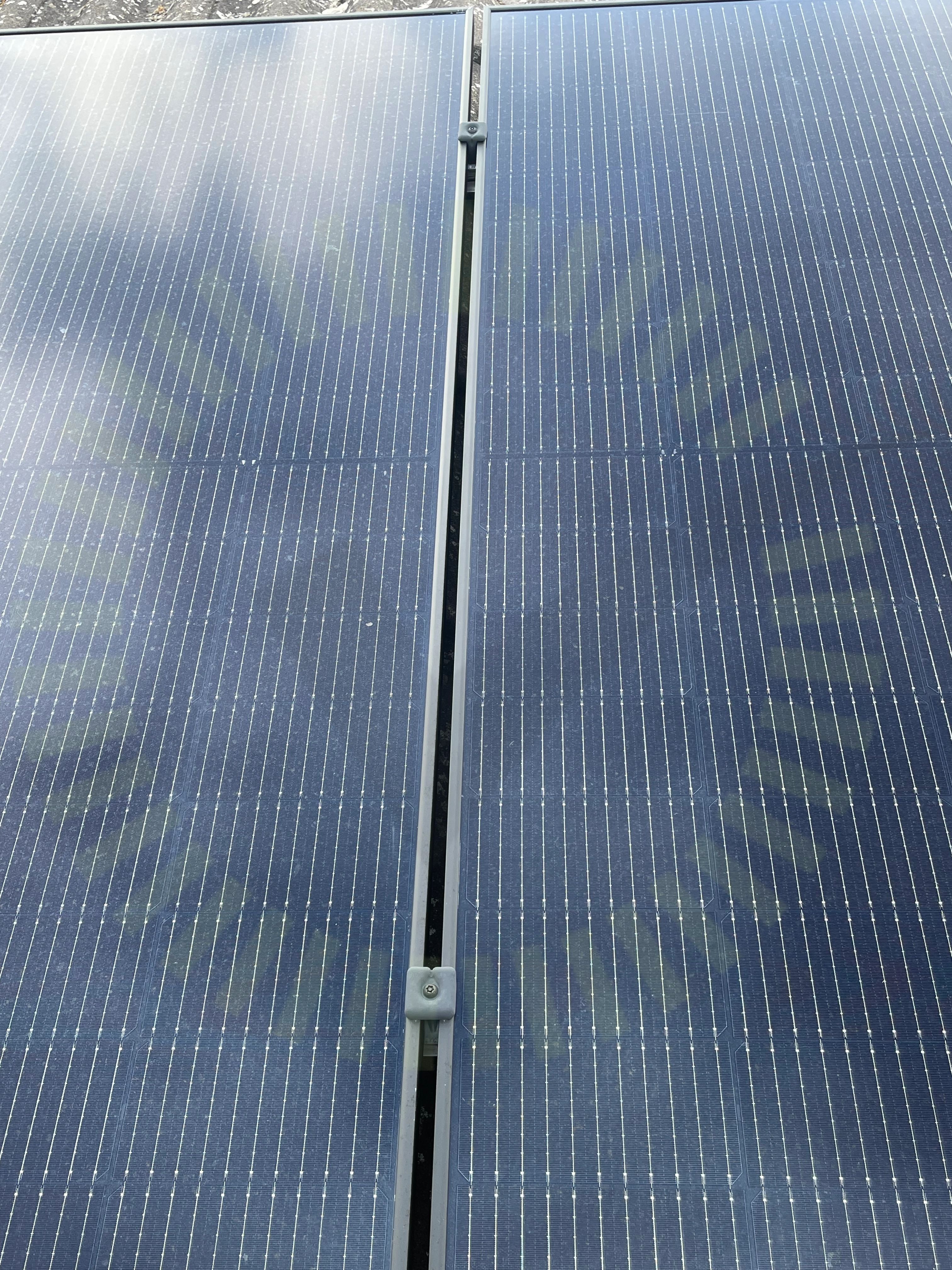

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt på flertalet ställen.

Tillverkarens anvisningar

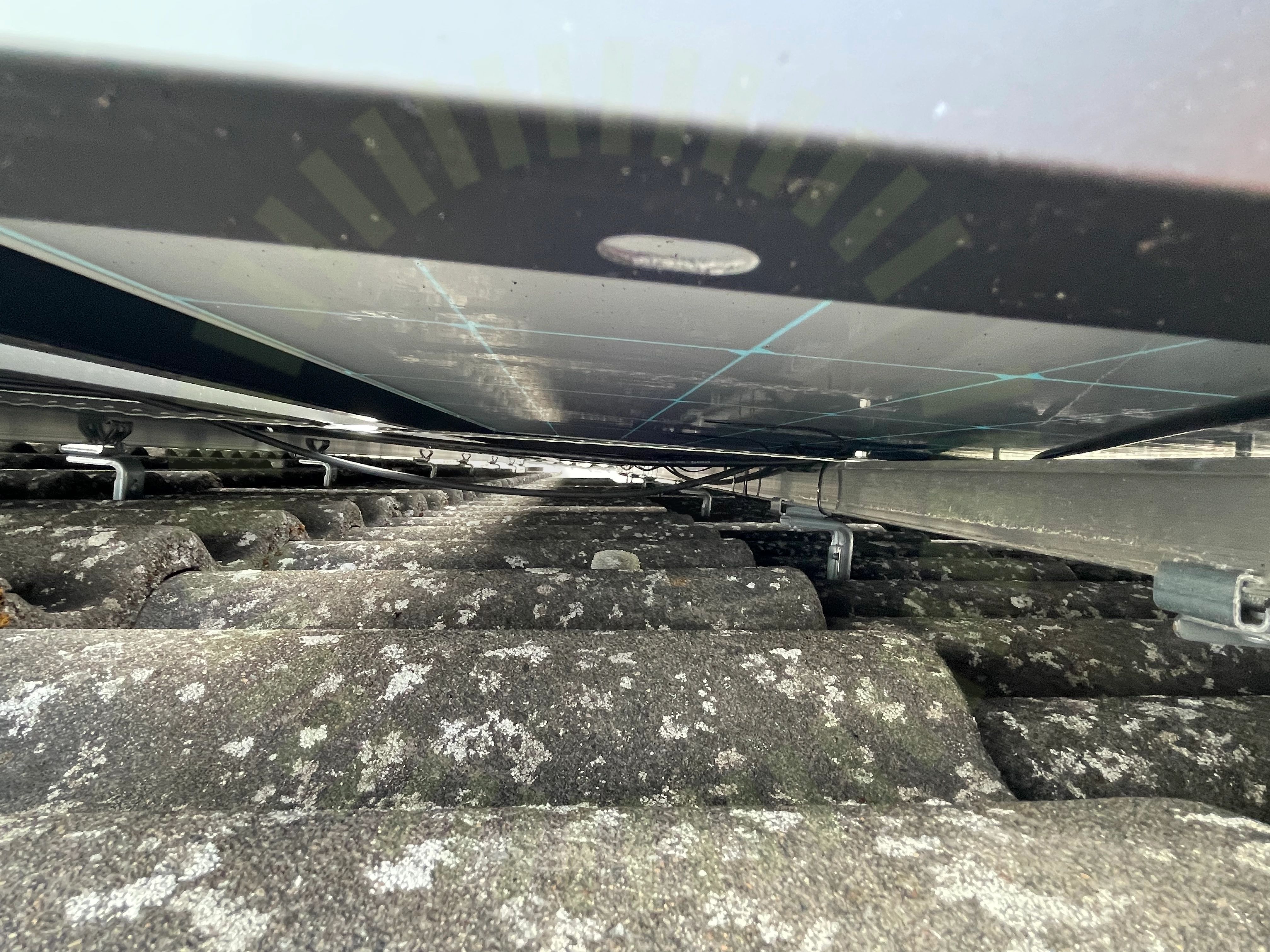

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd på flertalet ställen.

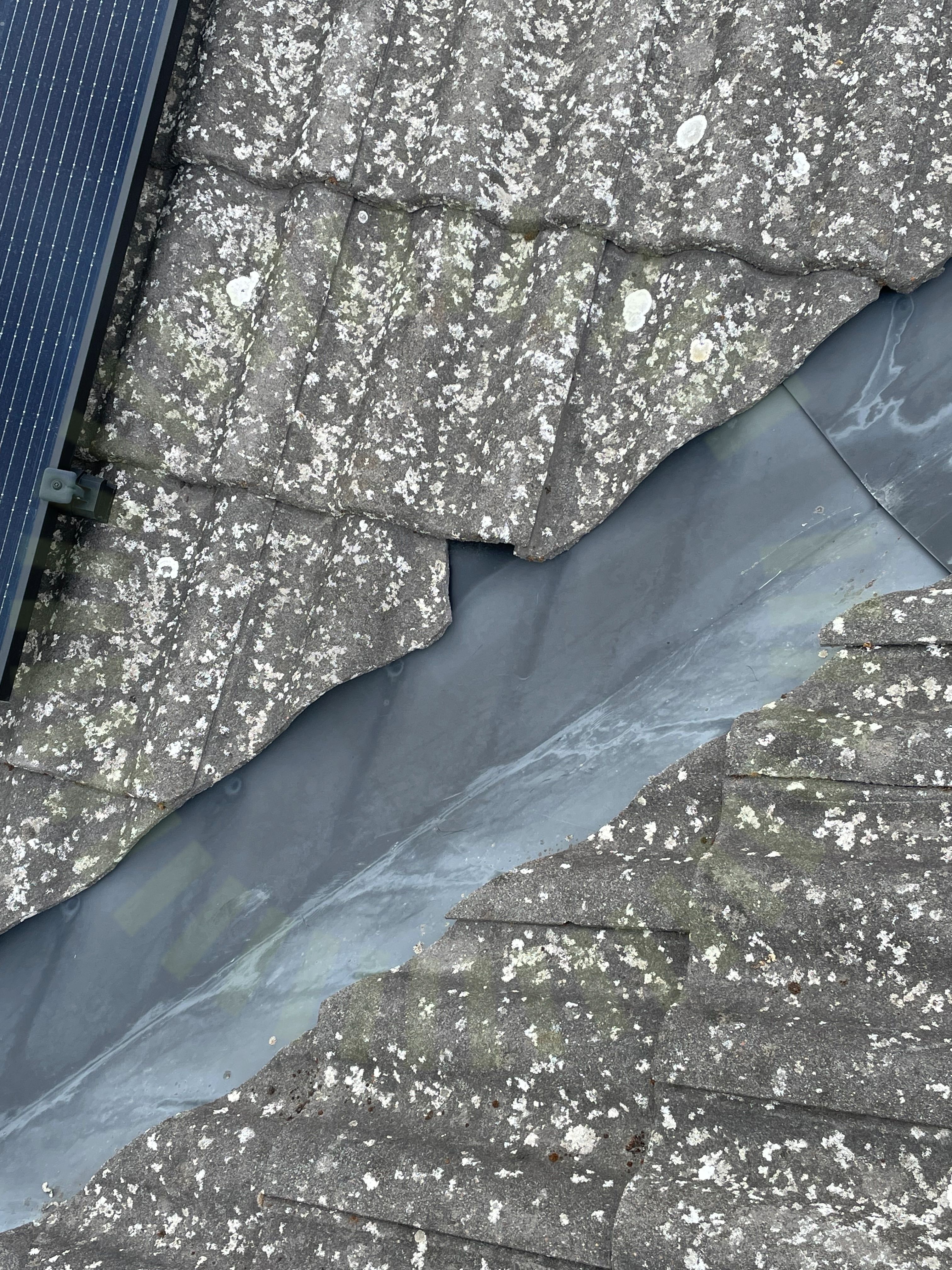

2.3 Skador

Inte godkänd

Skador på flera pannor vid regndalen.

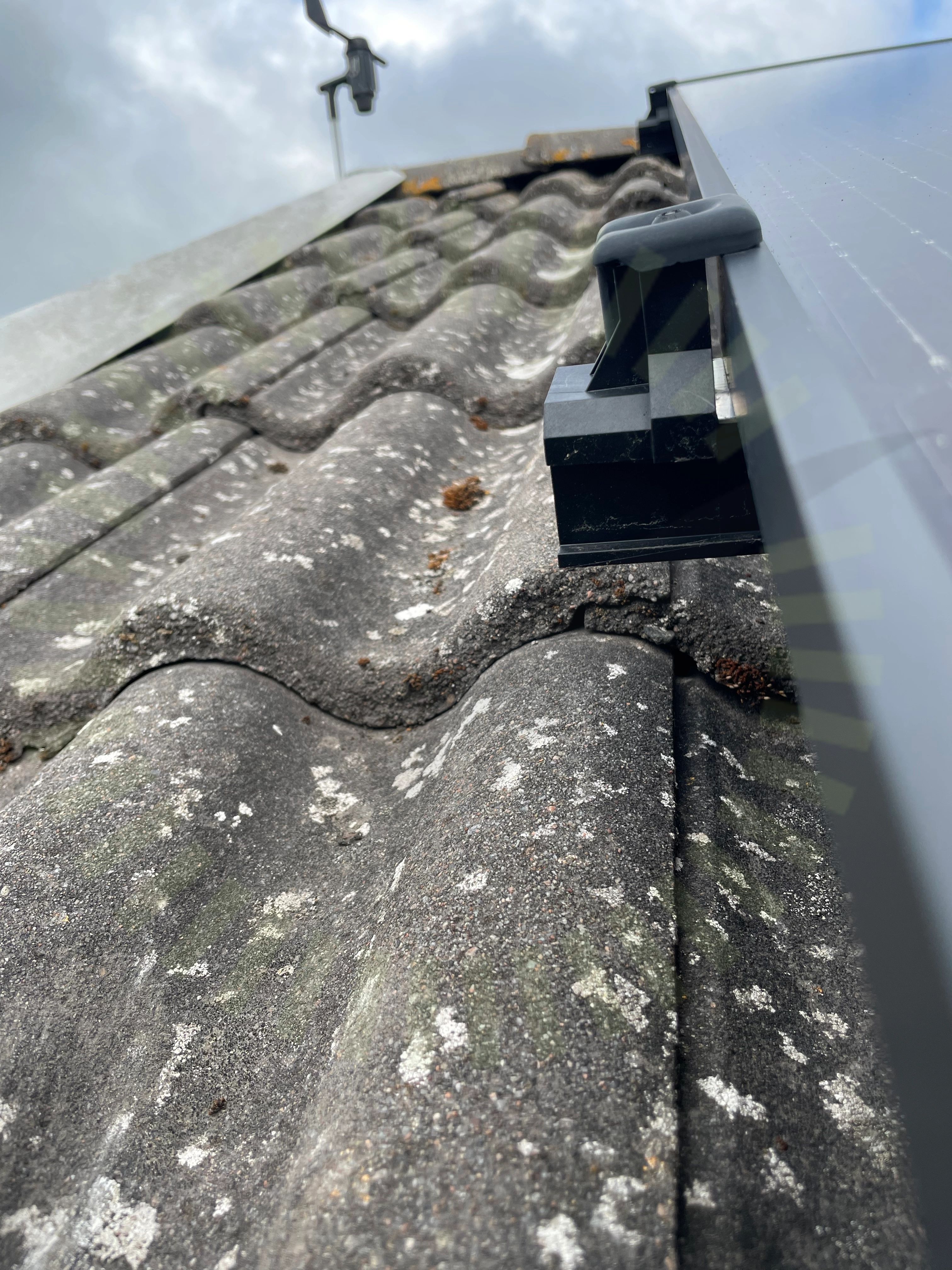

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

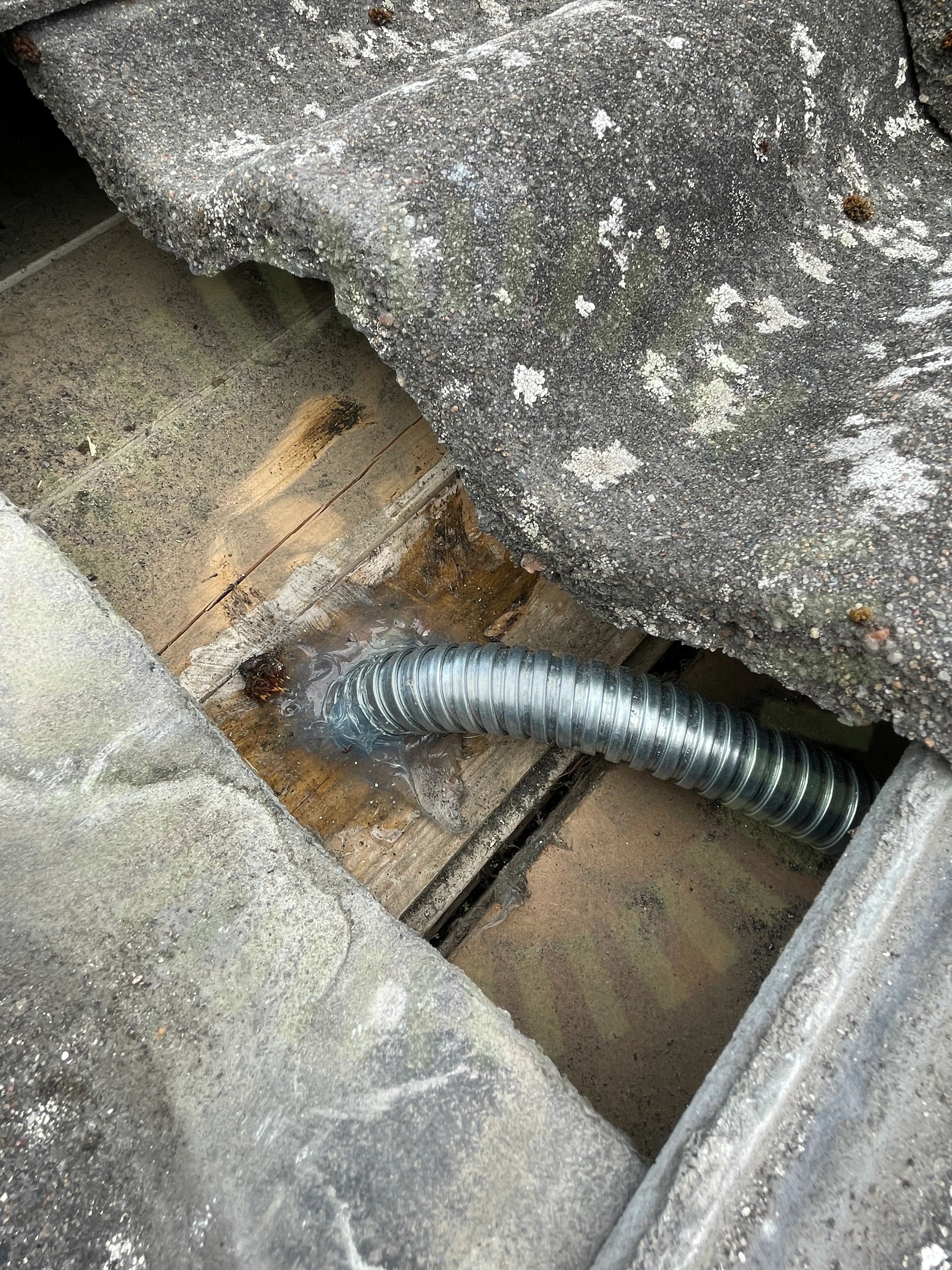

2.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.7 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan. Förekommer även att gafflarna flyter ovanför skenkanten.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt. CC mått mellan krokar är 900mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Panelstorlek

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

3/16

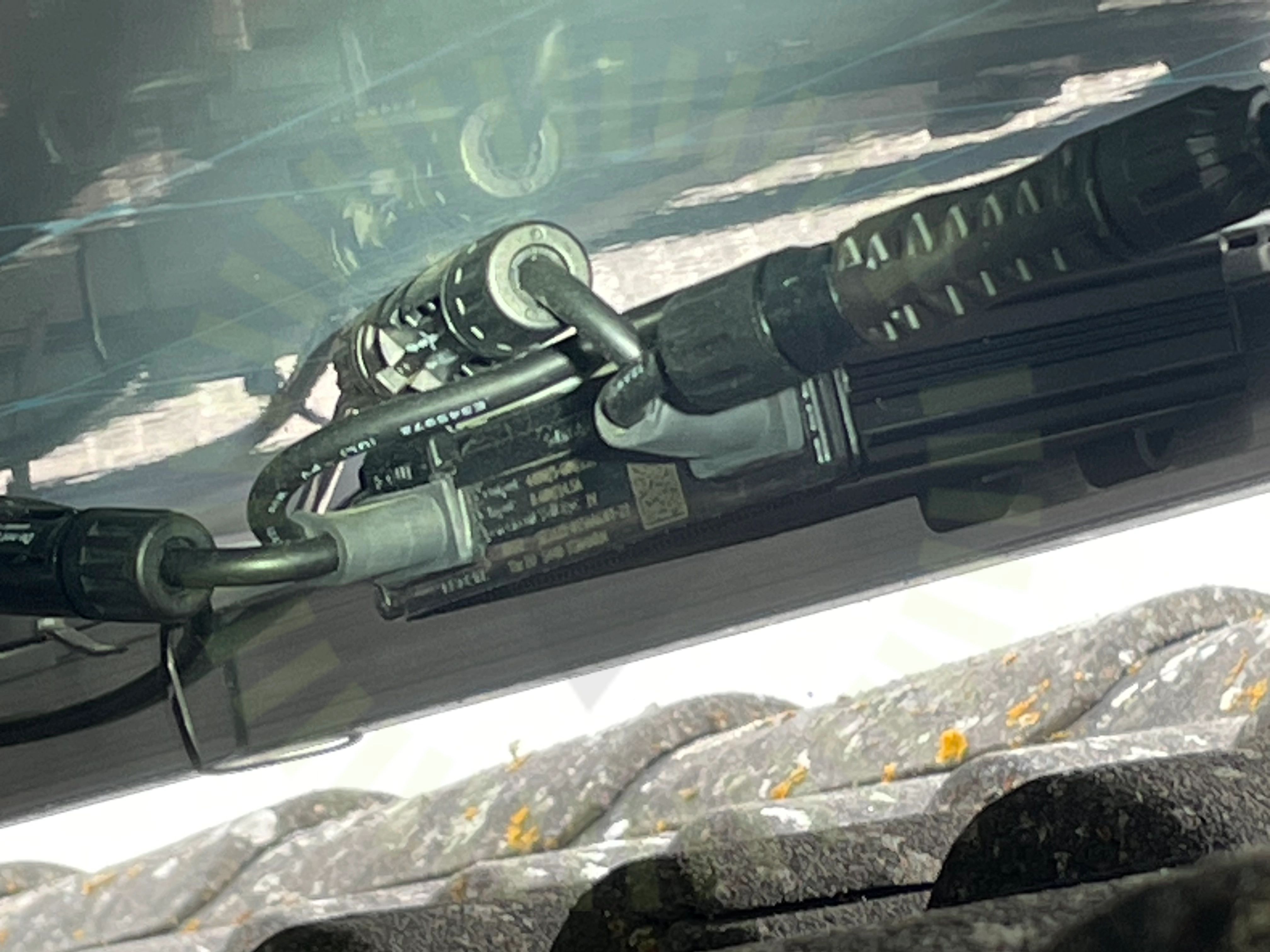

3.1 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke på flertalet ställen. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

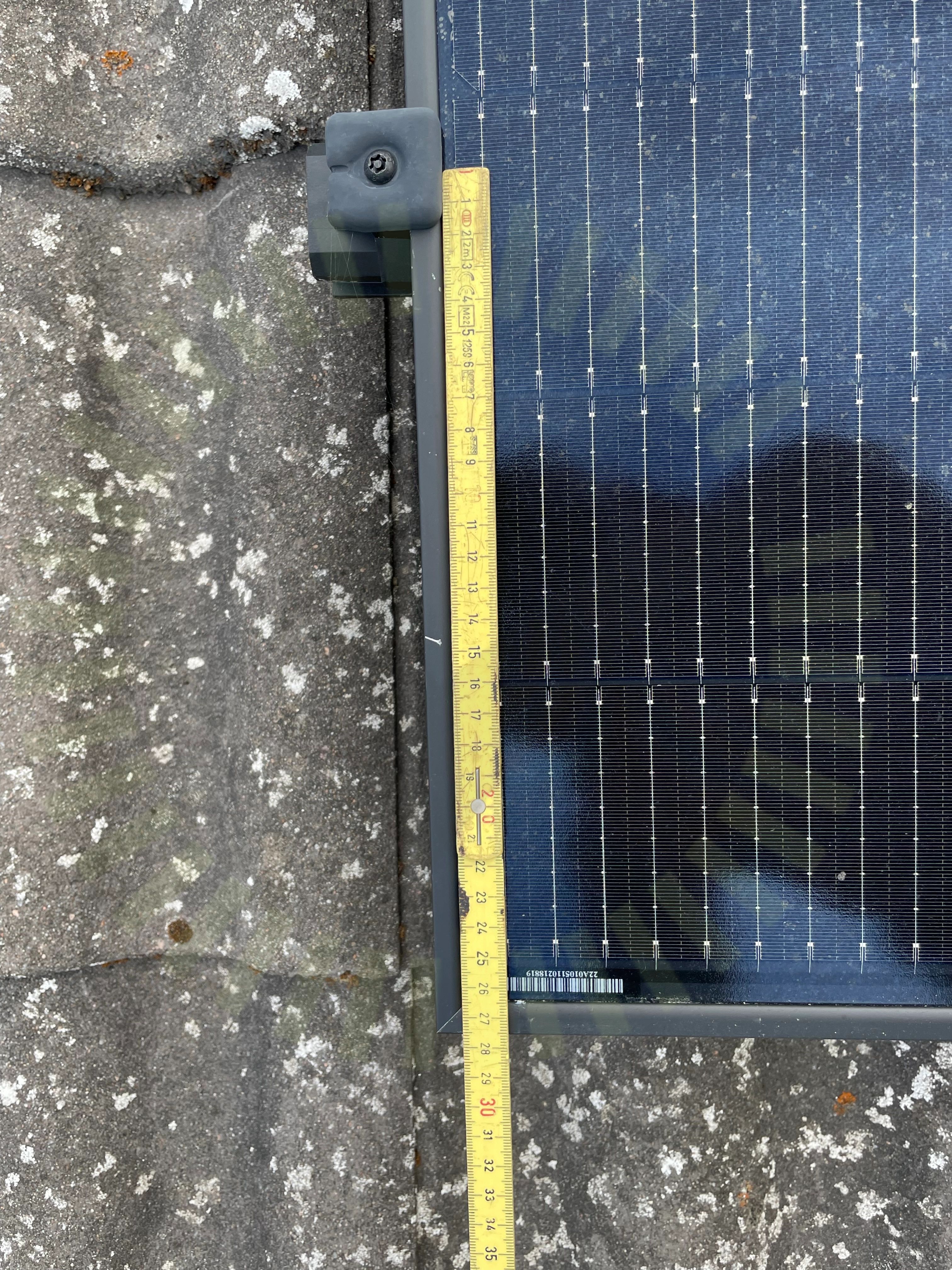

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

3.3 Stress på kontakter

Inte godkänd

Kablaget är hårt spänt från optimerare till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

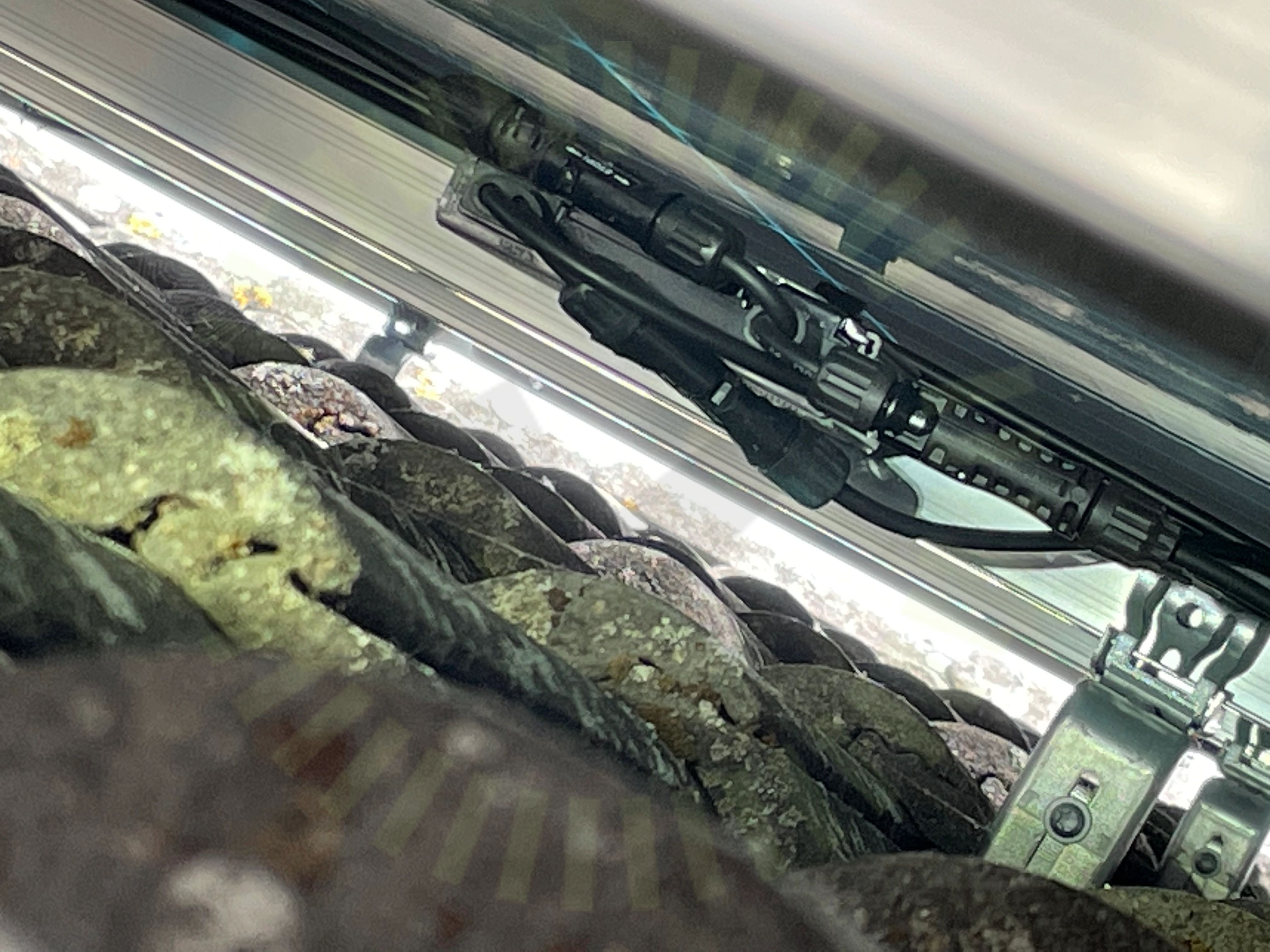

4.1 Dragavlastade

Inte godkänd

Den övre kabeln är uppfäst från optimerare till rail snett uppåt på ett sådant vis att böjradien blir för skarp.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/29

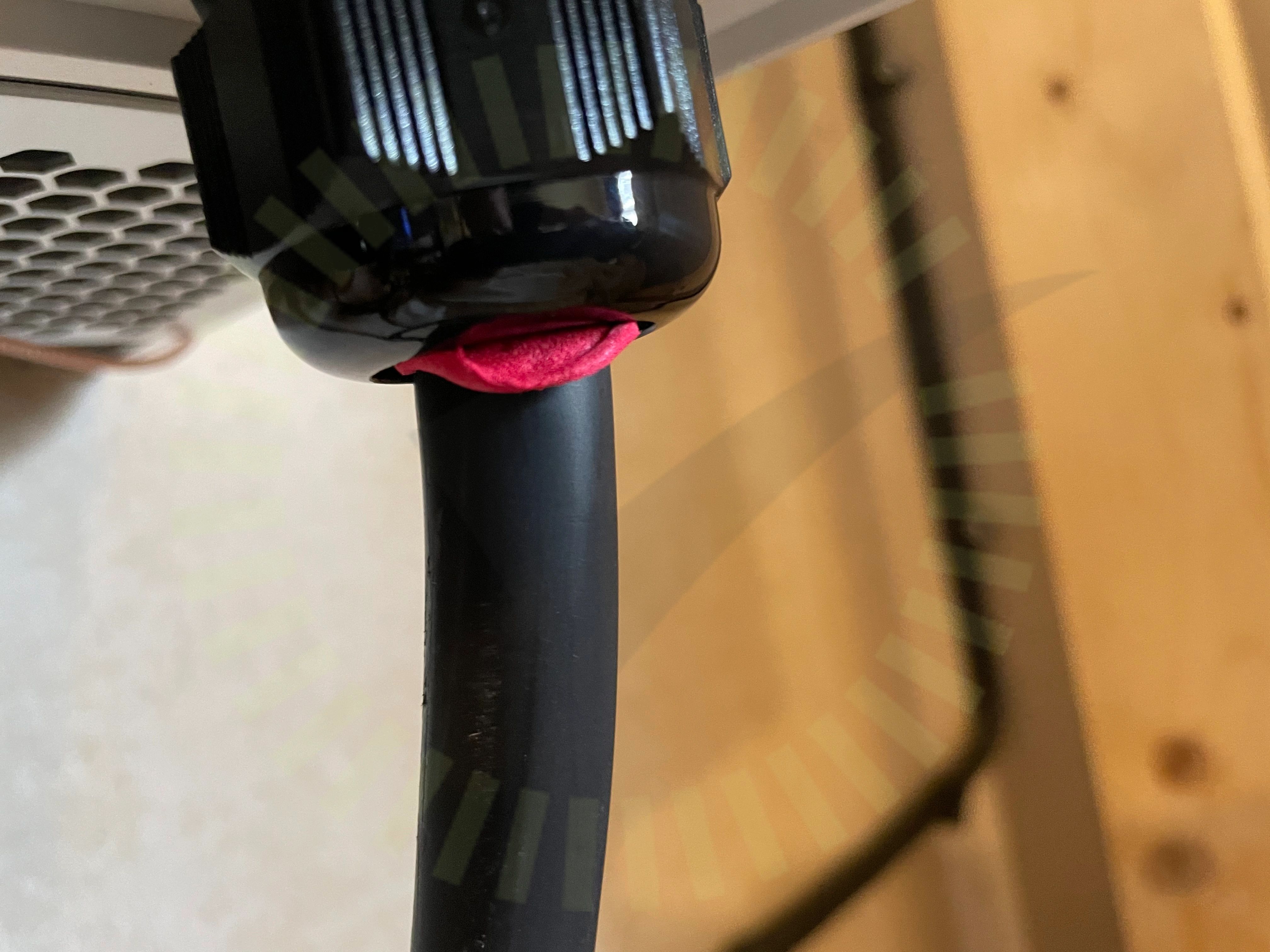

6.1 Förskruvning

Inte godkänd

Leverantör har valt att använda främmande material i förskruvningen för att förskruvningen ska dra åt.

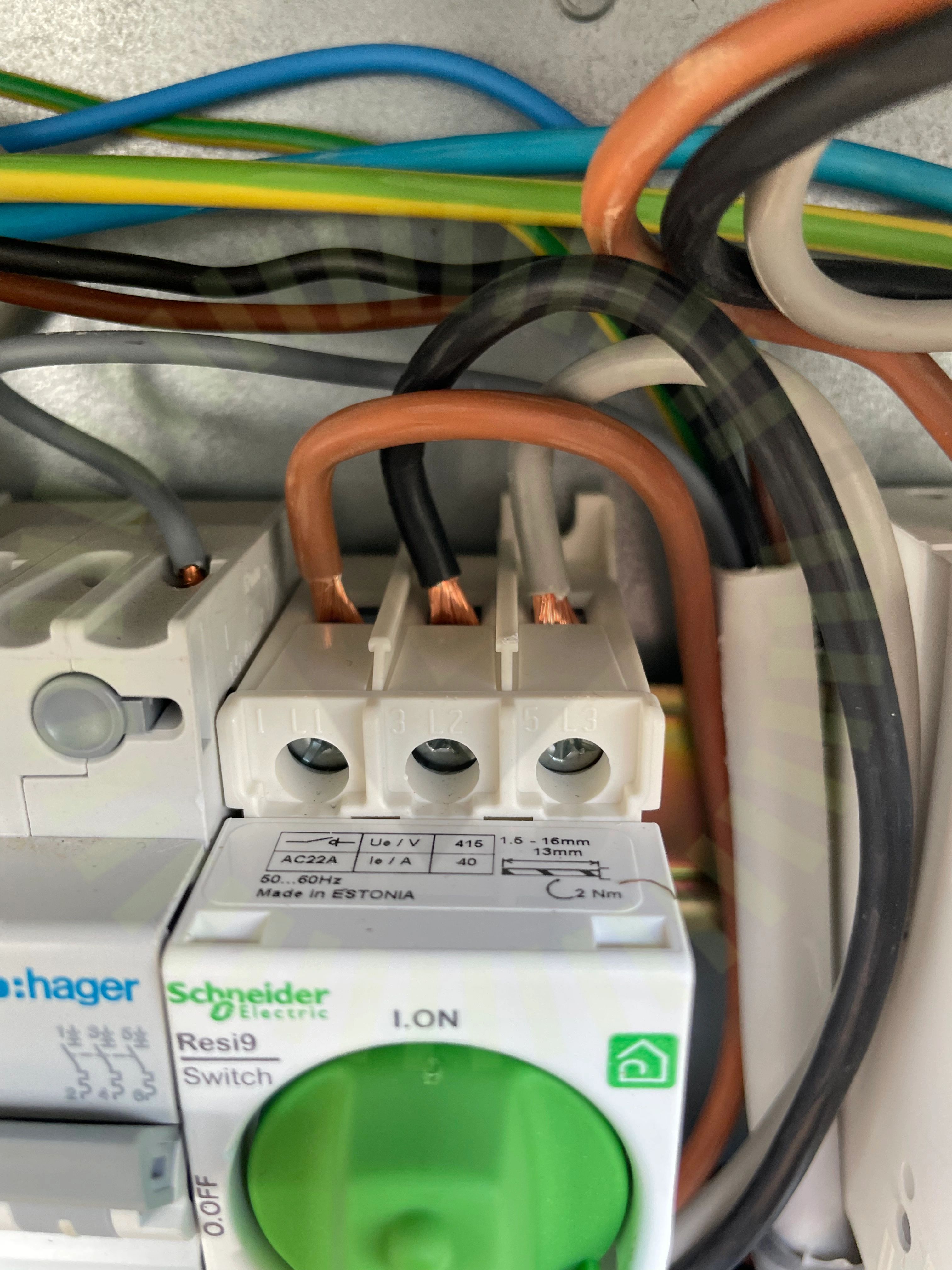

6.2 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

26/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av växelriktare

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Säkringsdimension

Tätningsinsatts

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter

Ej tillgängligt vid besiktning

1/29

Strängdesign
