Besiktningsrapport | SunBro | Lysekil, Västra Götalands län | utförd 27 augusti 2024 | Solenergikvalitet
Installation genom
SunBro
Datum
27 augusti 2024
Ort
Lysekil, Västra Götalands län
Skenornas infästning
DC Kontakter
Fastsäkring av produkt
IP-Klassning
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH15/20/25T
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
16/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ram
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/25
4.1 Skenornas infästning
Inte godkänd
Skenor infästa i takkrokens yttersta hålbild.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Godkända kontrollpunkter
24/25
Undercentral
Anmärkningar
1/6
5.1 IP-Klassning
Inte godkänd
Vatten har tagit sig in i kapslingen.
Godkända kontrollpunkter
5/6
FemledarsystemInfästningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36
7.1 DC Kontakter
Inte godkänd
Kontakter från oika tillverkare får inte kopplas samman.
Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 53
Besiktningsrapport
9.5
x
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Shims
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor

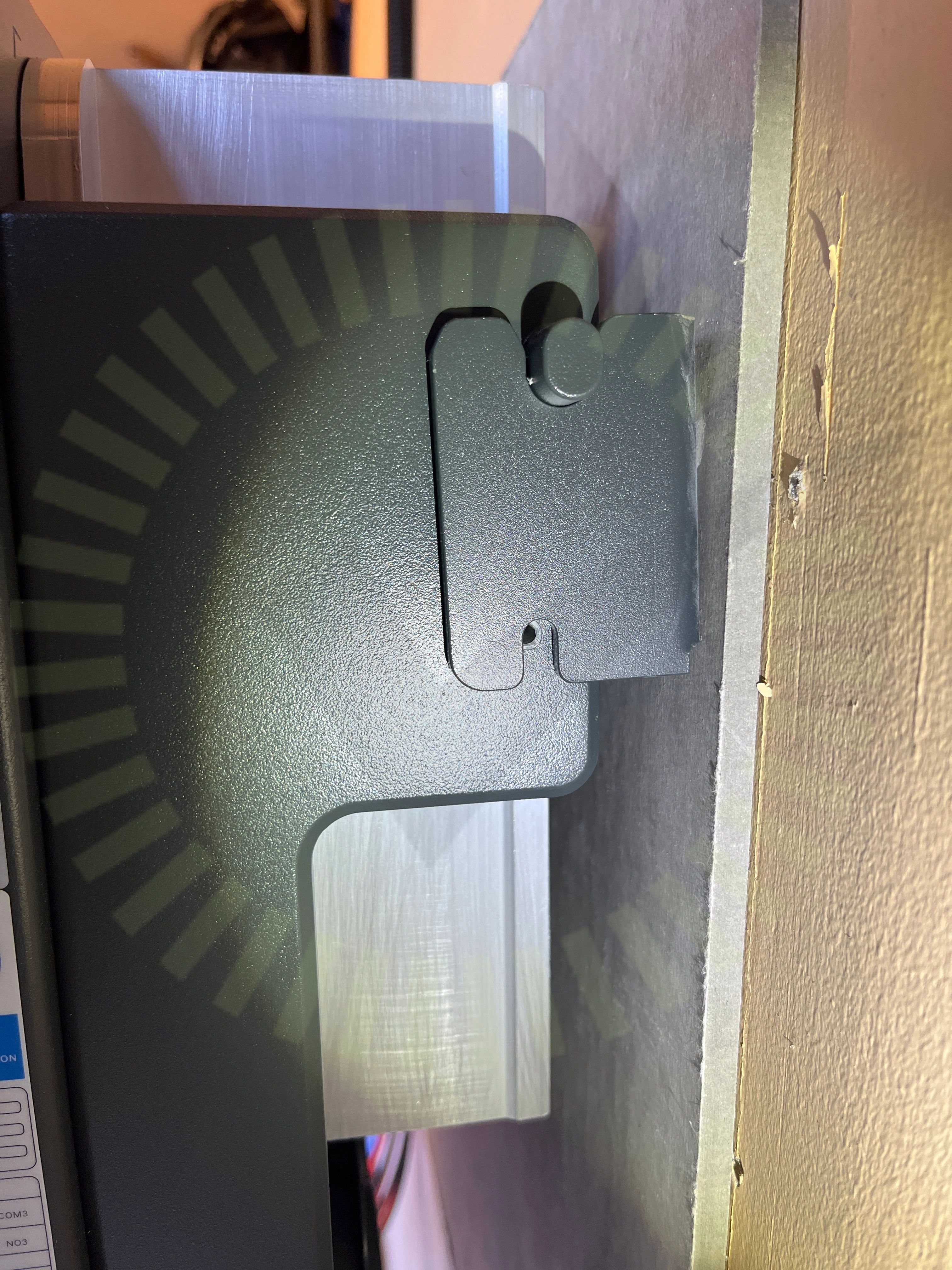

7.2 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt.
Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 34
Godkända kontrollpunkter
34/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
