Besiktningsrapport

8.4

Installation av

E.ON

Datum

29 februari 2024

Ort

Kalmar, Kalmar län

Takkrokarnas CC

DC Kontakter Överspänningsskydd

DC Kontakter

+ 5

89% godkända

11% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

Renusol: VS+

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Säkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, JA Solar: JAM54S31 (395-420) MR (15)Tak 1, Renusol: VS+ (30)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/2

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/6

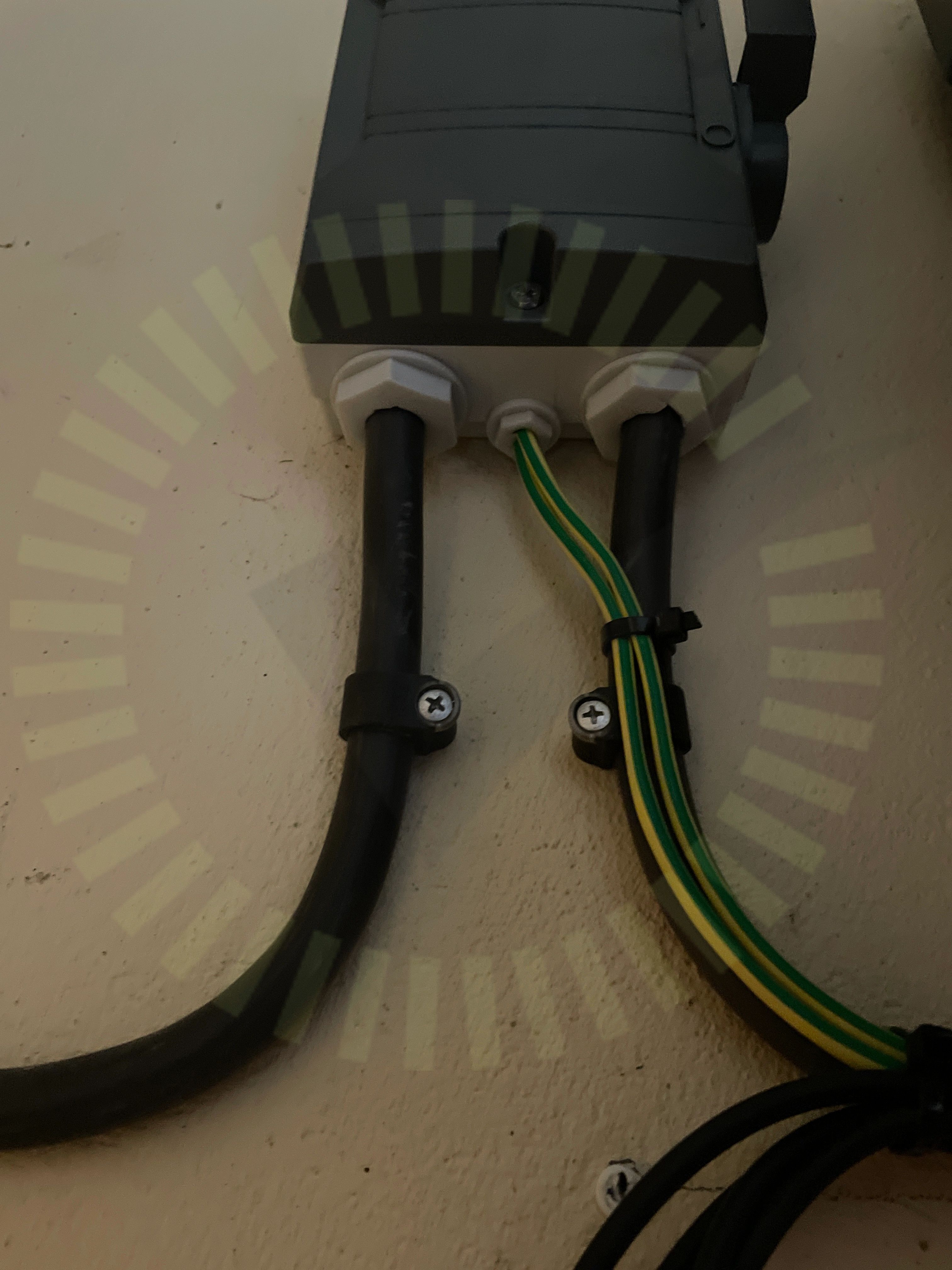

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/15

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

14/15

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Kablagets böjradie

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Renusol: VS+

Anmärkningar

3/25

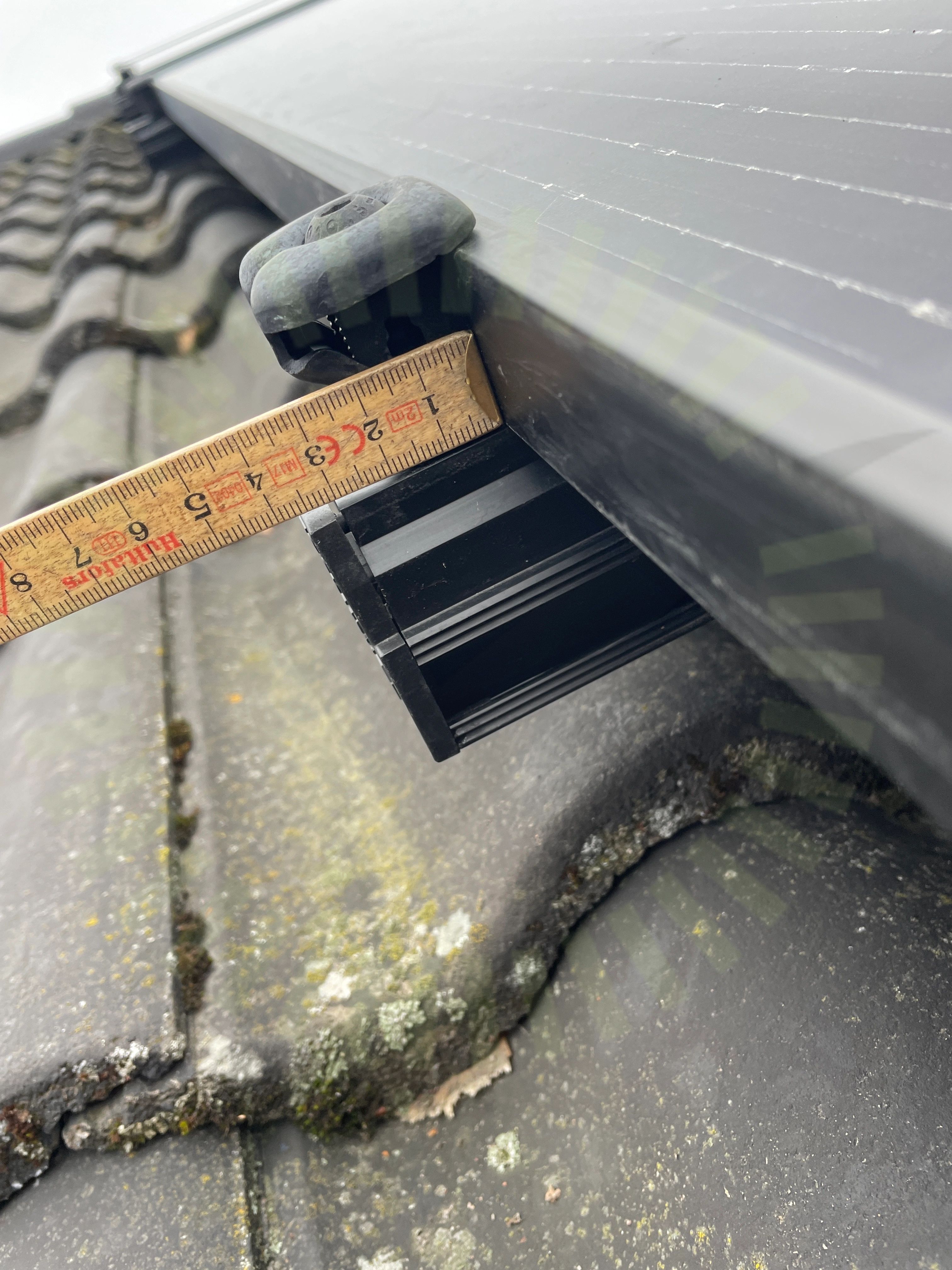

4.1 Skenans utstick för klämma

Inte godkänd

Skenans utstick för ändklämma följer ej tillverkarens minsta mått.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 10

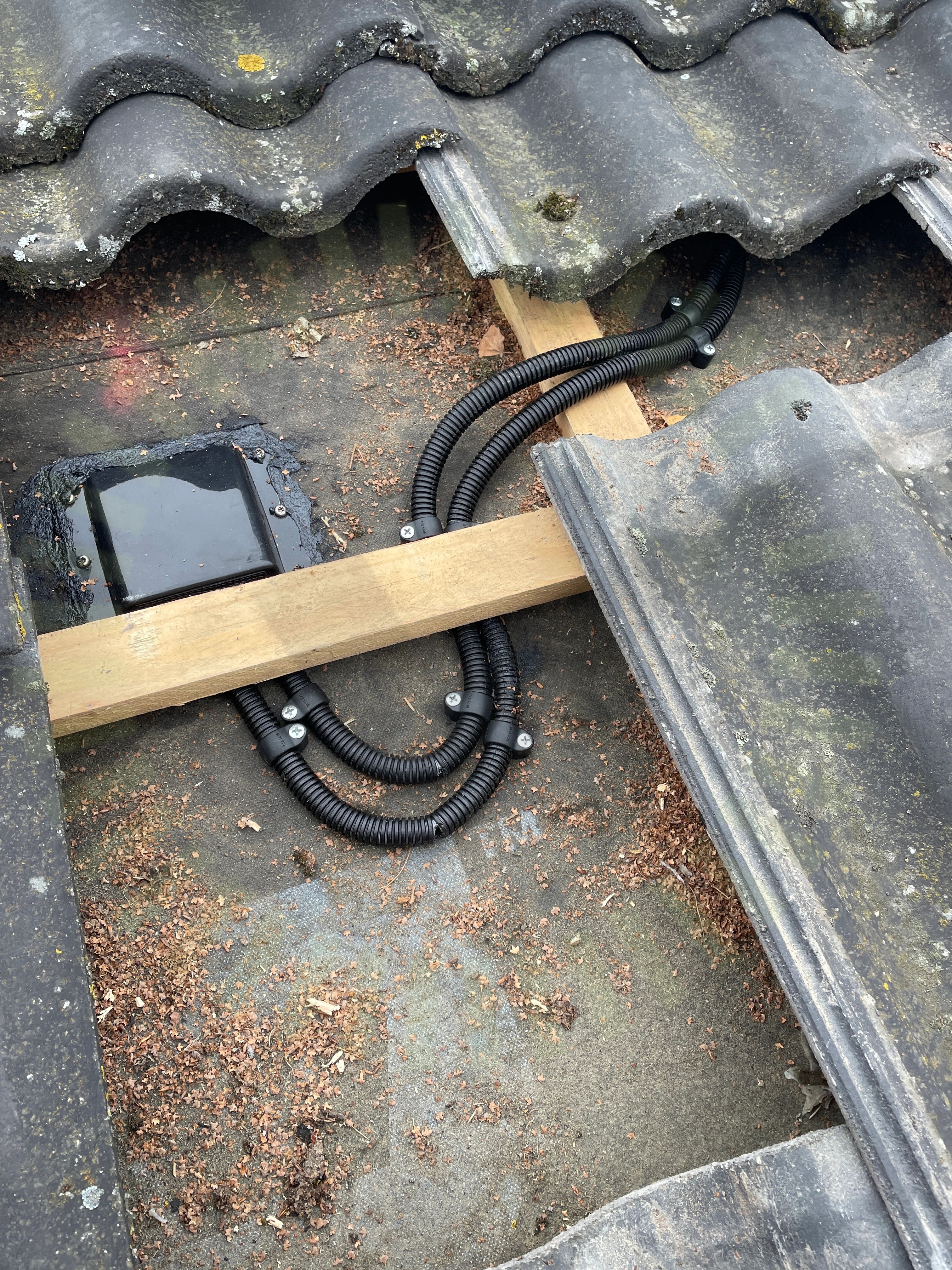

4.2 Takgenomföring

Inte godkänd

Slang klamrad genom papp i anslutning till Takgenomföring.

AMA HUS 21 JSB.62

4.3 Takkrokarnas CC

Inte godkänd

För få infästningar och för långt avstånd mellan krokar jämfört med lastberäkningen. Fem paneler i bredd ska ha sju infästningar. Det sitter 6 infästningar med Max 135 cm mellan.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/25

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Råspontsinfästning

Skada på klämmor

Skador

Skenornas höjdjustering

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/5

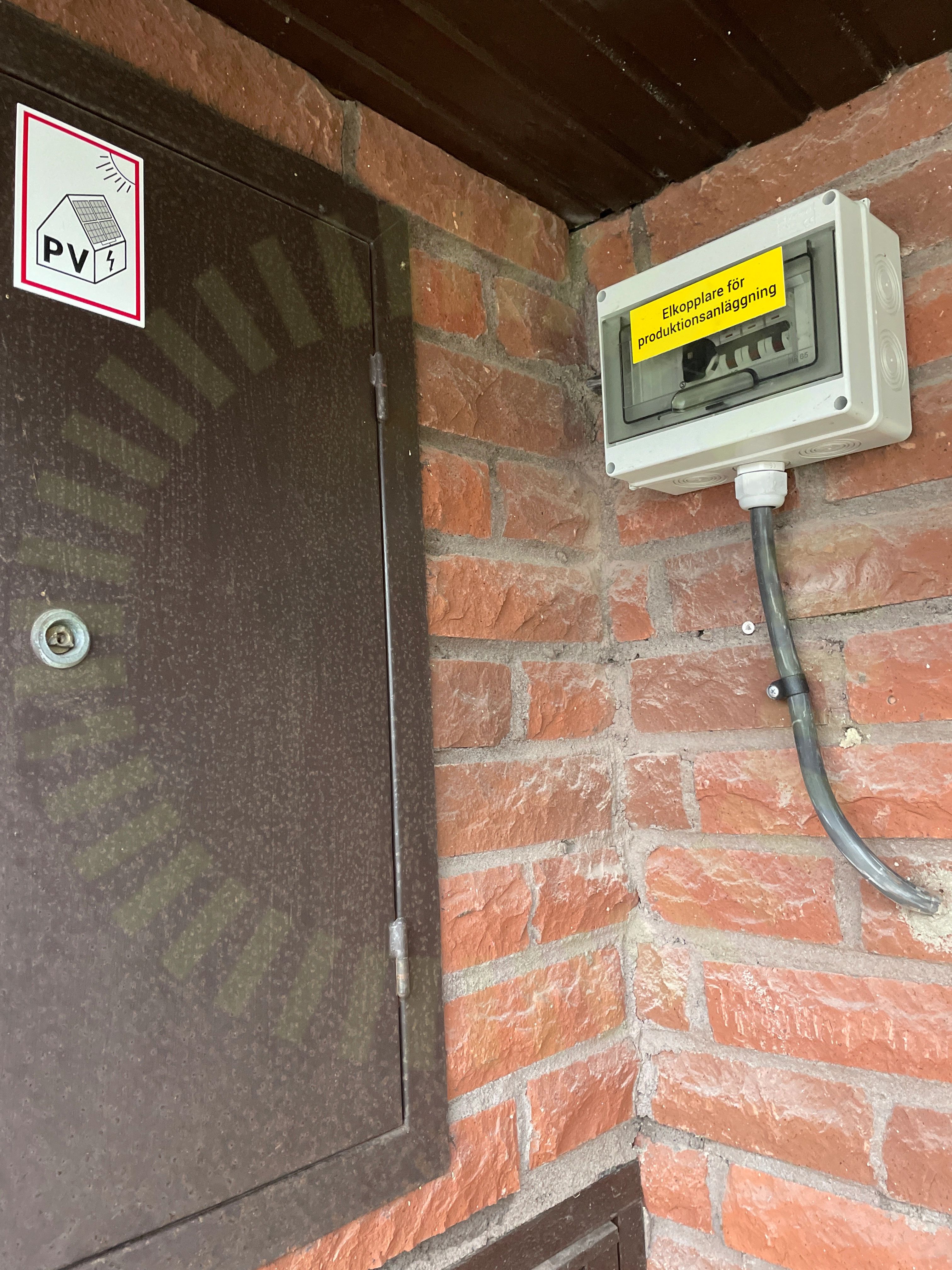

5.1 Varning för backspänning

Inte godkänd

Varning saknas vid undercentral som matas av vöxelriktaren.

SEK 457, sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

3/34

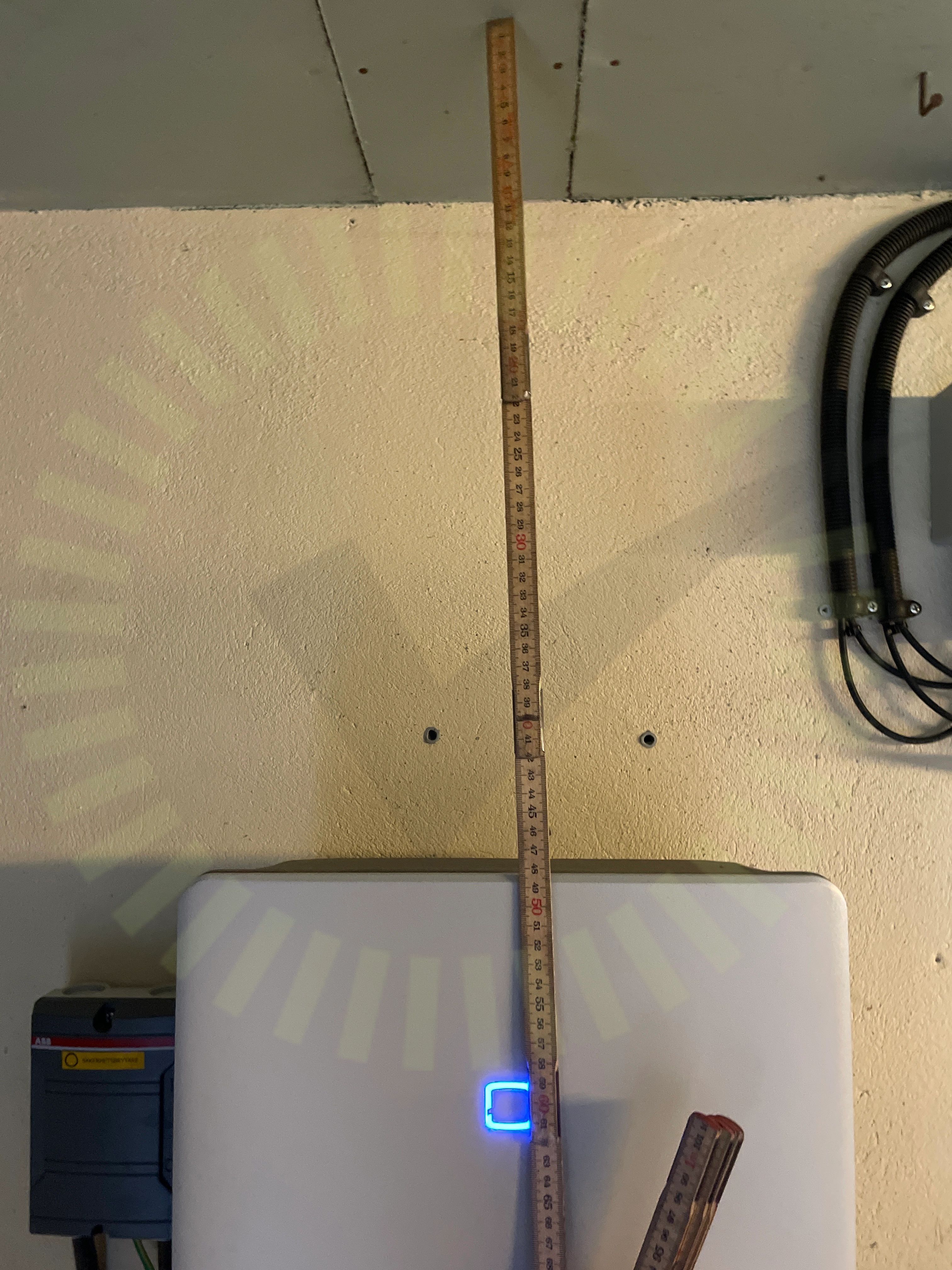

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

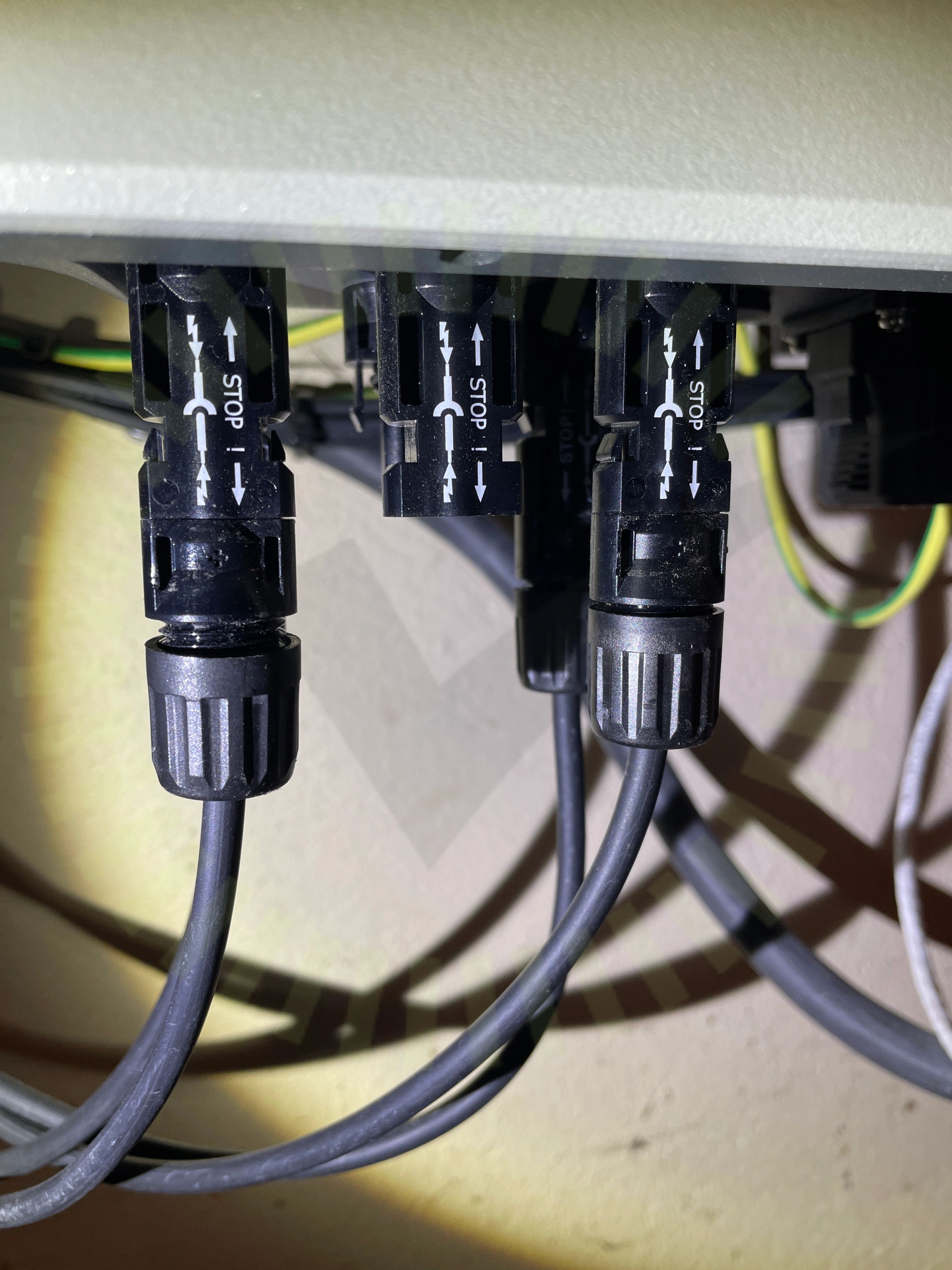

6.2 DC Kontakter

Inte godkänd

Kontakt avigt pågängad och avviker från monteringsanvisningen.

SS 436 40 00 (712.526.1)

6.3 DC Kontakter Överspänningsskydd

Inte godkänd

Kontakter från olika tillverkare har använts vid överspänningsskydd.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

31/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter stress

DC Max Spänning

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
