Besiktningsrapport

6.8

Installation genom

E.ON

Datum

9 september 2026

Ort

Höllviken, Skåne län

IP-Klassning

Anslutning av ledare

Läktinfästning

+ 6

81% godkända19% ej godkända

Om installationen

PanelerREC: RECxxxAA Pure Black

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Läktfästen

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörUndercentral

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

REC: RECxxxAA Pure Black

Anmärkningar

1/16

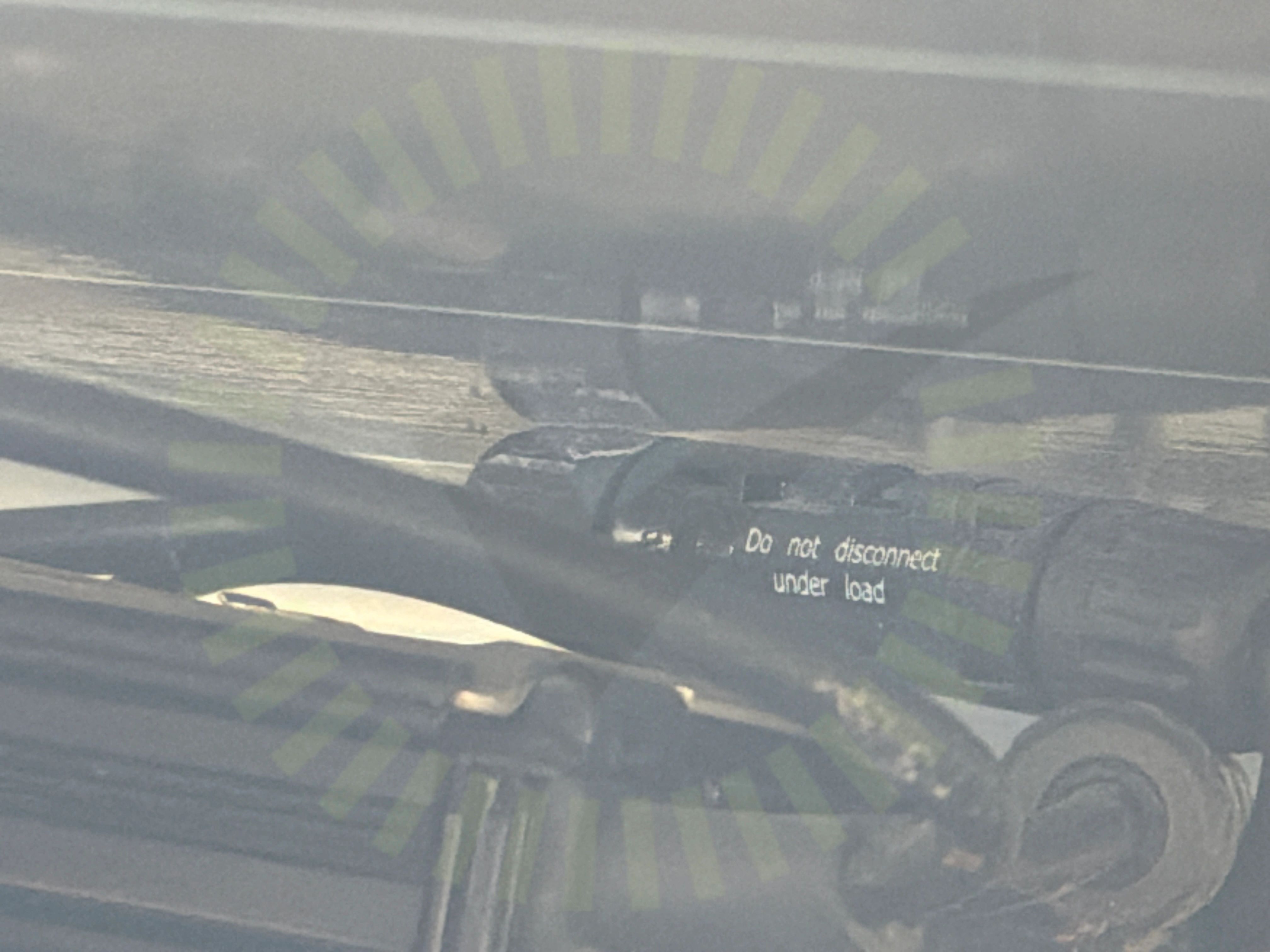

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger klämda mellan Optimerare och panel. Kontakterna trycker mot panelernas baksida.

REC: Alpha panels Installation Manual Rev. 14 - 08.23, Sida 6

Godkända kontrollpunkter

14/16

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

SolarEdge: S-Serie

Anmärkningar

2/5

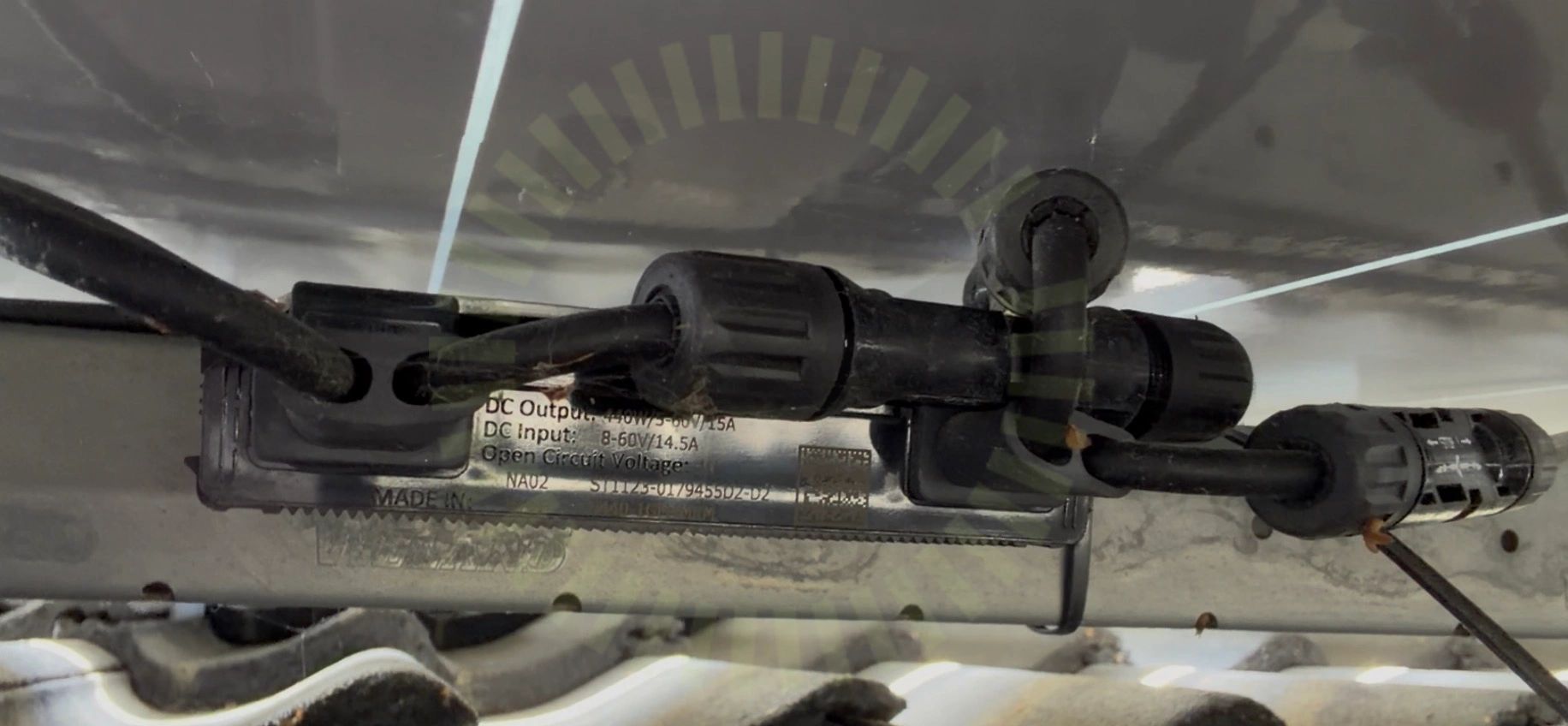

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarna och kontakternas utgångar.

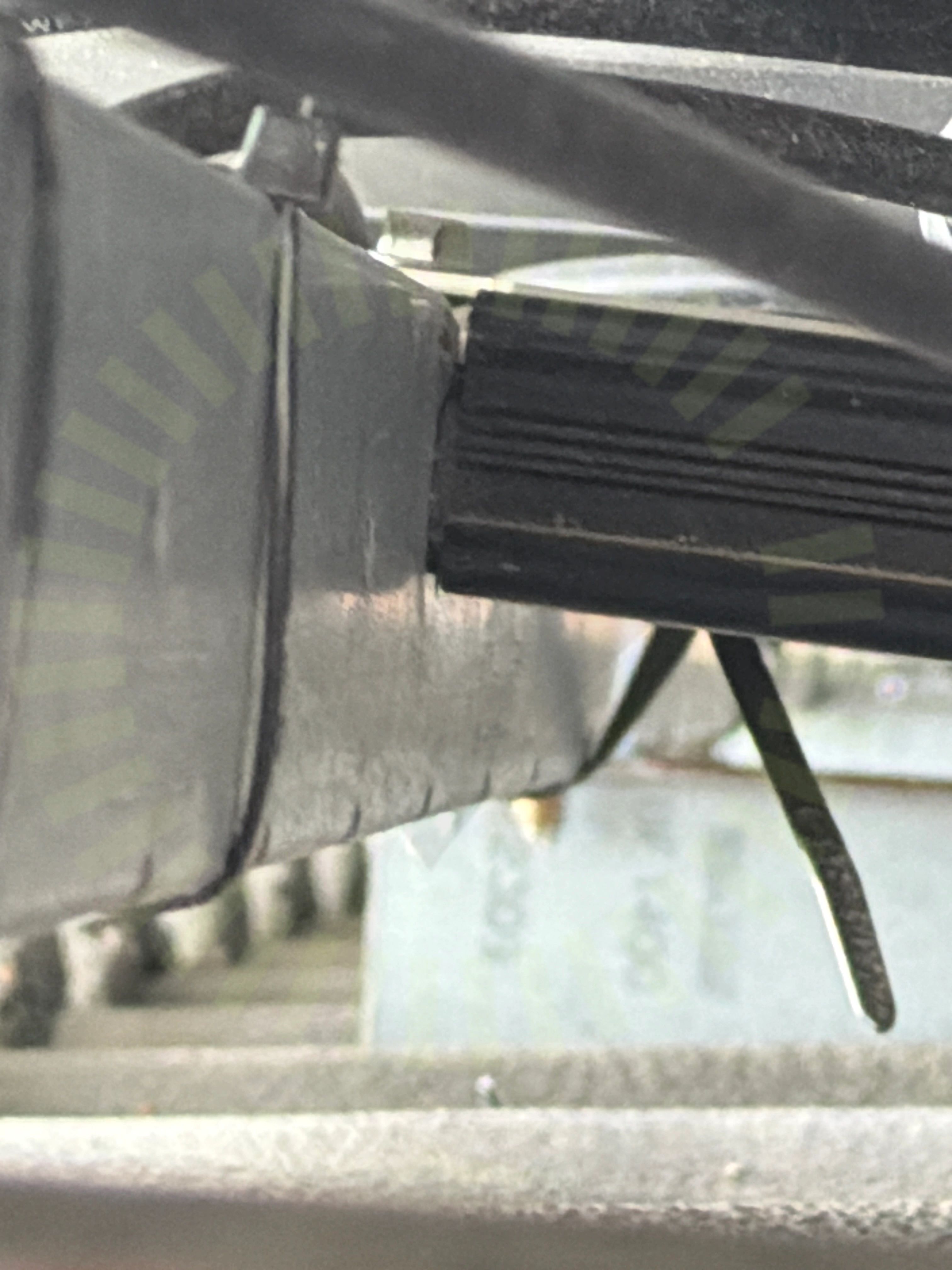

3.2 Placering

Inte godkänd

Optimerare är tryckt mot skena. Ska ha 10mm avstånd på kortsidan.

Applikationsdokument: Montageutrymme Effektoptimerare

Godkända kontrollpunkter

3/5

Fastsäkring av produktKompatibilitetKontakter

SolarEdge: SE12.5K-SE20K

Anmärkningar

4/35

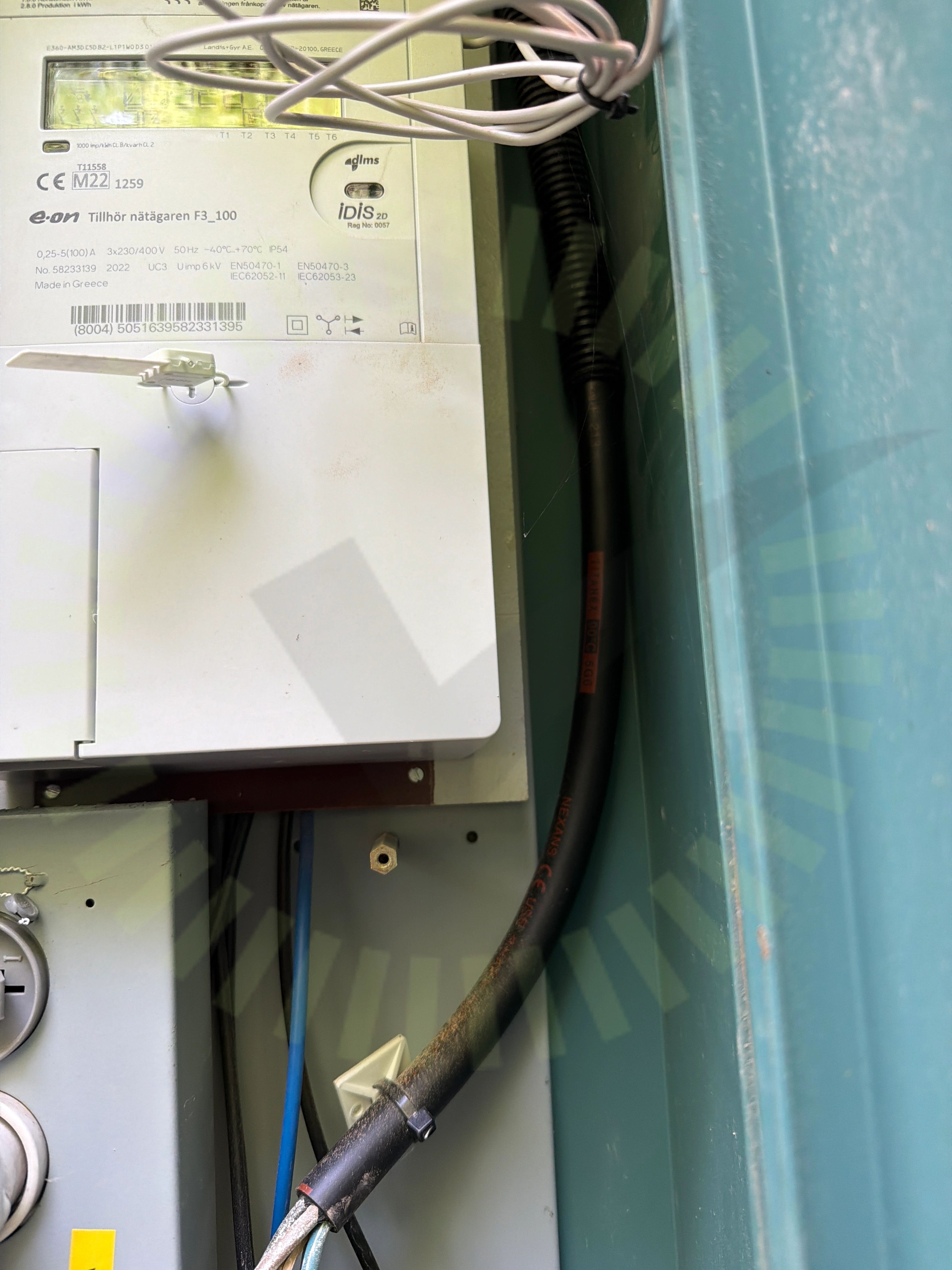

4.1 AC Kablage förläggning

Inte godkänd

AC kablage från inkommande till undercentral saknar uppfästning. Försök till fastsäkring har gjorts men släppt.

SS 436 40 00 (522.8.4)

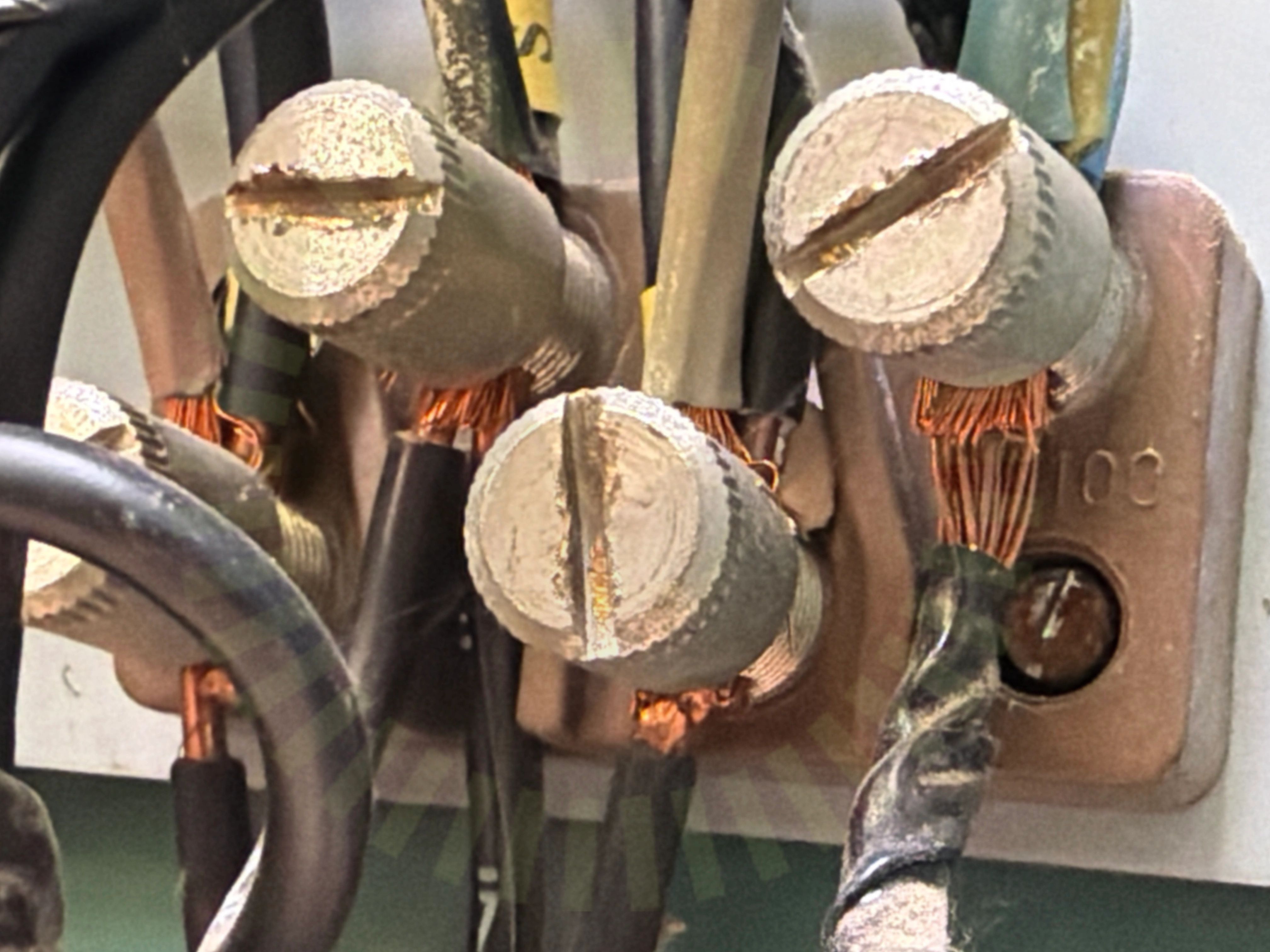

4.2 Anslutning av ledare

Inte godkänd

Enkeltrådiga och flertrådiga ledare är anslutna i samma plintar utan fördelning. Fyra ledare i varje plint, fem ledare i PEN punkt. Spårskruvar är snett åtdragna och kardeler har dålig anslutning.

SS 436 40 00 (134.1.4)

4.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

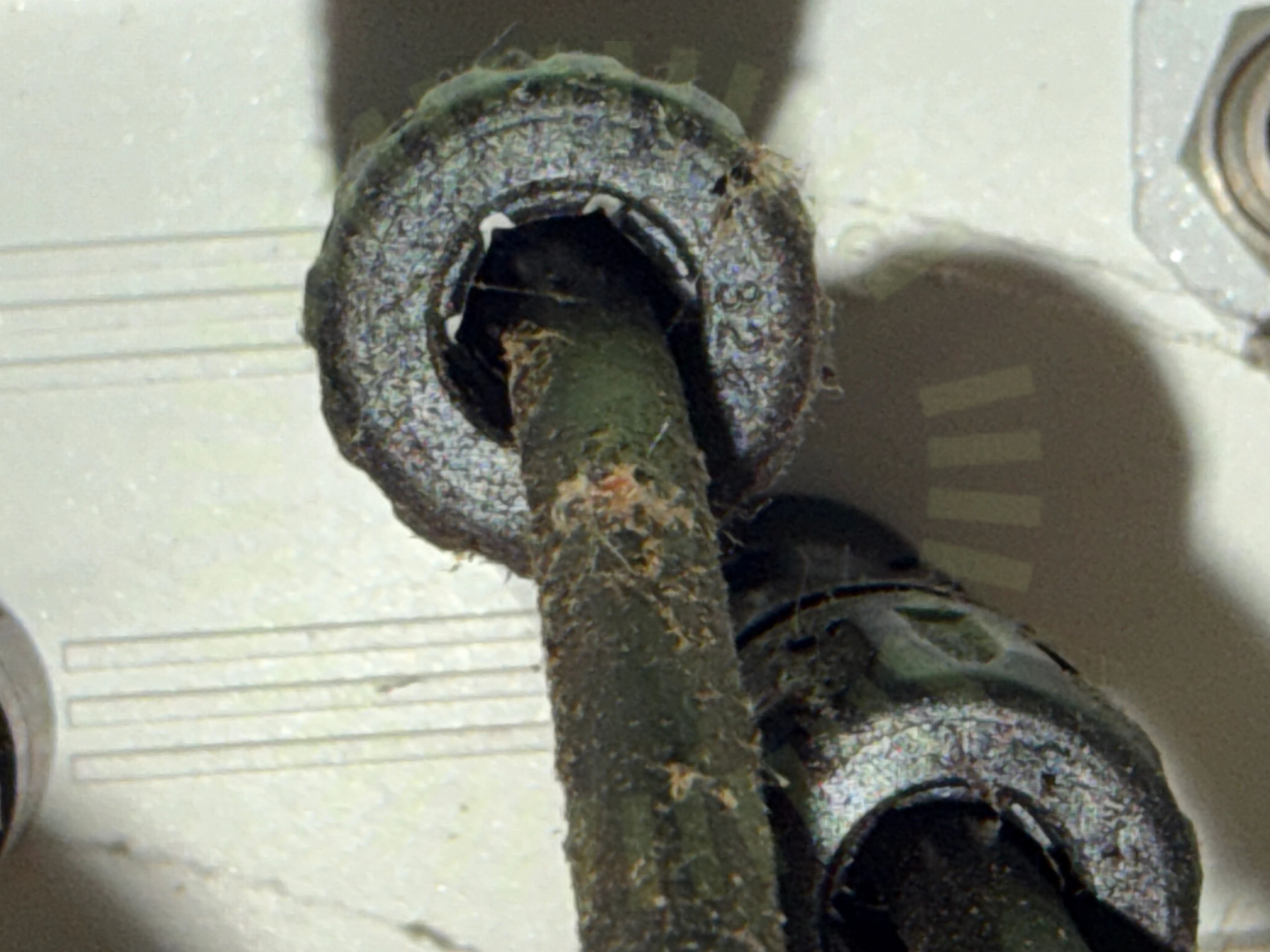

4.4 Växelriktarens kontakter

Inte godkänd

Förskruvningar till PV kontakter anslutna till Växelriktaren är inte åtdragna ordentligt. Förskruvningen håller inte runt kablaget och håller därför inte tätt. Anläggningen har suttit ute i ett par år och risken finns att kontakterna tagit in fukt och behöver därför bytas.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

29/35

Avstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsatsVarning för backspänningVarning för likspänningVinkelVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35

Anslutning av växelriktareSträngdesign

Undercentral

Anmärkningar

1/7

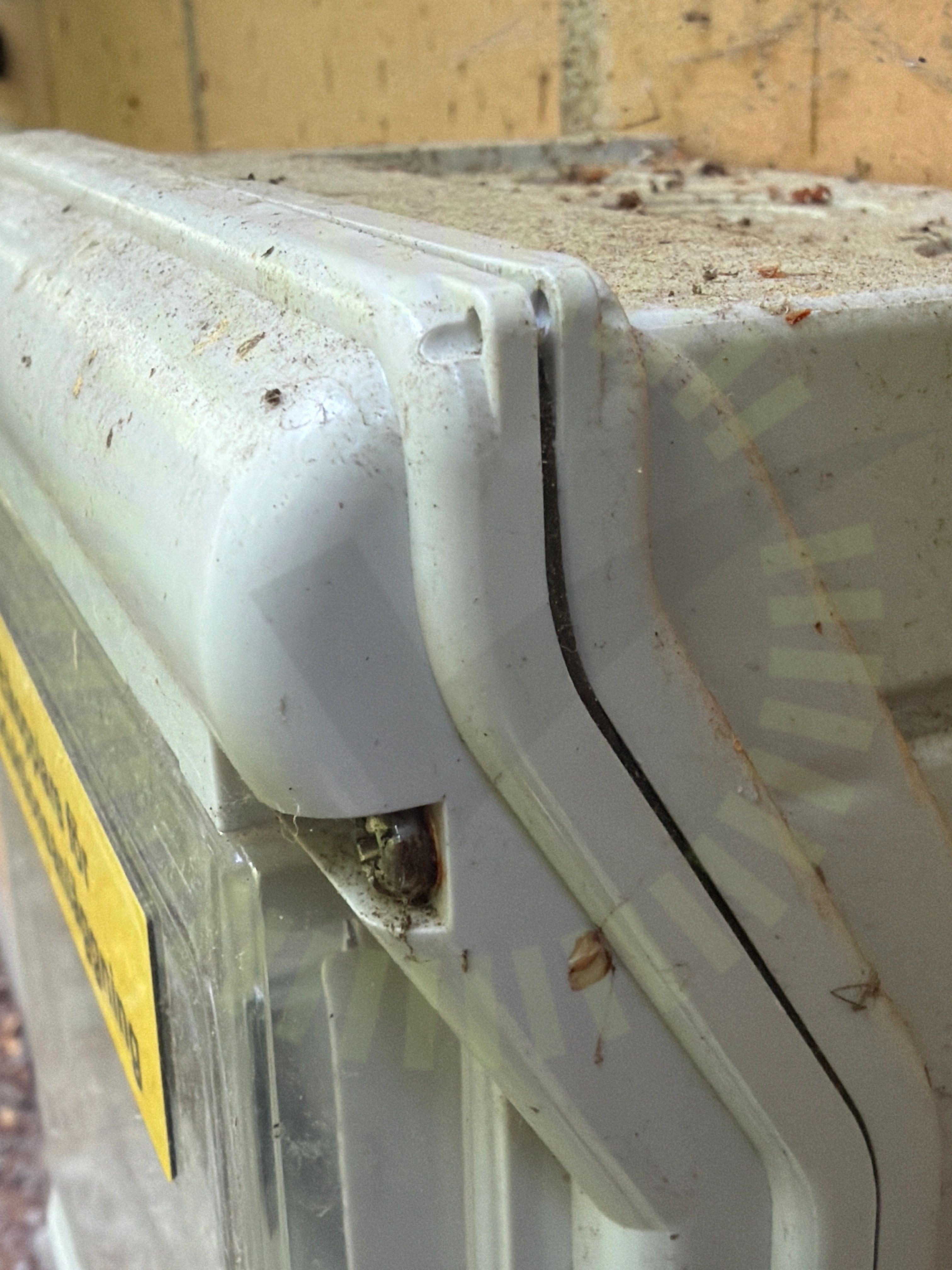

5.1 IP-Klassning

Inte godkänd

Kapslingens lock är inte åtspänt korrekt. Övre högra skruven är inte åtdragen. Risk att kapsling tagit in vatten. Öppnas inte.

Godkända kontrollpunkter

1/7

Infästning

Ej tillgängligt vid besiktning

5/7

FemledarsystemKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Weland Stål: Läktfästen

Anmärkningar

5/21

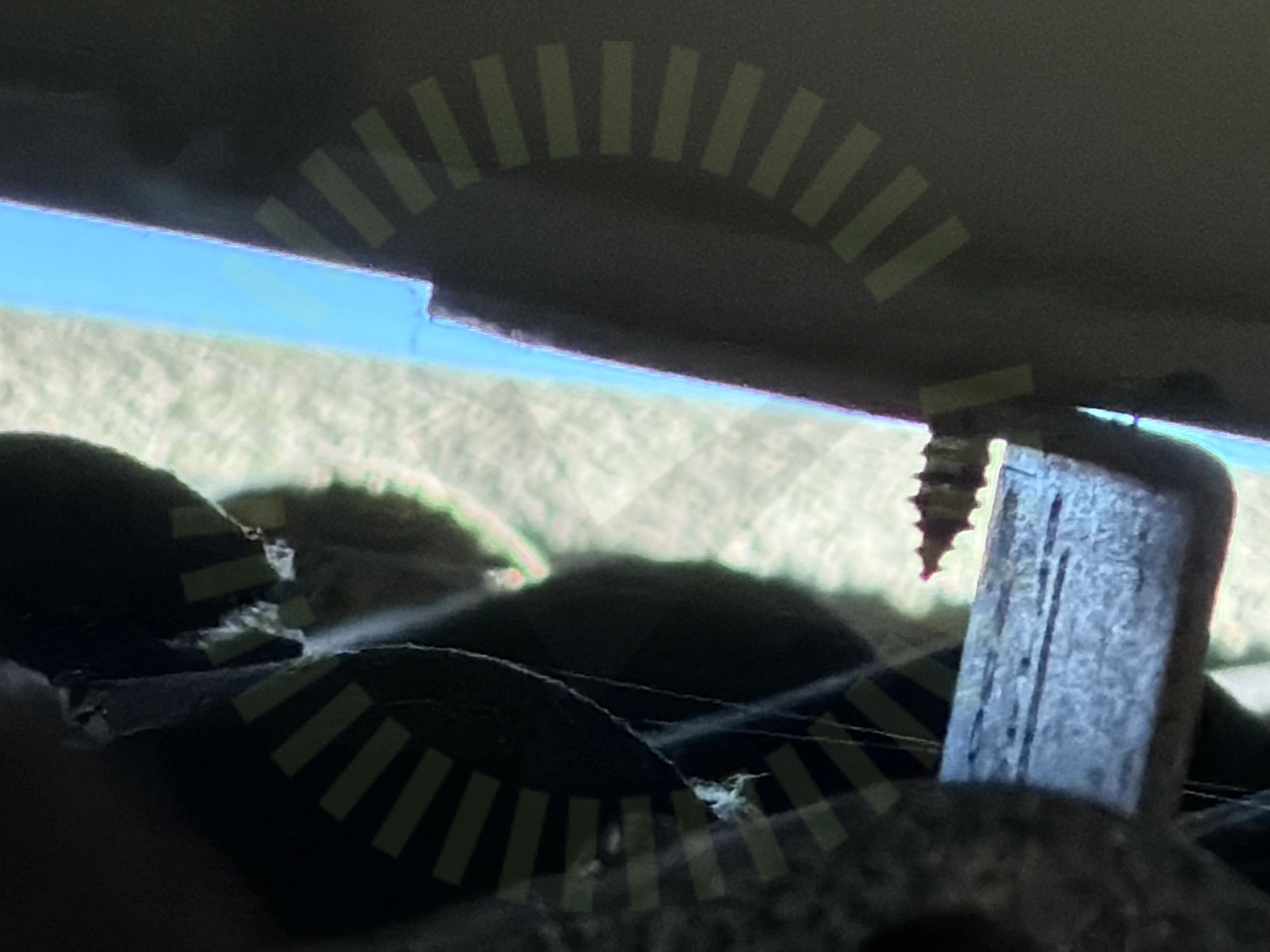

6.1 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas eller har inte lämnats över till beställare.

Tillverkarens montageanvisningar

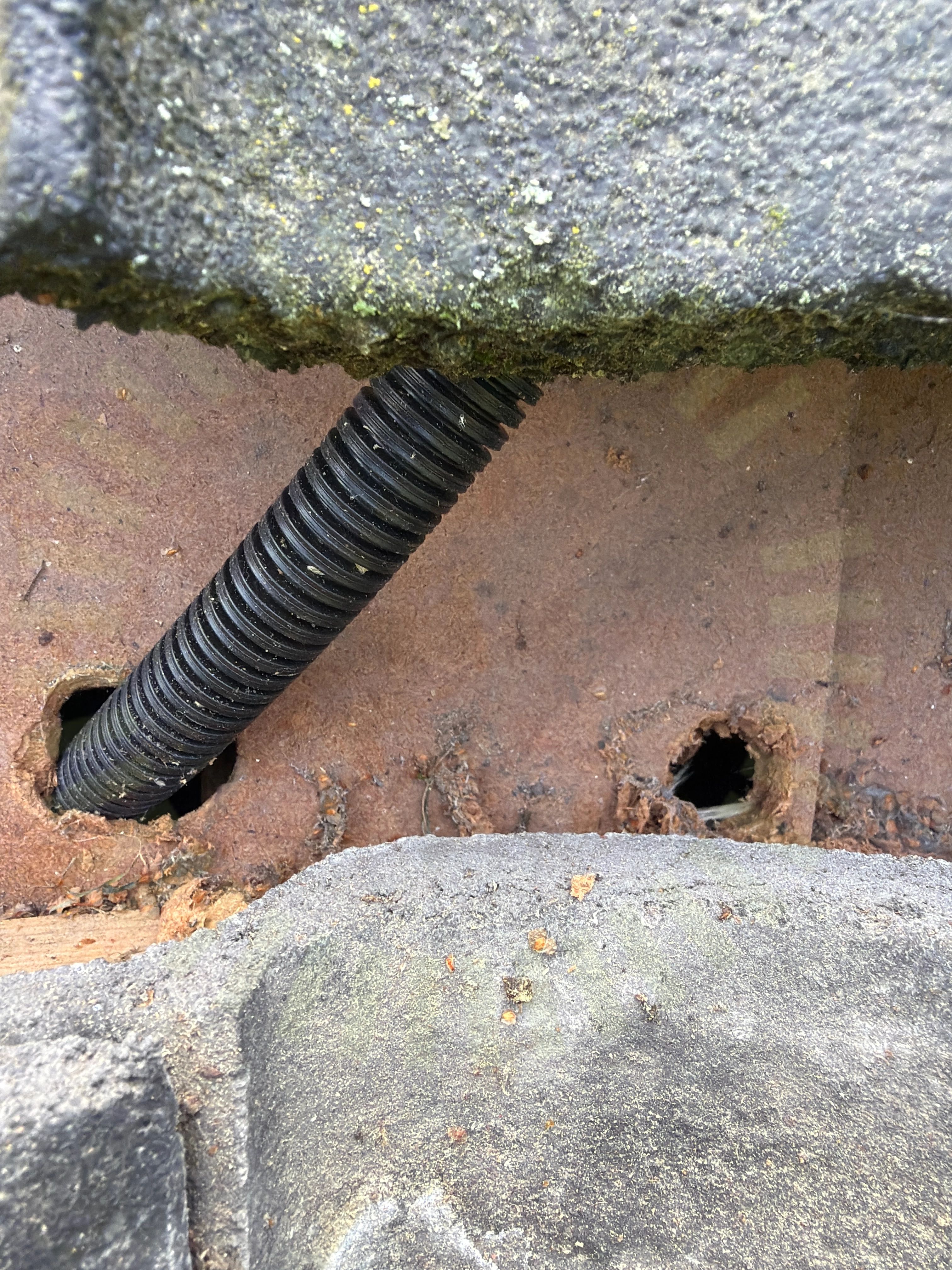

6.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Hål är gjort i masonit och slang har dragits igenom. Annat hål som antagligen blev fel har också gjorts utan att återställas.

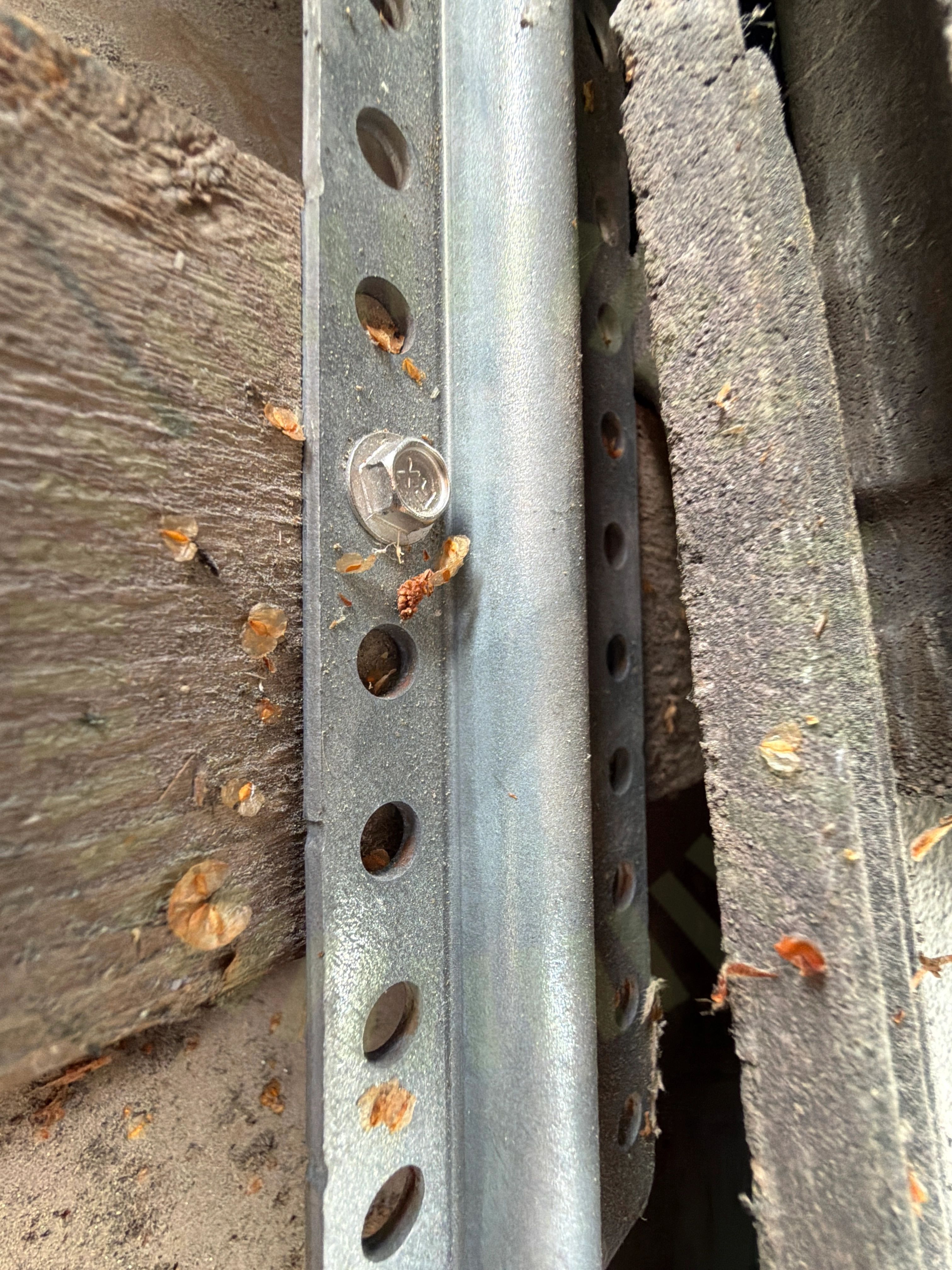

6.4 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Fel antal skruvar är använda.

MA5104. Sid 1 (1) | Version 4 - 221101

6.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas överhängSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
