Besiktningsrapport

9.4

Installation genom

Täta tak Energi

Datum

20 januari 2025

Ort

Lund, Skåne län

Skenornas infästning

PEN-ledare

97% godkända3% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareSolinteg: MHT-(4-12)K-25

BatteriSamvolt: Home 15kWh

TillbehörUndercentral

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

1/15

2.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för batteri. Manual finns inte tillgängligt.

Godkända kontrollpunkter

12/15

Batteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Ej tillgängligt vid besiktning

2/15

Avstånd närliggande objektAvstånd till växelriktare

Panntak, Ja Solar: JAM54D41/LB

Godkända kontrollpunkter

14/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Panntak, Weland Stål: Pannfäste Läkt

Anmärkningar

1/20

4.1 Skenornas infästning

Inte godkänd

Skruvar saknas för infästning mellan skena och takkrok. Avståndet mellan intilliggande krokar överstiger lastberäkningens max avstånd. Måste skruvas.

MA5125 Sid 2 (2) | Version 1 - 240416

Godkända kontrollpunkter

17/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadUnderliggande takpanna

Ej tillgängligt vid besiktning

2/20

Kabeldragning mellan takytorLäktinfästning

Undercentral

Anmärkningar

1/6

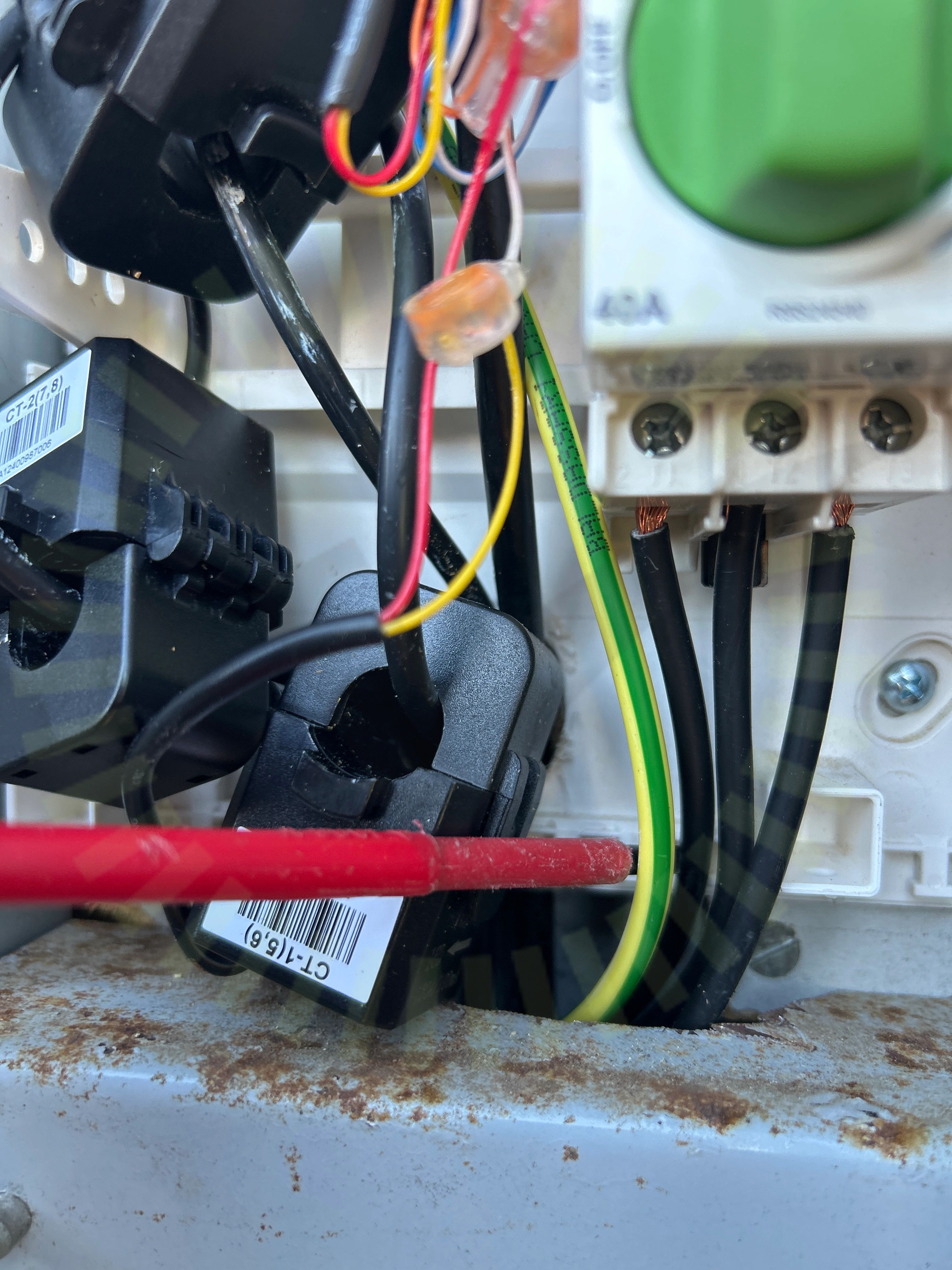

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
