Besiktningsrapport

8.7

Installation av

Solcellen.nu

Datum

5 juli 2023

Ort

Huddinge, Stockholms län

Föremål mellan skena och panelram

Panelramar separerade

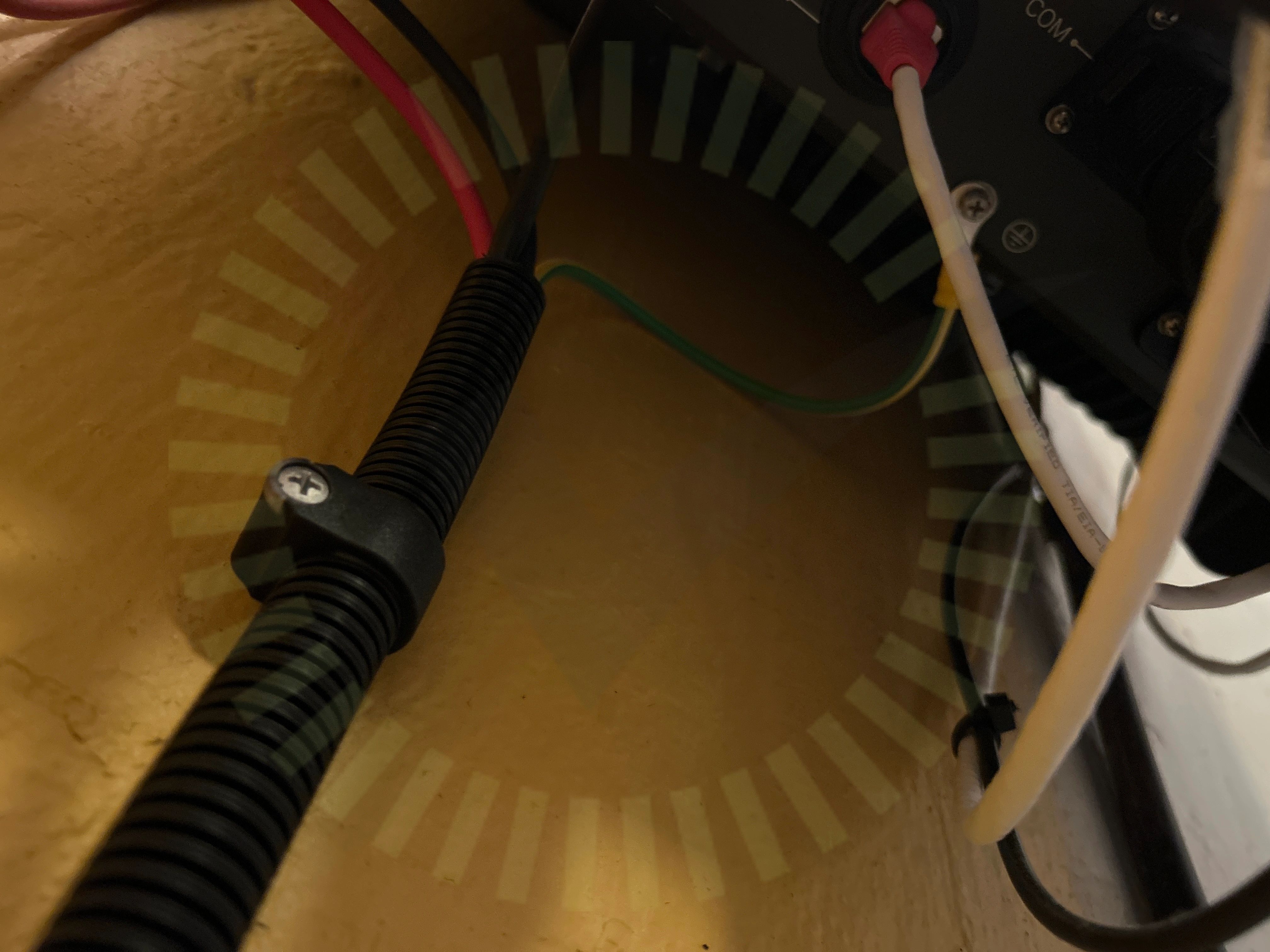

+ 6

82% godkända

18% ej godkända

Om installationen

Paneler

JA Solar: JAM60S20/21 355-375MR

Montagesystem

Weland Stål: Falsfäste

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare DC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare DC (7)Tak 1, JA Solar: JAM60S20/21 355-375MR (16)Tak 1, Weland Stål: Falsfäste (25)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Batteri

Anmärkningar

2/8

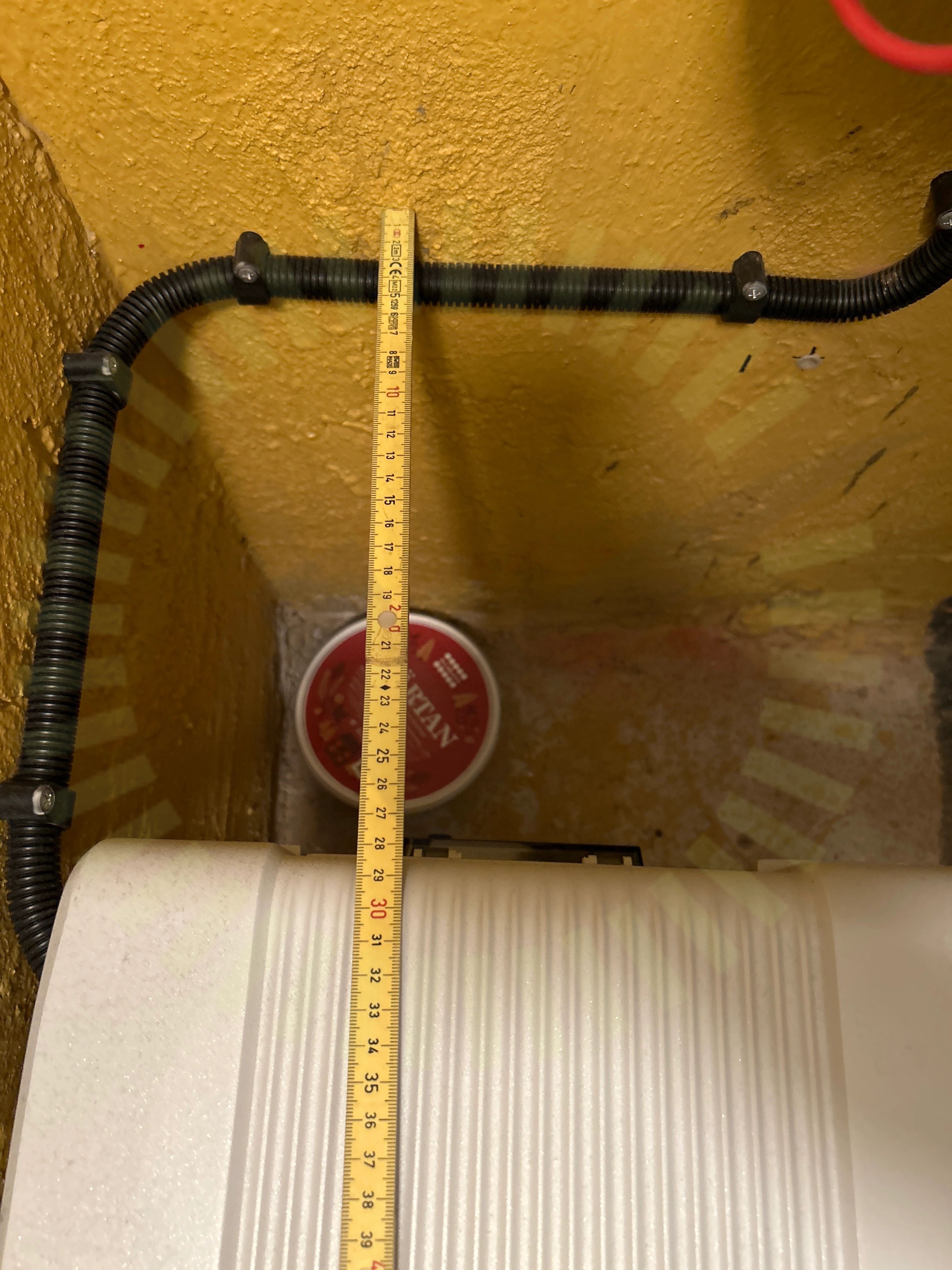

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

2.2 PE

Inte godkänd

Batteriet är jordat i växelriktaren. Växelriktaren är inte jordad.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.

Godkända kontrollpunkter

6/8

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare DC

Anmärkningar

3/7

3.1 Böjradie

Inte godkänd

Böjradie på kabel från brytare för skarp

3.2 Lock

Kundkommentar

Installatör hade inte monterat DC brytarens lock korrekt. Kund fick själv skruva i extra skruv.

3.3 Förskruvningar

Rekommendation

Att placera förskruvning på ovansidan av DC brytare utomhus är inte rekommenderat men tillåtet. Håll uppsyn på brytaren med jämna mellanrum för att säkerställa att fukt inte trängt in.

Godkända kontrollpunkter

4/7

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, JA Solar: JAM60S20/21 355-375MR

Anmärkningar

2/16

4.1 Klämmornas placering

Inte godkänd

Underlag saknas för installation med klämmor på kortsidan i aktuell snözon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

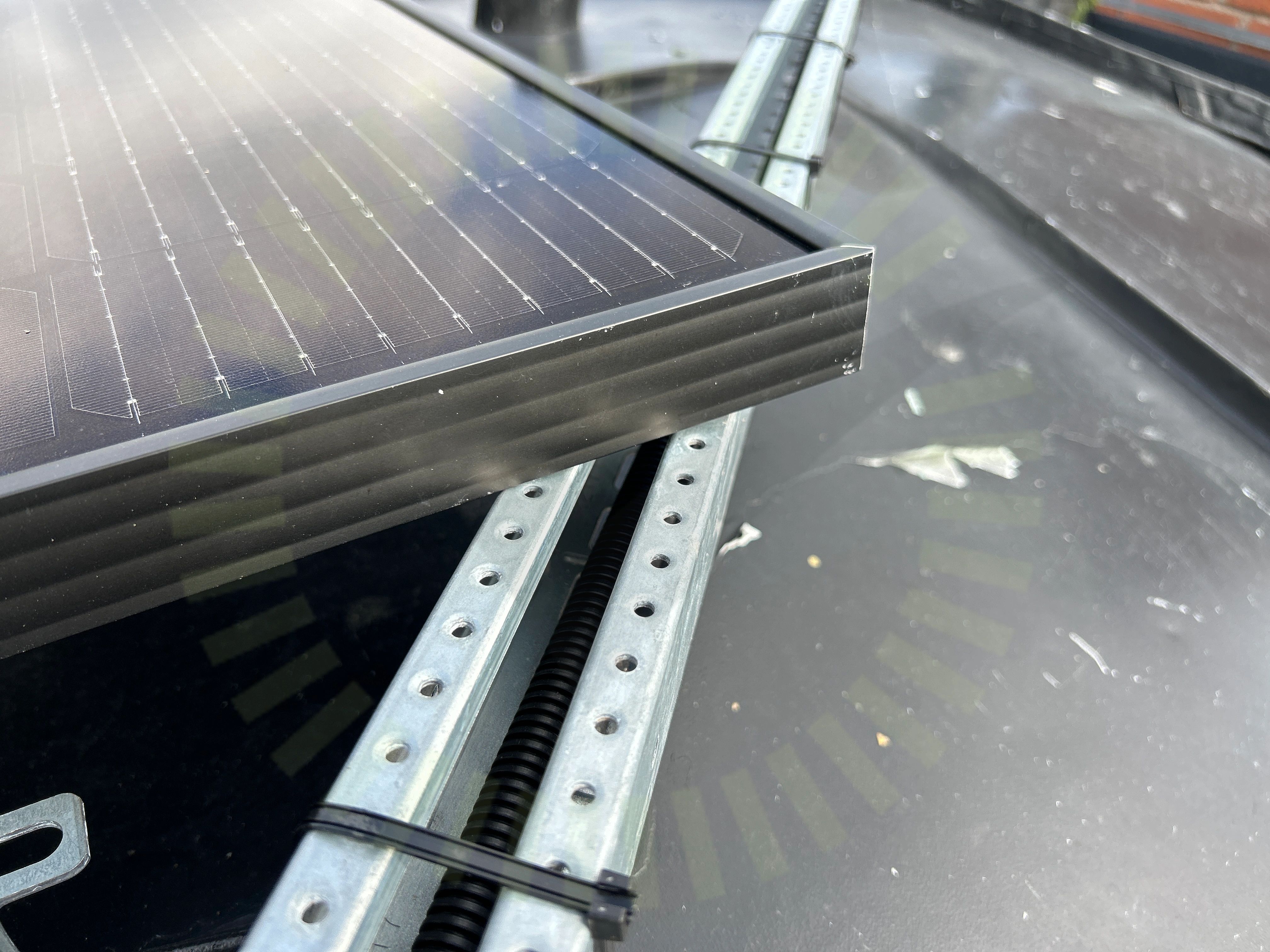

4.2 Panelramar separerade

Inte godkänd

Panelern ligger mot skenor som de inte är sammansatta med. Panelramen kommer skava mot skenan och ta skada.

Godkända kontrollpunkter

13/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

5/20

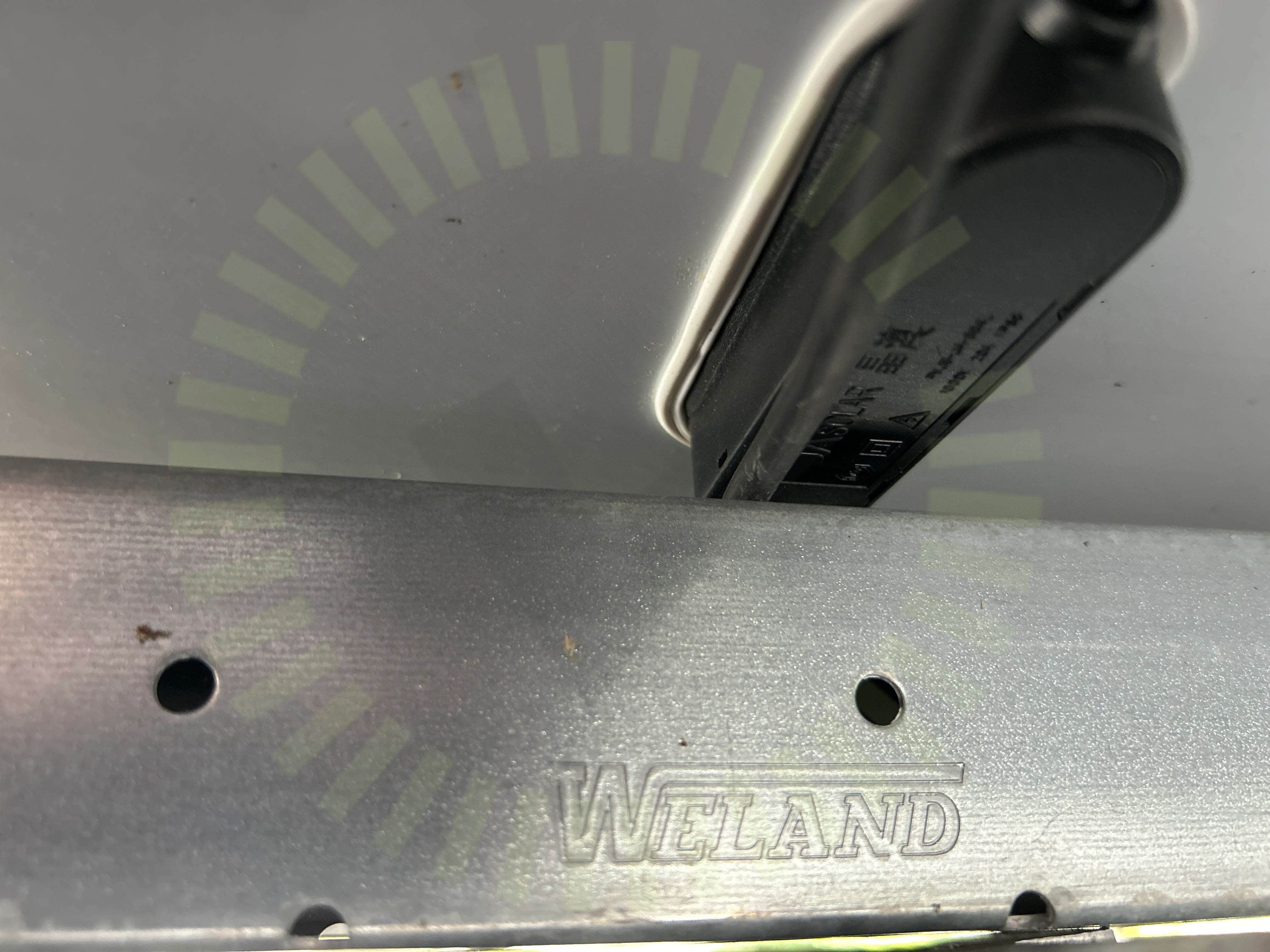

5.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämt mellan panelens kopplingslåda och skenan.

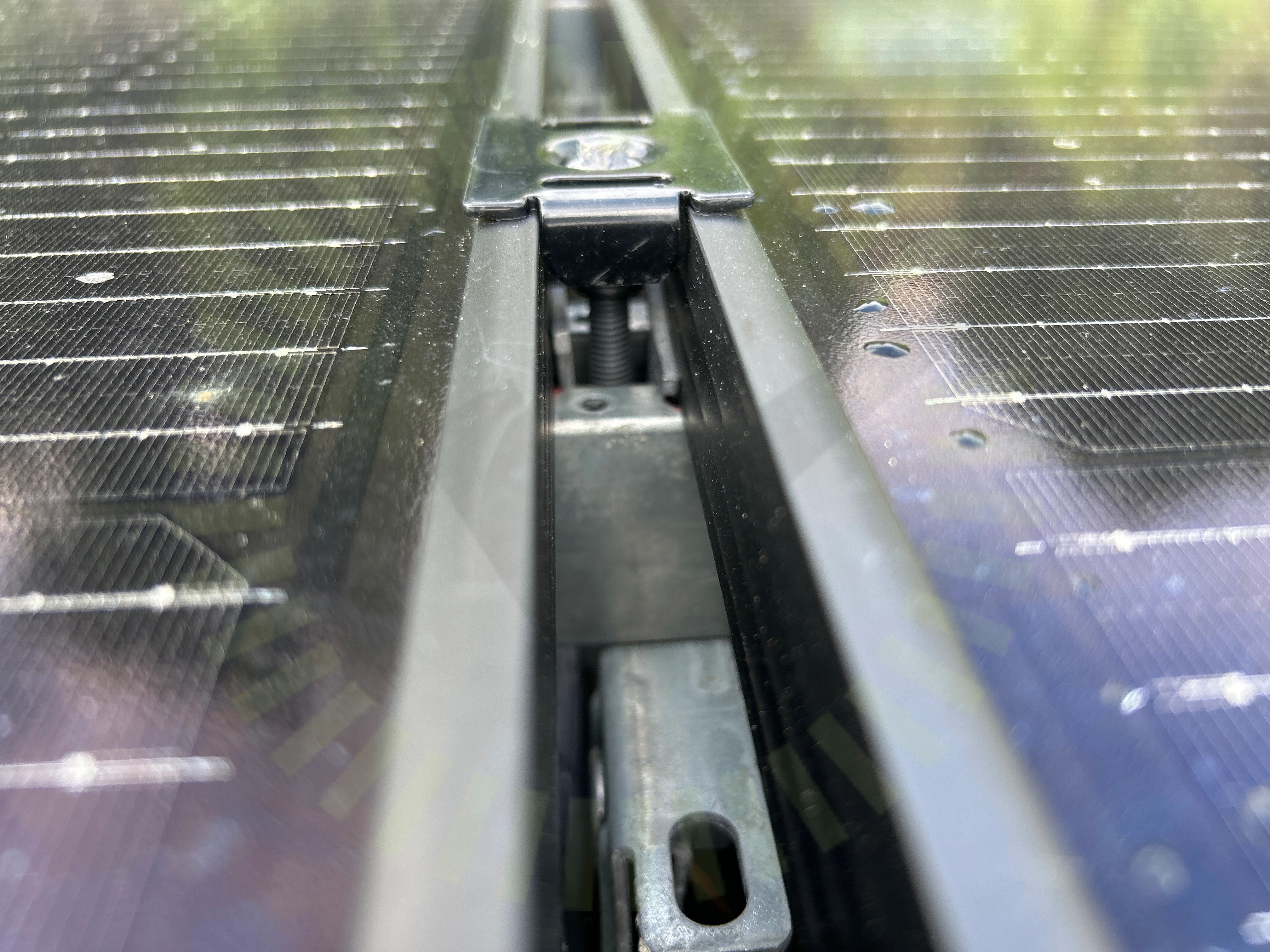

5.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

5.3 Placering

Inte godkänd

Paneler sticker utanför de olika takytorna.

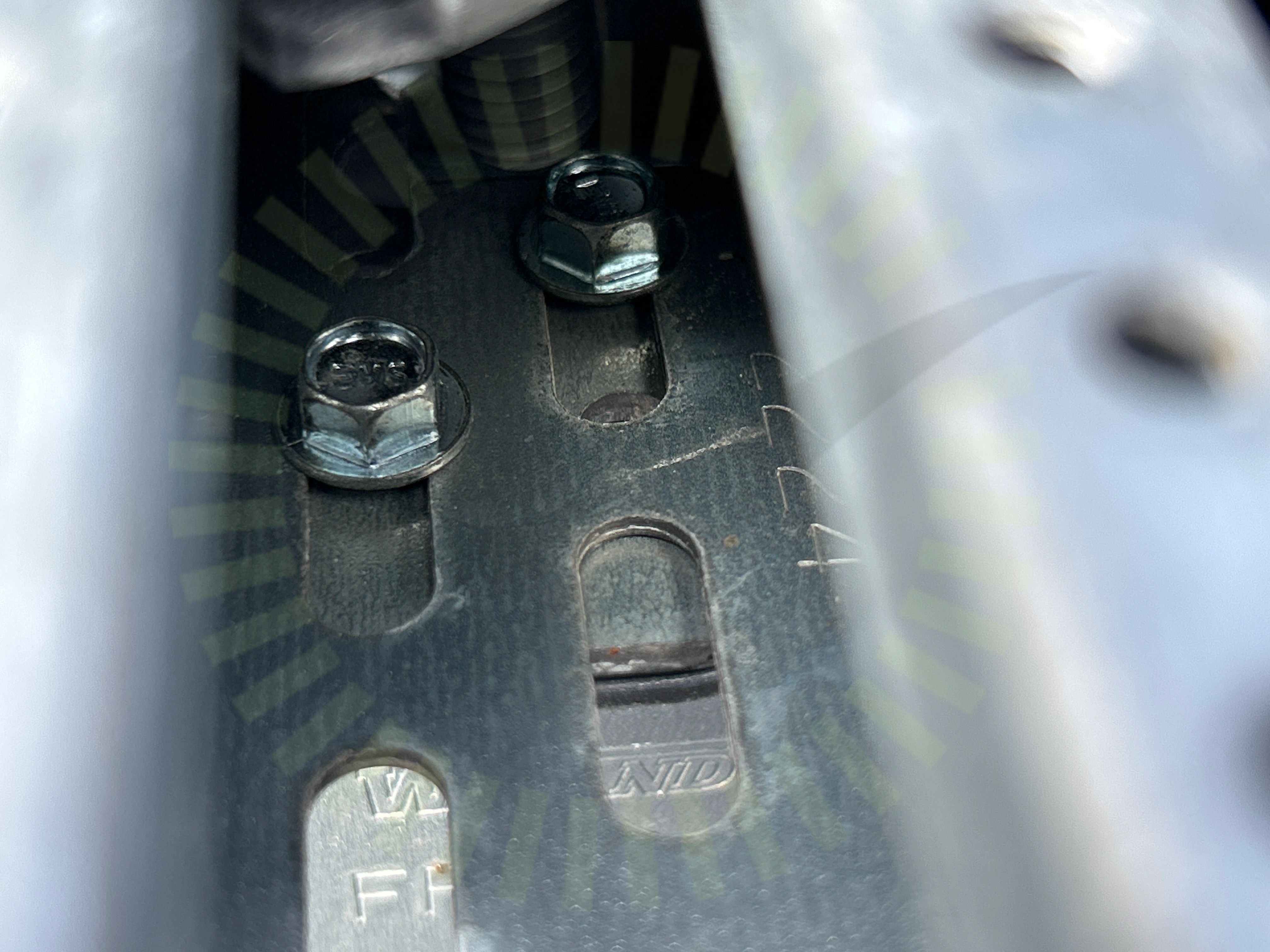

5.4 Skenornas infästning

Inte godkänd

Skruvar avviker från manual.

MA5101 Sid 1 (1) | Version 4 - 221219

5.5 Föremål mellan skena och panelram

Inte godkänd

Panelram ligger ovanpå klämmans bottendel. Kabel ligger klämd mellan skena och panelram.

Godkända kontrollpunkter

14/20

Falsfästenas CC

Falsinfästning

Främmande material

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämma skruv

Mittklämmor

Skador

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/20

Underbyggnad

Varselmärkning

Anmärkningar

1/5

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/35

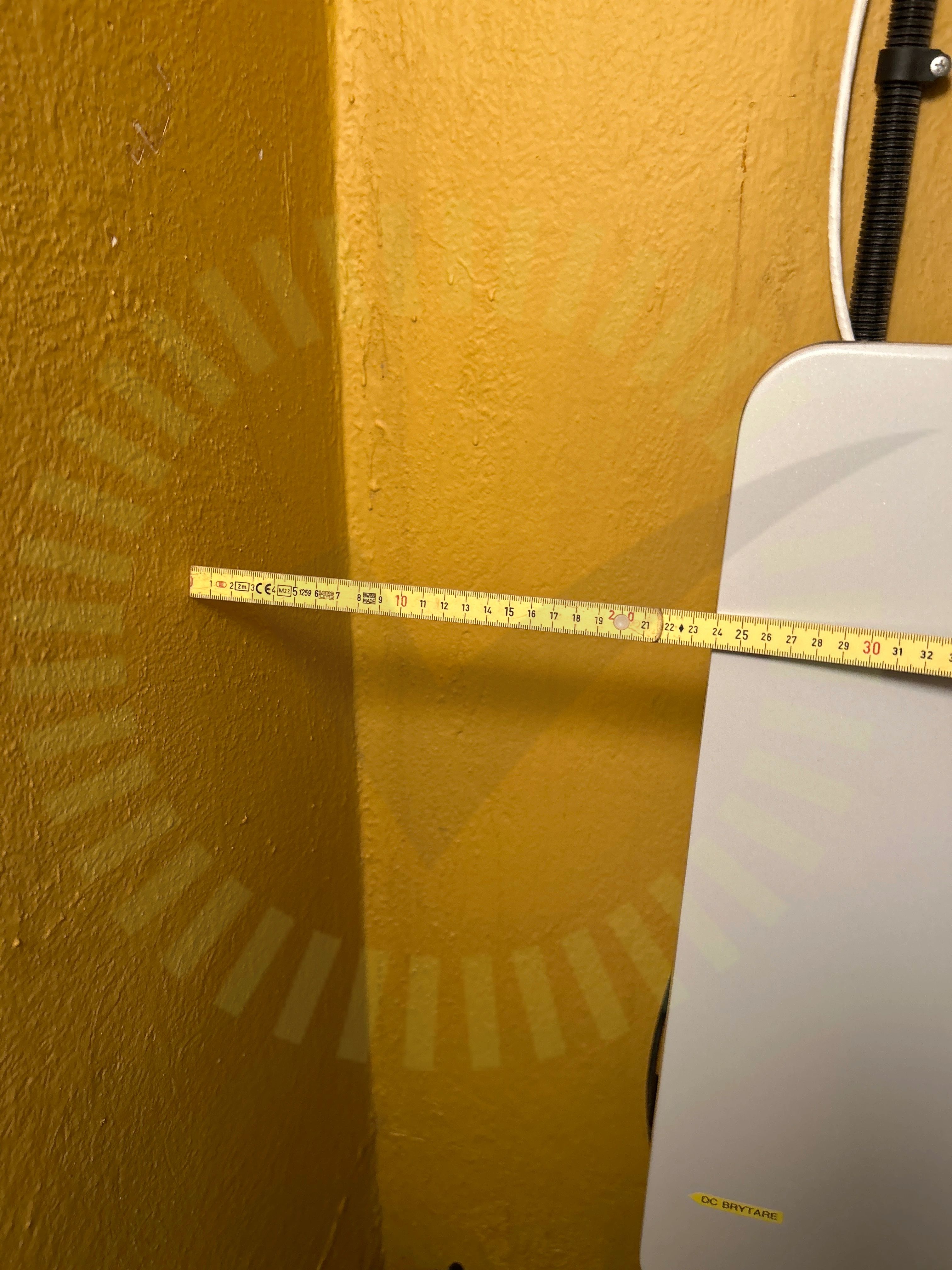

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

7.3 Strängdesign

Inte godkänd

Paneler i olika väderstreck och lutningar är kopplade i samma sträng.

Godkända kontrollpunkter

32/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
