Besiktningsrapport
7.8
Installation av
E.ON
Datum
30 augusti 2023
Ort
Vellinge, Skåne län
Stress på kontakter
Förbindelse av kontakter
Kontaktdon

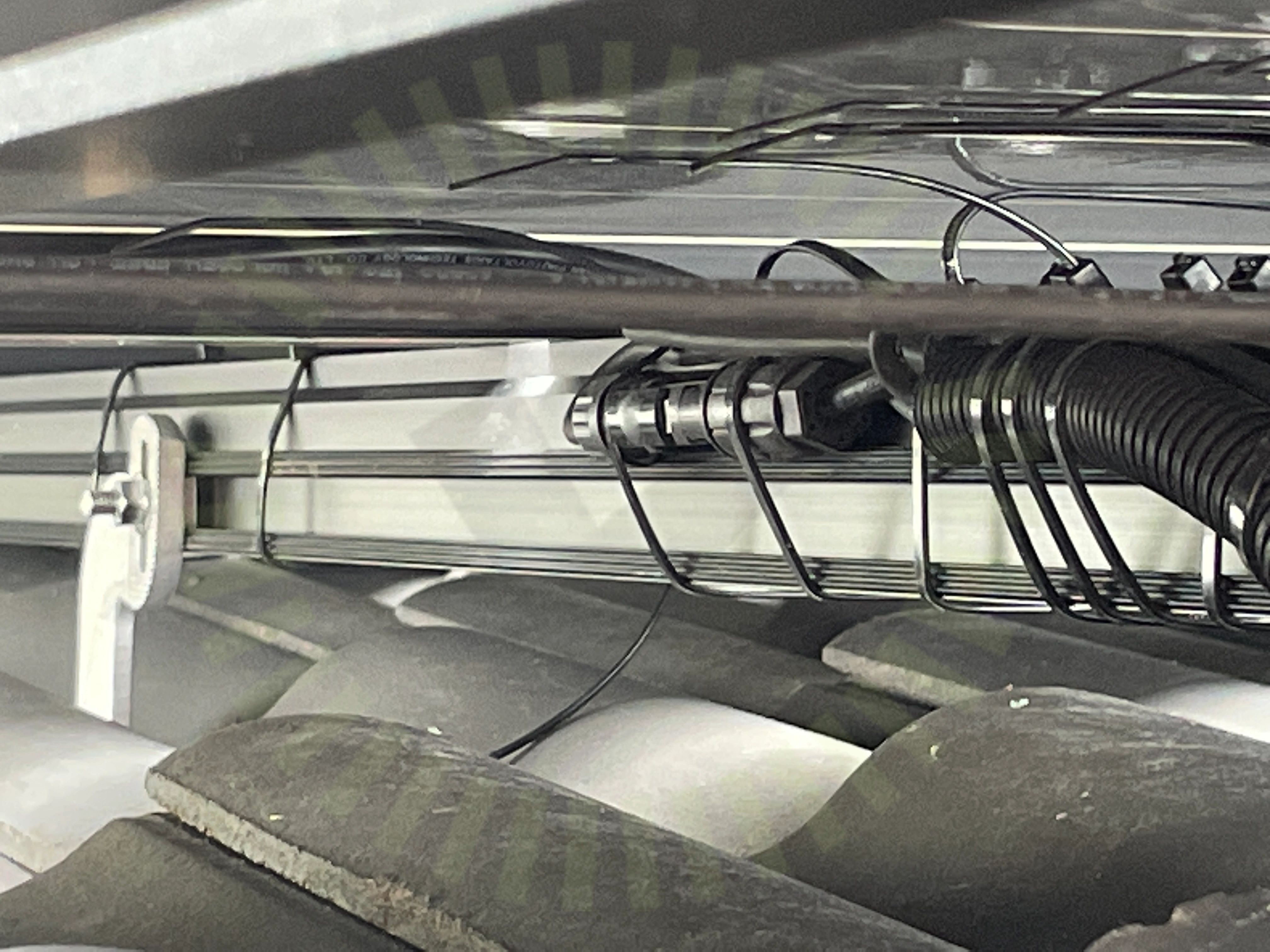

+ 11
75% godkända
25% ej godkända
Om installationen
Paneler
REC: Alpha Pure
Montagesystem
Renusol: VS+
Växelriktare
GoodWe: GW4-15K SDT G2 Series
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Anmärkningar
1/6
2.1 Förskruvningar
Inte godkänd
Förskruvning saknas på anslutningskabel. Dragavlastning är felaktigt utförd.
Godkända kontrollpunkter
5/6
Tak 1, REC: Alpha Pure
Anmärkningar
6/16

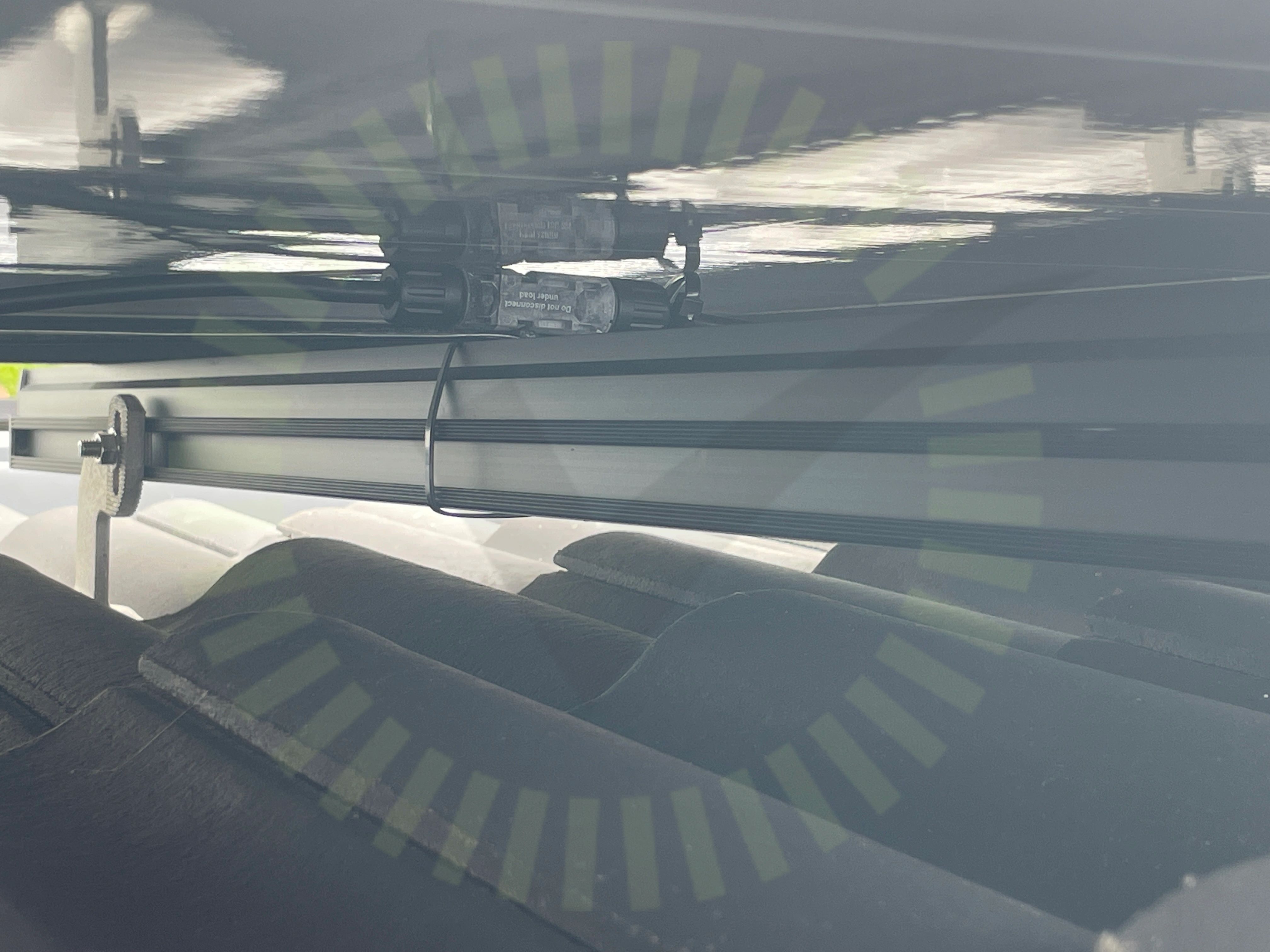

3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke.
3.2 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare

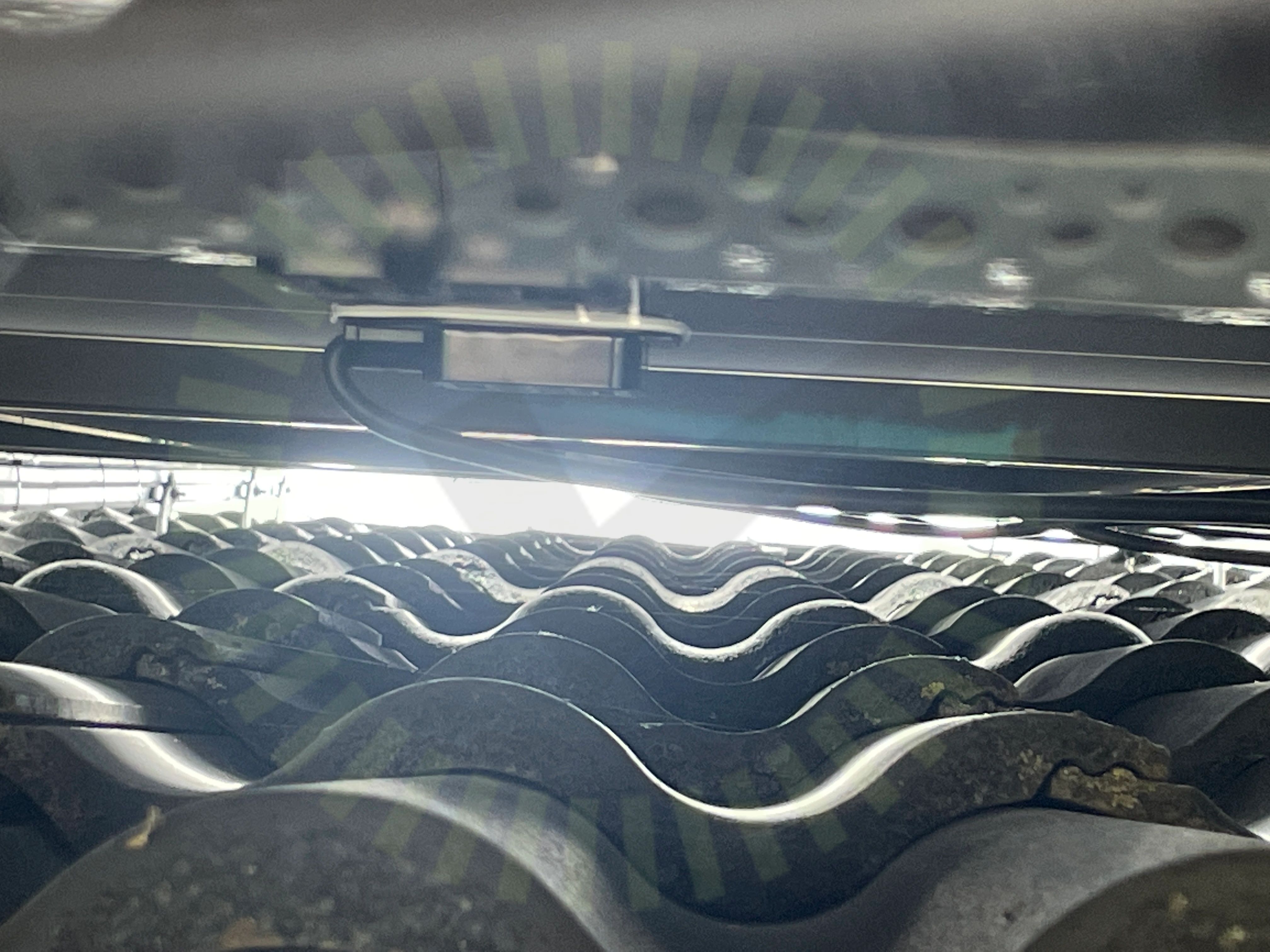

3.3 Kopplingslåda
Inte godkänd
Kablage är för skarpt draget ut ur kopplingslådan.
3.4 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.

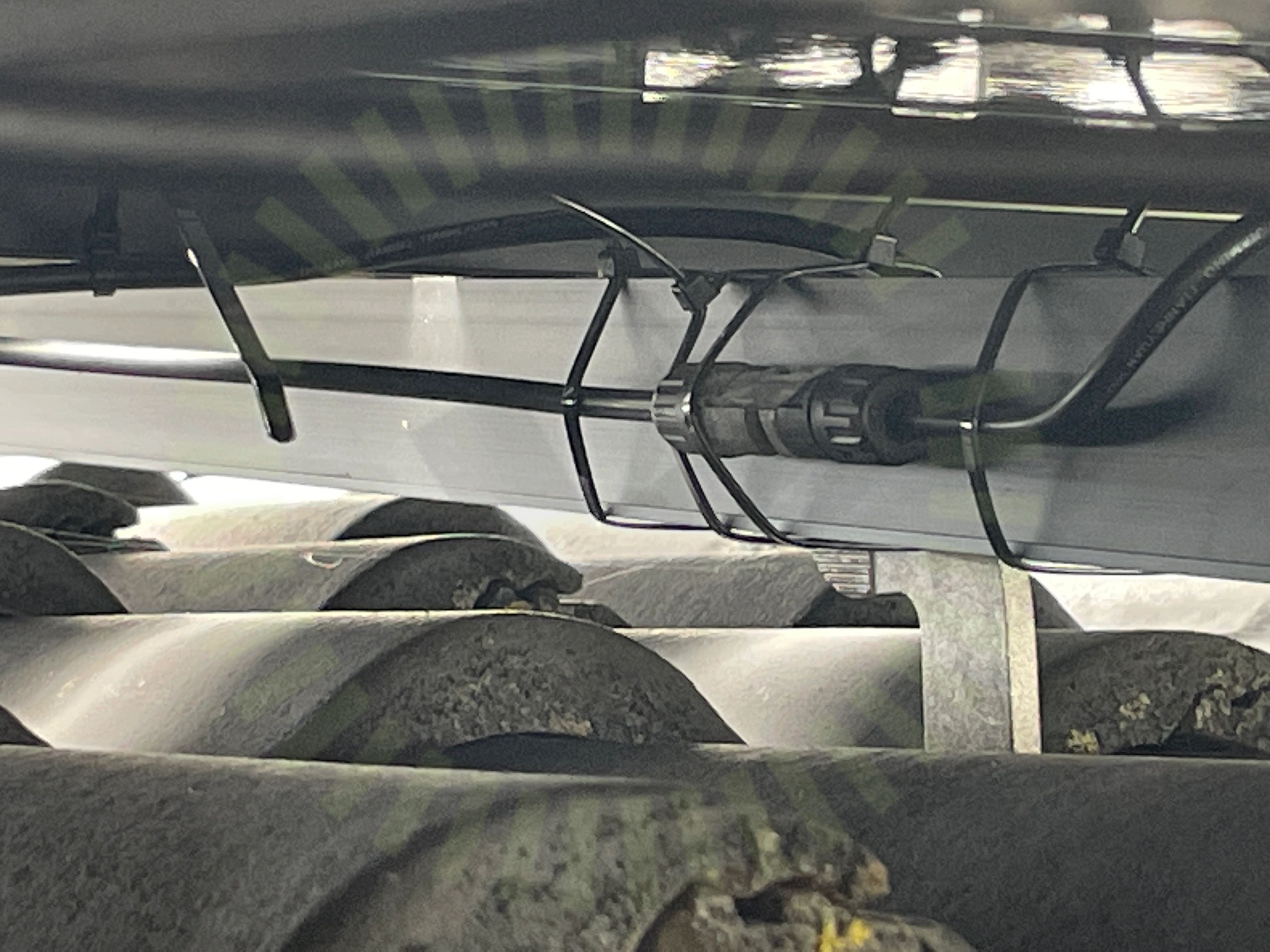

3.5 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

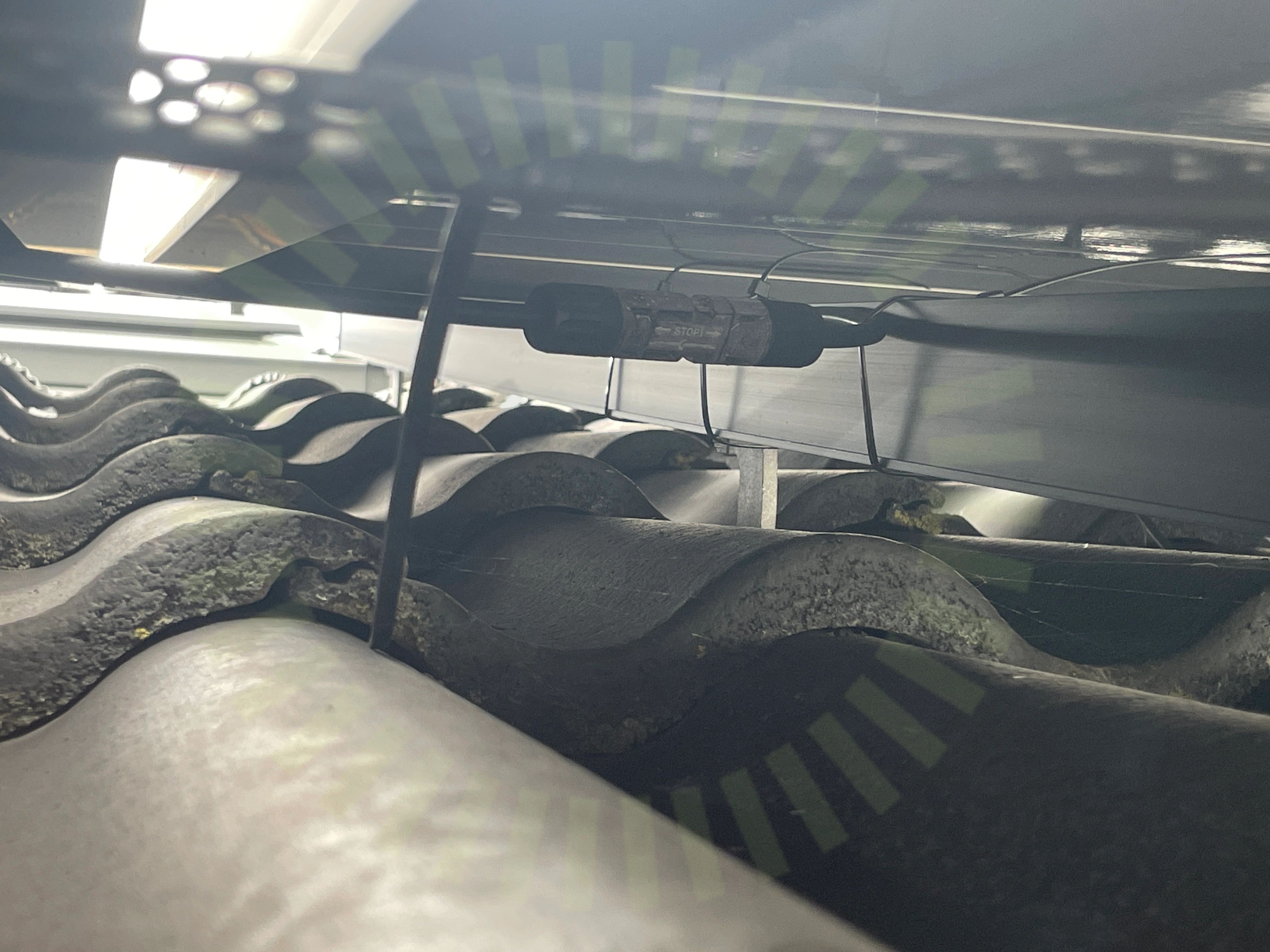

3.6 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
10/16
Tak 1, Renusol: VS+
Anmärkningar
7/23
4.1 DC kabel förläggning
Inte godkänd
Slang för DC kablage ligger löst hela sträckan under takpannorna.

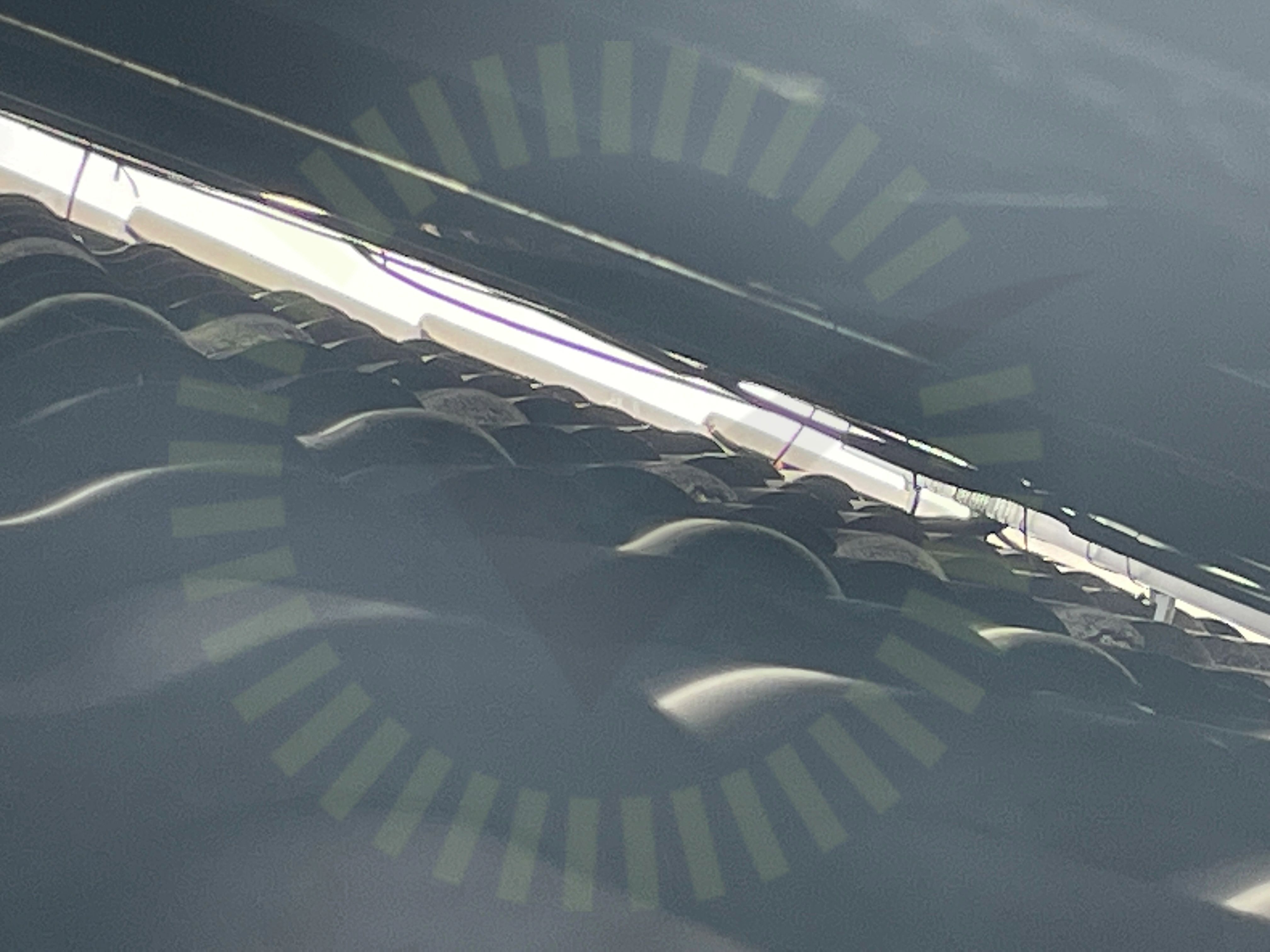

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.3 Råspontsinfästning utfört
Inte godkänd
Infästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Tillverkaren kräver även att infästningsmaterialet har en klassning på minst c24 vilket råspont saknar.

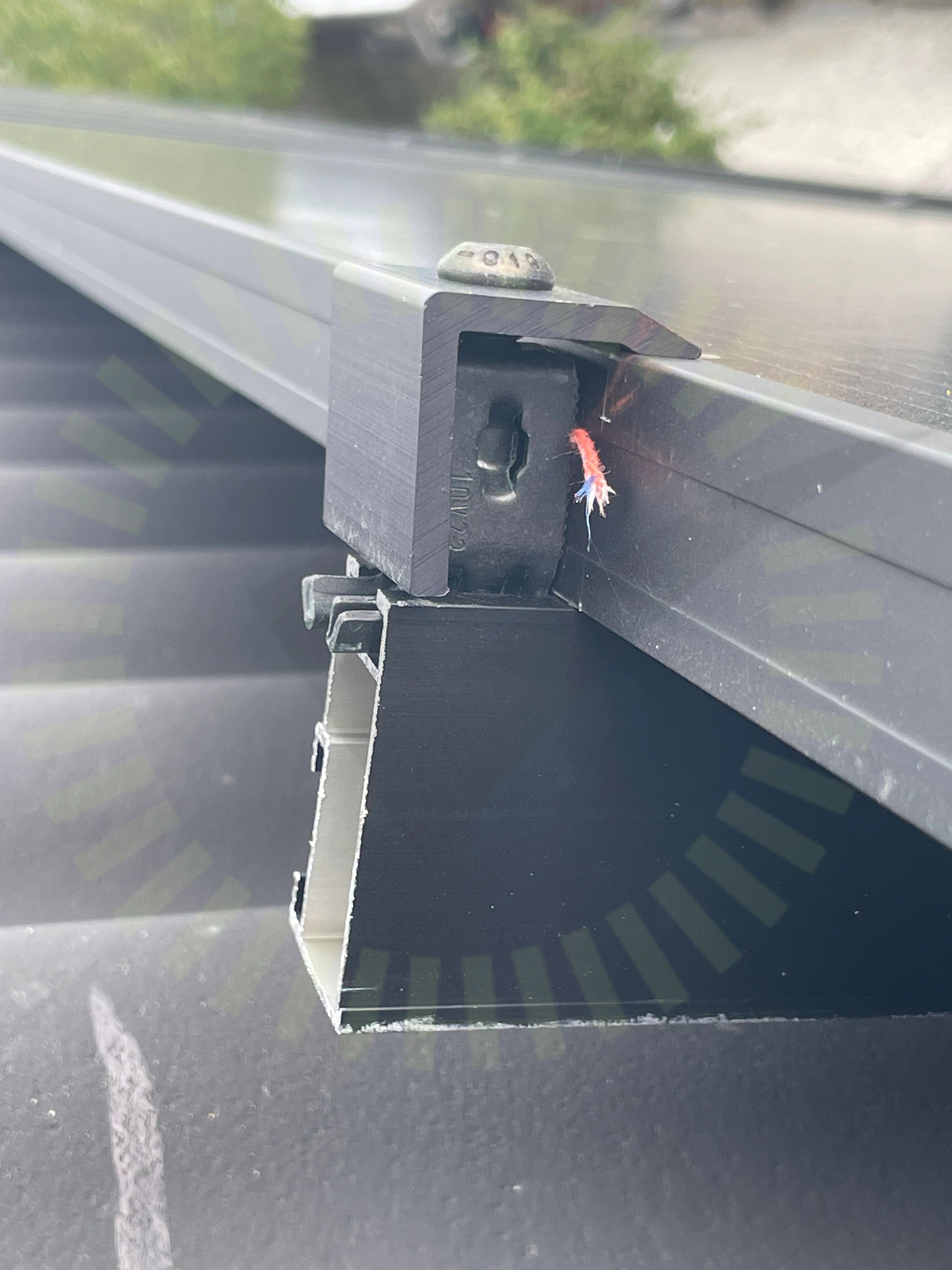

4.4 Skenans utstick för klämma
Inte godkänd
Skenan sticker inte ut tillräckligt långt från panelramen.
4.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

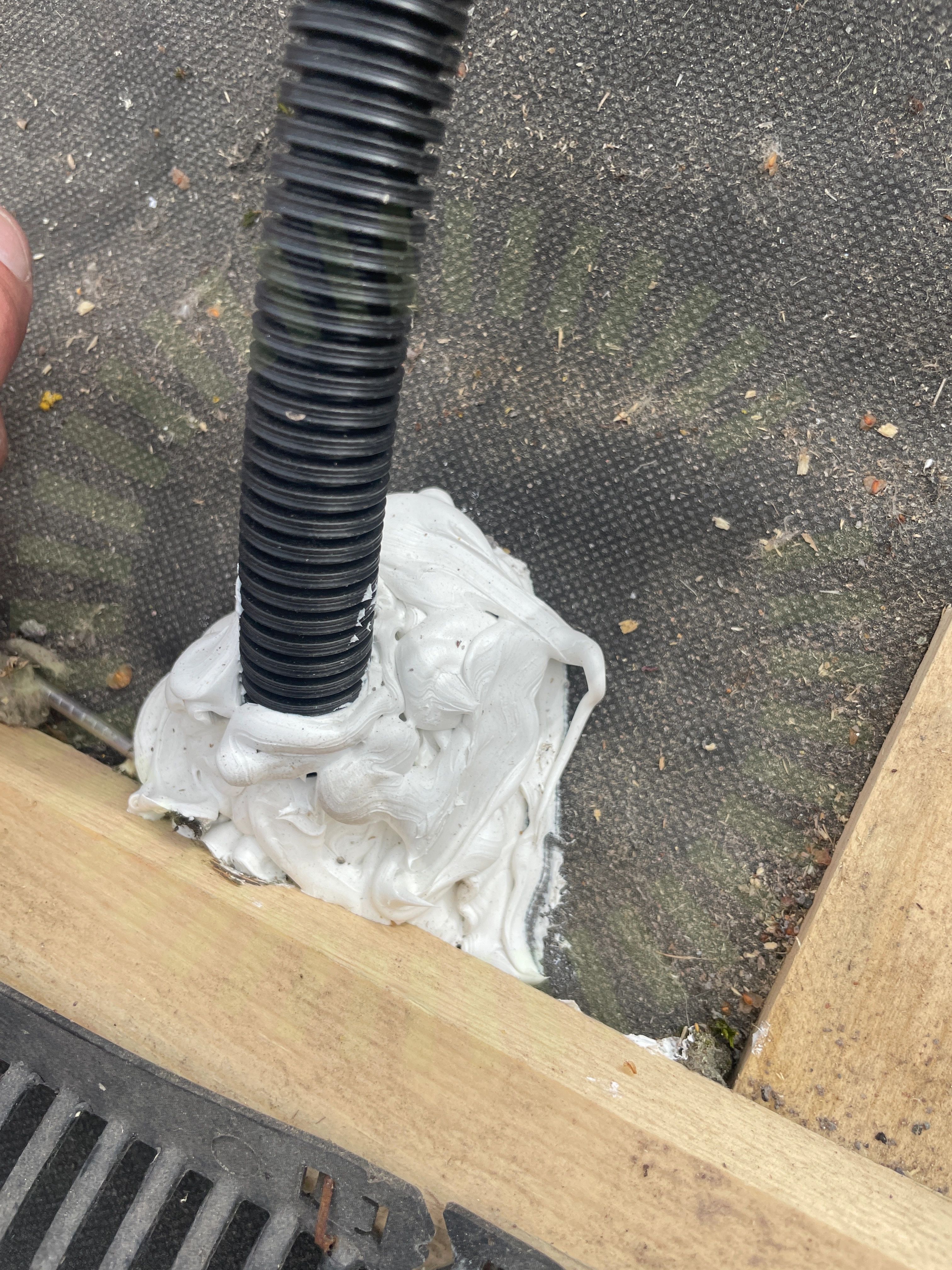

4.6 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
4.7 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 1120mm
Godkända kontrollpunkter
15/23
Ej tillgängligt vid besiktning
1/23
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Anmärkningar
2/5
6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas på undercentral. Se referens.
6.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på undercentral. Se referens.
Godkända kontrollpunkter
2/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
5/35

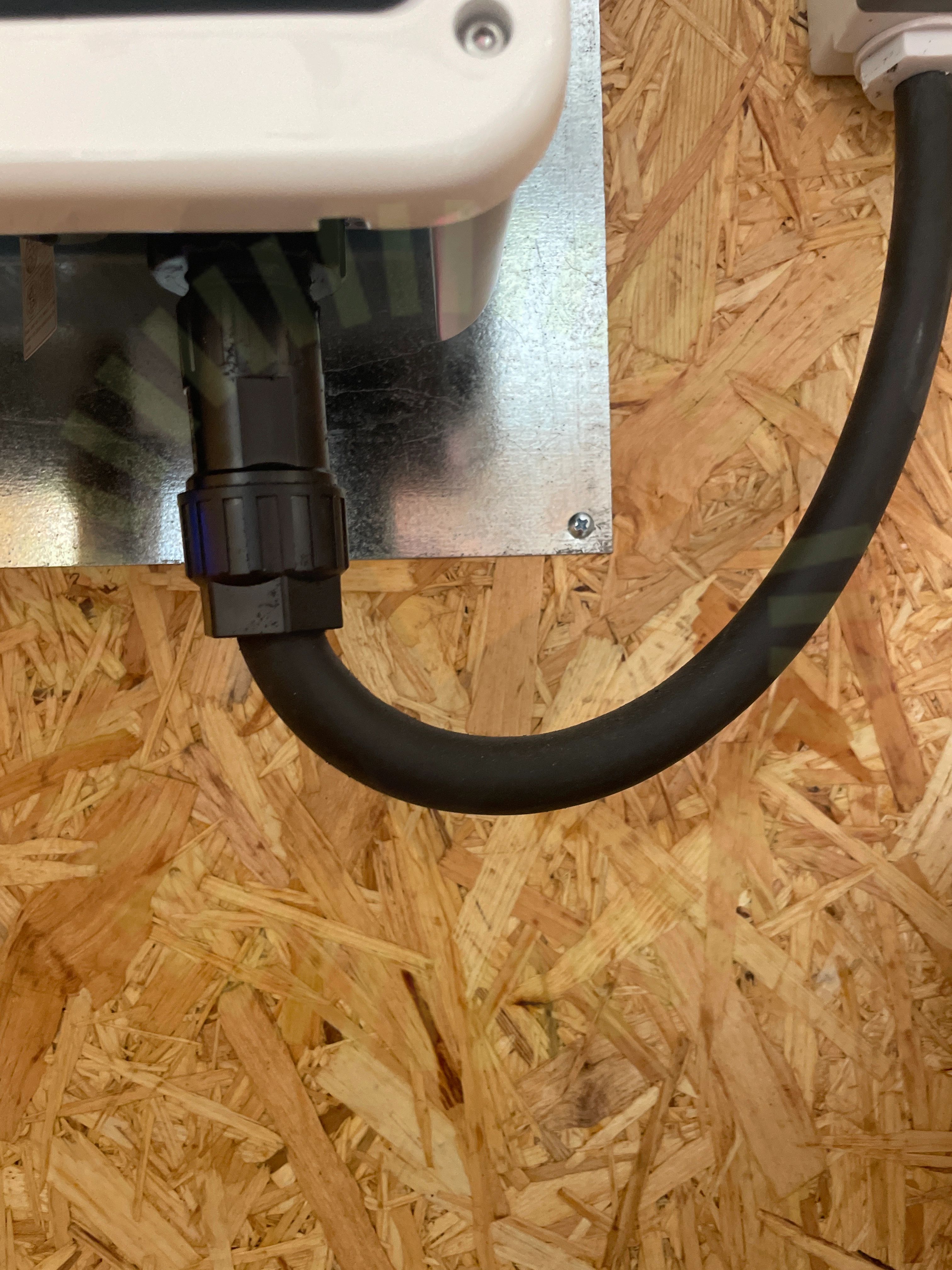

7.1 AC Böjradie
Inte godkänd
Kabelns böjradie inte godkänd. Påverkar förskruvningen i växelriktare.

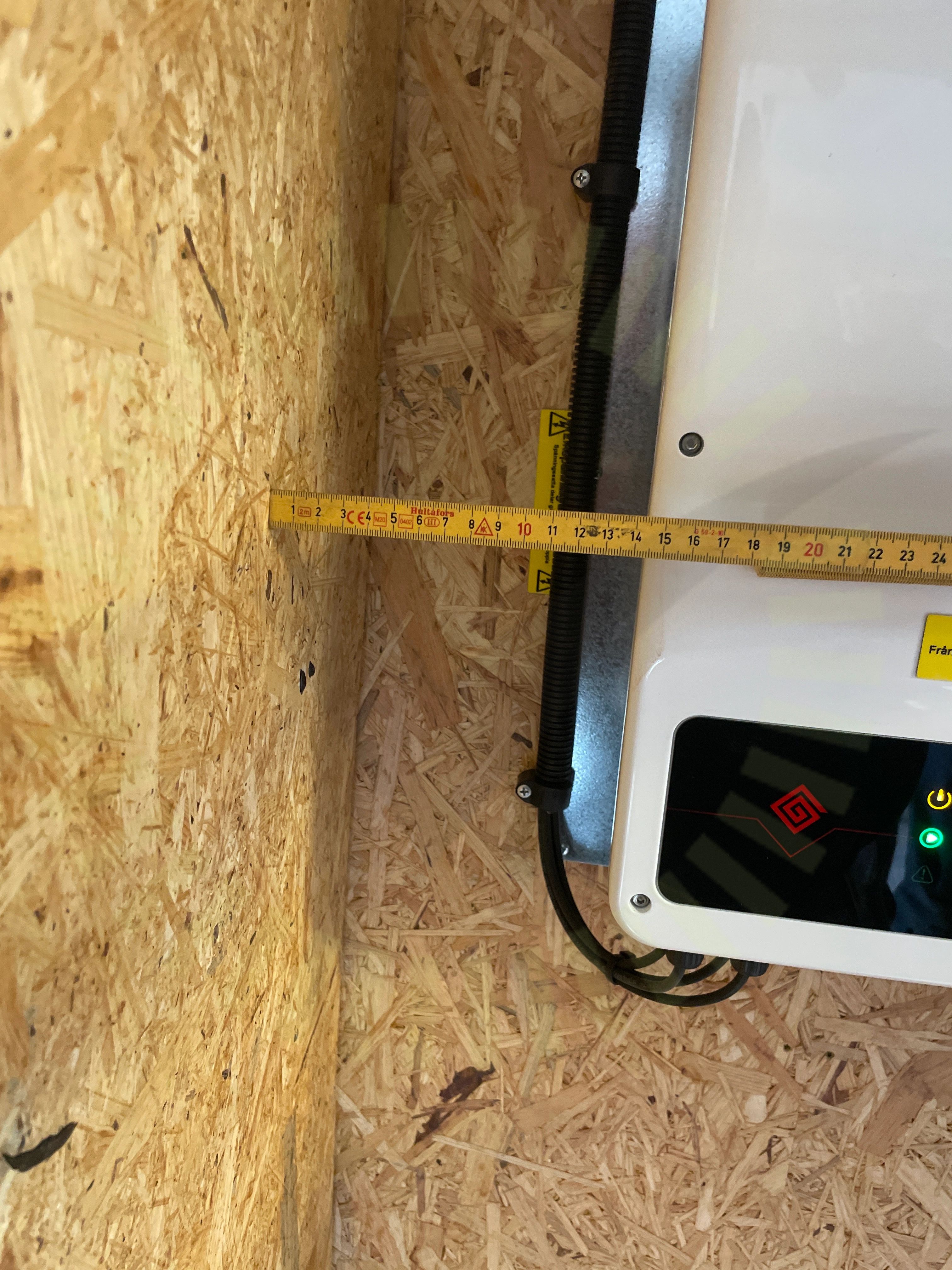

7.2 Avstånd närliggande objekt
Överenskommelse
Växelriktarens avståndskrav uppfylls inte. Kund har monterat väggen brevid.
7.3 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering rekommenderas.
7.4 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

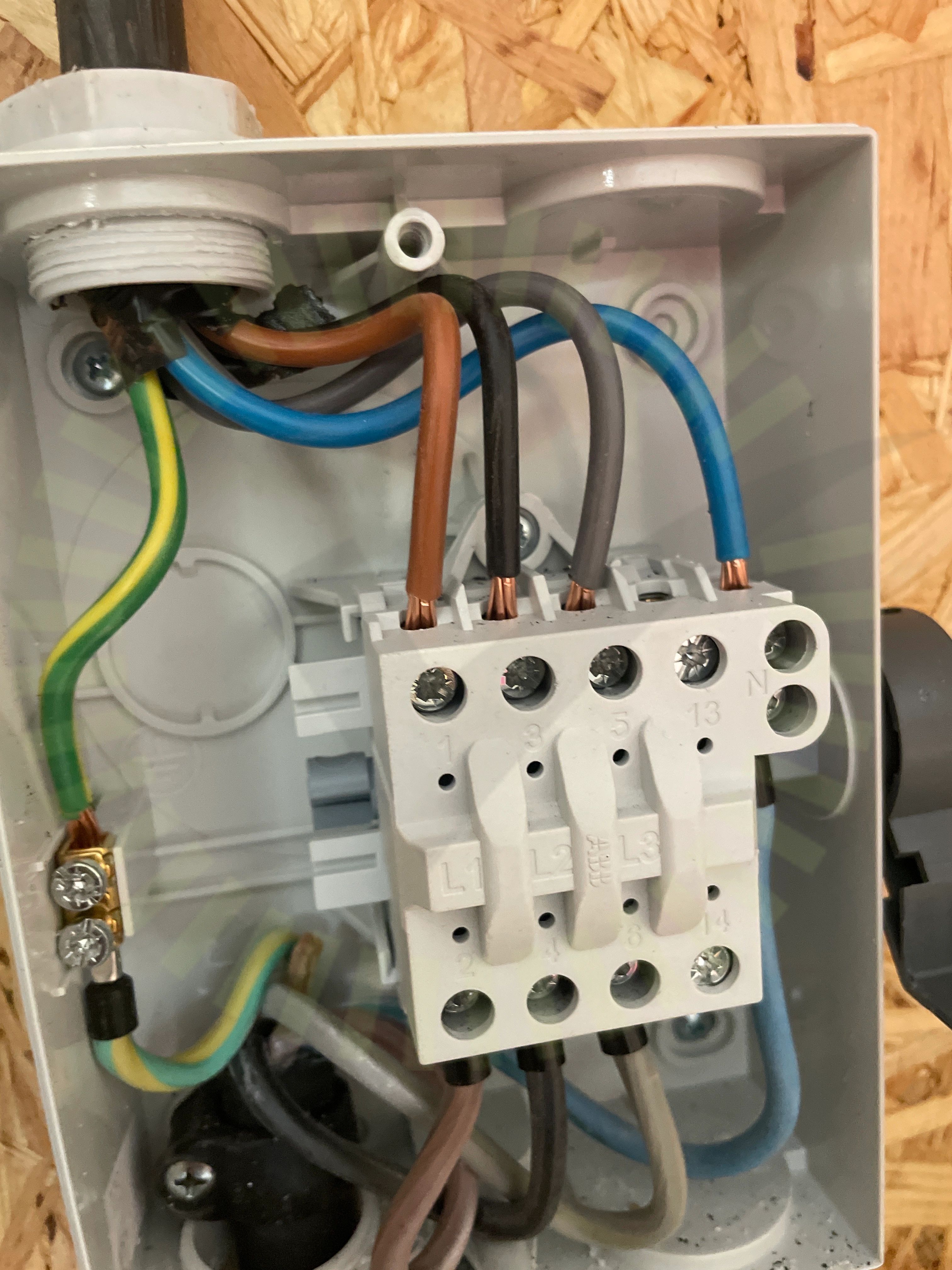

7.5 Uppskalad ledare
Inte godkänd
Ledare är olämpligt långt uppskalade.
Godkända kontrollpunkter
28/35
Ej tillgängligt vid besiktning
2/35
