Besiktningsrapport

5.5

Installation genom

BraEl

Datum

2 november 2021

Ort

Lindome, Västra Götalands län

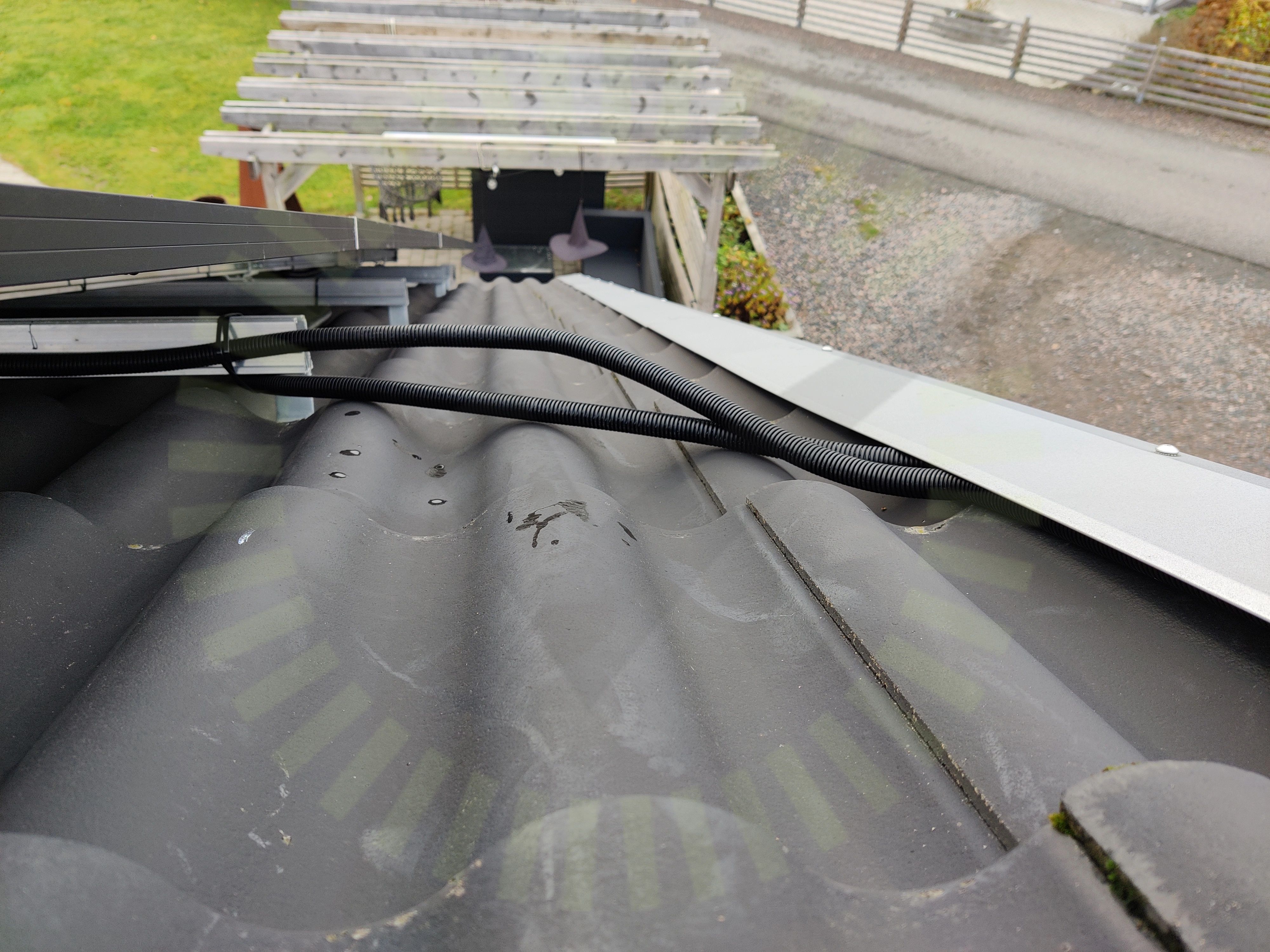

Likströmskabel: Uppfästning

Solpaneler: Kablar: Dragavlastade

Skenor: Överhäng

+ 13

63% godkända37% ej godkända

Om installationen

PanelerLP182*182-M-66-MH

OptimerareP370-P505

MontagesystemValkPitched - Clamp

VäxelriktareSE12.5k

Installerad av BraEl som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Skada

Inte godkänd

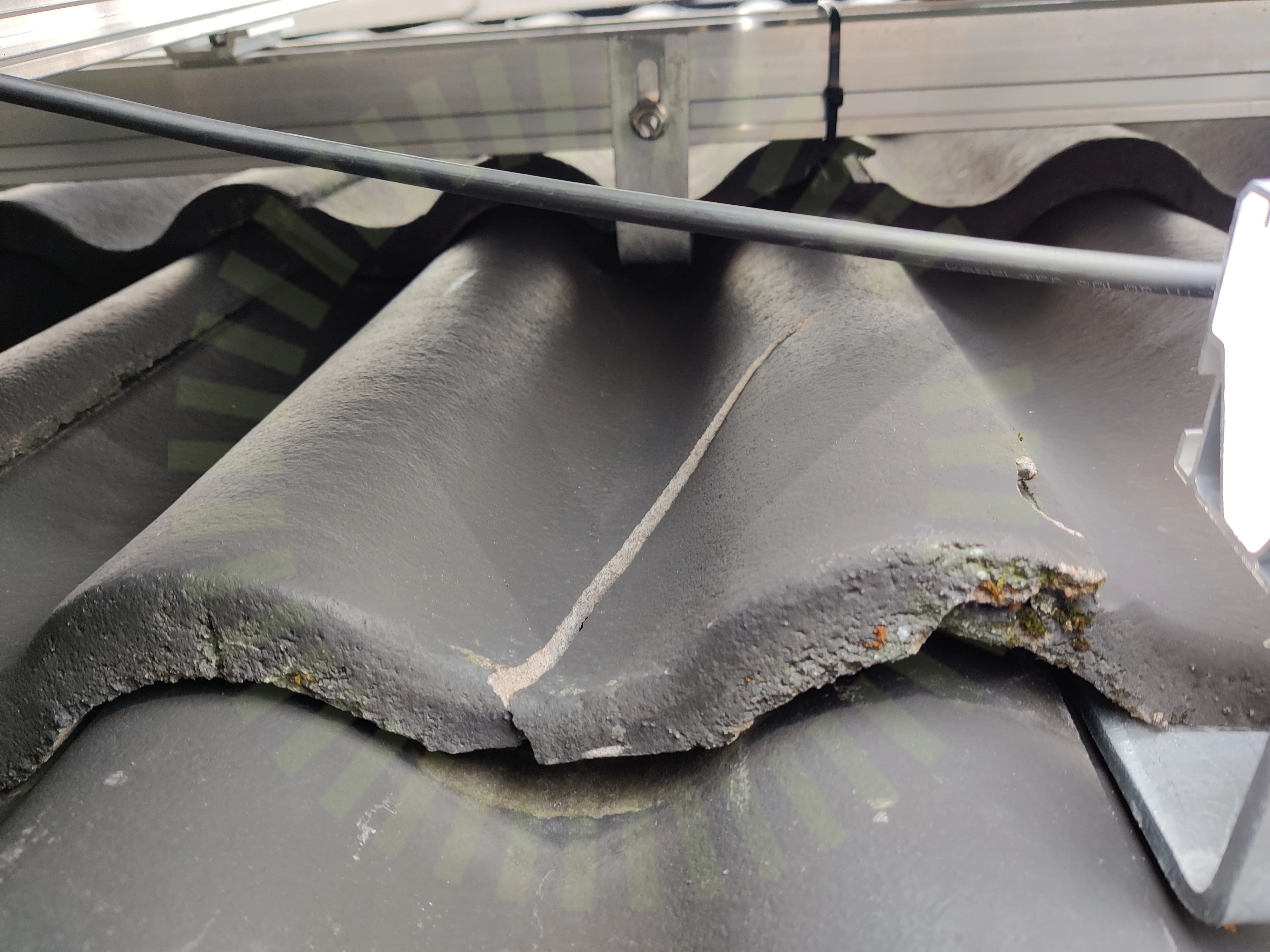

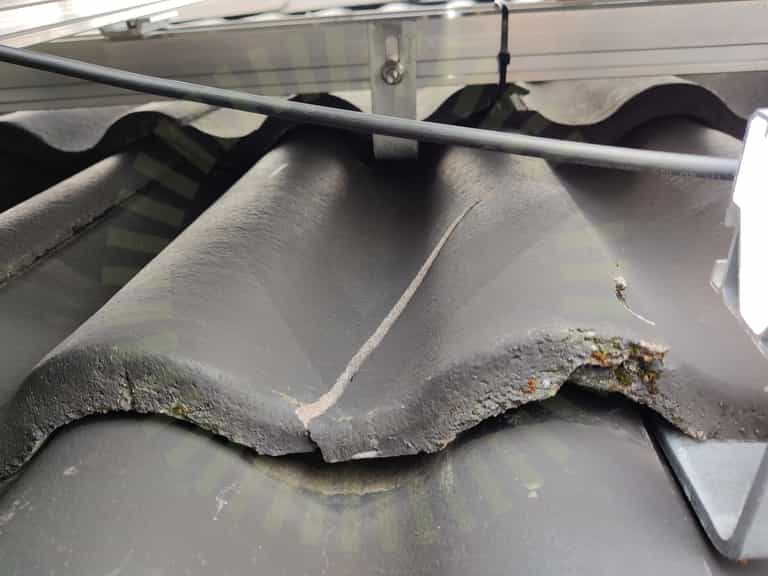

Skada hittad på fastigheten efter installation.

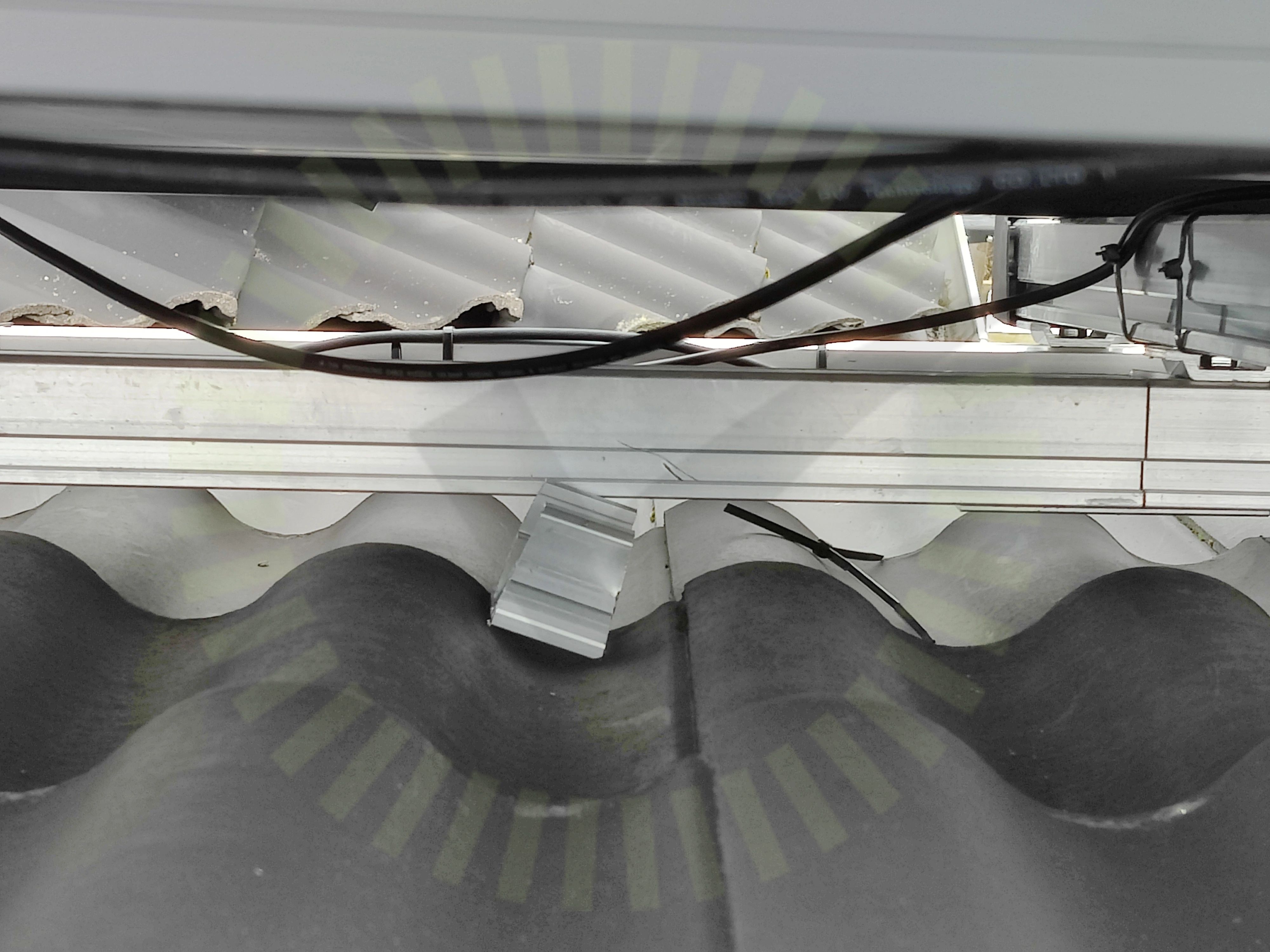

1.2 Skräp

Inte godkänd

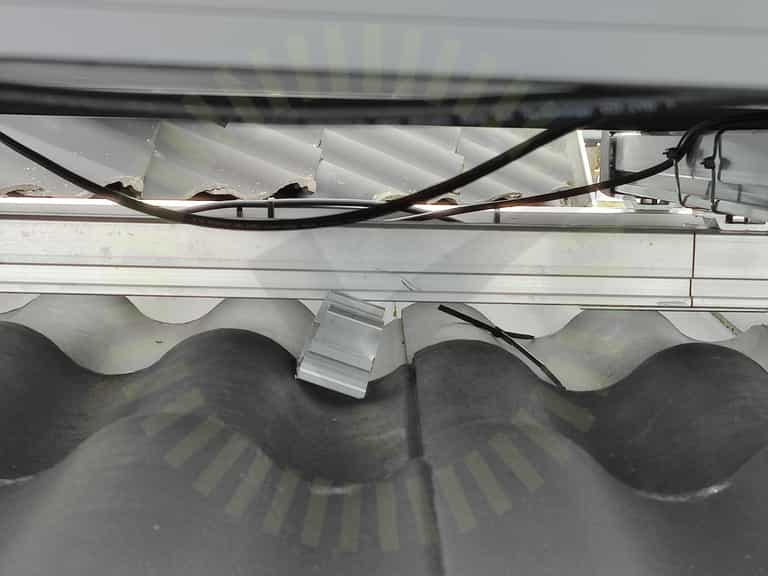

Arbetsplatsen är ej städad efter installation.

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Leapton: LP182*182-M-66-MH

Anmärkningar

6/11

3.1 DC: EMC

Inte godkänd

Strängkablar är förlagt långt ifrån varandra och skapar en loop.

SEK 457. Sida 15

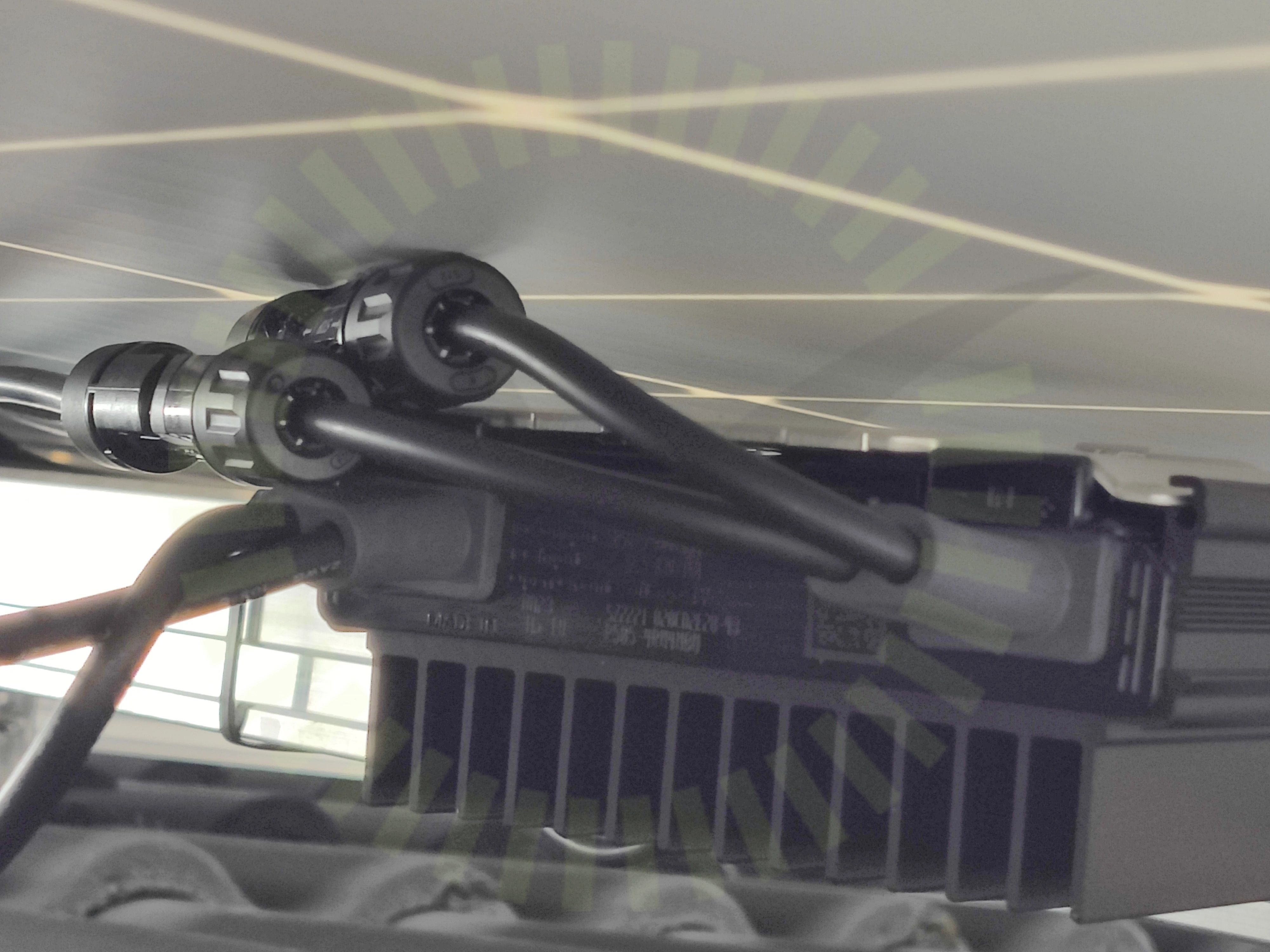

3.2 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

3.3 Solpaneler: Fästen: Placering

Inte godkänd

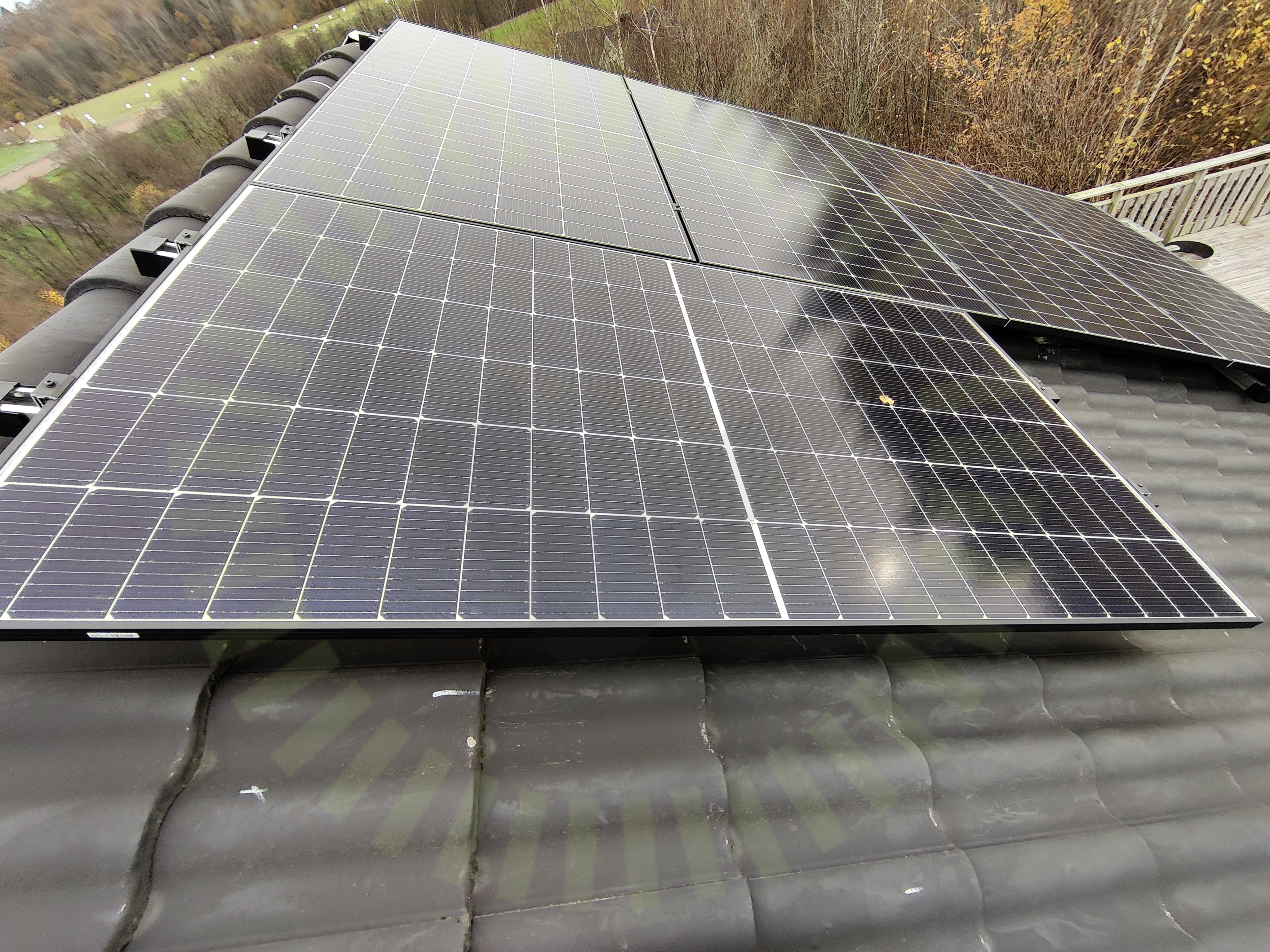

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

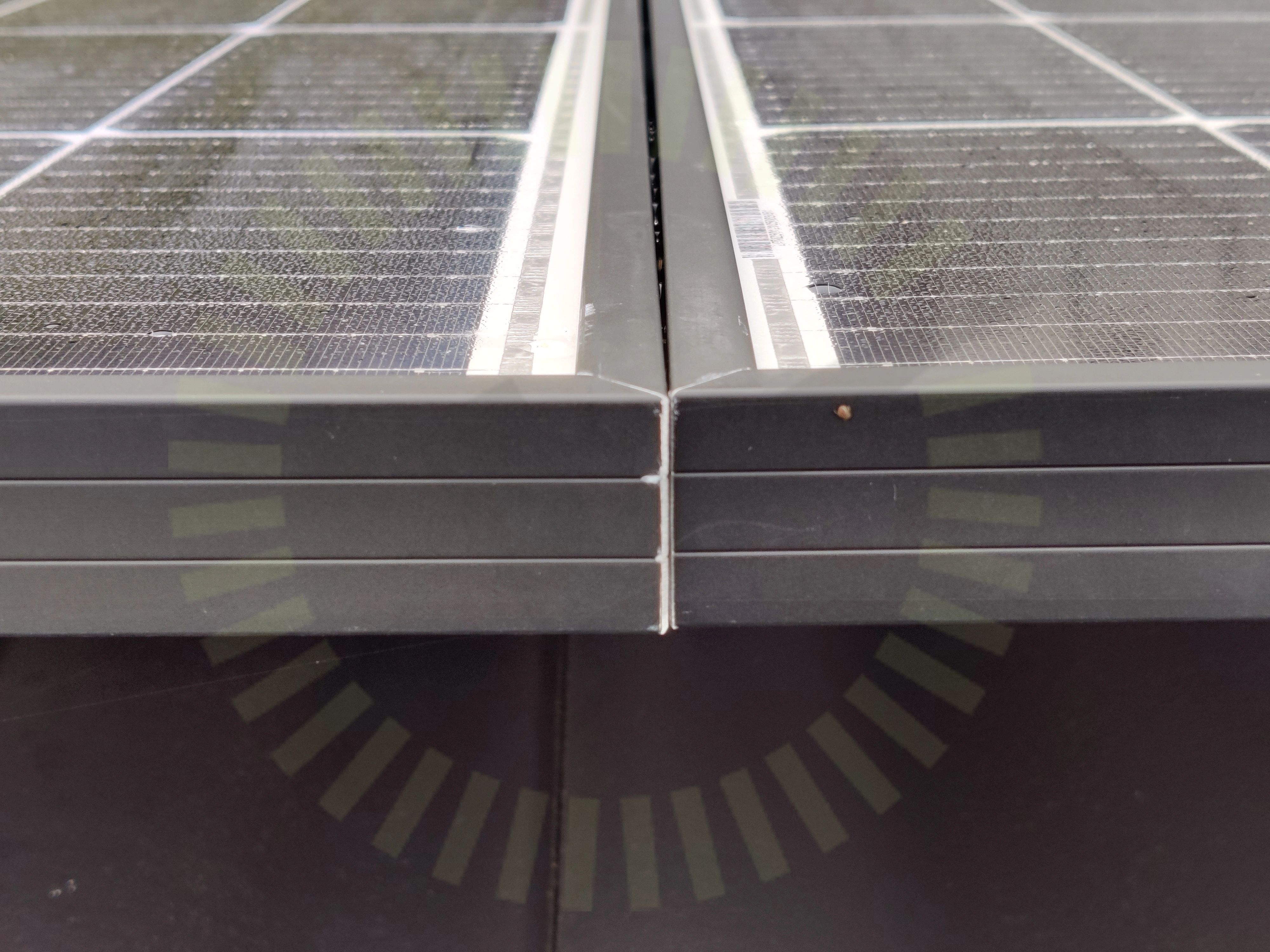

3.4 Solpaneler: Ram: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Tillverkarens anvisningar

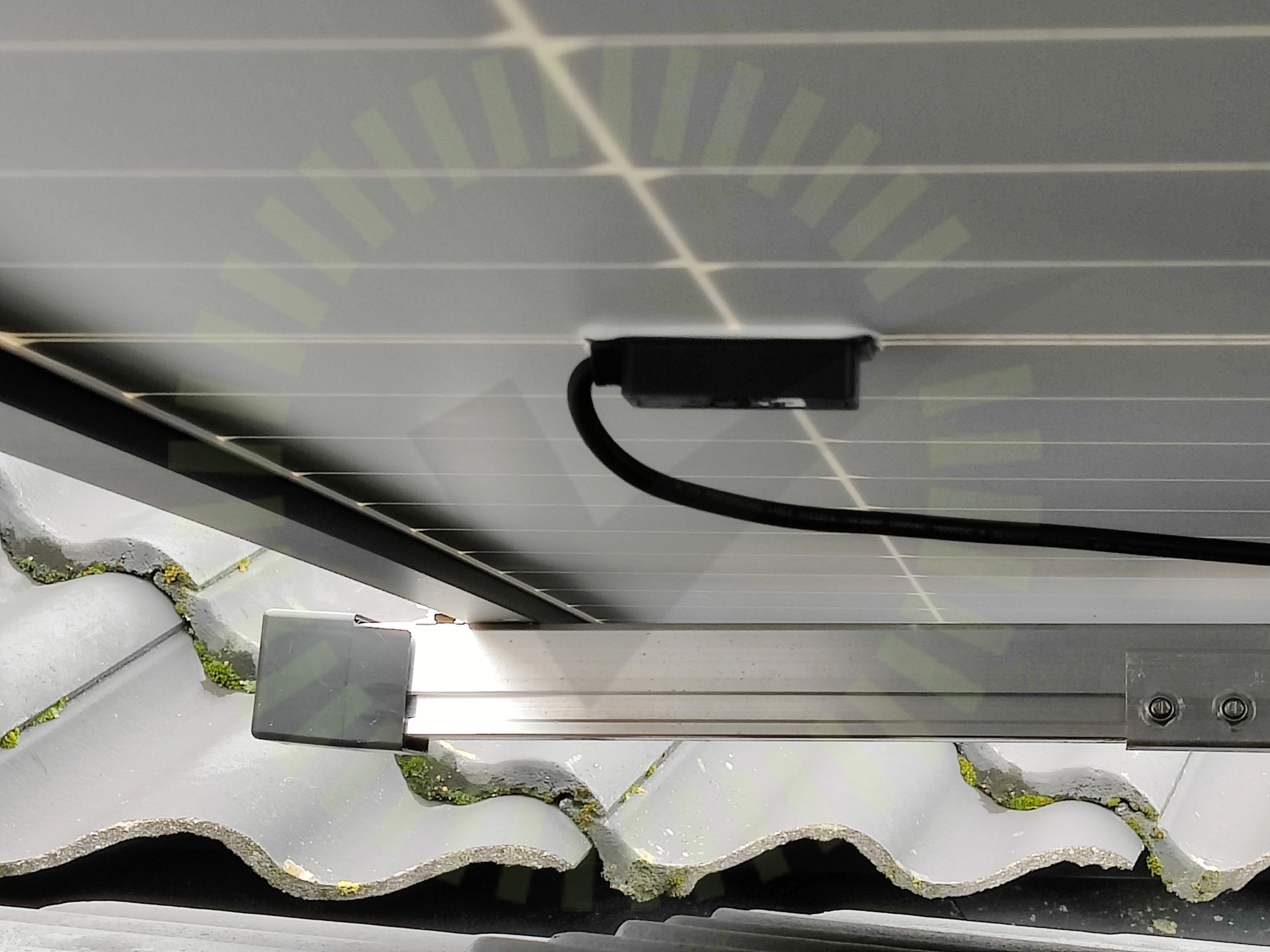

3.5 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

3.6 Solpaneler: Kablar: Kontakter

Inte godkänd

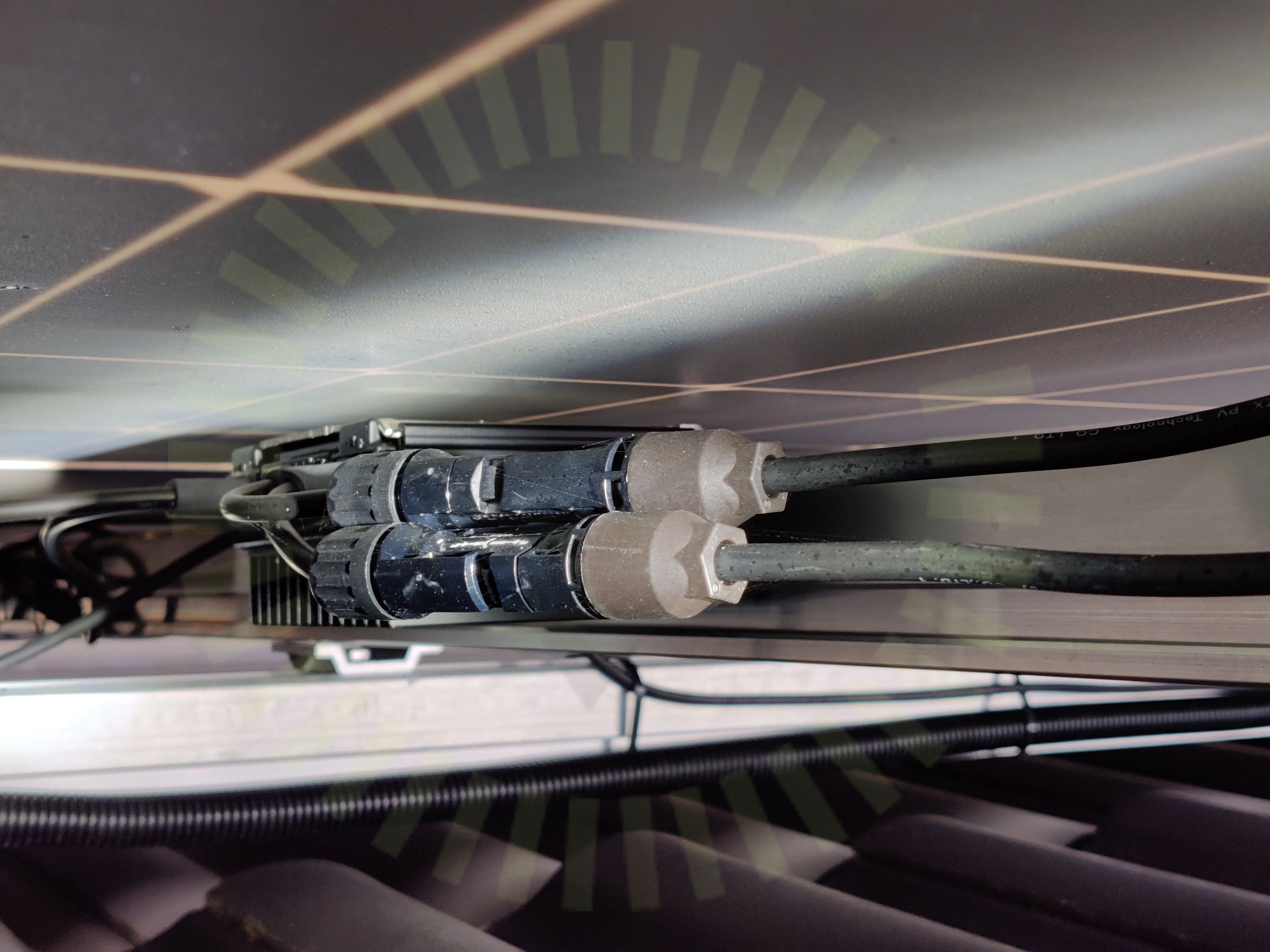

Kontakterna som har kopplats på panelerna är inte av samma typ.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

5/11

Solpaneler: Bakstycke: SkadorSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Ram: DräneringshålSolpaneler: Ram: Skador

SolarEdge: P370-P505

Godkända kontrollpunkter

3/4

Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: Placering

Ej tillgängligt vid besiktning

1/4

Optimerare: Kontakter

SolarEdge: SE12.5k

Anmärkningar

4/25

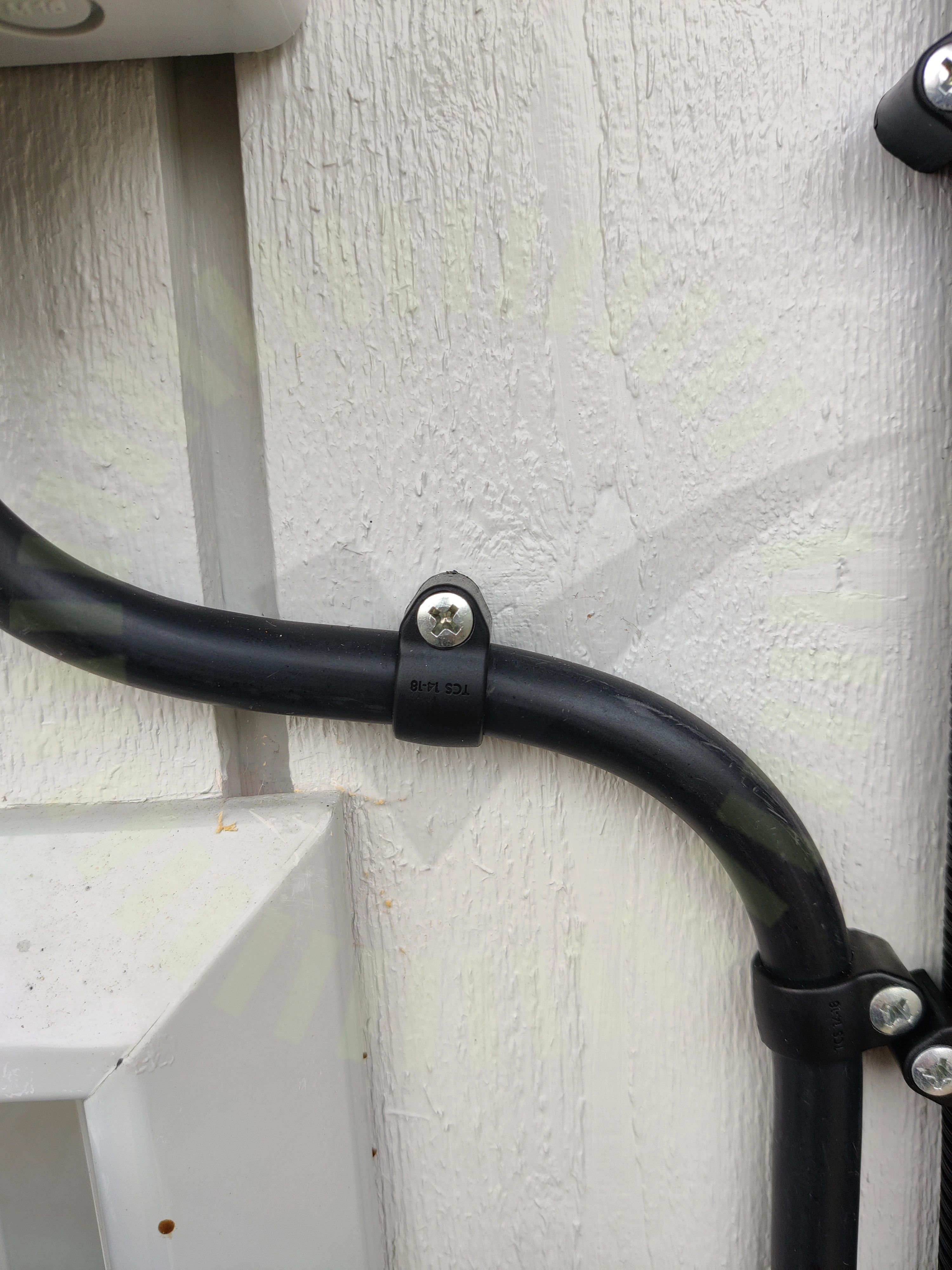

5.1 Transportsträckor AC: Uppfästning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

5.2 Transportsträckor DC: Uppfästning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

5.3 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

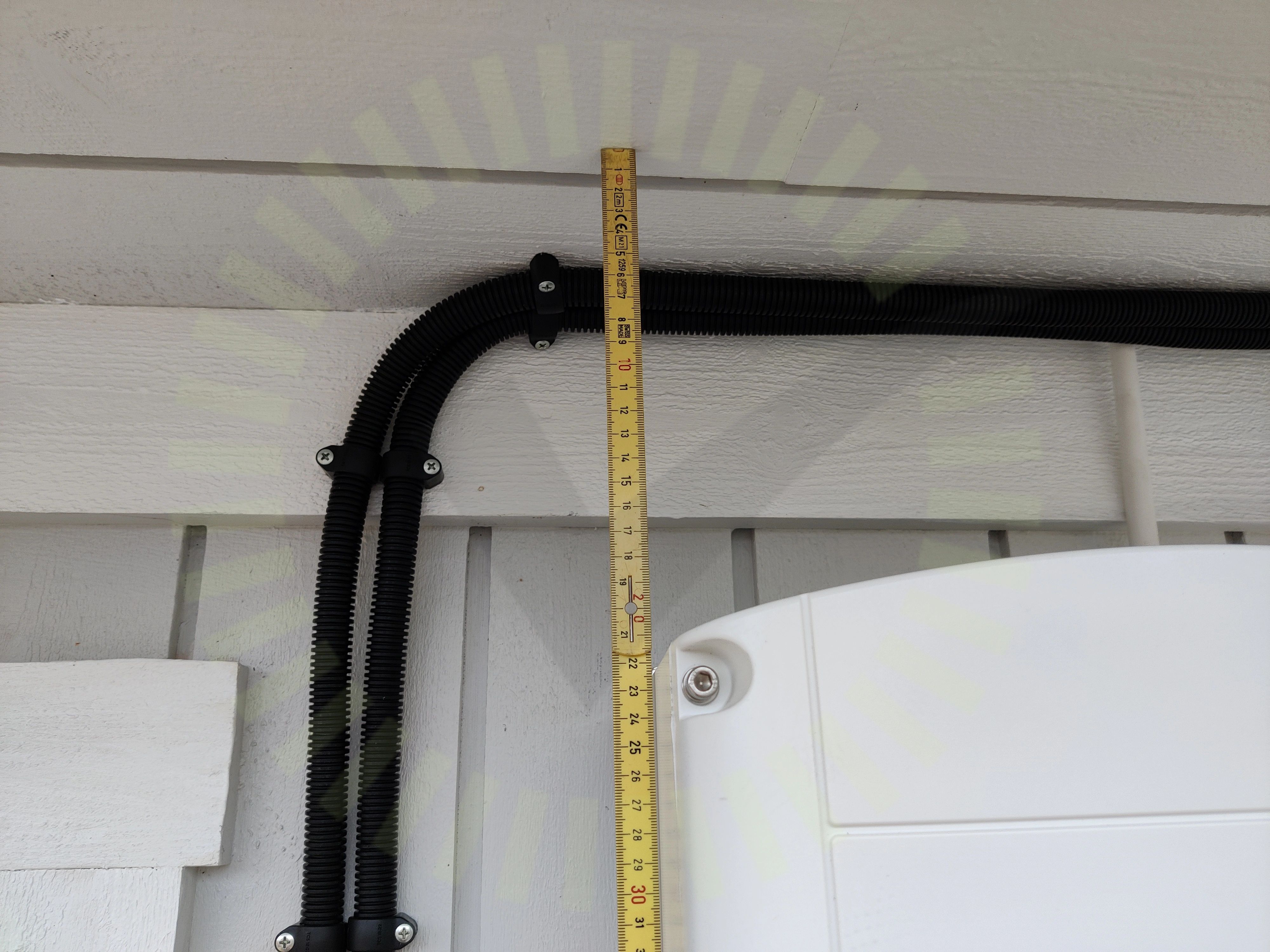

5.4 Växelriktare: Placering: Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

19/25

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetTransportsträckor AC: GenomföringarTransportsträckor AC: UV skyddTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för likströmVäxelriktare: El: KontakterVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

2/25

Varselmärkning: Tillförlitligt fästVäxelriktare: El: Dimensionering

Van der Valk: ValkPitched - Clamp

Anmärkningar

7/15

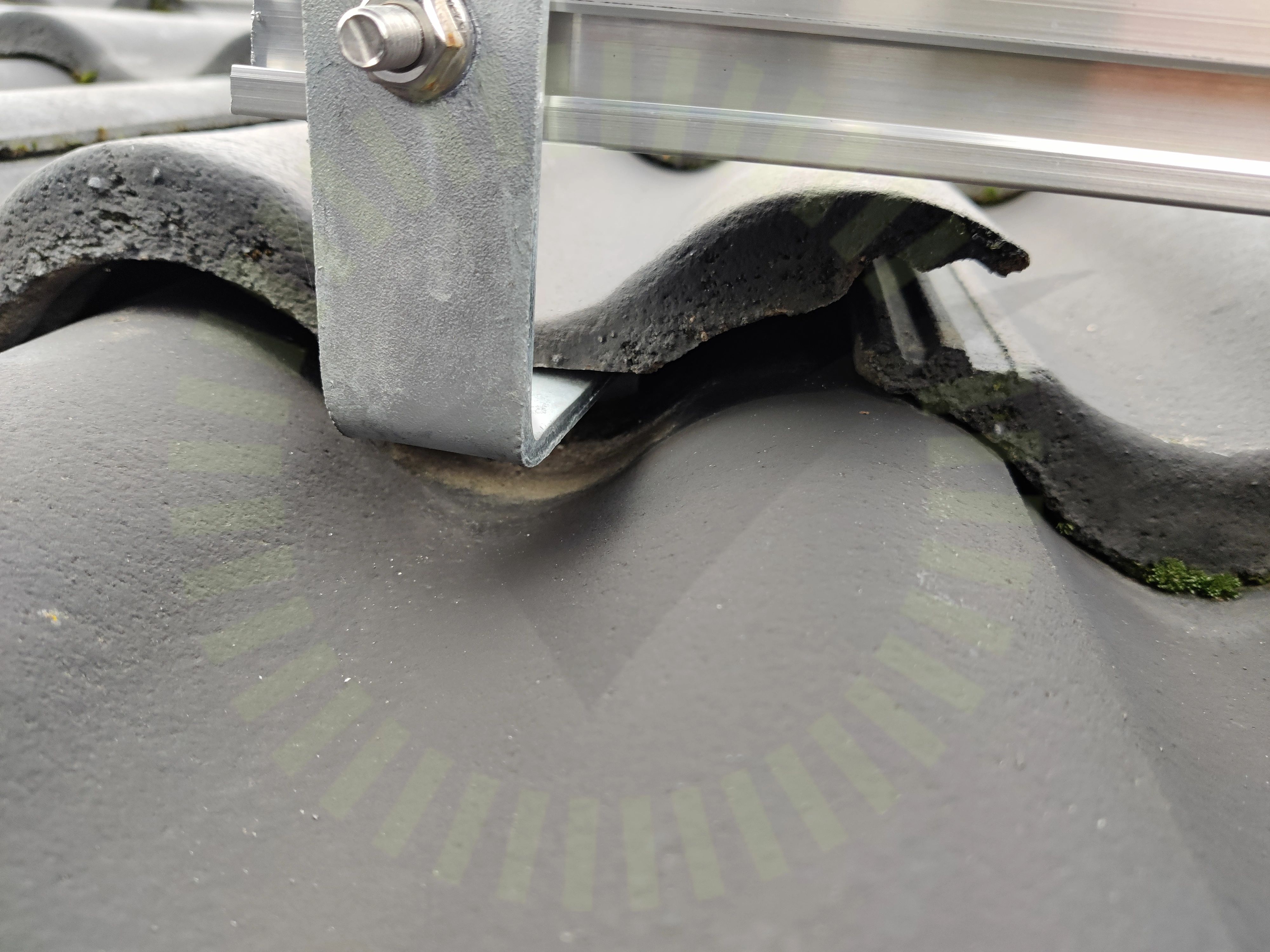

6.1 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

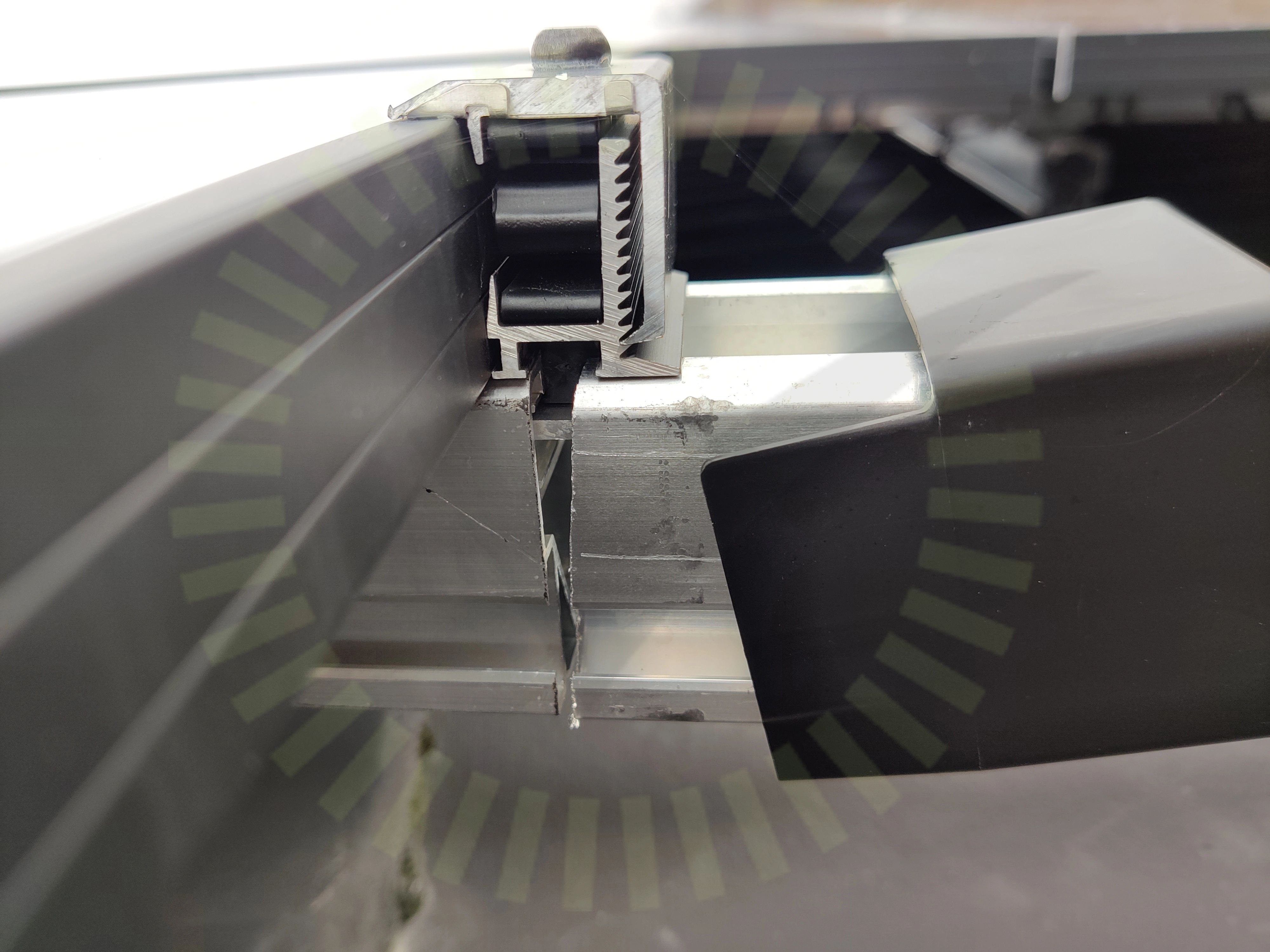

6.2 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

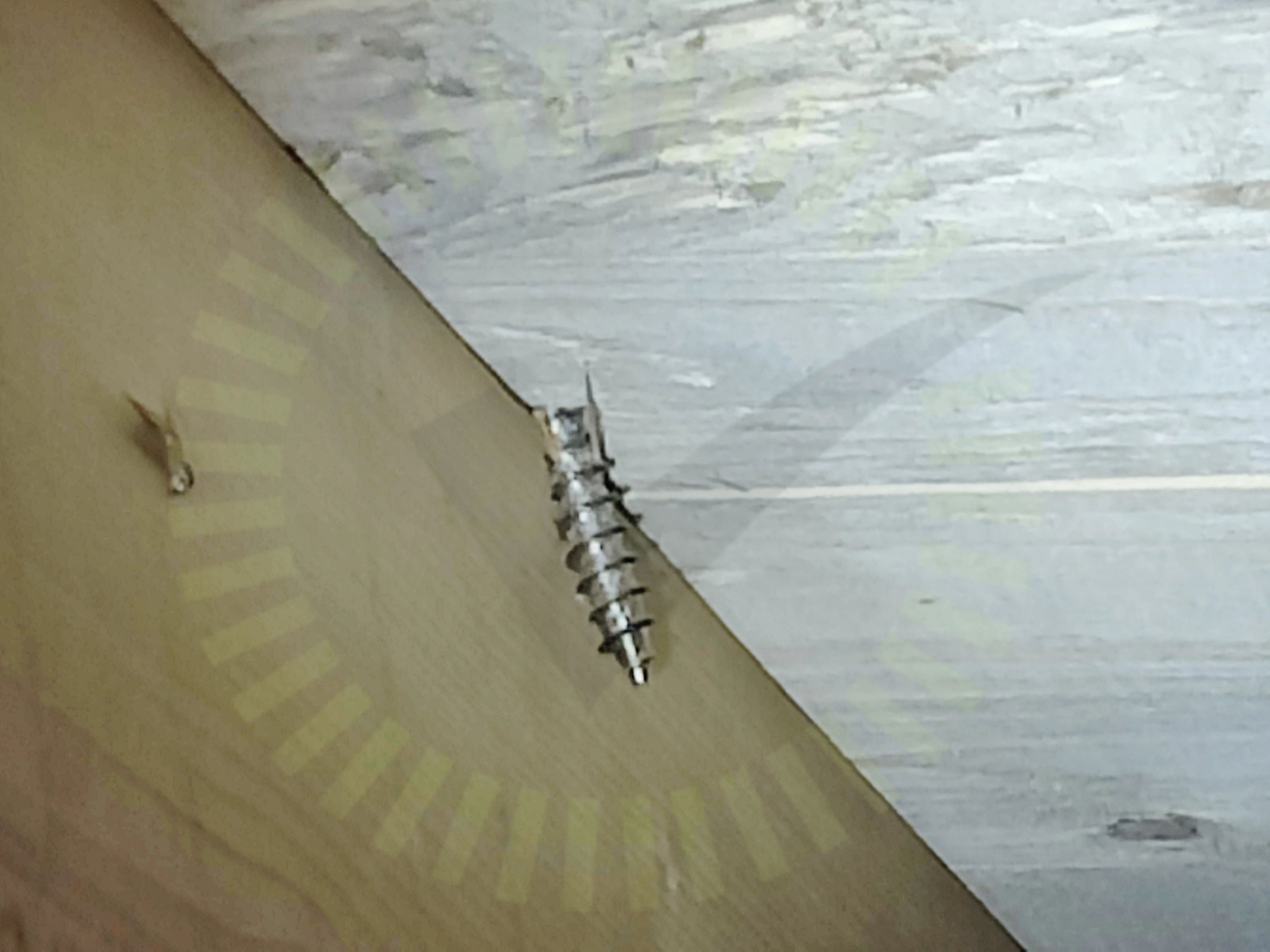

6.3 Infästning: Infästning Takstol

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

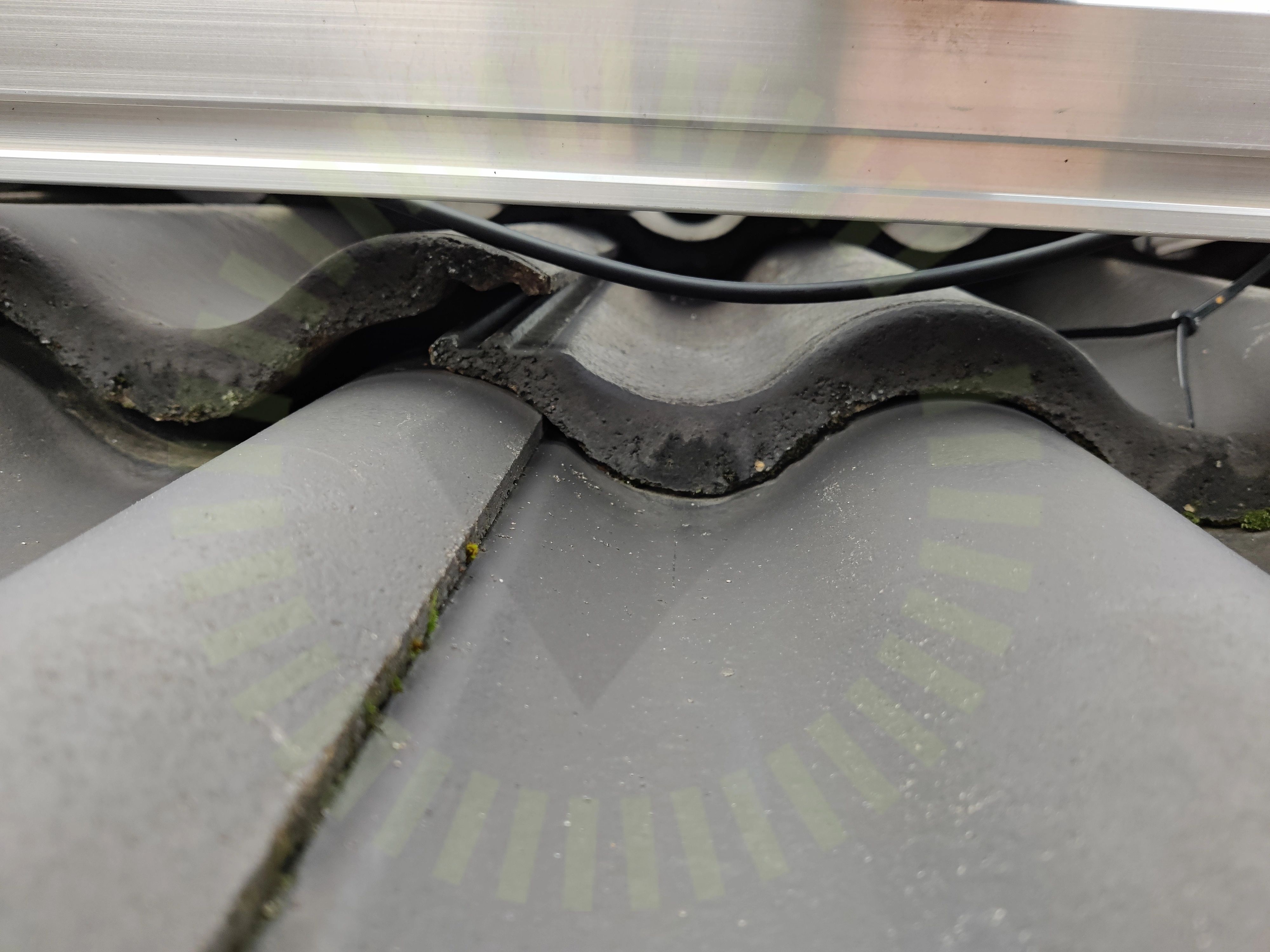

6.4 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

6.5 Montagesystem: Säkerhetsavstånd

Inte godkänd

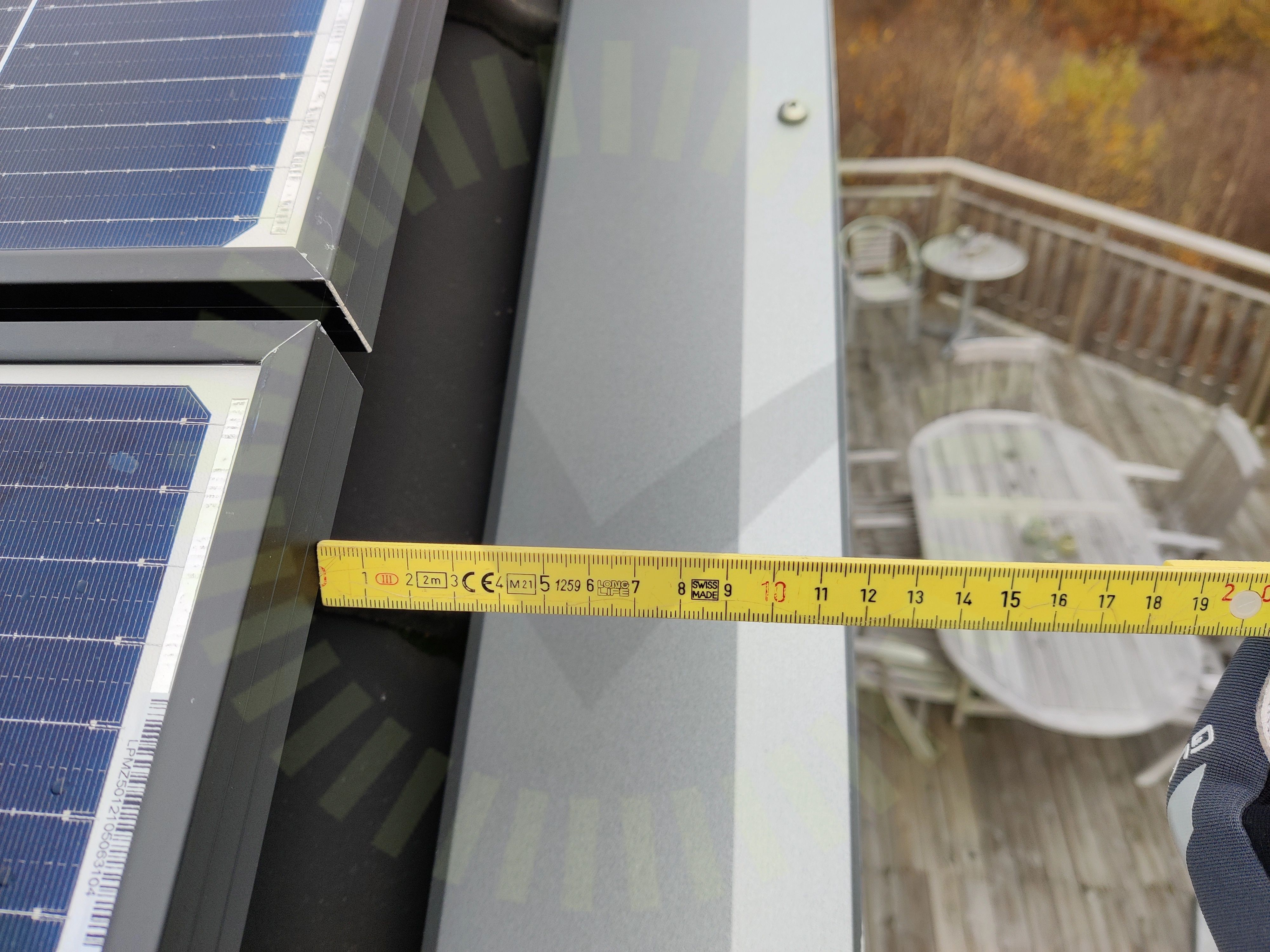

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens anvisningar

6.6 Skenor: Infästning

Inte godkänd

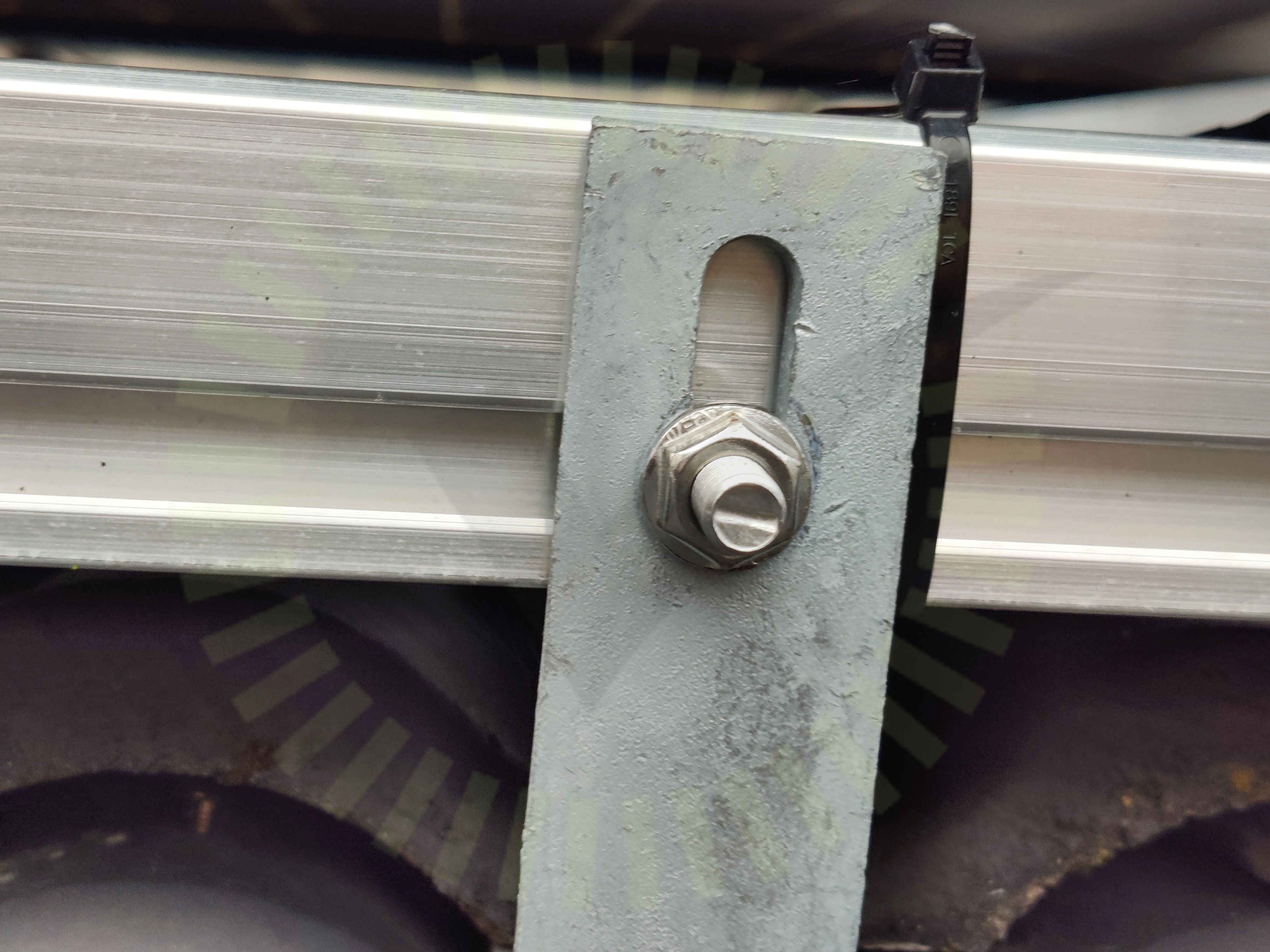

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

6.7 Skenor: Överhäng

Inte godkänd

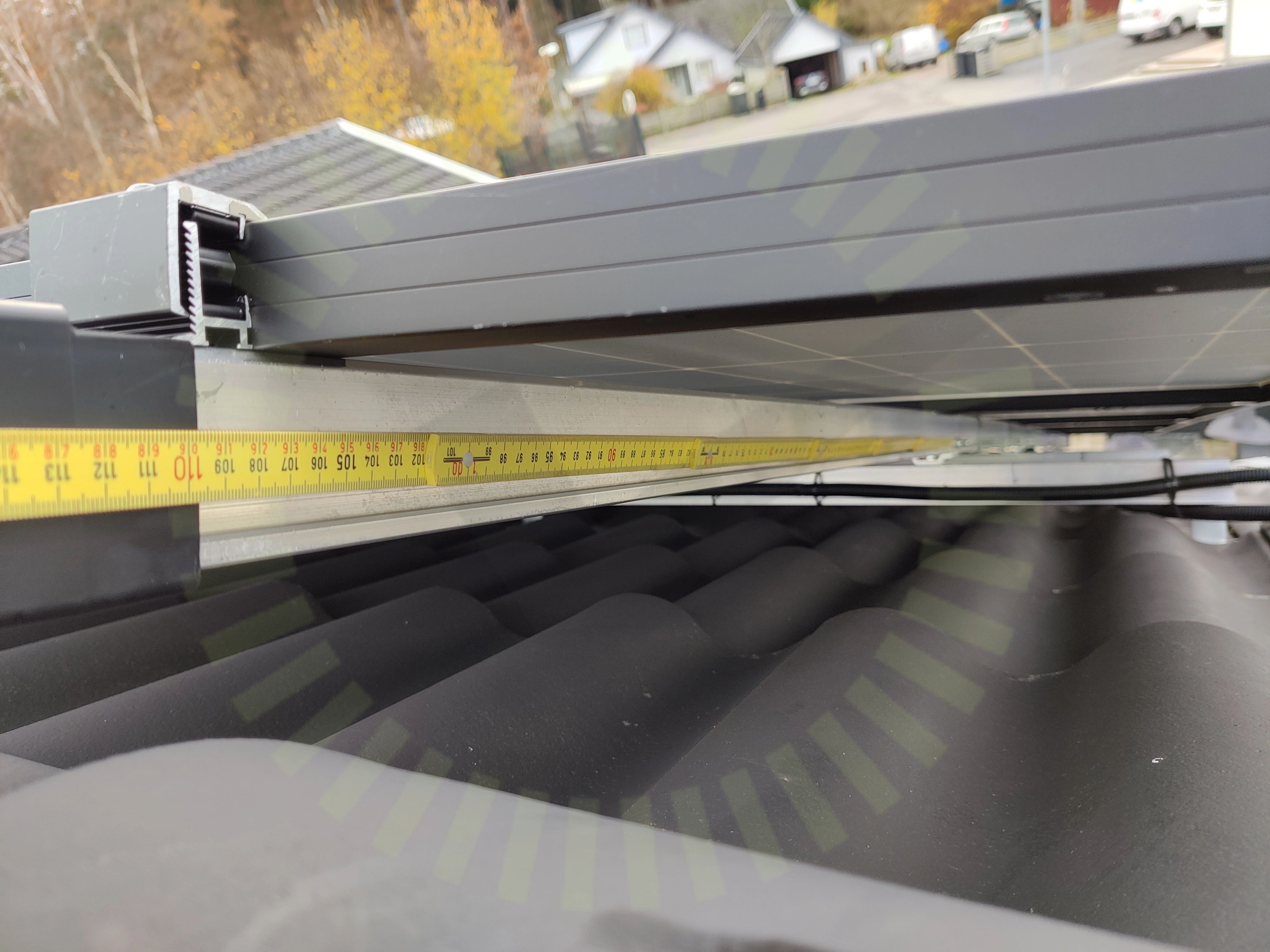

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

7/15

Infästning: Avstånd pannaInfästning: CC måttLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: SkadorPanelfäste: Panelramens tjocklekSkenor: Skarv

Ej tillgängligt vid besiktning

1/15

Infästning: Infästning Råspont
