Besiktningsrapport

7.5

Installation av
Nordpolen Energi
Datum
3 oktober 2023
Ort
Torslanda, Västra Götalands län

Klämmornas överlappning

Klämmornas överlappning

Skenskarvar

Skenskarvar

Kabeluppfästning

Kabeluppfästning

+ 9

+ 9
76% godkända
24% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(385-410W)VG

Montagesystem

Van der Valk: ValkPro+ L10 Söder

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Säkerhetsbrytare AC

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter
1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter
7/8
Böjradie
Egenskaper
Förskruvningar
Identifiering
Infästning
Placering
Yttre påverkan
Ej tillgängligt vid besiktning
1/8
Anslutning

Tak 1, Hyundai: HiE-S(385-410W)VG

Anmärkningar
5/15
Kontaktdon

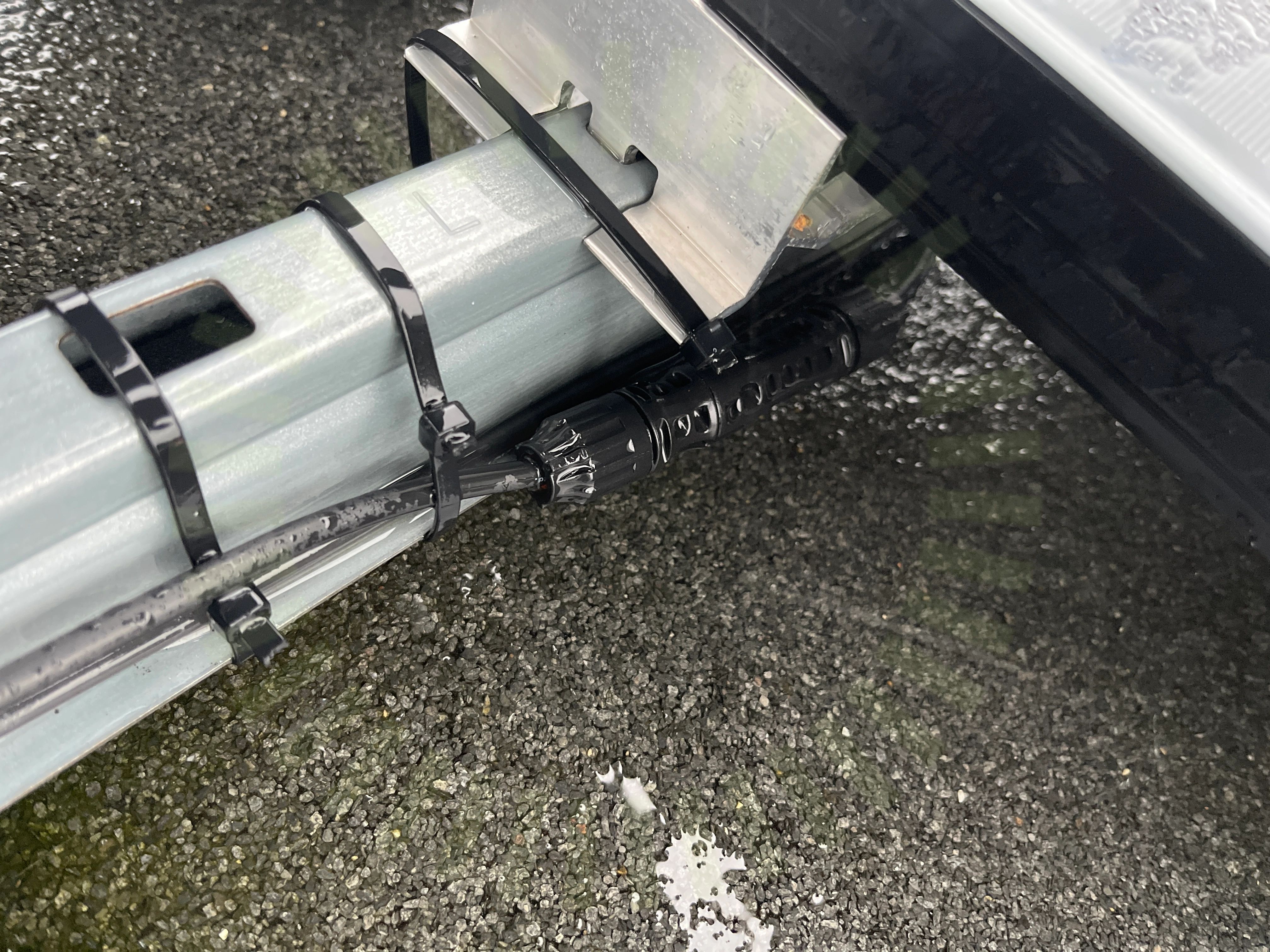

3.1 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

Panelkablagets böjradie

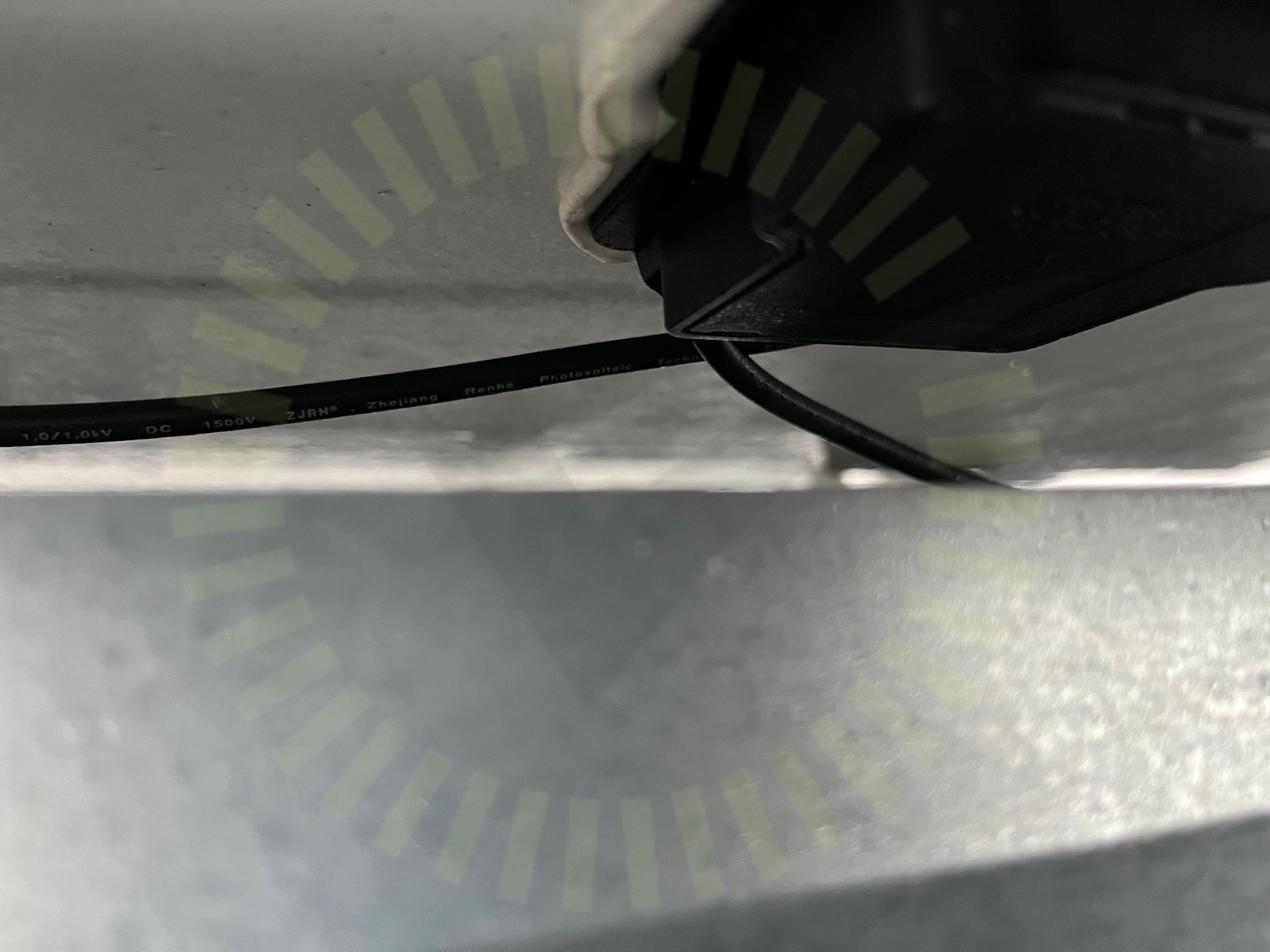

3.2 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3), Sida 248
Strängförläggning

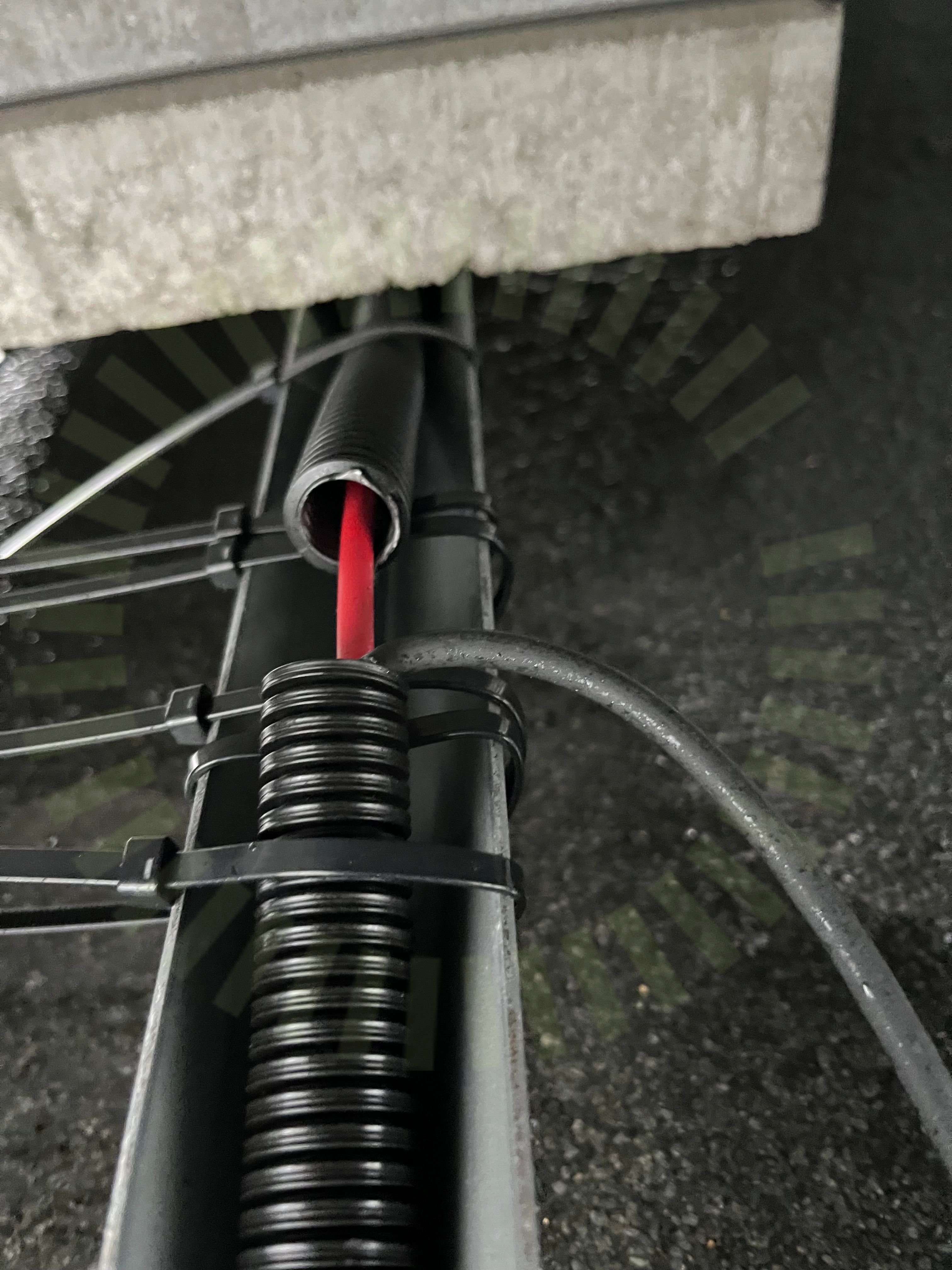

3.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)
3.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526
Klämmornas överlappning

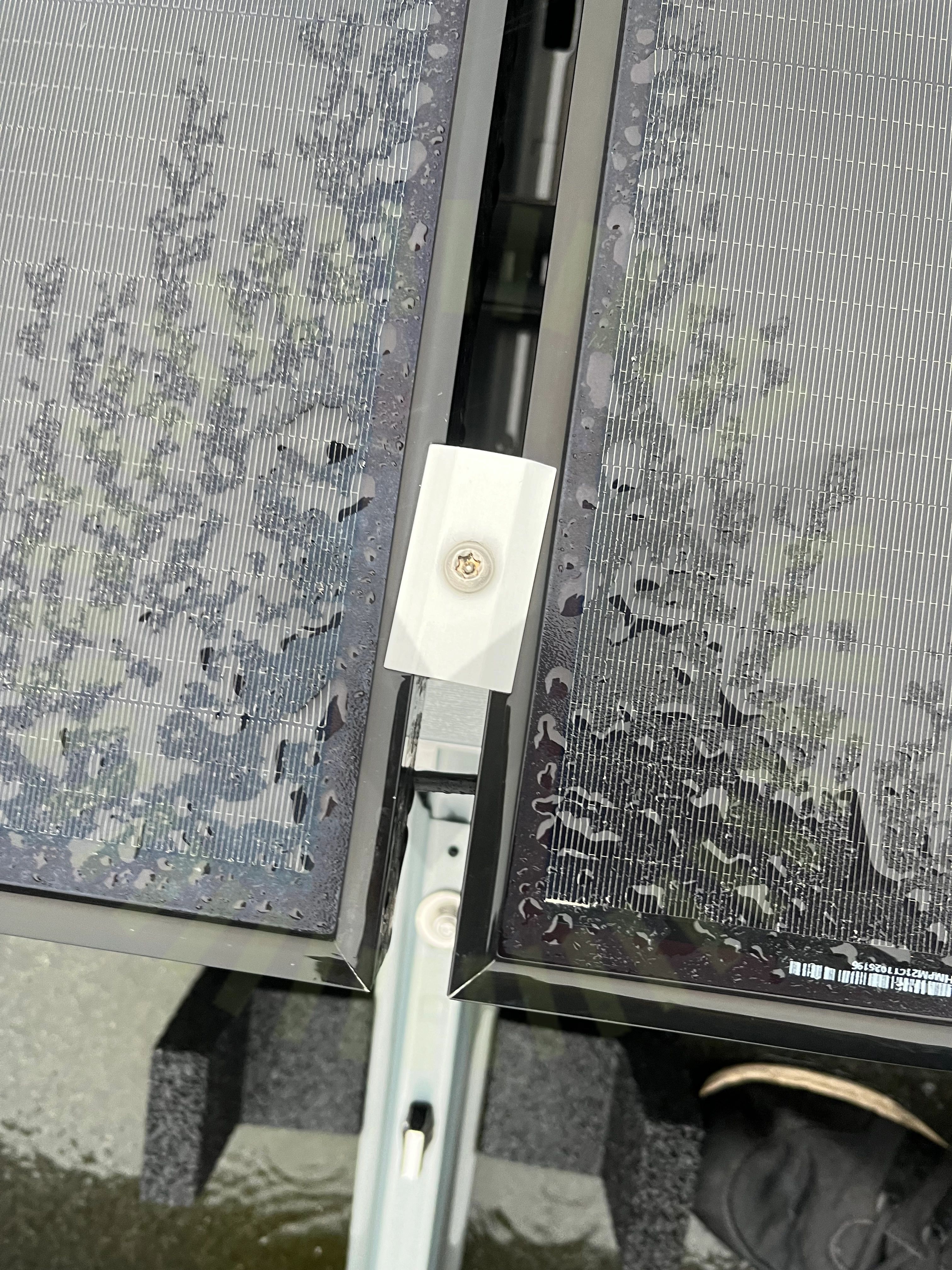

3.5 Klämmornas överlappning

Inte godkänd

Klämmen är vriden så överlappningen blir för liten.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 20
Godkända kontrollpunkter
10/15
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter

Tak 1, Van der Valk: ValkPro+ L10 Söder

Anmärkningar
6/25
4.1 Avstånd till havet

Inte godkänd

Montagesystemet är använt för nära havet. Ca 85m uppmätt med googlemaps.

Van der Valk: Installation manual - ValkPro+ L10(south) V1.4.3, Sida 5
Kabeluppfästning

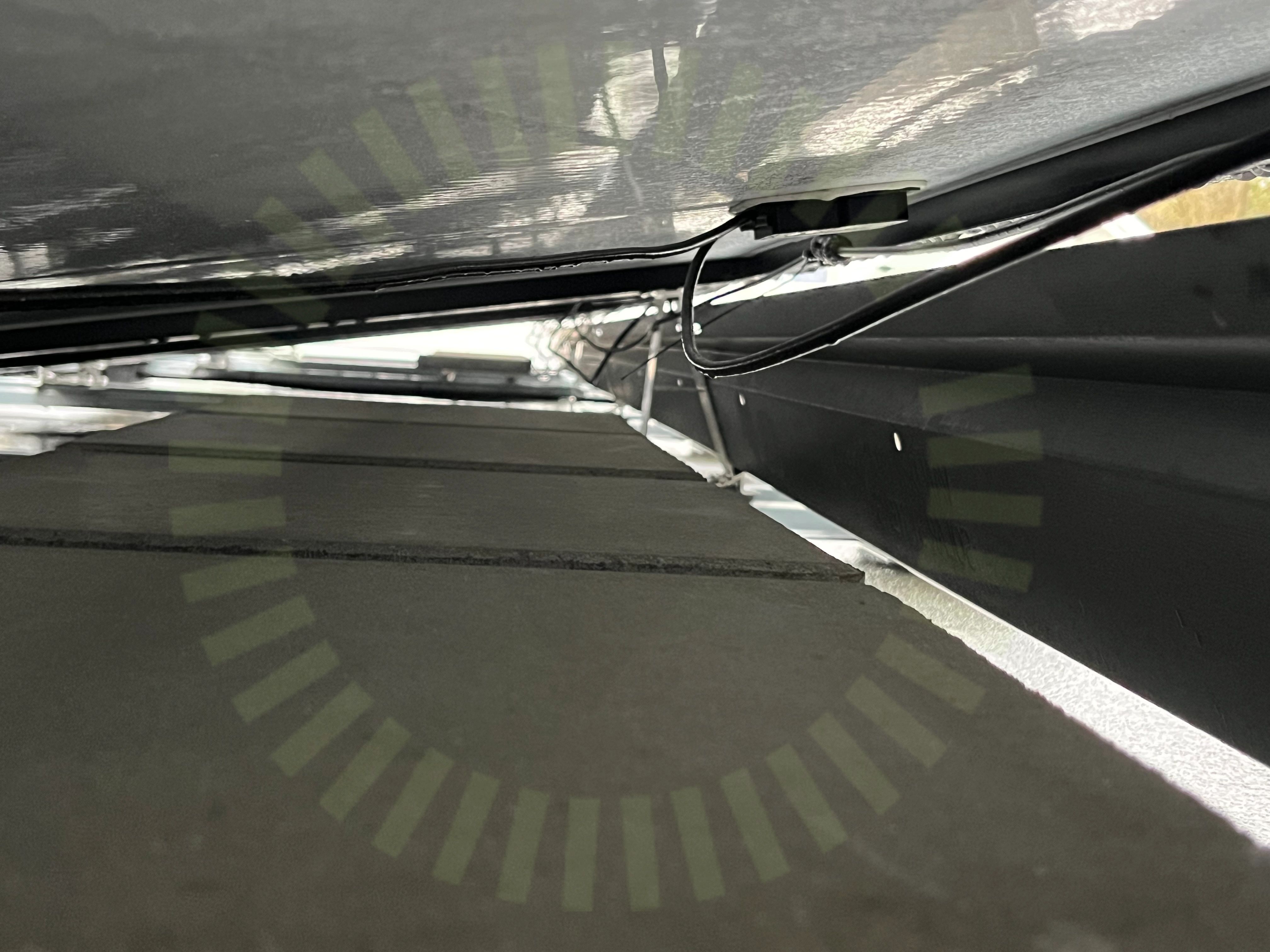

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
4.3 Skydd mot skav

Inte godkänd

Sten ligger mot ytpapp utan skydd. Risk för skav och skador med tiden.

Skenskarvar

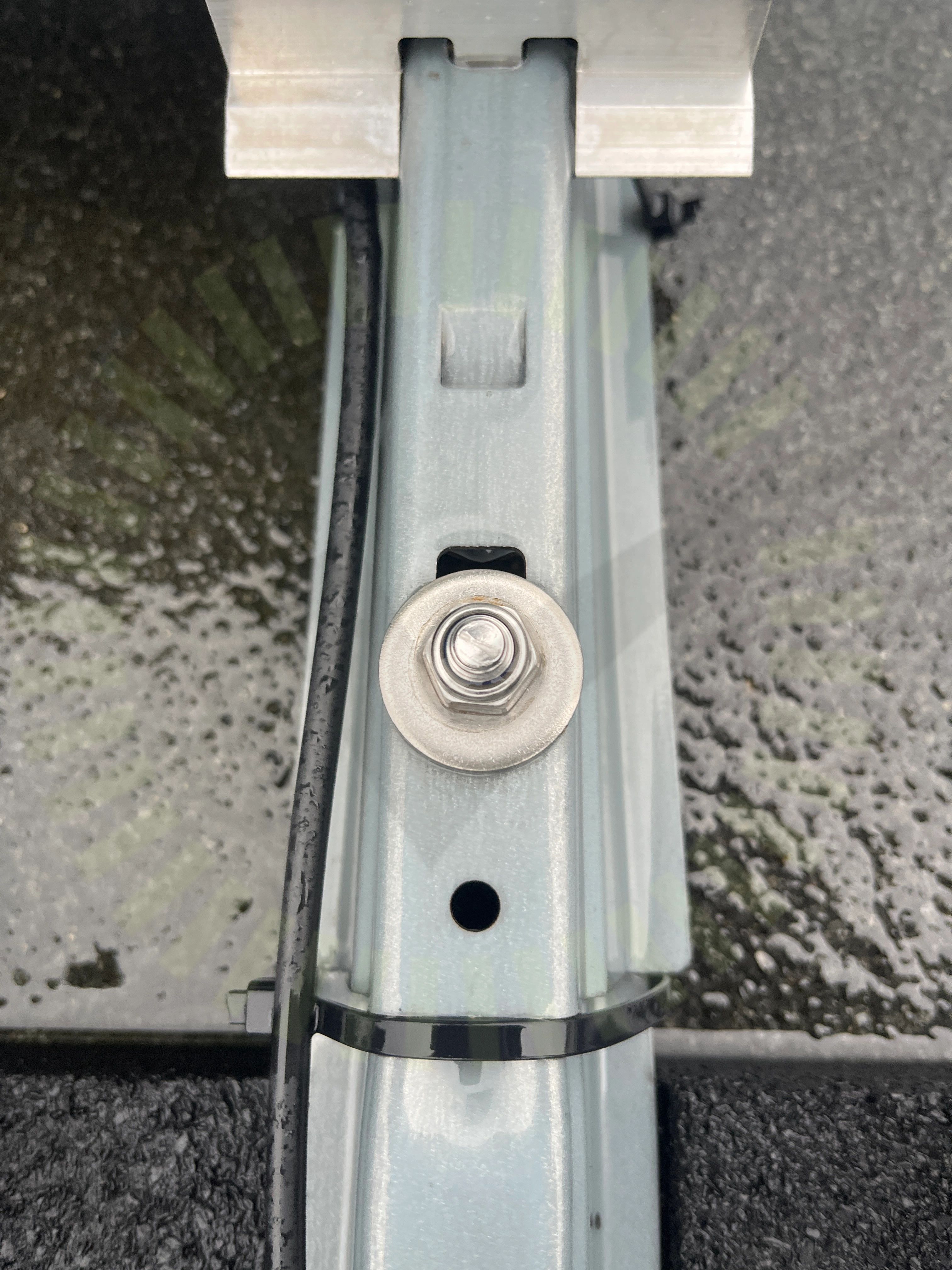

4.4 Skenskarvar

Inte godkänd

Hammarbult ligger felaktigt i skenan.

Van der Valk: Installation manual - ValkPro+ L10(south) V1.4.3, Sida 11
4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
4.6 Viktfördelning

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera viktfördelning mot är ej tillgänglig.

Snö- och vindlastberäkning
Godkända kontrollpunkter
18/25
Bakre vindavvisare
Ballast tillförlitligt lagda
DC kabel förläggning
Fastsäkring ballastplåtar
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Max last per stöd
Mittklämmor
Panelmått
Skador
Skenans utstick för klämma
Skydd under skena
Takgenomföring
Taklutning
Termisk brytpunk
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Säkerhetsavstånd

Varselmärkning

Anmärkningar
1/5
Varning för likspänning

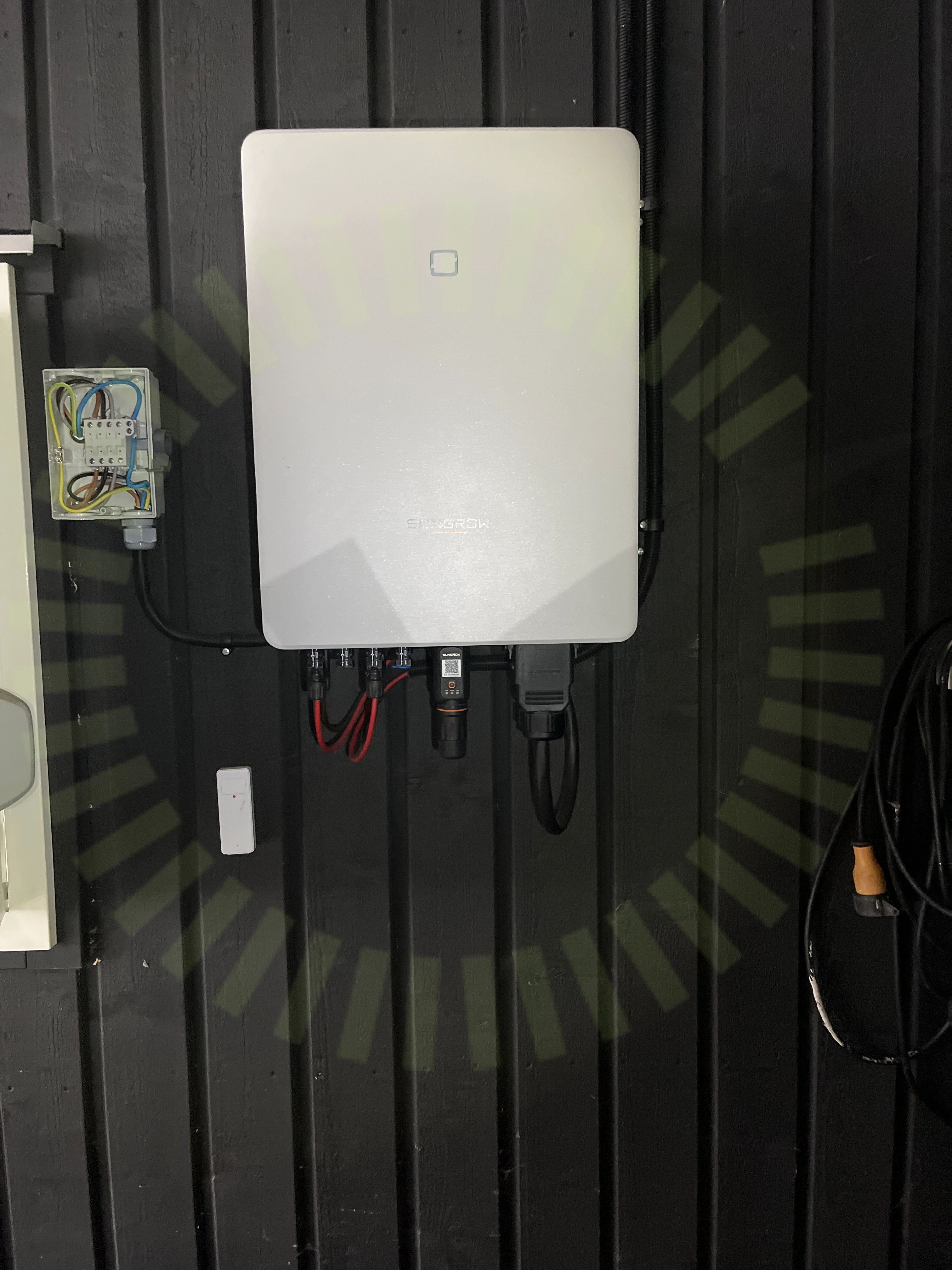

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
7/34
6.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

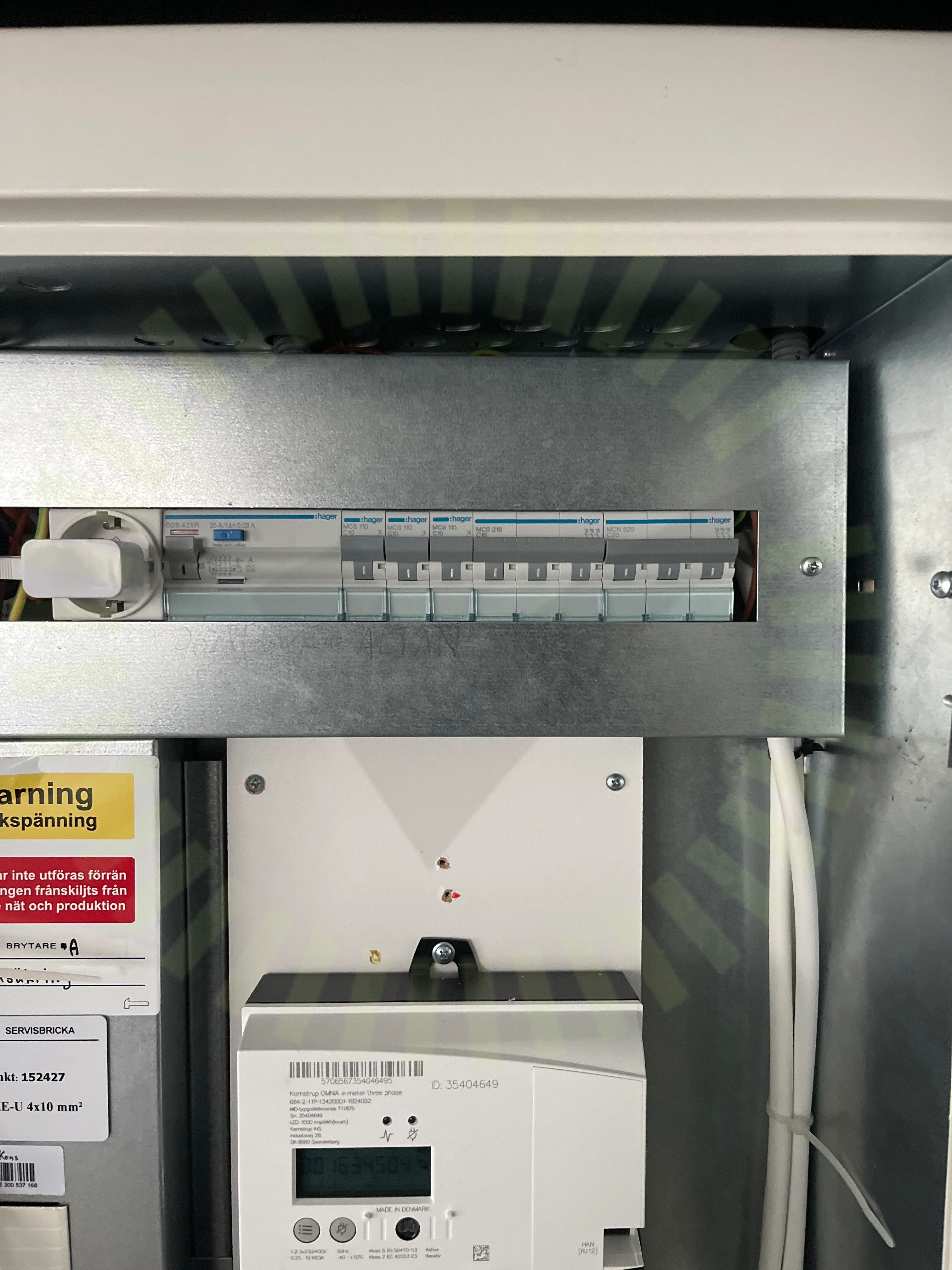

Identifiering
6.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)
Fastsäkring av produkt
6.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18
Jordning av chassi

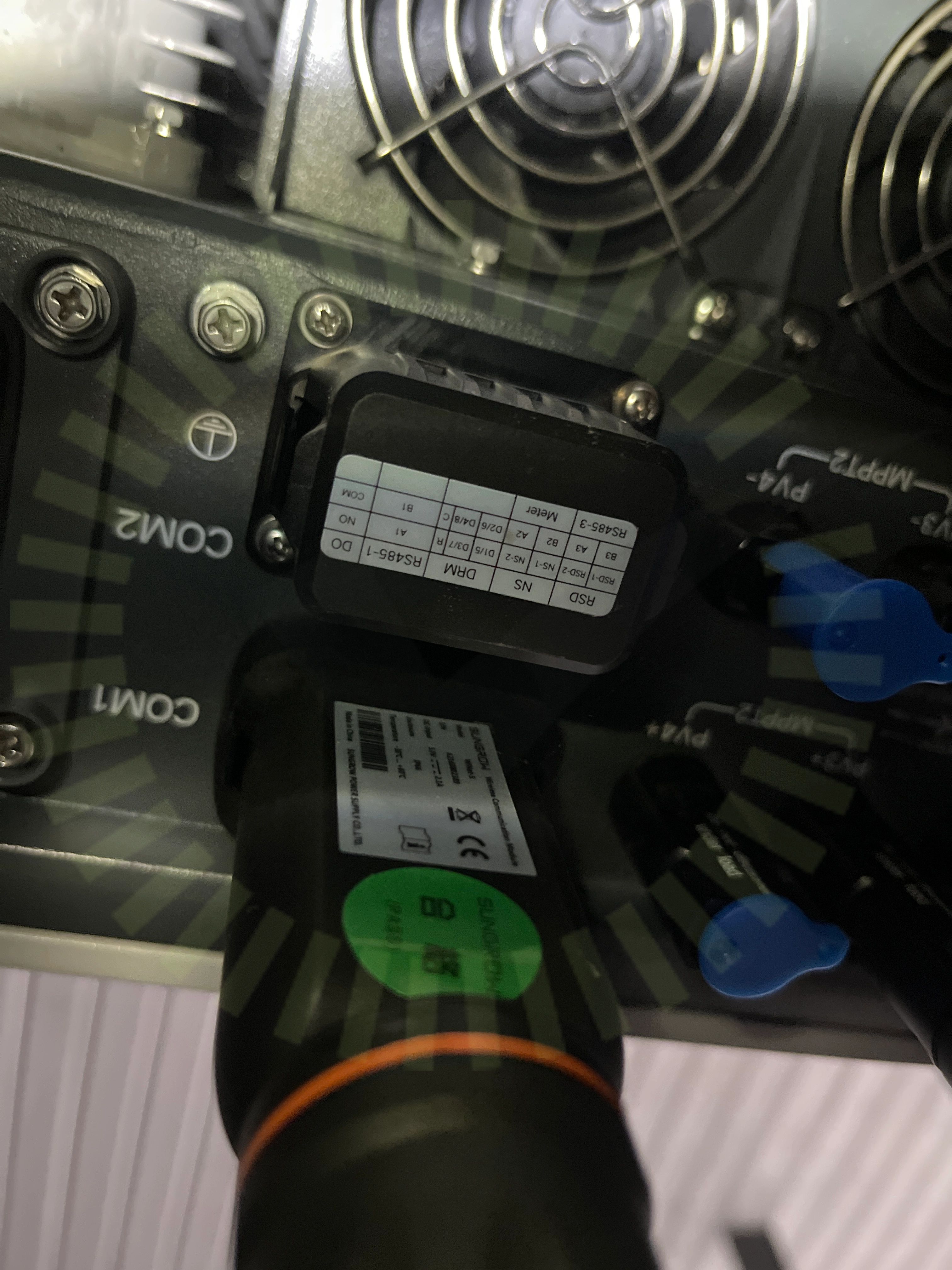

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Skarp kant

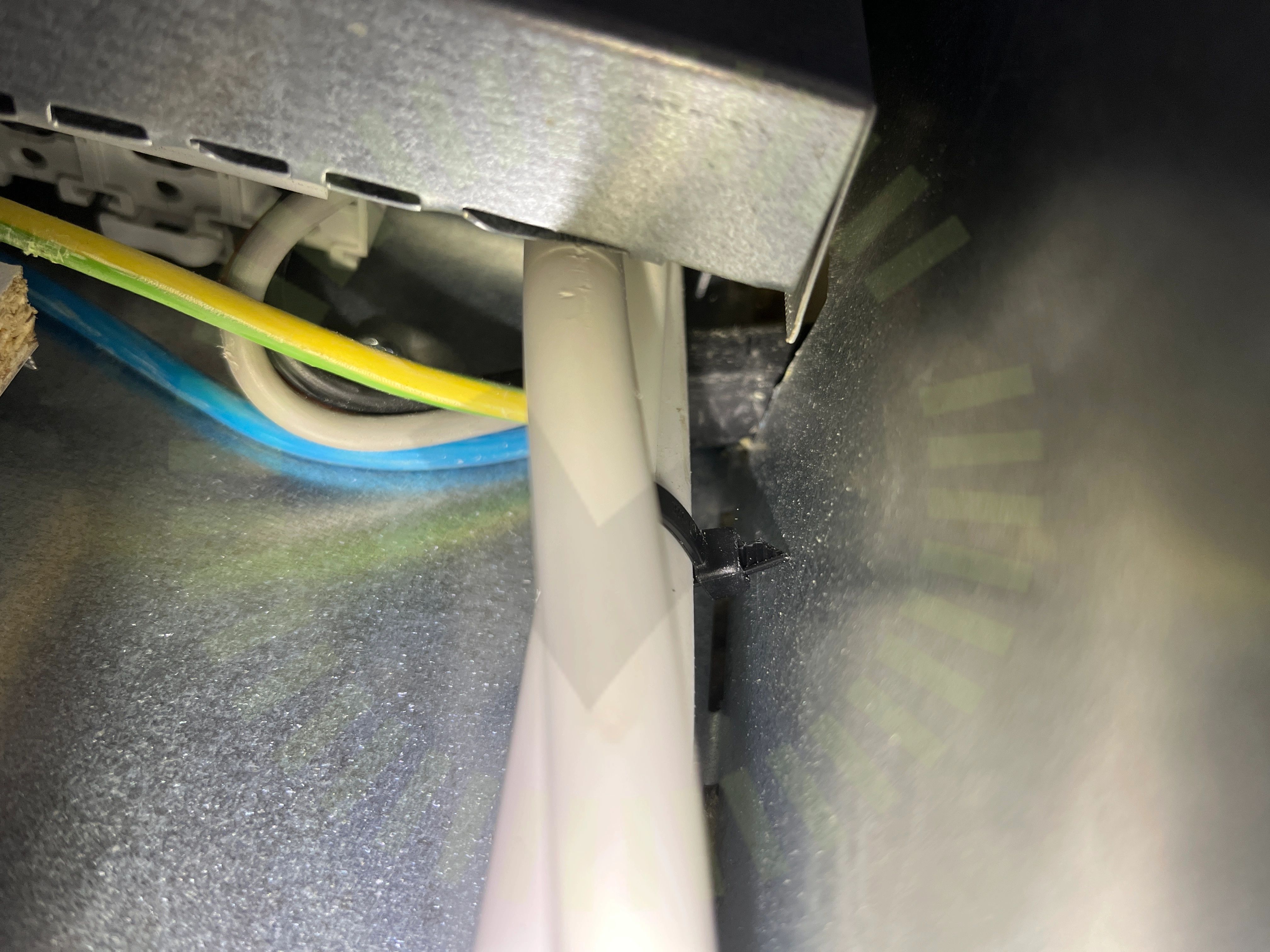

6.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Tillgänglighet

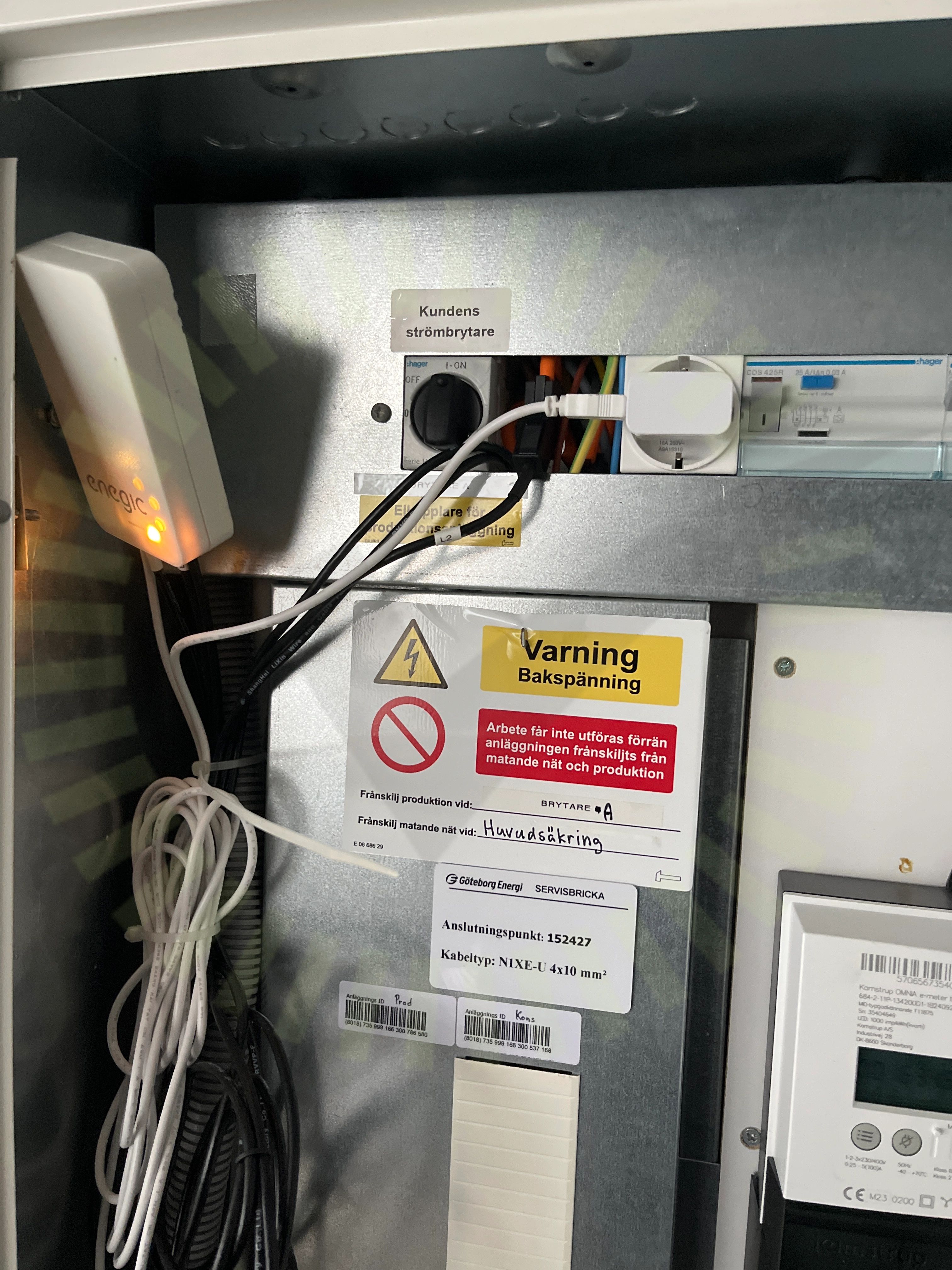

6.6 Tillgänglighet

Inte godkänd

Materiel är inte monterat så det är tillgängligt för inspektion. Lastbalanserarens kablar är i vägen för att få av locket.

SS 436 40 00 (513.1)
Växelriktarens IP klassning

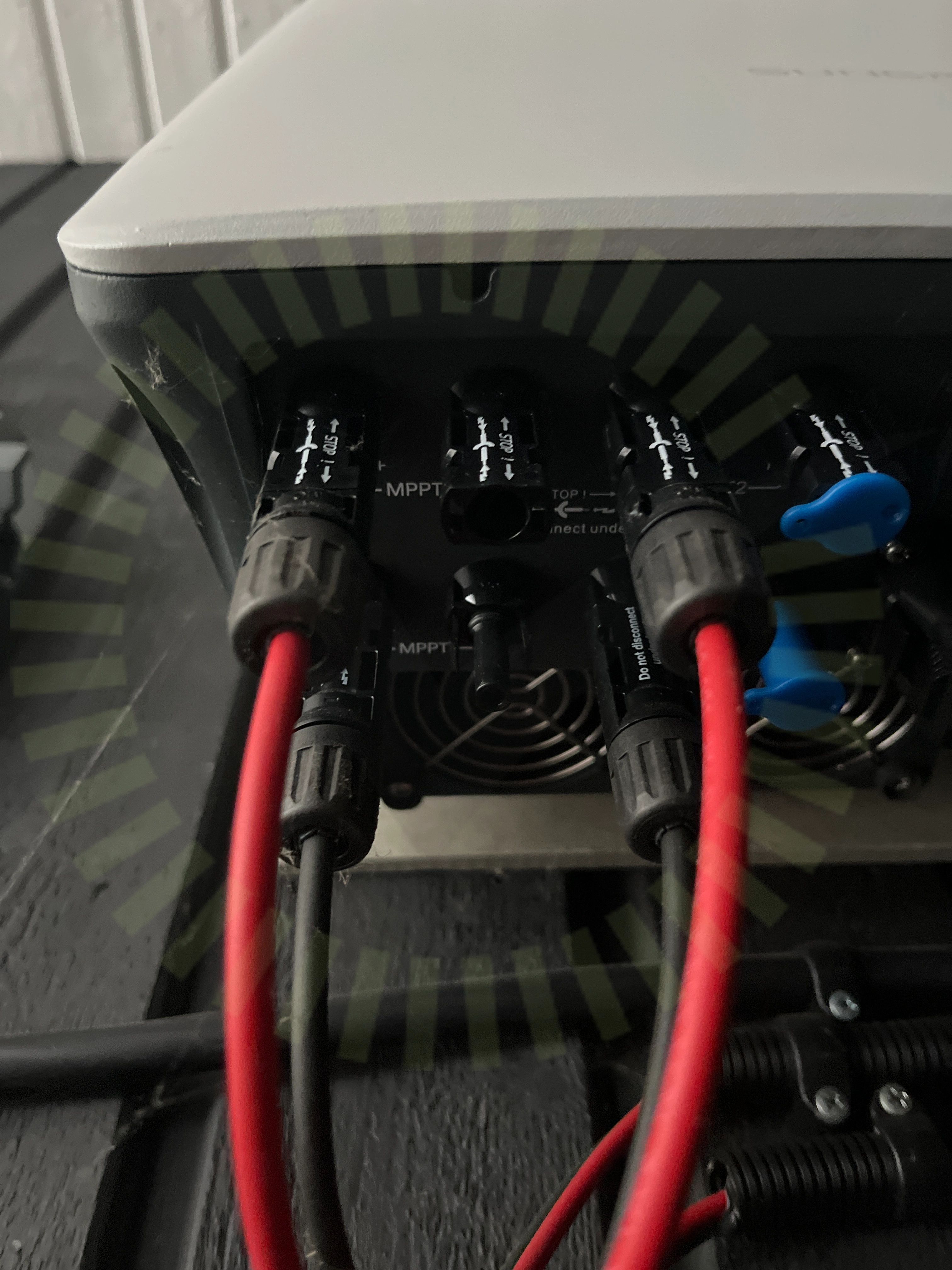

6.7 Växelriktarens IP klassning

Inte godkänd

Tätningar för oanvända kontakter saknas.

Godkända kontrollpunkter
25/34
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Förskruvning
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Säkringsdimension
Väderbeständigt material
Väderskydd
Ej tillgängligt vid besiktning
2/34
Jordfelsbrytare
Strängdesign
