Besiktningsrapport

8.9

Installation av

Alstra

Datum

24 oktober 2023

Ort

Hjärup, Skåne län

Föremål mellan skena och panelram

Kabeluppfästning

Panelkablaget generell böjradie

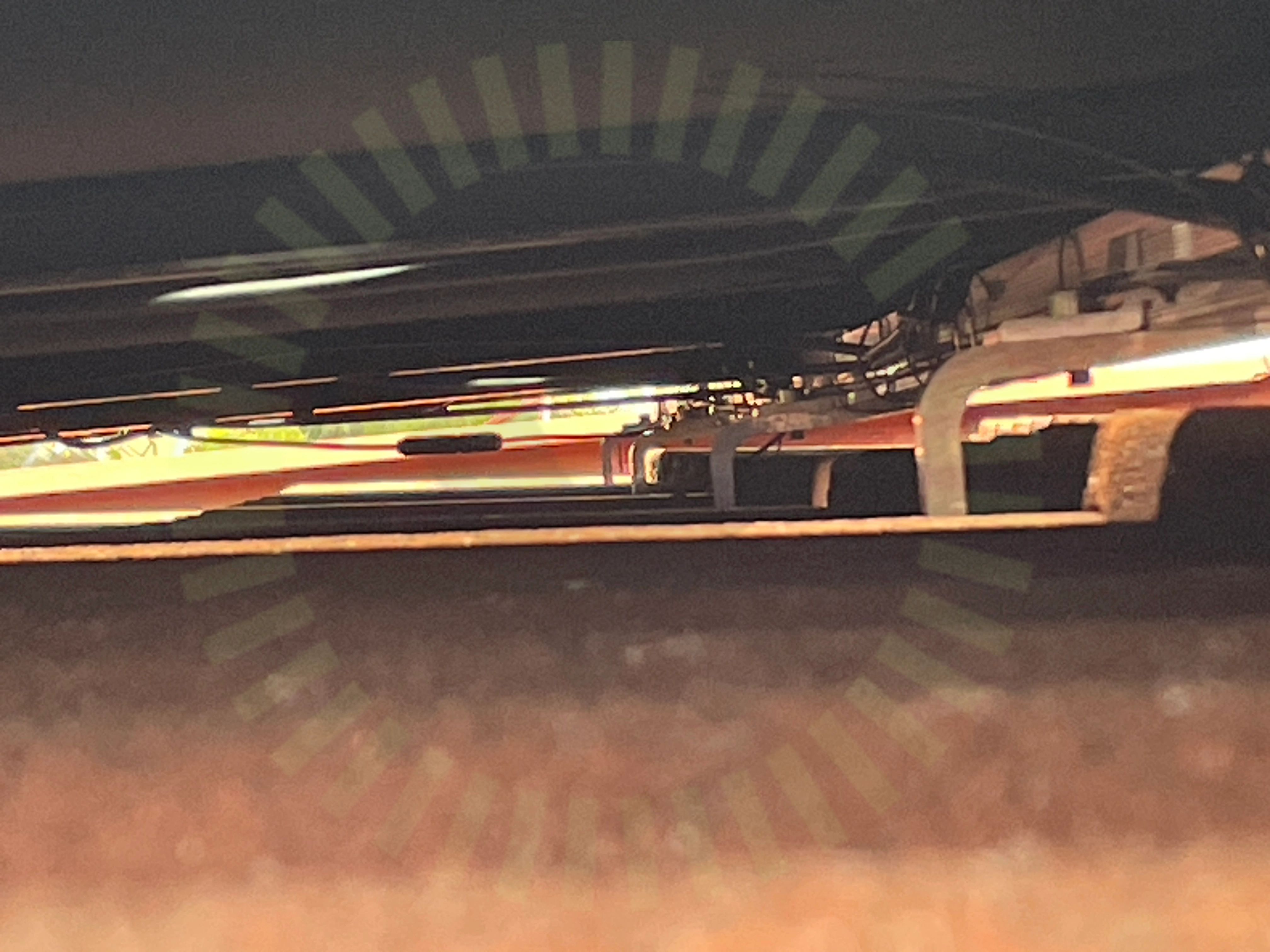

+ 5

88% godkända

12% ej godkända

Om installationen

Paneler

Recom: RCM-xxx-7MG

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Installerad av Alstra som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, K2: SingleRail: Single Hook 3S (31)Tak 1, Recom: RCM-xxx-7MG (15)Undercentral (9)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

2/23

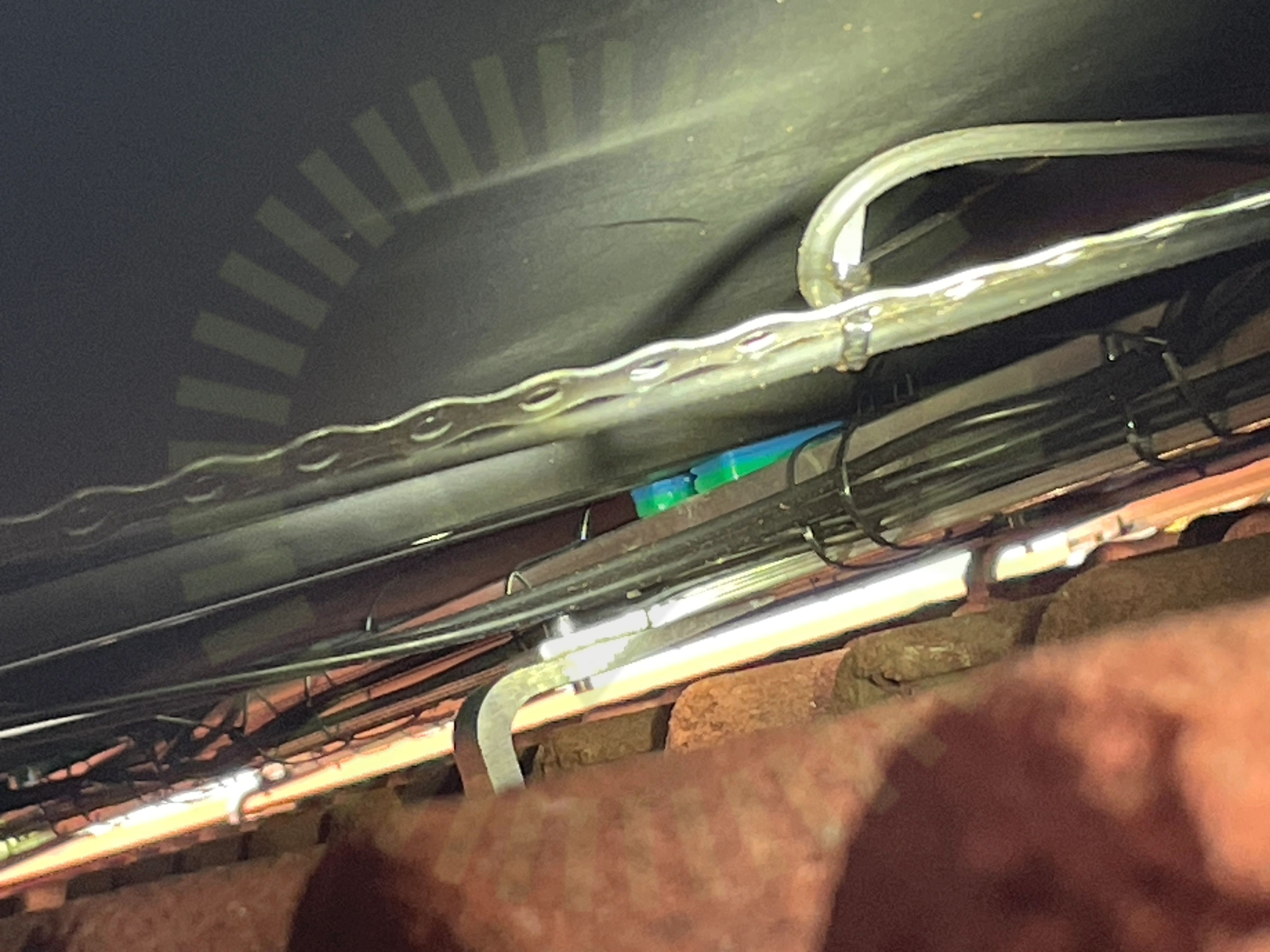

2.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel på flertalet ställen under panelfälten. Höjdjustering på valt sätt är olämpligt.

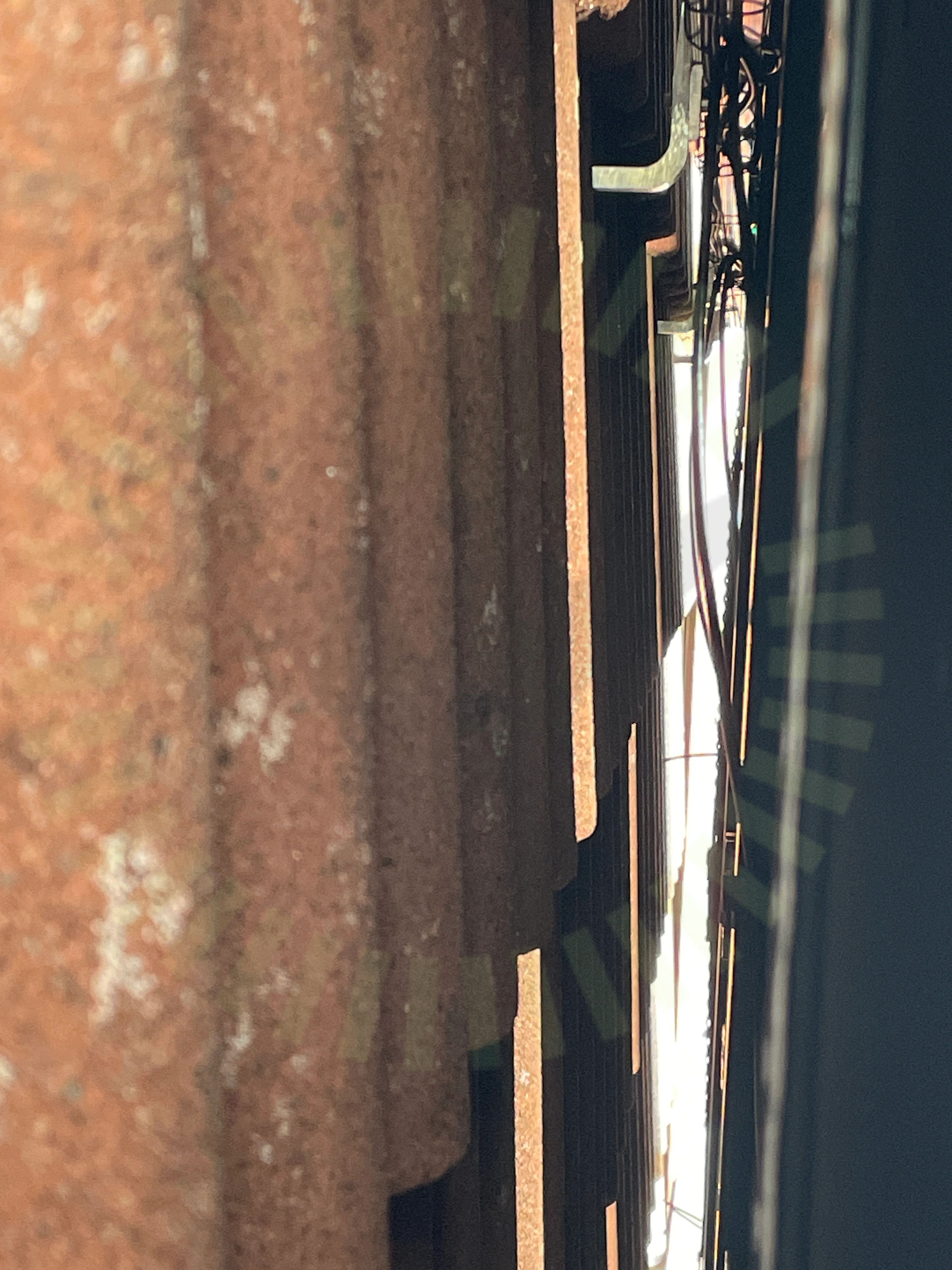

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

21/23

DC kabel förläggning

Främmande material

Infästning utanför takstol

Infästningar

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Recom: RCM-xxx-7MG

Anmärkningar

2/14

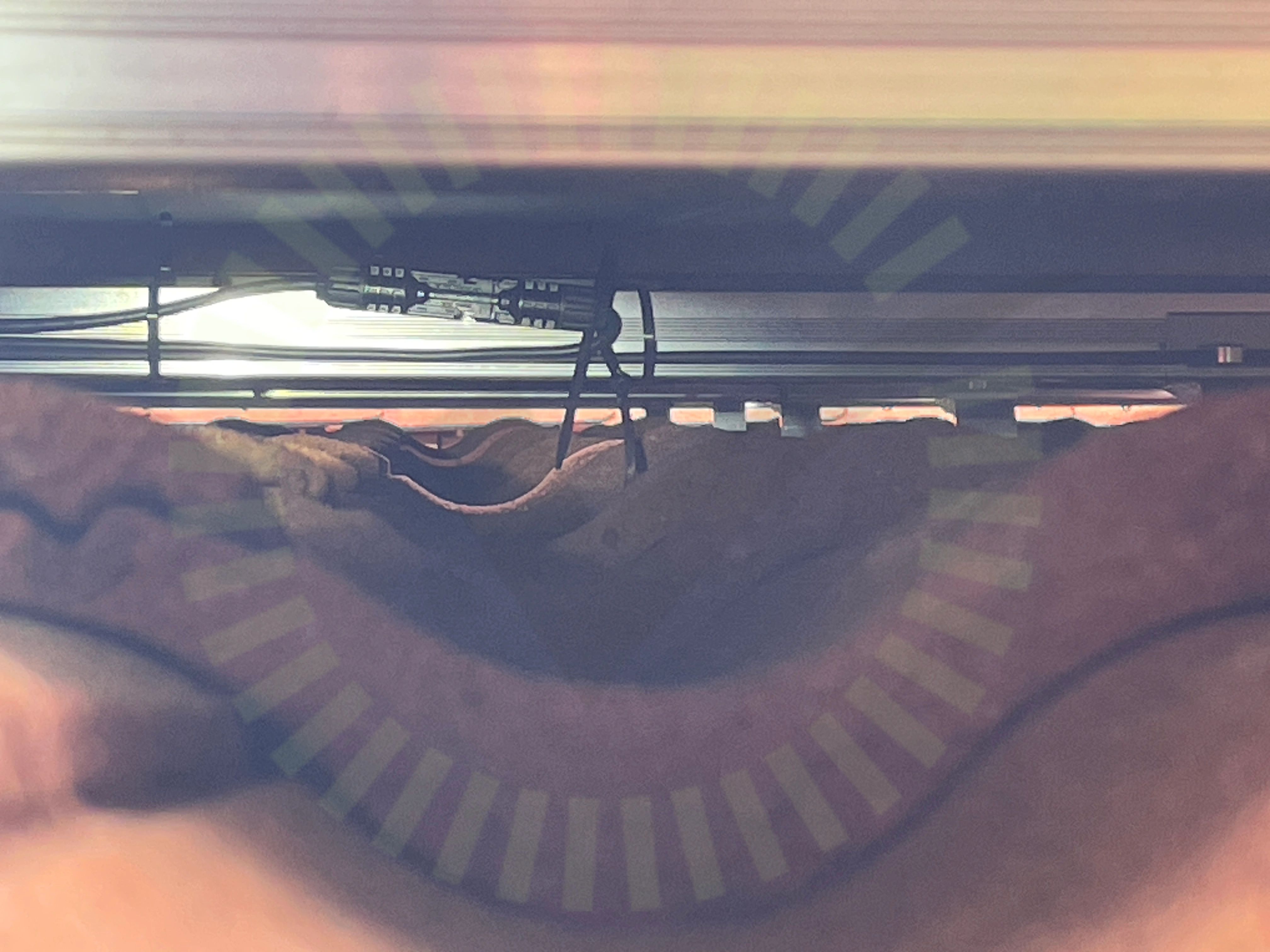

3.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Böjradie

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/31

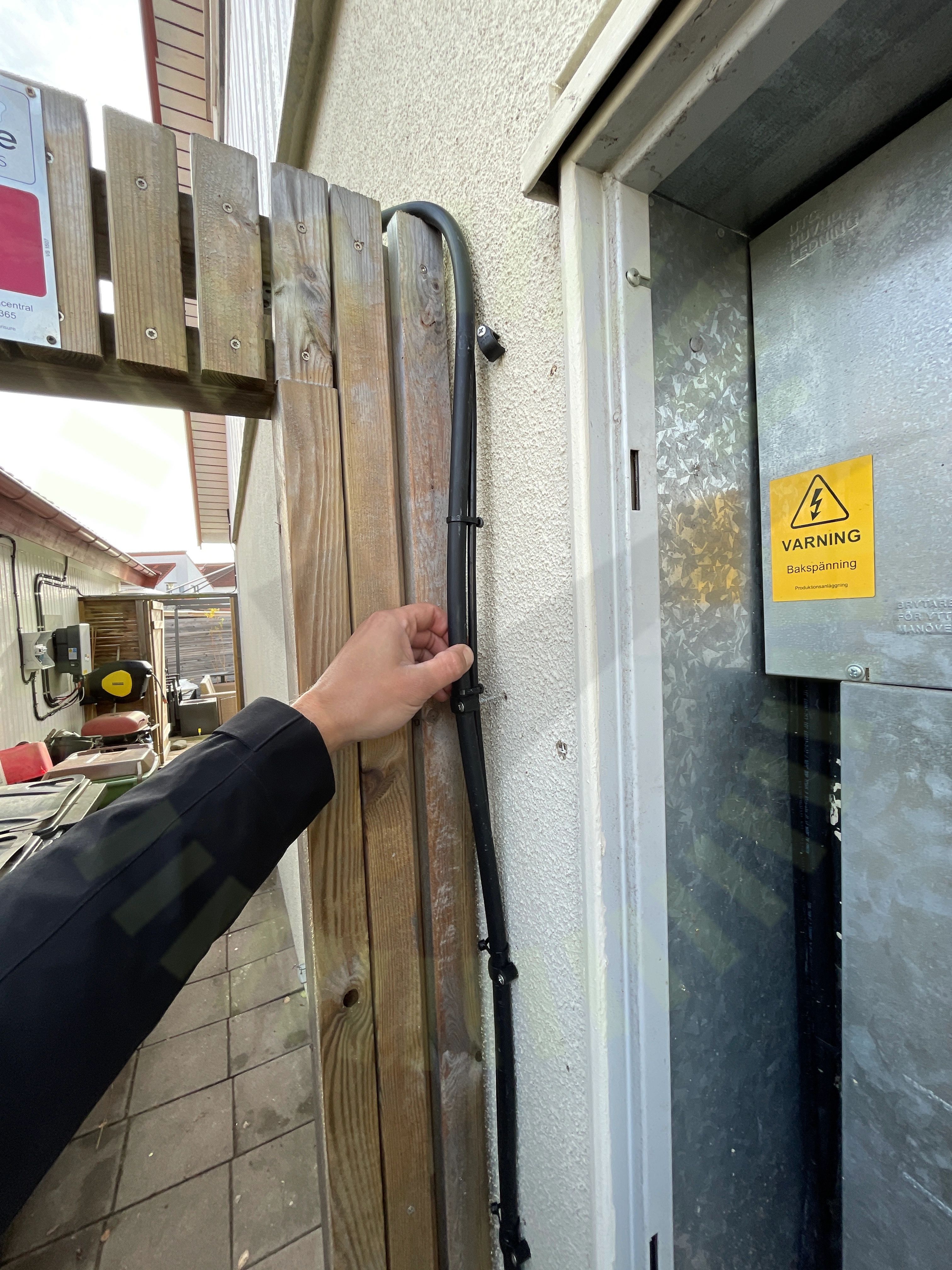

6.1 AC Kablage förläggning

Inte godkänd

AC kablage ej fastsäkrat ordentligt.

SS 436 40 00 (522.8.4)

6.2 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (526.8.1)

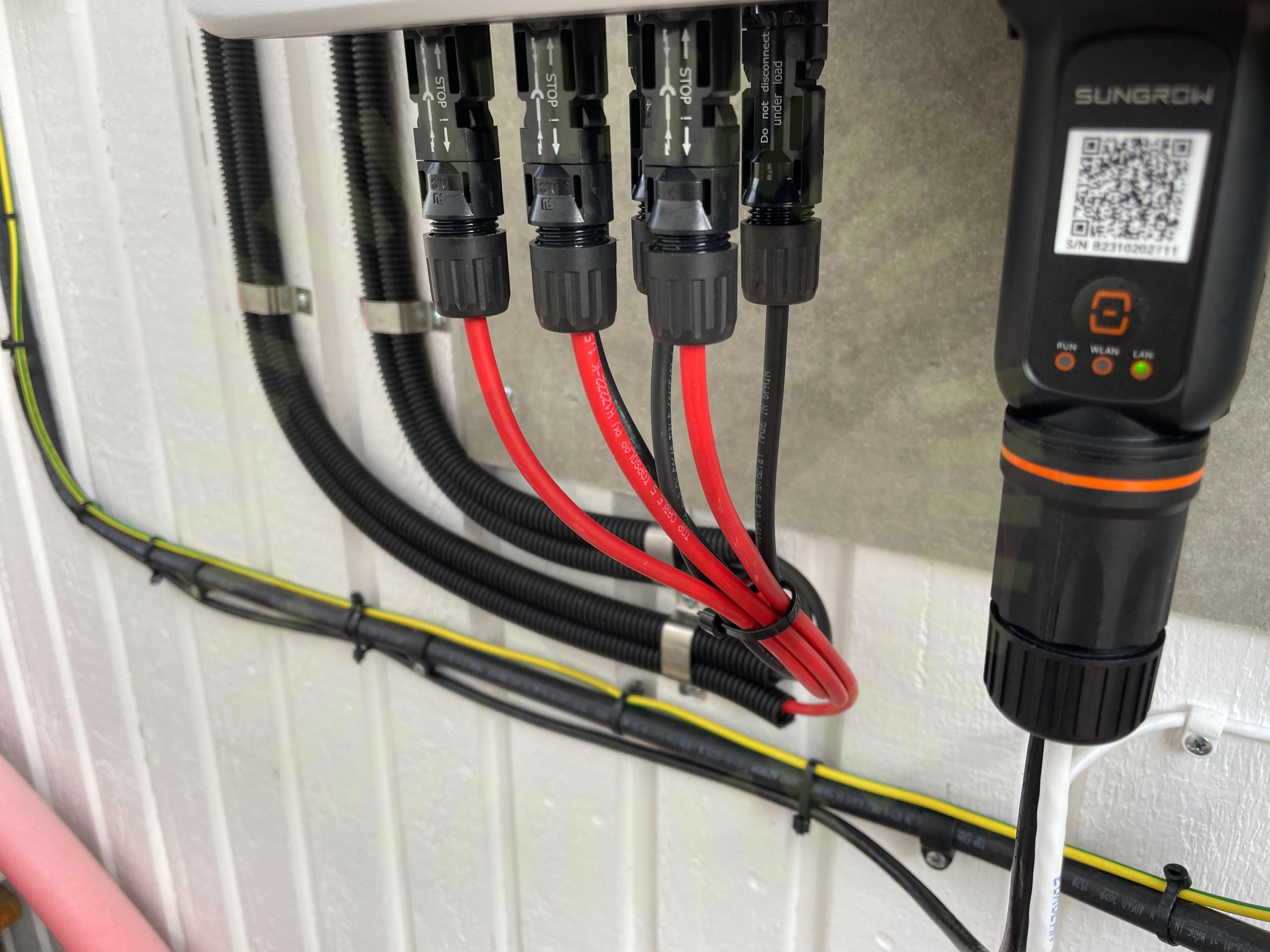

6.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

SS 436 40 00 (712.526.1)

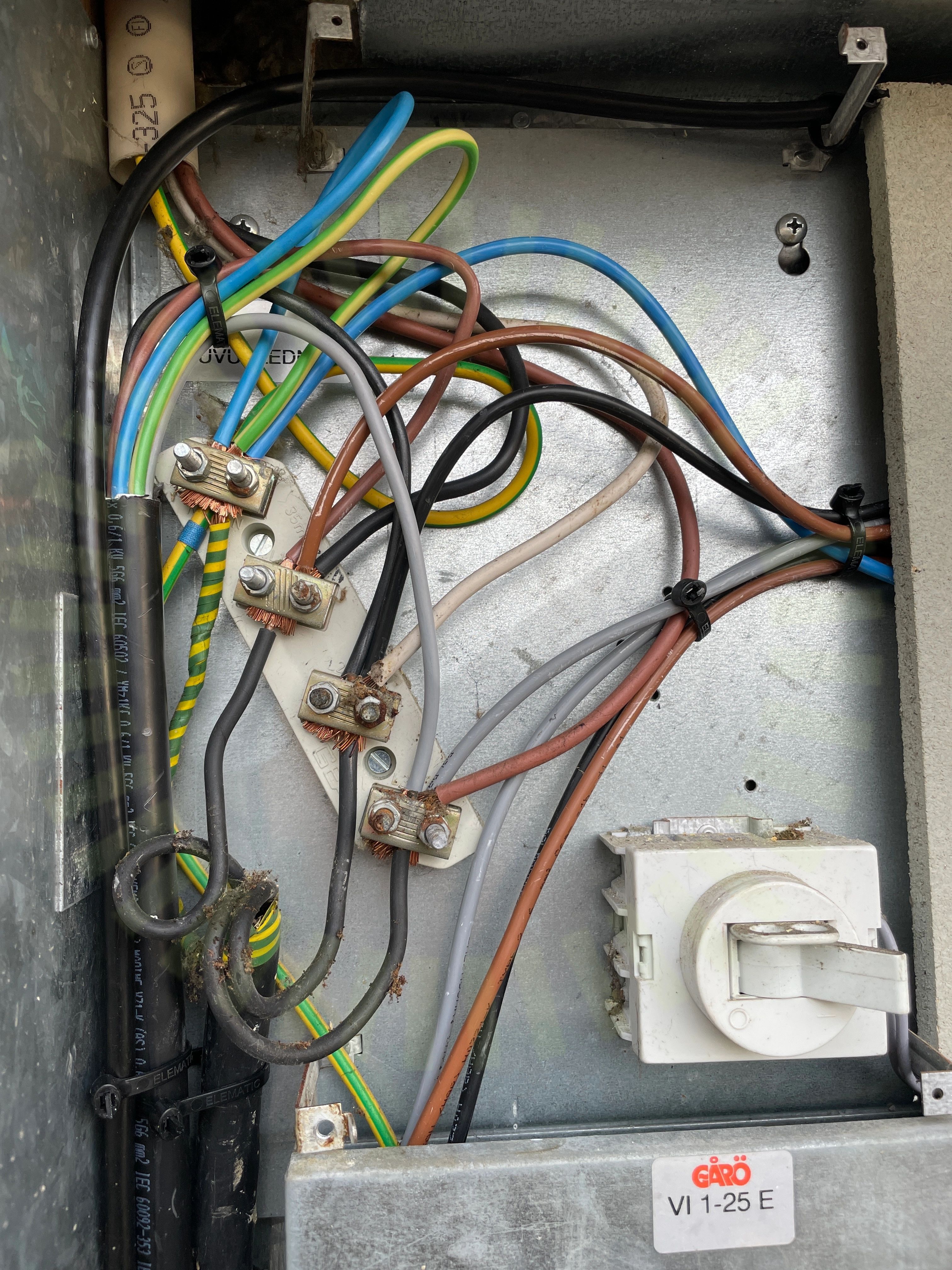

6.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

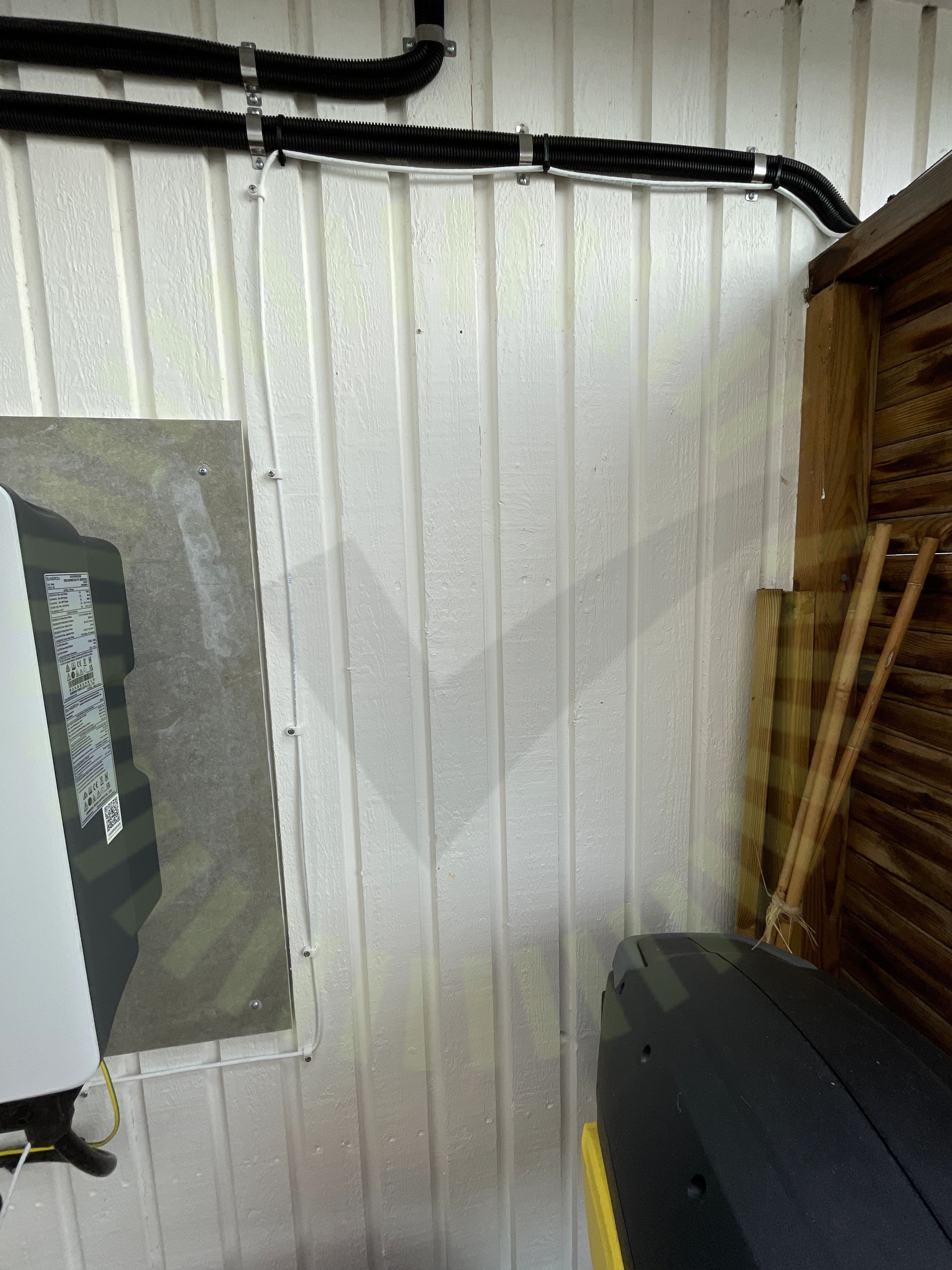

6.5 Väderbeständigt material

Inte godkänd

Data kabel ej väderbeständig.

Godkända kontrollpunkter

26/31

AC Böjradie

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Strängdesign

Säkringsdimension

Tillgänglighet

Växelriktarens IP klassning
