Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

24 maj 2023

Ort

Färjestaden, Kalmar län

DC kabel förläggning

Skenans utstick för klämma

Skenornas infästning

+ 19

65% godkända

35% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (30)Tak 1, JA Solar: JAM54S31 (395-420) MR (16)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (5)Växelriktare (29)

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Annan panel än offererad är monterad utan att meddela kund. Denim 450w är utbytt mot JA Solar 395W. Under förhandlingen ändrades antal paneler från 35 till 41 men det var inte tal om panelbyte.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Tak 1, ESDEC Lutande Panntak

Anmärkningar

14/26

2.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda och de är placerade på fel ställen

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

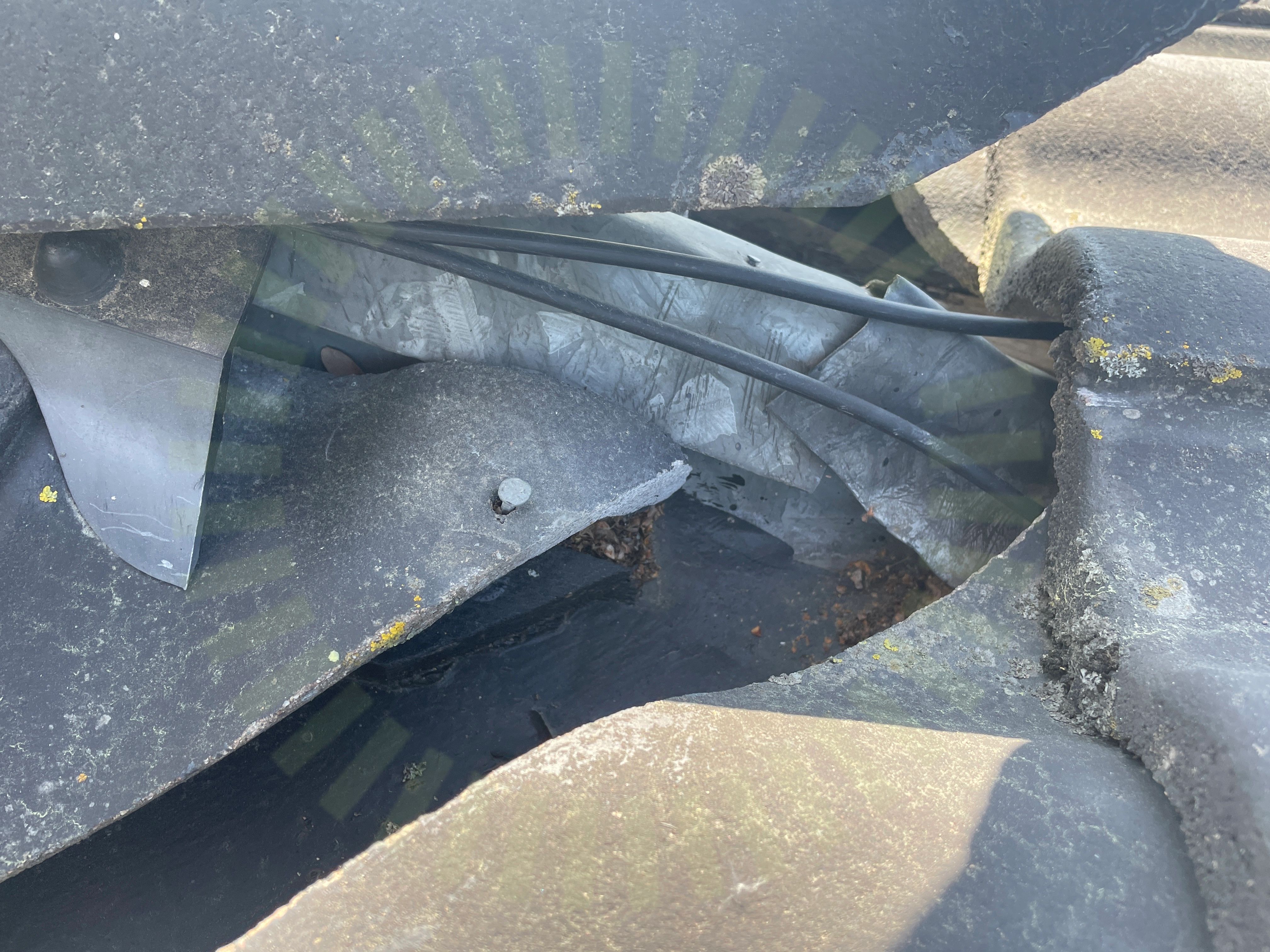

2.2 Kabeldragning mellan takytor

Inte godkänd

Kablage är varken uppfäst eller skyddat

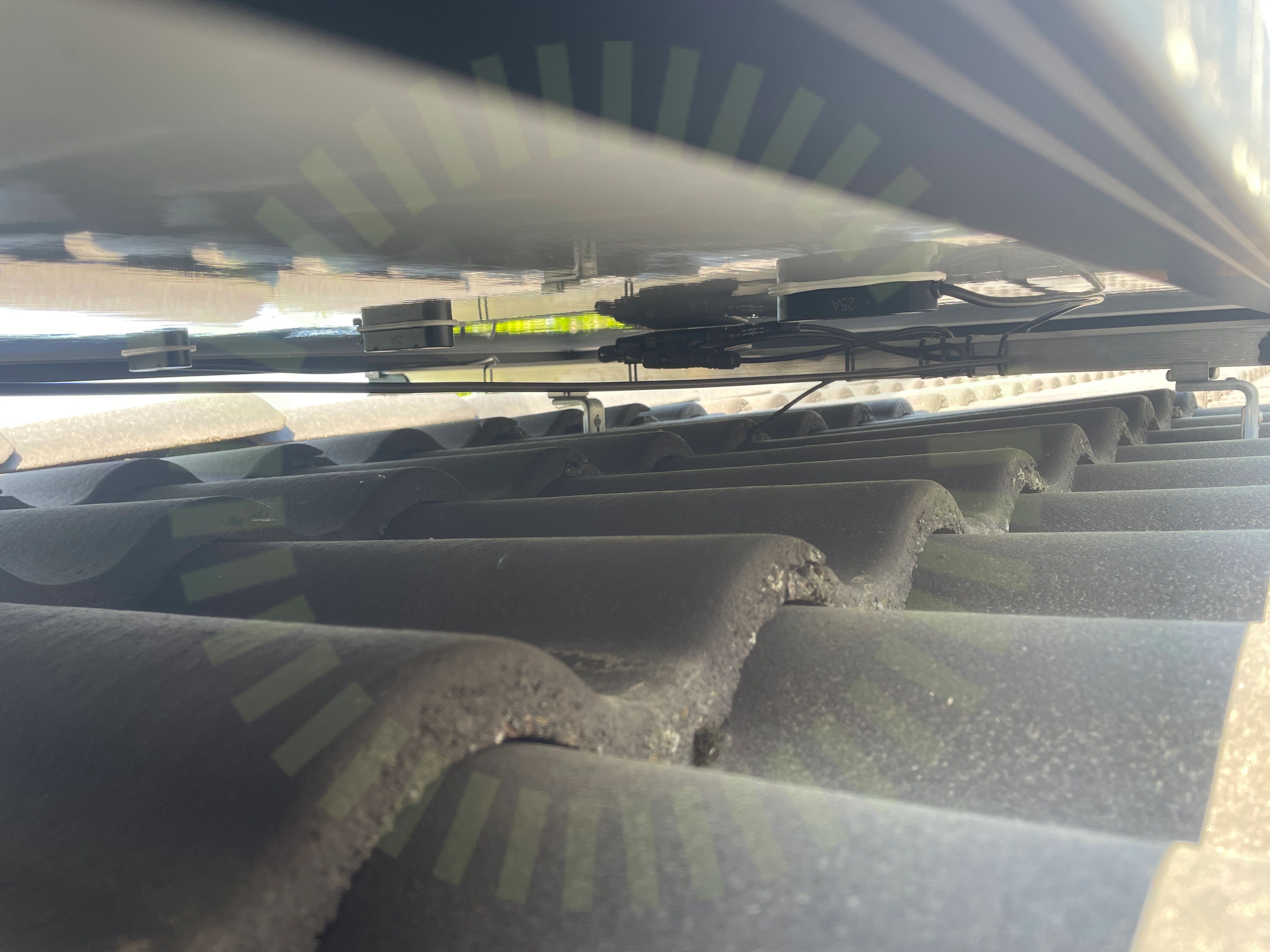

2.3 Kabeluppfästning

Inte godkänd

Kablage sträckt och stressad pga bristfällig uppfästning på långa sträckor. Här 105 cm

SS 436 40 00 (712.521.101 och 522.8.4)

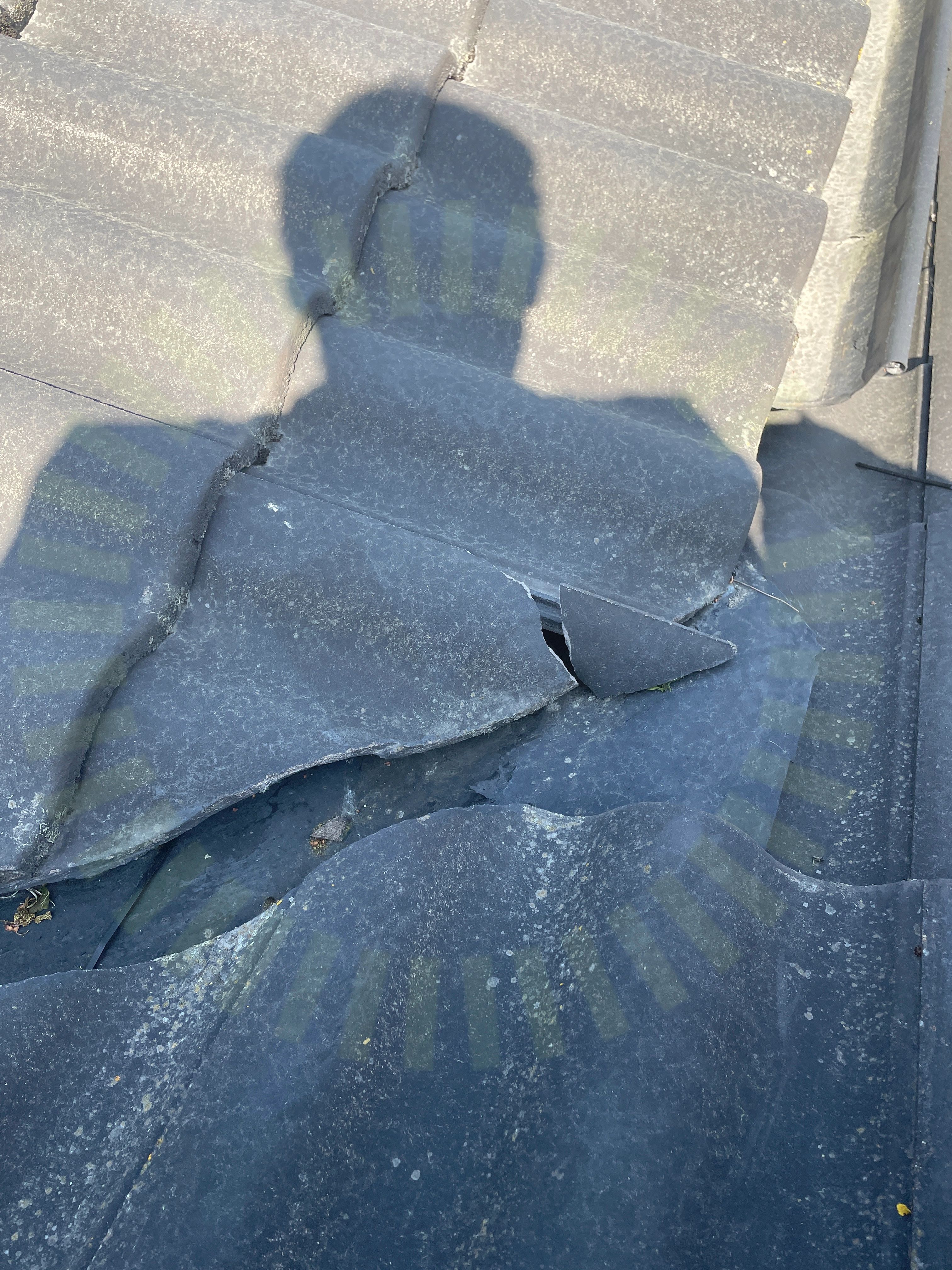

2.4 Skador

Rekommendation

Osäkert om skada uppstått under montering

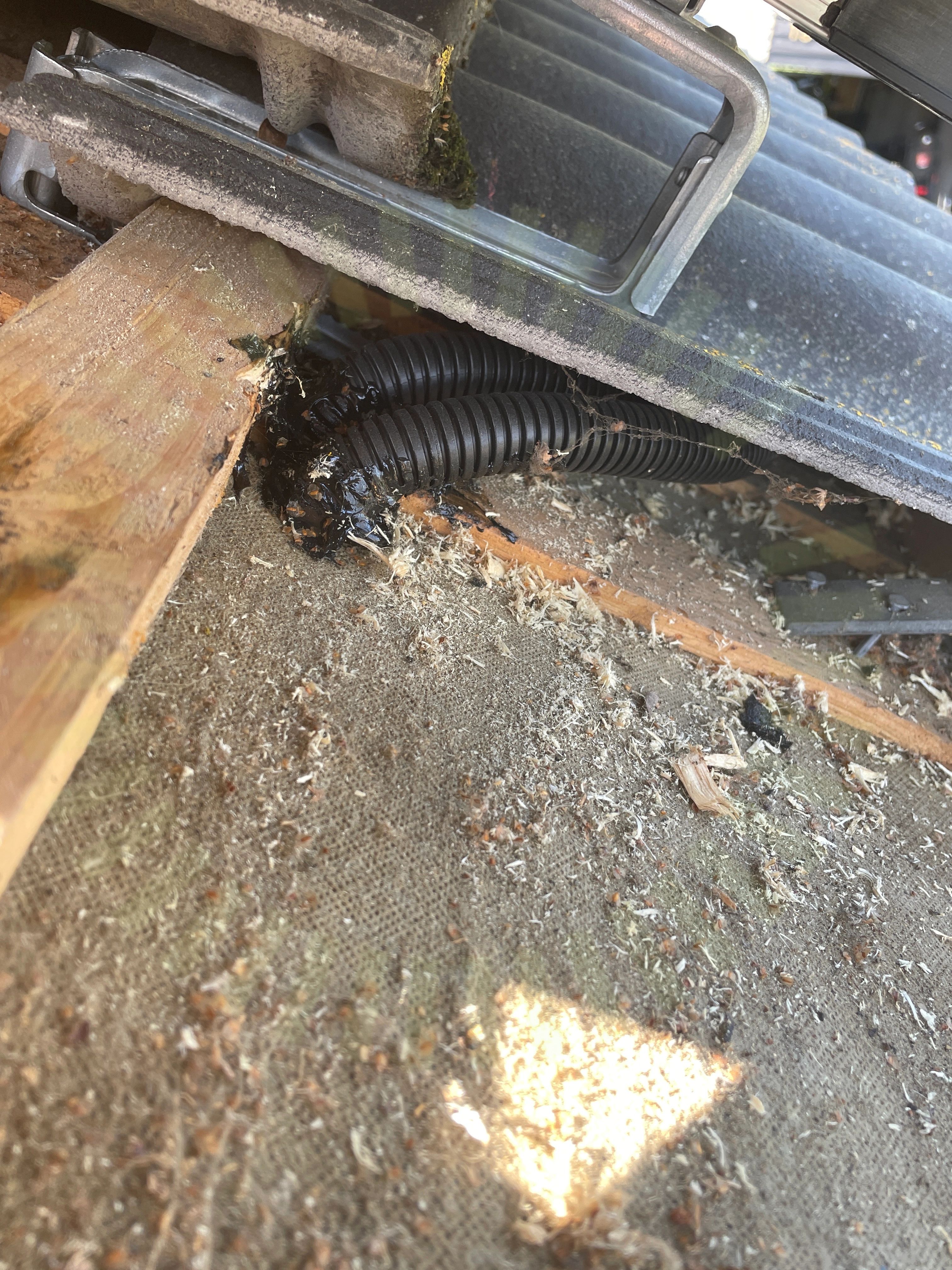

2.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

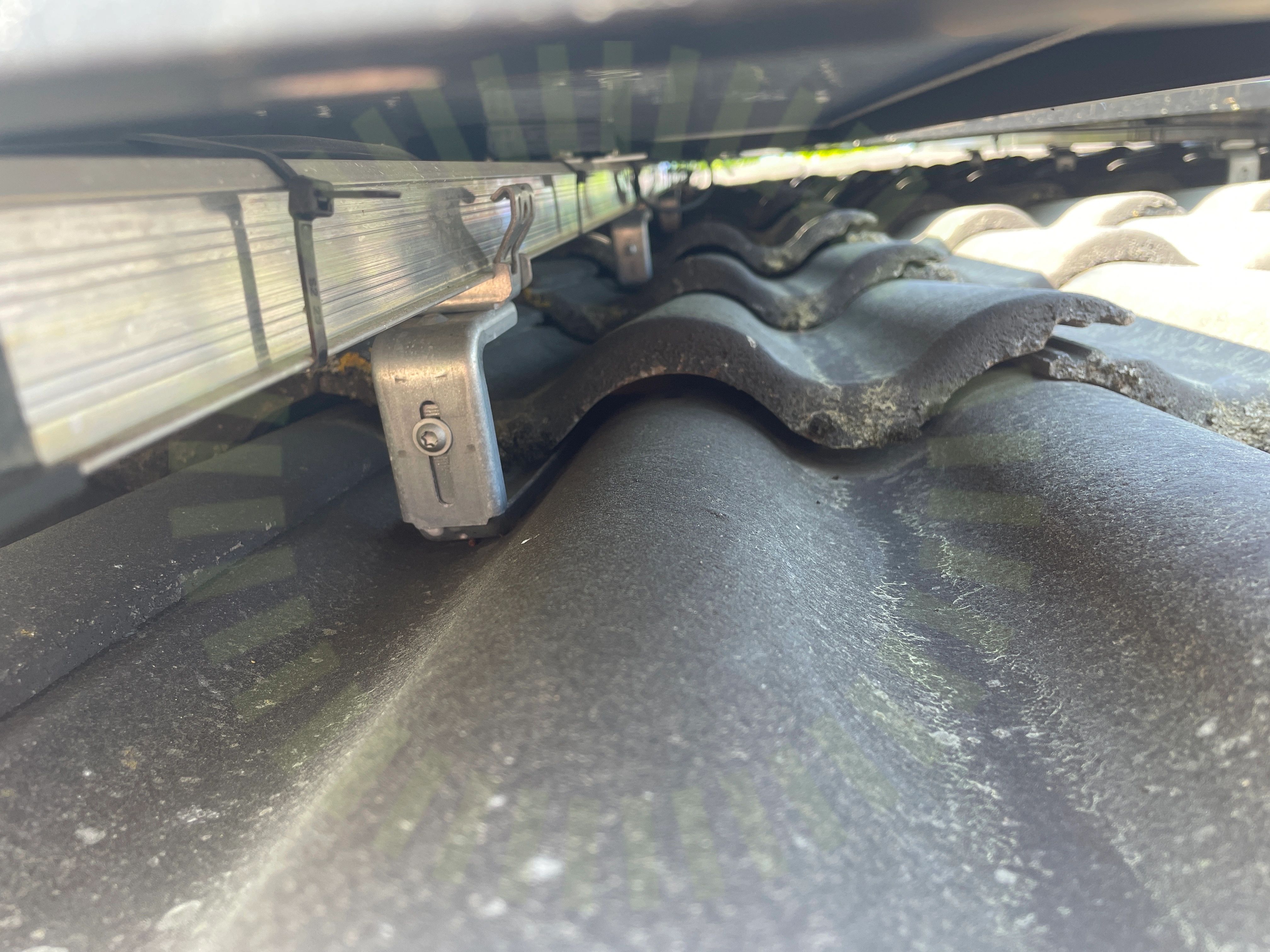

2.6 Taktäthet

Inte godkänd

Urtag saknas i enlighet med svensk byggnorm

AMA HUS 21 (JUC.1/JUE.1)

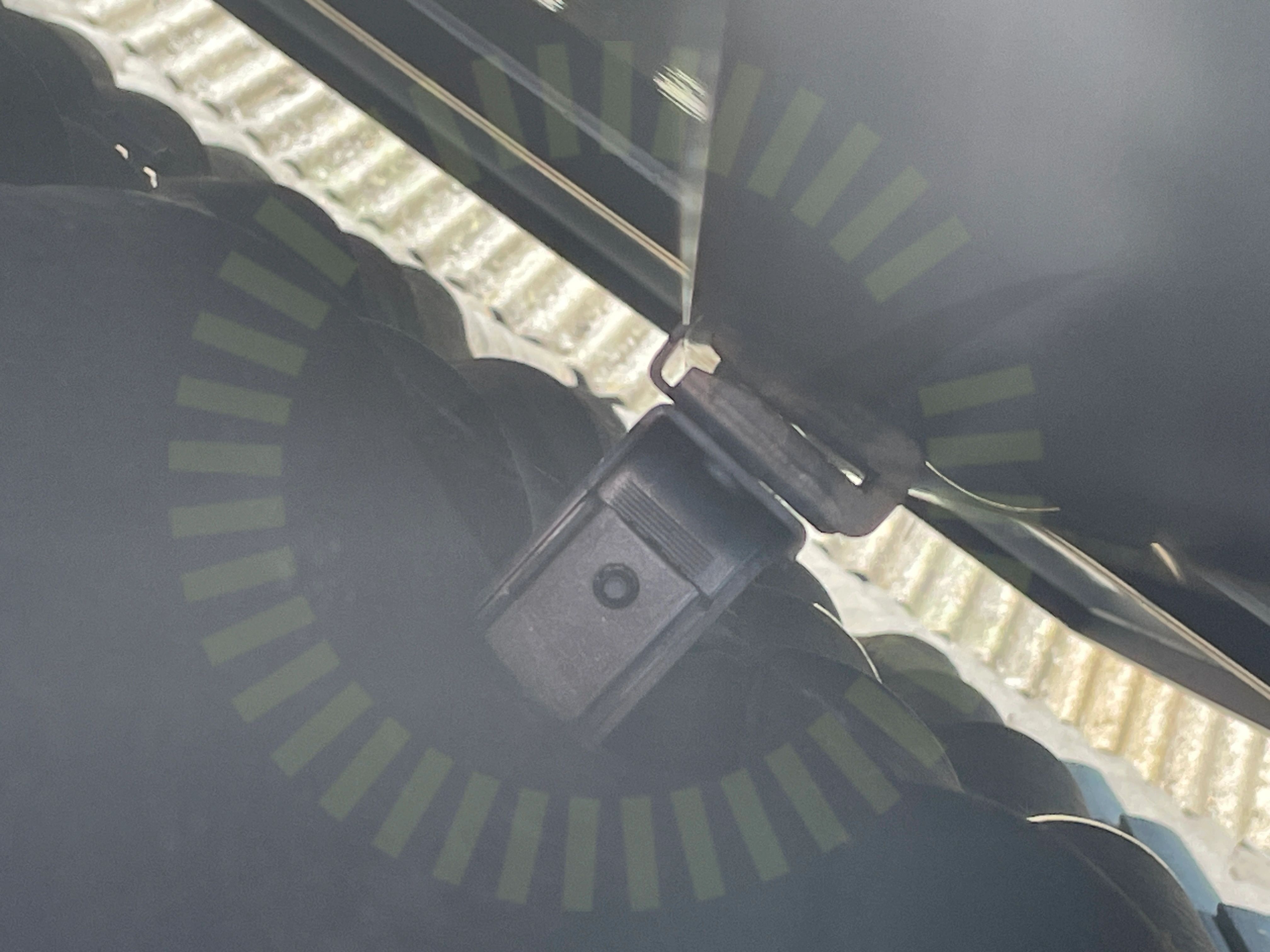

2.7 Underliggande takpanna

Inte godkänd

Krok ligger snett på underliggande takpanna. Tryck fördelas inte jämt på pannan. Hög risk att pannan under spricker vid laster.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

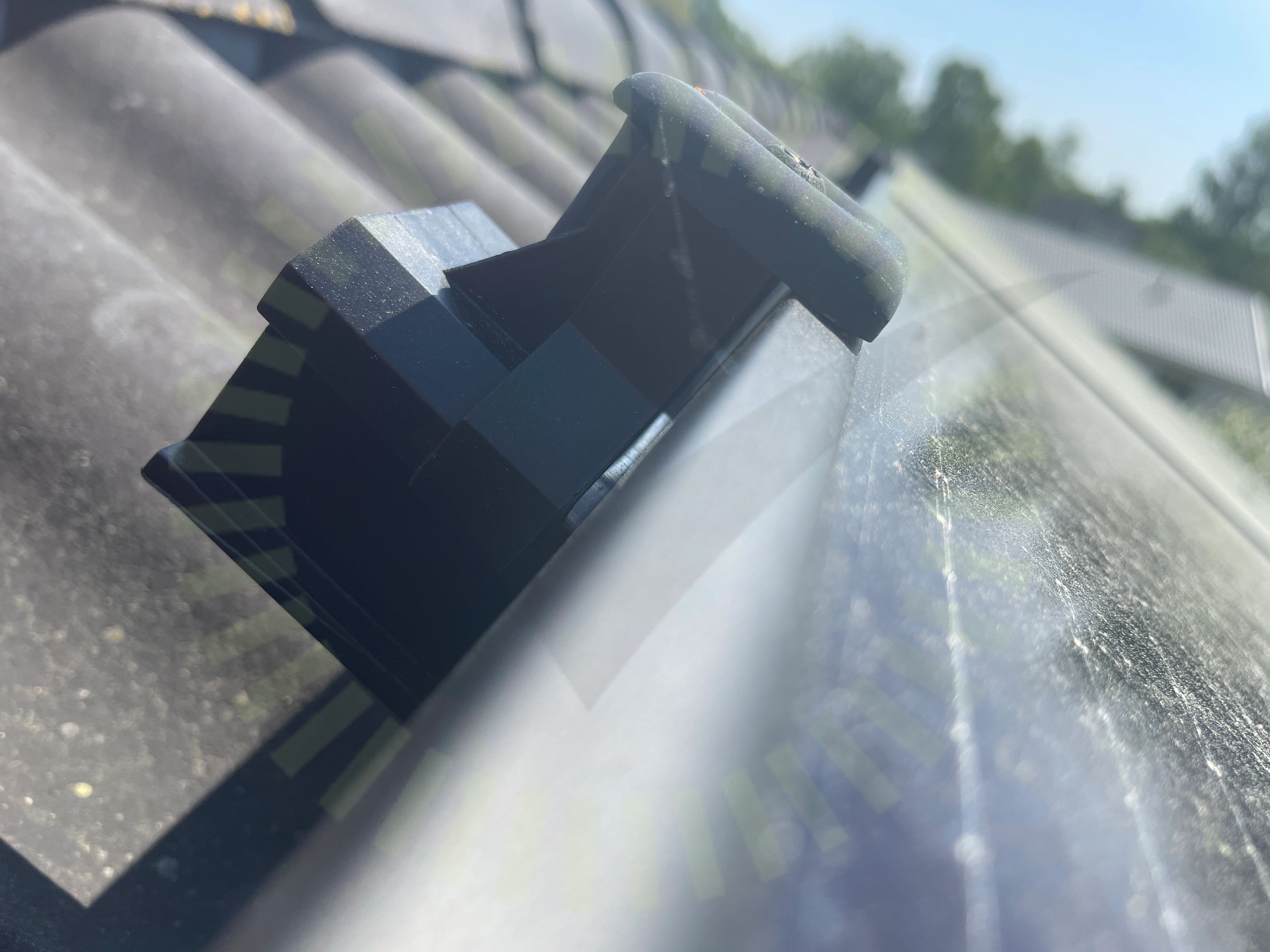

2.8 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt eller för mycket från panel. Ska vara mellan 20-35 mm. Sticker bara ut 15 mm på ett ställe och 40 mm (se bild) på ett annat vilket medför att ändklämman inte når fram

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

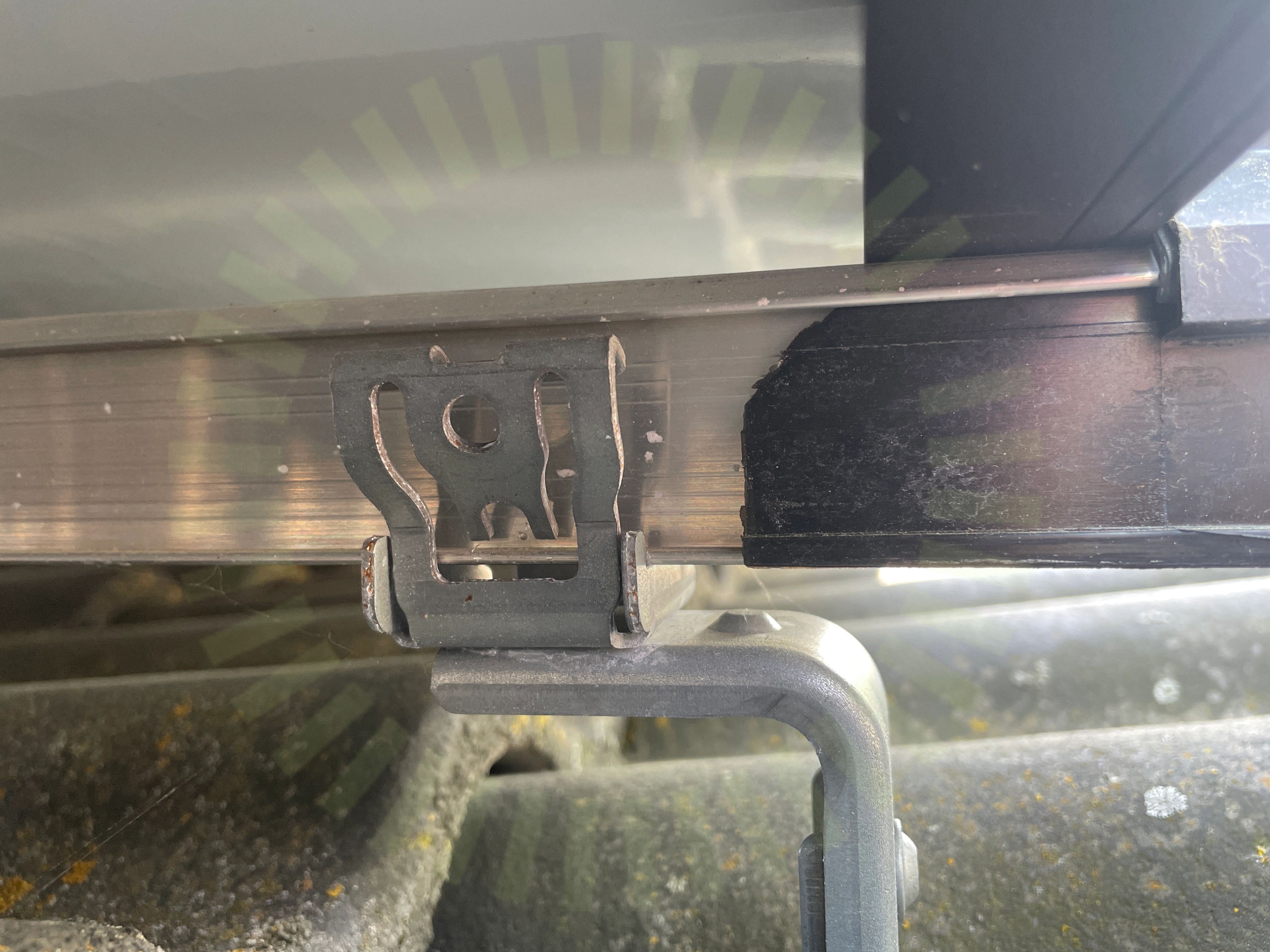

2.9 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

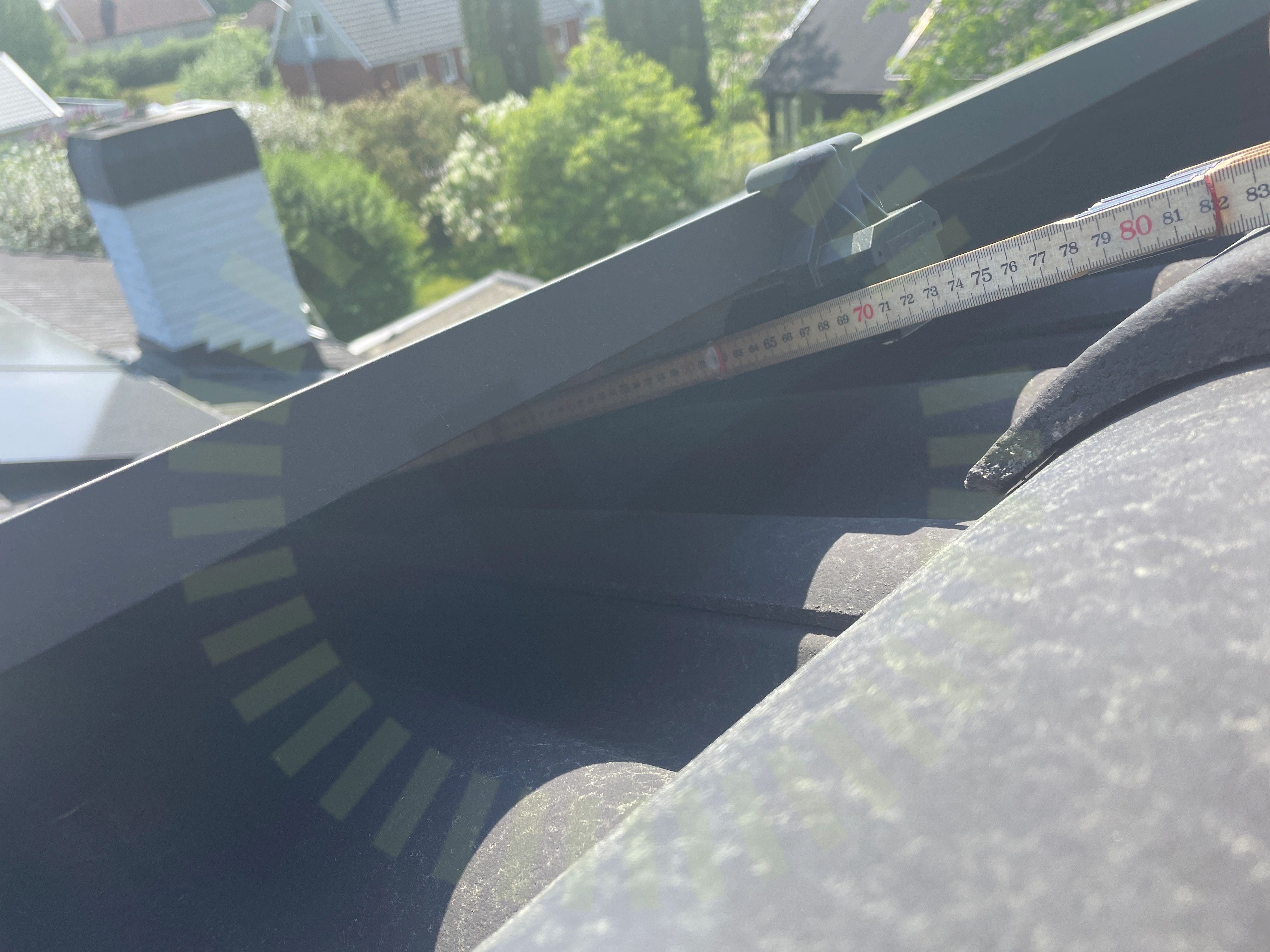

2.10 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Max tillåtet mått är 25 cm. Uppmätt>70 cm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.11 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

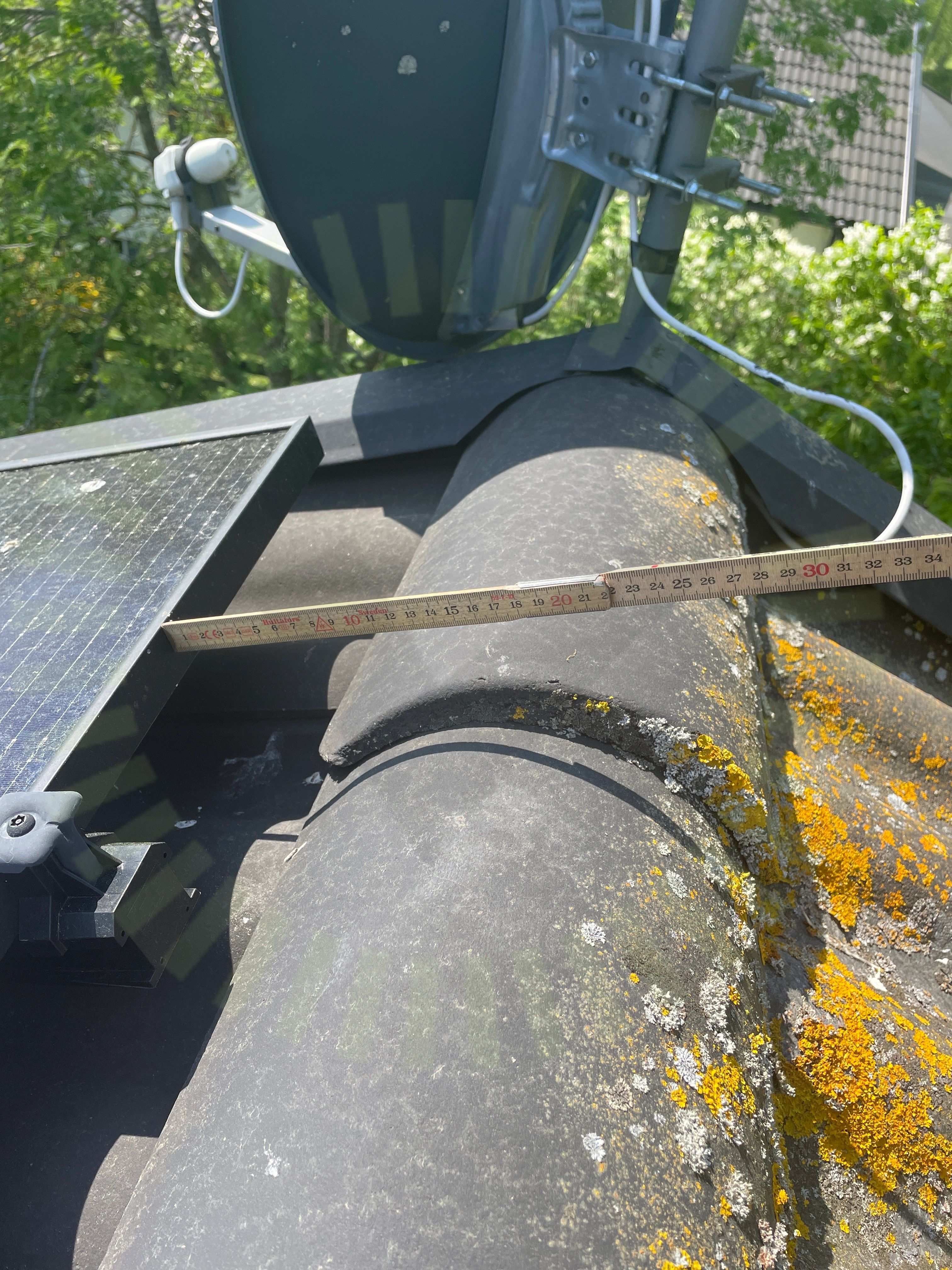

2.12 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

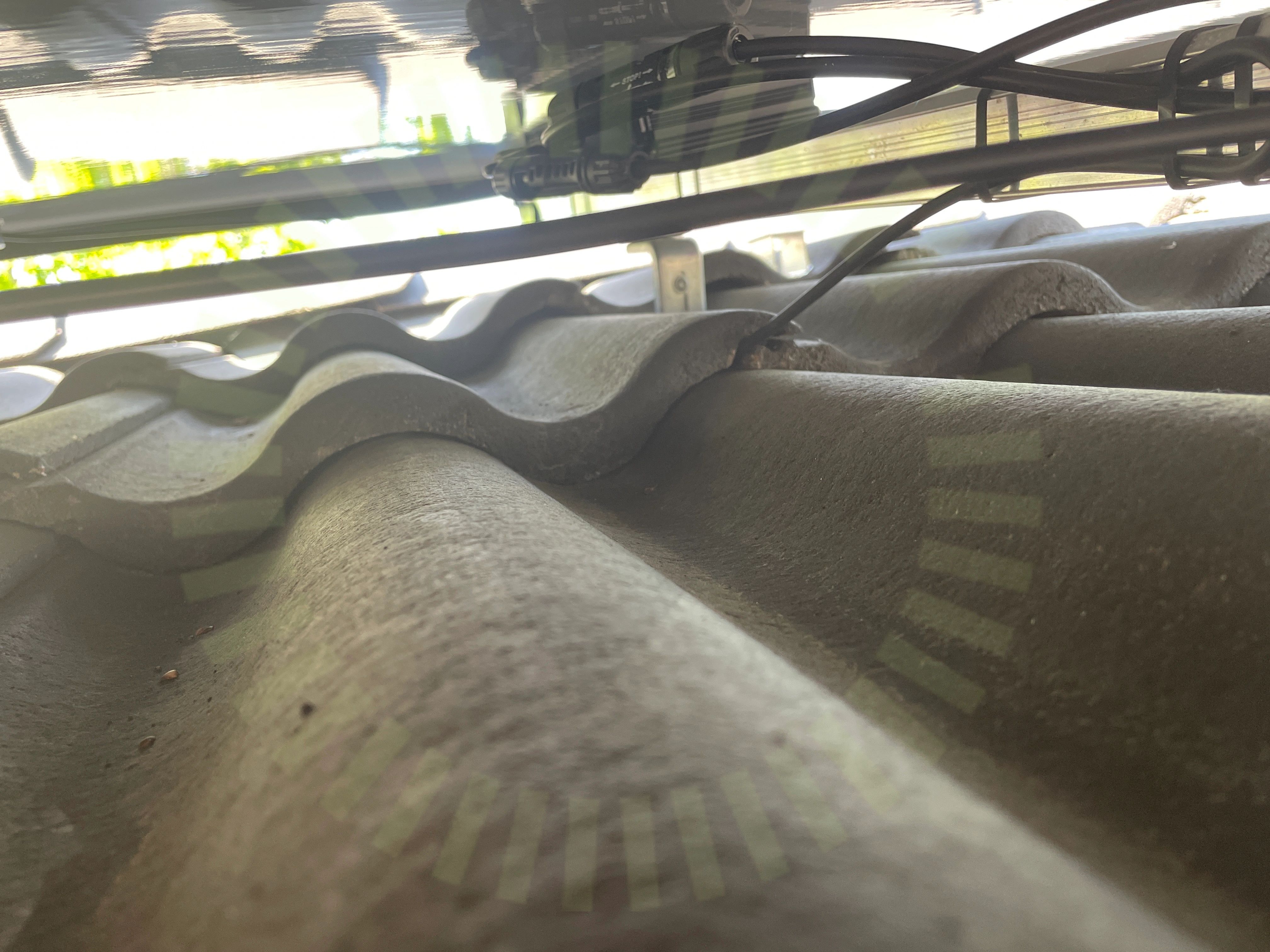

2.13 DC kabel förläggning

Inte godkänd

Mekaniskt skydd saknas helt där kabel dras mellan pannorna.

2.14 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

12/26

Föremål mellan skena och panelram

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skenskarvar

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Väderbeständigt material

Ändklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

7/15

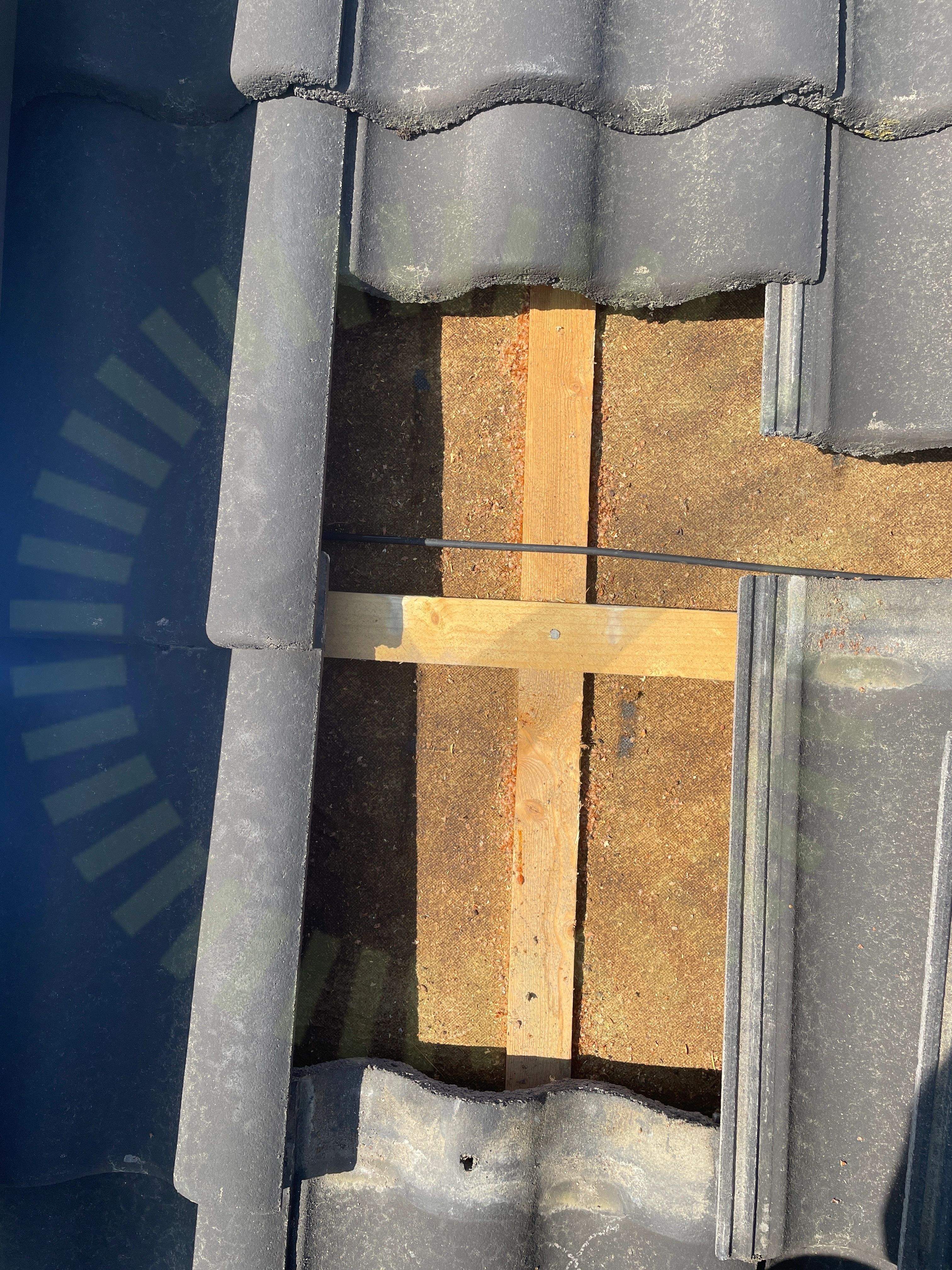

3.1 Strängförläggning

Inte godkänd

DC kablage är förlagt med ett mellanrum som skapar en loop på taket. Endast en kabel här vilket innebär att returen går någon annan stans

SEK 457. Sida 15

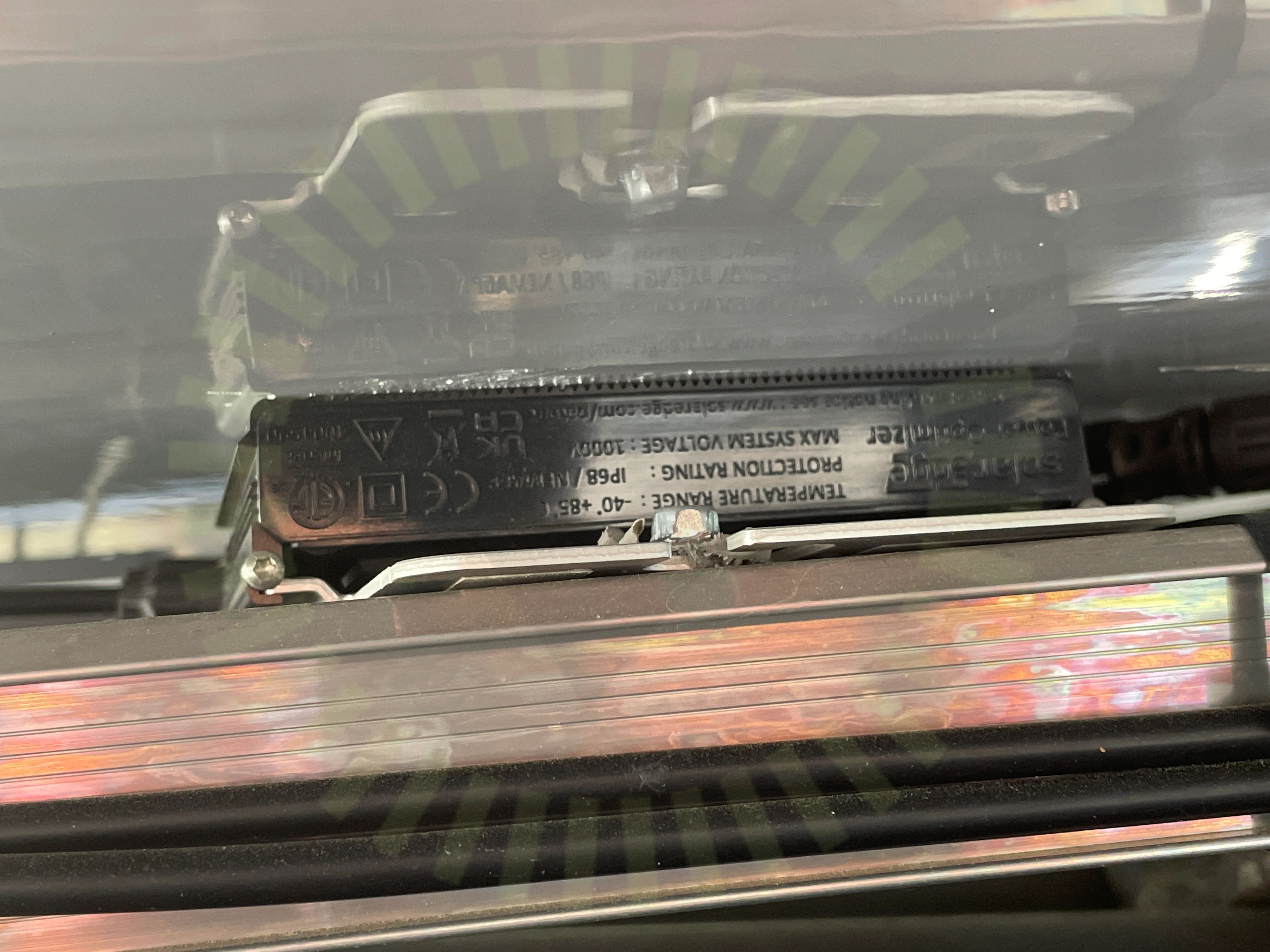

3.2 Föremål mot bakstycke

Inte godkänd

Optimerare monterade åt fel håll vilket givit skador på panelernas undersidor samt utsätter panelen för punktbelastning

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

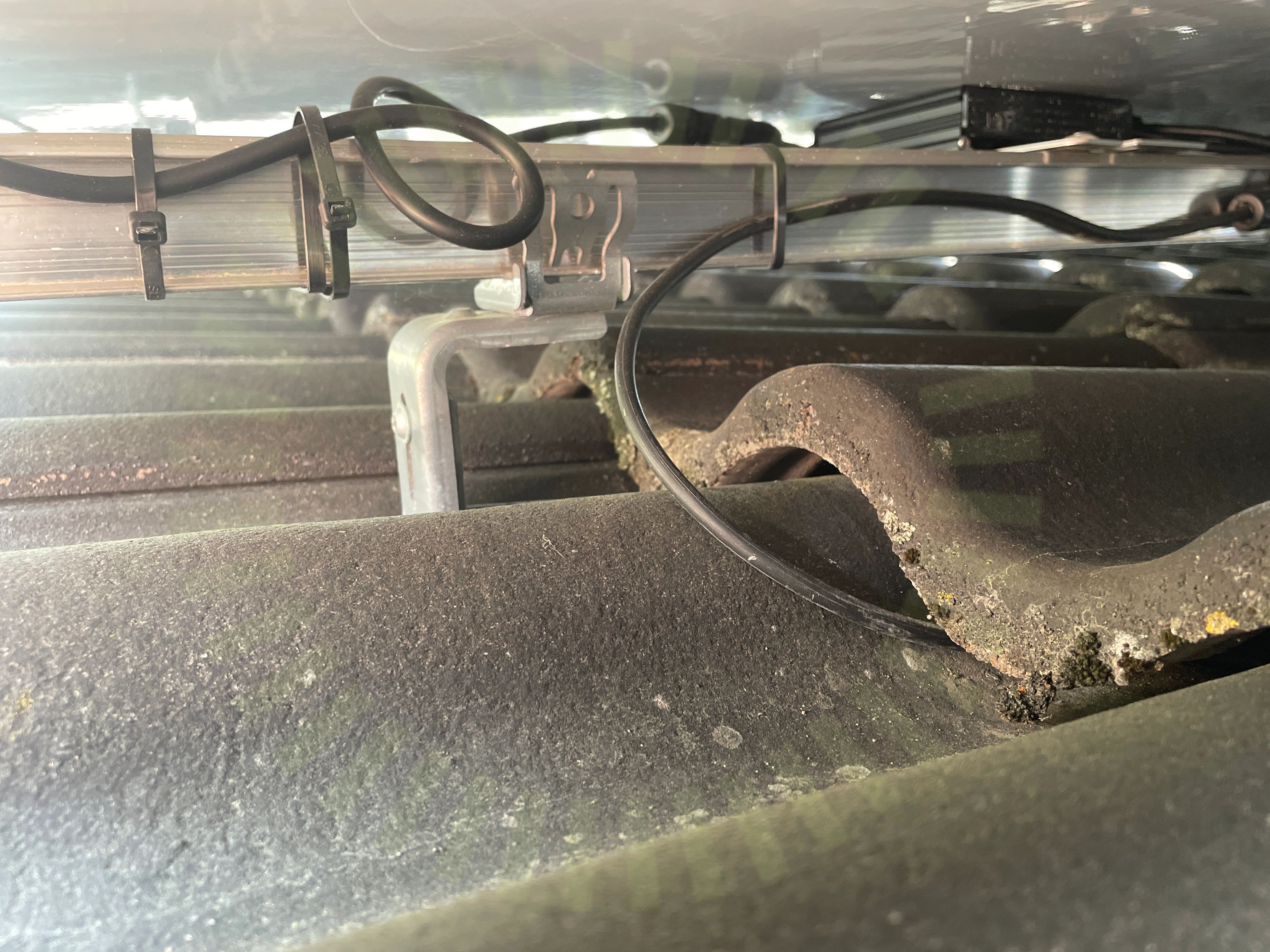

3.3 Kabel mot takyta

Inte godkänd

Kabel ligger oskyddad mot takyta

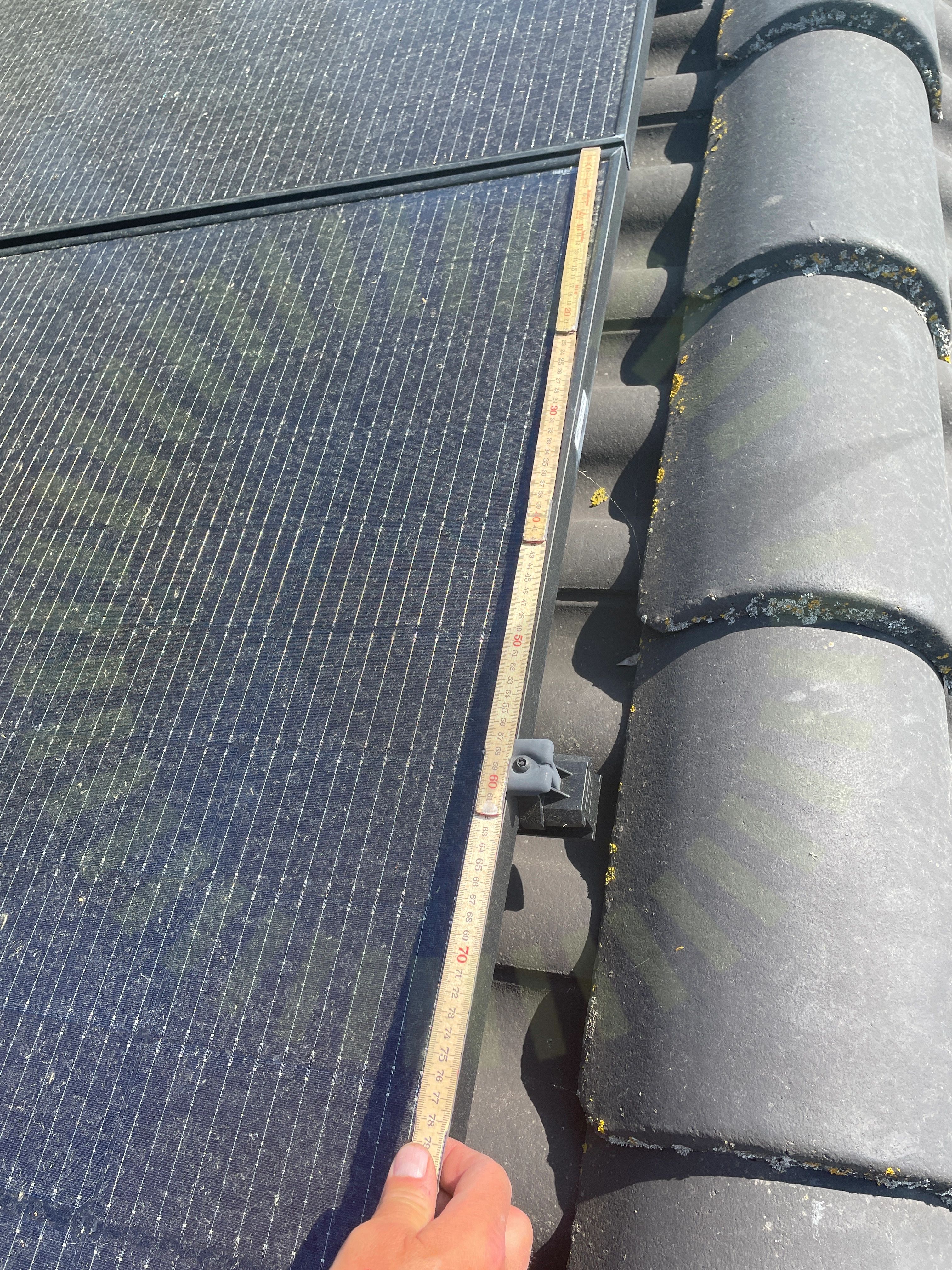

3.4 Klämmornas placering

Inte godkänd

Godkänd klämzon 38-48 cm. Uppmätt 59 cm i ena änden och 25 cm i andra leder dessutom till stress i panelen pga sned last under snöbelastning

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

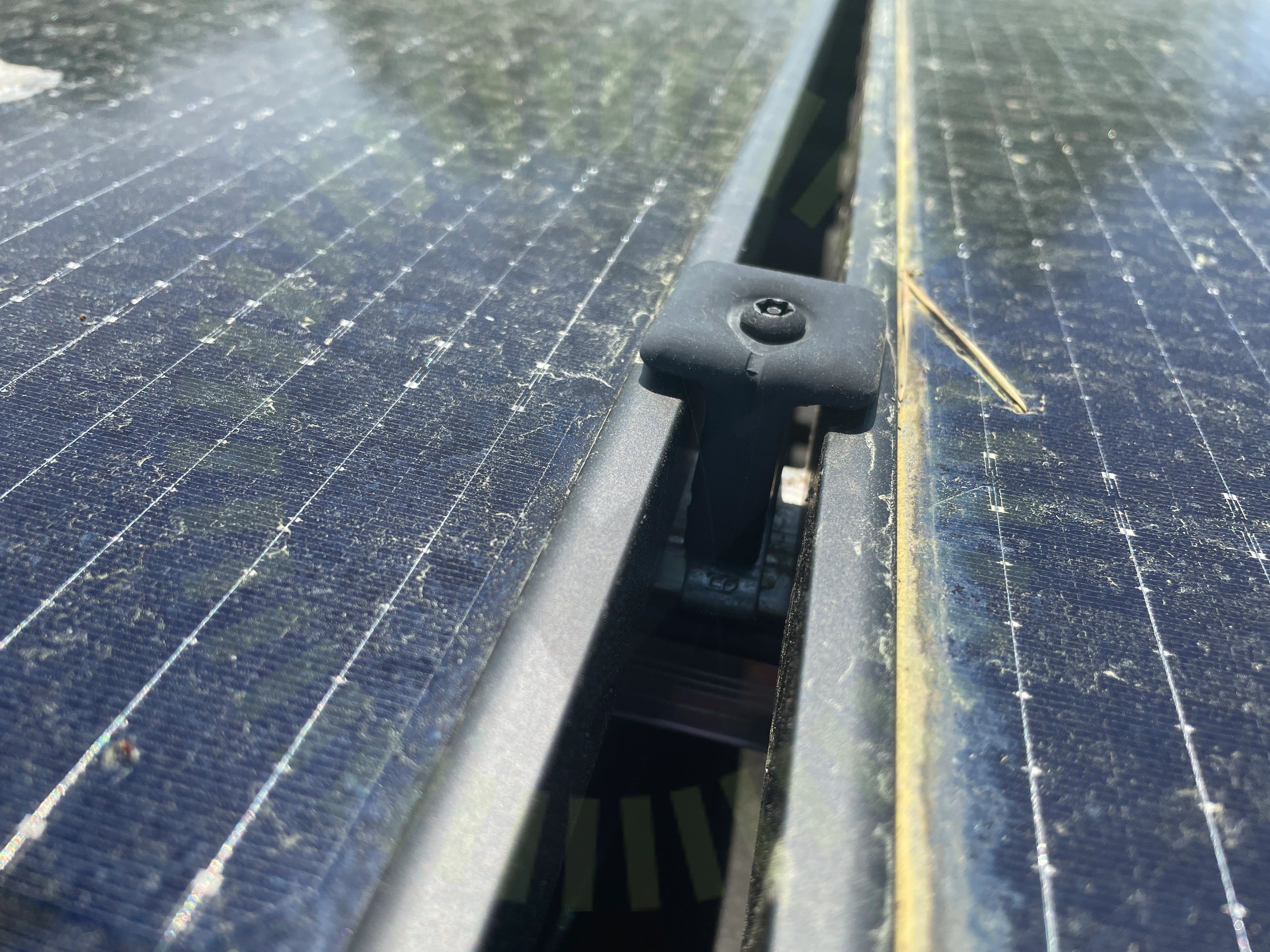

3.5 Klämmornas överlappning

Inte godkänd

Panelen verkar ha glidit ner så avståndet blivit större. Klämman ligger ej korrekt. Avstånd mellan panelerna är 10 mm i ena änden och 20 mm i andra.

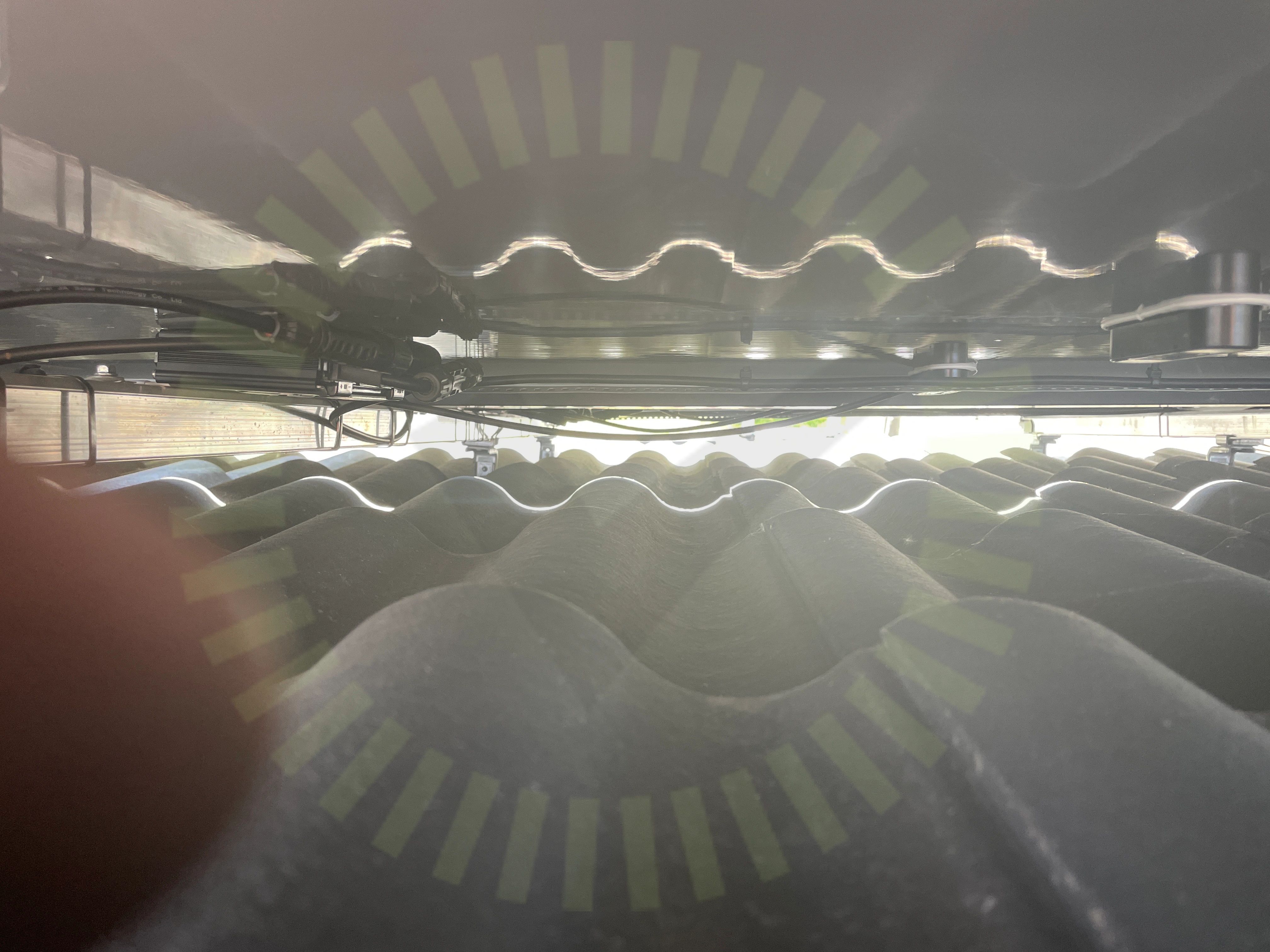

3.6 Kopplingslåda

Inte godkänd

Kabel frihänger och drag i kopplingslådan kan ske genom tex snö

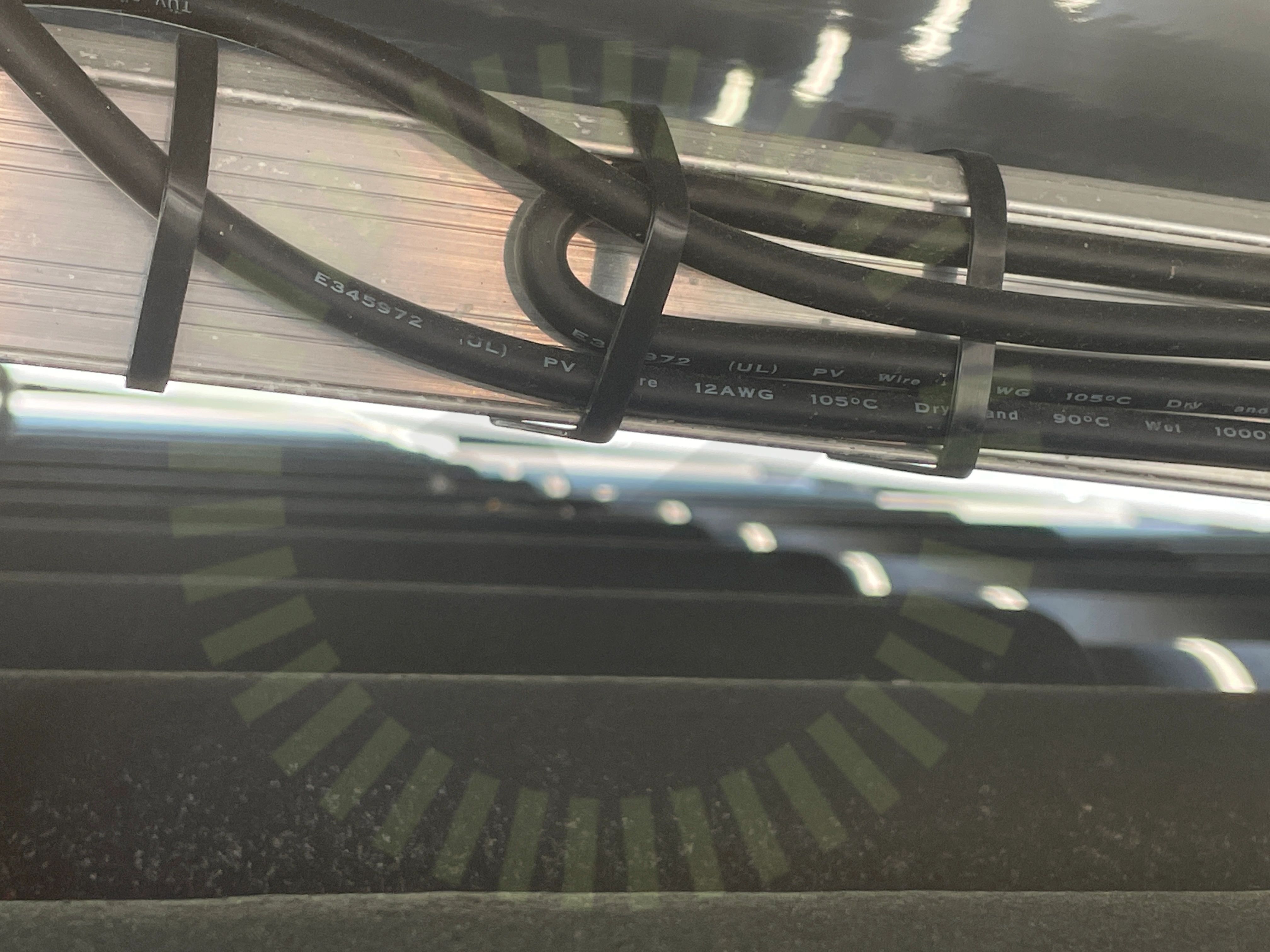

3.7 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

8/15

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Panelramar separerade

Punktbelastning ovanifrån

Spänningar i ram

Stress på kontakter

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

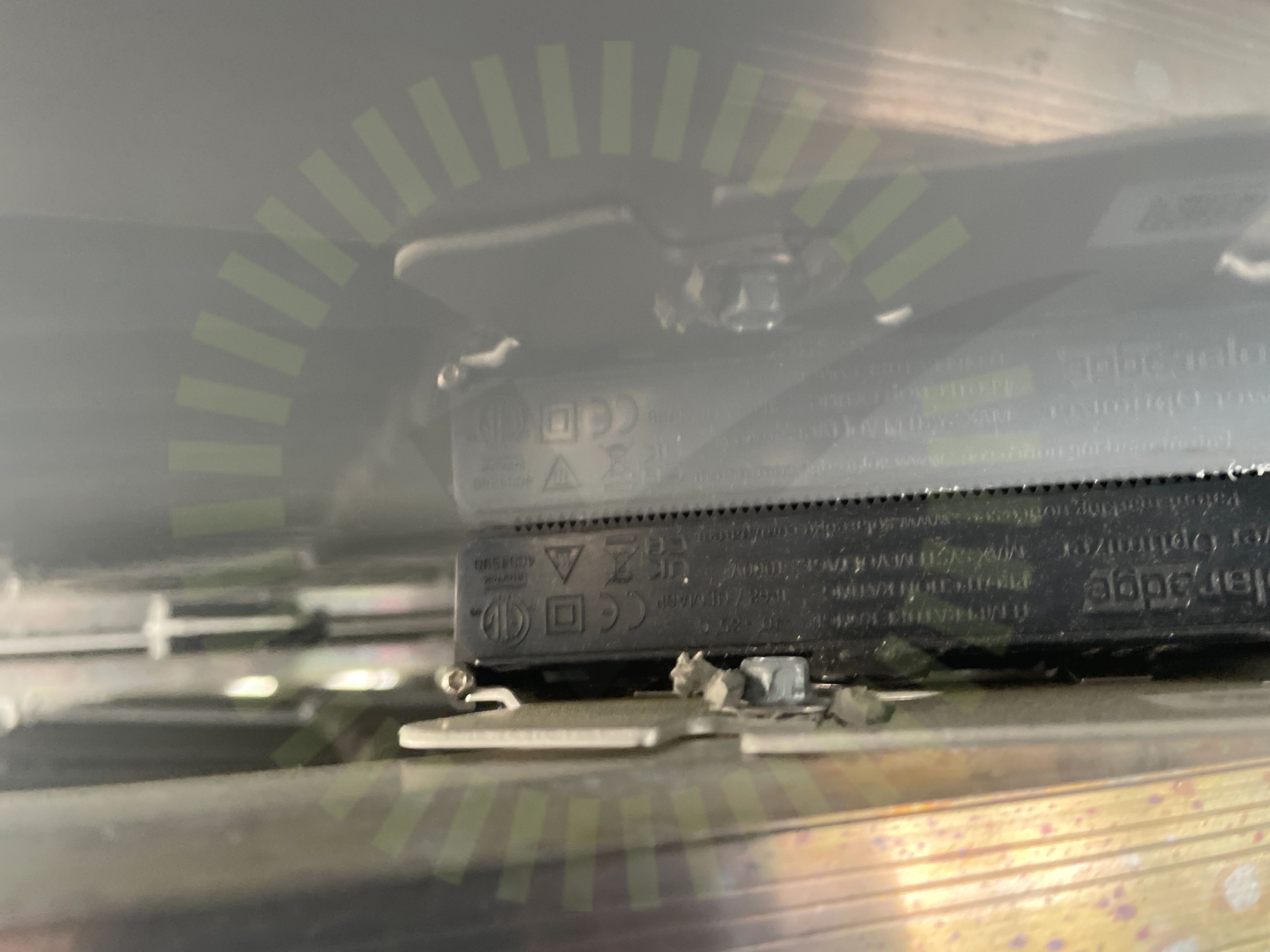

4.1 Placering

Inte godkänd

Optimerare är inte korrekt placerad. Har ej fritt utrymme runt sig.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Varselmärkning

Anmärkningar

1/5

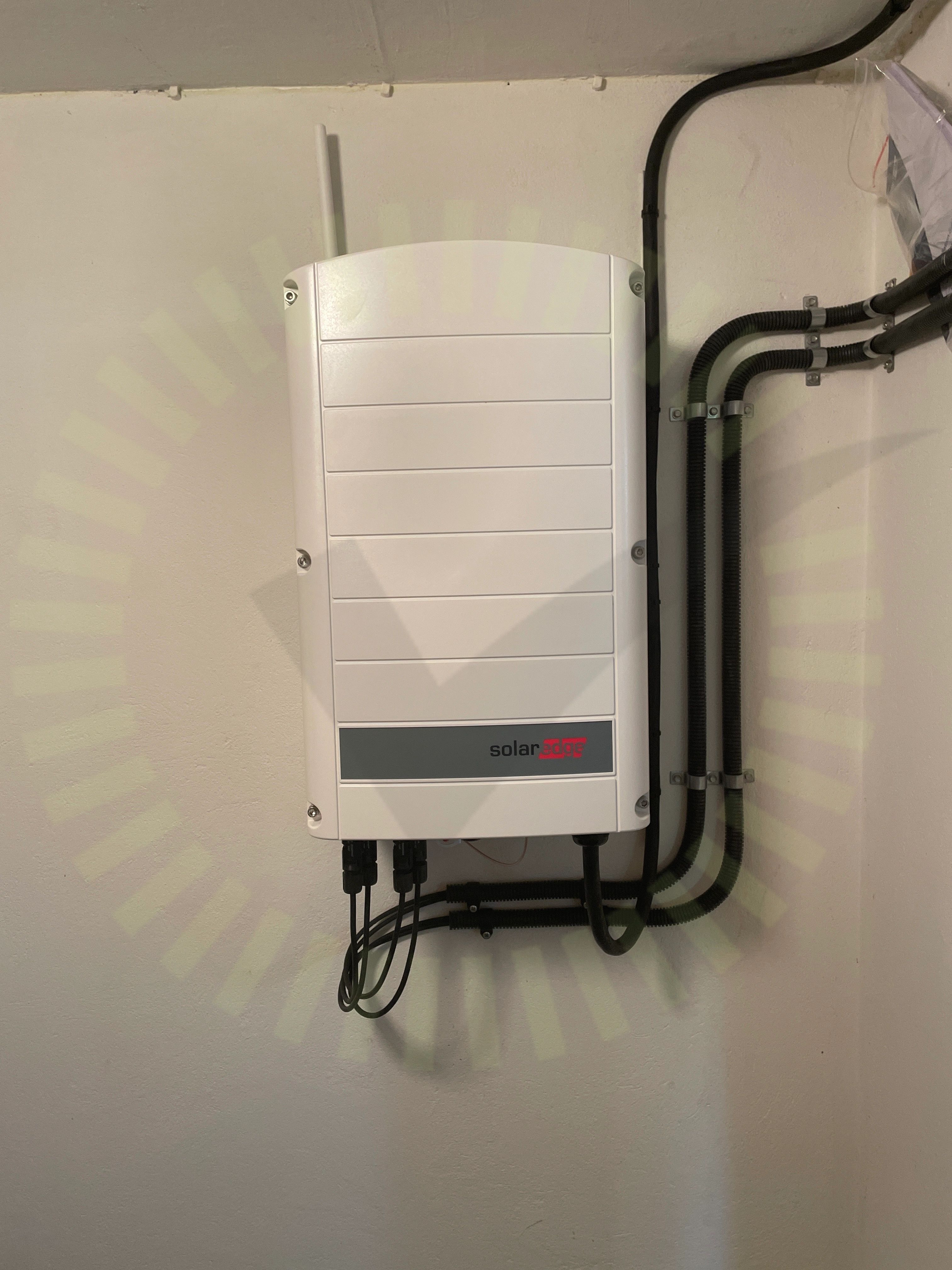

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/29

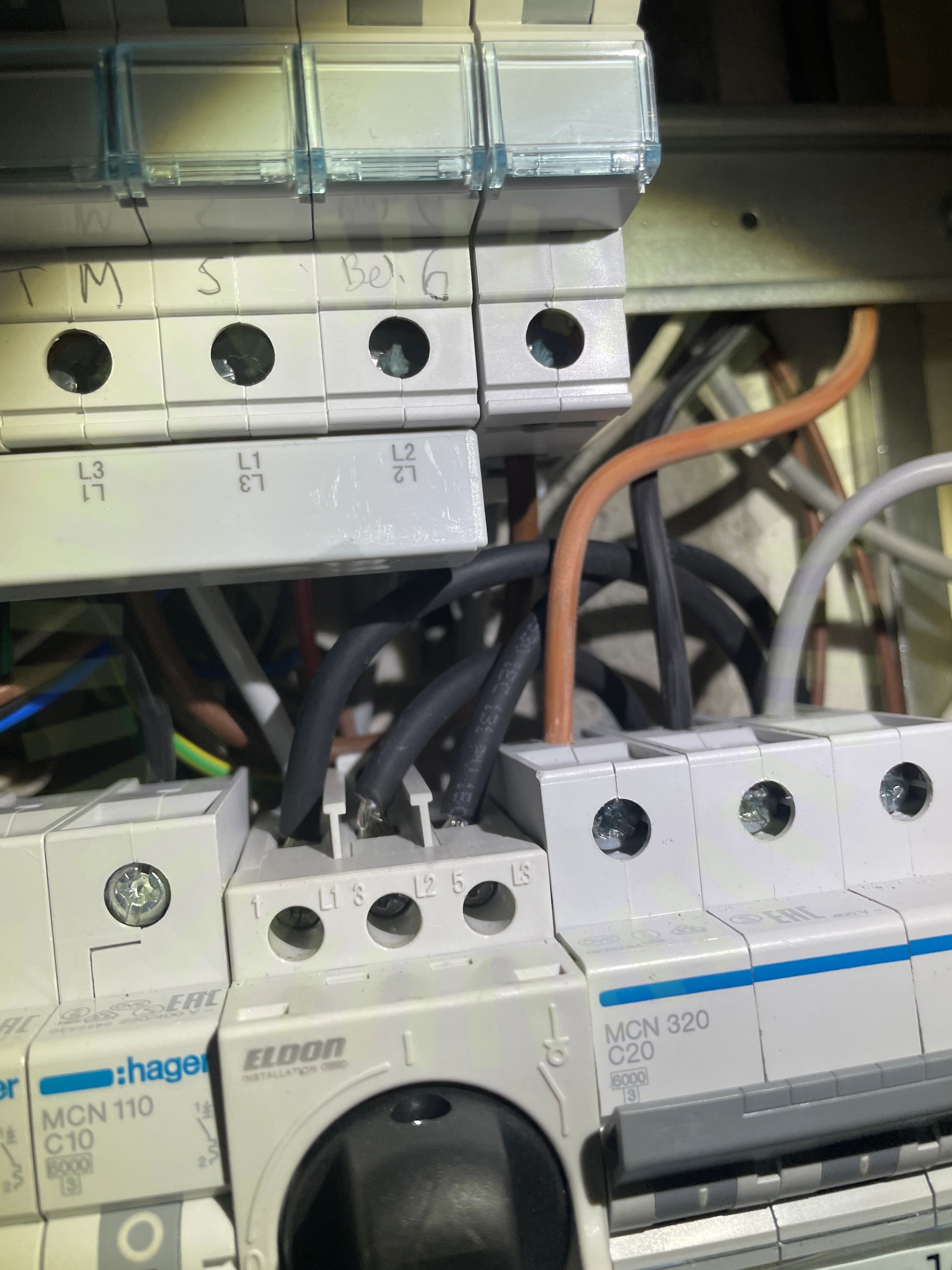

6.1 AC Anslutning Växelriktare

Inte godkänd

Solkabel använd som ledare inne i central.

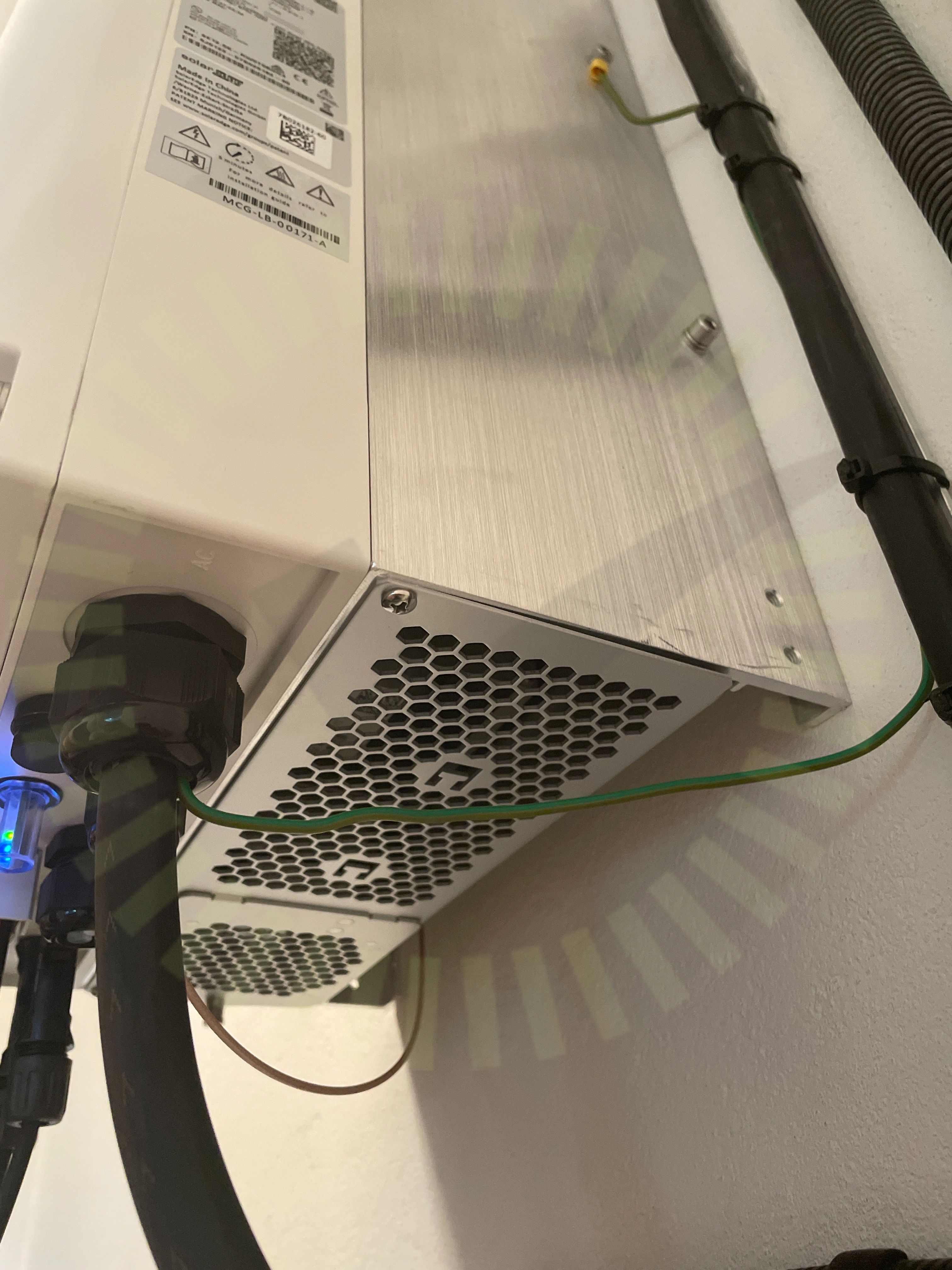

6.2 Förskruvning

Inte godkänd

Två kablar dragna igenom förskruvning avsedd för en kabel

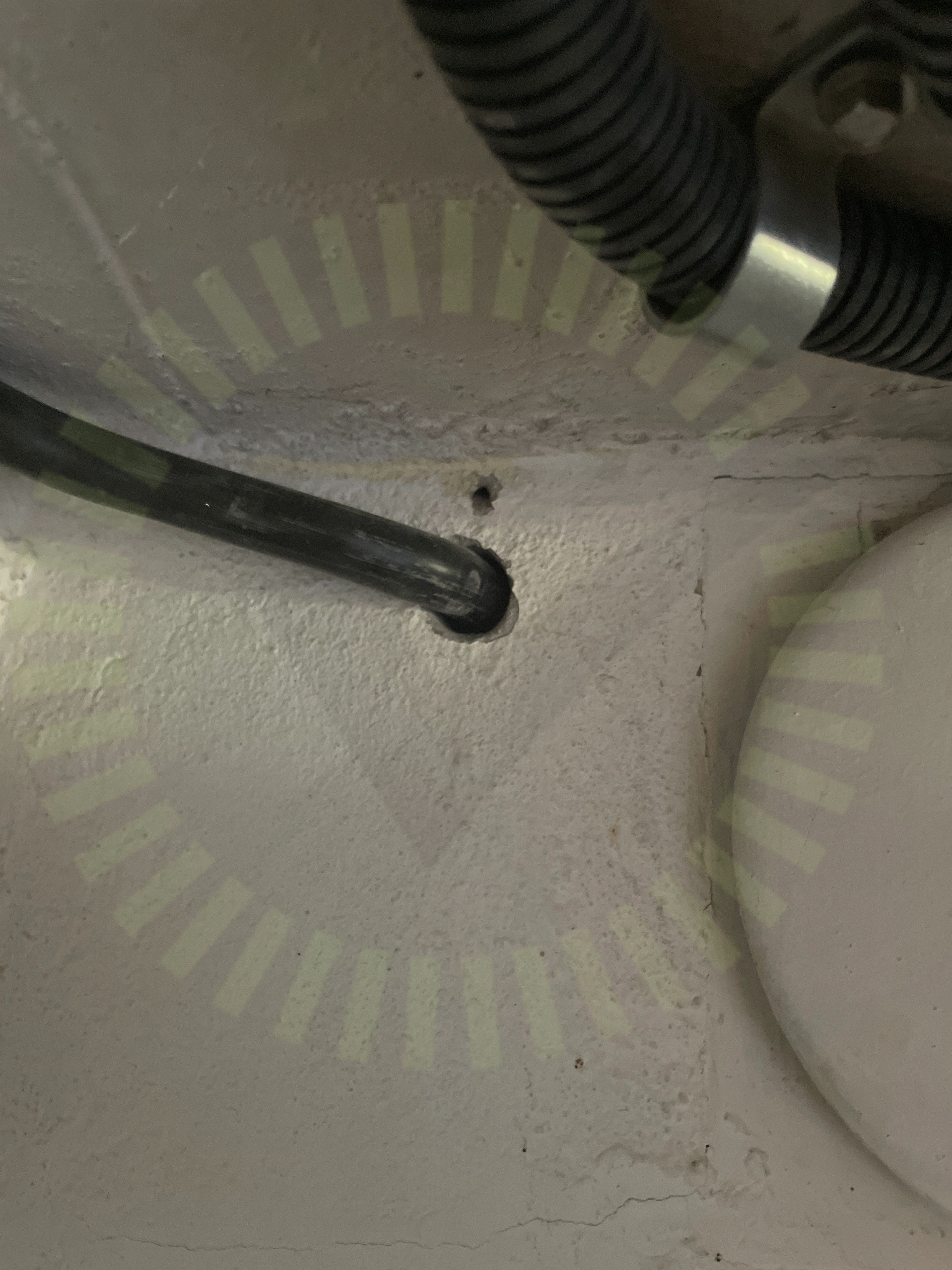

6.3 Genomföringar

Inte godkänd

Genomföring ej tätad

Godkända kontrollpunkter

25/29

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av växelriktare

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter

Ej tillgängligt vid besiktning

1/29

Strängdesign
