Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

13 september 2023

Ort

LINKÖPING, Östergötlands län

Skenornas överhäng

Klämmornas placering

Klämmornas överlappning

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Plåttak

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Undercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (30)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (17)Tak 1, SolarEdge: S-Serie (5)Tak 1, Weland Stål: Plåttak (20)Undercentral (9)Varselmärkning (5)Växelriktare (30)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/25

2.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

24/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

3/17

3.1 Klämmornas storlek

Inte godkänd

Montagesystemet på fästen är för små för att användas med den valda panelen. Gäller på boningshuset.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

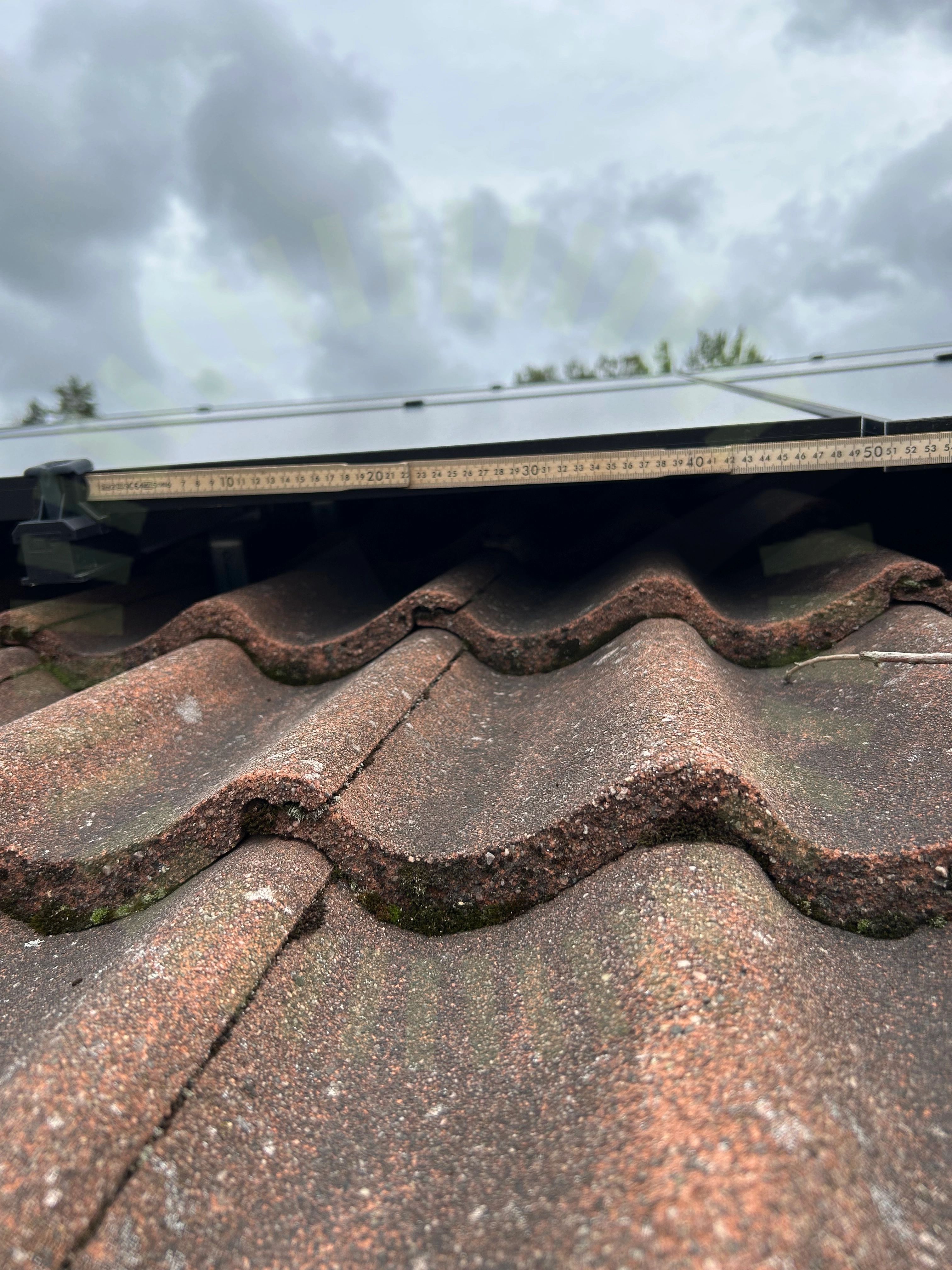

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

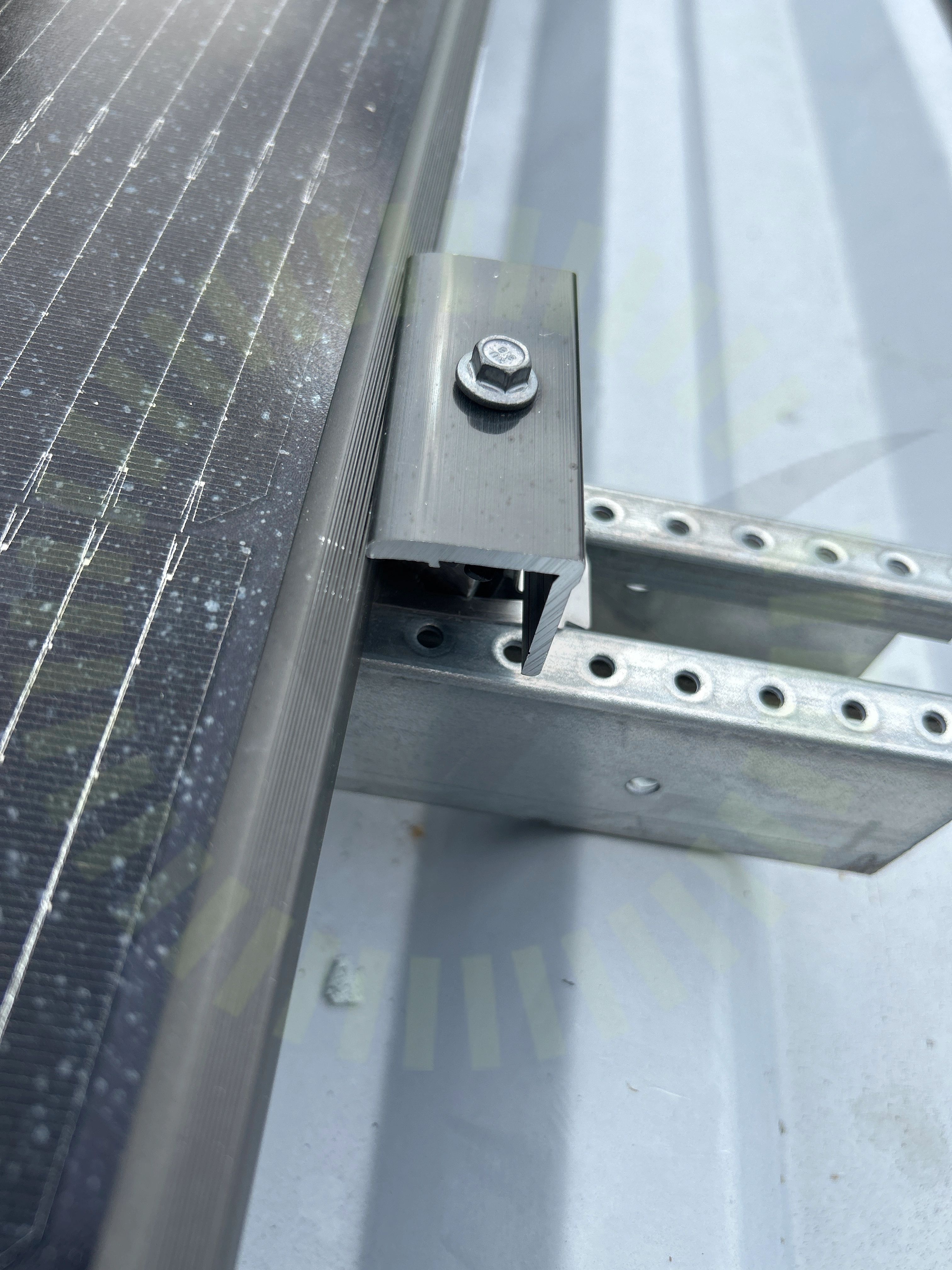

3.3 Klämmornas överlappning

Inte godkänd

De främmande ändklämmorna på plåttaket överlappar inte tillräckligt på panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

Godkända kontrollpunkter

14/17

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Tak 1, Weland Stål: Plåttak

Anmärkningar

3/17

5.1 Främmande material

Inte godkänd

Ändklämmor är inte från Weland. Weland Stål lämnar endast full garanti på hela system levererade från de själva.

Garanti standardprodukter | Version 1 - 200813

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

5.3 Snö- och Vindlastberäkning

Inte godkänd

Panelernas layout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/17

Använd skruv

DC kabel förläggning

Föremål mellan skena och panelram

Infästning skena

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenskarvar

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Undercentral

Anmärkningar

1/6

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6

Böjradie

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/29

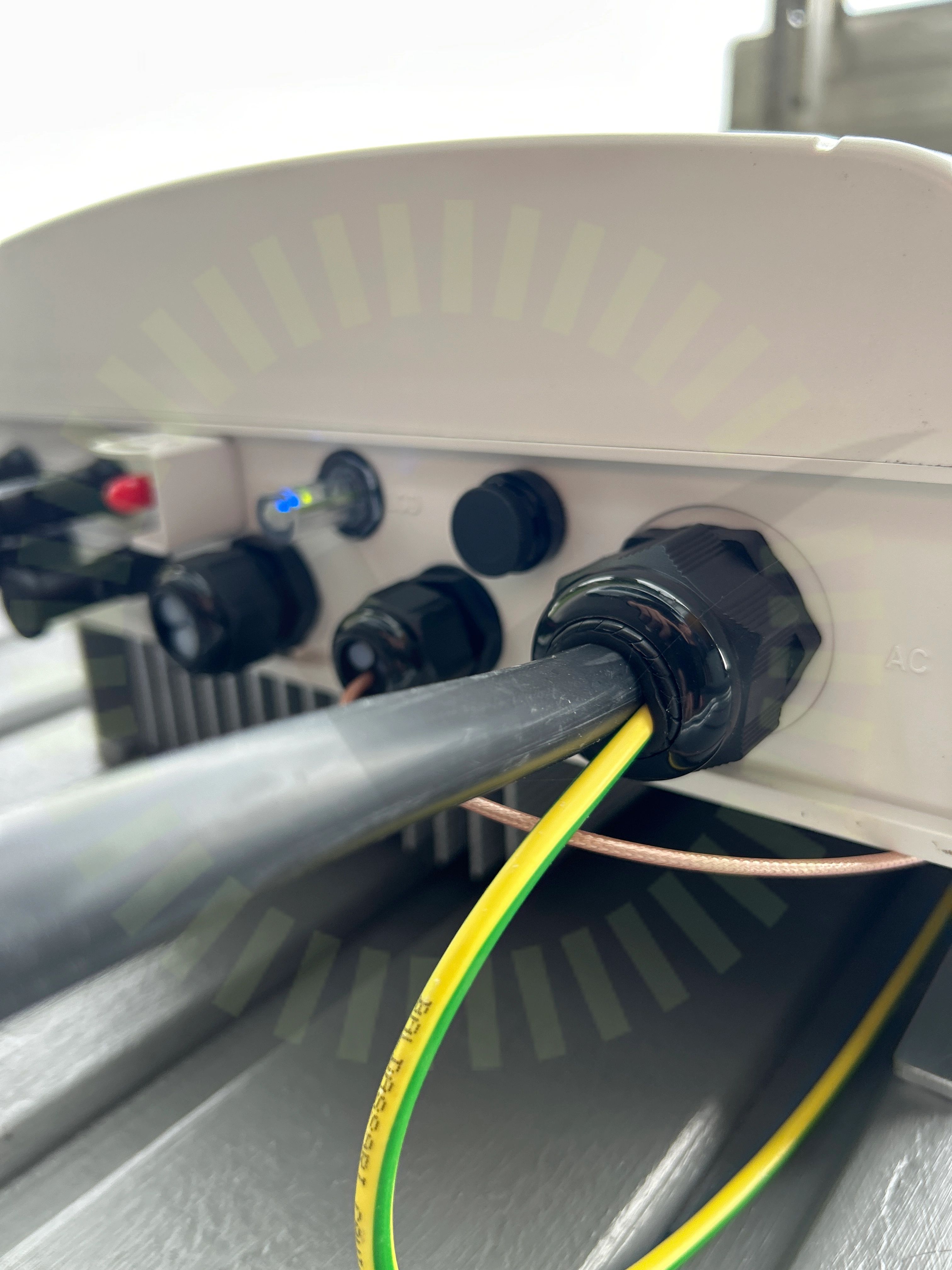

8.1 Förskruvning

Inte godkänd

Två kablar går igenom förskruvning avsedd för en kabel.

Godkända kontrollpunkter

28/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Fastsäkring av växelriktare

Huvudsäkring

Infästning

Kabeldimensionering

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tätningsinsatts

Ventilation

Vinkel

Väderbeständigt material

Växelriktare direkt solljus

Växelriktarens IP klassning

Växelriktarens kontakter
