Besiktningsrapport

9.2

Installation av
Otovo
Datum
2 maj 2024
Ort
Landskrona, Skåne län

Skenans utstick för klämma

Skenans utstick för klämma

Föremål mot bakstycke

Föremål mot bakstycke

Klämmornas placering

Klämmornas placering

Panelkablagets böjradie

Panelkablagets böjradie
91% godkända
9% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Optimerare

Tigo TS4-A-O

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter
1/3
Avtal

Batteri

Anmärkningar
1/15
2.1 Avstånd närliggande objekt

Överenskommelse

Kund har godkänt placeringen av batteri.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12
Godkända kontrollpunkter
14/15
Batteri PE
DC anslutning batterimodul
DC anslutning växelriktare
Fastsäkring av produkt
Lutning
Sammansättning av komponenter
Signalkabel batterikomponenter
Signalkabel växelriktare
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd

Smartmätare

Godkända kontrollpunkter
3/3
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar
3/24

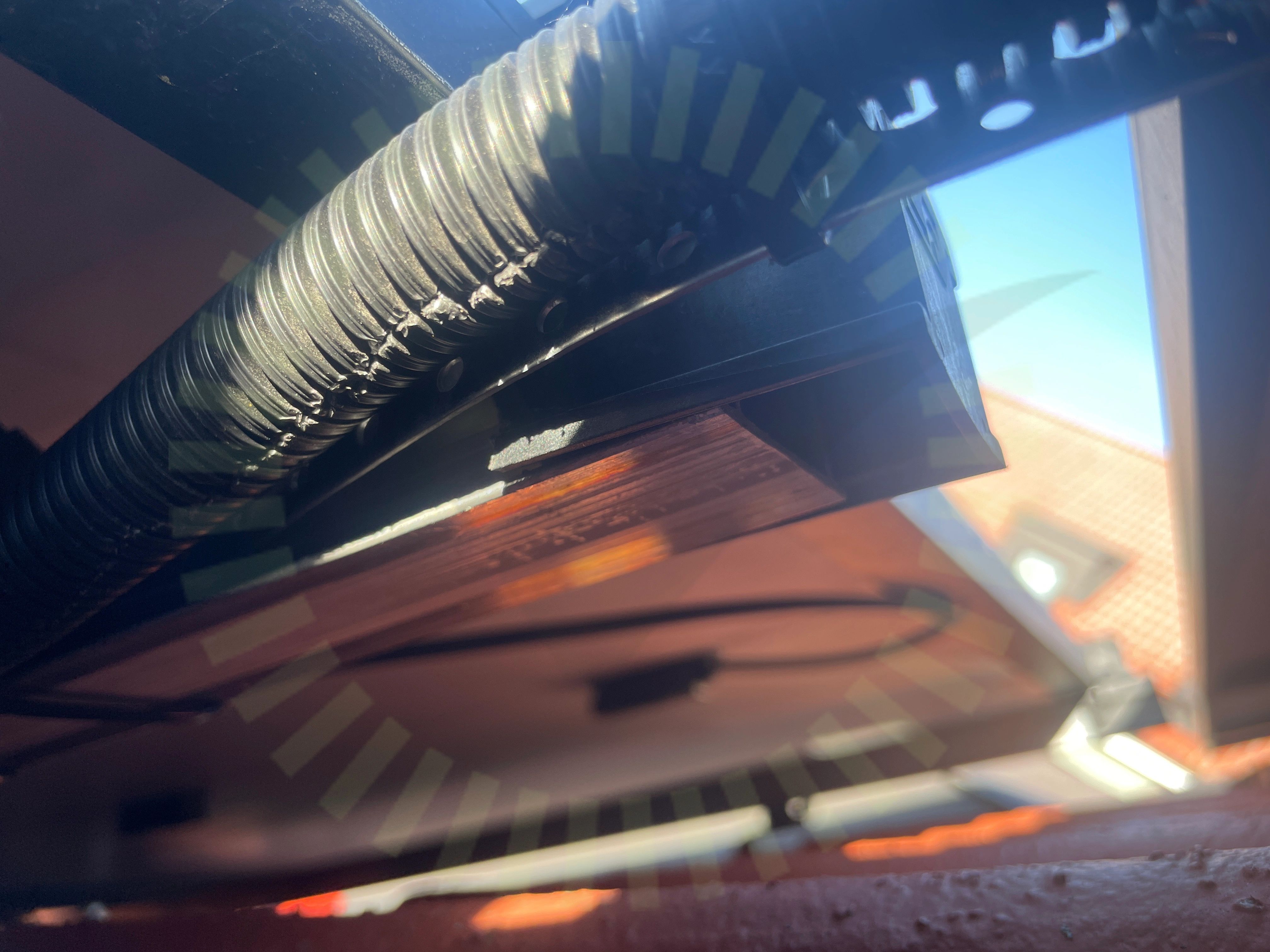

Skenans utstick för klämma
4.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
4.2 Snö- och Vindlastberäkning

Inte godkänd

En komplett lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
4.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning
Godkända kontrollpunkter
21/24
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Förstärkningsskruv
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Ovanliggande takpanna
Panelstorlek
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takets lutning
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material

Tak 1, Longi: LR5-54HTB

Anmärkningar
3/18
Föremål mot bakstycke
5.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

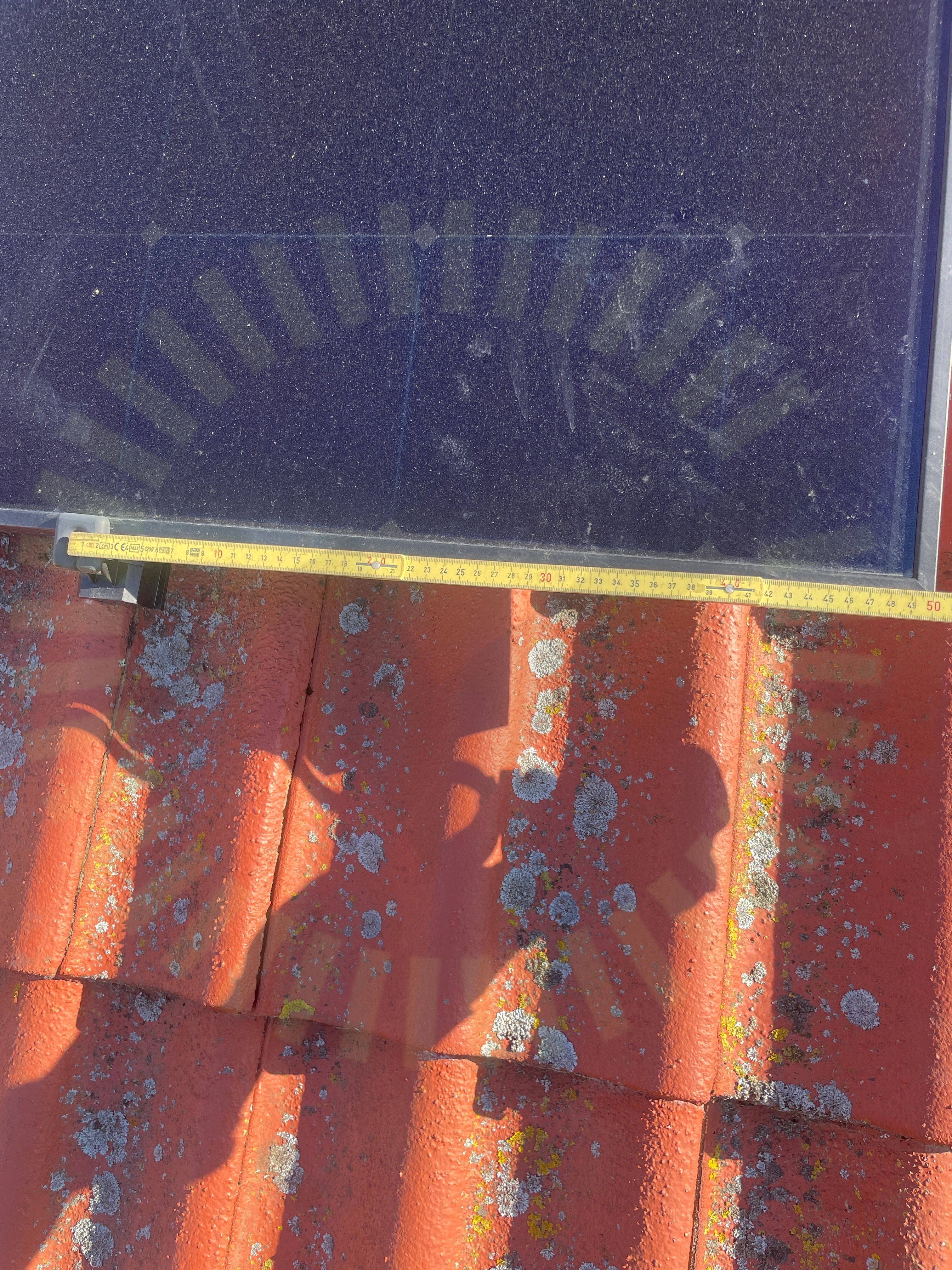

Klämmornas placering
5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15 / Longi: Clamping zone certificate 20231019V3

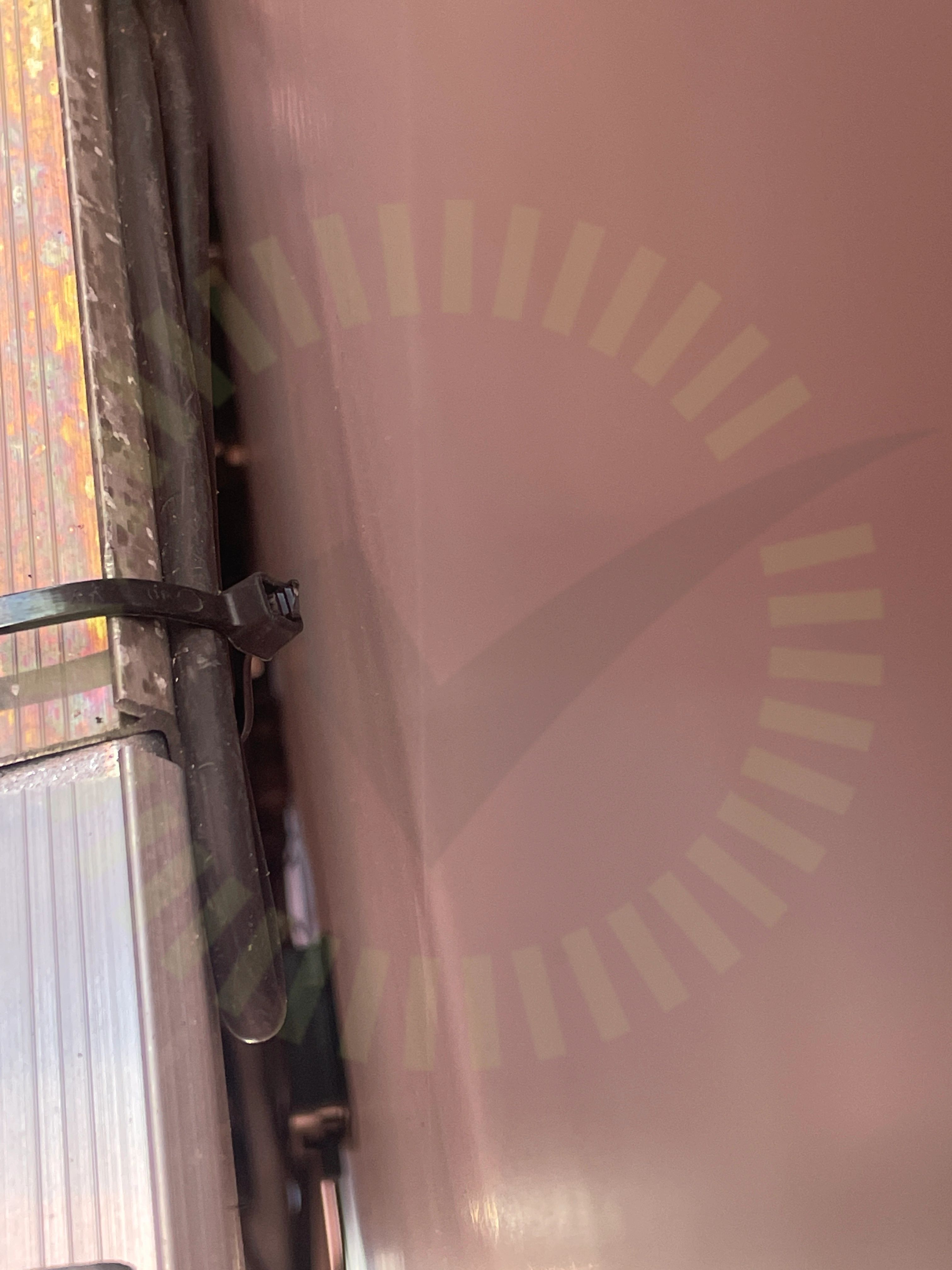

Panelkablagets böjradie
5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules V18, Sida 21
Godkända kontrollpunkter
15/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning

Tak 1, Tigo TS4-A-O

Godkända kontrollpunkter
6/6
DC Kontakter
Fastsäkring av produkt
Infästning
Kabeluppfästning
Placering
Skada

Undercentral

Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
1/35
9.1 Avstånd närliggande objekt

Överenskommelse

Kund har godkänt placering av växelriktare.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Godkända kontrollpunkter
32/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/35
DC Max Ström
Strängdesign
Institutet för Solenergikvalitet
En oberoende besiktning av dina solceller

Jämför leverantörer

Kundtjänst

Helgfria vardagar 9-12 och 13-15

010-303 07 40

info@solenergikvalitet.se

Mer information

Personlig integritet

Hantera kakor

GDPR

Sociala medier

Facebook
