2.1 Dokumentation: Växelriktare
RekommendationResultatrapporten från projektering av växelriktaren saknas.
Besiktningsrapport
6.3
Installation genom
Cell Solar Nordic
Datum
30 september 2021
Ort
Huddinge, Stockholms län
80% godkända20% ej godkända
Om installationen
PanelerSTPXXXS - A72/Vfhb
OptimerareP370-P505
MontagesystemCrossHook 3S: SingleRail
VäxelriktareSE15k
Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2SkadaSkräp
Dokumentation
Anmärkningar
2/52.2 Dokumentation: Snö- och Vindlastberäkning
Inte godkändTillverkarens montageanvisningar
Godkända kontrollpunkter
3/5Dokumentation: Drift och underhållDokumentation: FlashlistaDokumentation: Strängschema
K2: CrossHook 3S: SingleRail
Anmärkningar
6/153.1 Infästning: CC mått
Inte godkändInfästningen är inte monterad med korrekt CC mått.
Tillverkarens anvisningar

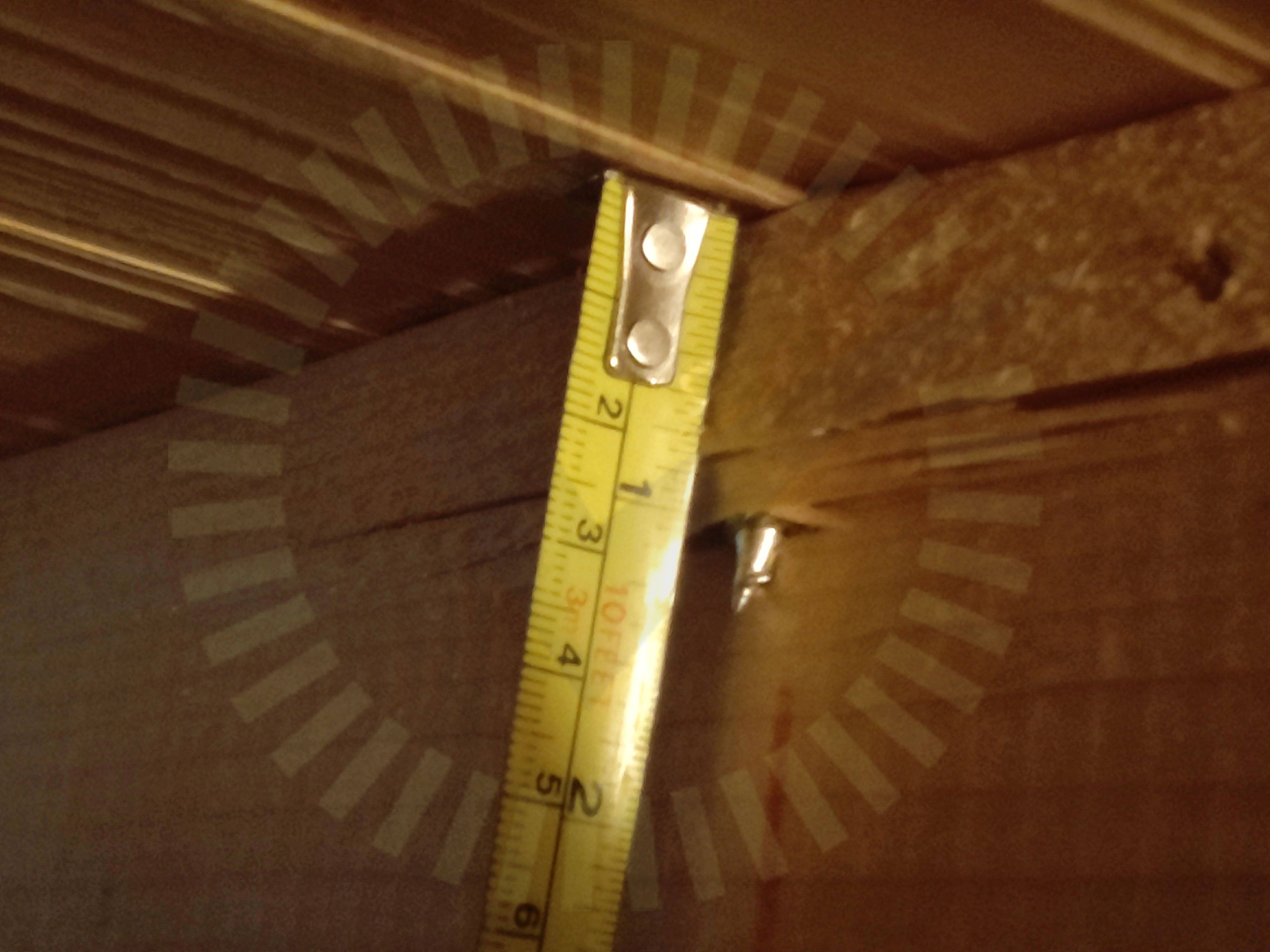

3.2 Infästning: Infästning Takstol
Inte godkändInfästningen ska stämma överens med tillverkarens manualer och instruktioner.
Tillverkarens anvisningar

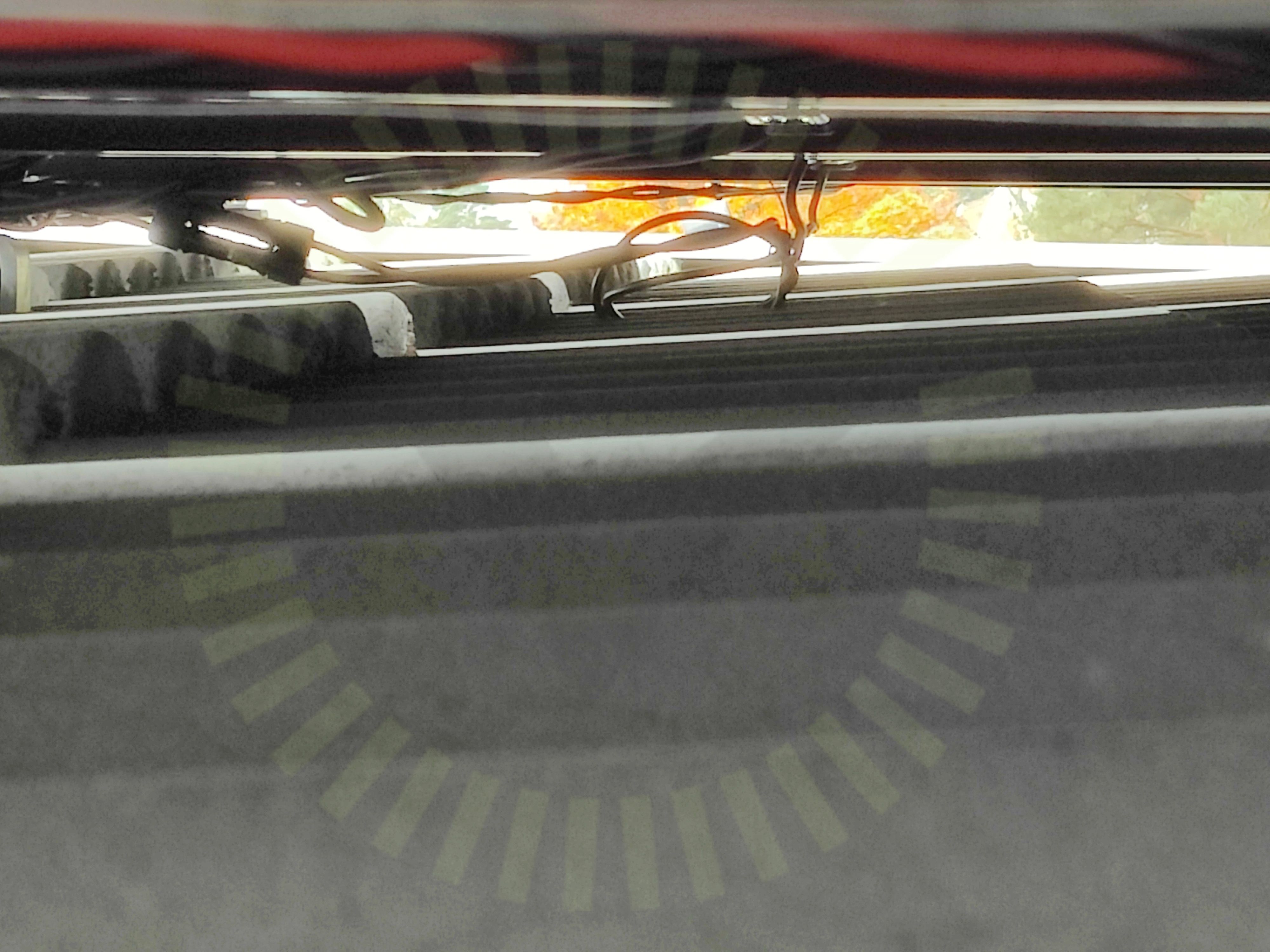

3.3 Likströmskabel: Uppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

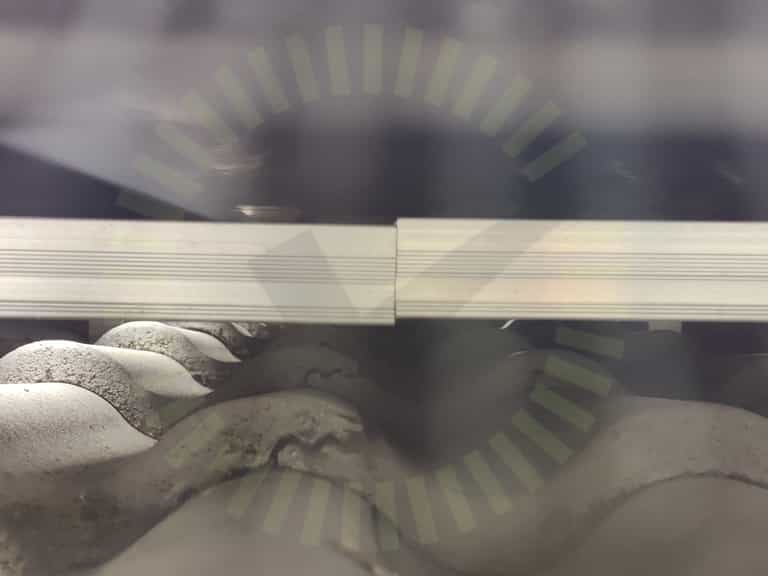

3.4 Skenor: Skarv
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerat.
Tillverkarens anvisningar

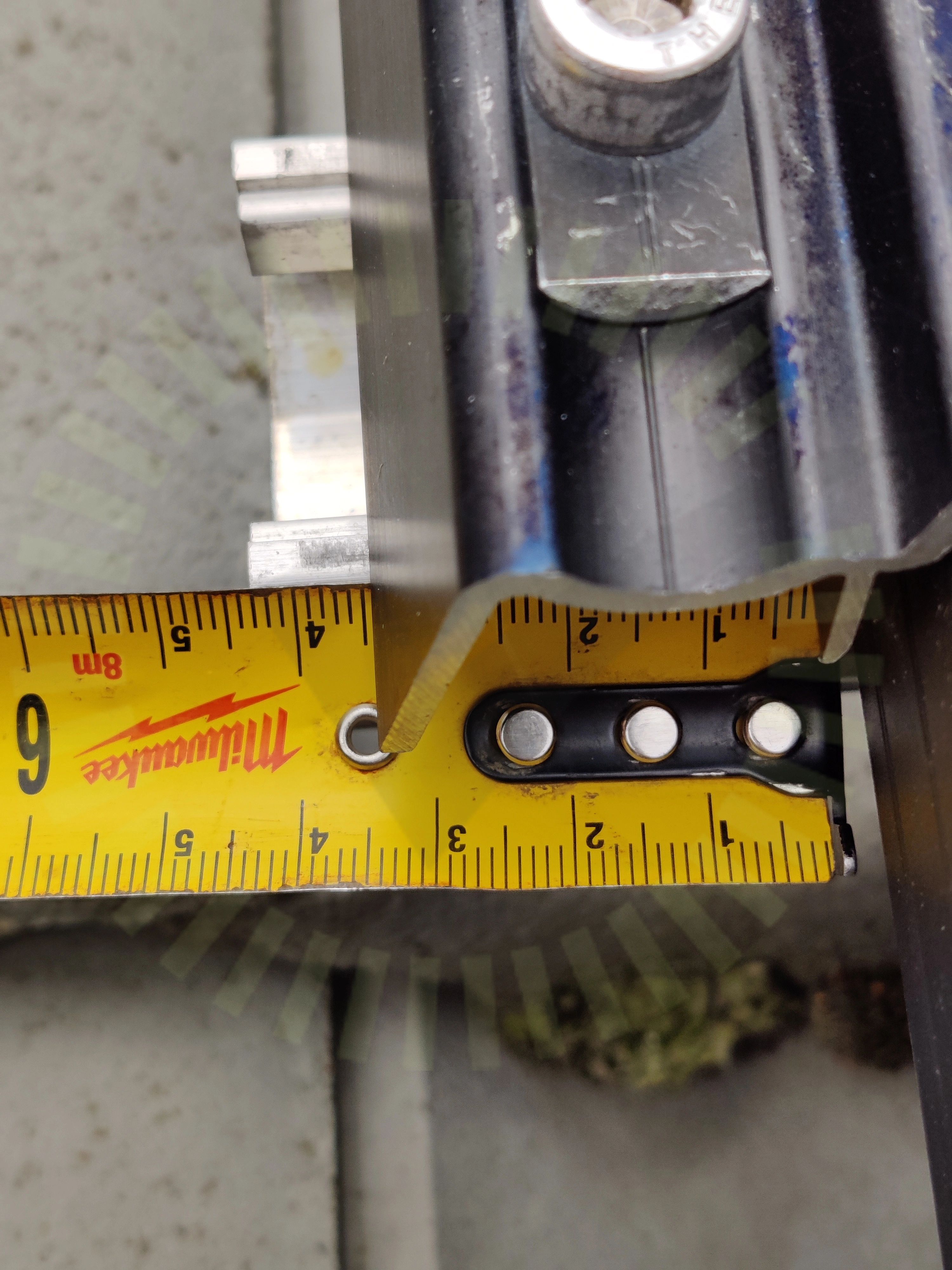

3.5 Skenor: Slutfäste
Inte godkändPanelens slutfäste är inte korrekt installerat.
Tillverkarens anvisningar

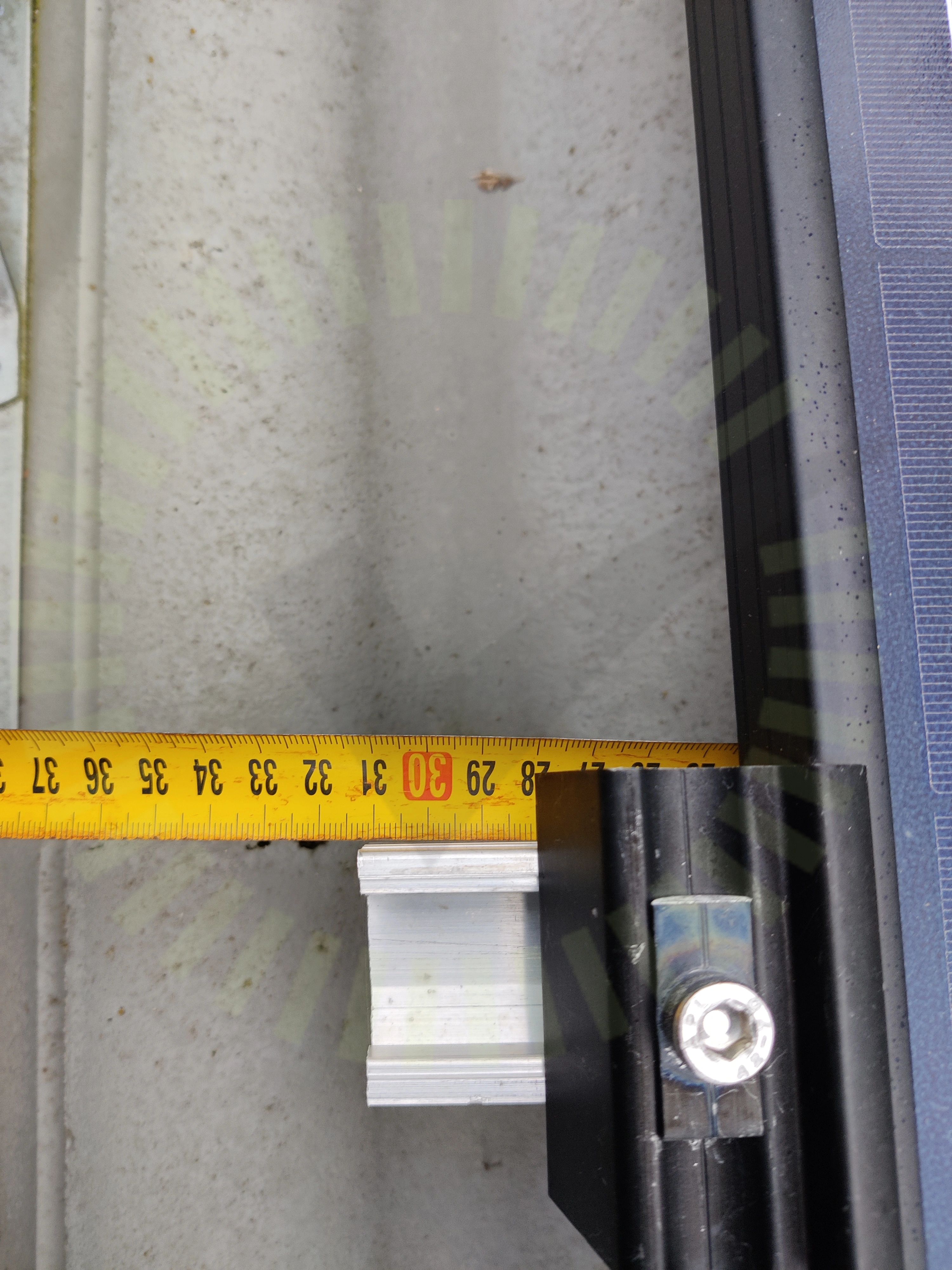

3.6 Skenor: Överhäng
Inte godkändÖverhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.
Tillverkarens anvisningar
Godkända kontrollpunkter
9/15Infästning: Avstånd pannaInfästning: UrspårningLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: SkadorMontagesystem: TaklutningSkenor: Infästning
SolarEdge: P370-P505
Anmärkningar
2/4

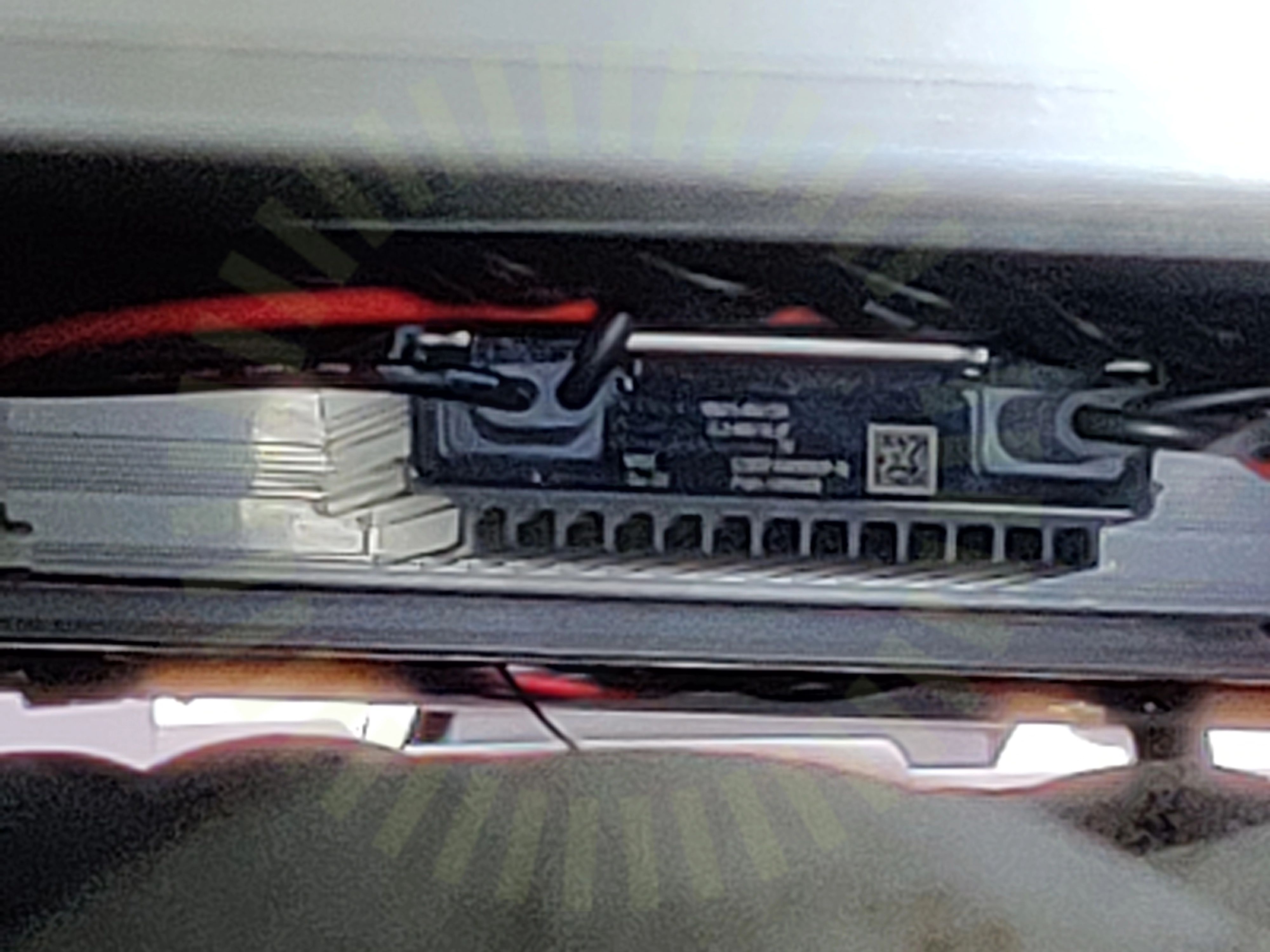

4.1 Optimerare: Dragavlastade
Inte godkändKablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.
Tillverkarens anvisningar

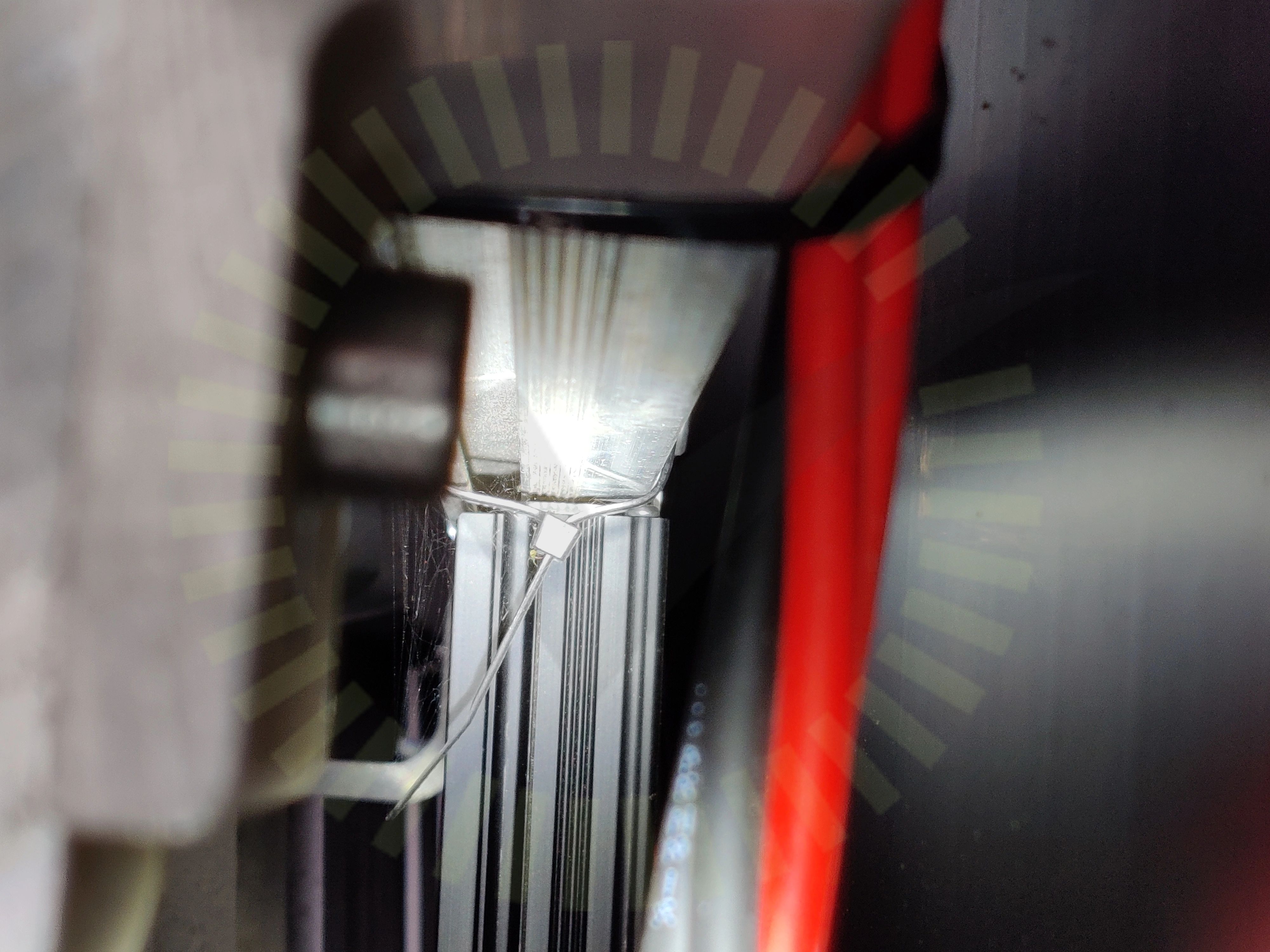

4.2 Optimerare: Placering
Inte godkändOm optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.
Tillverkarens anvisningar
Godkända kontrollpunkter
1/4Optimerare: Fastsäkring av produkt
Ej tillgängligt vid besiktning
1/4Optimerare: Kontakter
SolarEdge: SE15k
Anmärkningar
1/285.1 Växelriktare: Placering: Utrymme
Inte godkändVäxelriktaren bör placeras utom räckhåll för barn, djur och mekanisk påverkan.
Tillverkarens anvisningar
Godkända kontrollpunkter
25/28Elektriskt: KabeldimensionElektriskt: SäkringarTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: Yttre påverkanTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVarselmärkning: Varning för likströmVäxelriktare: Placering: VentilationVäxelriktare: El: DimensioneringVäxelriktare: El: DubbelisoleradVäxelriktare: El: KontakterVäxelriktare: InternetVäxelriktare: Placering: AvståndVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: Värmeutveckling
Ej tillgängligt vid besiktning
2/28Transportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabel
SunTech: STPXXXS - A72/Vfhb
Anmärkningar
3/15

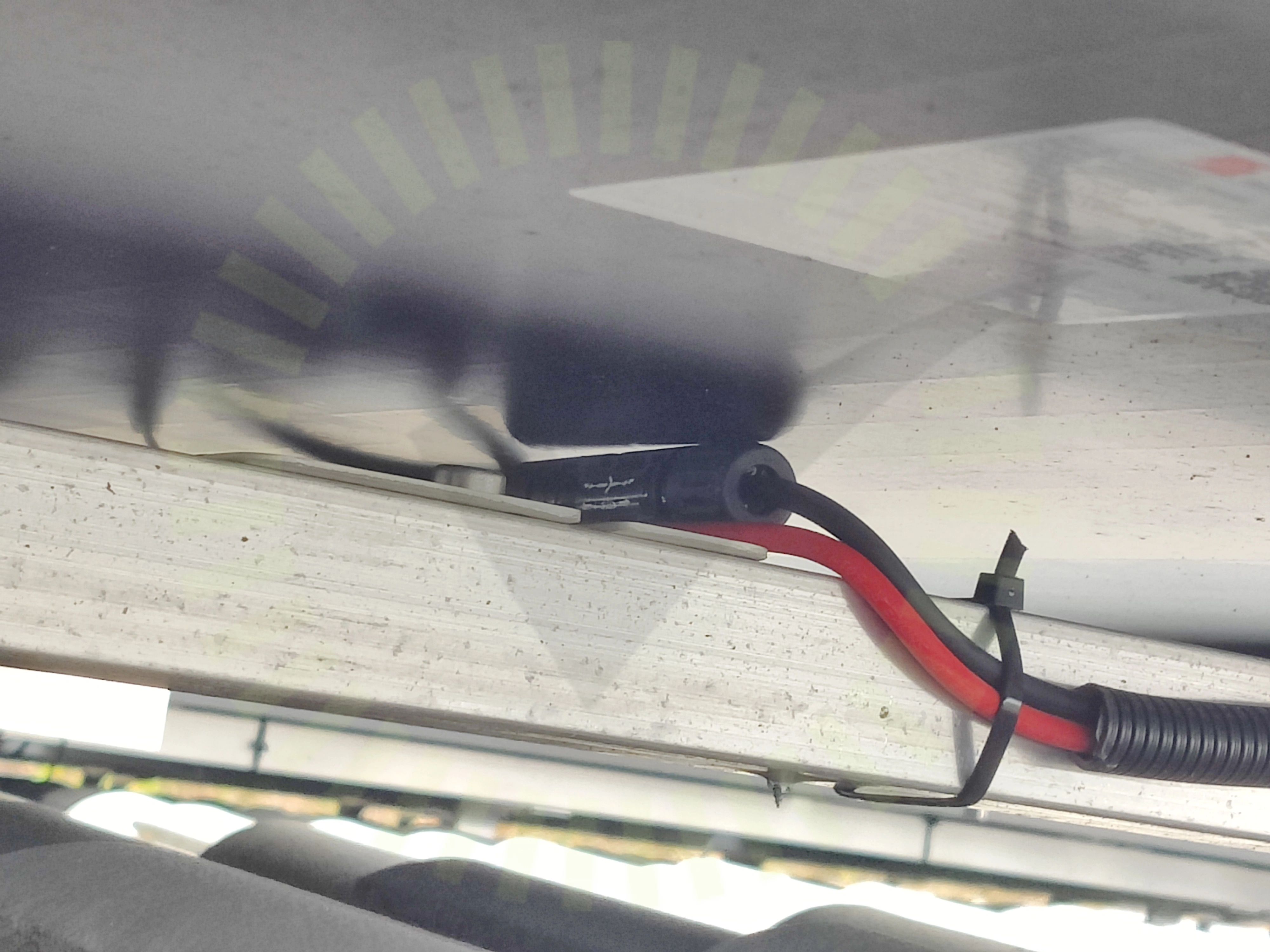

6.1 Solpaneler: Bakstycke: Föremål
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Tillverkarens montageanvisningar

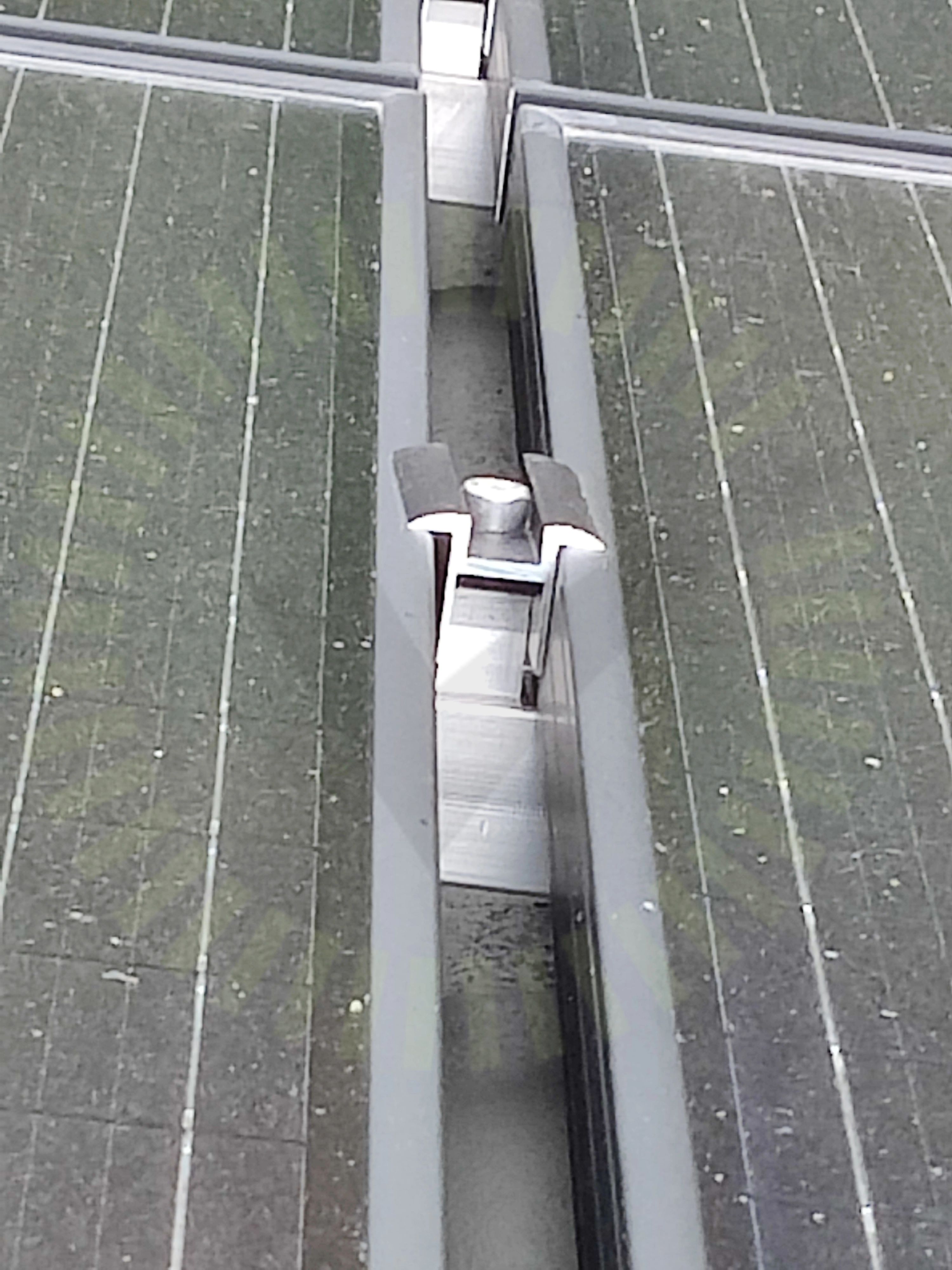

6.2 Solpaneler: Fästen: Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Tillverkarens anvisningar

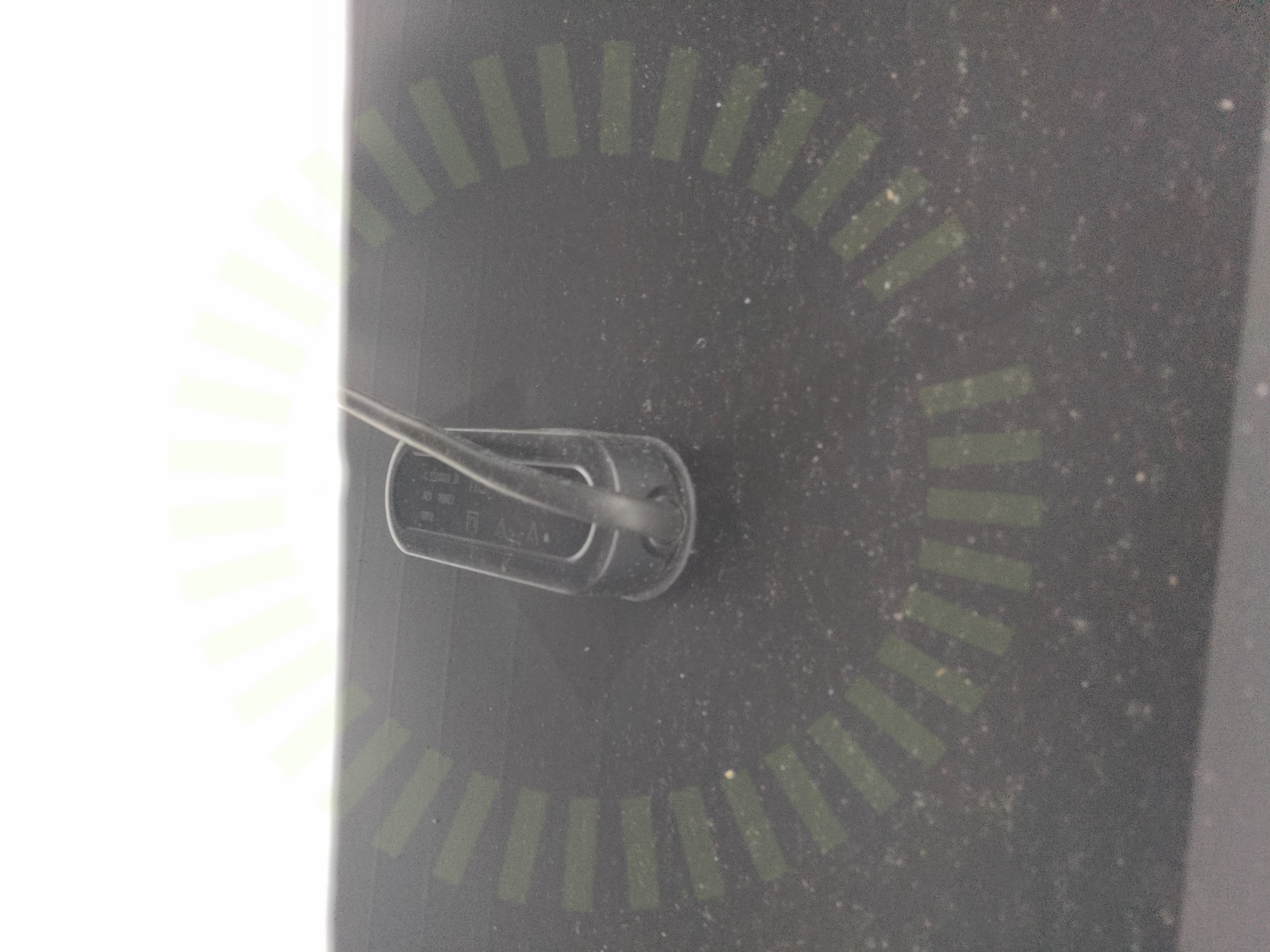

6.3 Solpaneler: Kablar: Dragavlastade
Inte godkändLedare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/15DC: EMCSolpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: SkadorSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Glas: SkadorSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: SkadorSolpaneler: Skugga
