Besiktningsrapport

9.9

Installation genom

Nova Solar

Datum

16 januari 2025

Ort

Brännö, Västra Götalands län

Ändklämmor

Anslutning av ledare

Kabelinföringar

Föremål mot bakstycke

96% godkända

4% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SAJ: R6-(3-15K)-T2

Tillbehör

Säkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Nordmount Panntak: Bärläkt (25)Tak 1, Trina: TSM-NEG9RC.27 (13)Varselmärkning (4)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

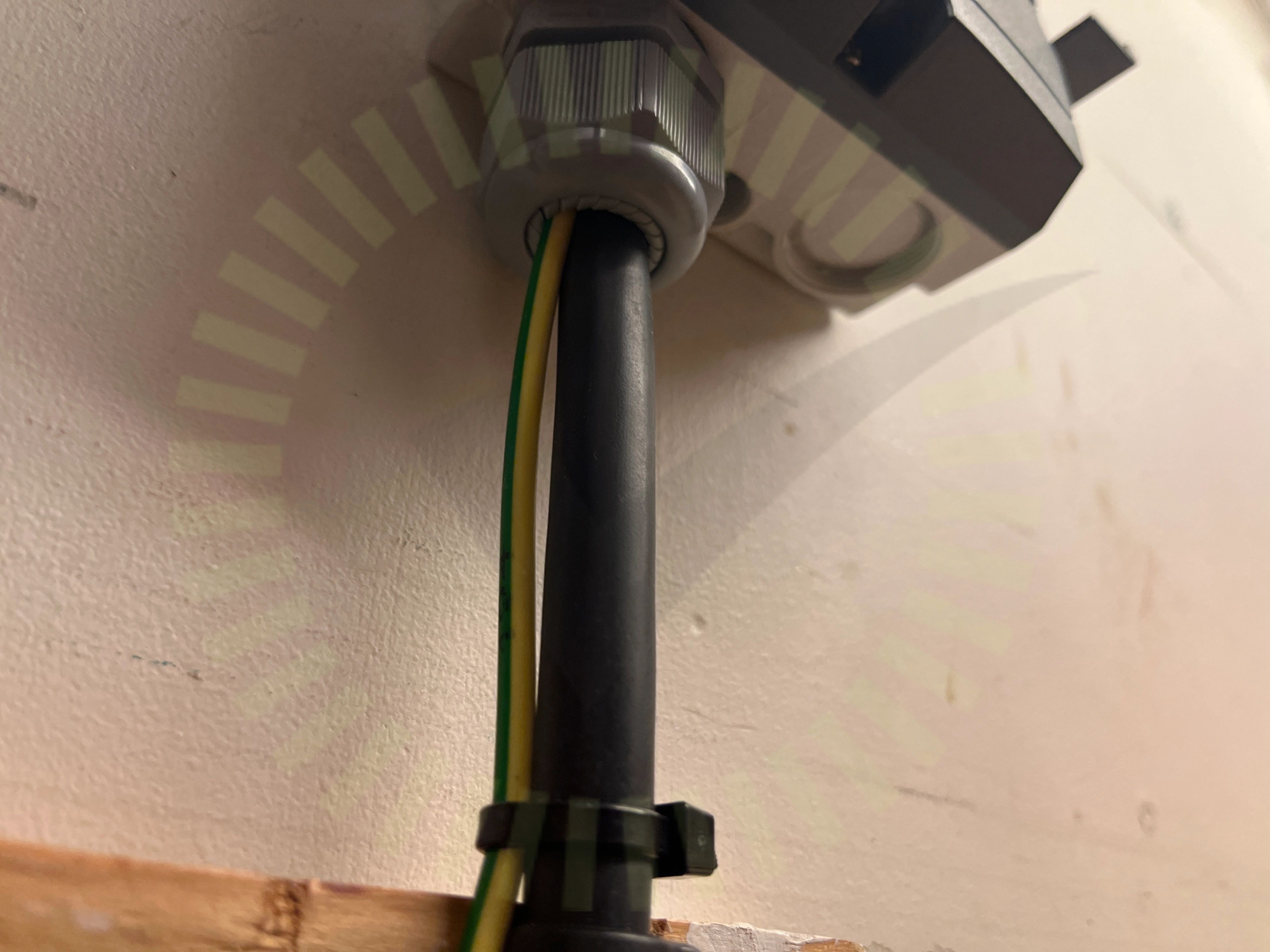

2.1 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/25

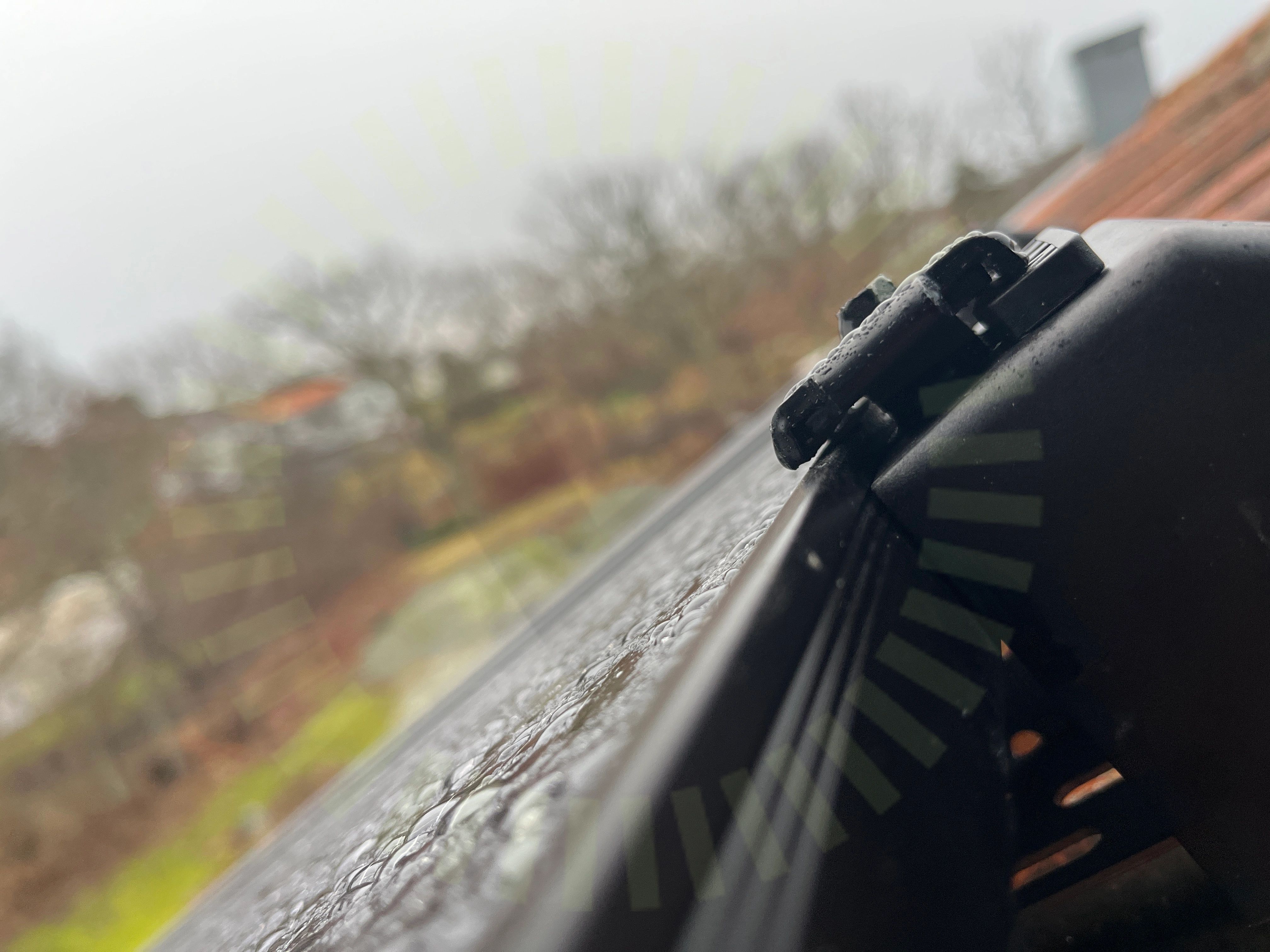

3.1 Ändklämmor

Inte godkänd

Ändklämma ligger inte korrekt emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

Godkända kontrollpunkter

24/25

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Stående skenor

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

1/13

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Godkända kontrollpunkter

11/13

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/35

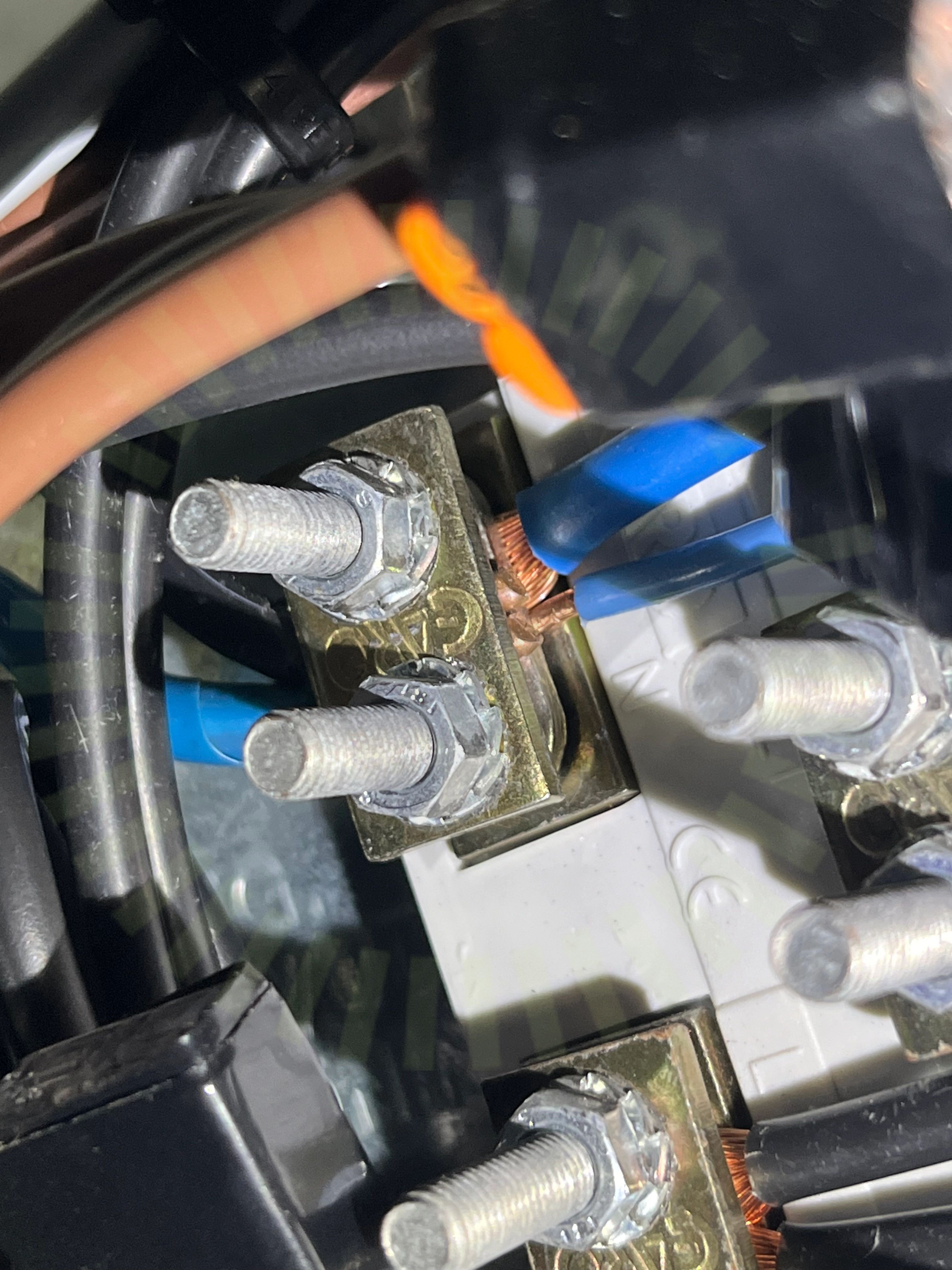

6.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad. Detta gäller även i säkerhetsbrytaren.

SS 436 40 00 (134.1.4)

Godkända kontrollpunkter

34/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning
