Besiktningsrapport

6.3

Installation genom

Otovo

Datum

10 december 2021

Ort

Vallentuna, Stockholms län

Skenor: Skarv

Solpaneler: Kablar: Dragavlastade

Likströmskabel: Uppfästning

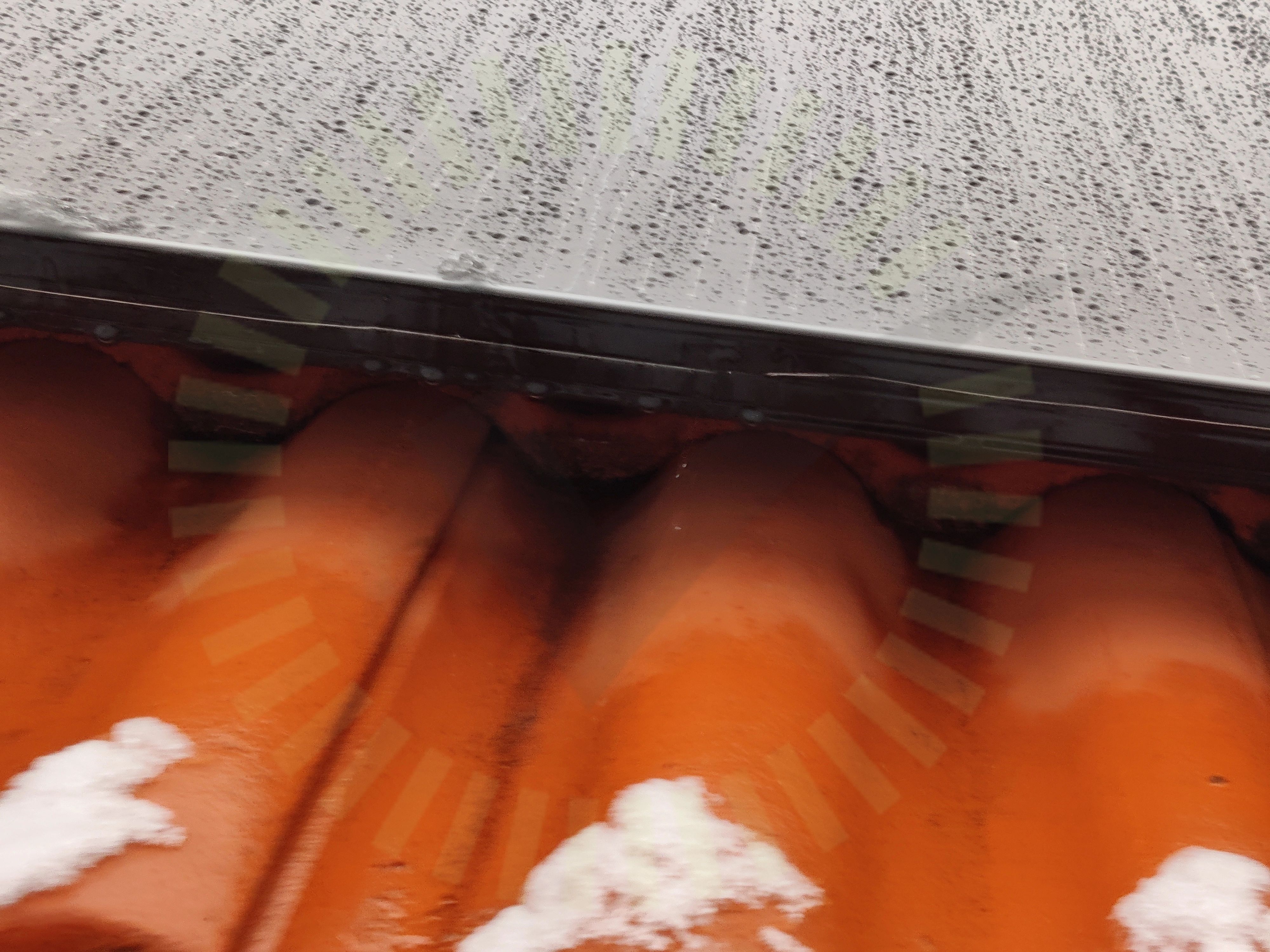

+ 2

76% godkända24% ej godkända

Om installationen

PanelerSTPXXXS - C54/U

MontagesystemSingleRail: CrossHook 3S

VäxelriktareSUN2000-(3KTL-10KTL)-M1

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

2/30

3.1 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

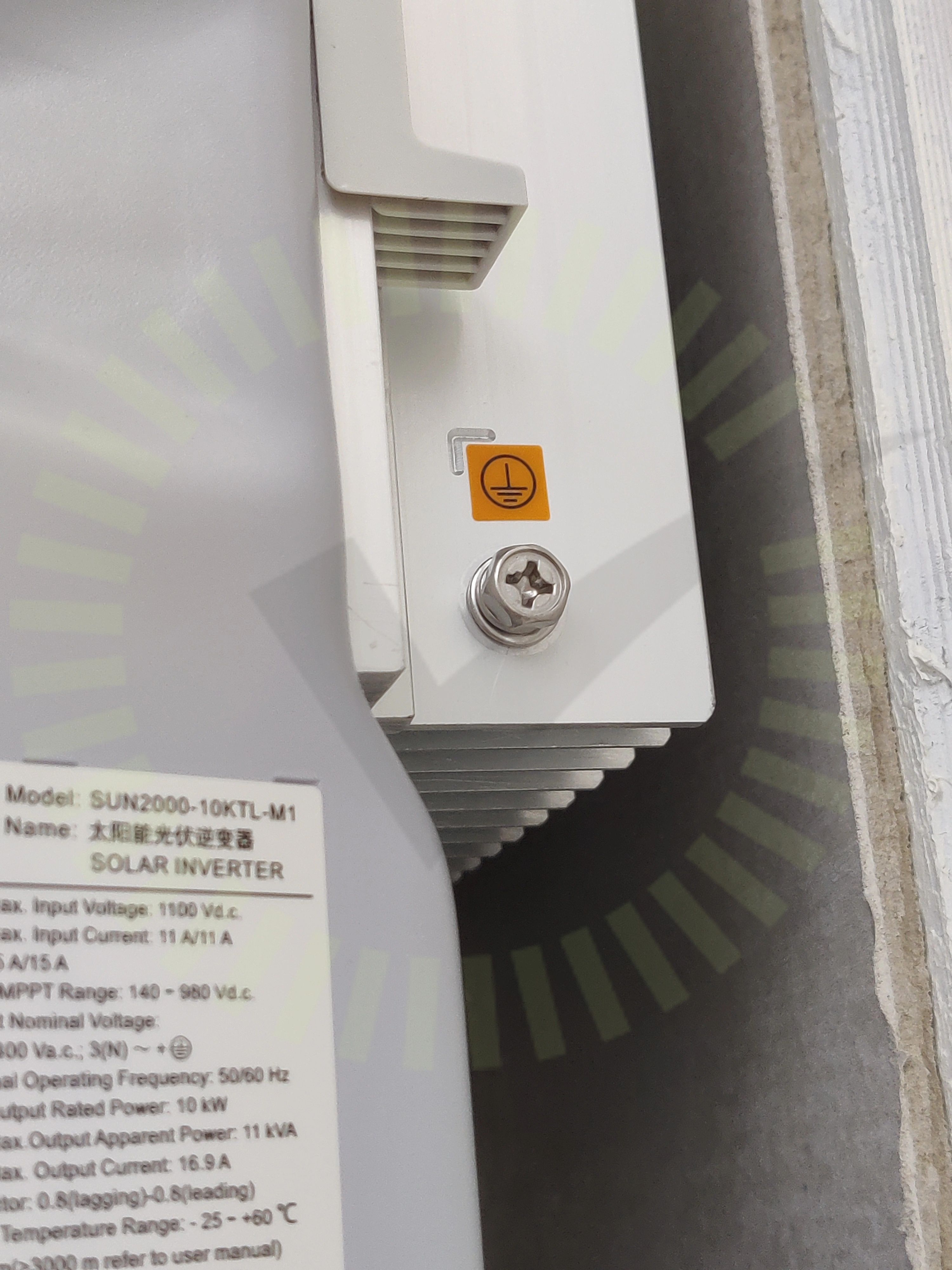

3.2 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

Godkända kontrollpunkter

26/30

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: UtrymmeVäxelriktare: Skador

Ej tillgängligt vid besiktning

2/30

Transportsträckor DC: Genomföringar Varselmärkning: Tillförlitligt fäst

K2: SingleRail: CrossHook 3S

Anmärkningar

7/11

4.1 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

4.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

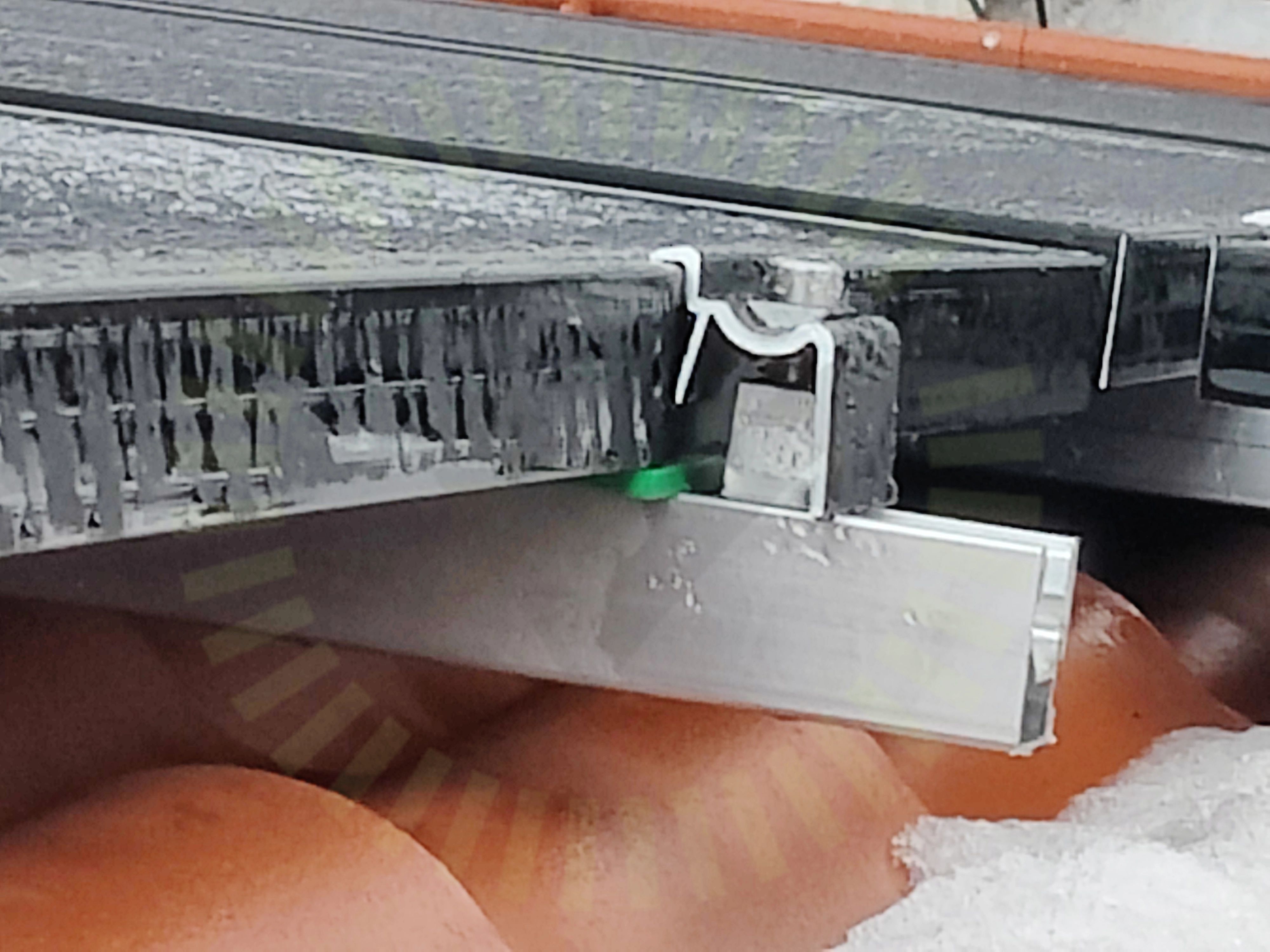

4.3 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

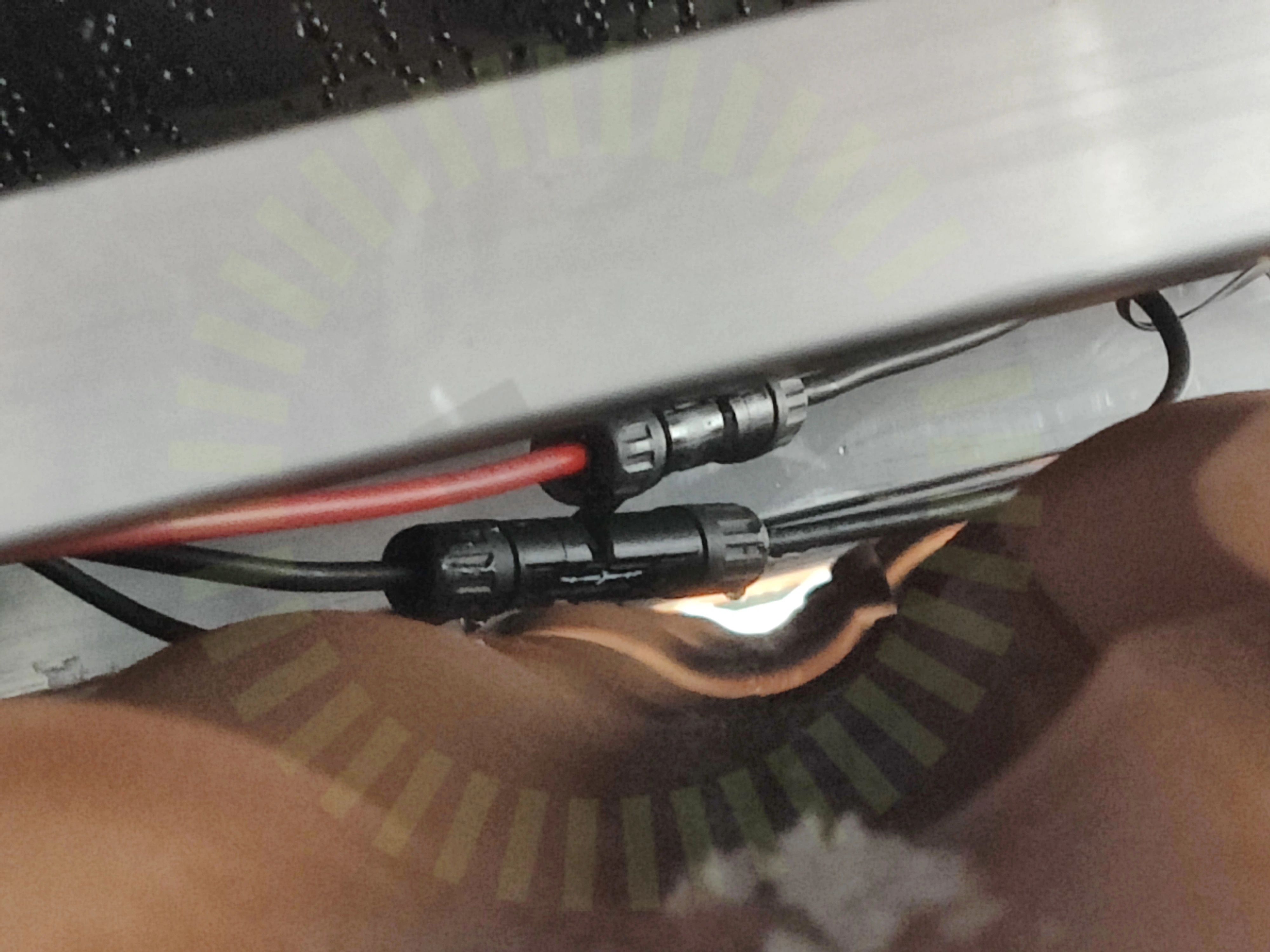

4.4 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.5 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

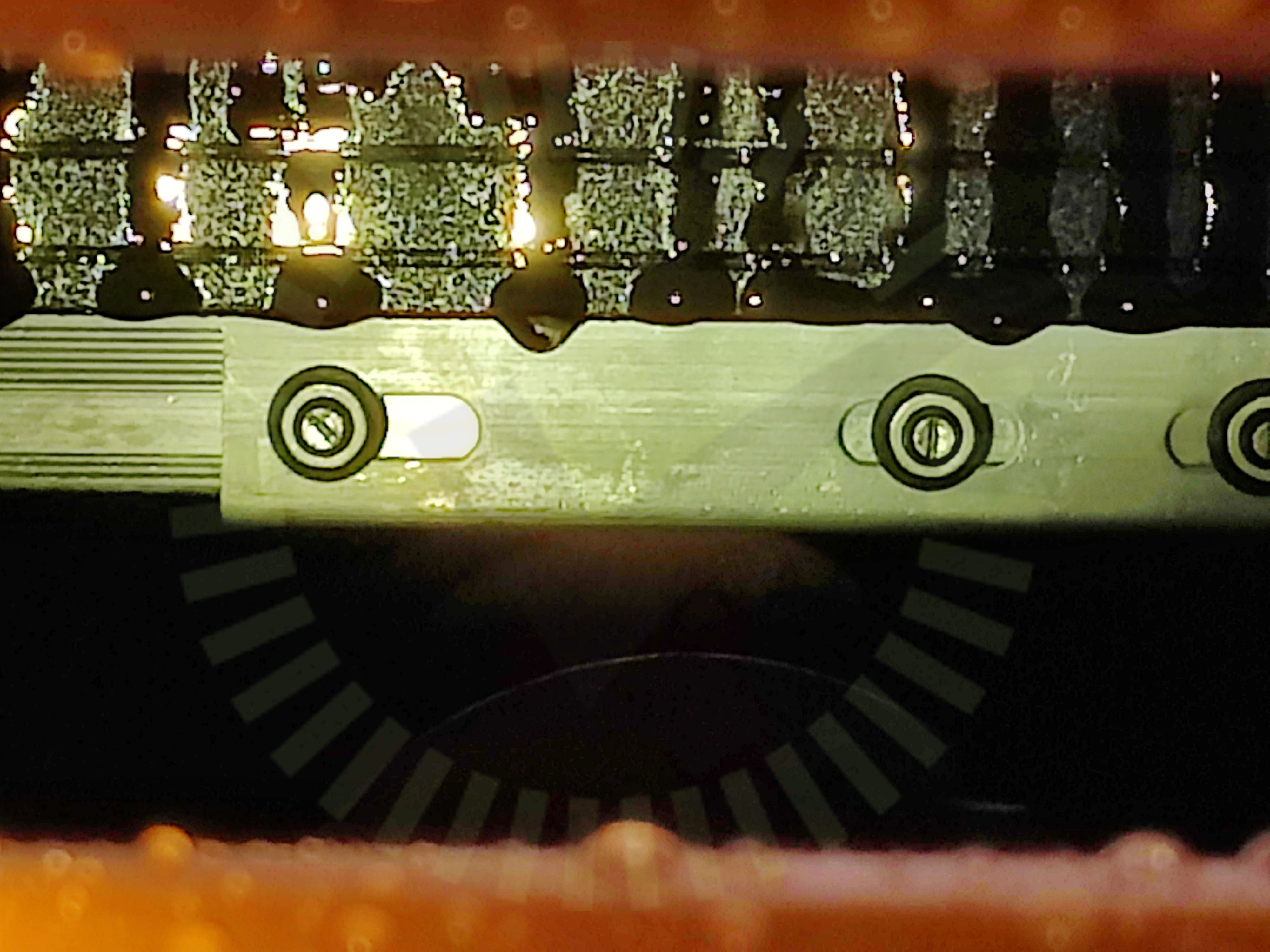

4.6 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

4.7 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/11

Fästen: SlutfästeLikströmskabel: Väderbeständigt materialMontagesystem: SkadorMontagesystem: Taklutning

SunTech: STPXXXS - C54/U

Anmärkningar

3/13

5.1 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

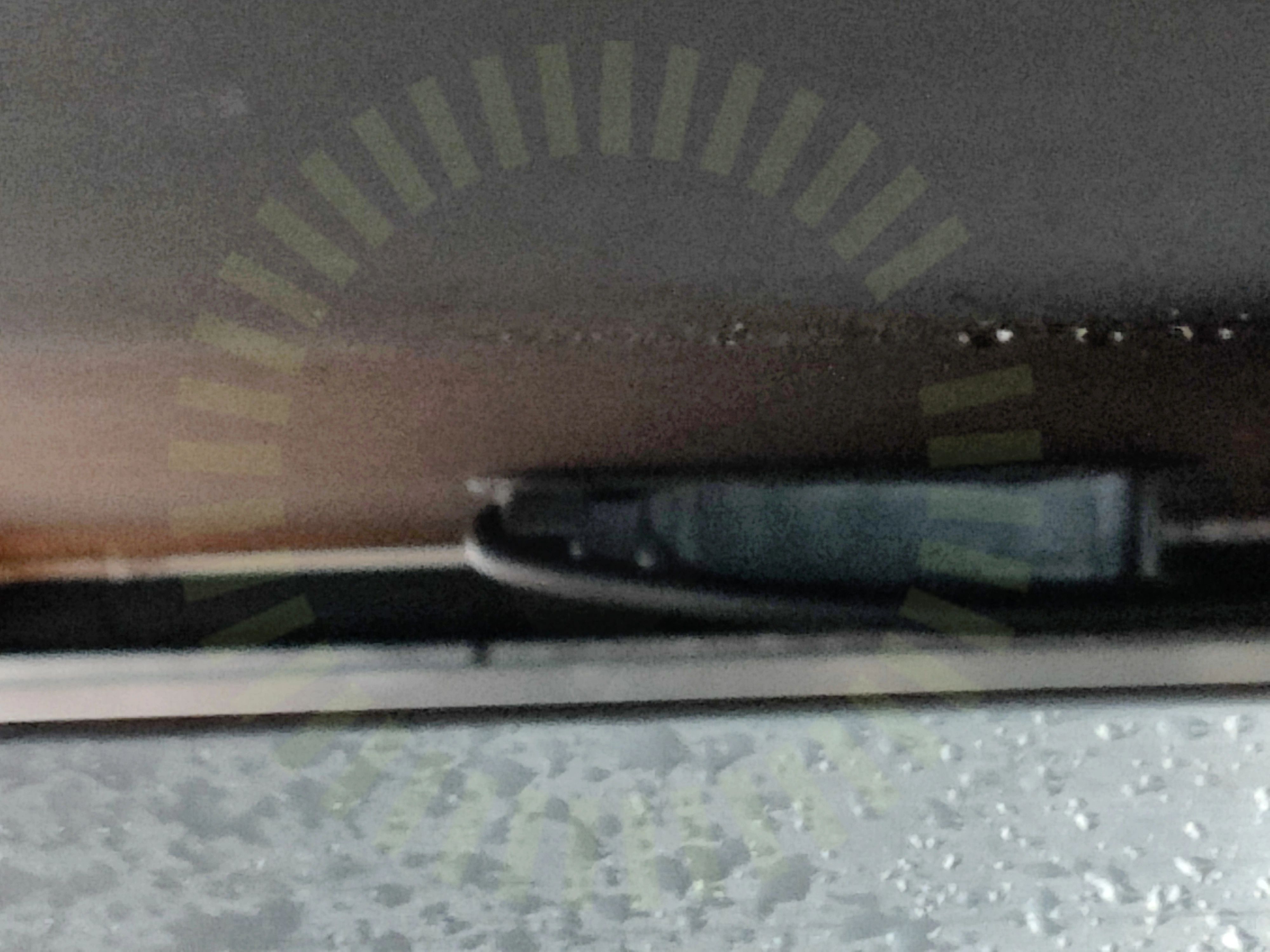

5.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

5.3 Solpaneler: Skador

Inte godkänd

Skador noterade på panelerna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/13

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: MellanrumSolpaneler: Skugga

Ej tillgängligt vid besiktning

1/13

DC: EMC
