Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

4 maj 2023

Ort

Veberöd, Skåne län

Kabeluppfästning

Skenornas infästning

Förstärkningsskruv

+ 6

85% godkända

15% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.08

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Säkerhetsbrytare DC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Säkerhetsbrytare DC (6)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Trina: TSM-DE09.08 390-405W (13)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/12

2.1 Batteri PE

Inte godkänd

Fel typ av kabel är använd för jord till batteri, skall vara gul/grön.

Godkända kontrollpunkter

11/12

Avstånd

Avstånd till växelriktare

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Säkerhetsbrytare DC

Anmärkningar

1/6

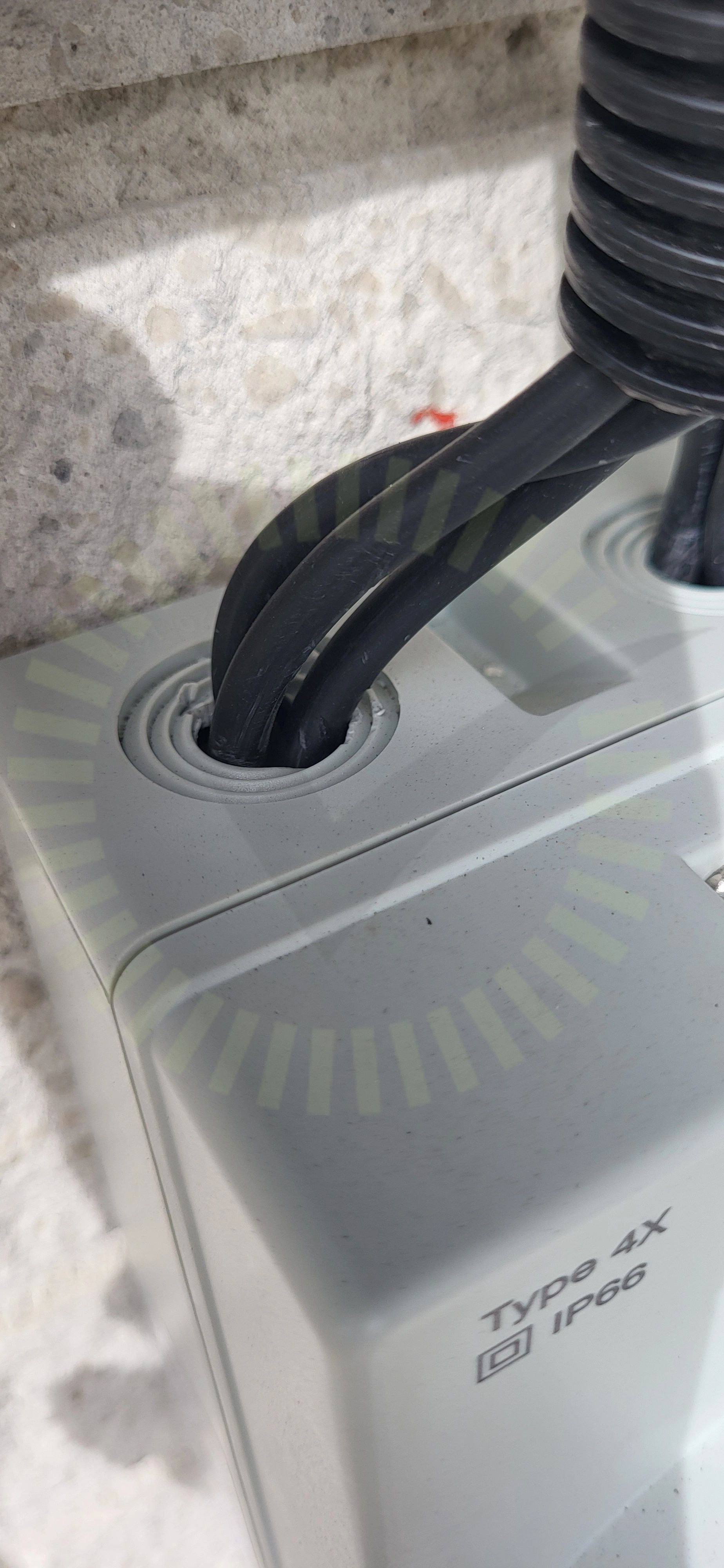

3.1 Förskruvningar

Inte godkänd

Förskruvningar saknas vilket gör att det inte håller tätt.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/26

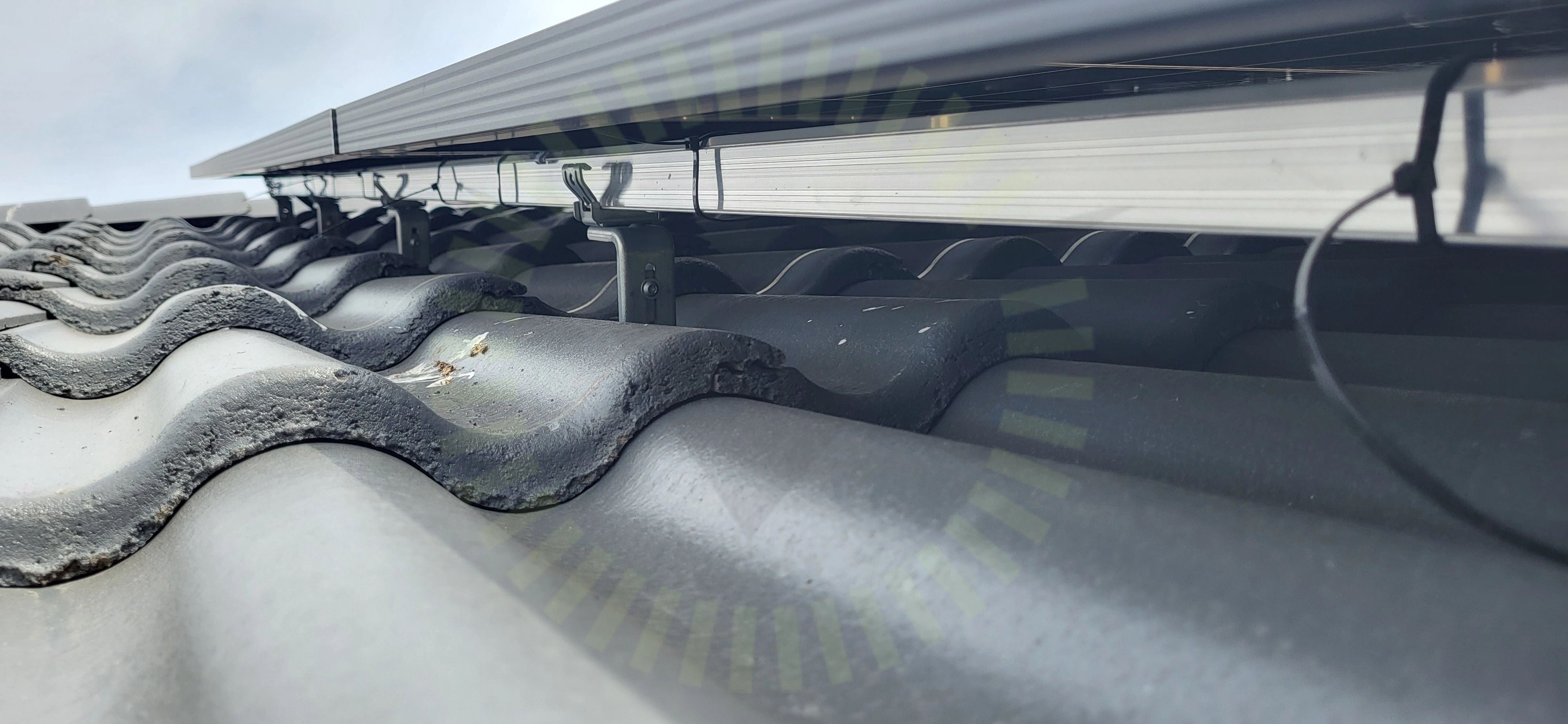

4.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

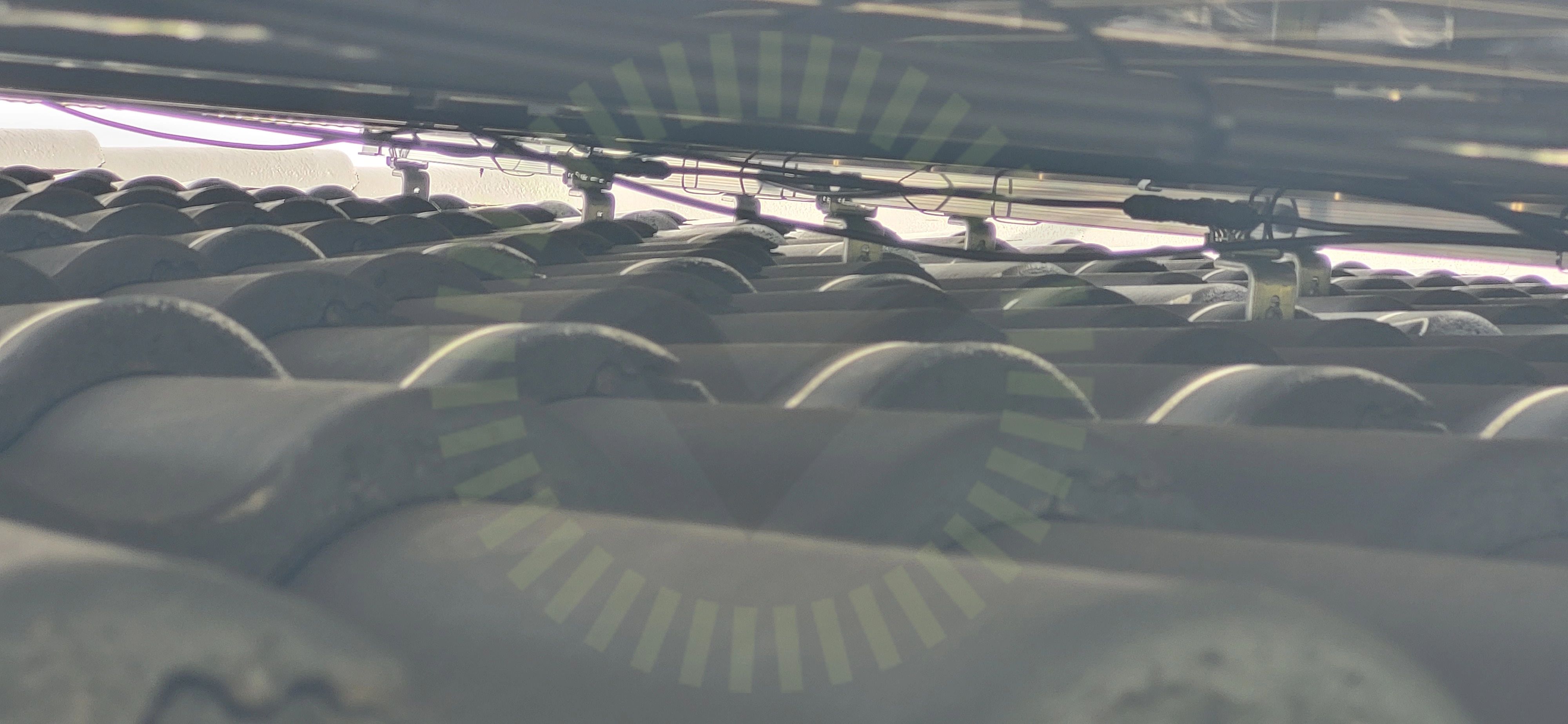

4.2 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

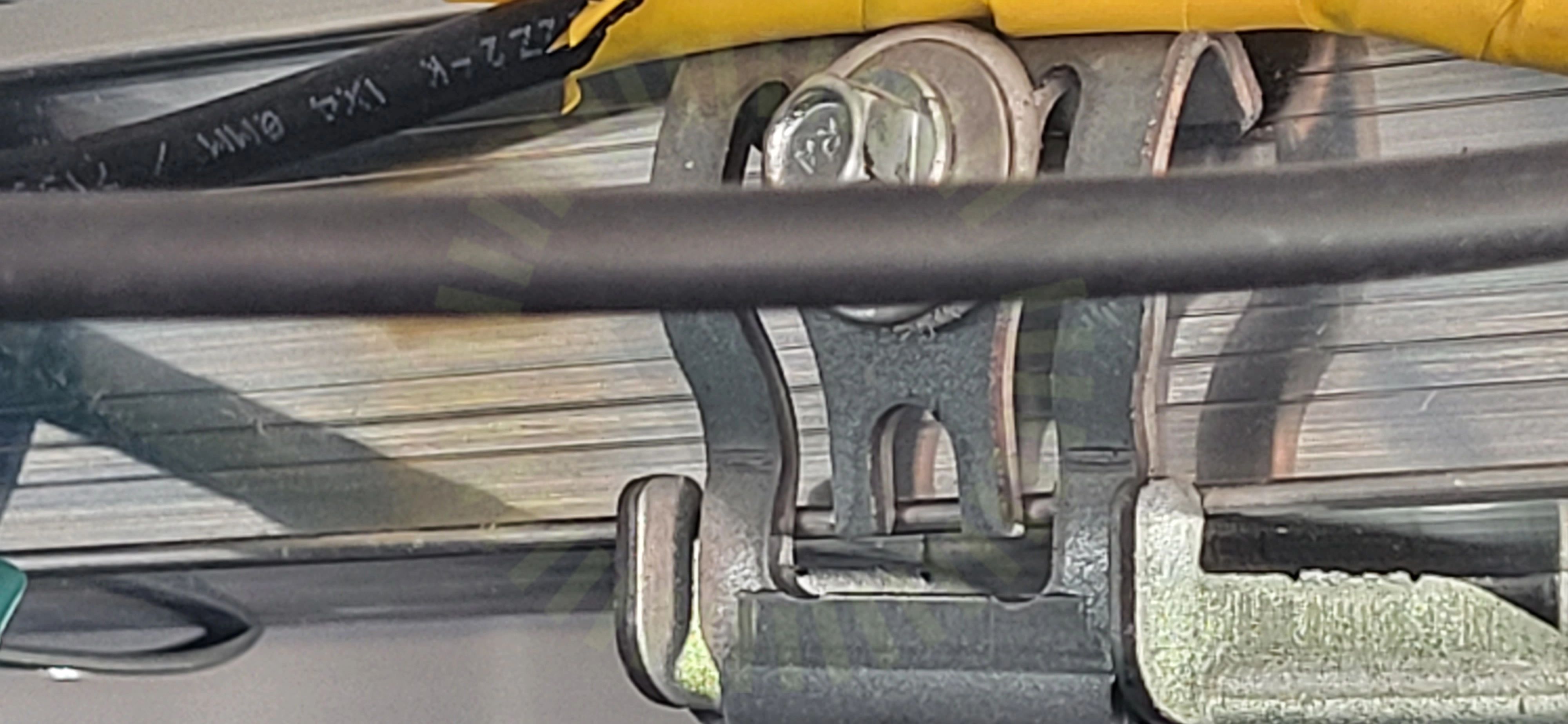

4.3 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas, uppmätt mått 900mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-DE09.08 390-405W

Anmärkningar

3/13

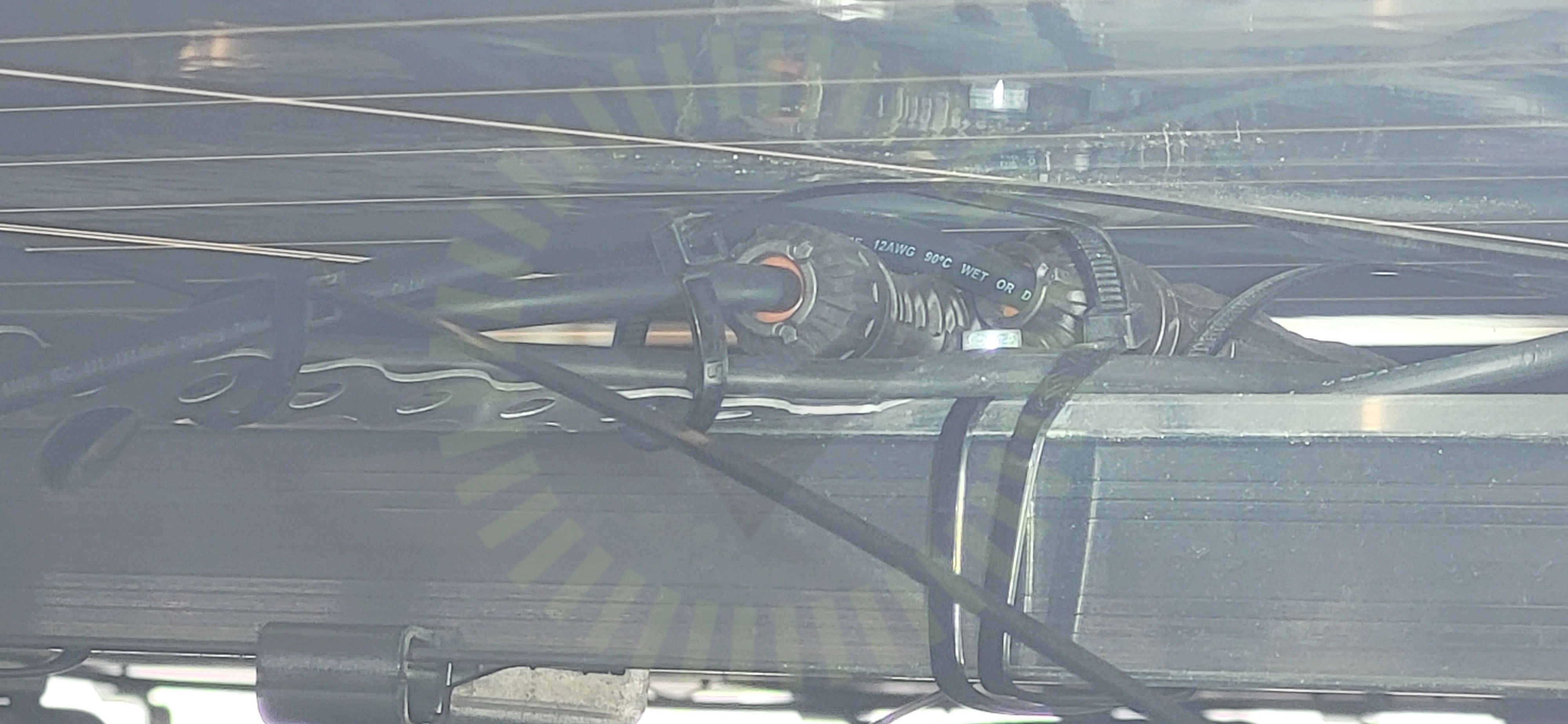

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

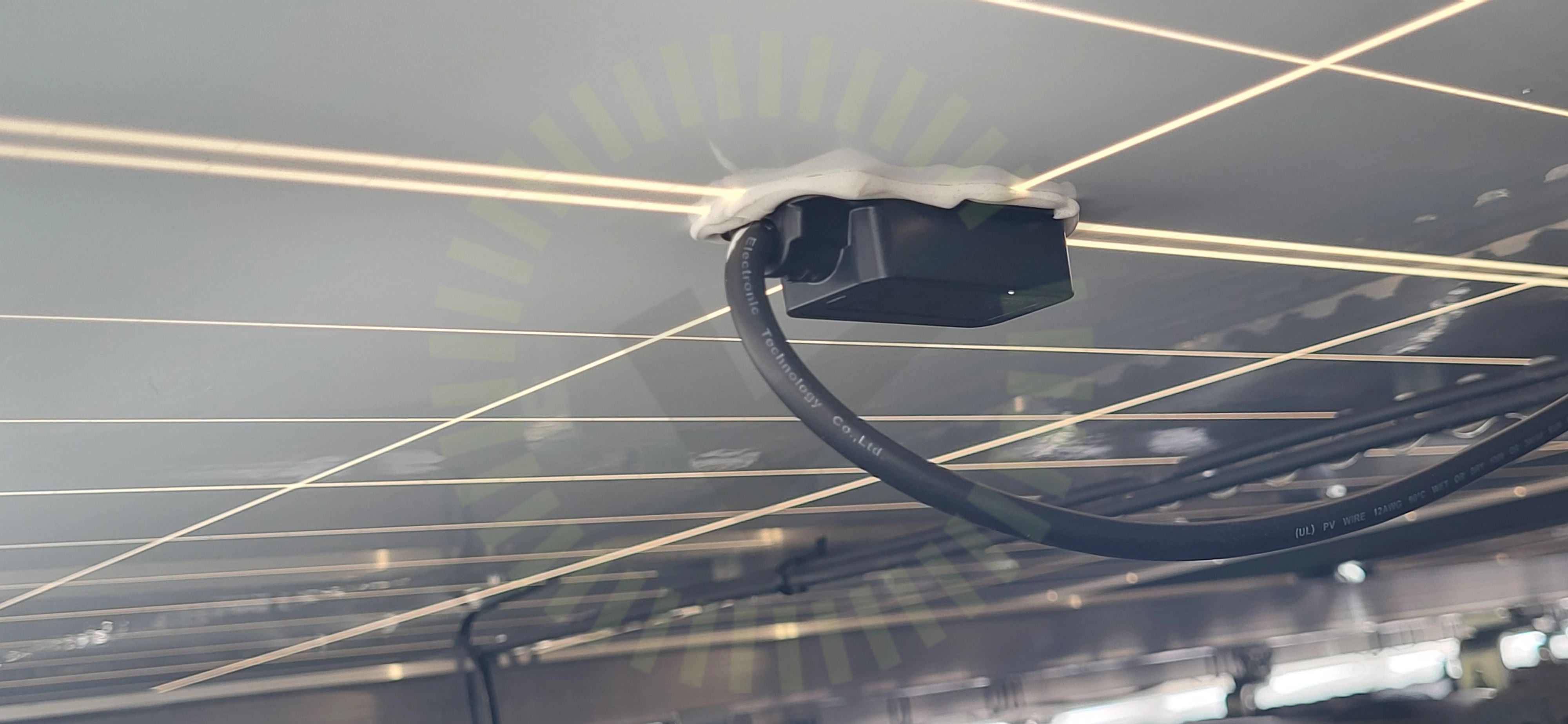

5.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

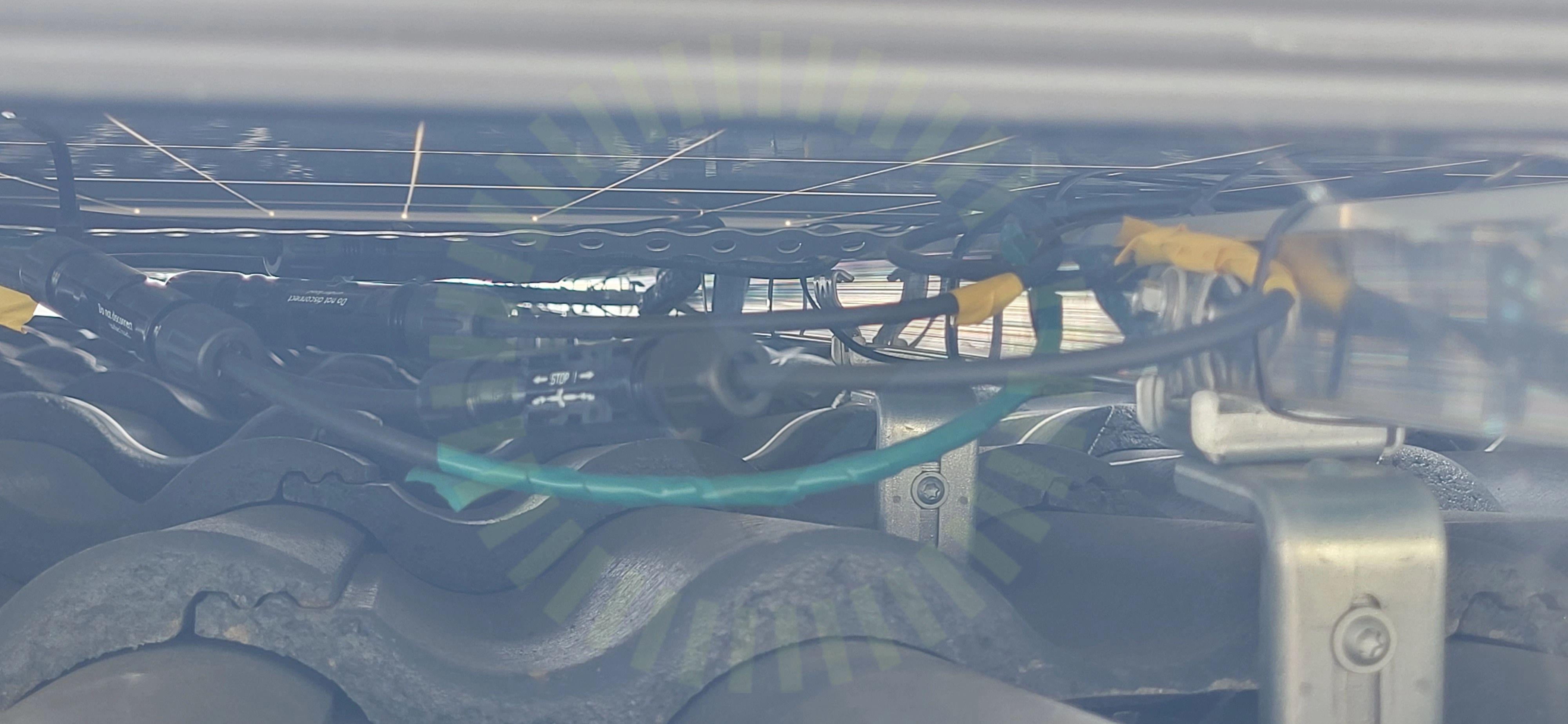

5.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

10/13

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/32

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Skruv ej fastskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

7.2 Jordning av chassi

Inte godkänd

Fel färg är använd till jordningen, skall vara gul/grön.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

29/32

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

1/32

Strängdesign
