Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

14 mars 2023

Ort

Fagersta, Västmanlands län

Skenornas överhäng

Skenornas infästning skruvade

Kopplingslåda

+ 7

84% godkända

16% ej godkända

Om installationen

Paneler

Risen: RSM40-8-xxxMB

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Huawei: Smart Power Sensor

Tillbehör

Elmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak, CC90- UNUM Betongpannor (26)Tak, Risen: RSM40-8-xxxMB (18)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak, CC90- UNUM Betongpannor

Anmärkningar

4/25

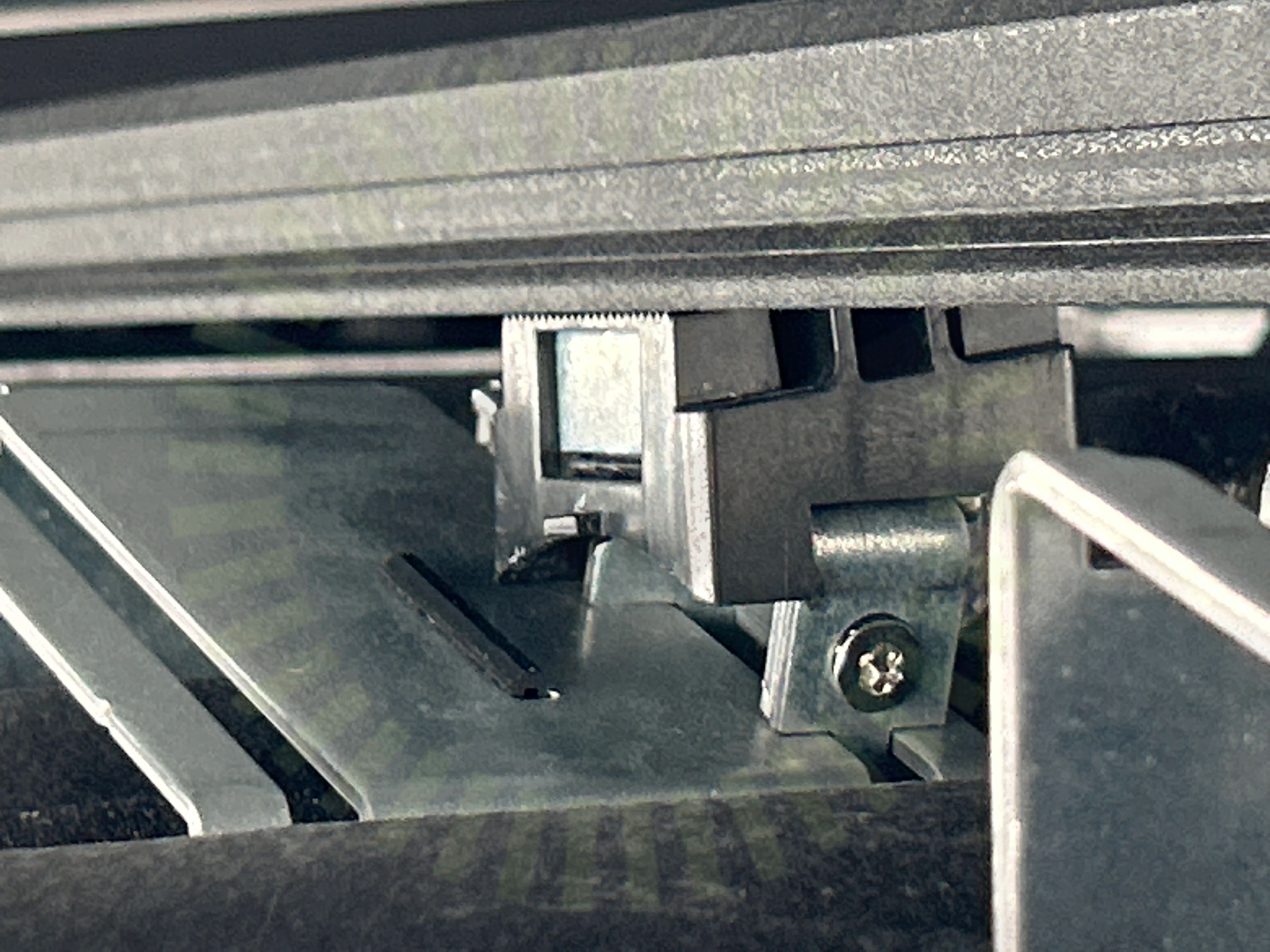

3.1 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

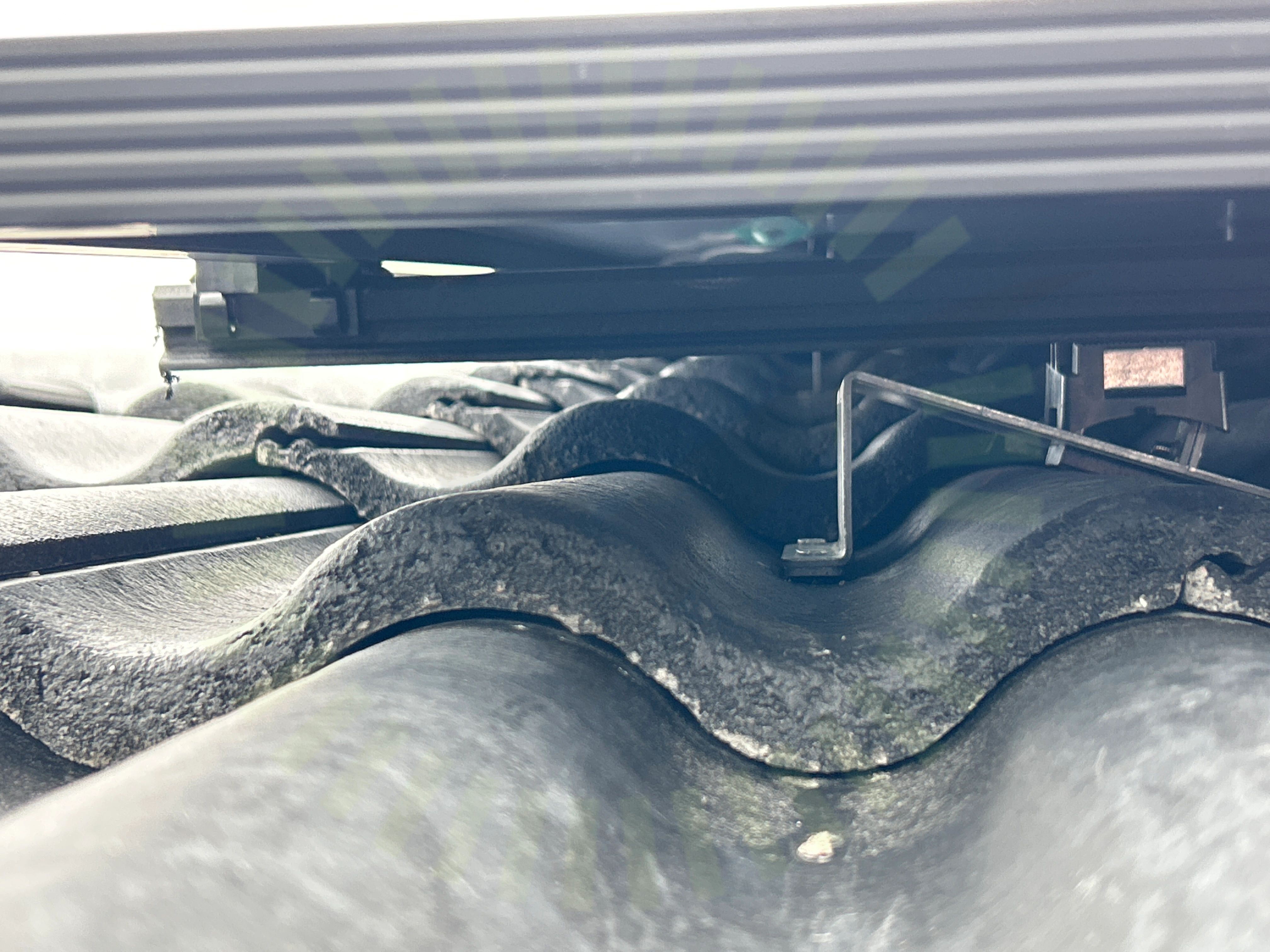

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Upmätt 270mm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

3.3 Snö- och Vindlastberäkning

Rekommendation

Lastberäkning saknas. För en garanterad konstruktion kontaktas CC90 Composite AB. Montageinstruktion skall endast betraktas som riktlinje.

Tillverkarens montageanvisningar

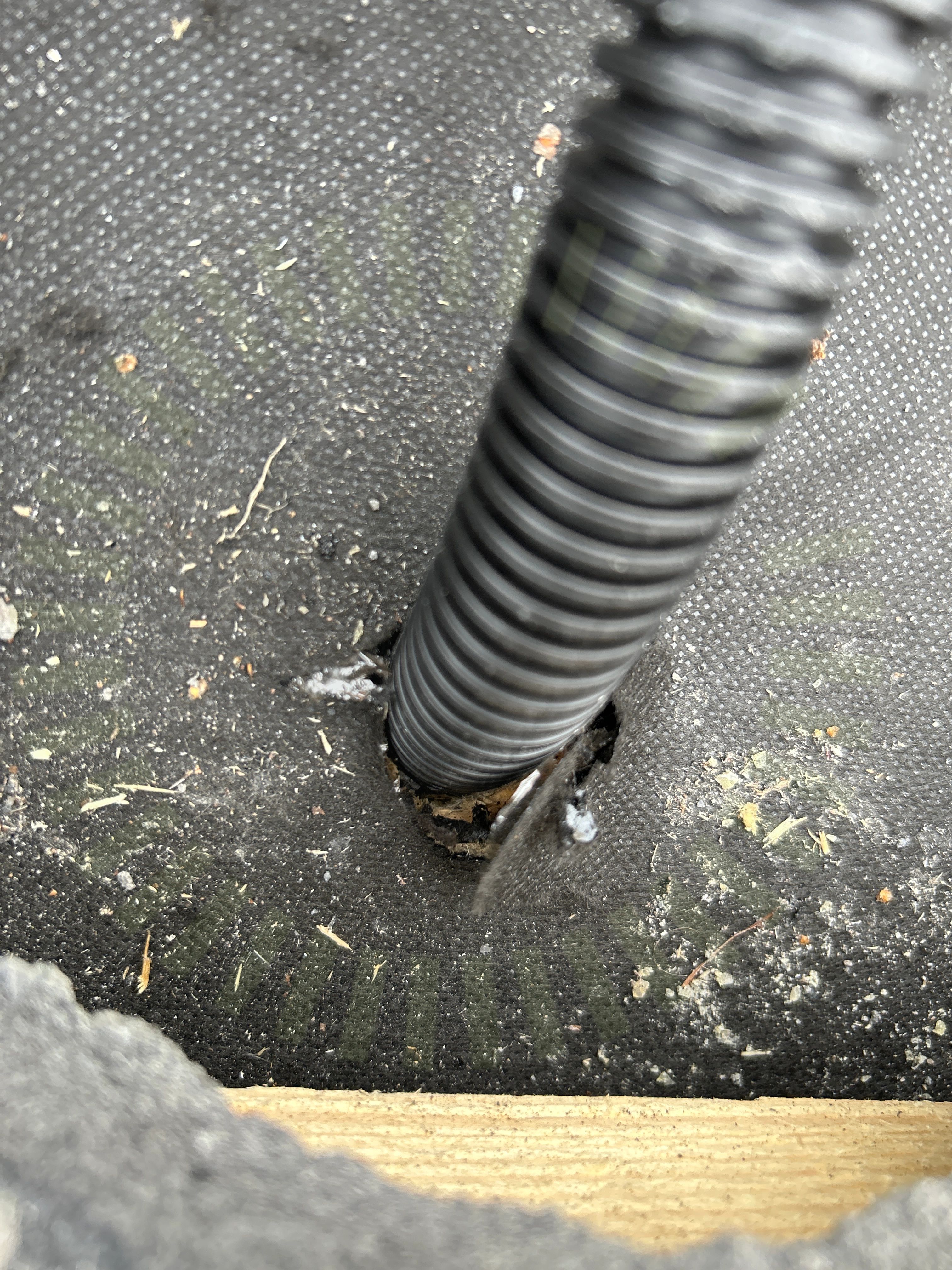

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte tätad.

Godkända kontrollpunkter

21/25

Främmande material

Kabeluppfästning

Klämmans orientering

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Skydd

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak, Risen: RSM40-8-xxxMB

Anmärkningar

3/18

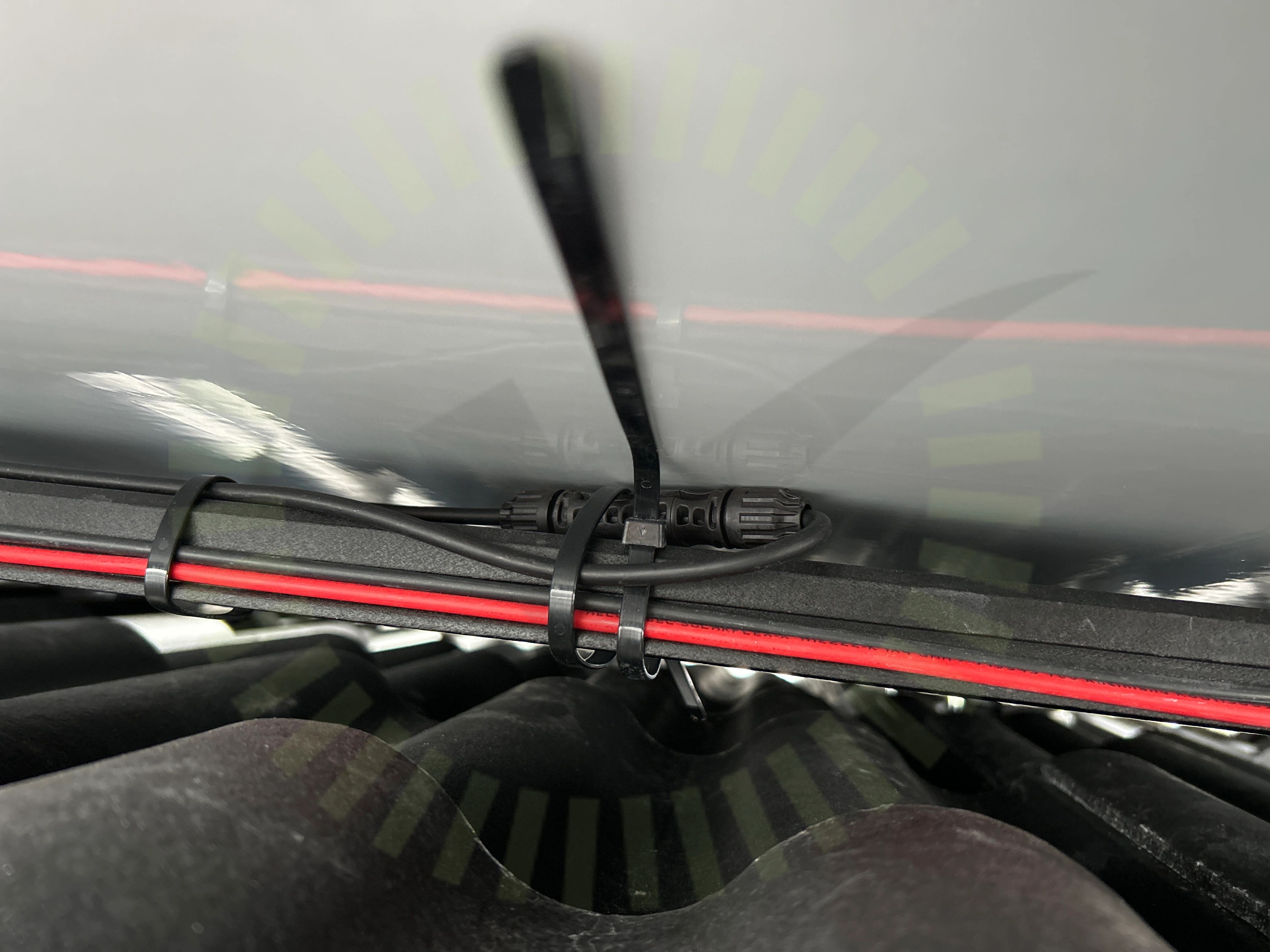

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

PV module installation and maintenance manual A1 2023 sida 26.

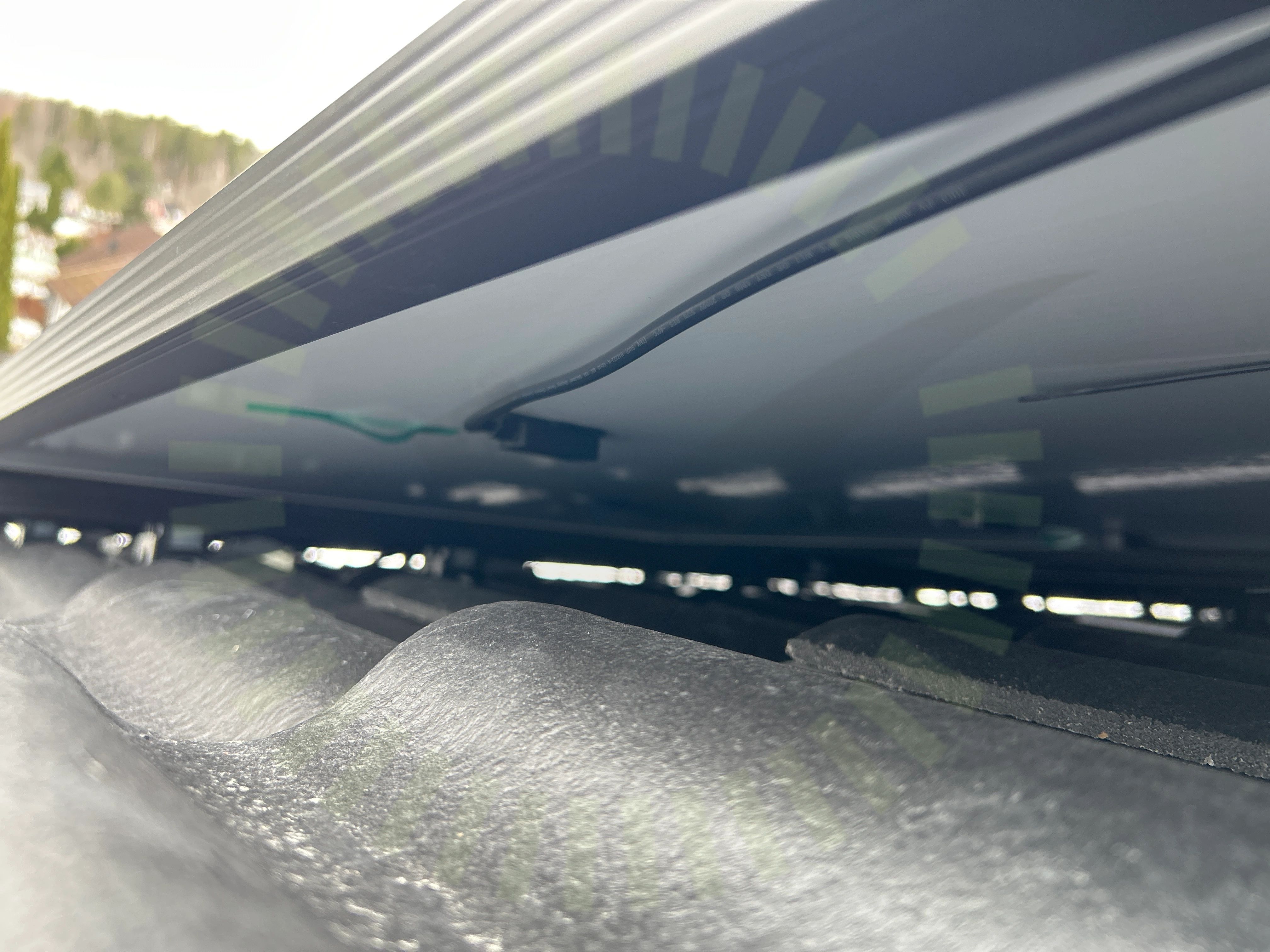

4.3 Kopplingslåda

Inte godkänd

Kopplingslådor utsätts för dragbelastning.

Godkända kontrollpunkter

15/18

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas storlek

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

5/31

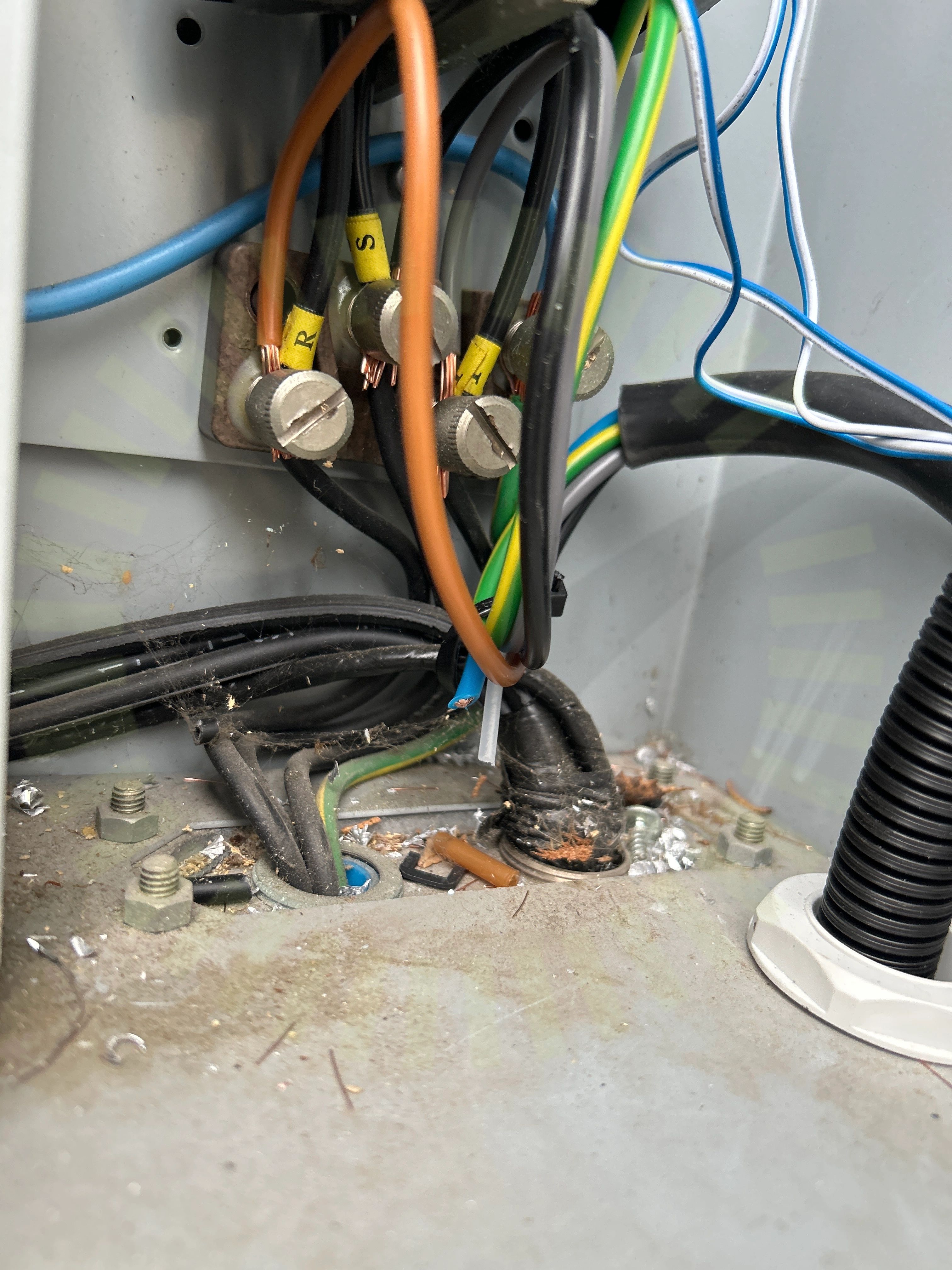

6.1 AC anslutning

Inte godkänd

VR ansluten som TN-C. Kabelarean uppfyller ej kravet på 10mm2 gällande PEN.

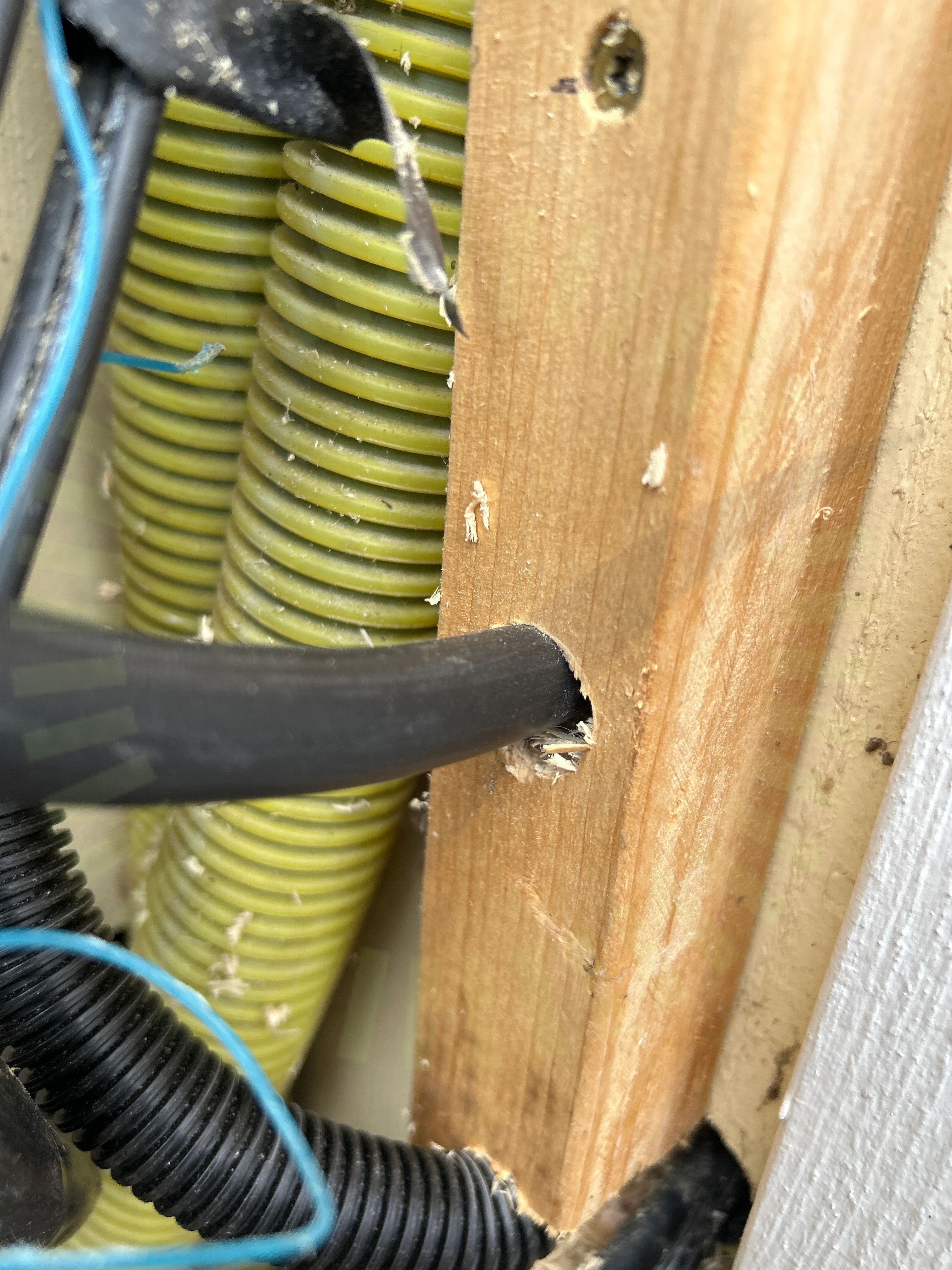

6.2 AC Genomföringar

Inte godkänd

Genomföring är inte tätad.

SS 436 40 00 (527.2.1)

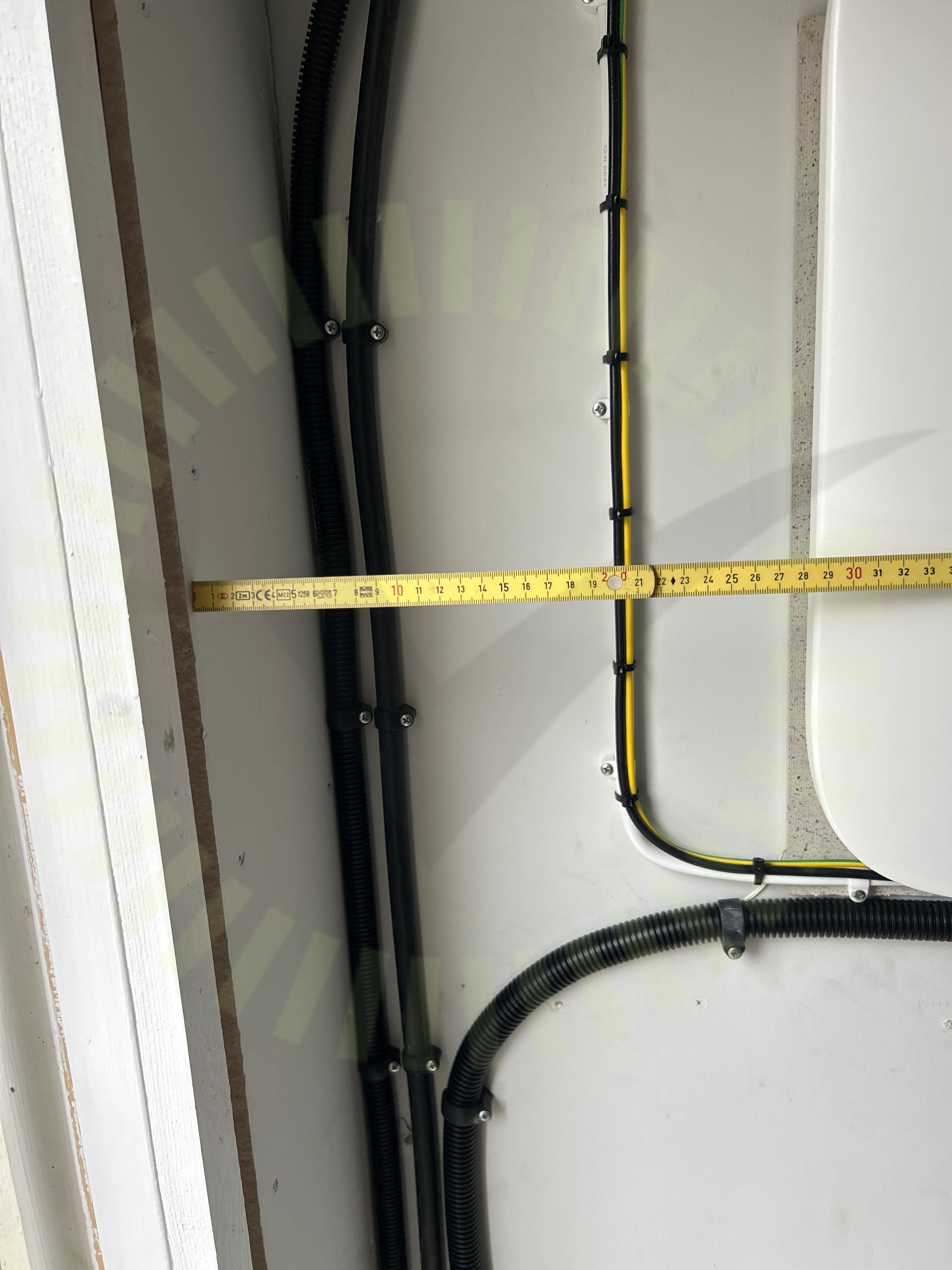

6.3 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

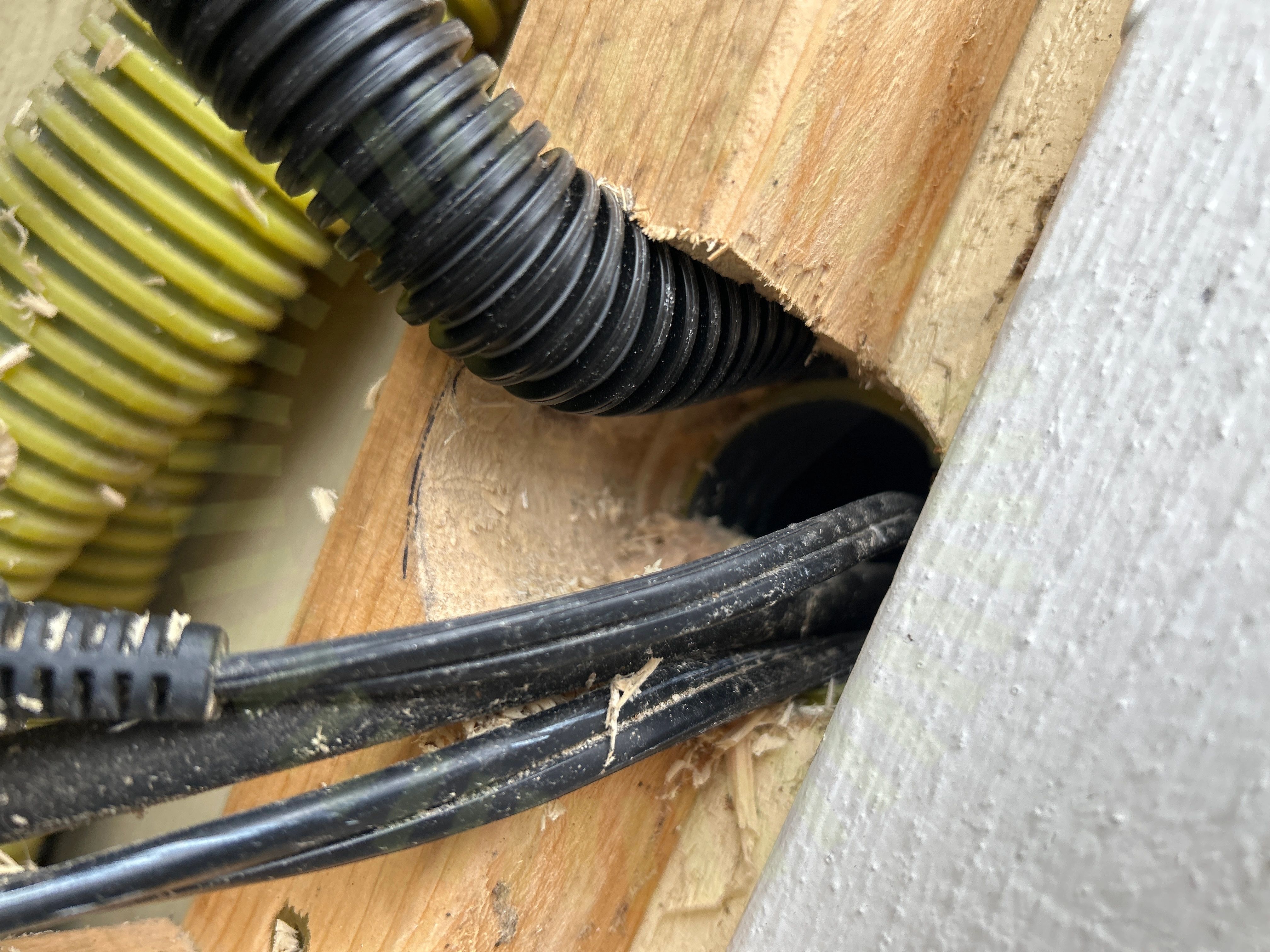

6.4 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

SS 436 40 00 (527.2.1)

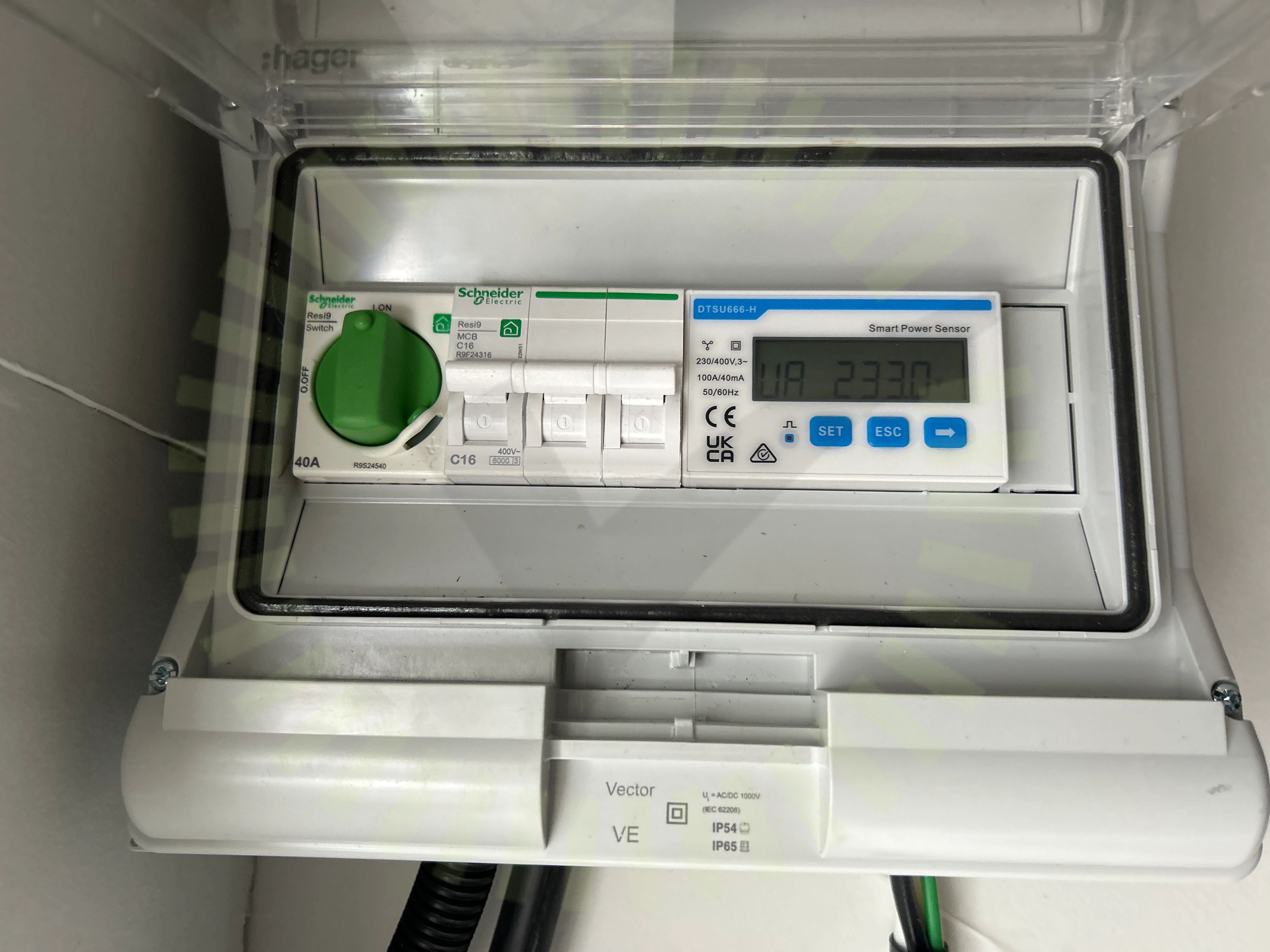

6.5 Märkning

Inte godkänd

Märkning saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

26/31

AC anslutning växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Placering

Smartmätare

Säkringsdimension

Ventilation
