Besiktningsrapport

8.9

Installation av

Skandica Solar

Datum

7 november 2023

Ort

Rydebäck, Skåne län

Kabelinföringar

Egenskaper

Föremål mot bakstycke

+ 5

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Longi: LR5-54HPB (17)Tak 1, Nordmount Panntak: Bärläkt (26)Undercentral (8)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

2/7

2.1 Egenskaper

Inte godkänd

IP klassning har påverkats negativt vid installation. Leverantör har gått med två kablar genom förskruvning som är avsedd för en kabel.

2.2 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/7

Anslutningar i brytare

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/16

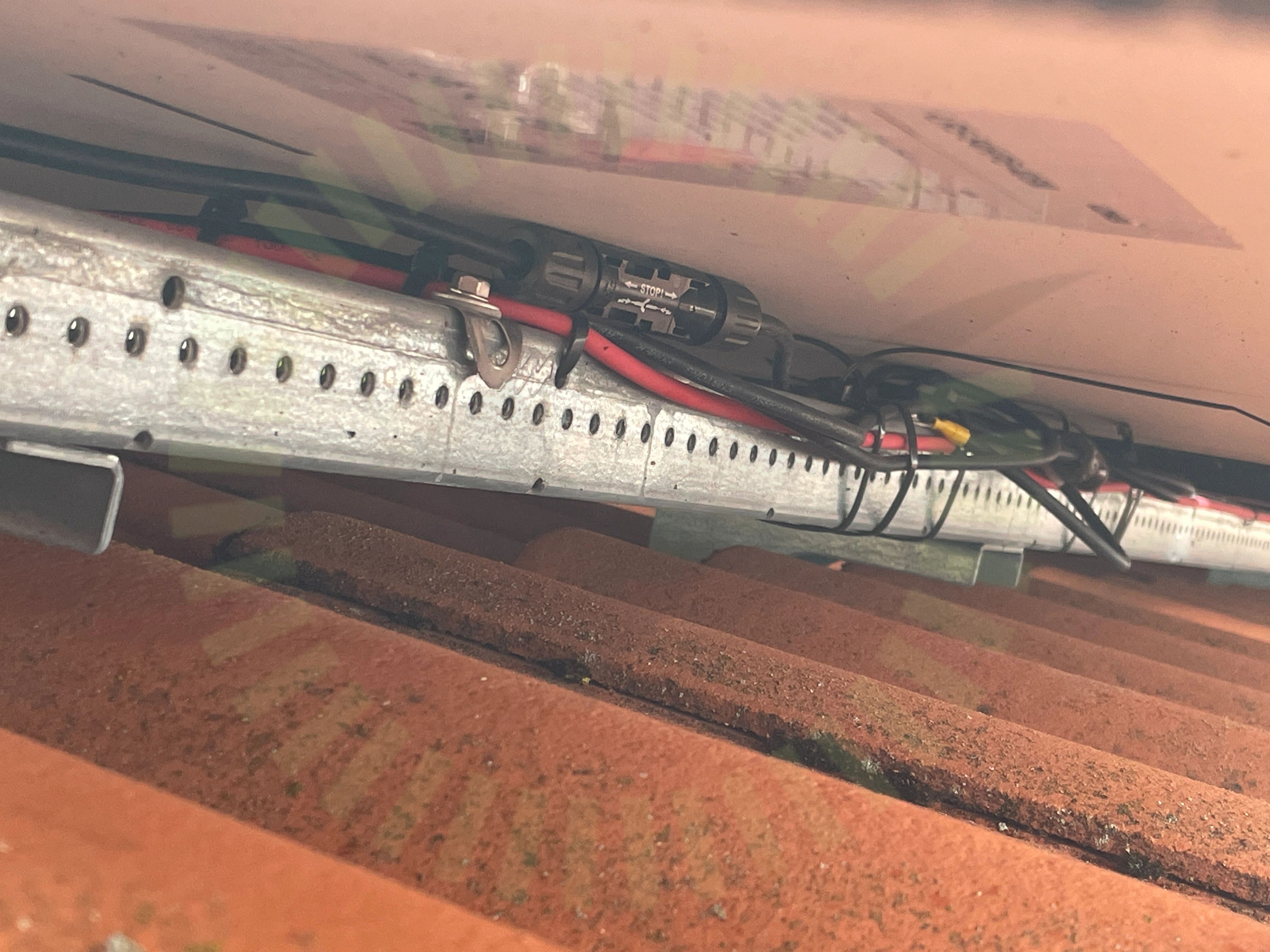

3.1 Föremål mot bakstycke

Inte godkänd

Förenål trycker mot panelens undersida på flertalet ställen under samtliga panelfält.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

15/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/22

4.1 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

21/22

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Undercentral

Anmärkningar

1/6

5.1 Femledarsystem

Inte godkänd

Matande kabel är inte korrekt ansluten. Leverantör har gått från 5-ledar system till 4-ledar system.

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/36

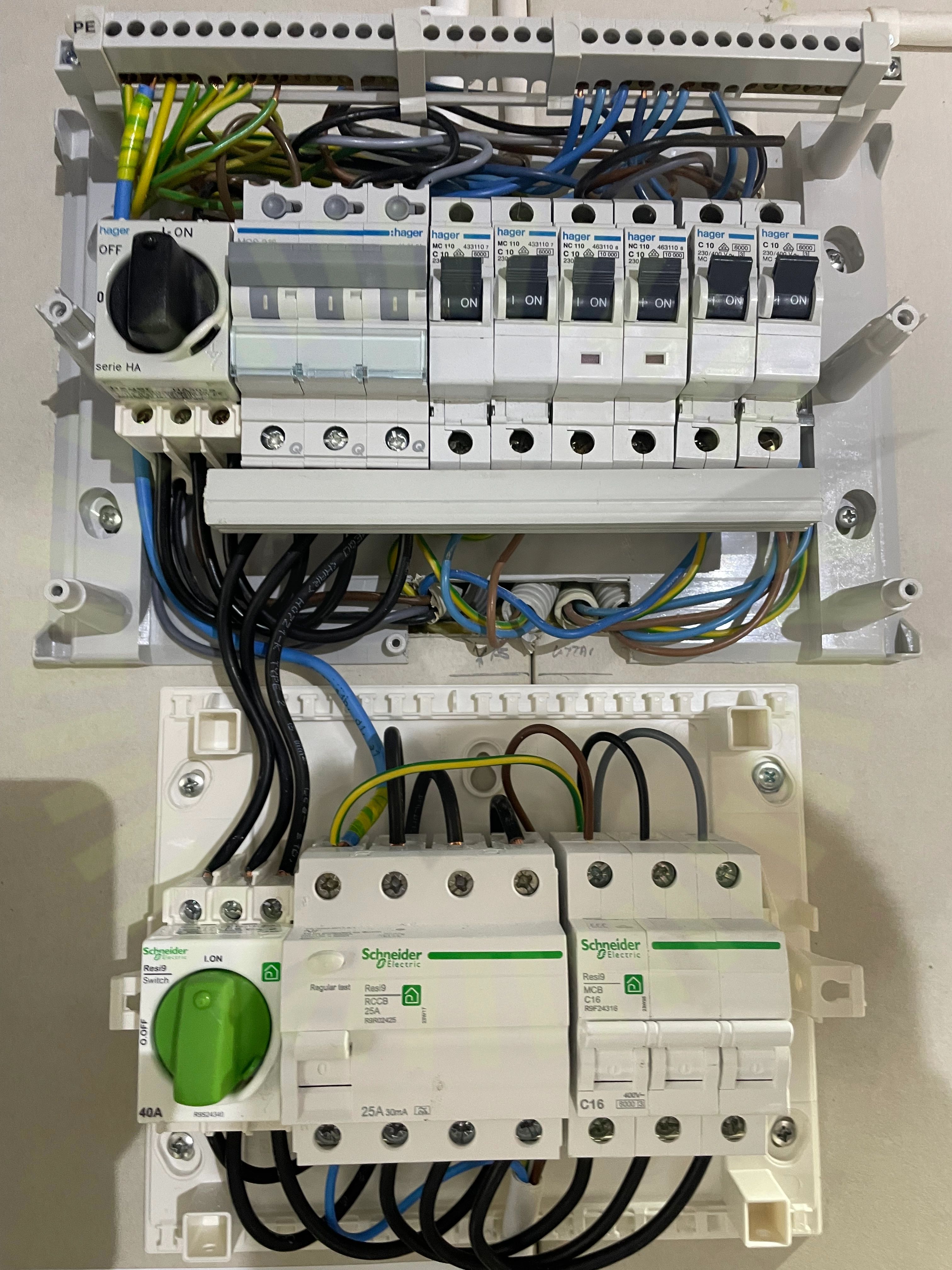

7.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Växelriktarens jord är ansluten till neutralpunkt.

7.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

7.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad med tillverkarens skruv.

SG3.0-20RT-UEN-Ver18-202212, Sida 26

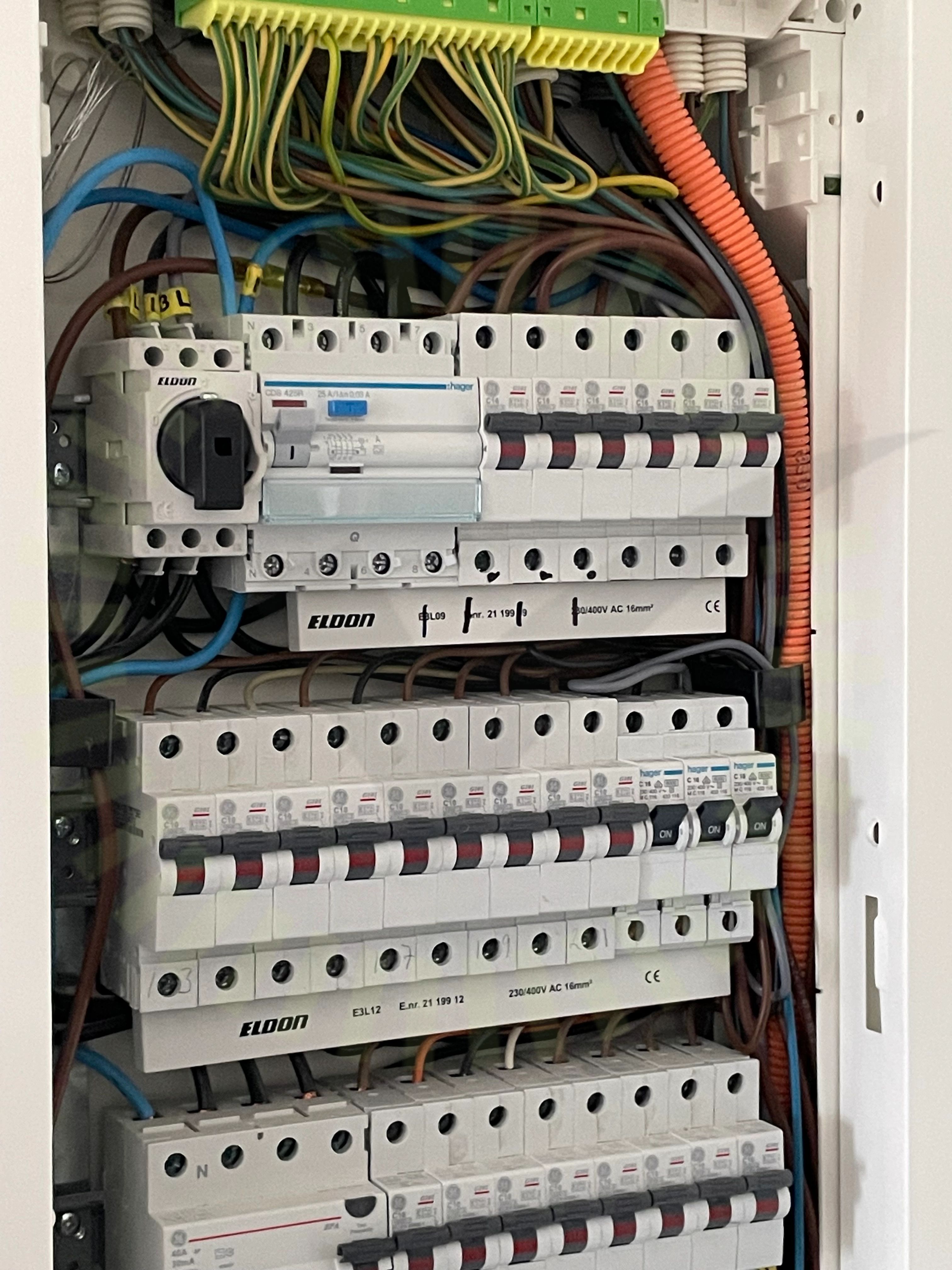

7.4 Jordfelsbrytare

Inte godkänd

Leverantör har kopplat JFB och personskyddsbrytare i serie. Kund har uppmärksammat när personskyddsbrytaren för solcellsanläggningen bryter så bryter även ena JFB för husets säkringar.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

7.5 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

31/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
