Besiktningsrapport

8.6

Installation av

Veosol Energi AB

Datum

24 maj 2023

Ort

Vintrosa, Örebro län

Infästningar

Takstolsinfästning

Klämmornas placering

+ 7

85% godkända

15% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(385-410W)VG

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Hyundai: HiE-S(385-410W)VG (15)Tak 1, K2: SingleRail: CrossHook 3S (34)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

En rabatt på priset stämde inte överens. Installatören ska kolla upp detta.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, Hyundai: HiE-S(385-410W)VG

Anmärkningar

3/15

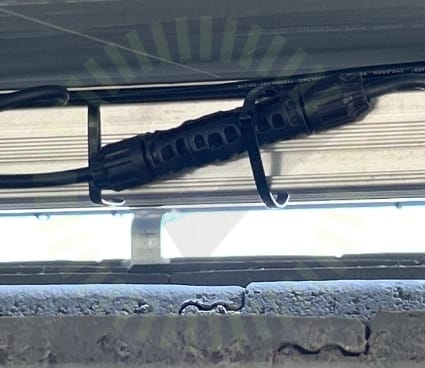

3.1 Kontakt

Inte godkänd

Buntband är placerade över kontakter, ej tillåtet av tillverkaren.

Tillverkarens anvisningar.

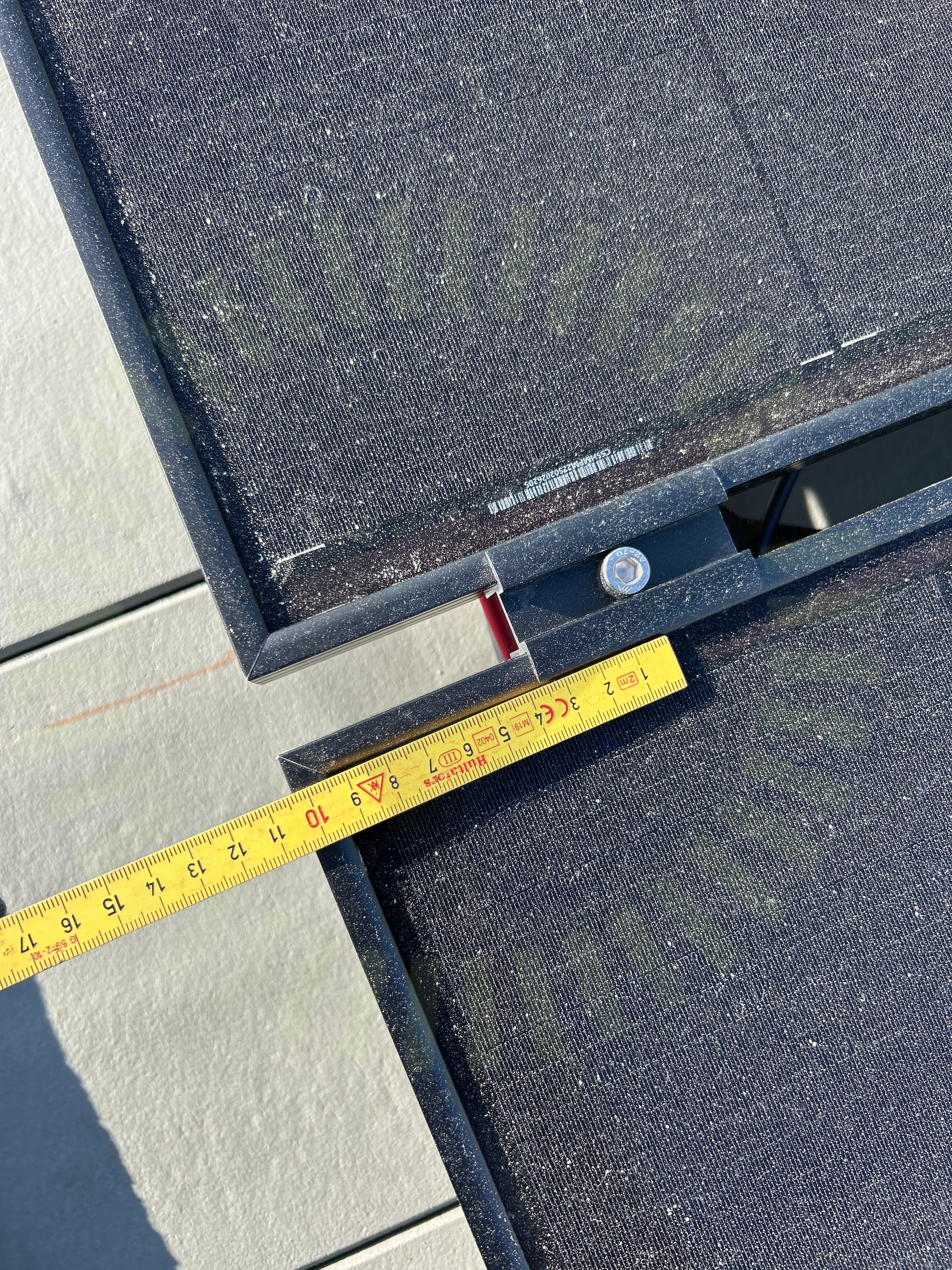

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

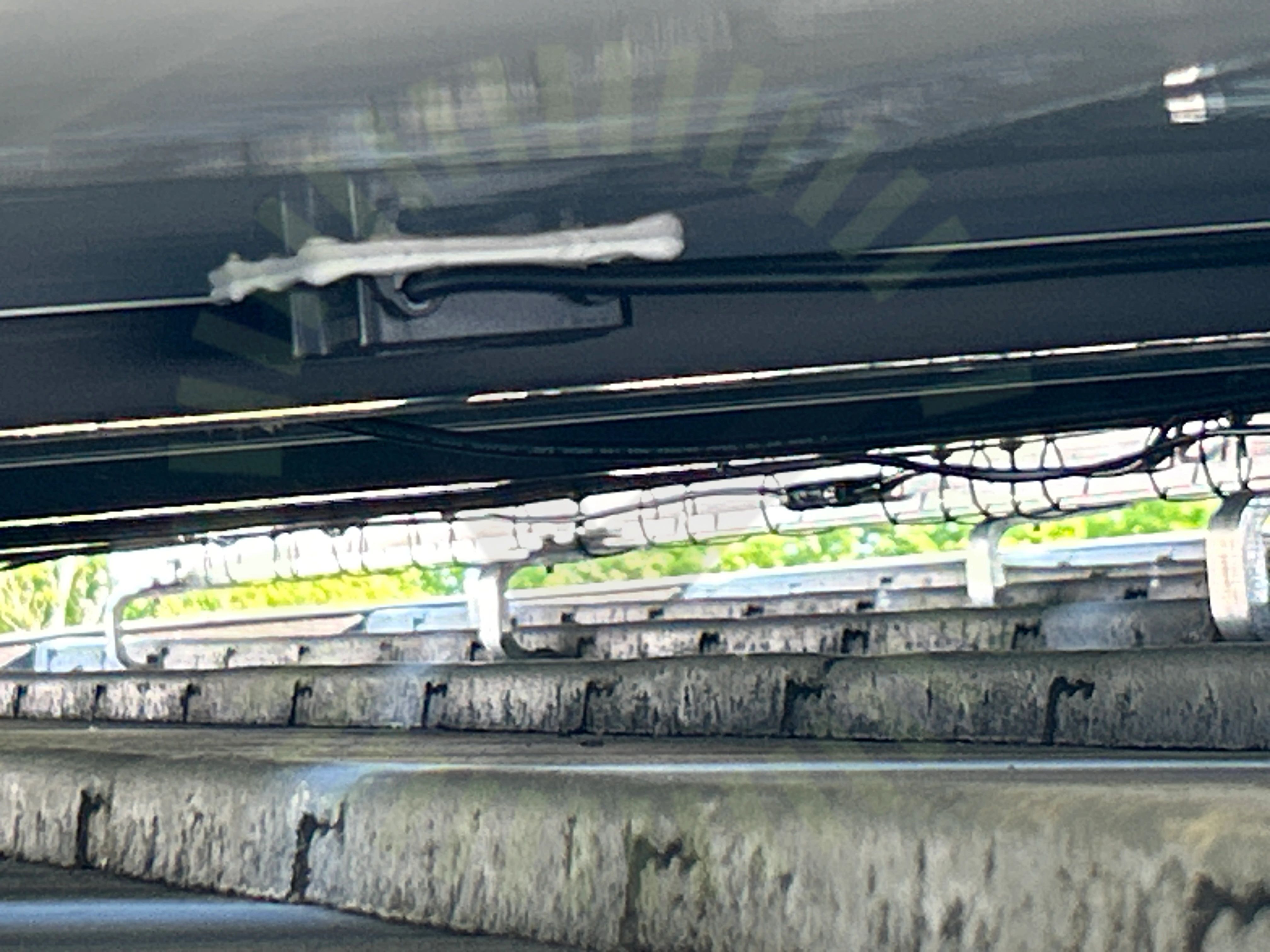

3.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

11/15

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

7/30

4.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Skruvar som inte tillhör K2 är använda.

4.2 Infästning utanför takstol

Inte godkänd

Basplattan är för liten och har ej skruvats enligt tillverkarens anvisningar.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

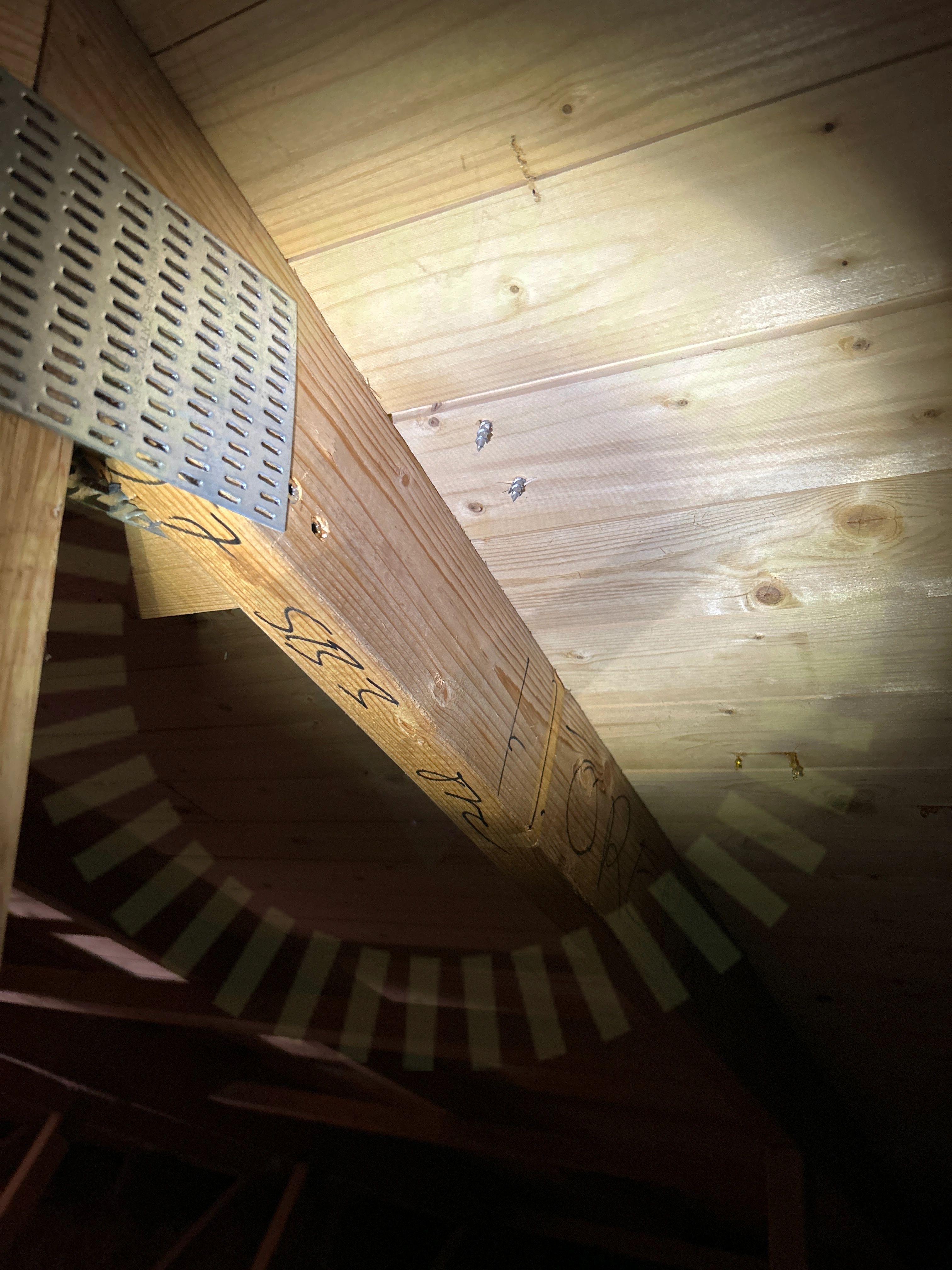

4.3 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

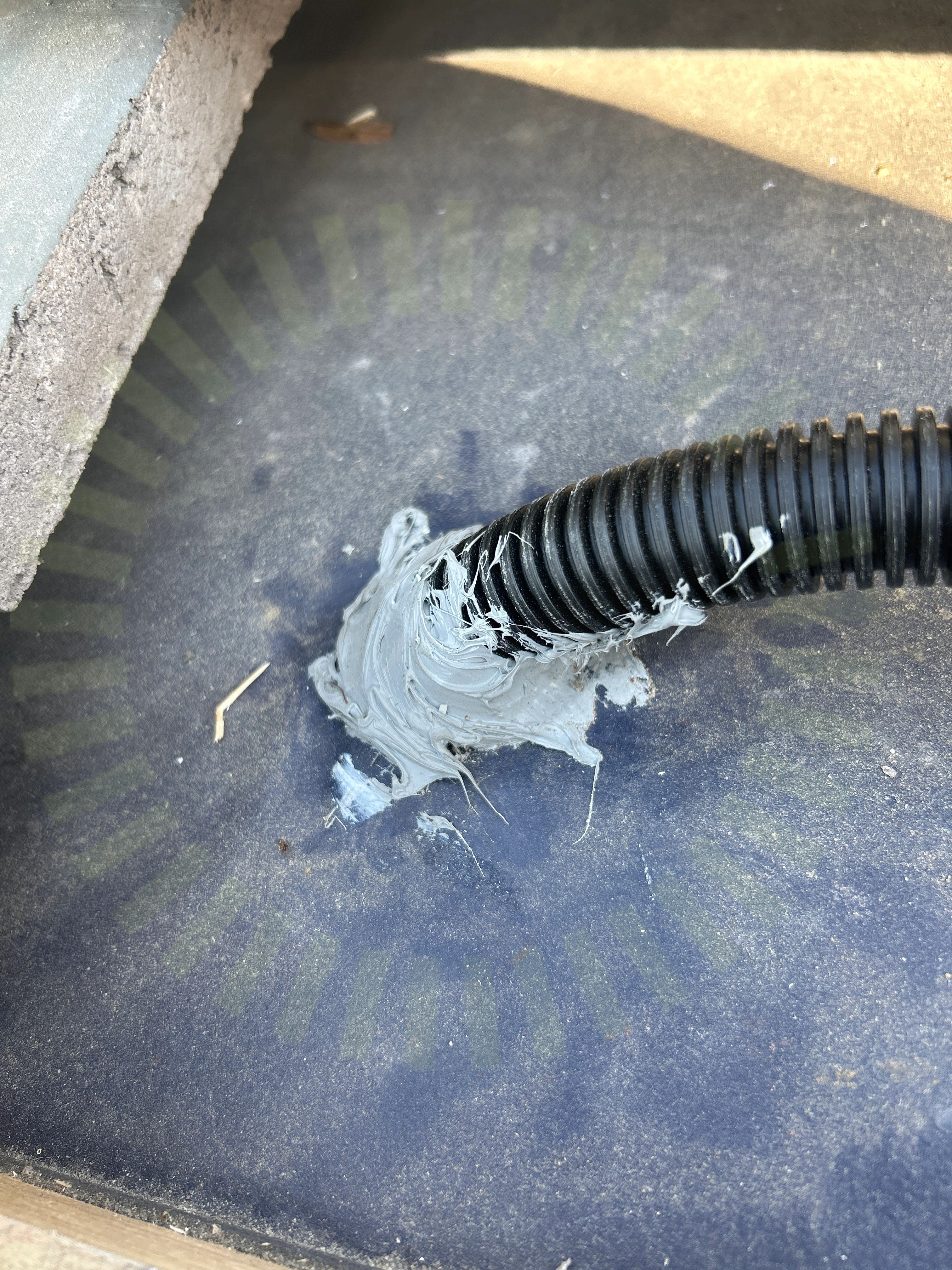

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.5 Tvådelad takkrok

Inte godkänd

Kroken sitter utanför bottendelen.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9

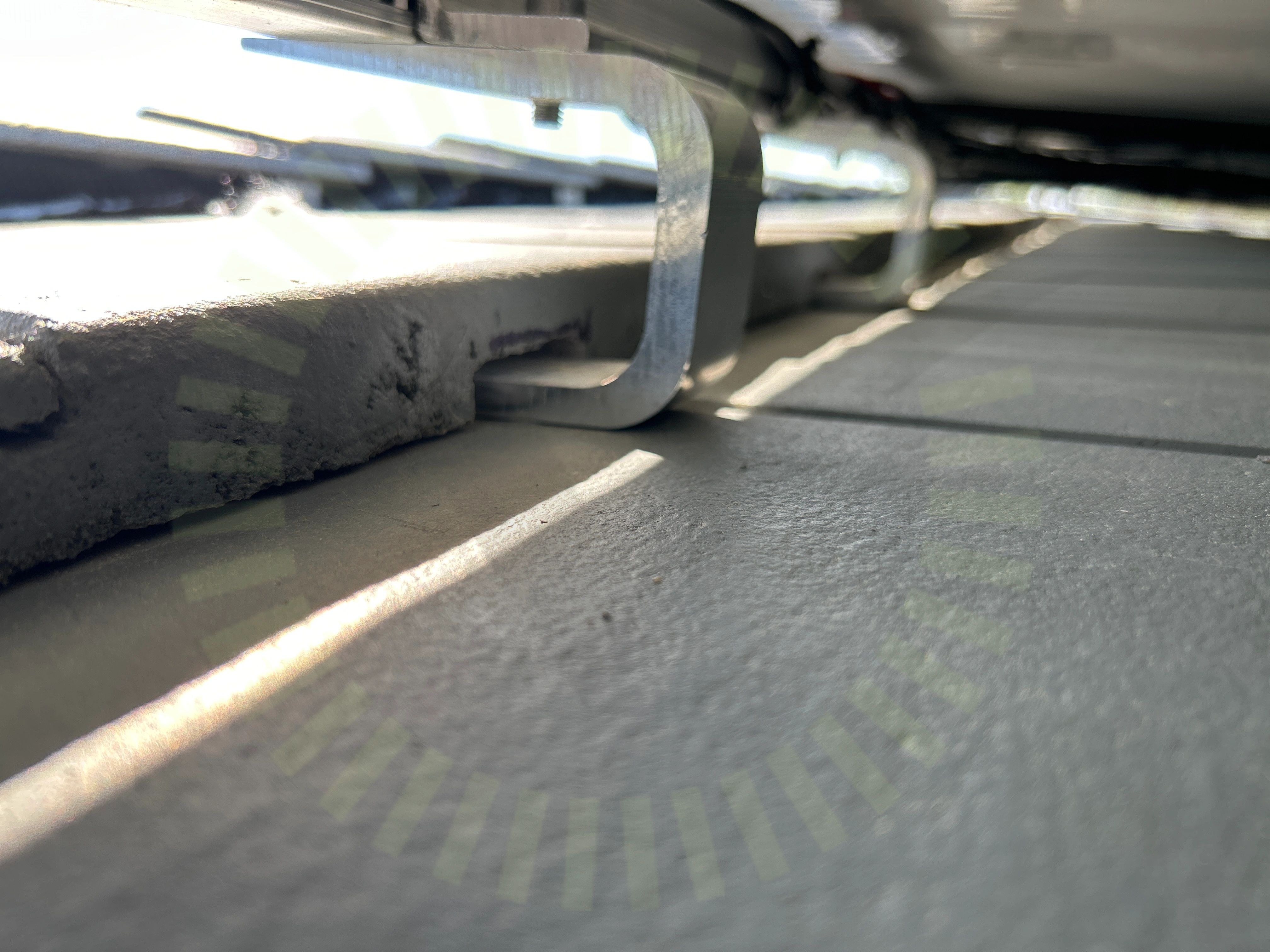

4.6 Underliggande takpanna

Inte godkänd

Kroken ligger dikt an mot takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

4.7 Takstolsinfästning

Inte godkänd

Takkrok sitter ej korrekt i takstol.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

23/30

Använd skruv för klämma

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsbredd

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

1/35

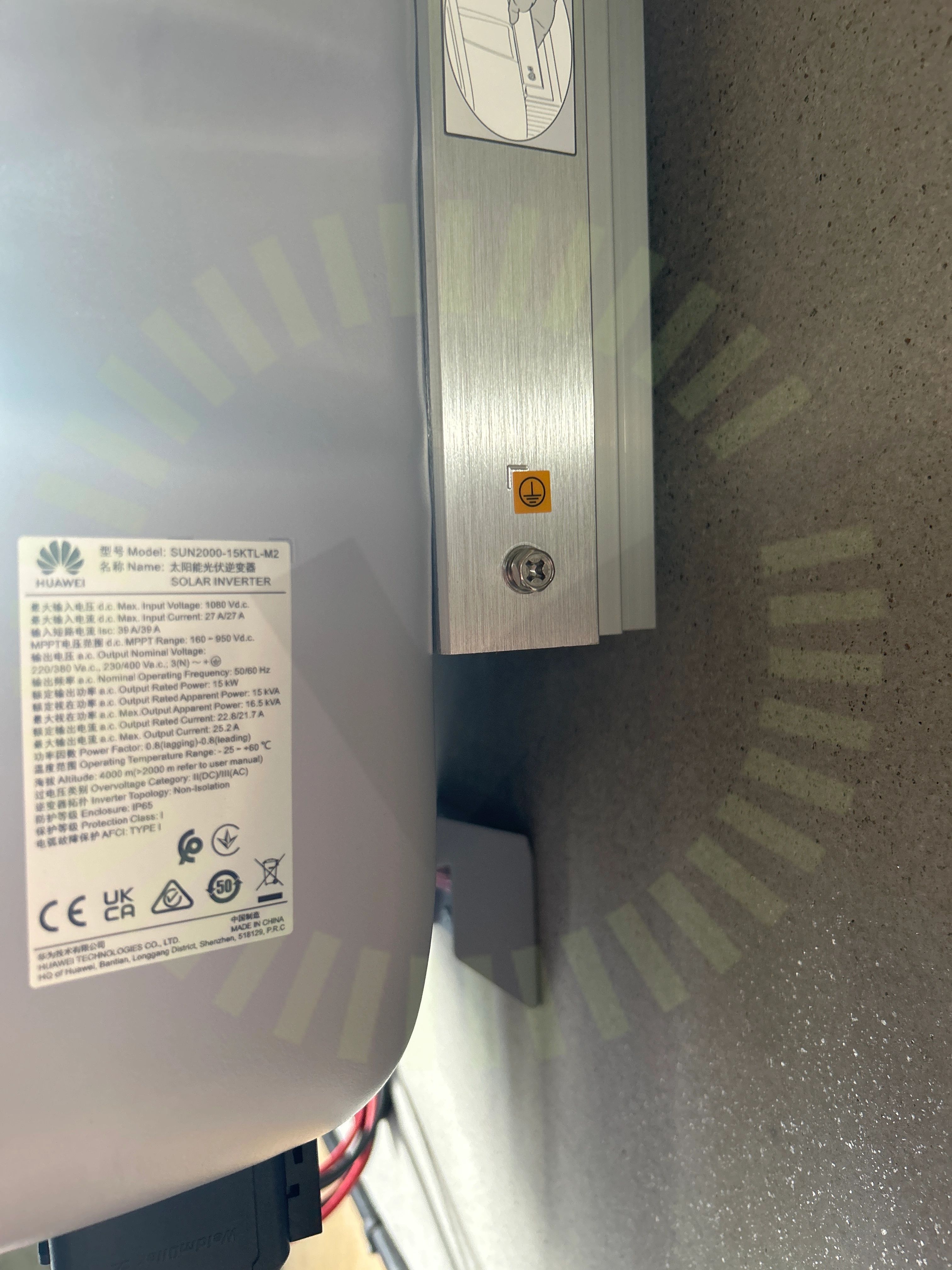

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

34/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
