Besiktningsrapport
8.8
Installation av
E.ON
Datum
21 juni 2023
Ort
Ljungbyholm, Kalmar län
Klämmornas placering
Skenornas infästning
Klämmor rätt förläggning
+ 6
77% godkända
23% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 (395-420) MR
Montagesystem
Weland Stål: Läktfästen
Växelriktare
GoodWe: GW4-15K SDT G2 Series
Tillbehör
Säkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
4/4
1.1 Avtal
Inte godkänd
Muntligt avtal om installation under 2022. Anläggningen färdigställdes 12 maj med löfte om mätarbyte inom två veckor. Anläggningen färdiganmäldes till nätägaren först 22 maj. Startmedgivande saknas fortfarande. Föranmälan missades vid avtalstecknandet i juli, inkom 25 oktober. 230620 meddelades att anläggningen ej får mata ut mer än 10 kW.
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

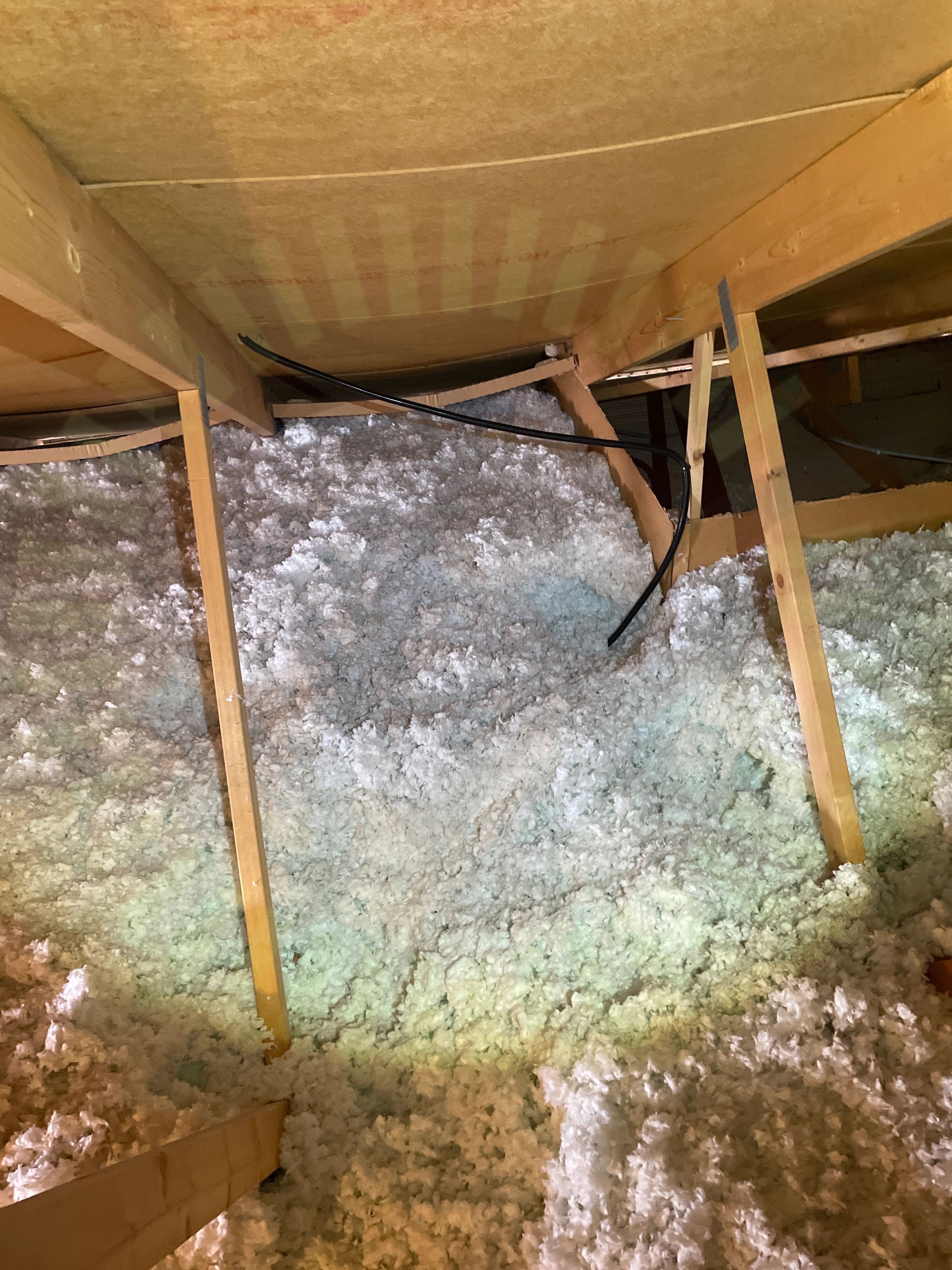

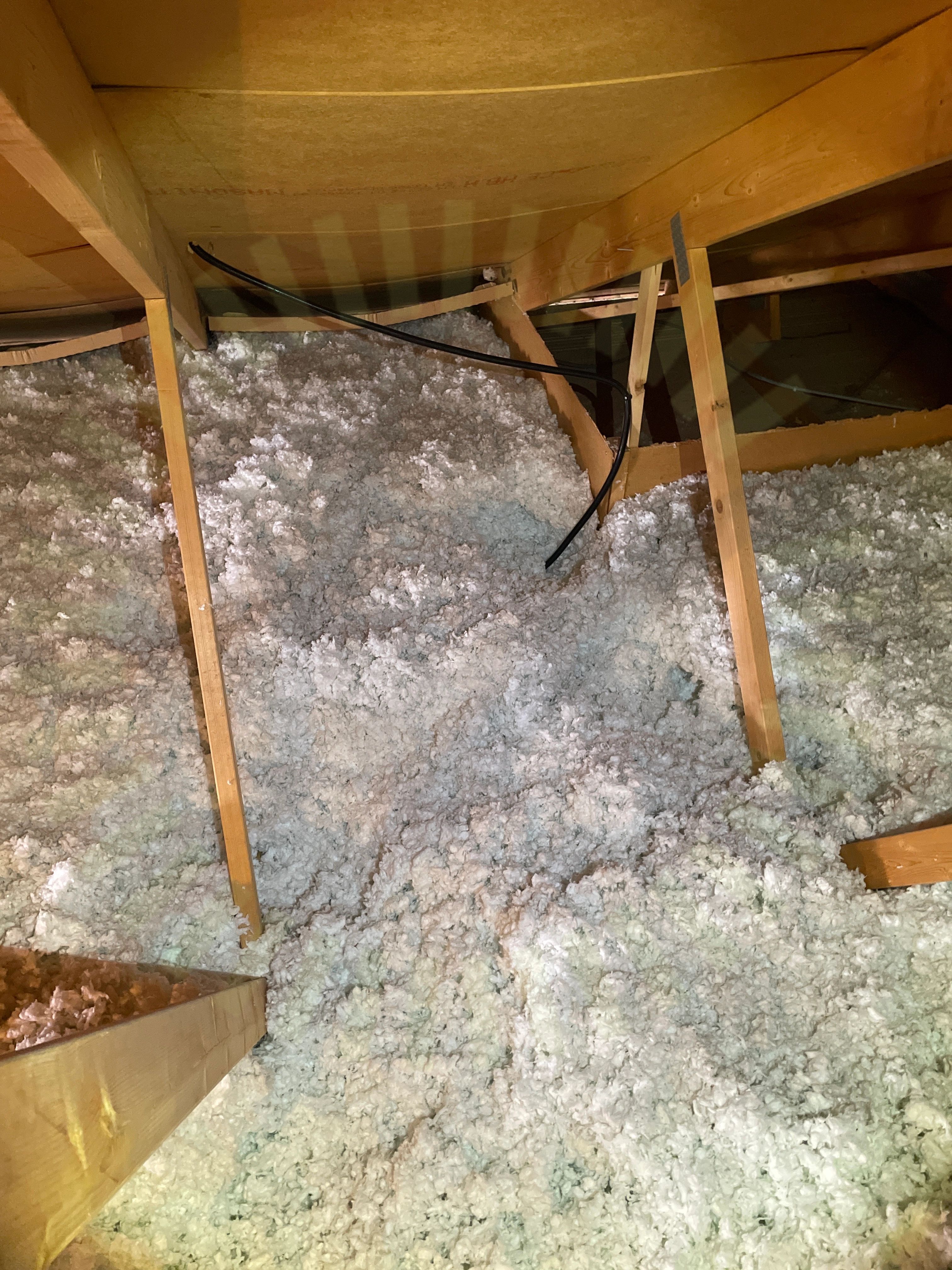

1.4 Vindsisolering
Inte godkänd
Isolering på vind flyttad och ej återlagd. Risk för köldbryggor. Olämpligt vald plats för kabeldragning.
Säkerhetsbrytare AC
Anmärkningar
1/6

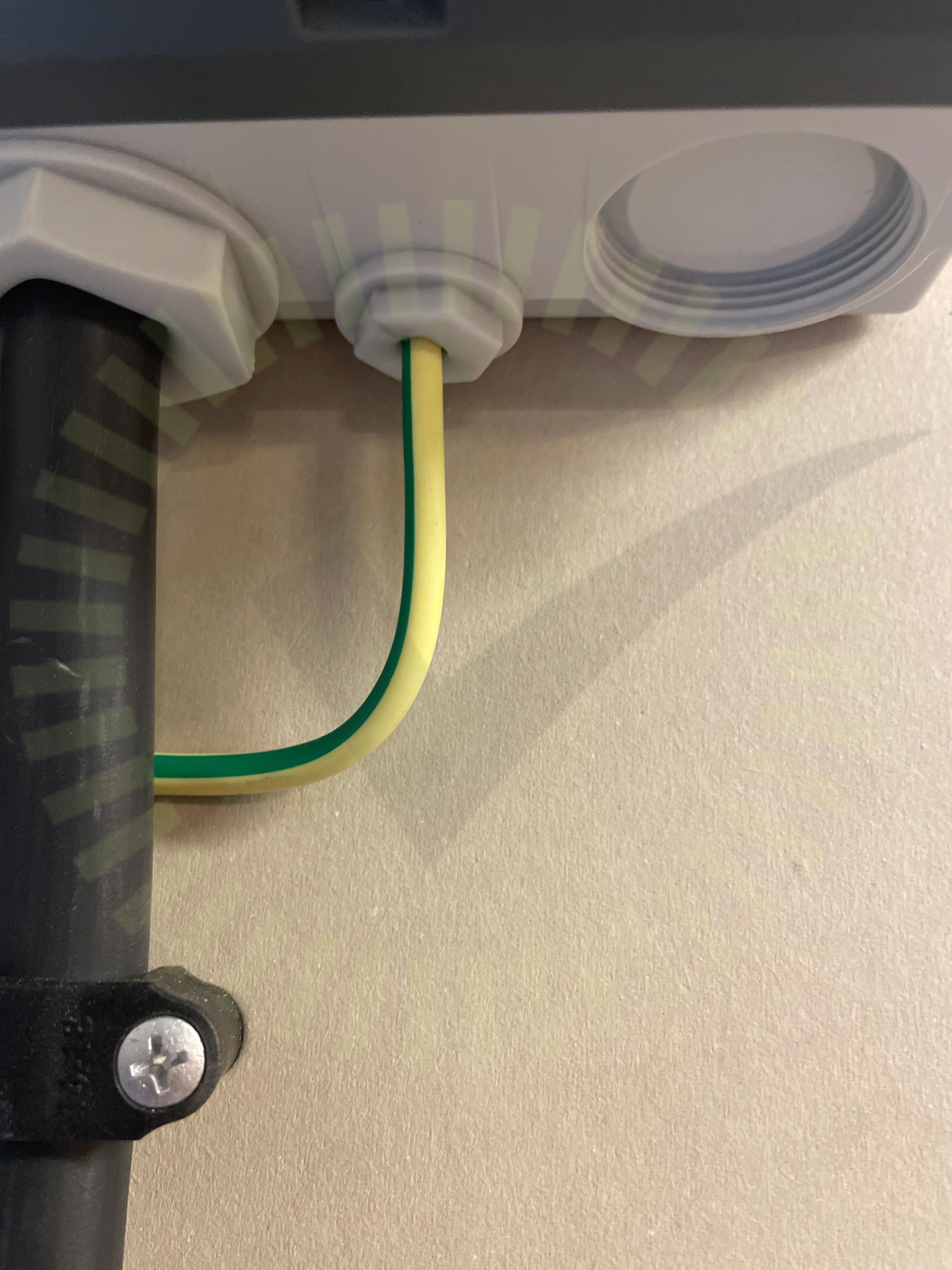

2.1 Förskruvningar
Inte godkänd
Jordkabel ej dragavlastad
Godkända kontrollpunkter
5/6
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
2/16
3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.
3.2 Spänningar i ram
Inte godkänd
Panelen utsätts för spänningar pga kraftigt överhäng utanför skenor, framförallt vid snötyngd
Godkända kontrollpunkter
11/16
Ej tillgängligt vid besiktning
3/16
Tak 1, Weland Stål: Läktfästen
Anmärkningar
6/23

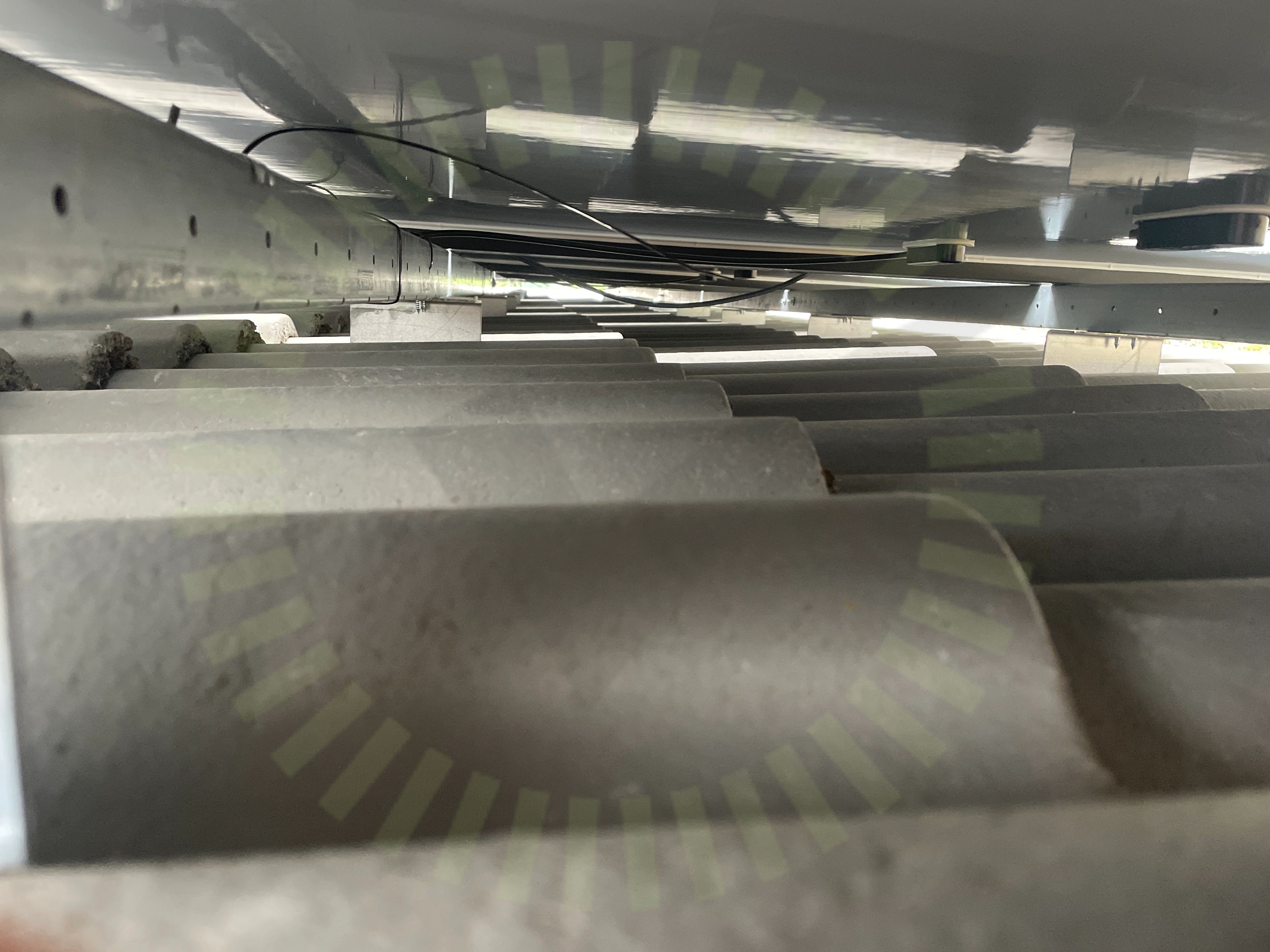

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd där kabeln inte har stöd utefter hela sin längd.

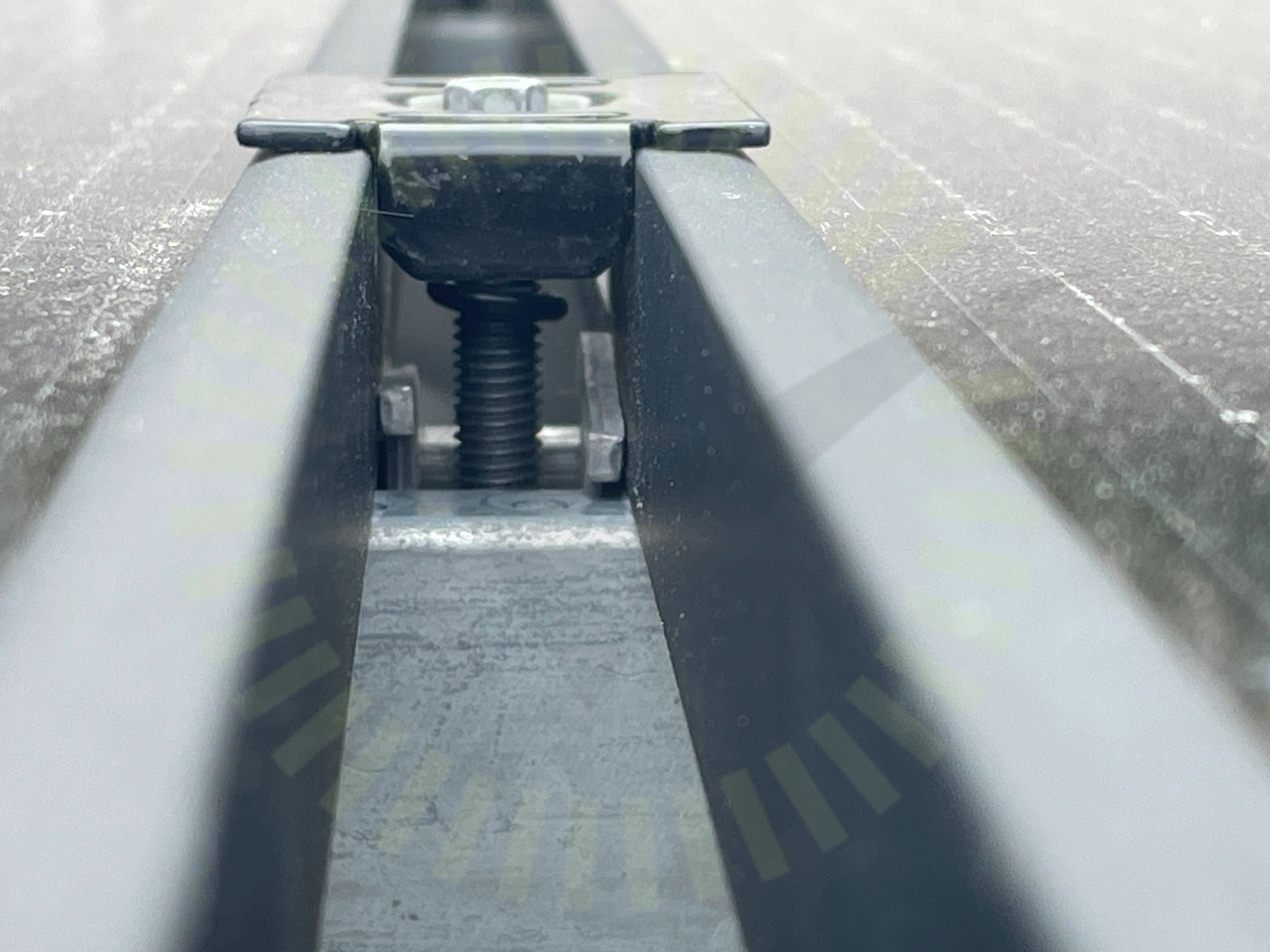

4.2 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

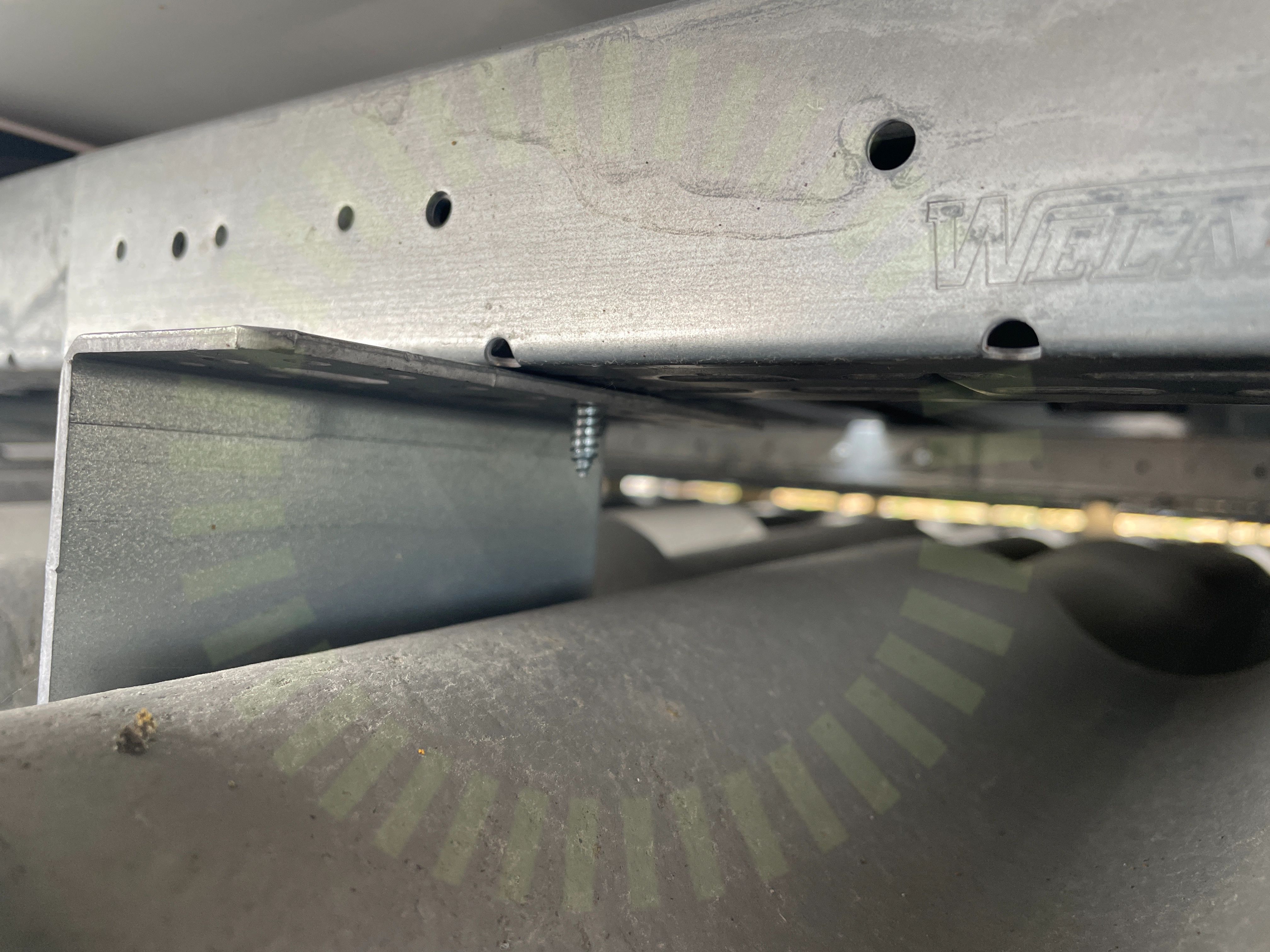

4.3 Skenornas infästning
Inte godkänd
Fel antal skruvar i skeninfästning.
4.4 Takkrokarnas CC
Inte godkänd
Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt. Uppmätt cc90 cm
4.5 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna som riskerar att spricka. Tillverkaren anvisar en springa på minst 2 mm.
4.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
16/23
Ej tillgängligt vid besiktning
1/23
Varselmärkning
Anmärkningar
2/4

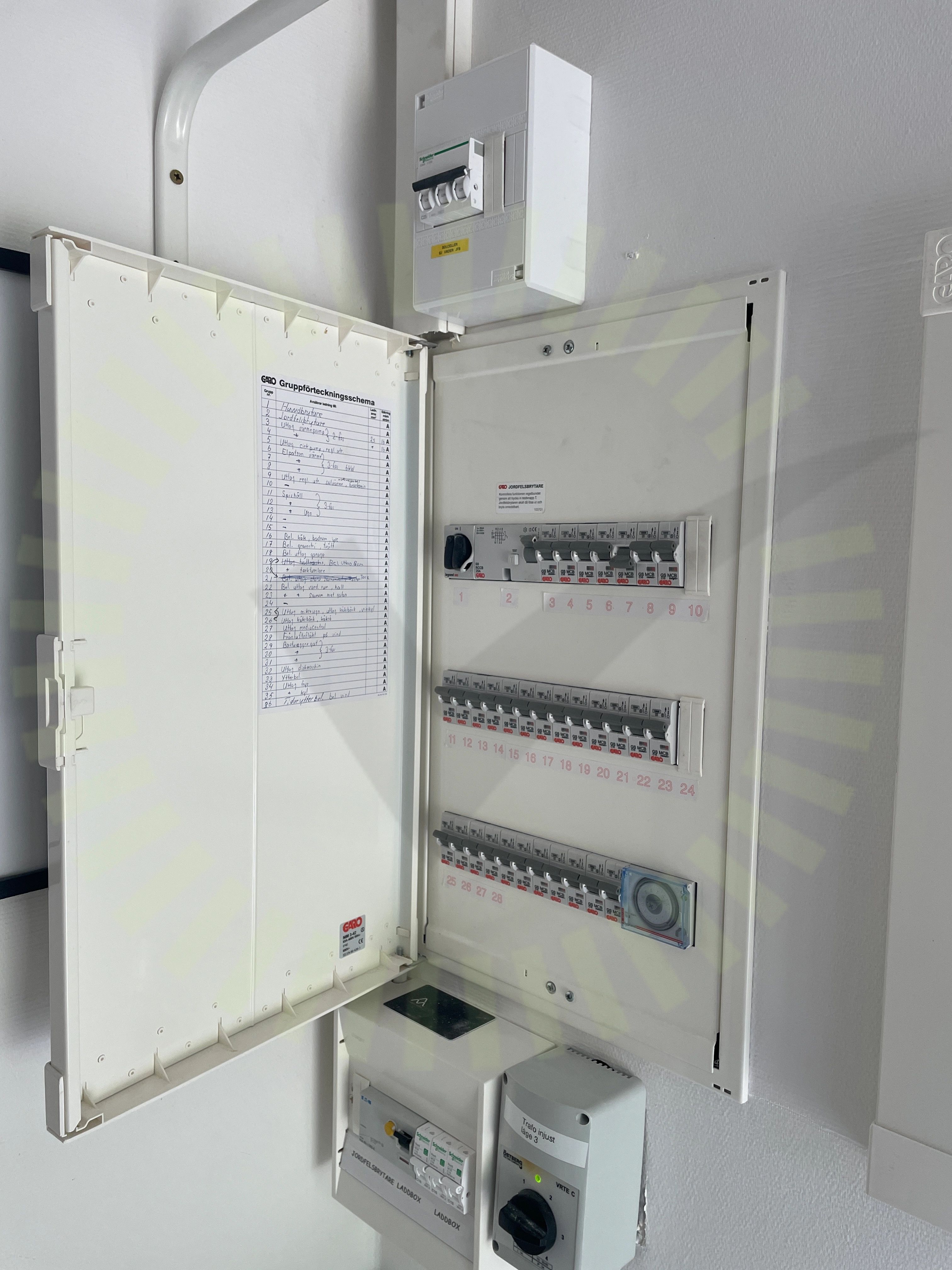

5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Ska finnas vid elcentral som matas från sollcellsanläggningen.

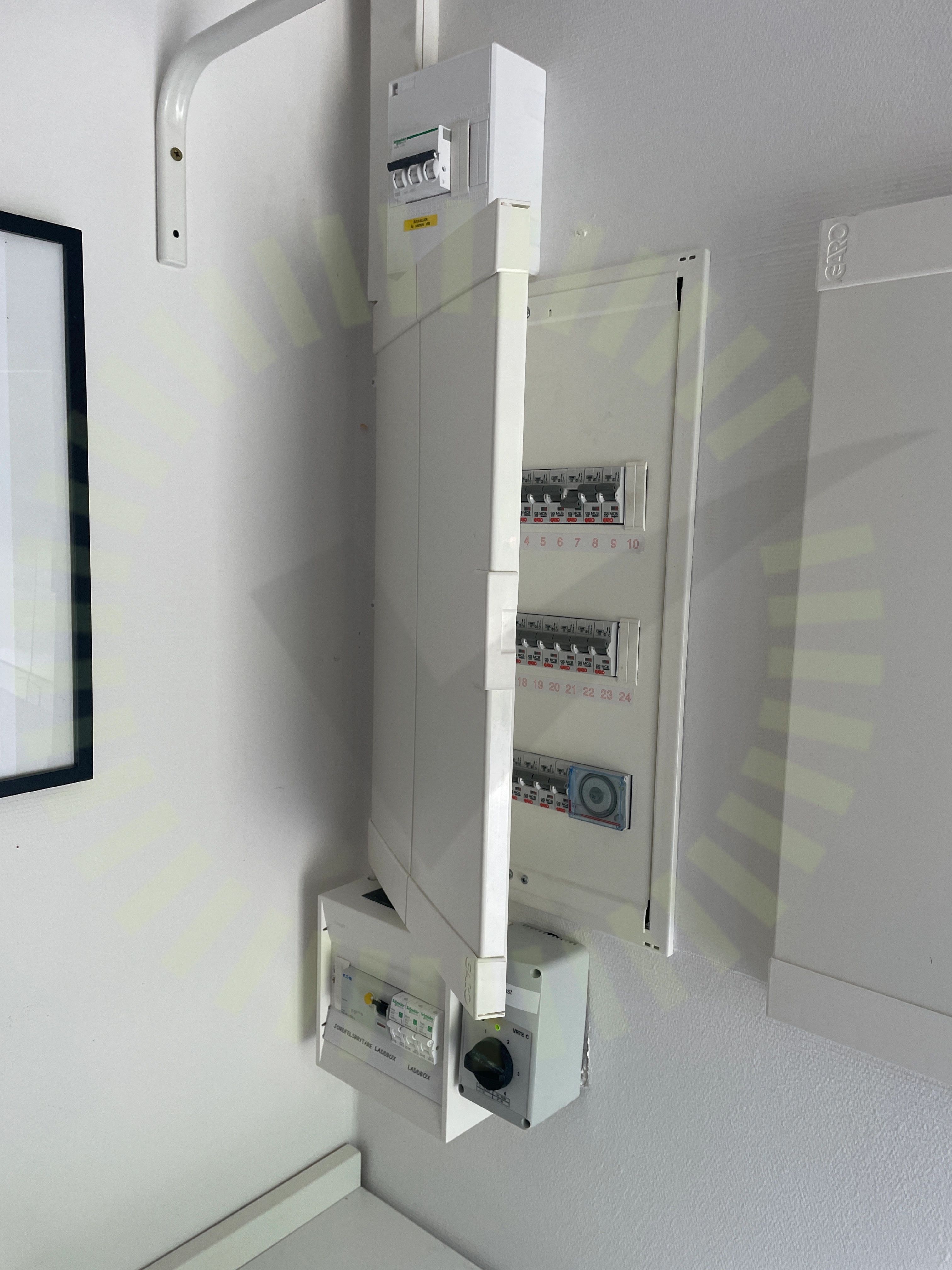

5.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Ska finnas vid elcentral som matas från sollcellsanläggningen.
Godkända kontrollpunkter
1/4
Ej tillgängligt vid besiktning
1/4
Växelriktare
Anmärkningar
4/36
6.1 Dubbel matning
Rekommendation
Dokumenterad riskbedömning av utökningen saknas. Matas med 20A från nät och upp emot 22A från växelriktaren
6.2 DC Kablage förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd. Frihänger ca 120 cm
6.3 DC Max Ström
Rekommendation
Panelens optimala ström överstiger vad växelriktaren kan omvandla till energi. Om detta beaktats vid beräkning av förväntad produktion är det ok. Underlag på detta saknas.

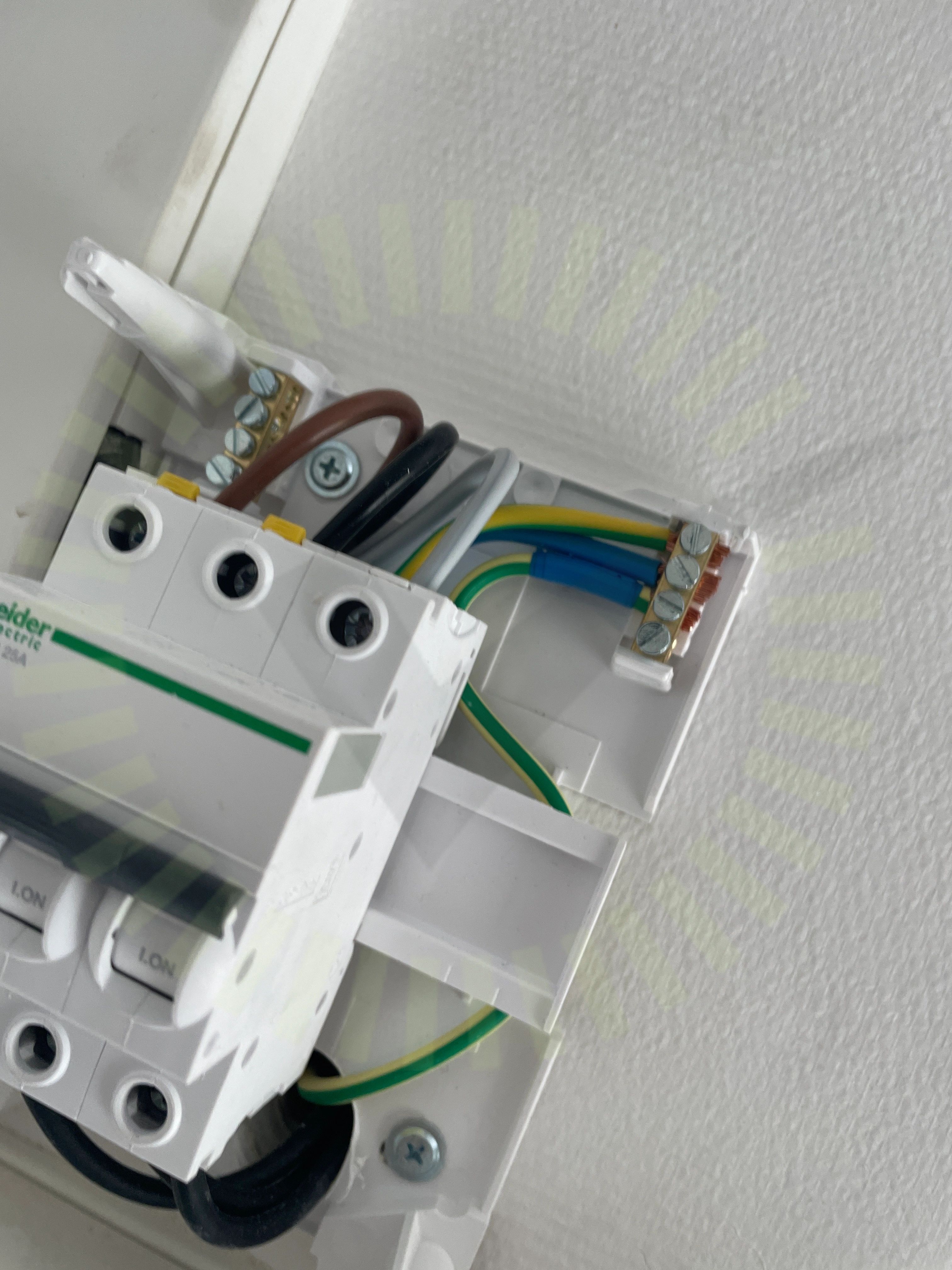

6.4 PEN
Inte godkänd
Felaktig dimension på PEN ledaren
Godkända kontrollpunkter
29/36
Ej tillgängligt vid besiktning
3/36
