Besiktningsrapport

9.5

Installation genom

Raymond

Datum

23 oktober 2023

Ort

Onsala, Hallands län

DC Kontakter förskruvning

Föremål mot bakstycke

Skenornas överhäng

+ 1

90% godkända

10% ej godkända

Om installationen

Paneler

GruppSol: Sverigepanelen 410W Dubbelglas

Montagesystem

Van Der Valk: Strongline Heavy Duty roof hook

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Undercentral

Installerad av Raymond som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, GruppSol: Sverigepanelen 410W Dubbelglas (14)Tak 1, Van Der Valk: Strongline Heavy Duty roof hook (27)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, GruppSol: Sverigepanelen 410W Dubbelglas

Anmärkningar

2/14

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

2.2 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade tillräckligt. Dessa kan expandera vid värmeväxling.

Godkända kontrollpunkter

11/14

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelkablaget generell böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/22

3.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Snö- och vindlastberäkning

3.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Annan taktyp än i lastberäkning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämma över skarv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Takets lutning

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/22

Takgenomföring

Takstolsinfästning

Undercentral

Anmärkningar

1/7

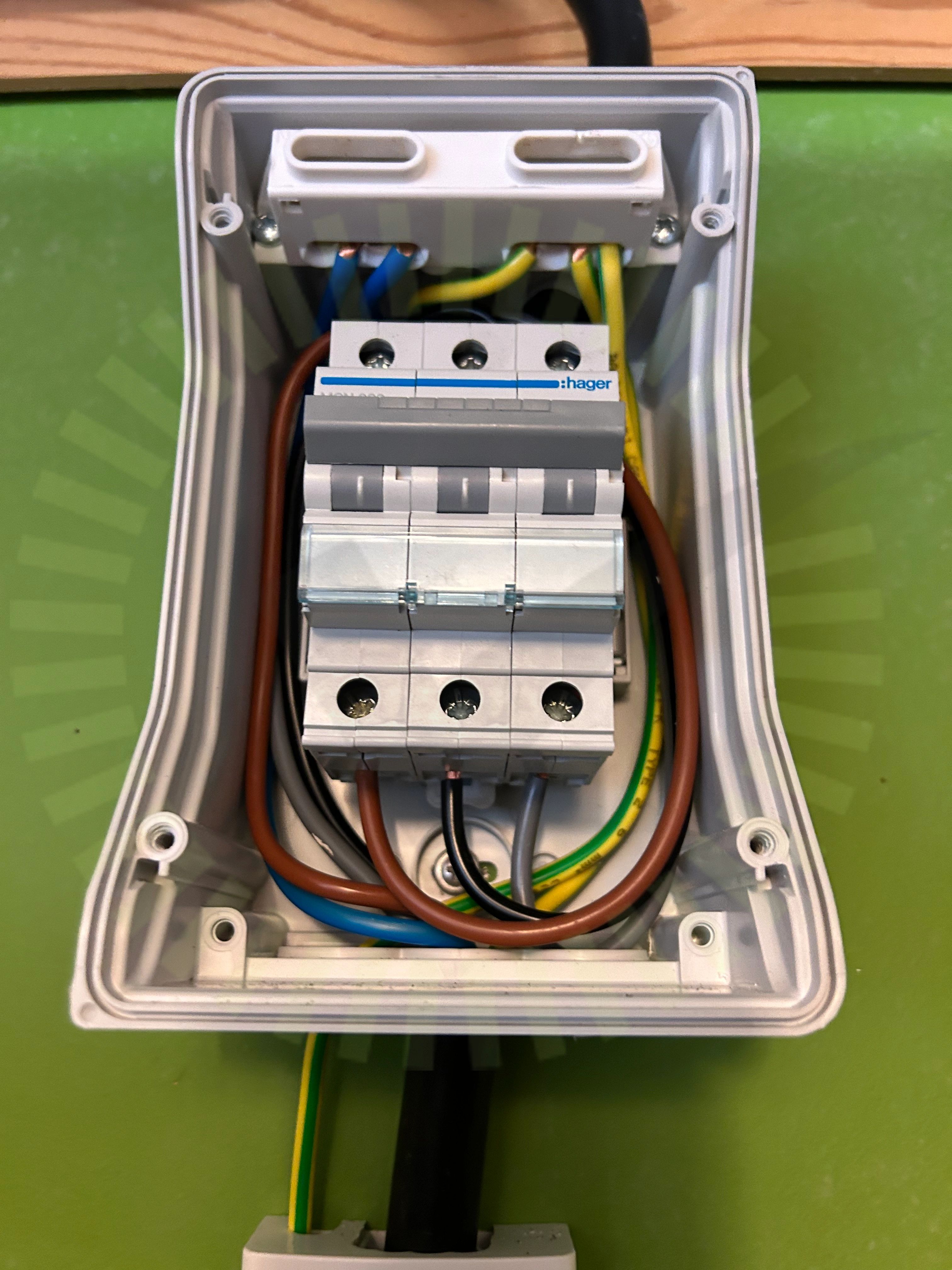

4.1 Infästning

Inte godkänd

Kapslingen infästning är inte beständig. Sitter löst.

SS 436 40 00 (132.5)

Godkända kontrollpunkter

6/7

Böjradie

Femledarsystem

Förskruvningar

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/36

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

6.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

6.3 DC Kontakter förskruvning

Inte godkänd

Kontakternas förskruvning är bottnade och har skadat packningen.

MA231 (de_en) Assembly instructions, Sida 10.

Godkända kontrollpunkter

33/36

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Skarp kant

Identifiering

Infästning

Mekanisk påverkan

Skadat kablage

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
