Besiktningsrapport

8.5

Installation av

CellSolar

Datum

18 maj 2022

Ort

Mellbystrand, Hallands län

Fästens placering

Skenor: Avstånd

Skenor: Överhäng

Fästen: Slutfäste

87% godkända

13% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

Huawei: SUN2000 (12-17KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC (6)Varselmärkning (5)Villa, DMEGC: DM(XXX)M10-66HBB/-V (13)Villa, ESDEC: ClickFit EVO Universal Hook (25)Växelriktare (24)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Märkning

Tillförlitligt fäst

Varning för backspänning

Varning för likström

Villa, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/13

3.1 Avstånd till hav

Inte godkänd

Panelerna är monterade nära havet.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 5-6

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 7.

3.3 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

10/13

Bakstycke: Föremål

Fästenas överlappning

Kablar: Dragavlastade

Kontakter: Förbindelse

Mellanrum

Placering: Höjdskillnad

Placering: Skugga

Ram: Dräneringshål

Solpaneler: Skador

Sträng: Förläggning

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

4/24

4.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Skenan sticker ut för mycket så fästet når inte panelen tillräckligt.

Tillverkarens anvisningar

4.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Max 650mm cc. Uppmätt 90 cm cc.

Tillverkarens anvisningar

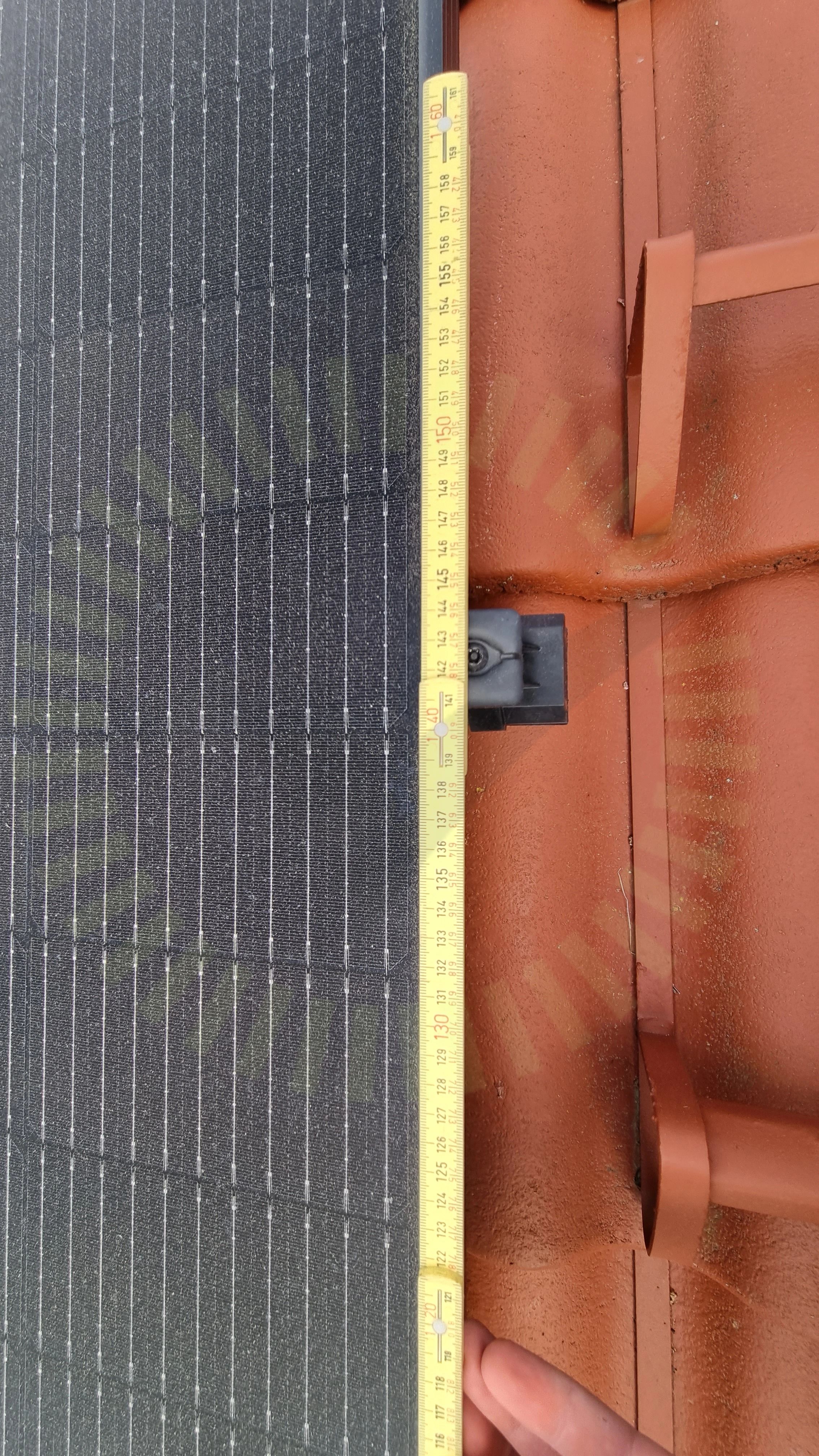

4.3 Skenor: Avstånd

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Max 1047. Skall placeras så nära detta mått som möjligt. Möjligt att placera på ca 1050mm finns.

Tillverkarens anvisningar

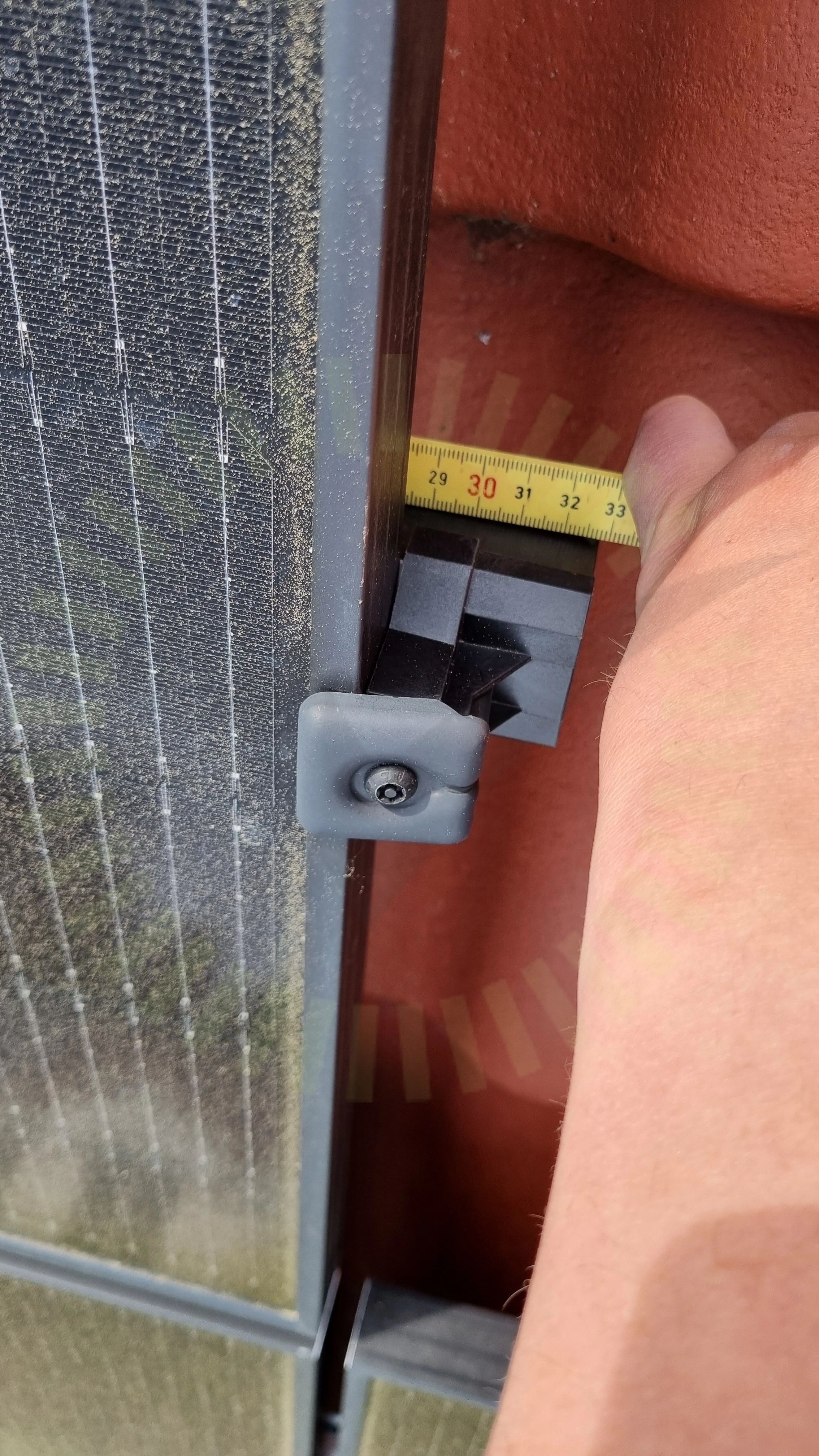

4.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med tillverkarens anvisningar. Max 250 mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

20/24

Fästen: Mittfäste

Infästning: Belastning

Infästning: Bärläkt

Infästning: Höjdjustering

Infästning: Klämmans omfång

Infästning: Urspårning

Kabeluppfästning

Montagesystem: Främmande material

Montagesystem: Säkerhetsavstånd

Montagesystem: Takhöjd

Montagesystem: Taklutning

Panelfäste: Panelramens tjocklek

Shims

Skador

Skarp kant

Skenor: Infästning

Skenor: Skarv

Skydd

Snö- och Vindlastberäkning

Väderbeständigt material

Växelriktare

Anmärkningar

2/23

5.1 Basskydd

Inte godkänd

Täcklock för kapsling saknas. Ej beröringsskyddat.

5.2 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

21/23

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

DC Genomföringar

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Kabel

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: El: Förskruvning

Växelriktare: El: Kontakter

Växelriktare: El: PE

Växelriktare: Placering: Brännbart underlag

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Placering: Utrymme
