Besiktningsrapport
6.7
Installation av
Sydpumpen AB
Datum
9 februari 2024
Ort
Skummeslövsstrand, Hallands län
Kabeluppfästning
Väderbeständigt material

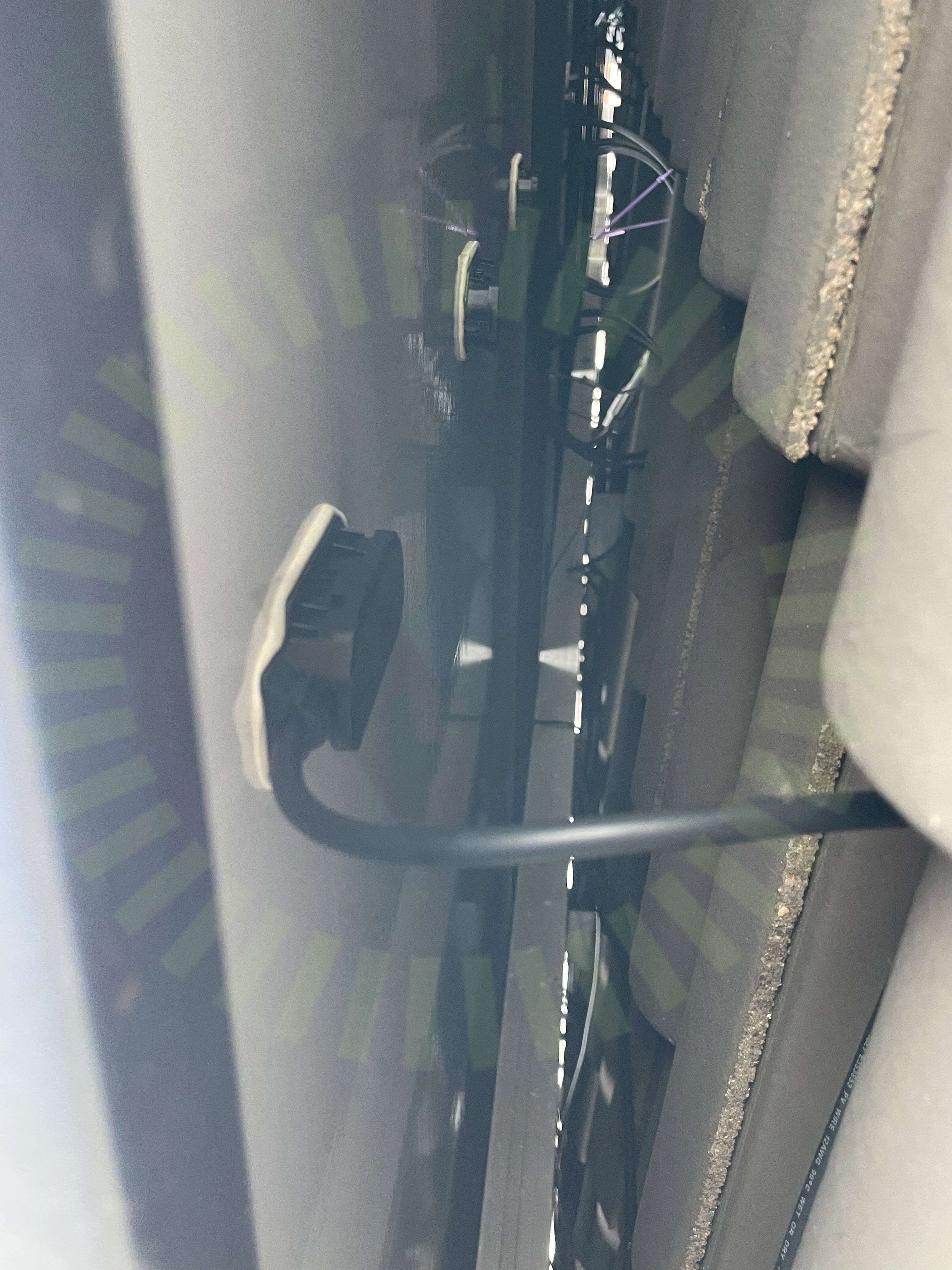

Skenornas överhäng
+ 19
65% godkända
35% ej godkända
Om installationen
Paneler
QCells: DUO BLK ML-G9
Montagesystem
Nordic Solar: Läktfäste
Växelriktare
SMA: SUNNY TRIPOWER 3.0 / 4.0 / 5.0 / 6.0
Tillbehör
Undercentral
Installerad av Sydpumpen AB som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
3/3
1.1 Avtal
Inte godkänd
Paneler stämmer ej överens med avtal. 335 W paneler är installerat.
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Tak 1, Nordic Solar: Läktfäste
Anmärkningar
13/22
2.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad. VP rör är ej fastsäkrat under takpannor.

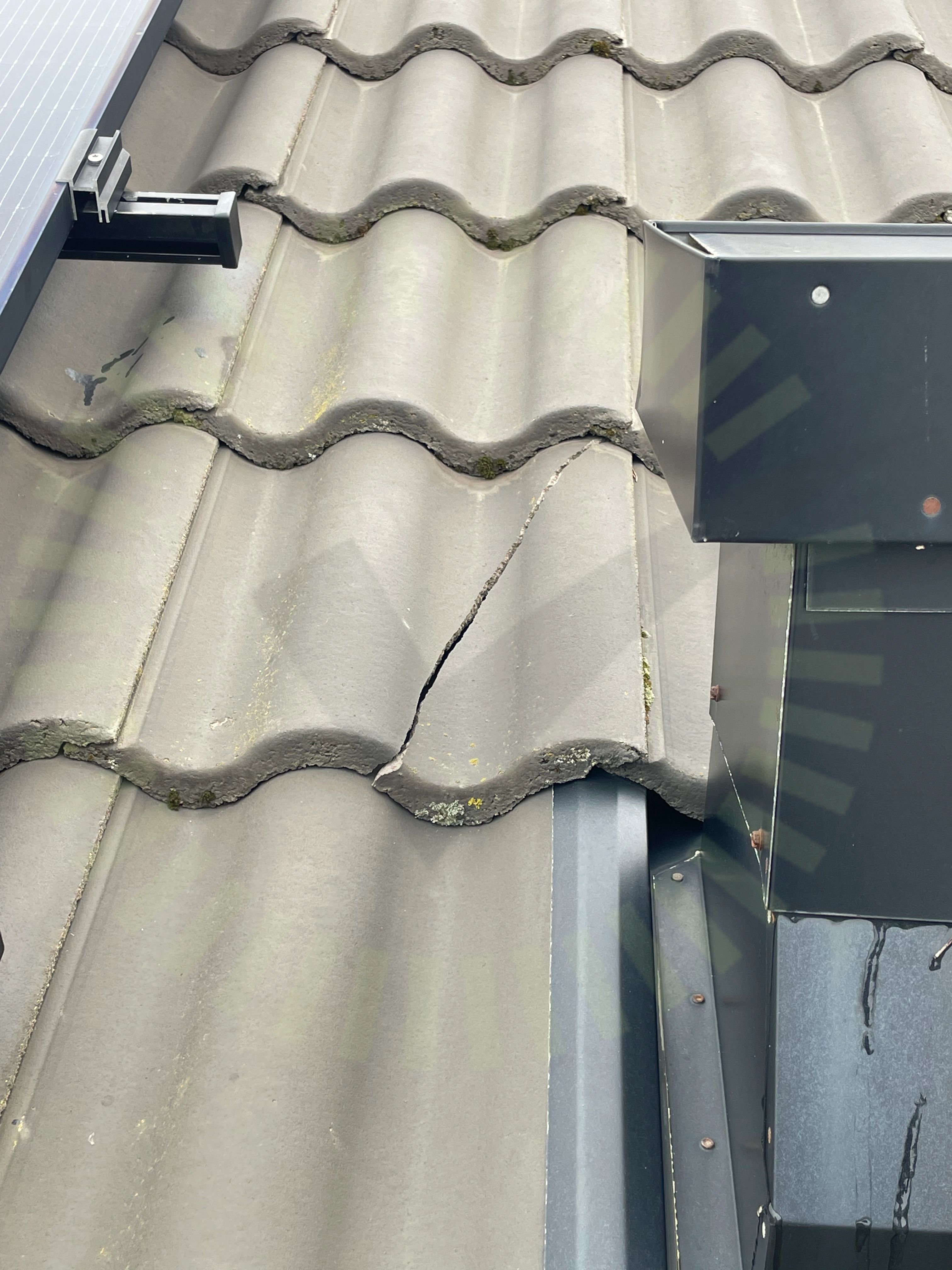

2.2 Skador
Inte godkänd
Skador noterade på taket.

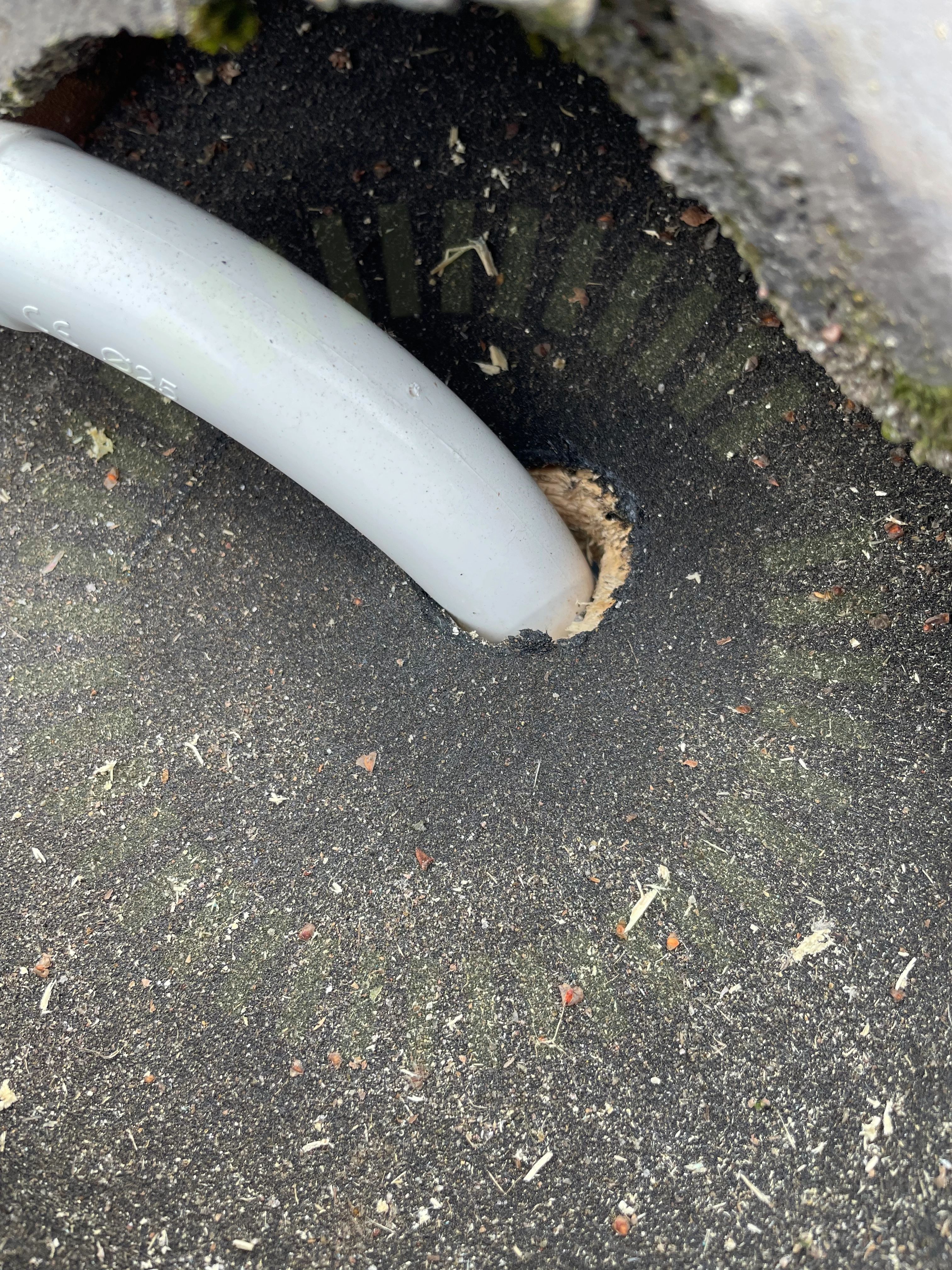

2.3 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

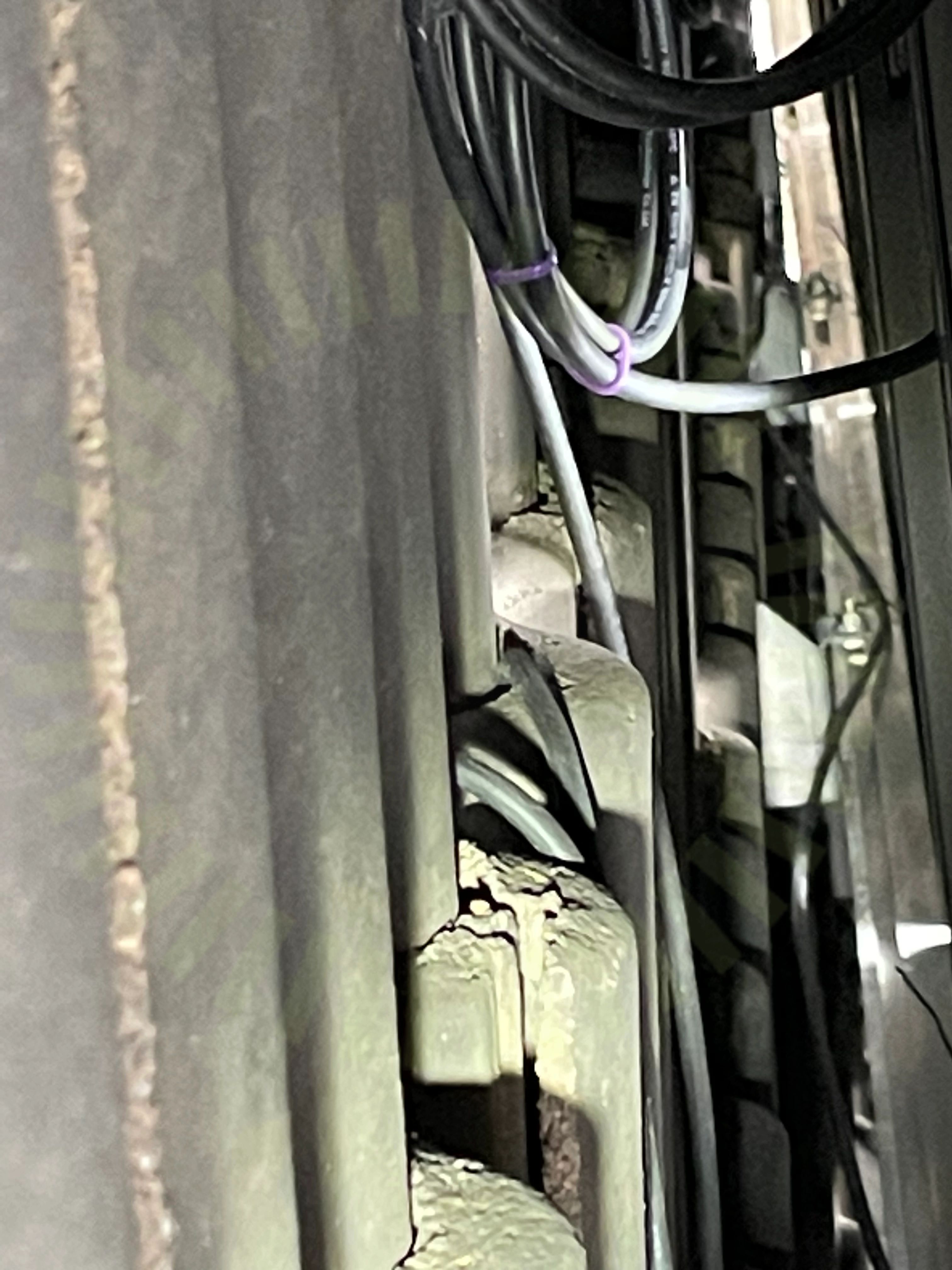

2.4 DC kabel förläggning
Inte godkänd
Kablage ligger oskyddad och är klämd när det går upp under takpanna

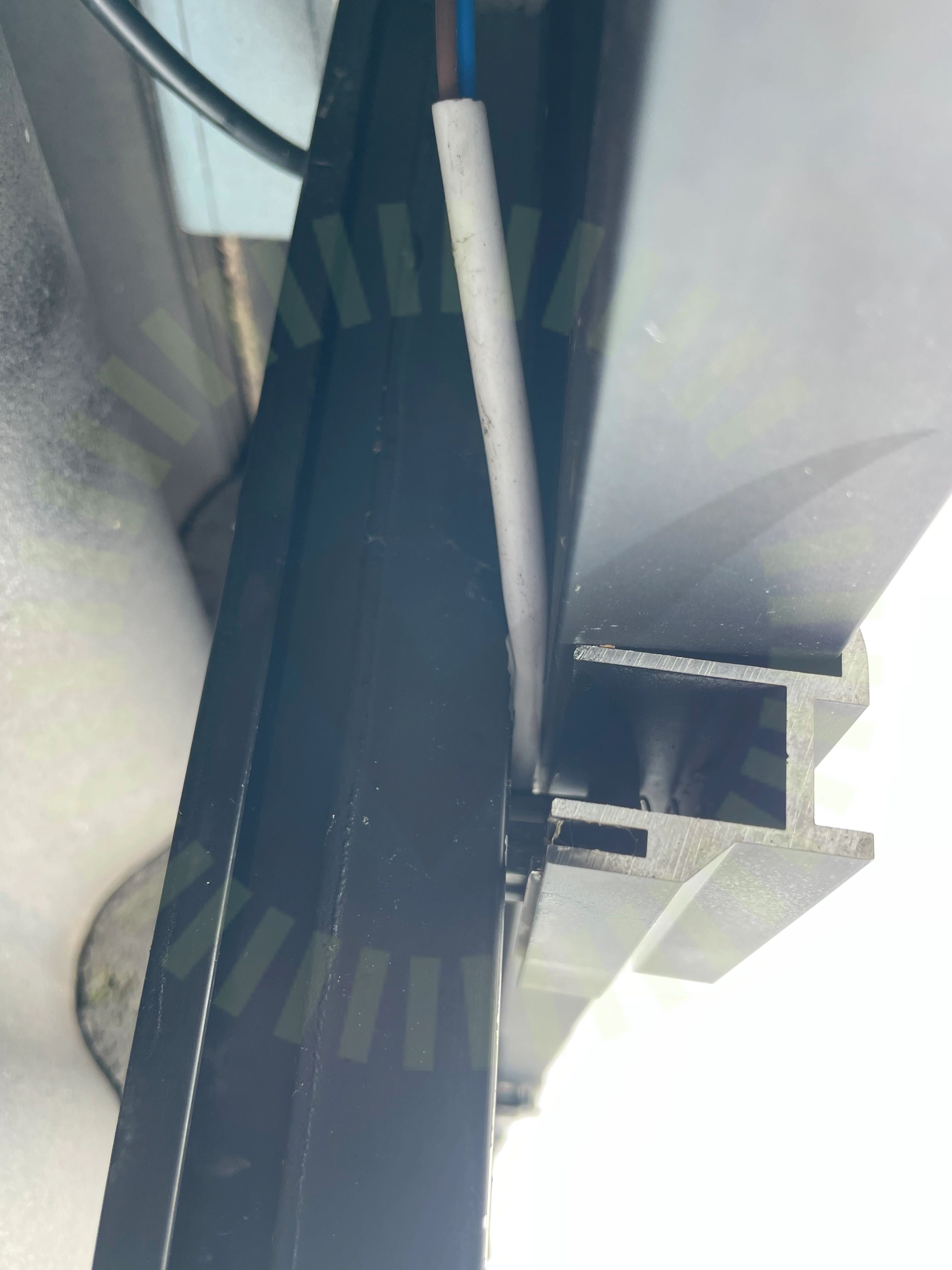

2.5 Föremål mellan skena och panelram
Inte godkänd
Kabel ligger klämd mellan skena och panelram.

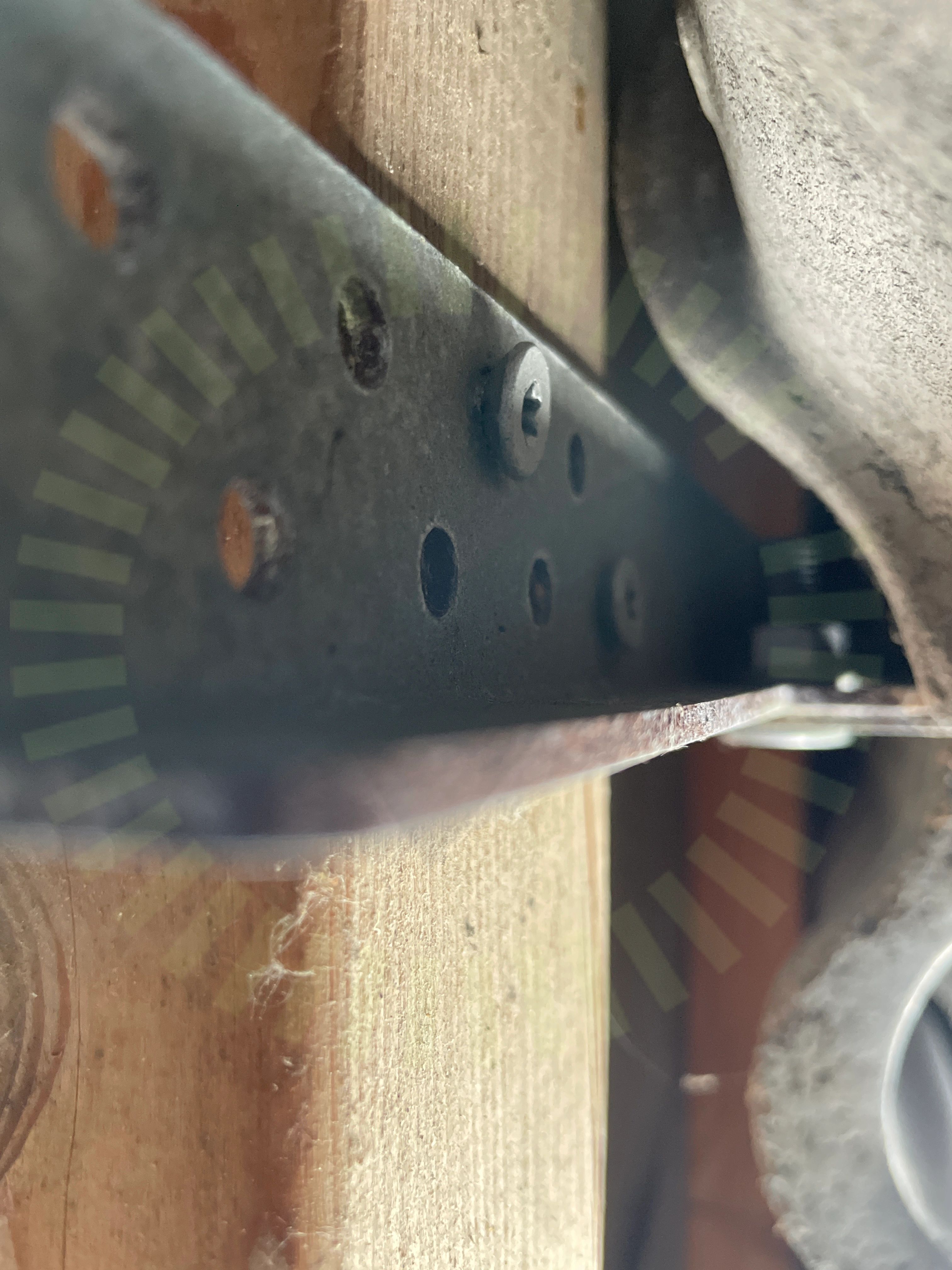

2.6 Läktinfästning
Inte godkänd
Infästningar i läkten uppfyller inte kraven från tillverkaren. För få skruv samt felaktiga skruv har använts.

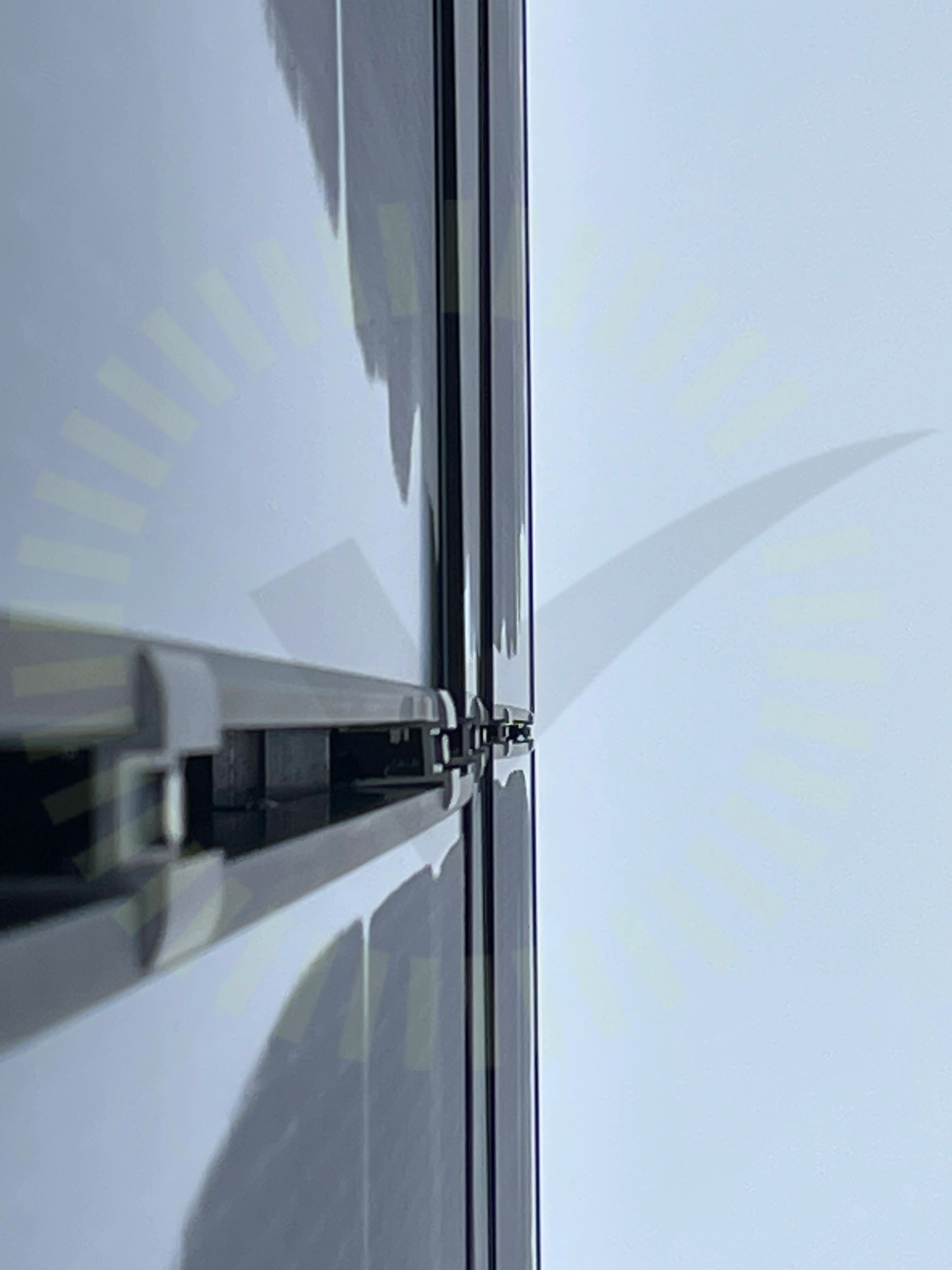

2.7 Mittklämmor
Inte godkänd
Mittklämmor är inte åtdragna.

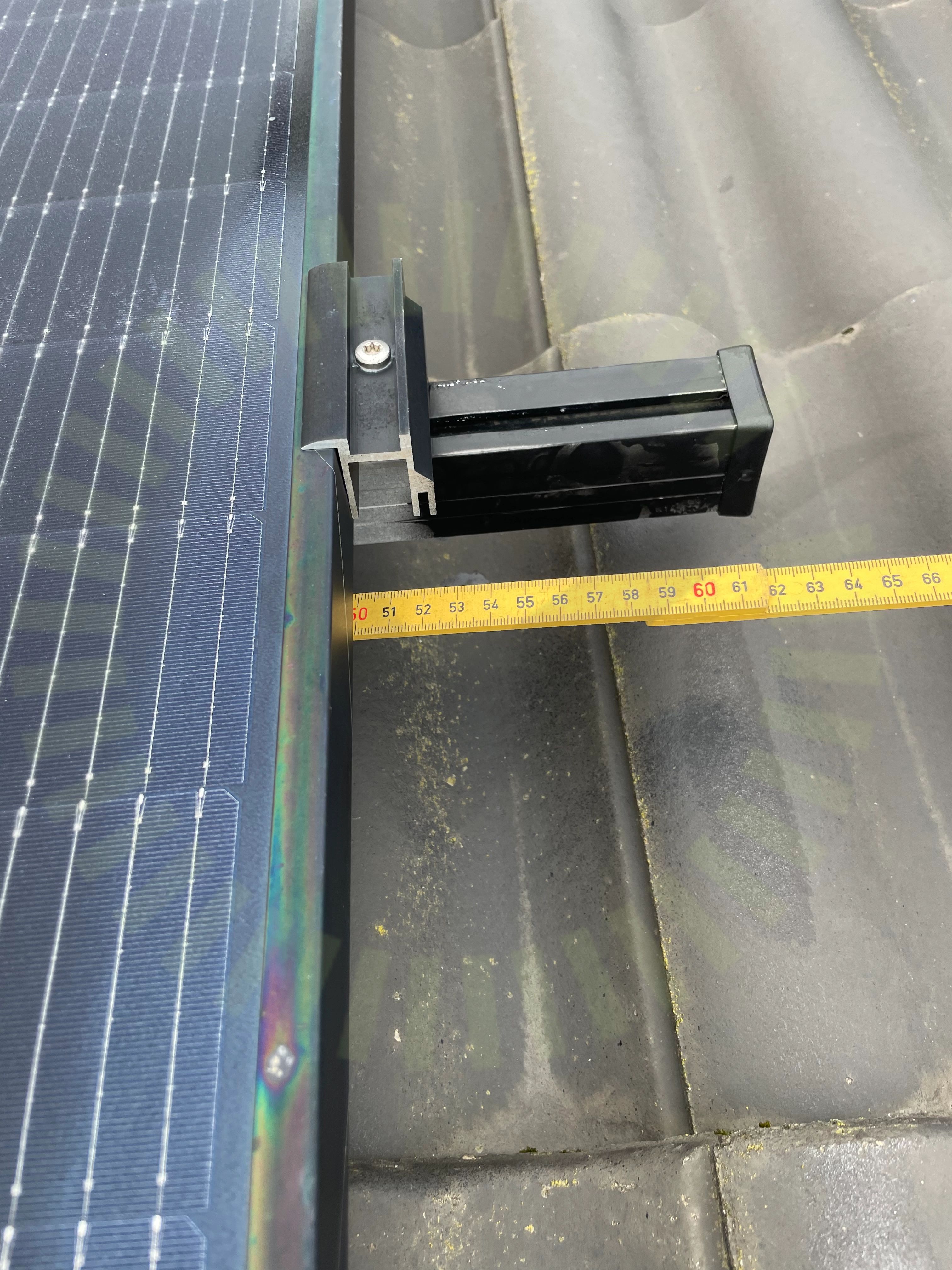

2.8 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.

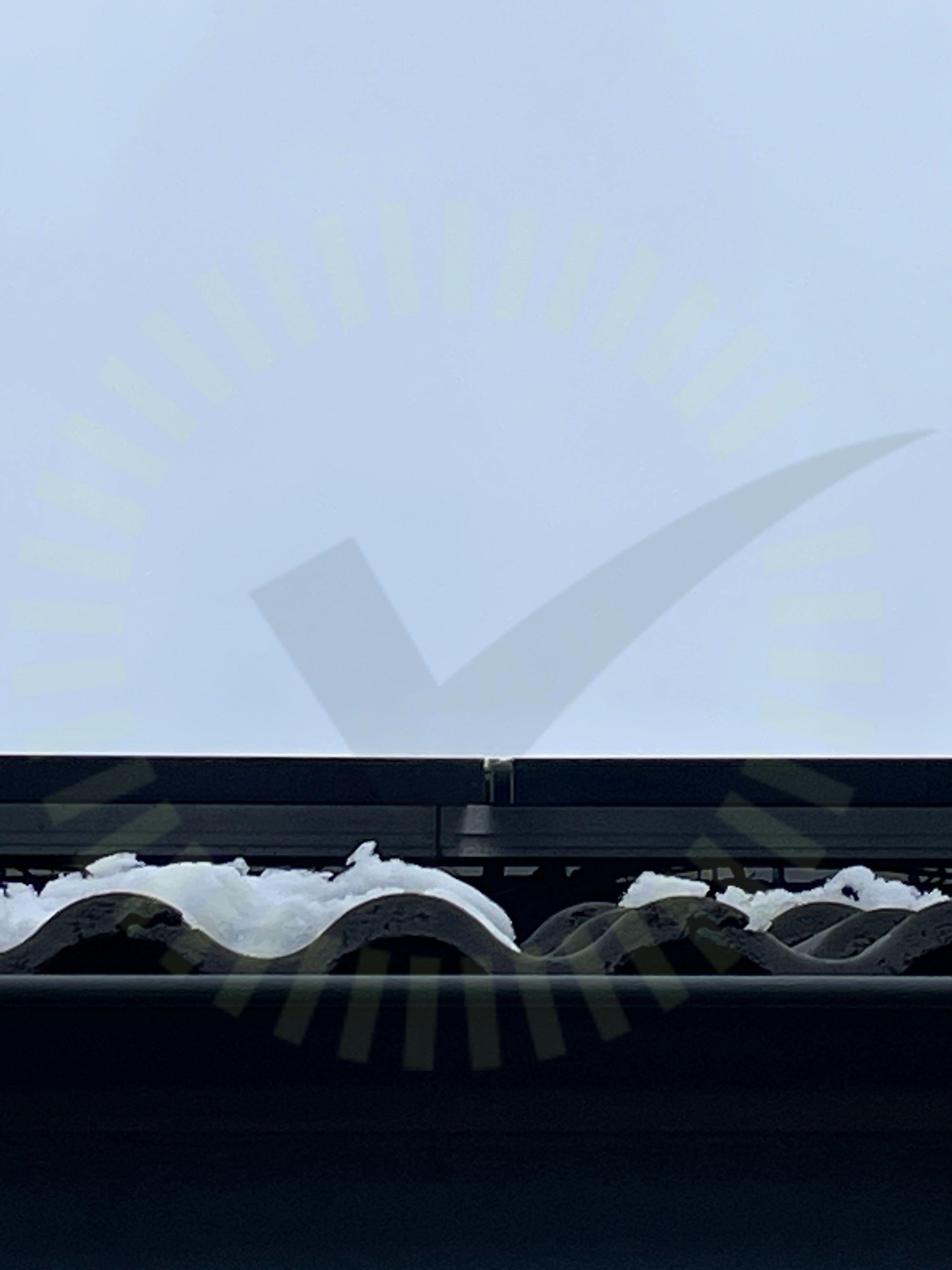

2.9 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
2.10 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

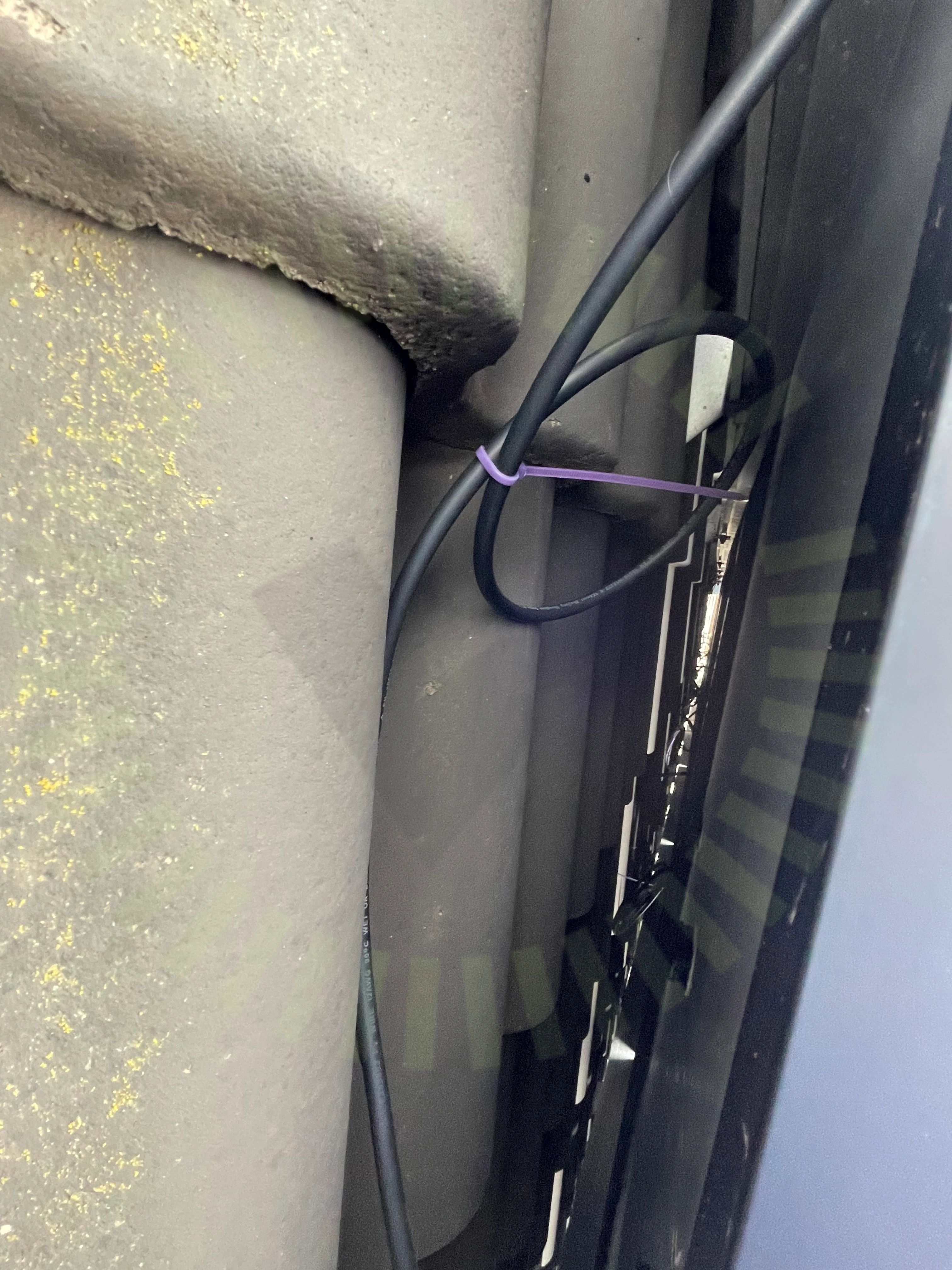

2.11 Väderbeständigt material
Inte godkänd
Kablage hänger kvar i förpackningsbuntband.
2.12 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

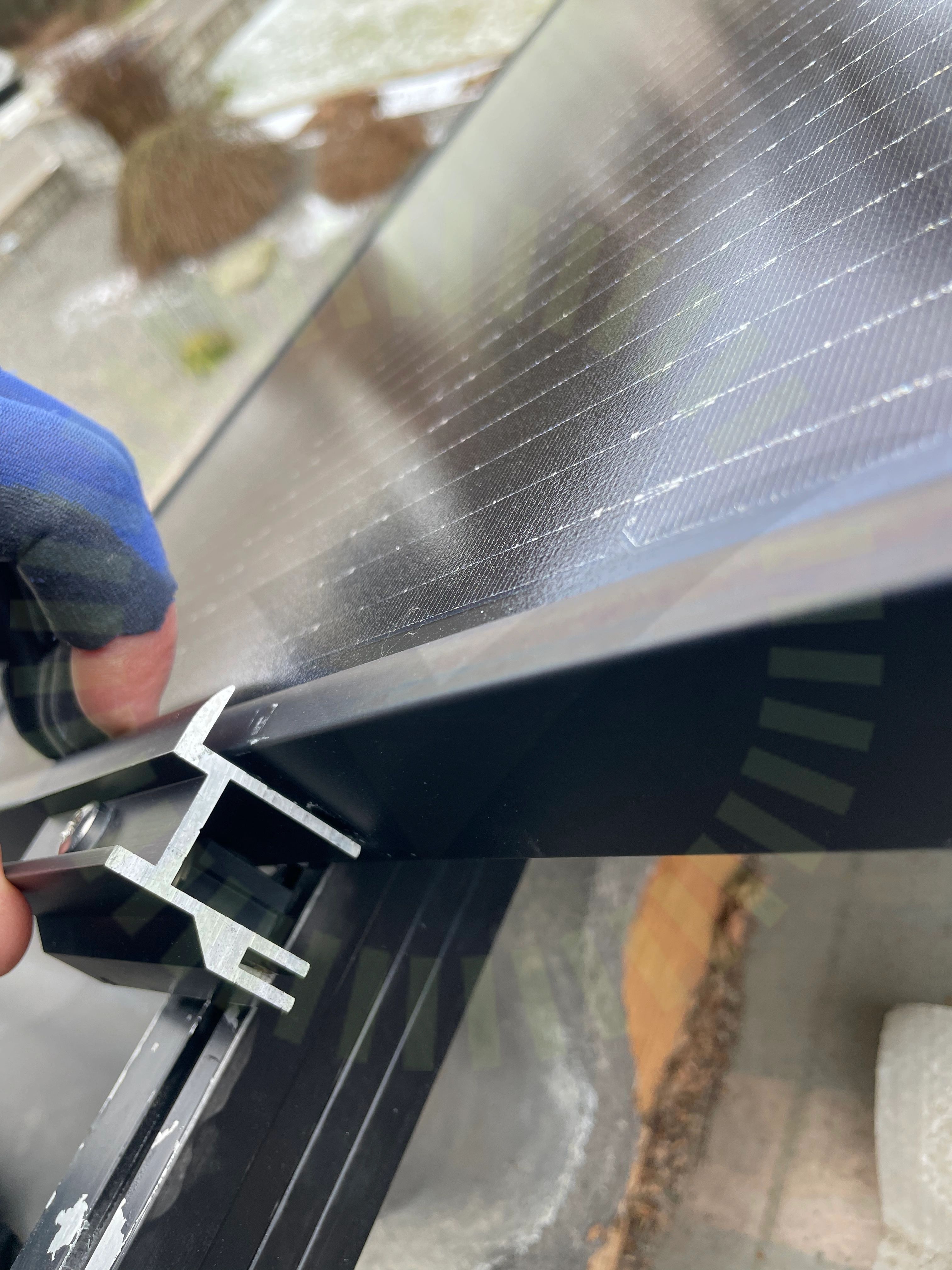

2.13 Ändklämmor
Inte godkänd
Ändklämmor är inte åtdragna.
Godkända kontrollpunkter
9/22
Tak 1, QCells: DUO BLK ML-G9
Anmärkningar
5/17

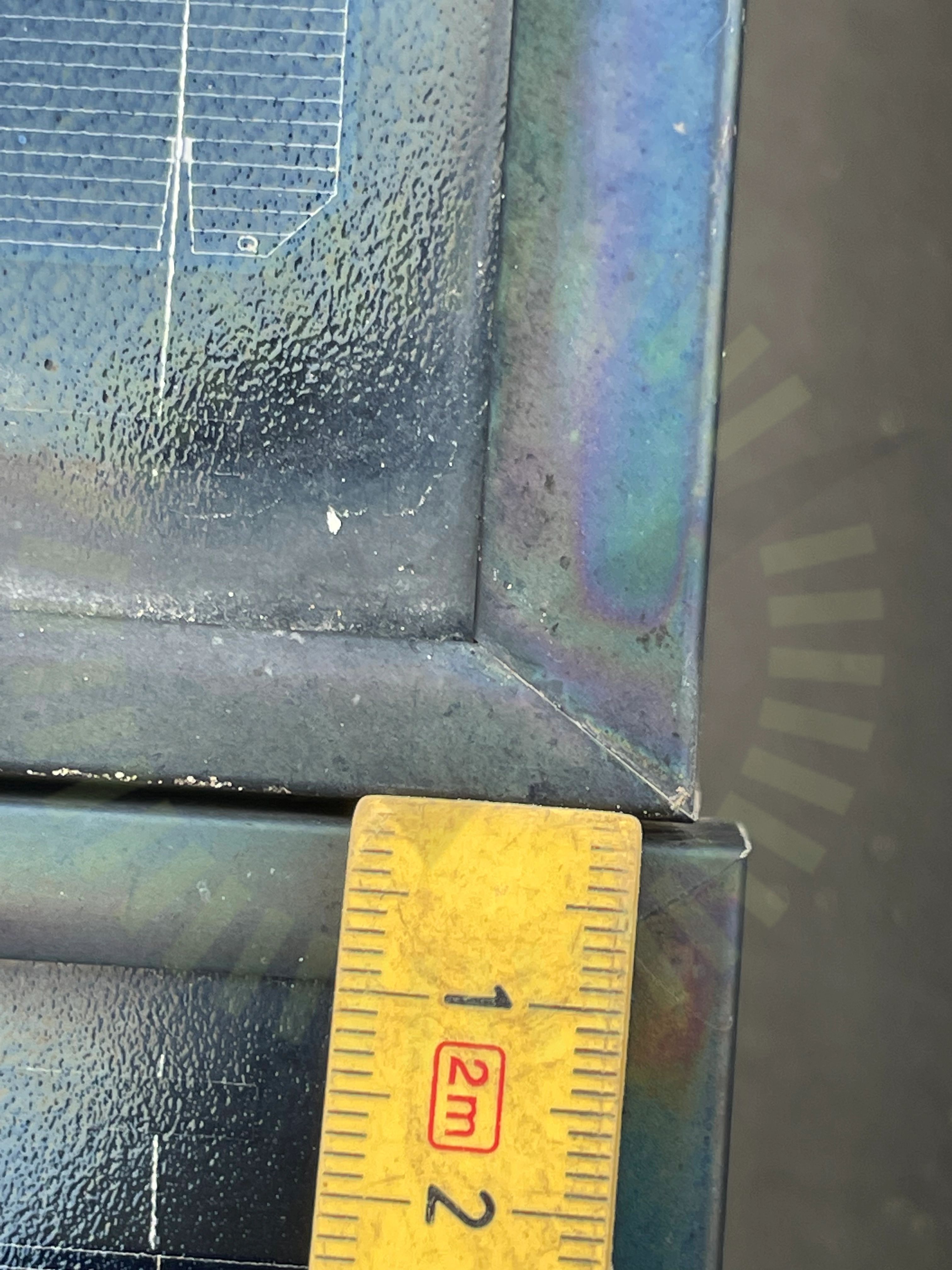

3.1 Mellanrum
Inte godkänd
Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

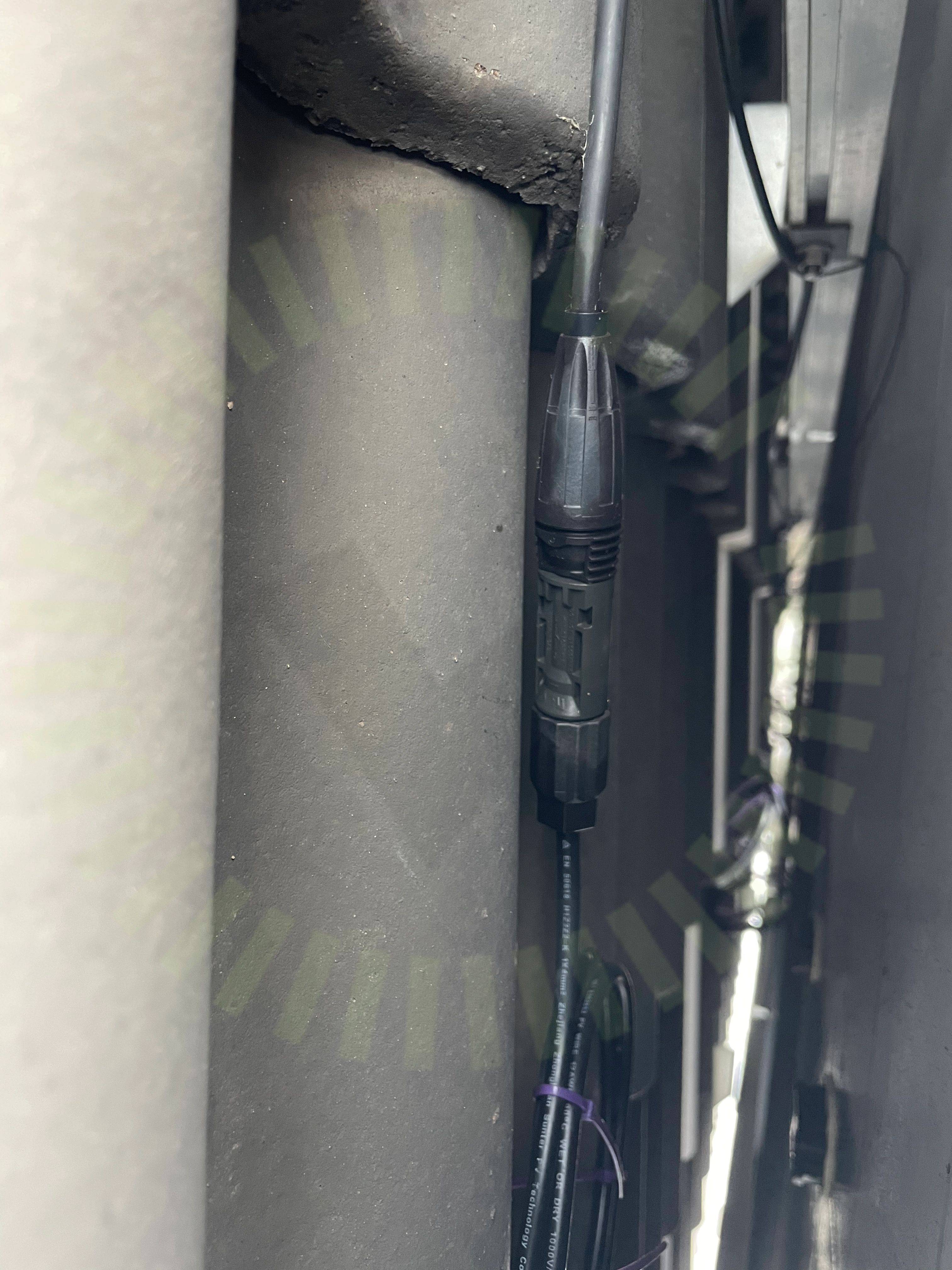

3.2 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

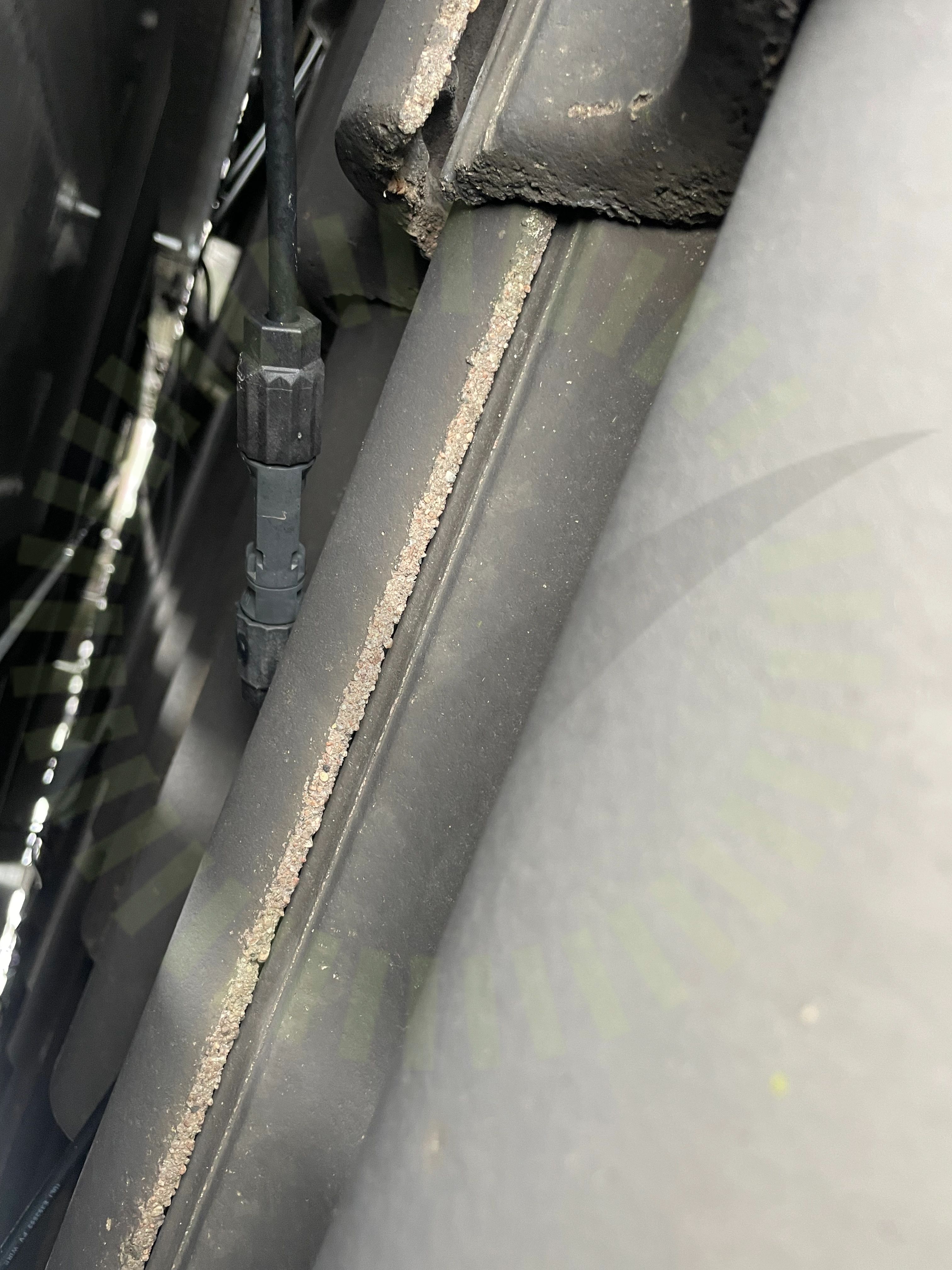

3.3 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan på flertalet ställen.
3.4 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

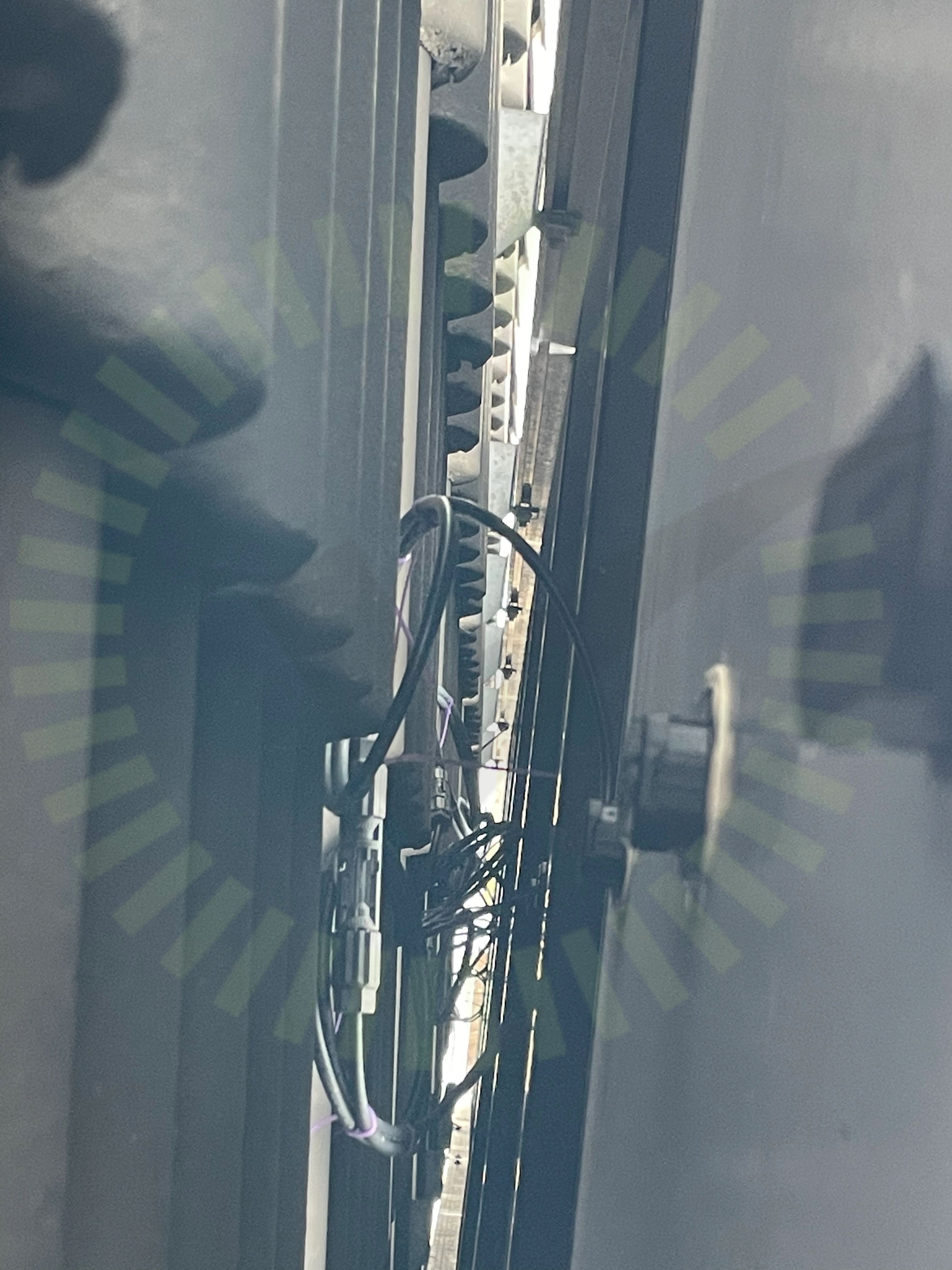

3.5 Stress på kontakter
Inte godkänd
Kontakt ej dragavlastad och utsätts för väderpåverkan.
Godkända kontrollpunkter
11/17
Ej tillgängligt vid besiktning
1/17
Undercentral
Anmärkningar
1/5

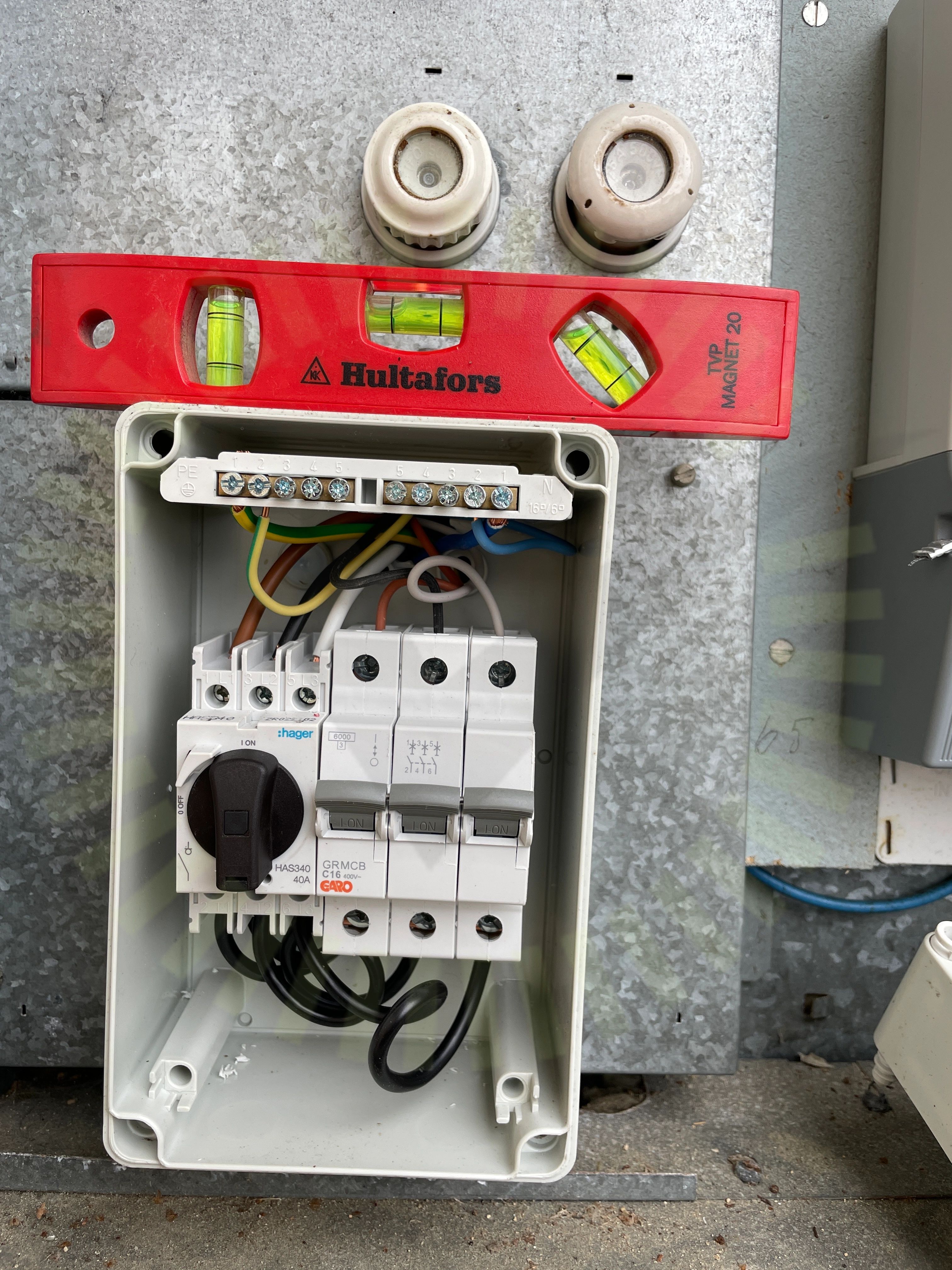

4.1 Infästning
Inte godkänd
Kapslingen är ej rakt monterat.
Godkända kontrollpunkter
4/5
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
8/36

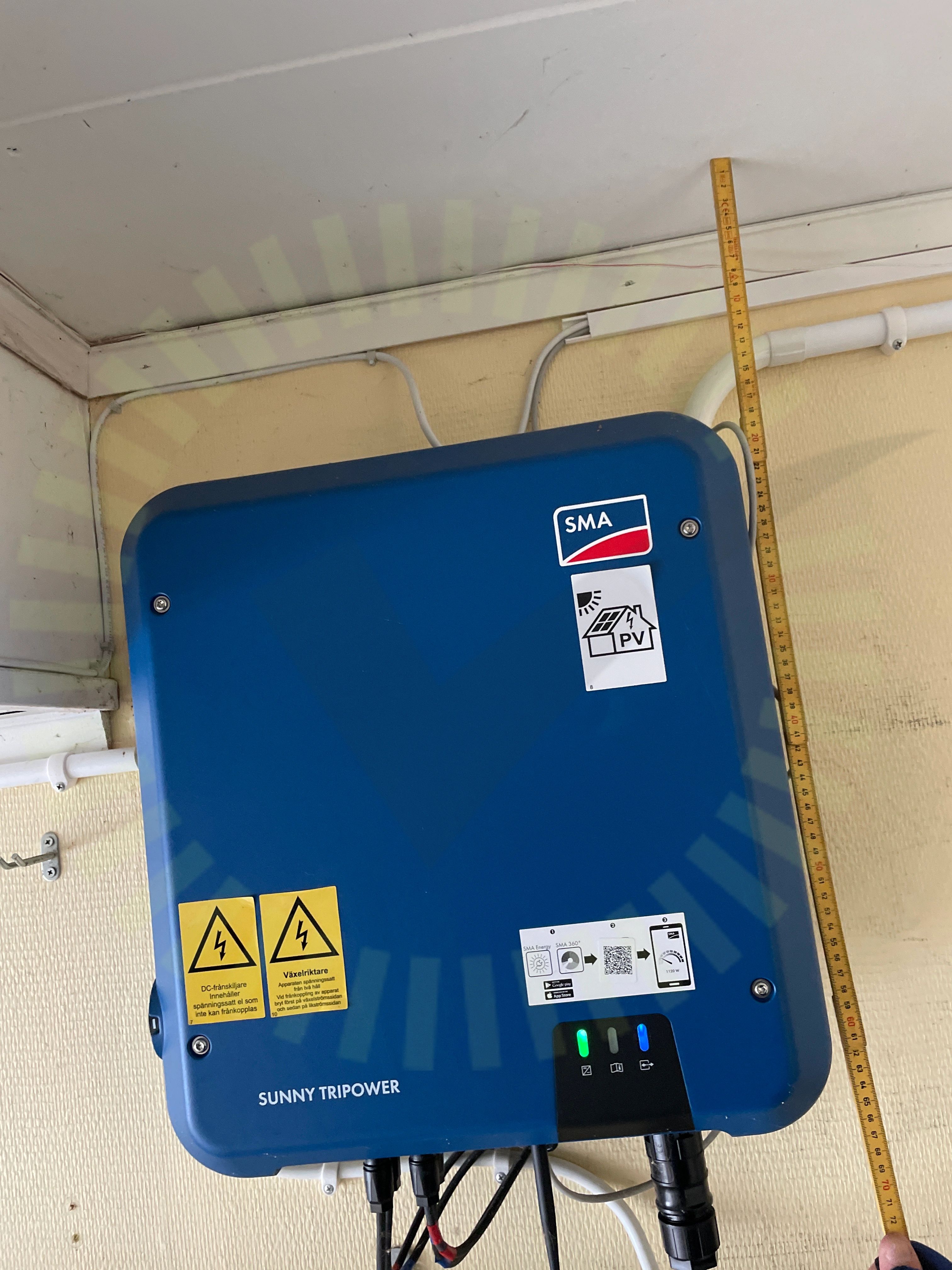

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket och en vägg.

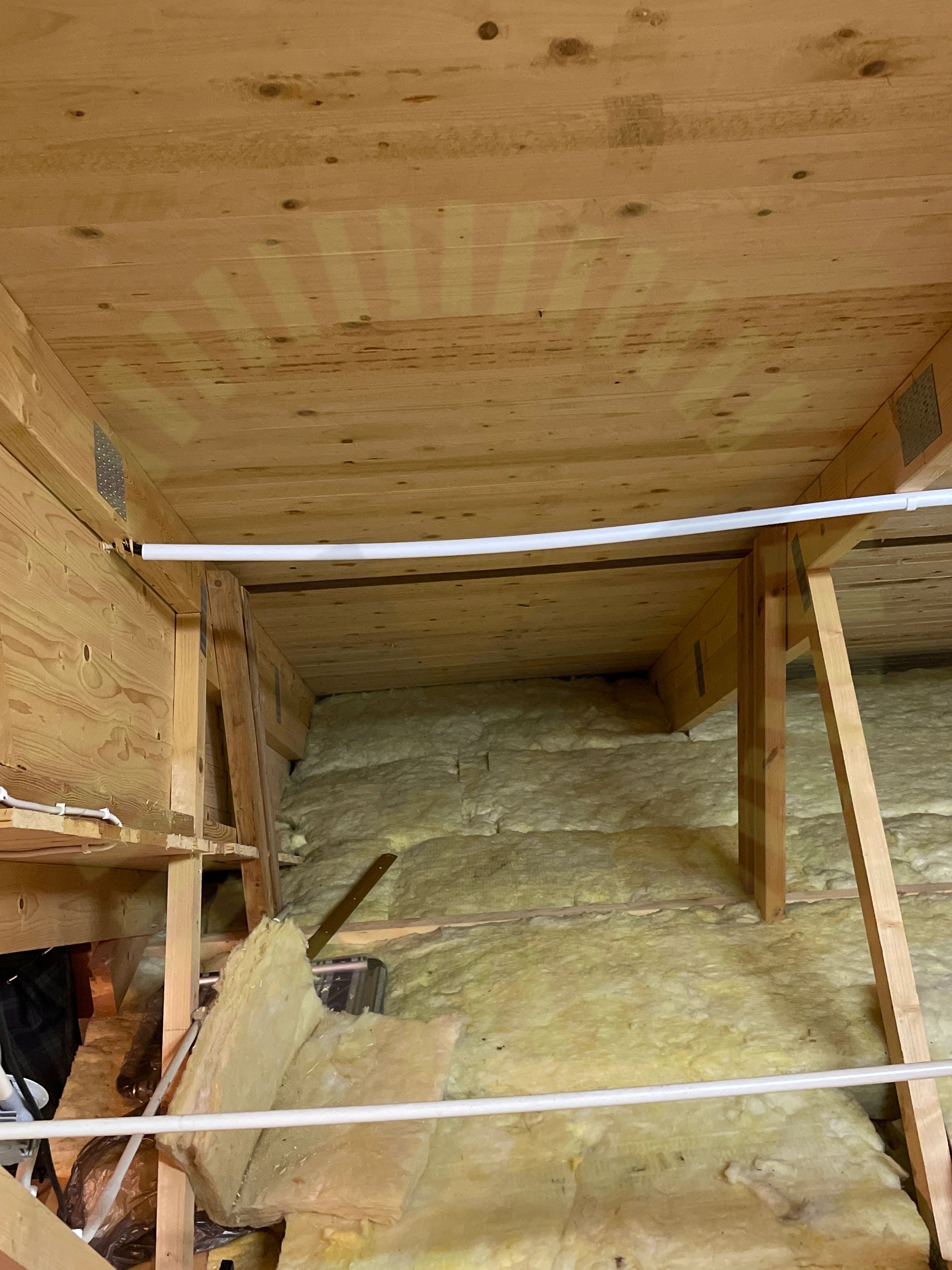

6.2 DC Kablage förläggning
Inte godkänd
Kablaget är inte uppfäst så det har tillräckligt stöd.

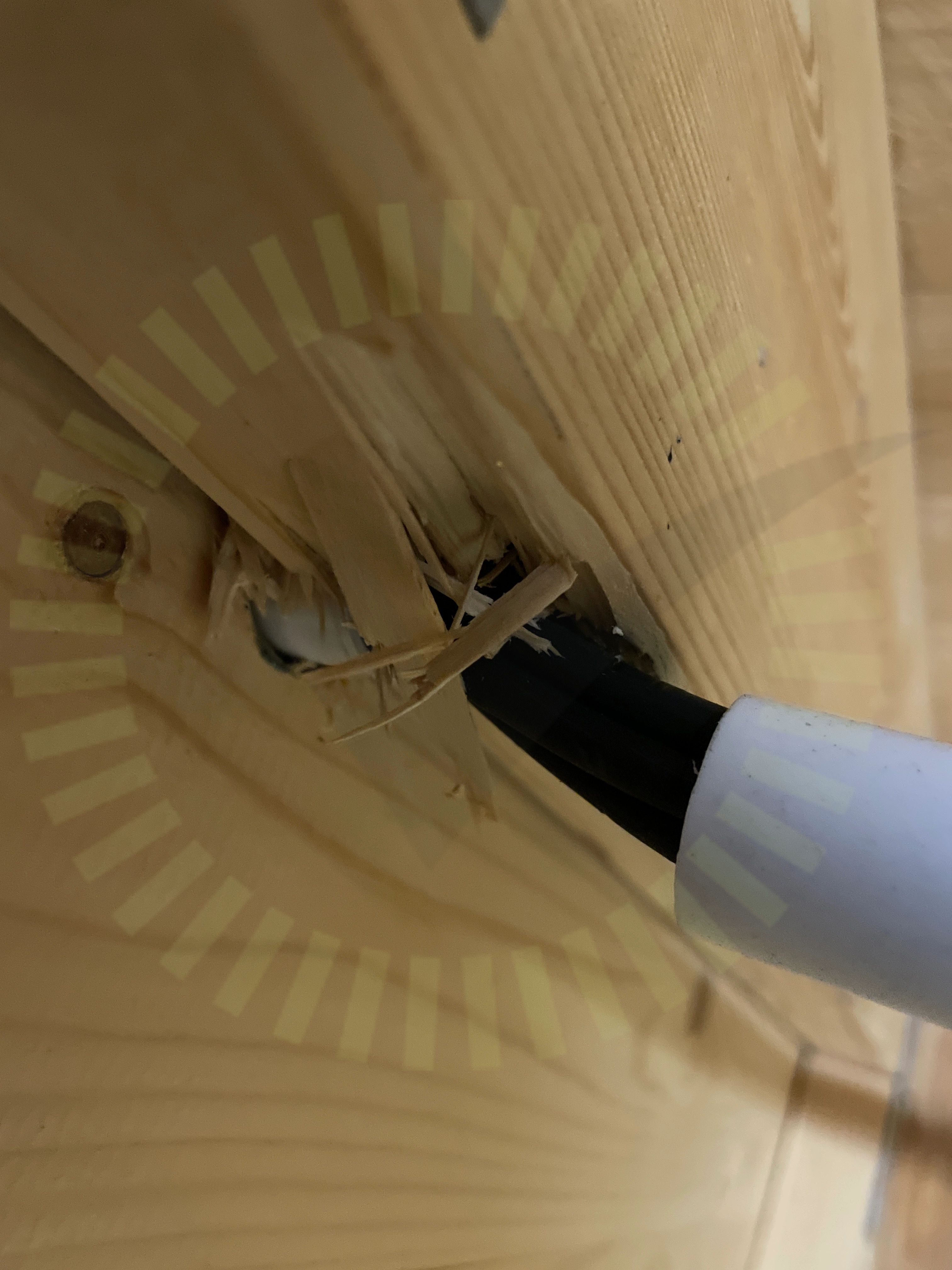

6.3 DC Kablage skydd
Inte godkänd
Kablaget är förlagt mot vass kant och saknar mekaniskt skydd.

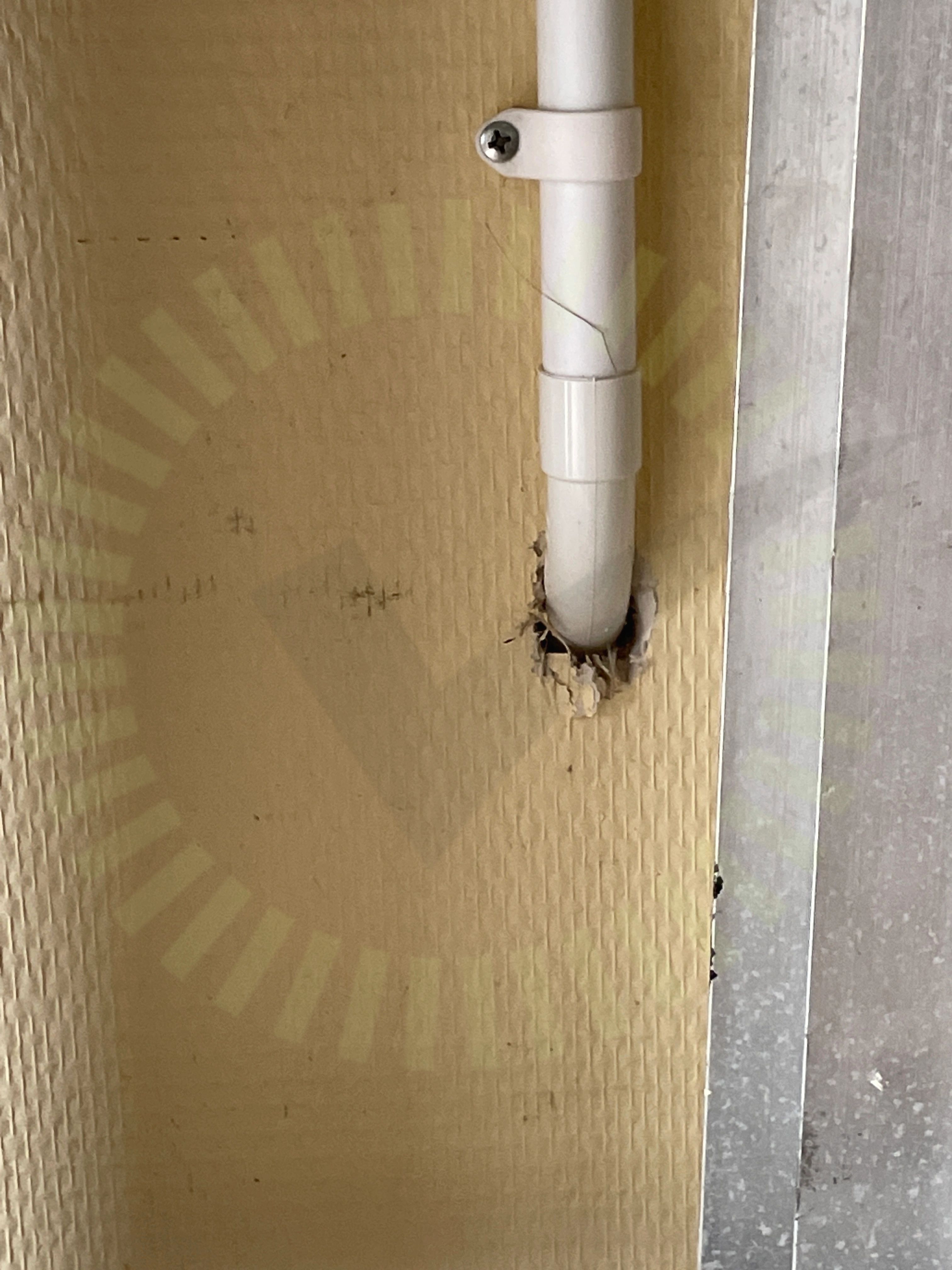

6.4 Genomföringar
Inte godkänd
Genomföring inte tätad.
6.5 Identifiering
Inte godkänd
Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

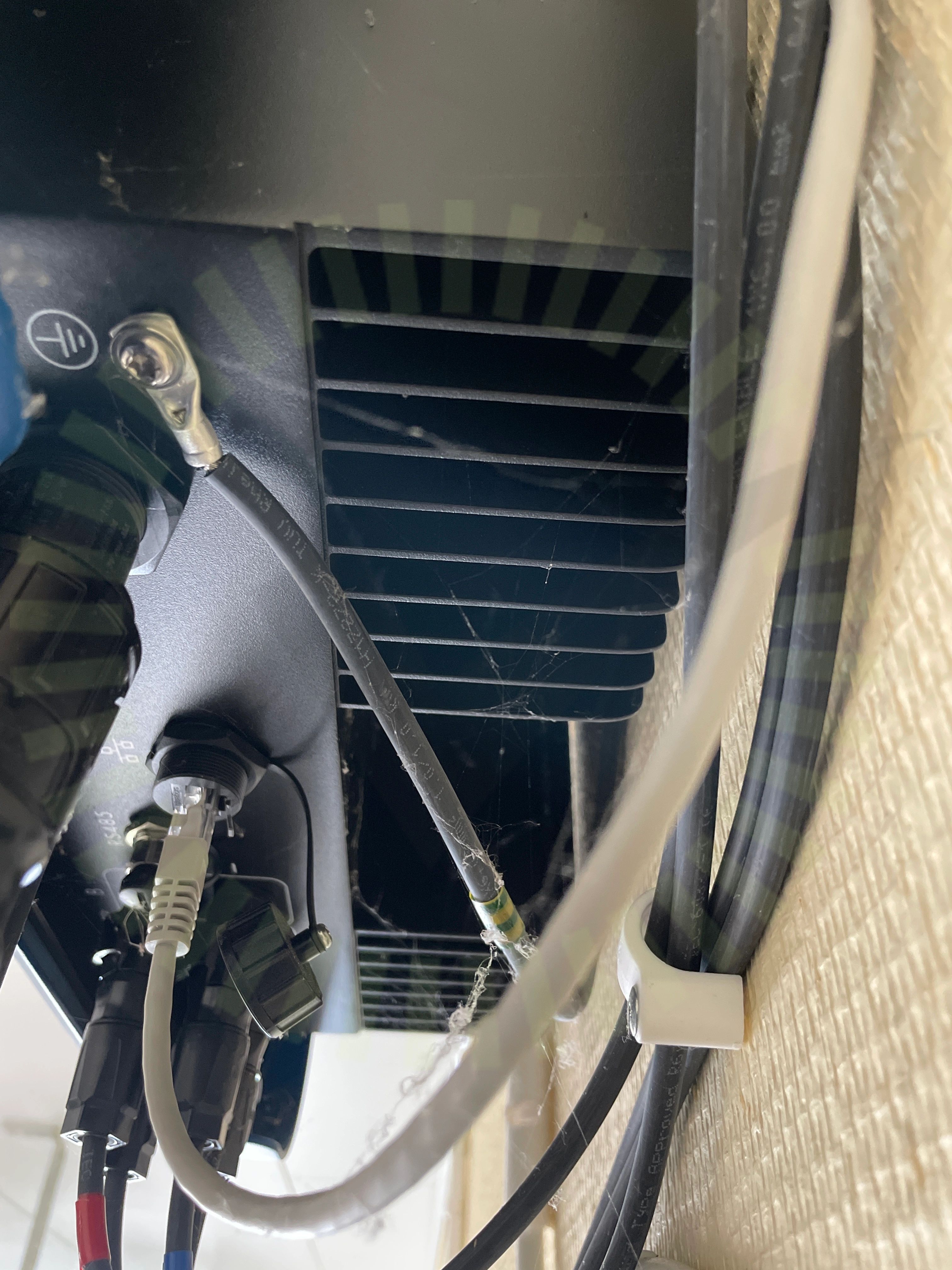

6.6 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat. Kabel på bild är potentialutjämning för montagesystem.
6.7 Tillgänglighet
Inte godkänd
Kapsling är monterad på platta som är framför inkopplingsplintar.

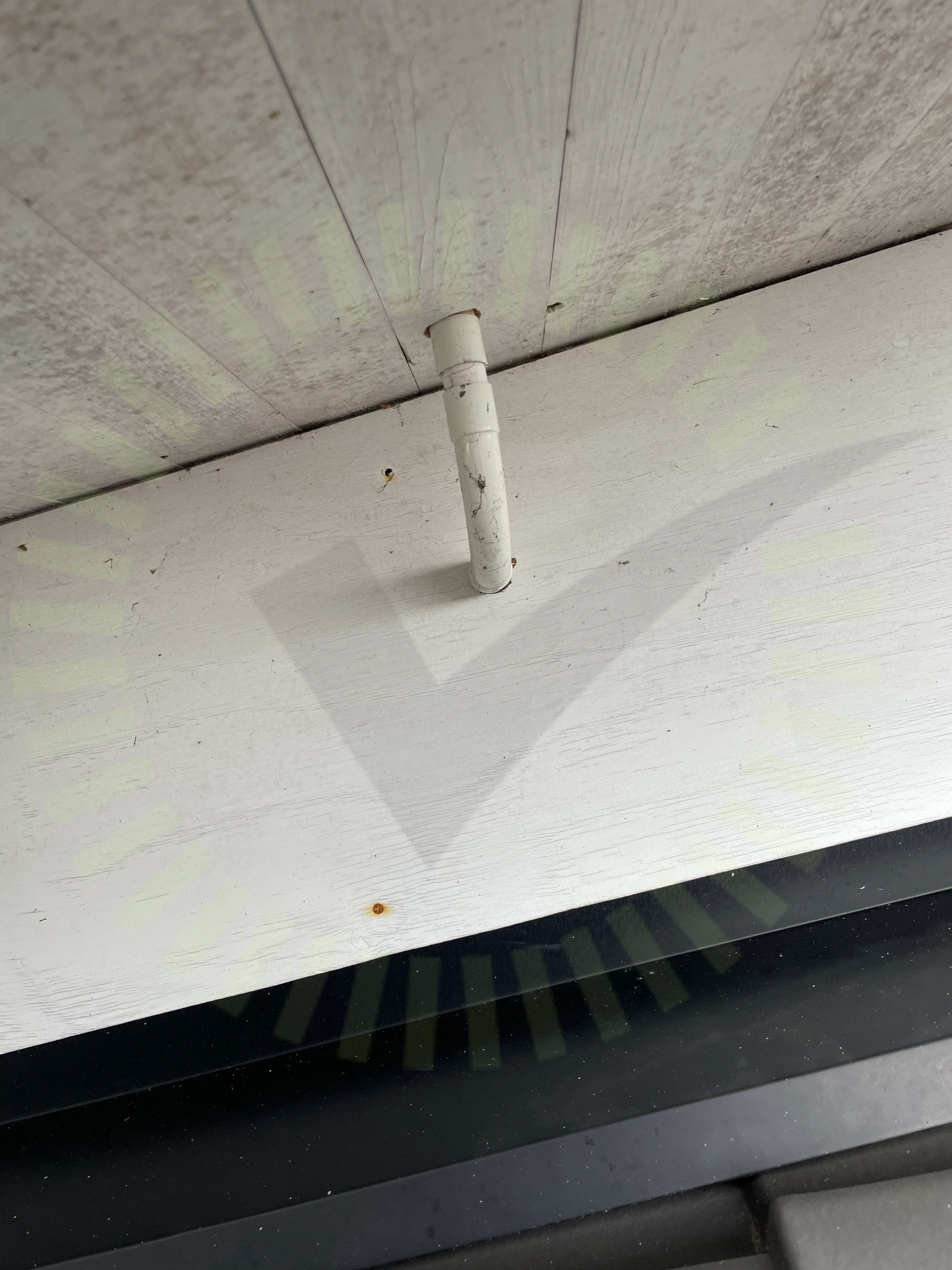

6.8 Väderbeständigt material
Inte godkänd
Använt material ej väderbeständigt.
Godkända kontrollpunkter
27/36
Ej tillgängligt vid besiktning
1/36
