Besiktningsrapport

8.7

Installation av

Sol i Väst

Datum

3 juli 2023

Ort

Göteborg , Västra Götalands län

Kabeluppfästning

Säkerhetsavstånd

Föremål mot bakstycke

+ 5

86% godkända

14% ej godkända

Om installationen

Paneler

Sine Energy: SN(400-410W)-108MF

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Panntak , ESDEC Lutande Panntak (30)Panntak , Sine Energy: SN(400-410W)-108MF (18)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Endast en slinga utav två finnes.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Panntak , ESDEC Lutande Panntak

Anmärkningar

4/26

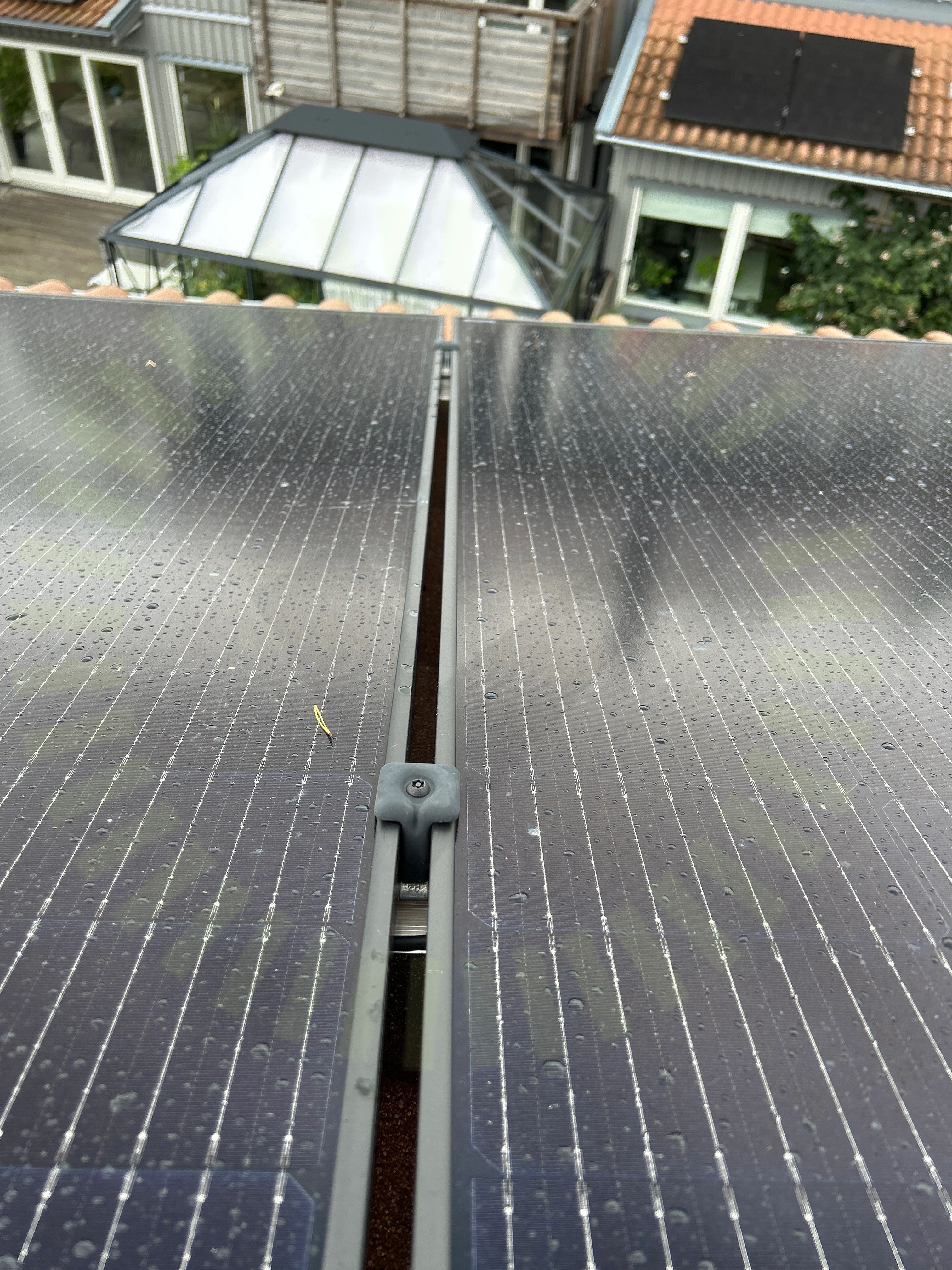

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

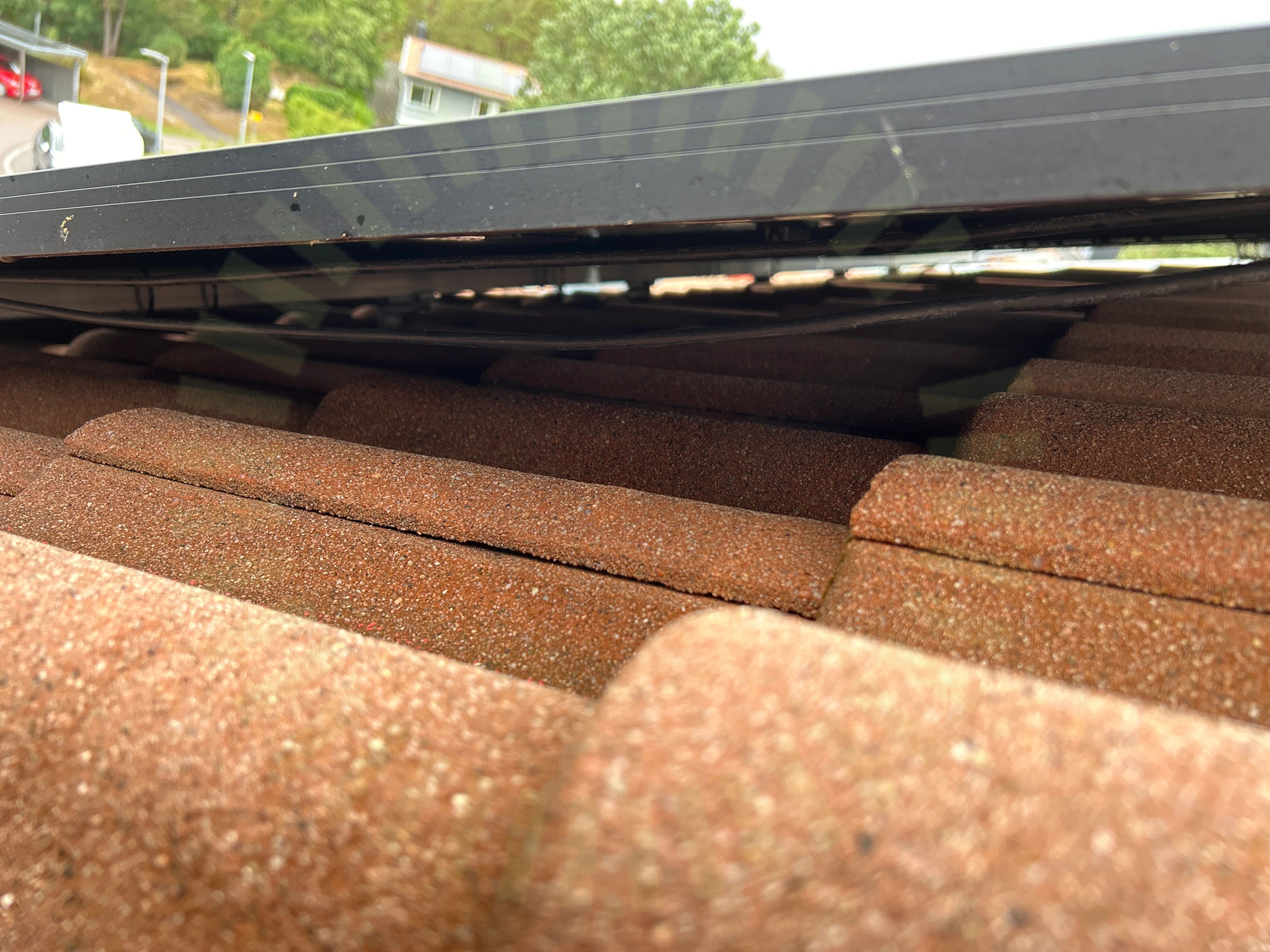

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

2.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

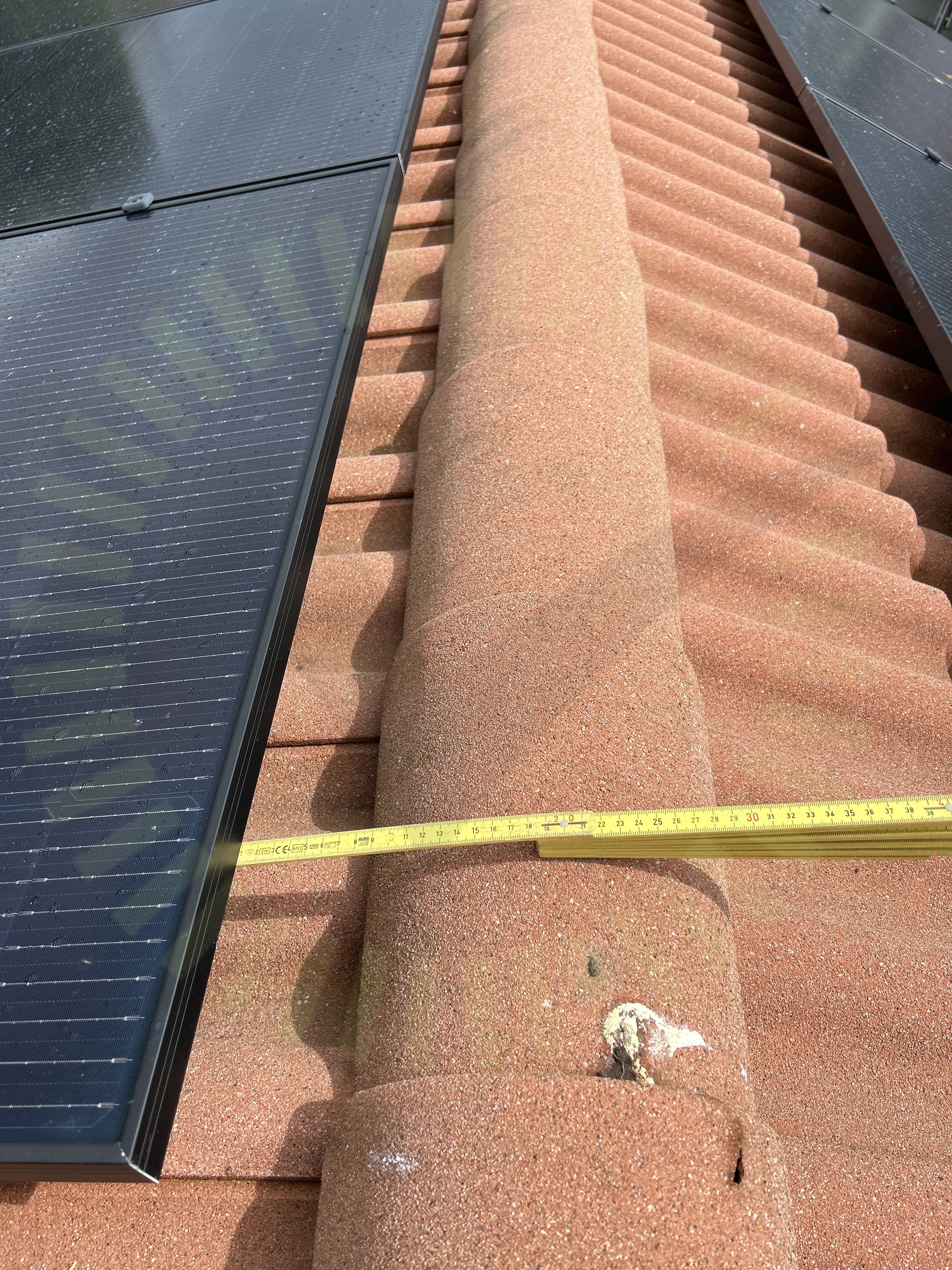

2.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets nock.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

22/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Panntak , Sine Energy: SN(400-410W)-108MF

Anmärkningar

4/18

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Sine Energy kräver minst 50mm breda klämmor till sina paneler.

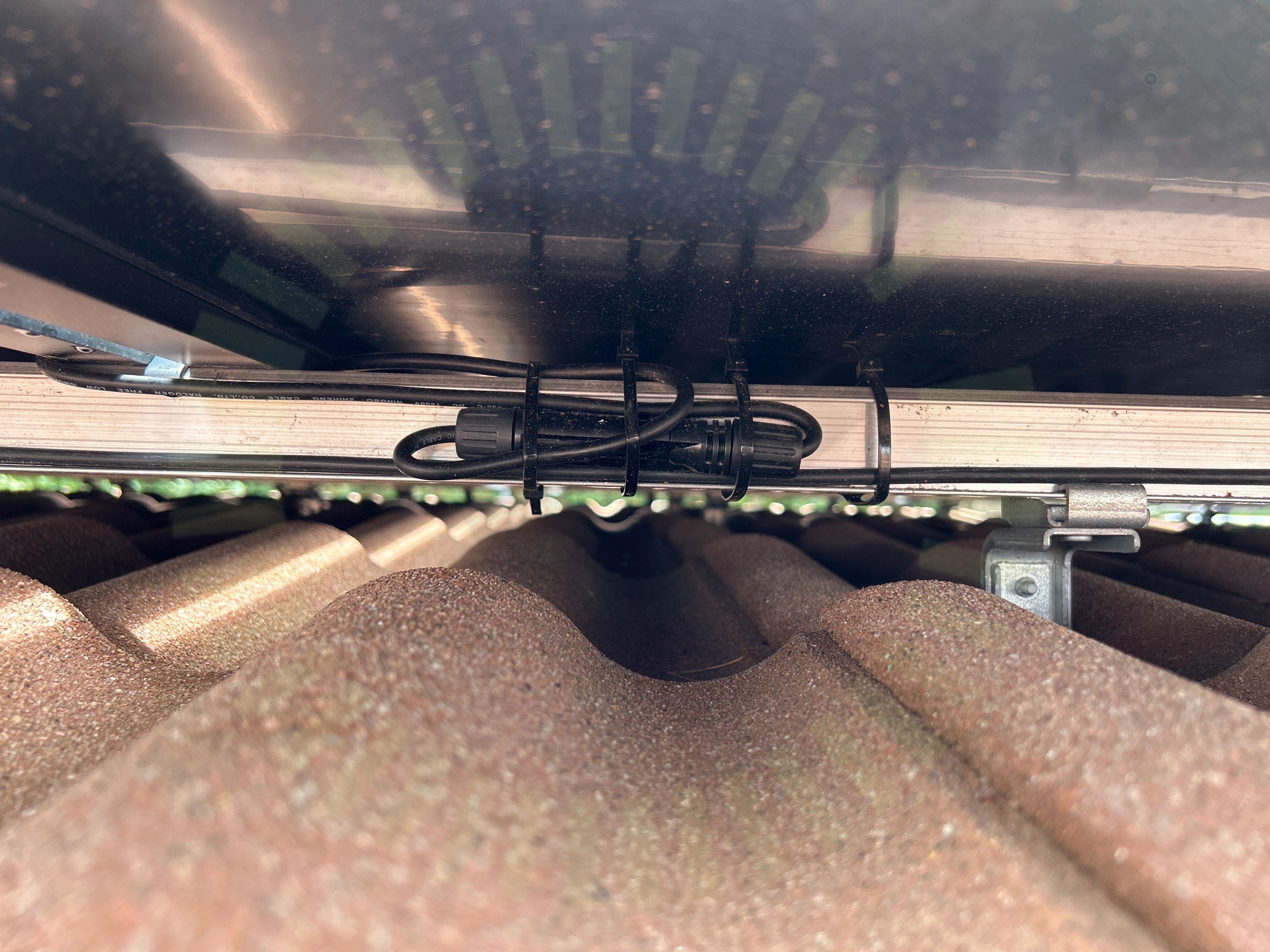

3.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

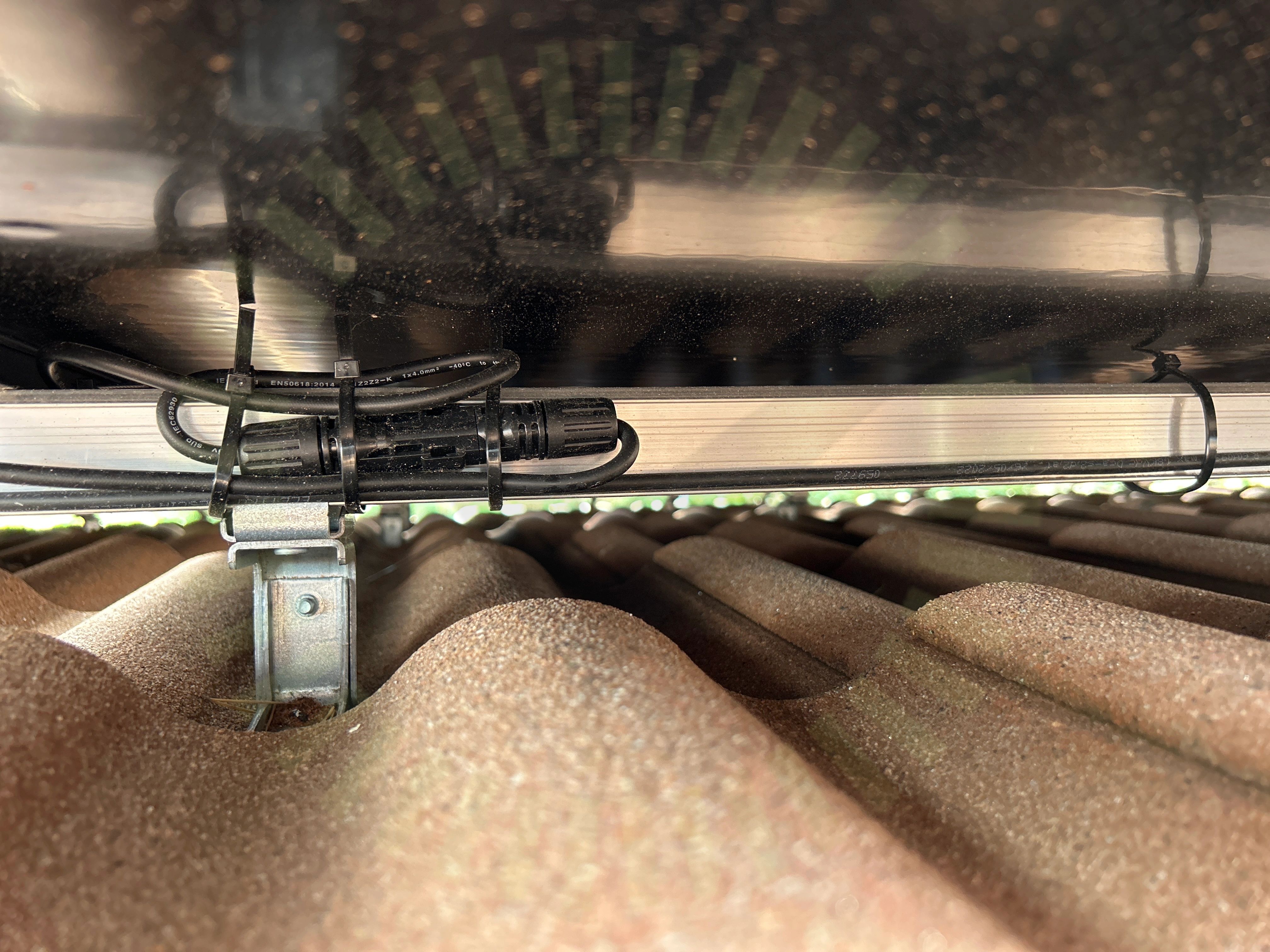

3.4 Stress på kontakter

Inte godkänd

För skarp böj ut från kontakten.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/18

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kopplingslåda

Lutning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skuggning

Spänningar i ram

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/33

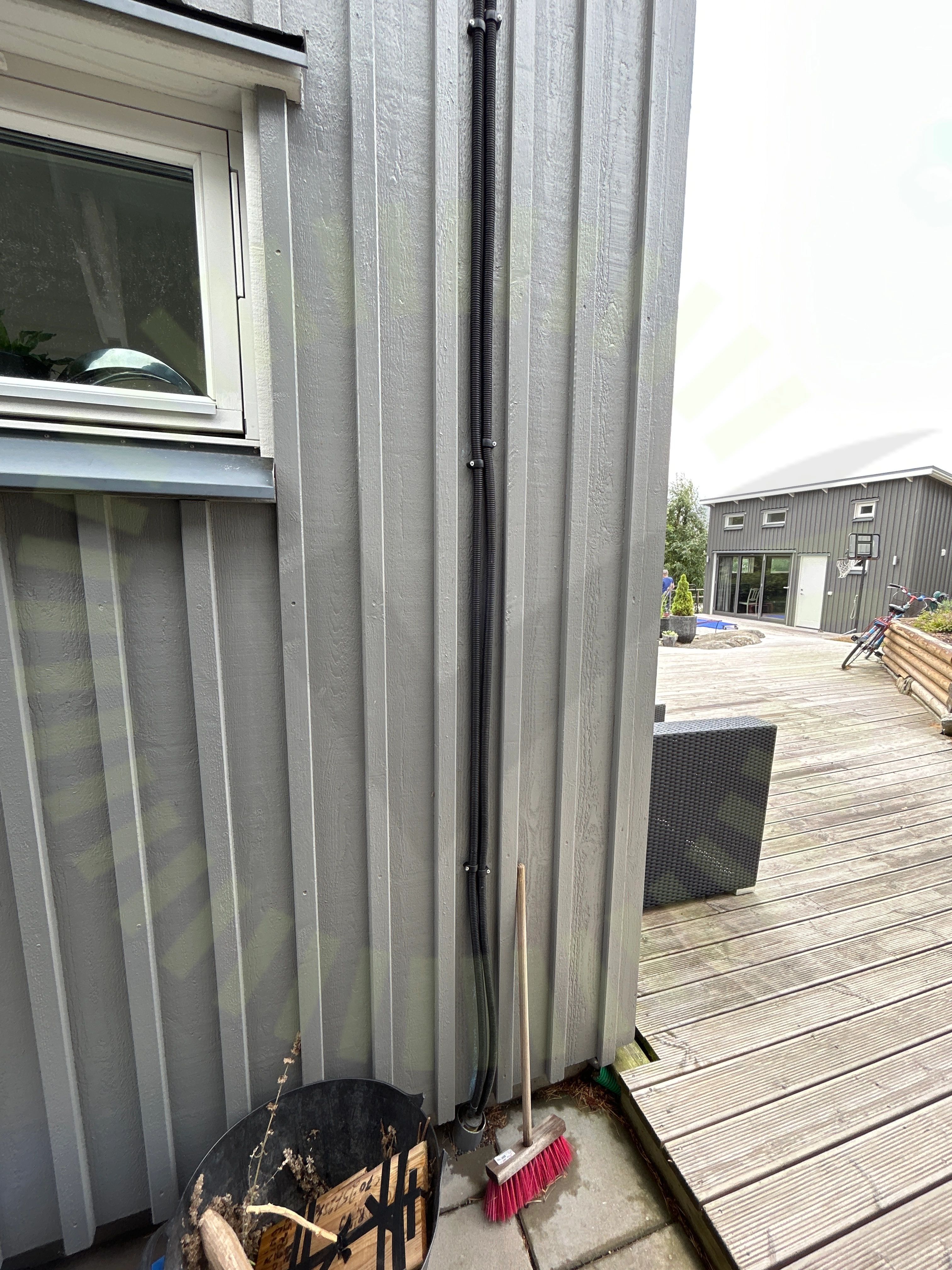

5.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

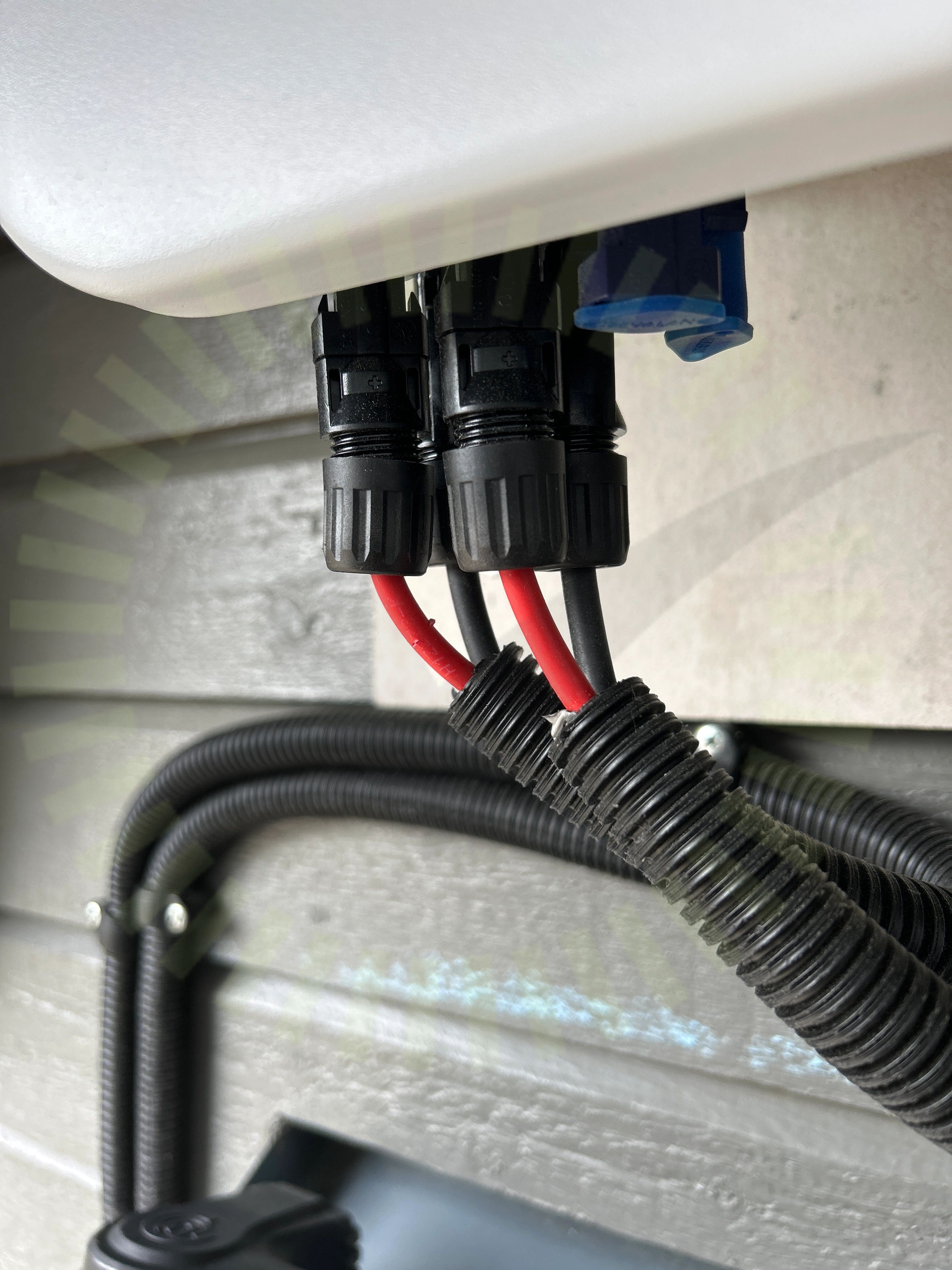

5.2 DC Kontakter anslutning

Inte godkänd

Förskruvningen på kontakterna är inte korrekt monterade.

5.3 DC Kontakter stress

Inte godkänd

Kablaget drar i kontakterna och utsätter dem för stress.

Godkända kontrollpunkter

30/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
