2.1 Beröringsskydd fasadmätarskåp
Inte godkändSaknas täcklock till fasadmätarskåp.
Öppet helgfria vardagar 8-17Ring 010-303 07 40
Besiktningsrapport
9.1
Installation genom
Solsystem Sverige AB
Datum
8 september 2023
Ort
Frillesås, Hallands län
90% godkända10% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: R6-15-25K-T2
TillbehörSäkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Allmänt
Anmärkningar
1/1DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
2/16

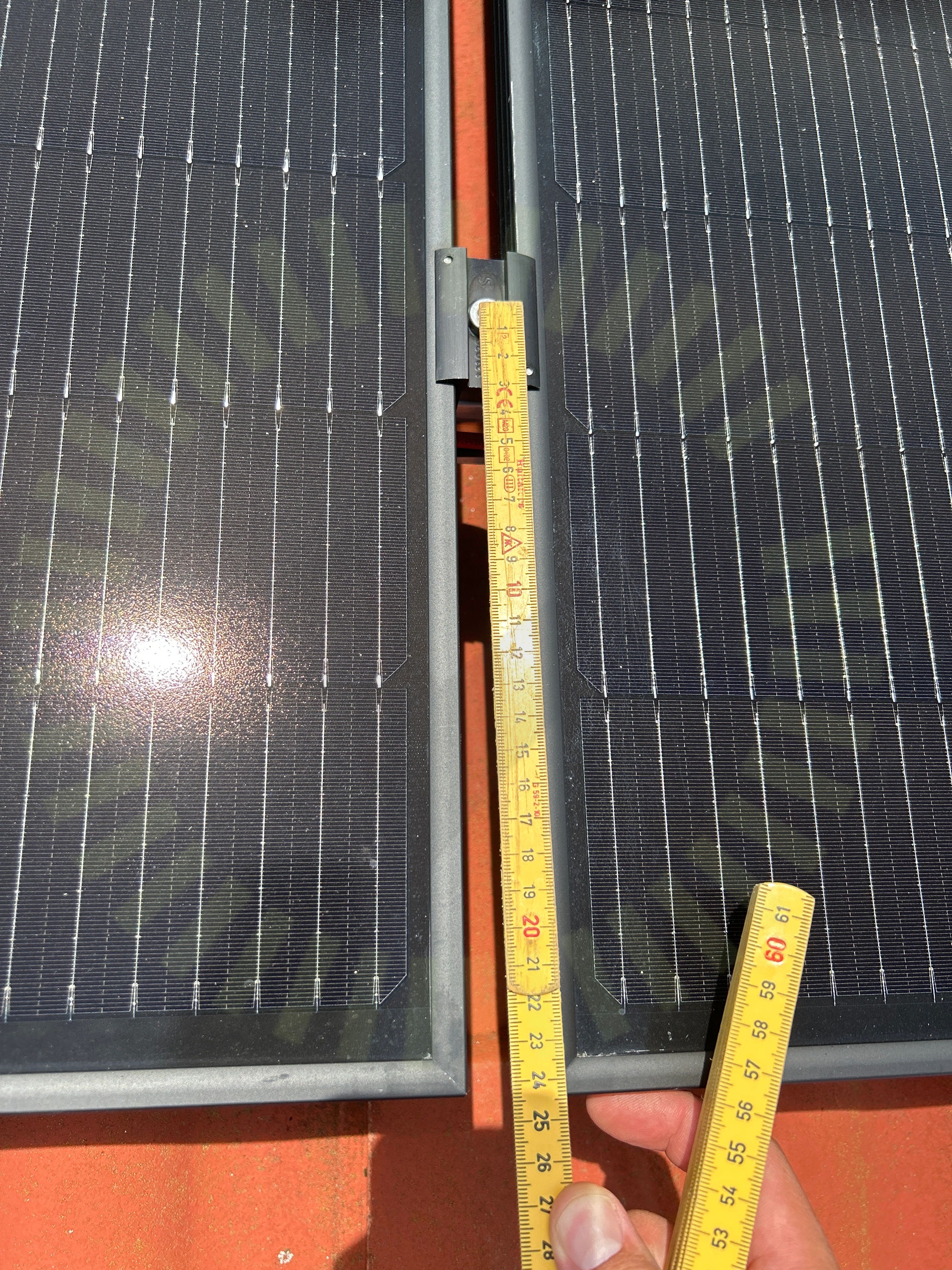

3.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
3.2 Skugga
Inte godkändPanelen är placerad i hård permanent skugga.
Godkända kontrollpunkter
13/16DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
SAJ: R6-15-25K-T2
Anmärkningar
4/39

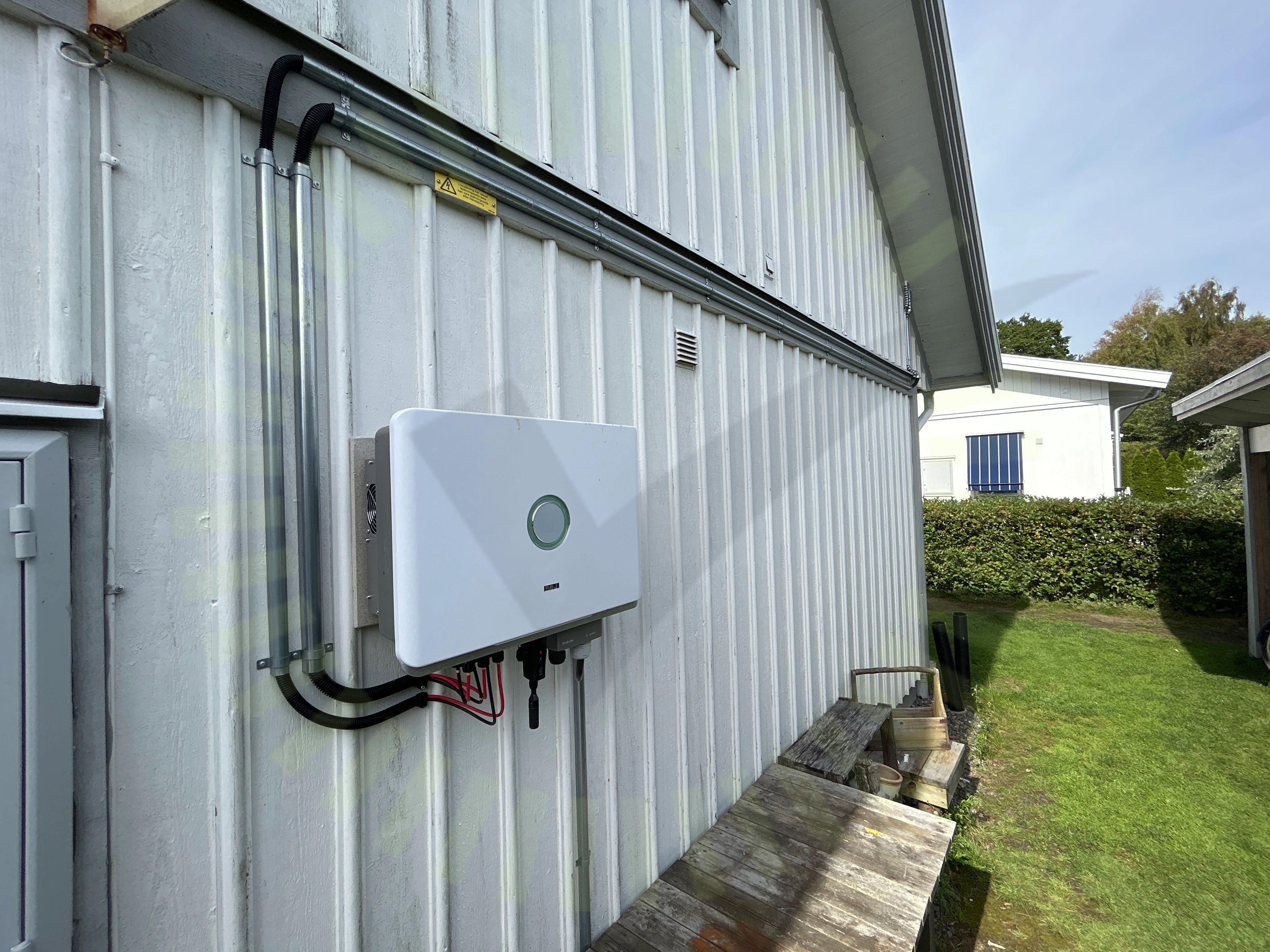

4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. För nära ac brytaren, den blir varm utav växelriktaren fläkt.
SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.0, Sida 16

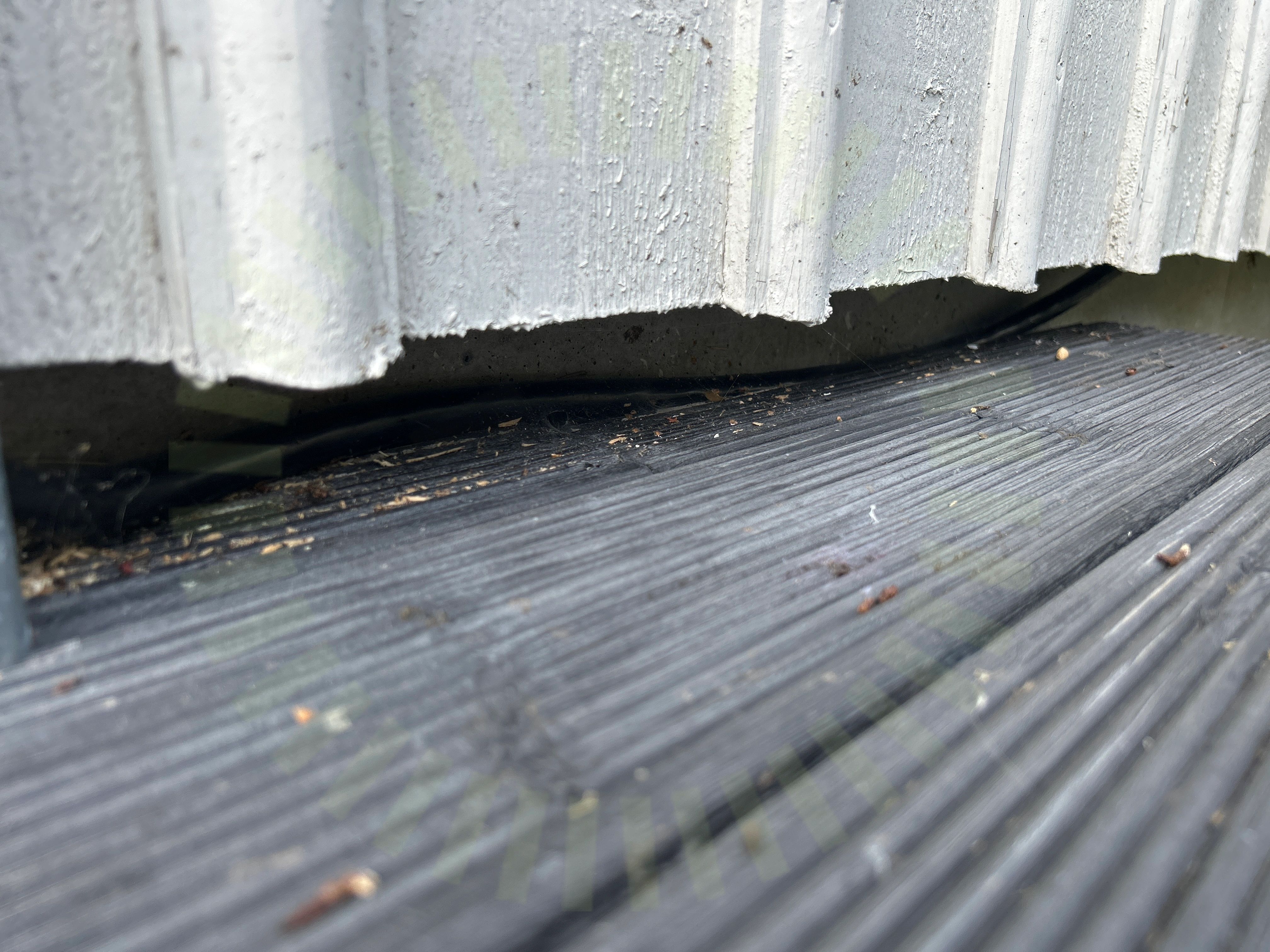

4.2 AC Kablage förläggning
Inte godkändAC kablage är inte lämpligt förlagt. Saknar klammer eller annat fästmaterial.
4.3 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
4.4 Väderskydd
Inte godkändTillverkaren tillåter inte att växelriktaren placeras i direkt solljus.
SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.0, Sida 16
Godkända kontrollpunkter
35/39AC Anslutning VäxelriktareAC BöjradieDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Schletter: Rapid Roof Hooks
Anmärkningar
3/25

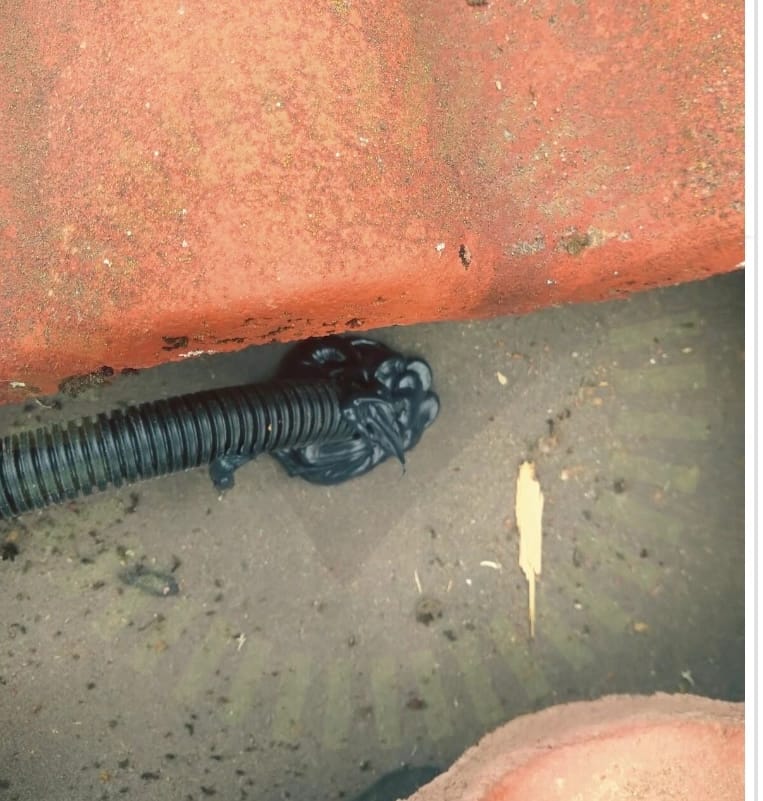

5.1 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd. Bild från egenkontroll.
5.2 Mittklämmor
Inte godkändMittfästen är inte monterade korrekt, sitter snett och överlappar inte tillräckligt på panelram.
5.3 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.
Godkända kontrollpunkter
22/25Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
