Besiktningsrapport

9.1

Installation av

1KOMMA5°

Datum

10 februari 2023

Ort

Eslöv, Skåne län

Mittklämmor

Ändklämmor

Åverkan på ledare.

+ 6

87% godkända

13% ej godkända

Om installationen

Paneler

Jinko: Tiger

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Säkerhetsbrytare AC (7)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Jinko: Tiger (12)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (4)Växelriktare (26)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Säkerhetsbrytare AC

Anmärkningar

1/7

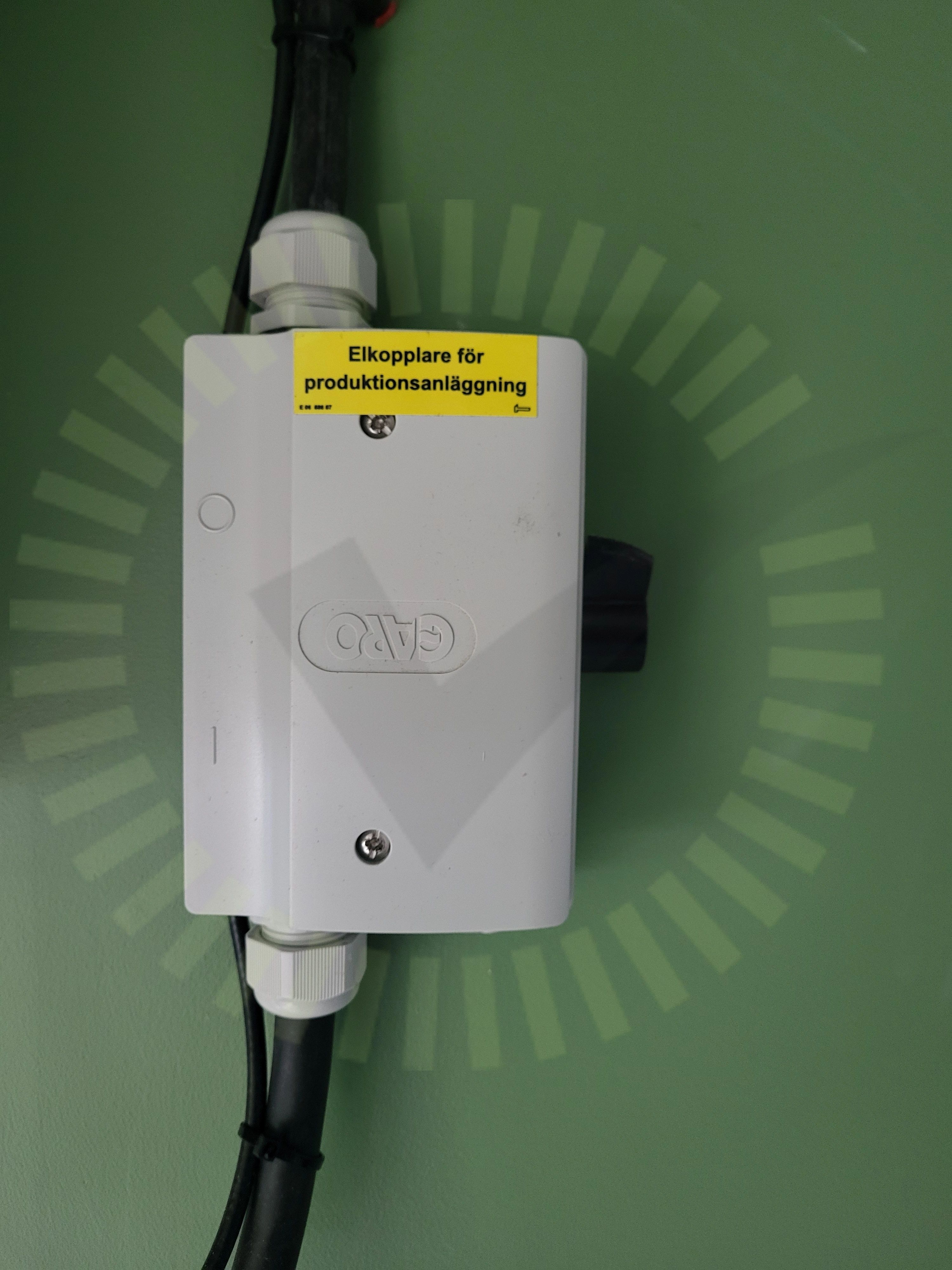

2.1 Montering

Rekommendation

Täcklock upp och ner.

Tillverkarens anvisningar

Godkända kontrollpunkter

6/7

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

3.1 Mittklämmor

Inte godkänd

Mittklämmor ej dikt an / Fel håll på somliga klämmor gällande dränering.

Tillverkarens anvisningar

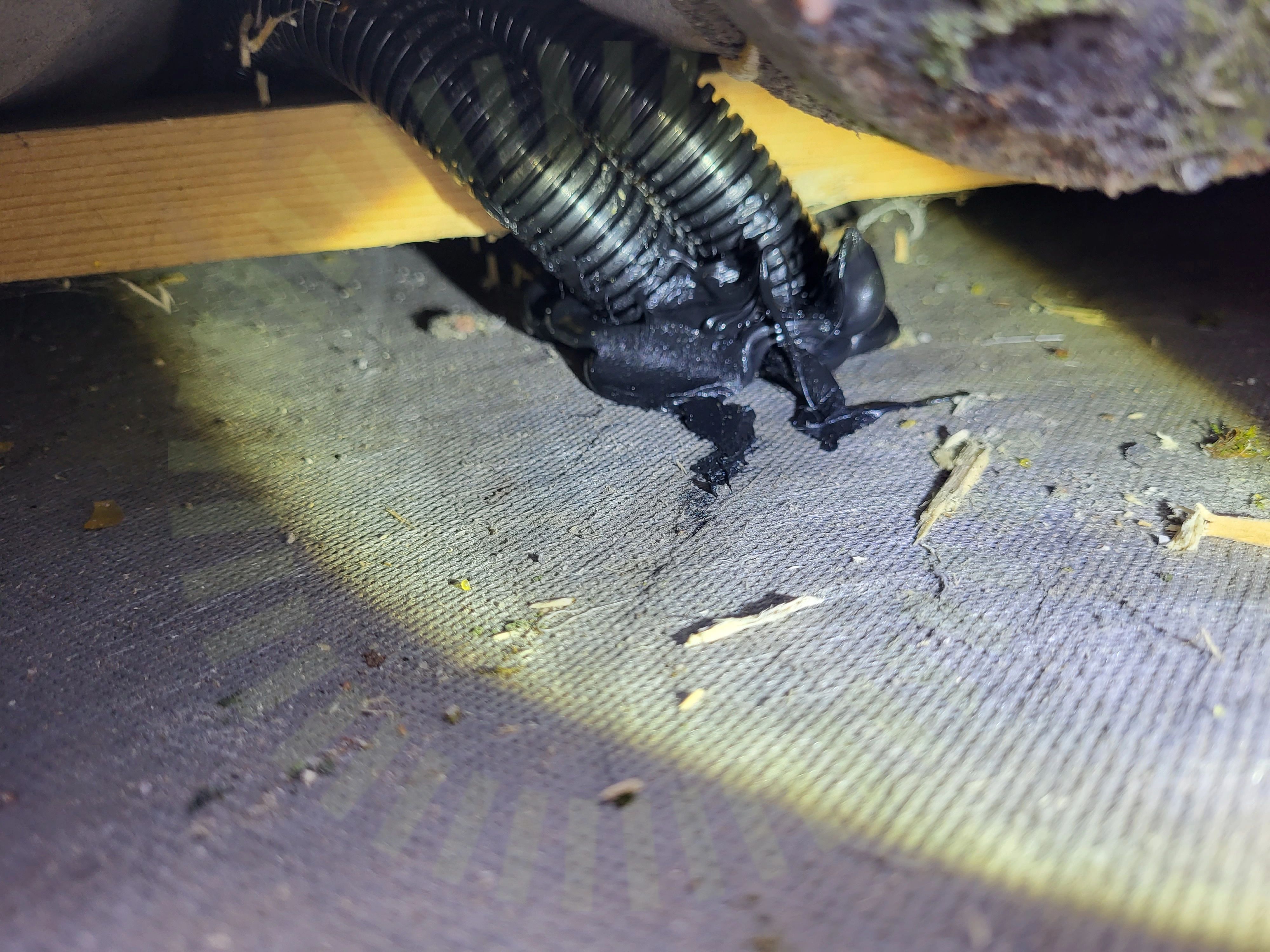

3.2 Takgenomföring

Inte godkänd

Takgenomföring är ej fackmannamässigt utförd.

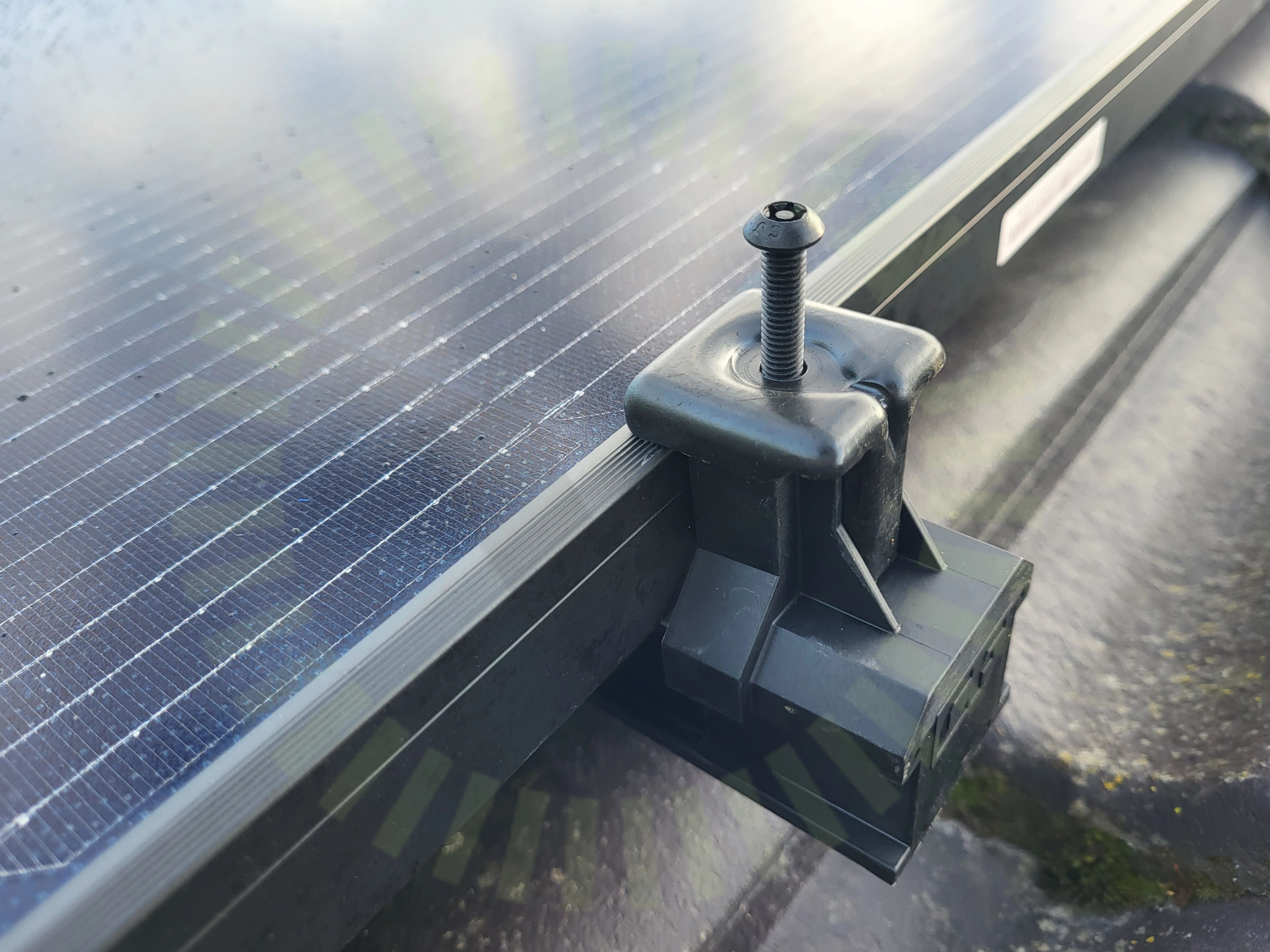

3.3 Ändklämmor

Inte godkänd

Skruv ej idragen korrekt.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/26

Anpassade takpannor

Avstånd mellan takkrokar

Bärläkt

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skador

Skarp kant

Skarvning av skena

Skena överhäng

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Tak 1, Jinko: Tiger

Anmärkningar

1/12

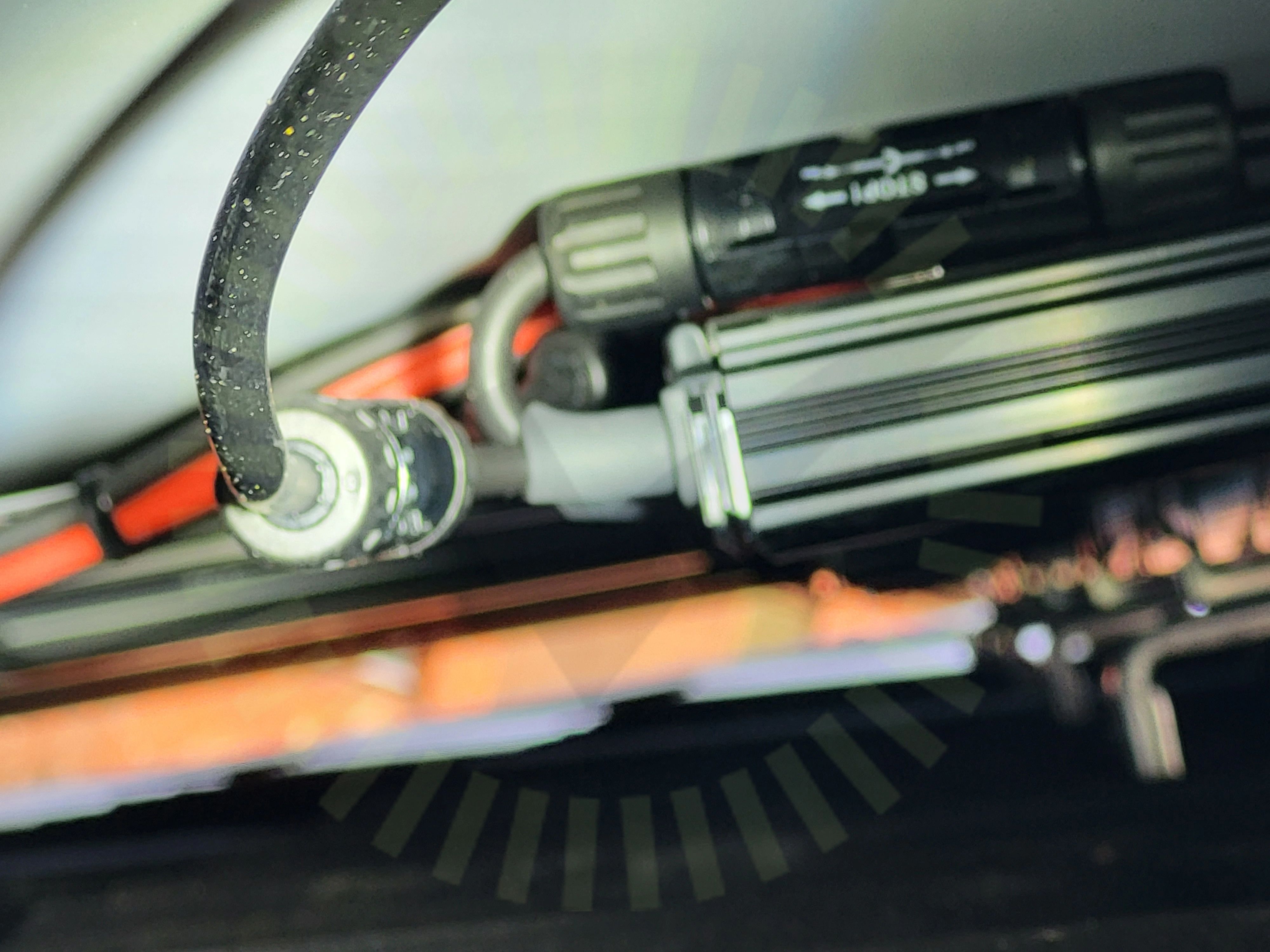

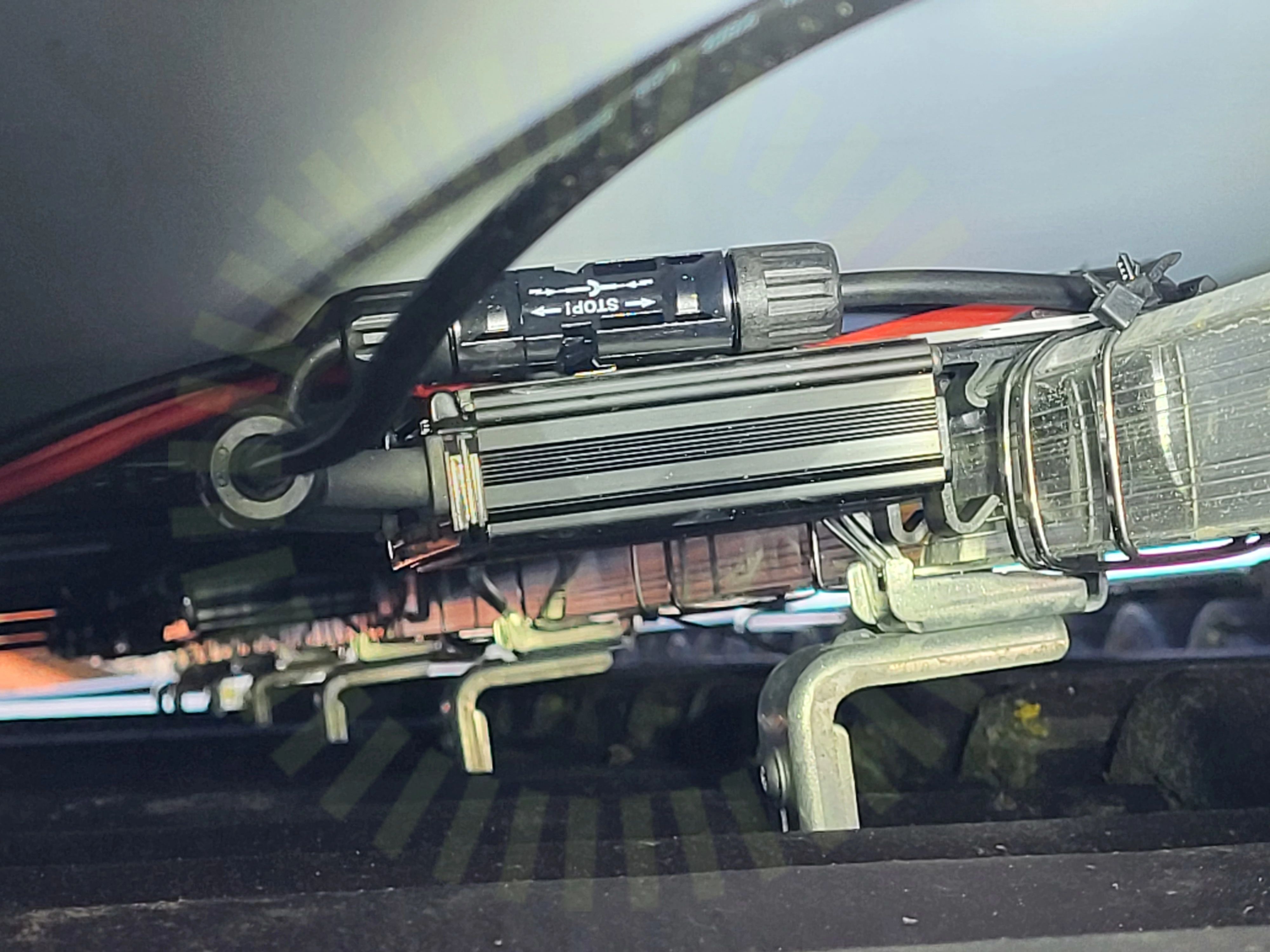

4.1 Föremål Bakstycke

Inte godkänd

Kontakter trycker på baksidan av panelerna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12

Böjradie kablage

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Höjdskillnad

Klämmornas storlek

Panelramar separerade

Skador

Skugga

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

5.1 Dragavlastade

Inte godkänd

Kablar är sträckta vid utgångarna.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Anmärkningar

1/4

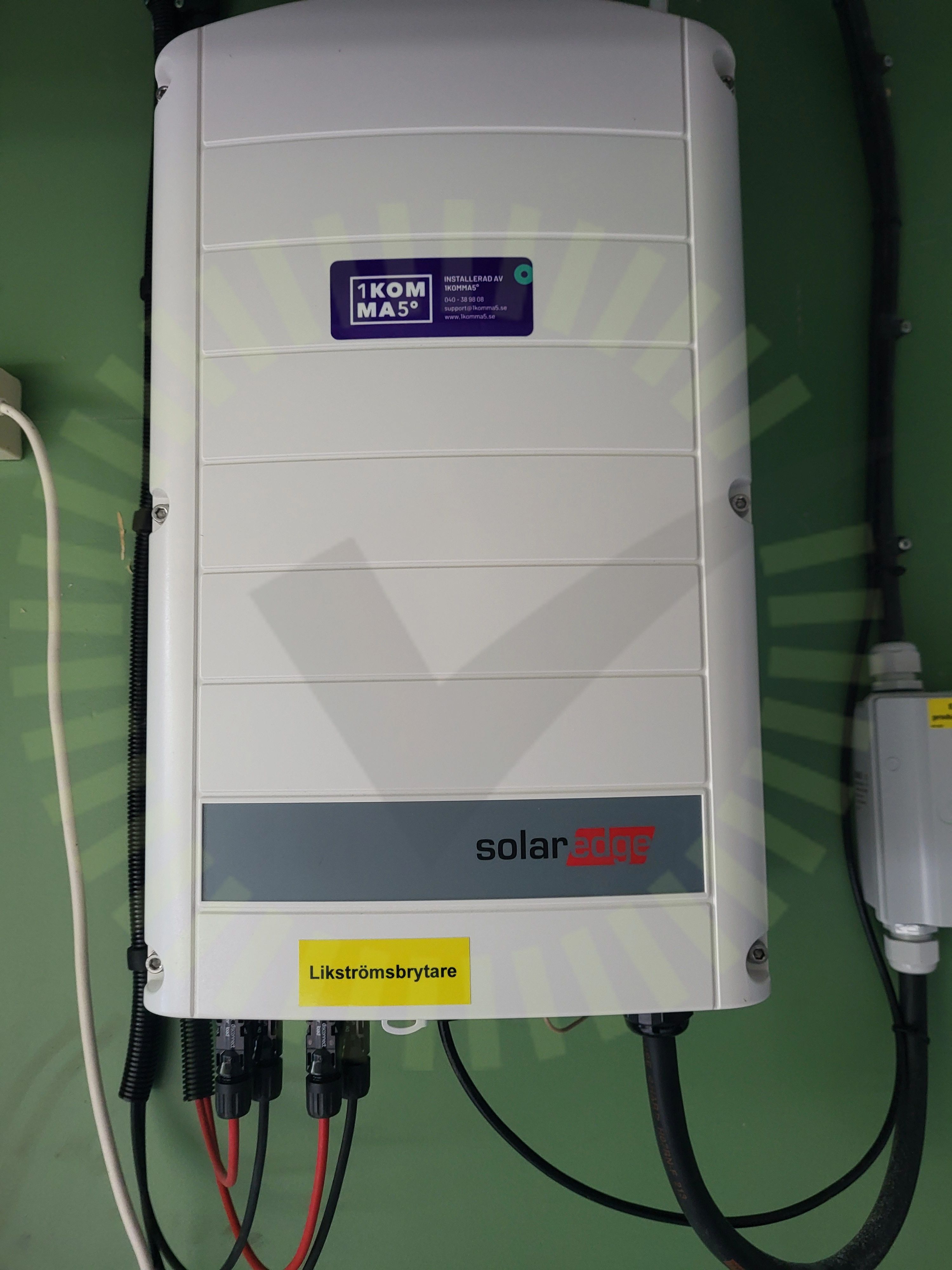

6.1 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/26

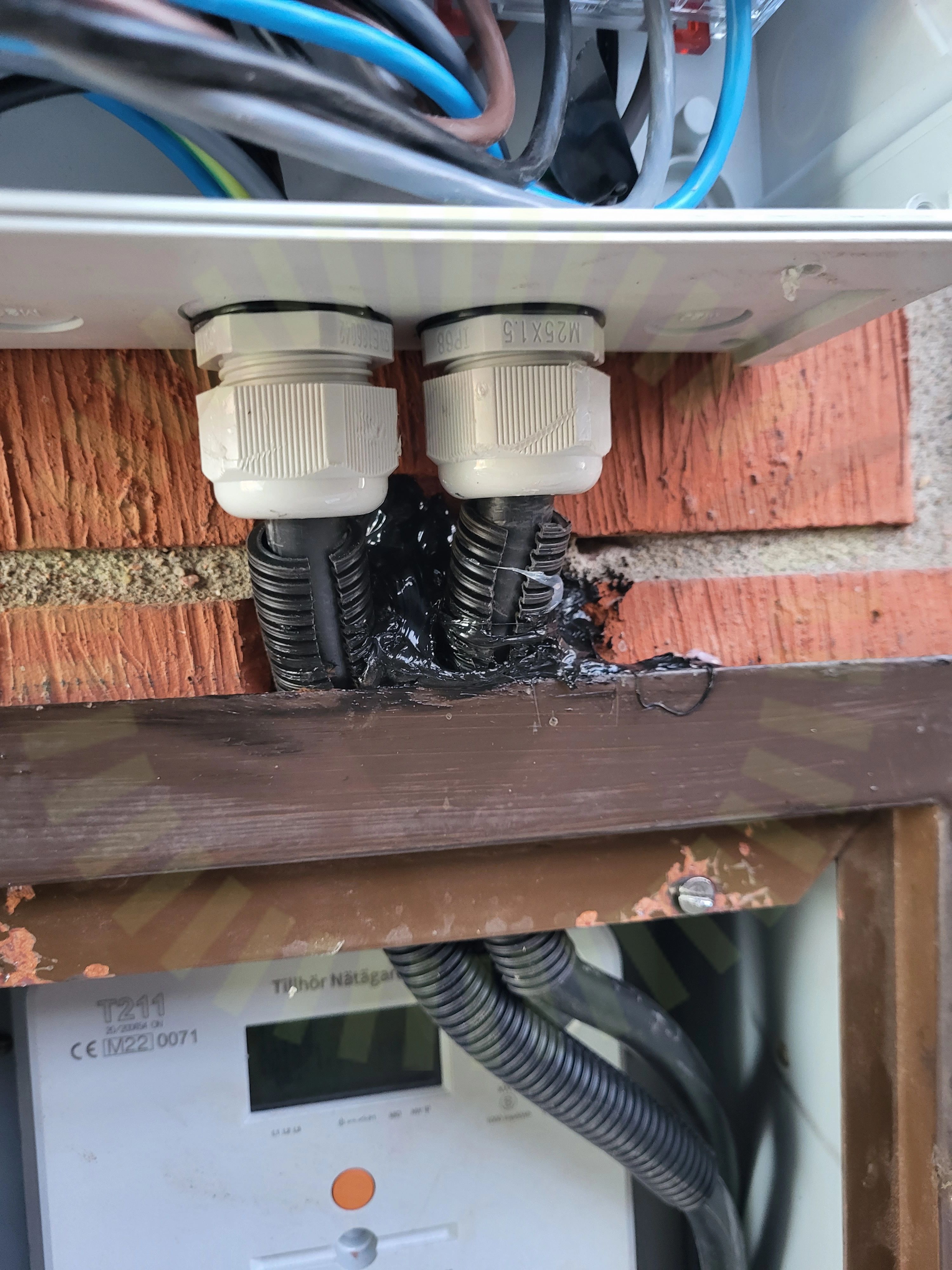

7.1 AC Genomföringar

Inte godkänd

Tätning ej ordentligt utförd.

SS 436 40 00 (527.2.1)

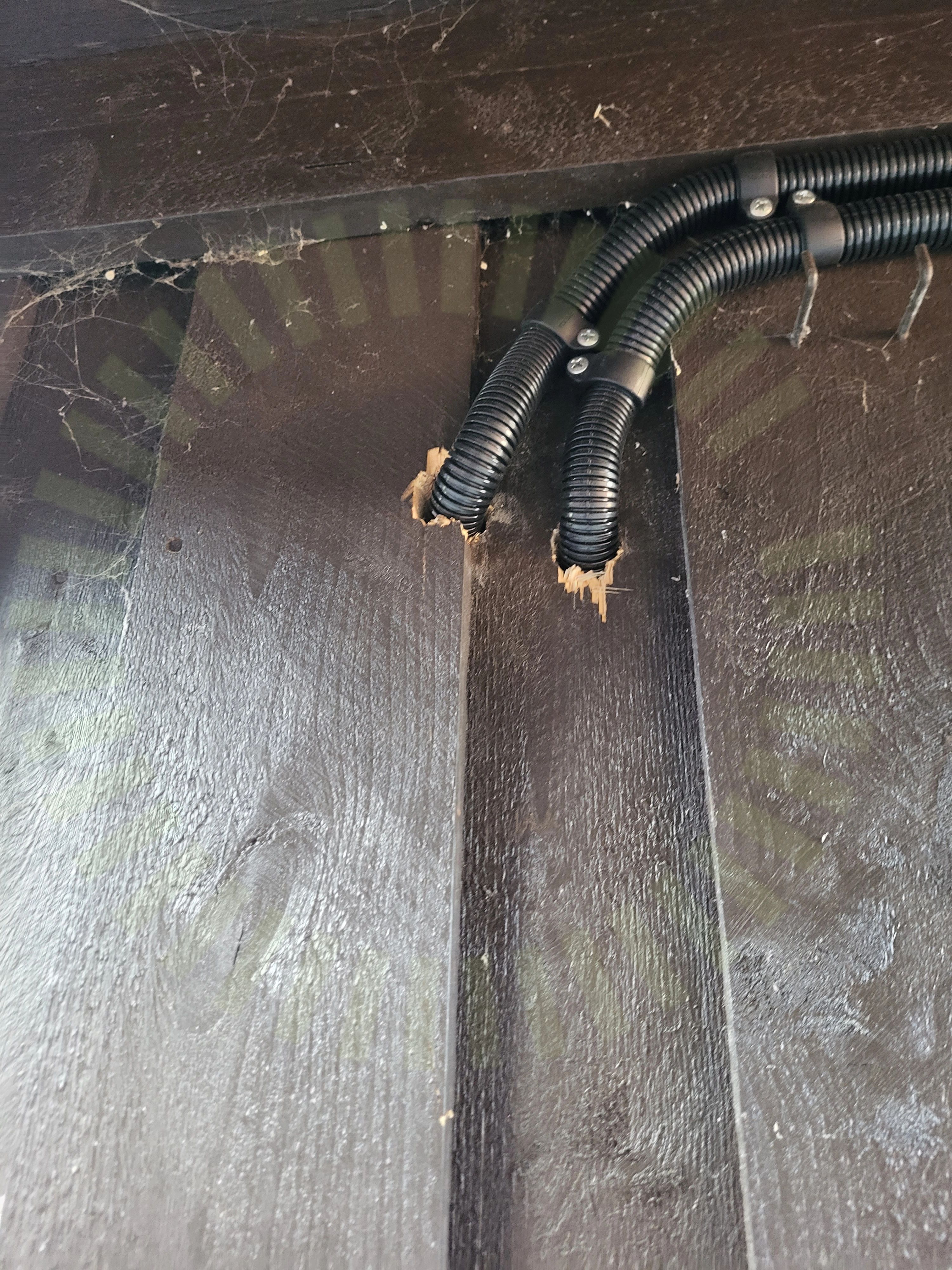

7.2 DC Genomföringar

Inte godkänd

Genomföringar ej tätade.

SS 436 40 00 (527.2.1)

7.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll har felaktiga värden . Ena slingan är 27 och andra är 18 paneler vilket ska spegla volten . På den med 27 paneler skriver man att det är 28volt.

ELSÄK-FS 2022:1 (3 kap. 6 §)

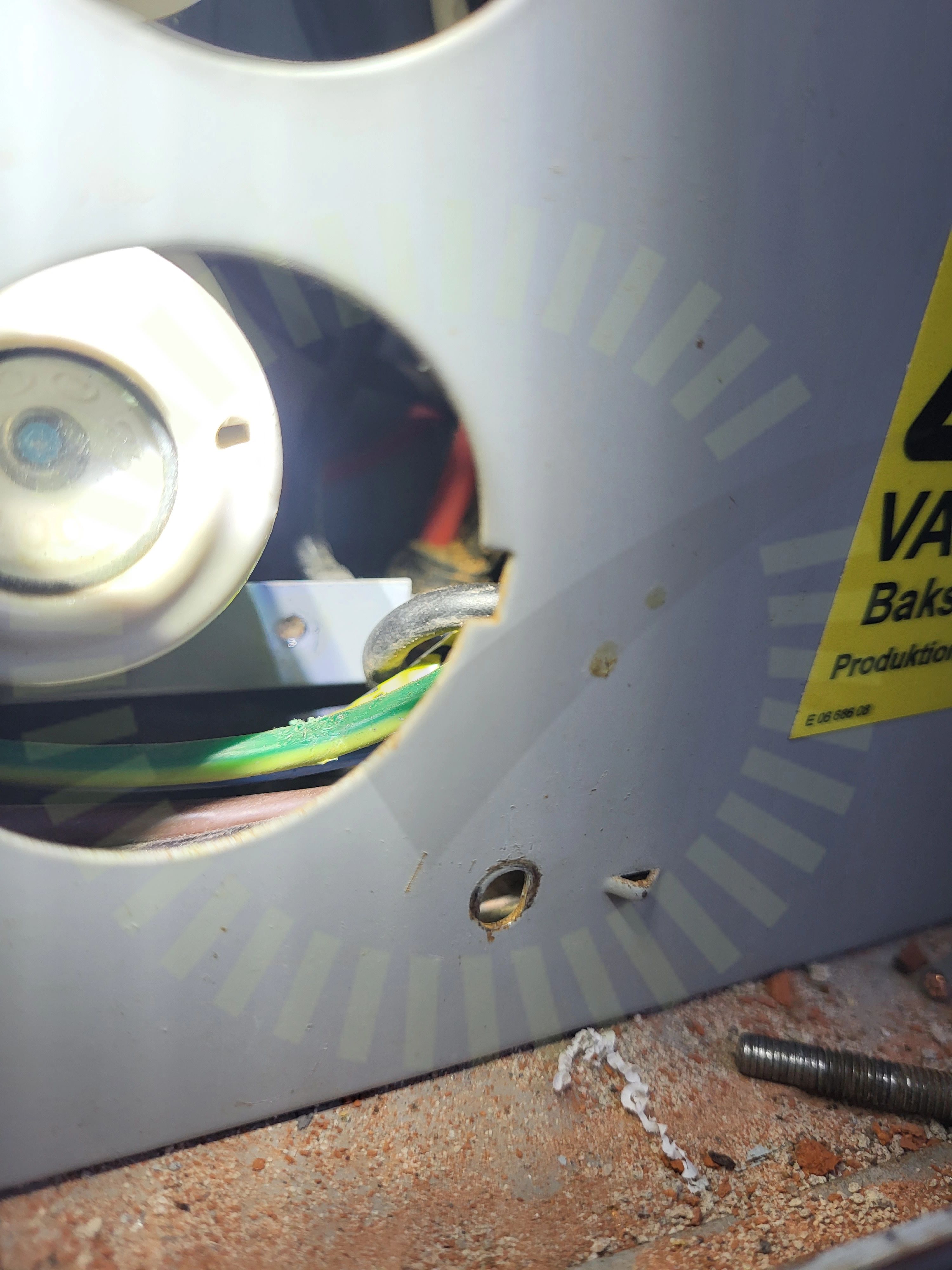

7.4 Åverkan på ledare.

Inte godkänd

Skruv som håller fast lock i fasadskåp skaver på ledarna bakom.

Godkända kontrollpunkter

22/26

AC Böjradie

AC Förläggning

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

DC Förläggning

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av växelriktare

Förskruvning

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Strängschema

Säkring

Tätningsinsatts

Vinkel

Växelriktarens kontakter
