Besiktningsrapport
7.4
Installation av
1KOMMA5°
Datum
20 mars 2024
Ort
Getinge, Hallands län
Stress på kontakter
Kopplingslåda böjradie
Fästens placering
+ 16
77% godkända
23% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-66HBB/-V
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Undercentral
Tillbehör
CHINT: Sungrow DTSU666
Tillbehör
1KOMMA5°: Heartbeat
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Anmärkningar
3/15

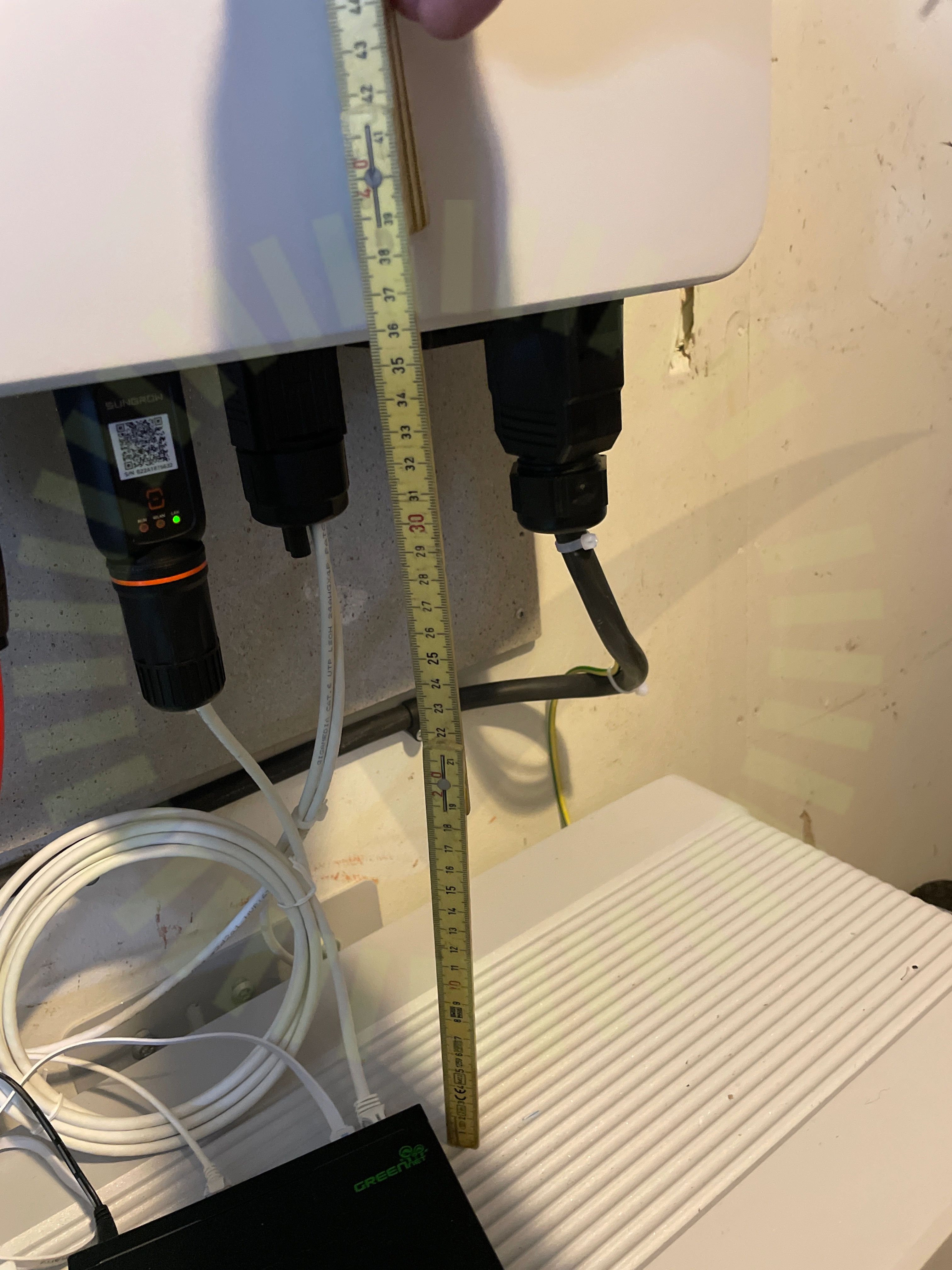

2.1 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.

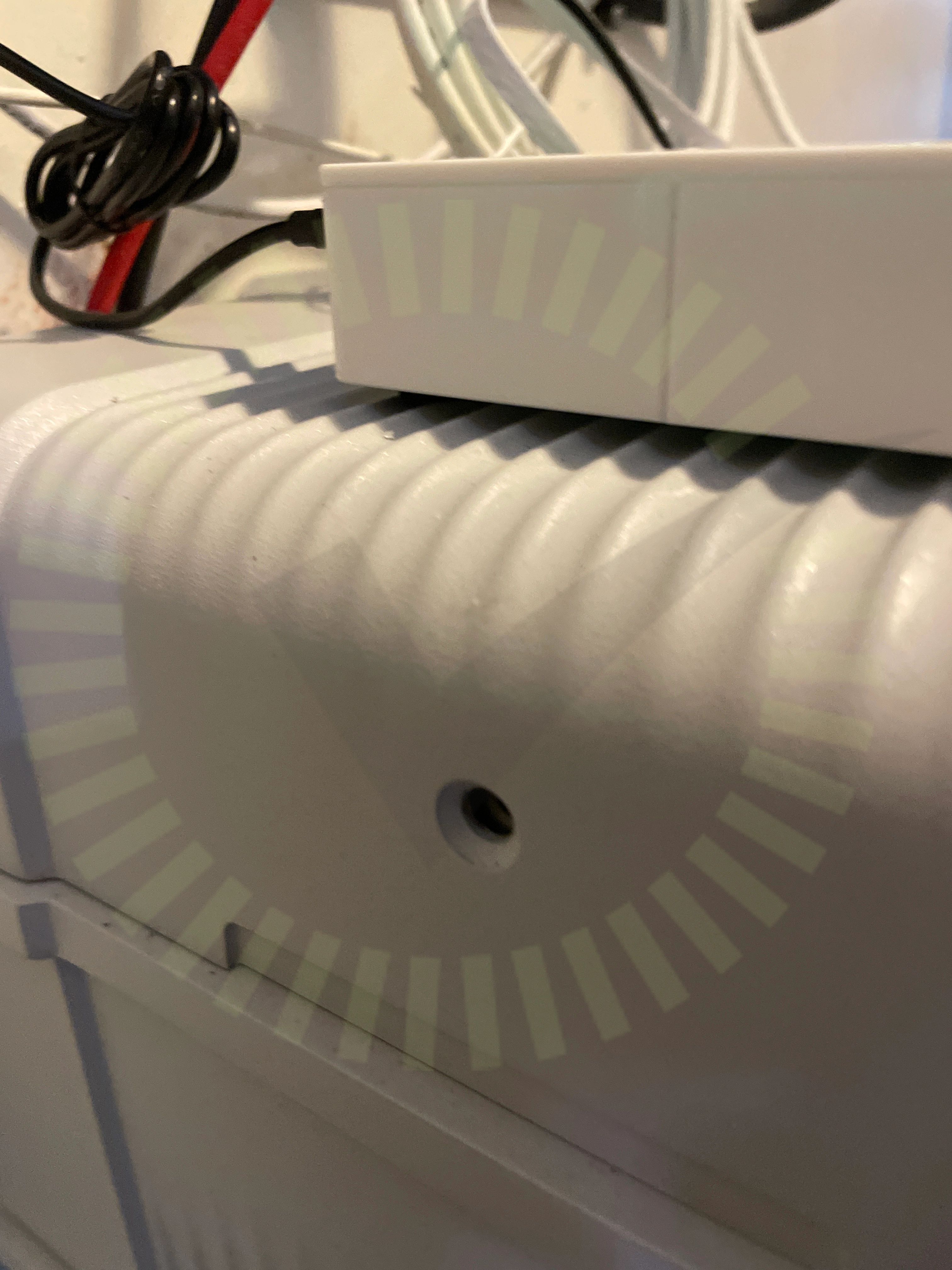

2.2 Sammansättning av komponenter
Inte godkänd
Batteriets lock är inte fastsäkrat.

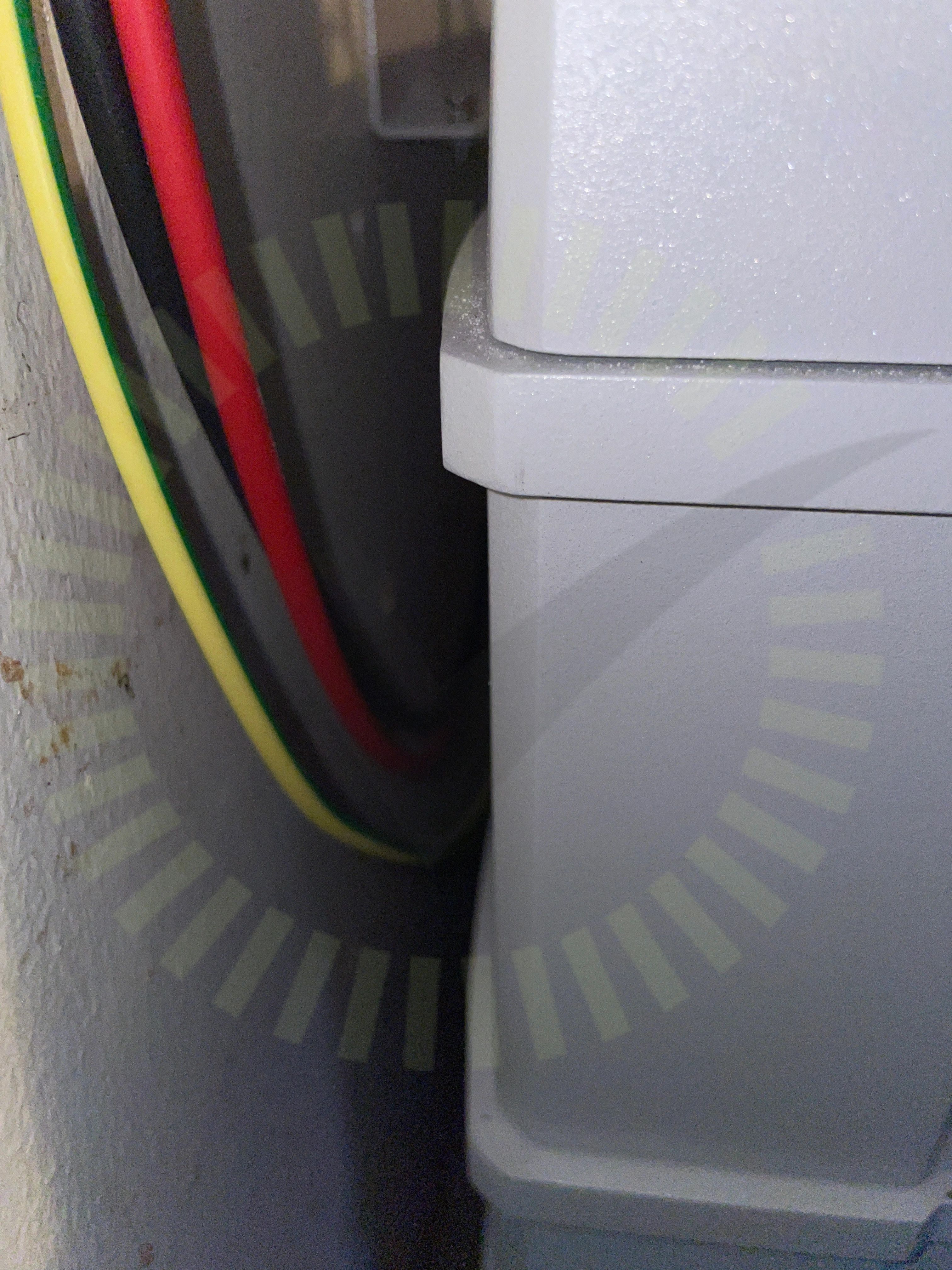

2.3 Uppfästning av kablage
Inte godkänd
Kablage hänger löst bakom batteriet.
Godkända kontrollpunkter
9/15
Ej tillgängligt vid besiktning
3/15
Smartmätare
Godkända kontrollpunkter
6/6
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
4/19

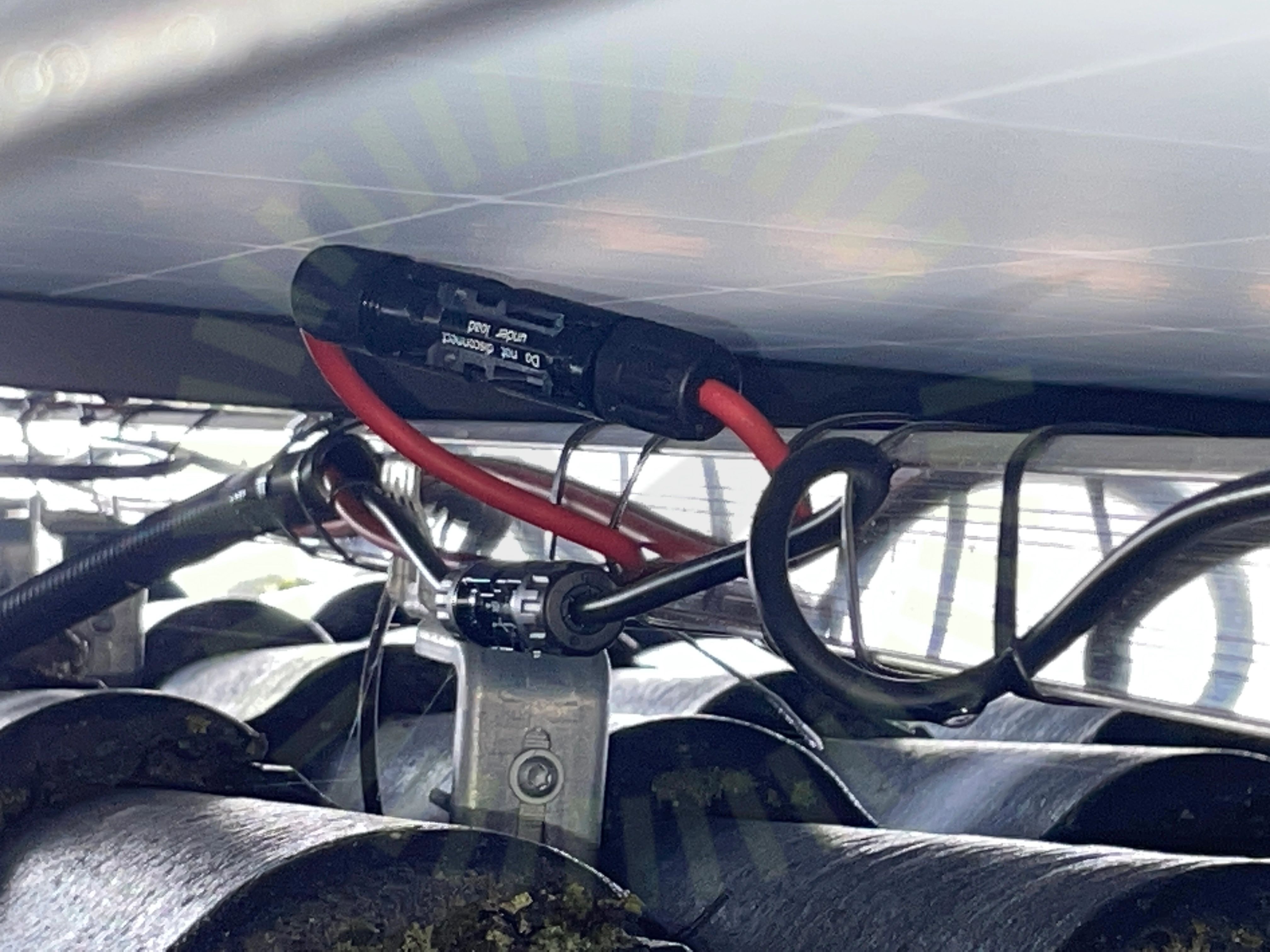

4.1 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.

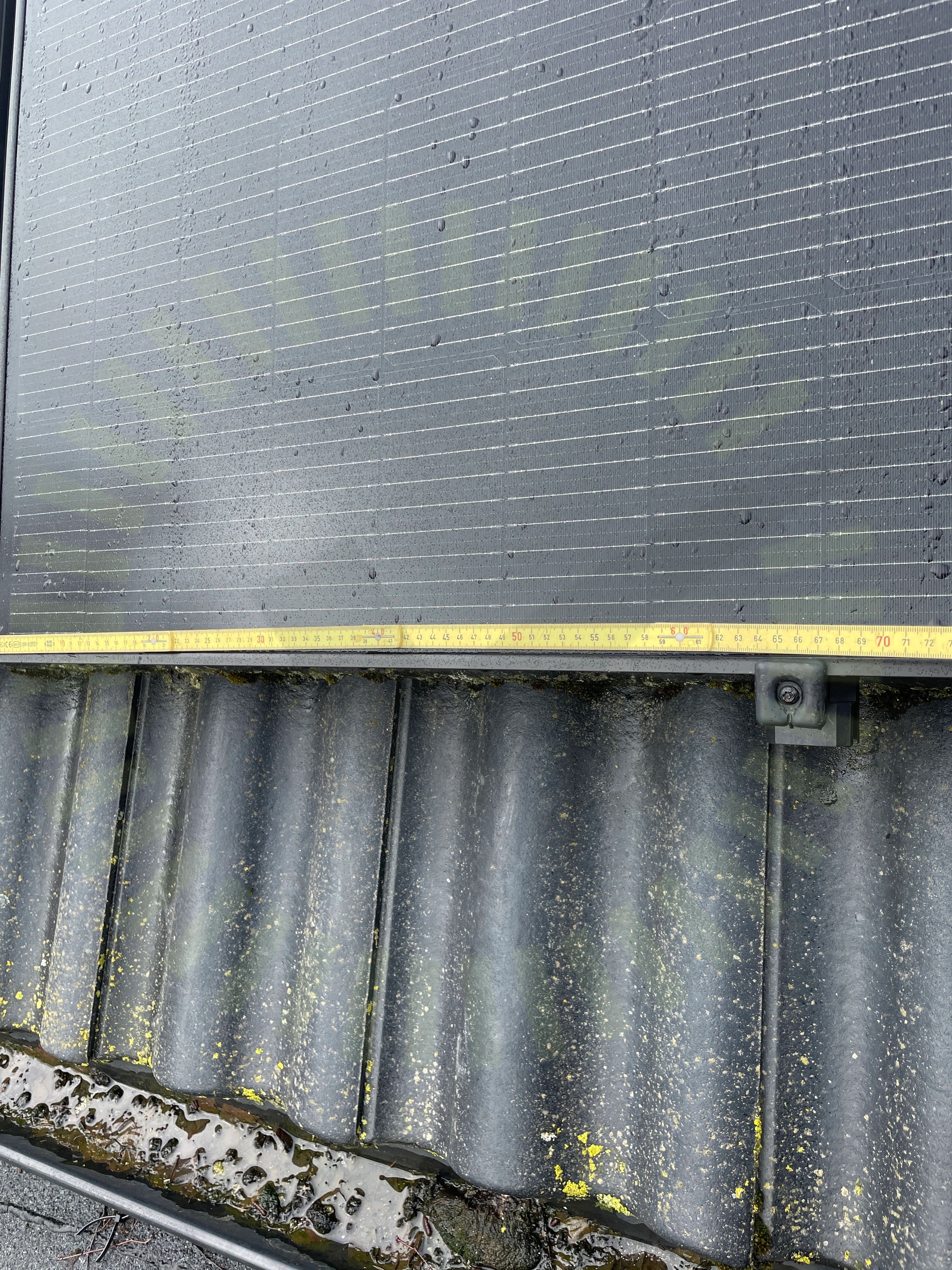

4.2 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

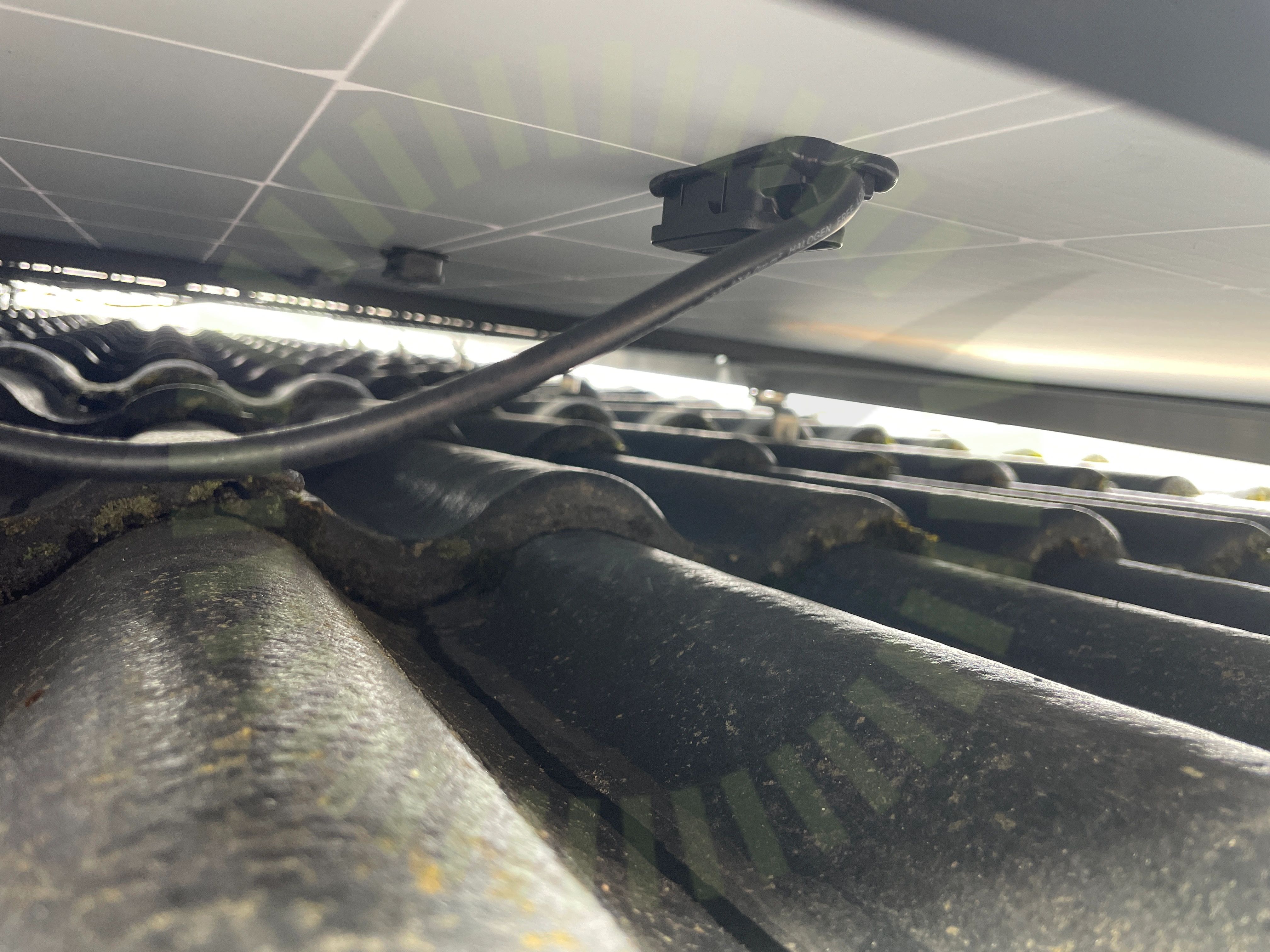

4.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

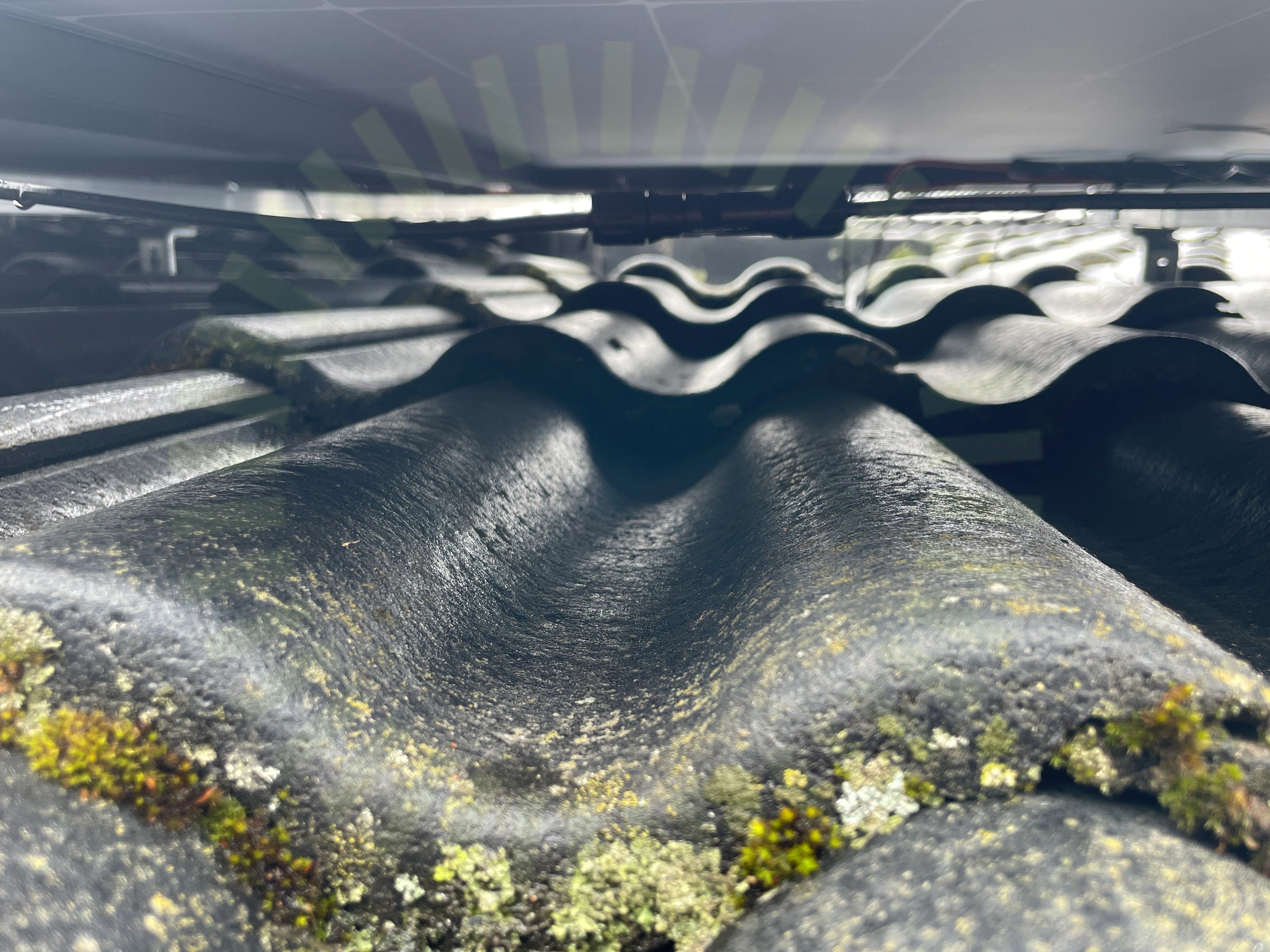

4.4 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
14/19
Ej tillgängligt vid besiktning
1/19
Tak 1, ESDEC Lutande Panntak
Anmärkningar
11/24

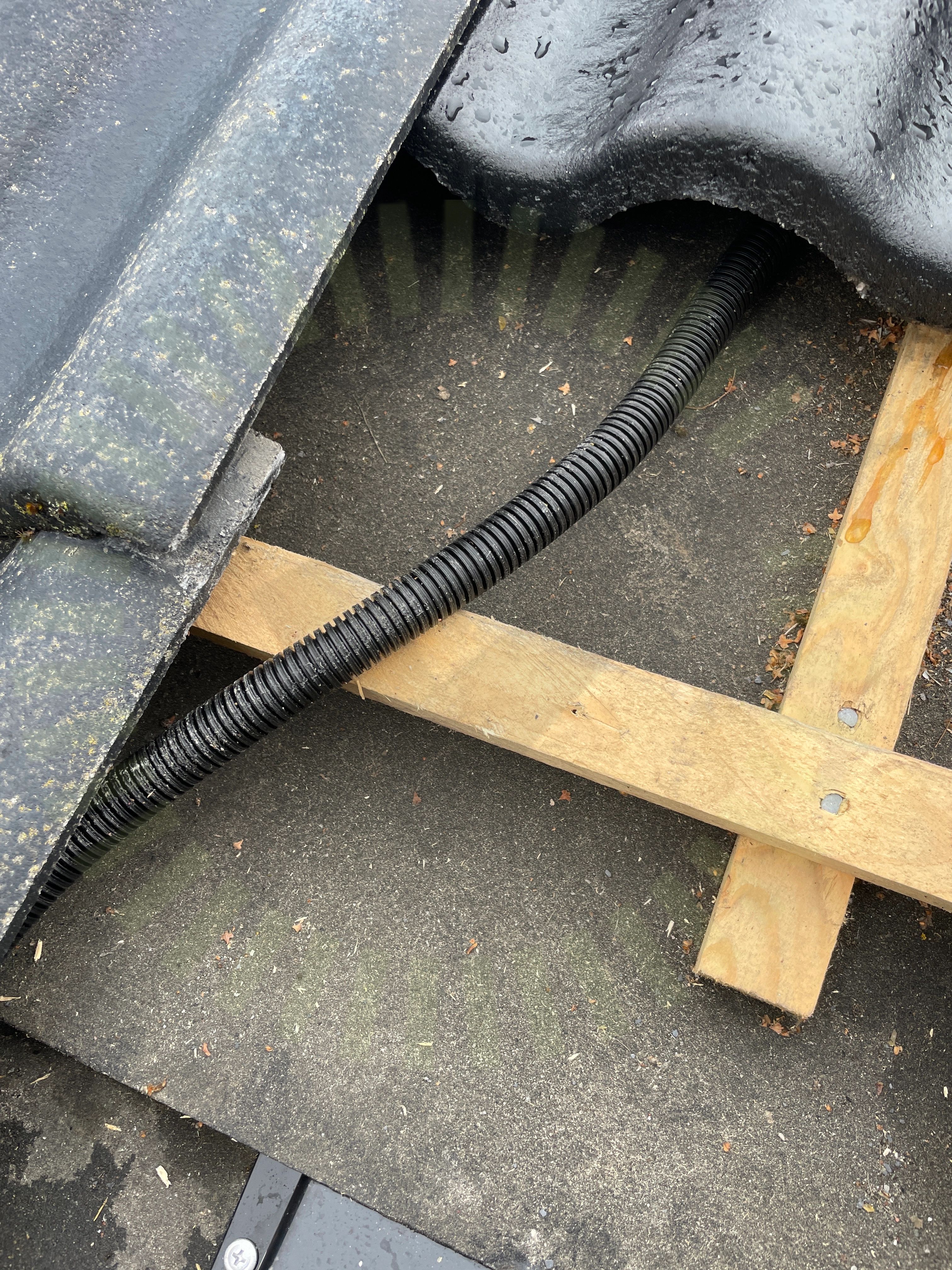

5.1 DC kabel förläggning
Inte godkänd
Slang för kablage ligger klämt mellan panna och läkt.

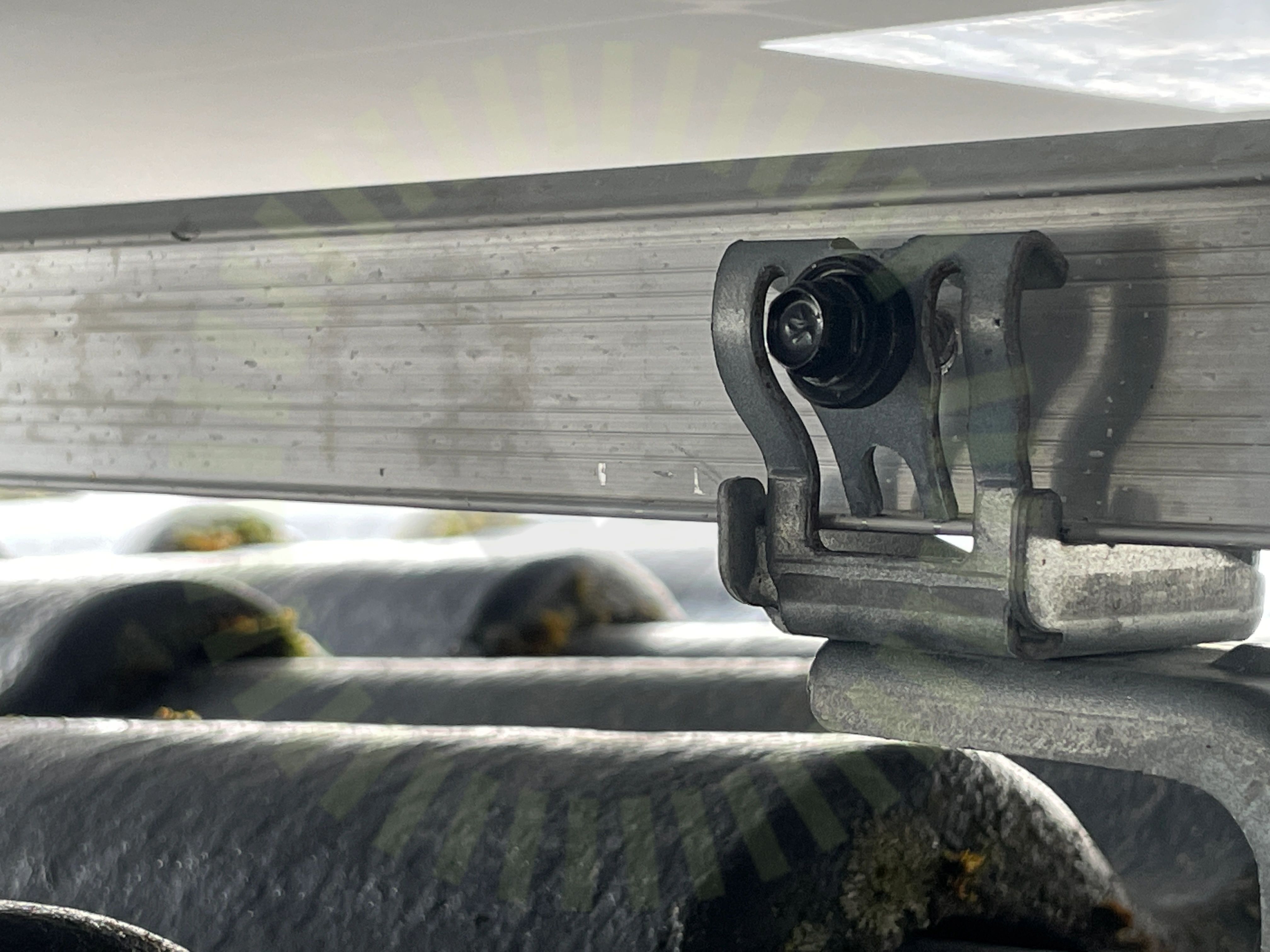

5.2 Främmande material
Inte godkänd
Använda skruv är inte från tillverkaren av montagesystemet.
5.3 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan panelfält är inte lämpligt fastsäkrad. Ligger löst mellan fälten.

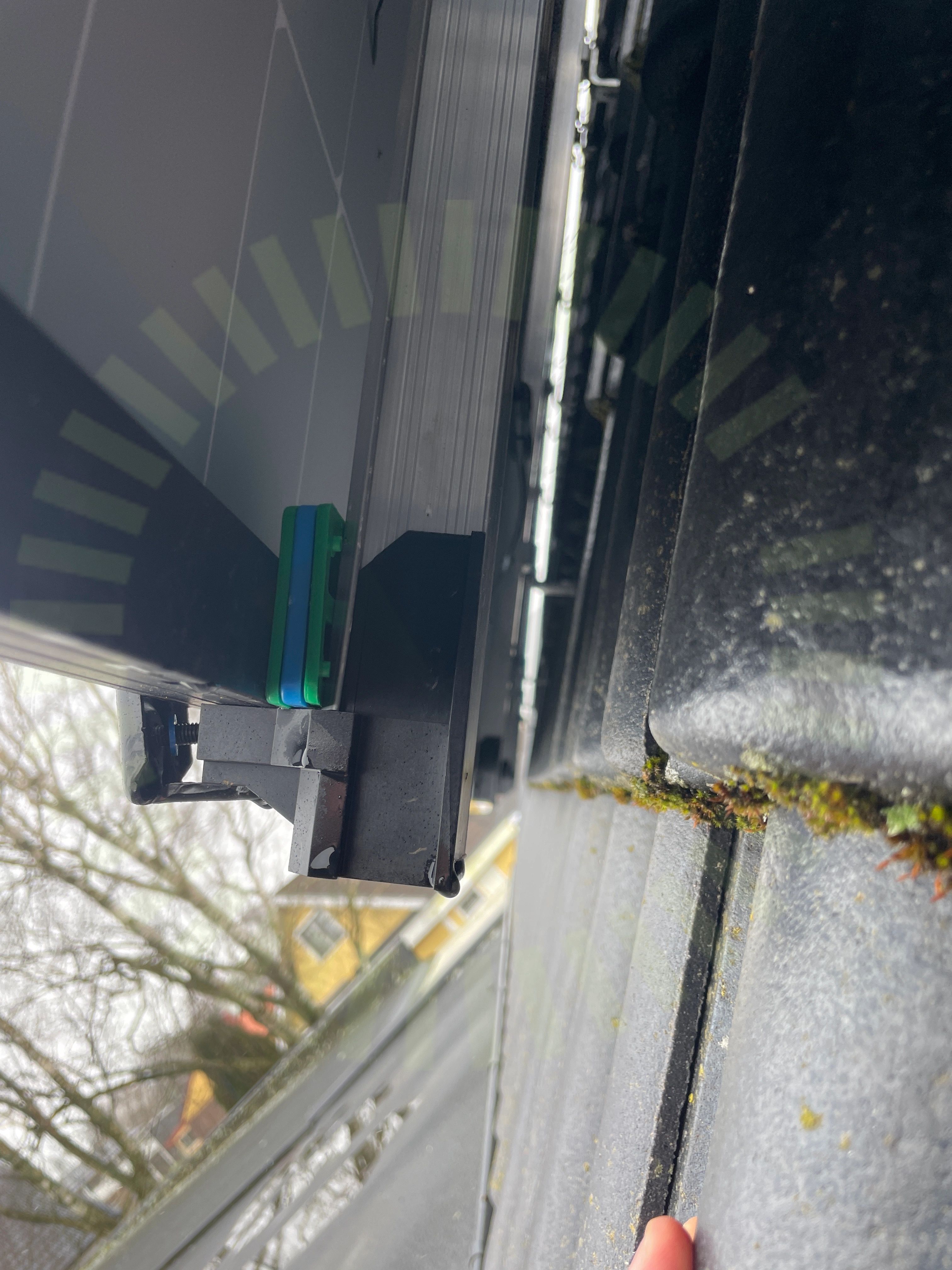

5.4 Föremål mellan skena och panelram
Inte godkänd
Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

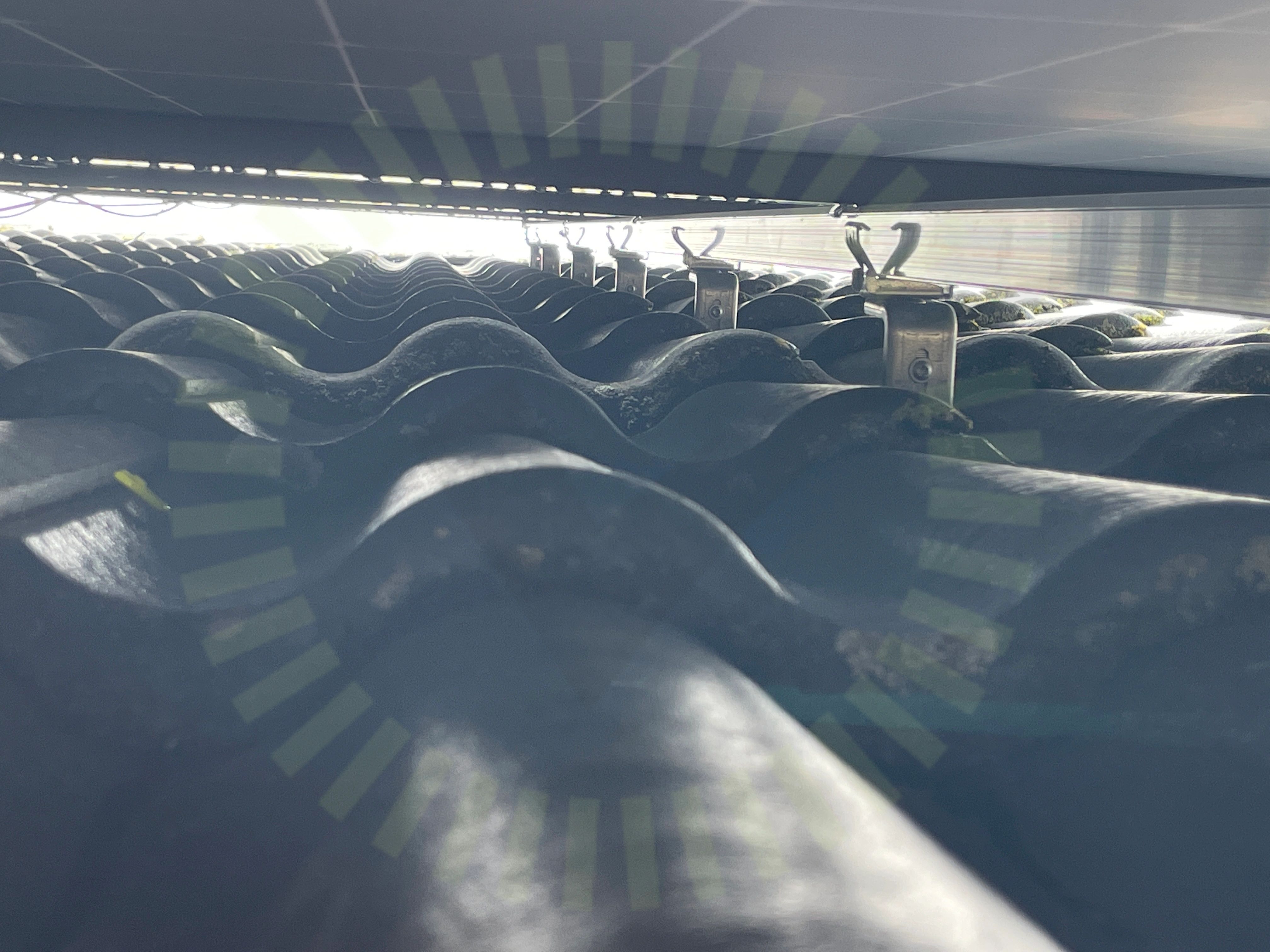

5.5 Förstärkningsskruv
Inte godkänd
För få förstärkningsskruvar är använda. Saknas efter tre paneler.

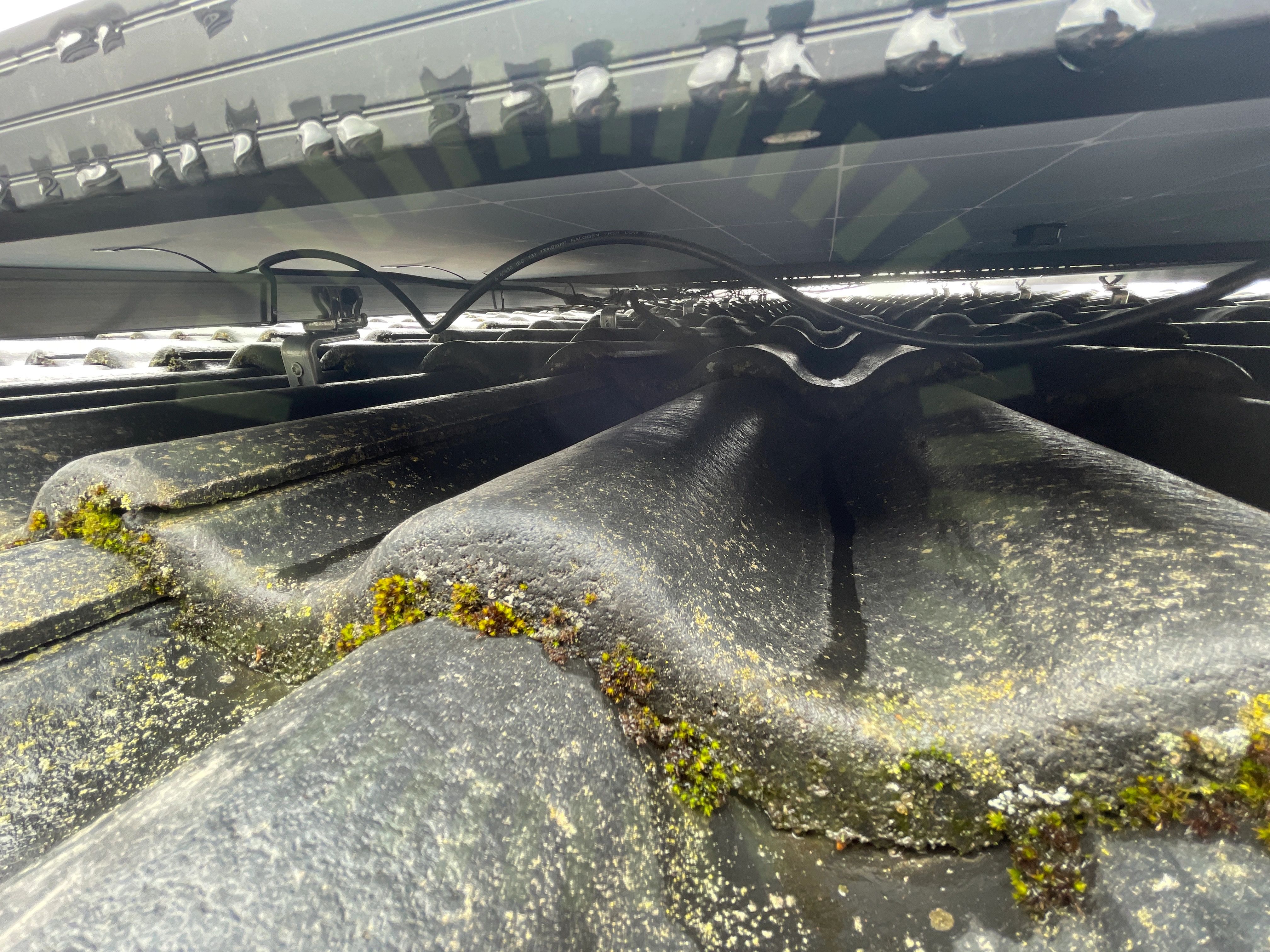

5.6 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

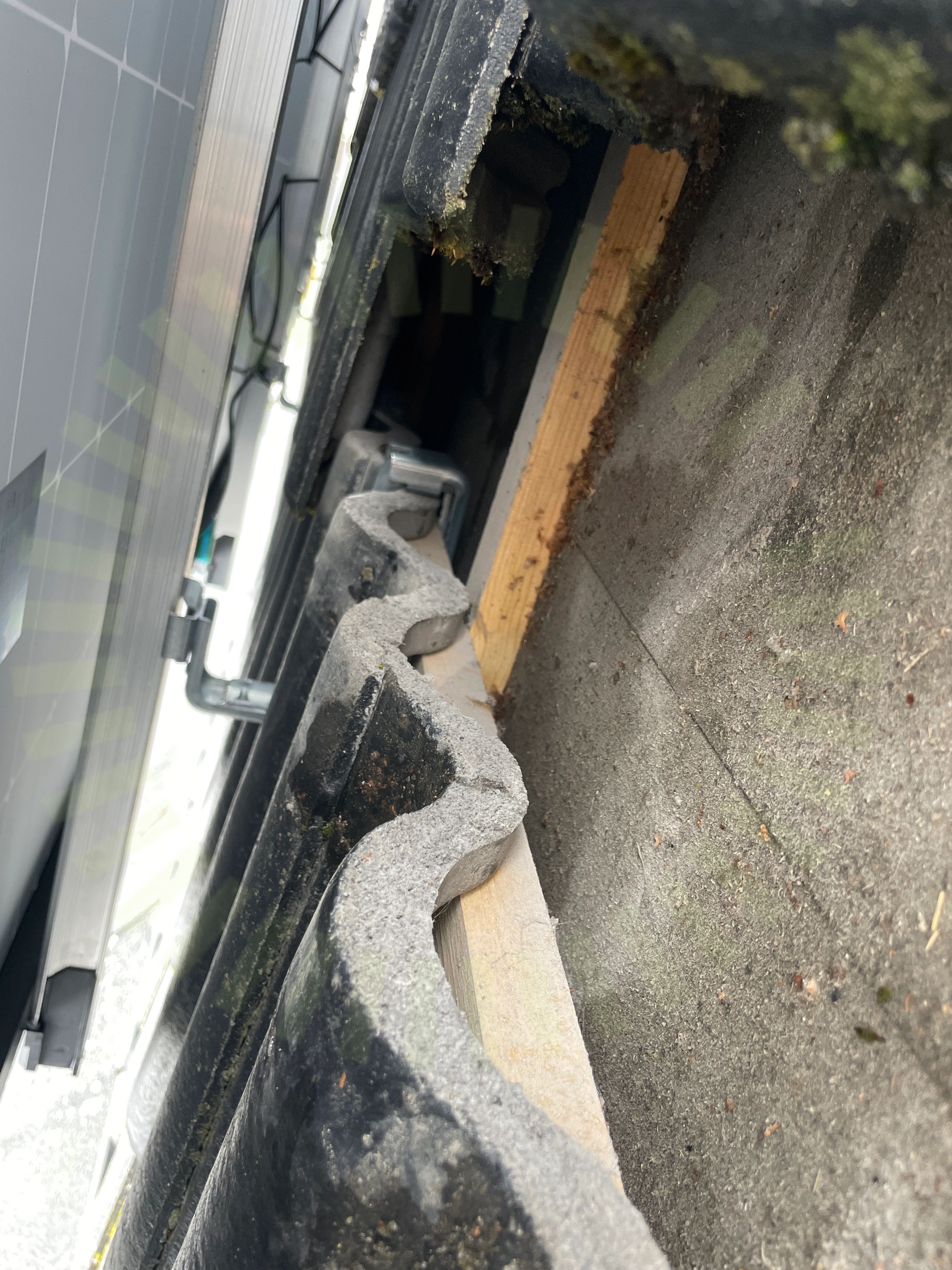

5.7 Läktinfästning
Inte godkänd
Läktinfästning sitter löst.

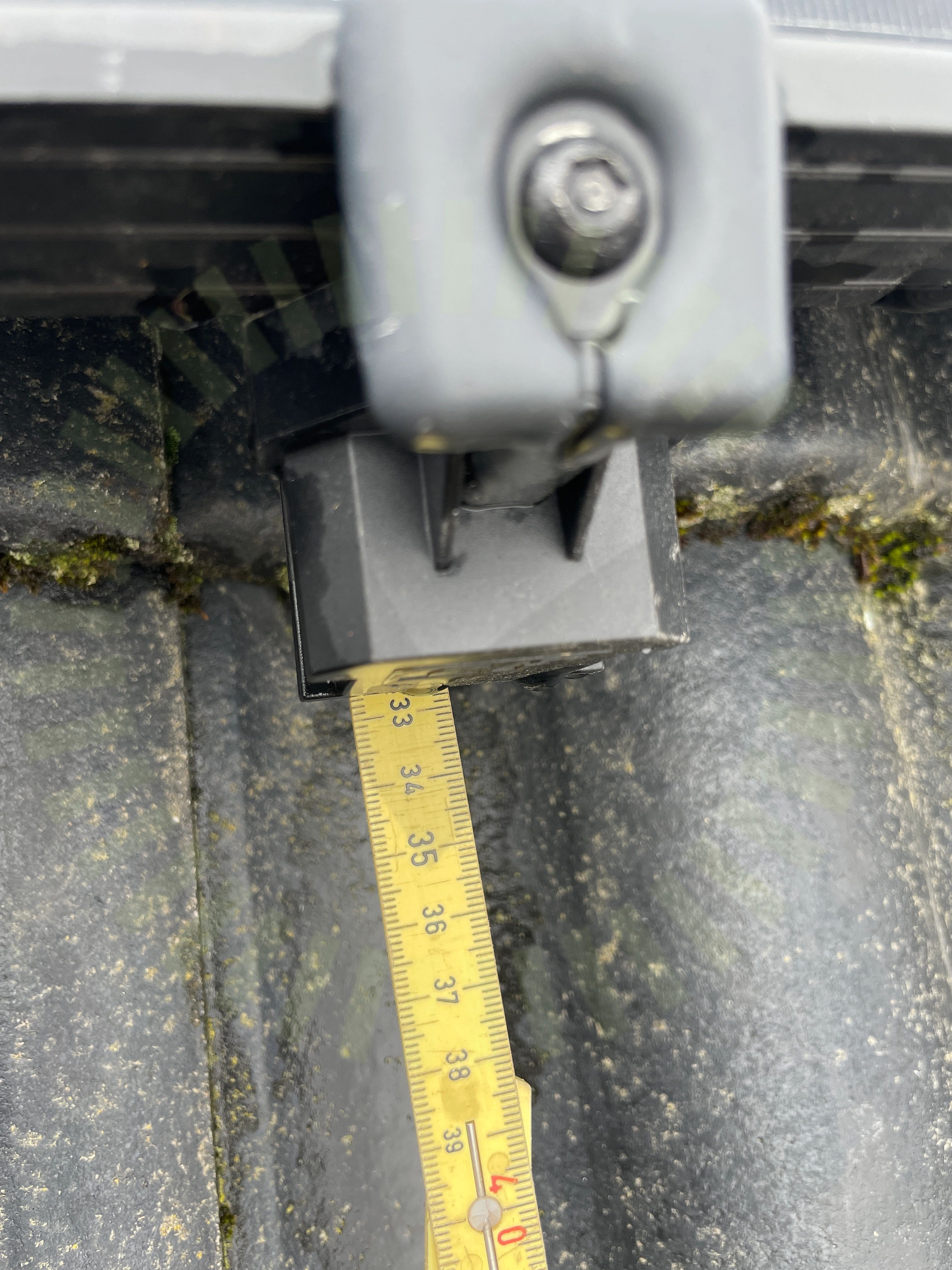

5.8 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
5.9 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
5.10 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

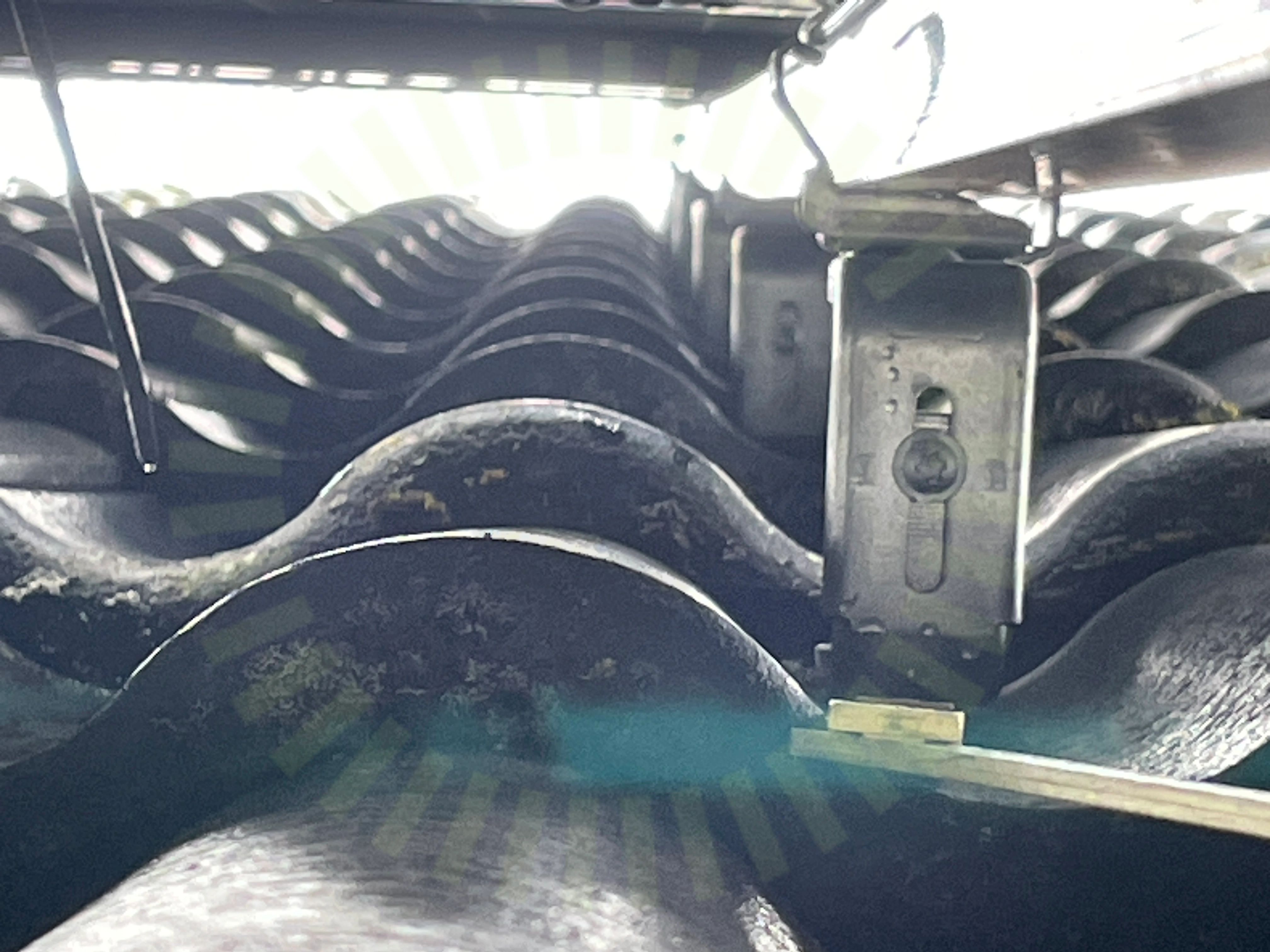

5.11 Underliggande takpanna
Inte godkänd
Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.
Godkända kontrollpunkter
13/24
Undercentral
Anmärkningar
1/5
6.1 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
Godkända kontrollpunkter
4/5
Varselmärkning
Anmärkningar
1/4
7.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
3/36

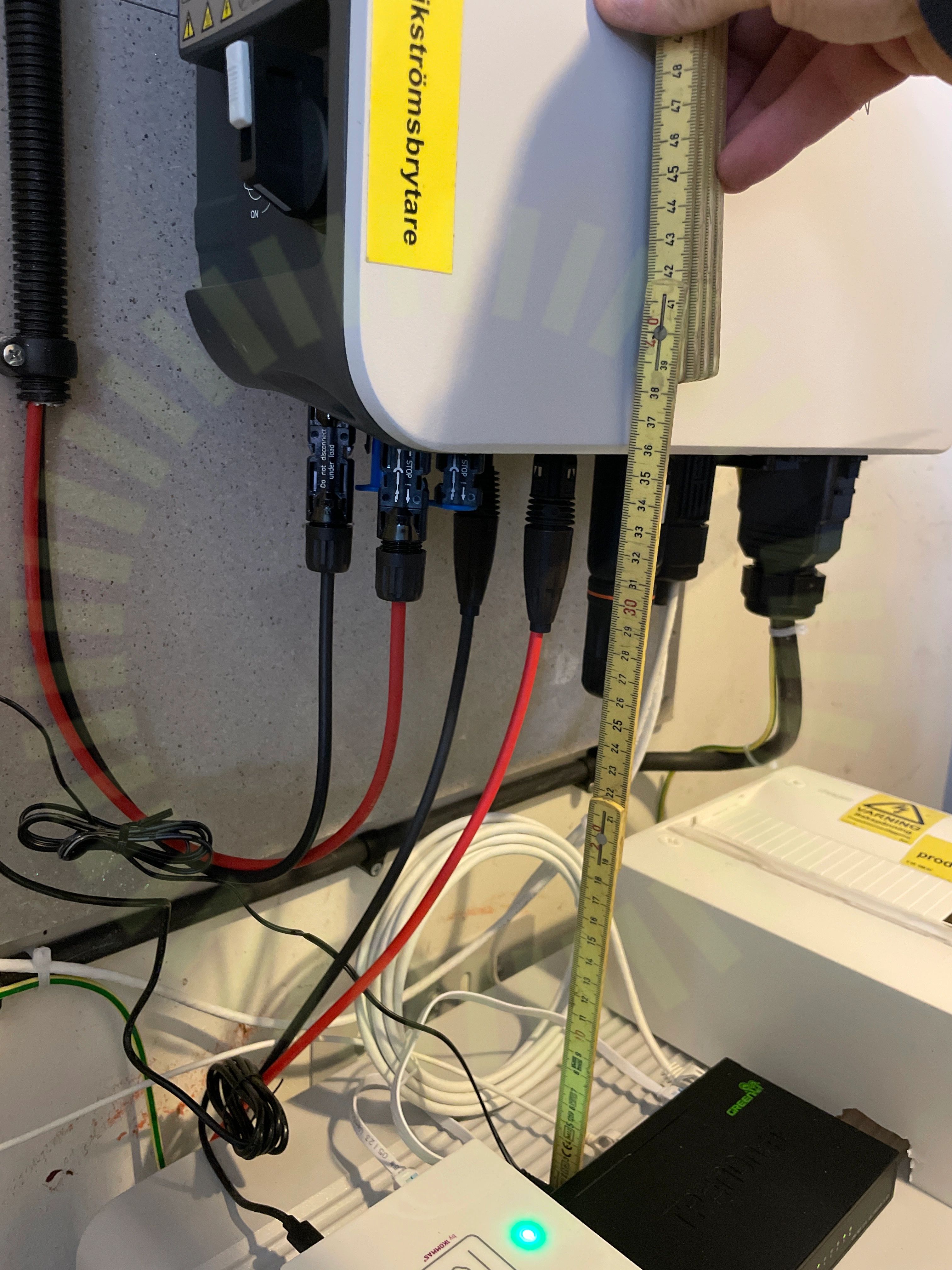

8.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

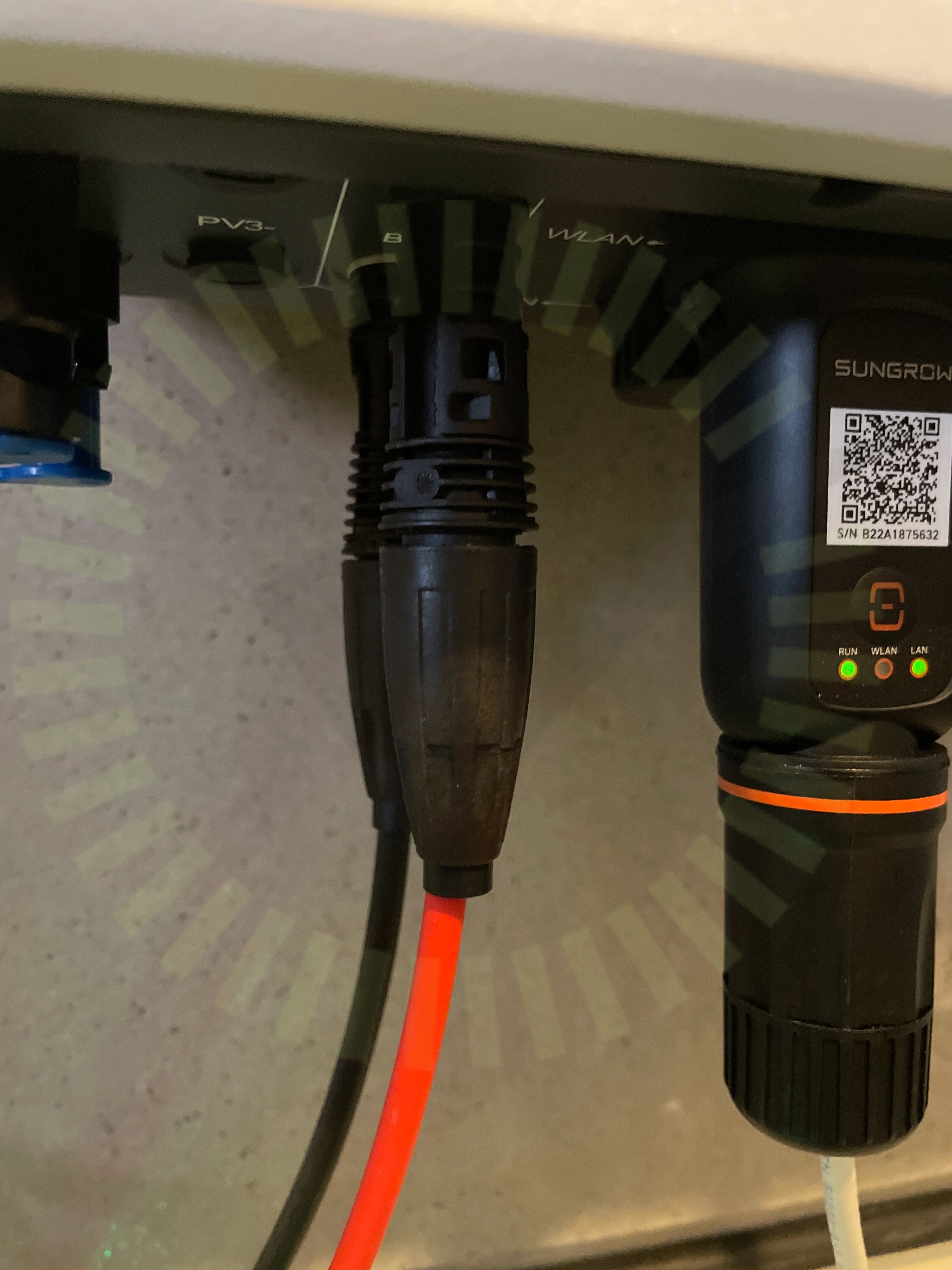

8.2 DC Kontakter
Inte godkänd
Kontakter avviker från anvisningar.

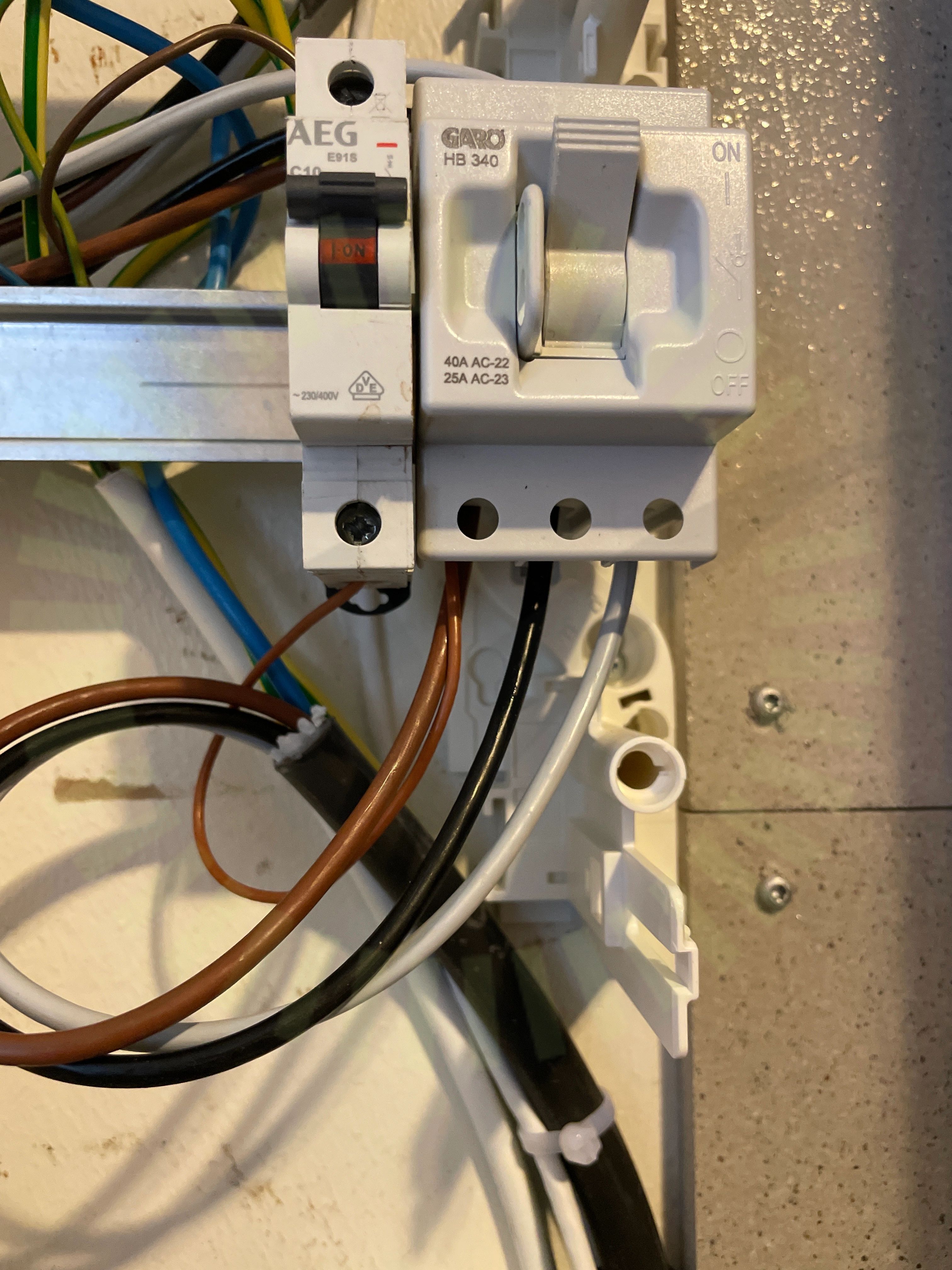

8.3 Kabeldimensionering
Inte godkänd
Vald kabel till undersida säkring är underdimensionerad.
Godkända kontrollpunkter
32/36
Ej tillgängligt vid besiktning
1/36
