Besiktningsrapport

8.4

Installation av

GoSol Energi

Datum

11 juli 2024

Ort

Ytterby , Västra Götalands län

Fastsäkring av produkt

Kopplingslåda böjradie

Föremål mot bakstycke

+ 17

81% godkända

19% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBT

Optimerare

Huawei: SUN2000-450W-P2

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Huawei: SUN2000 (12-25K)-MB0

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

CHINT: Huawei DTSU666 (med CT)

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1, DMEGC: DM(XXX)M10RT-B54HBT (18)Tak 1, Huawei: SUN2000-450W-P2 (10)Tak 1, Nordmount Panntak: Bärläkt (33)Undercentral (8)Varselmärkning (4)Växelriktare (39)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

2/15

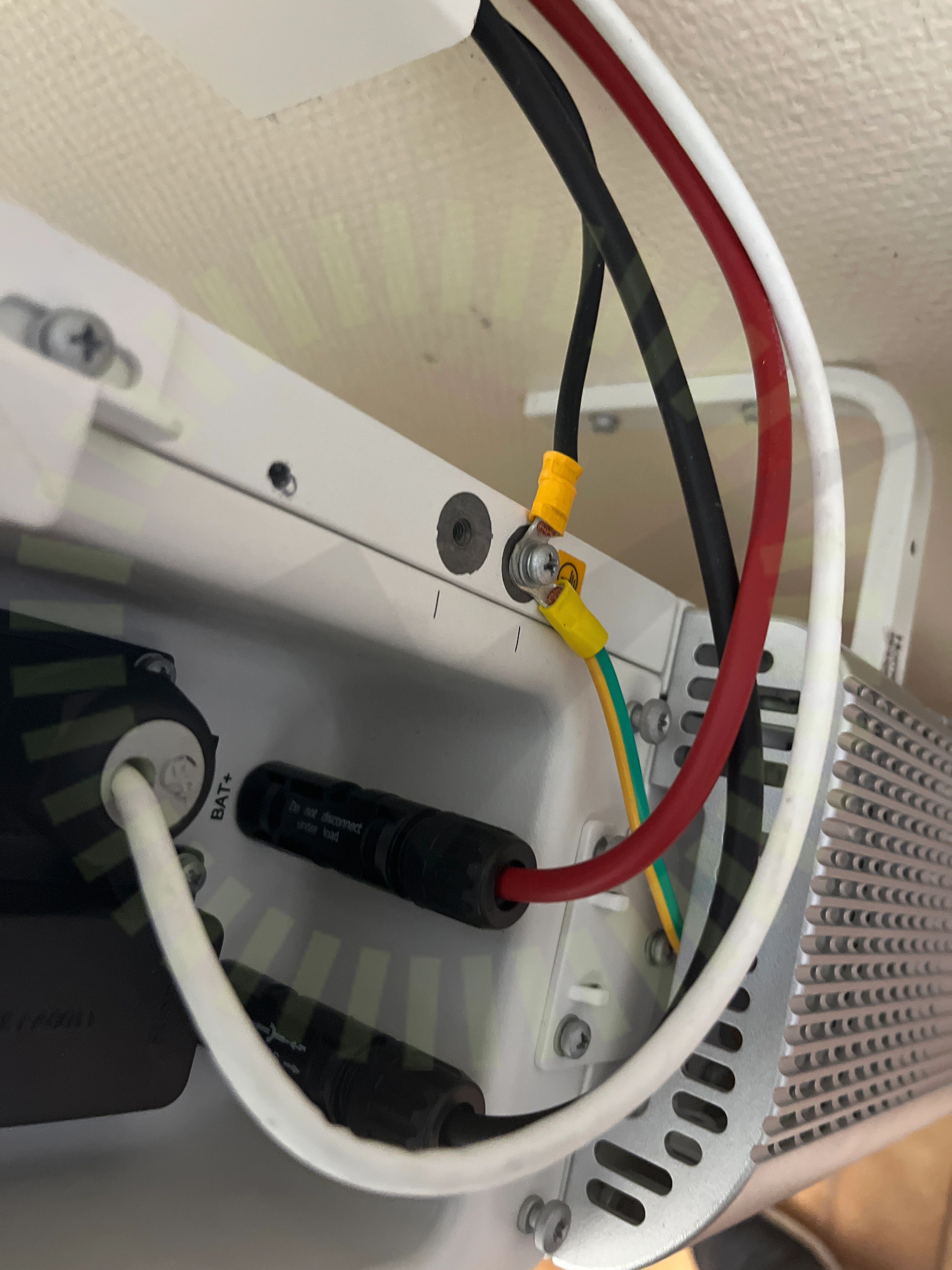

2.1 Batteri PE

Inte godkänd

Batteri är inte skyddsjordat med rätt färgval på kabeln.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90

2.2 Fastsäkring av produkt

Inte godkänd

Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

13/15

Avstånd till havet

Avstånd till växelriktare

Batterikåpor

DC anslutning

Närliggande objekt

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Anmärkningar

1/6

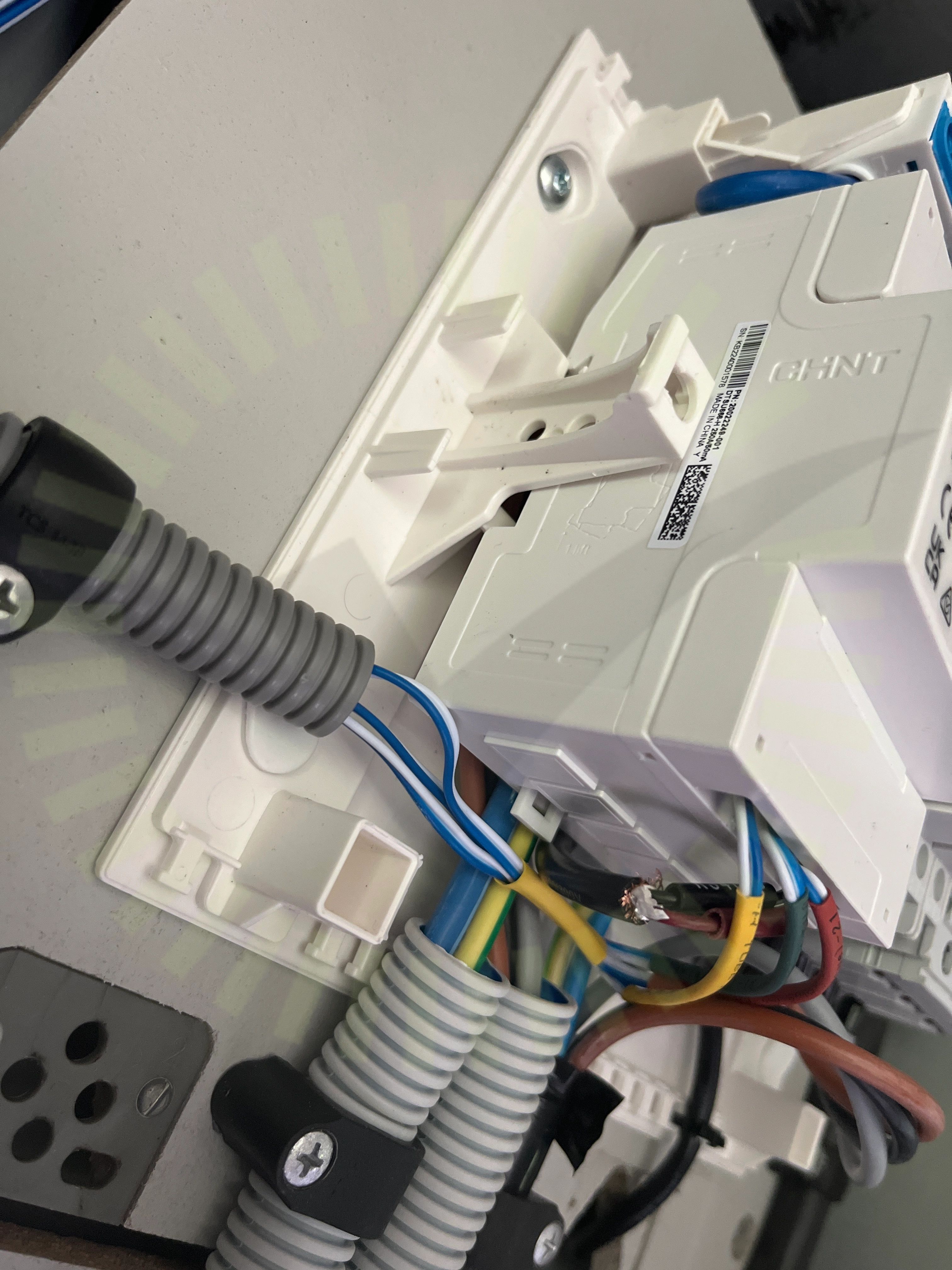

3.1 Fastsäkring av produkt

Inte godkänd

Smartmätaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

4/18

5.1 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

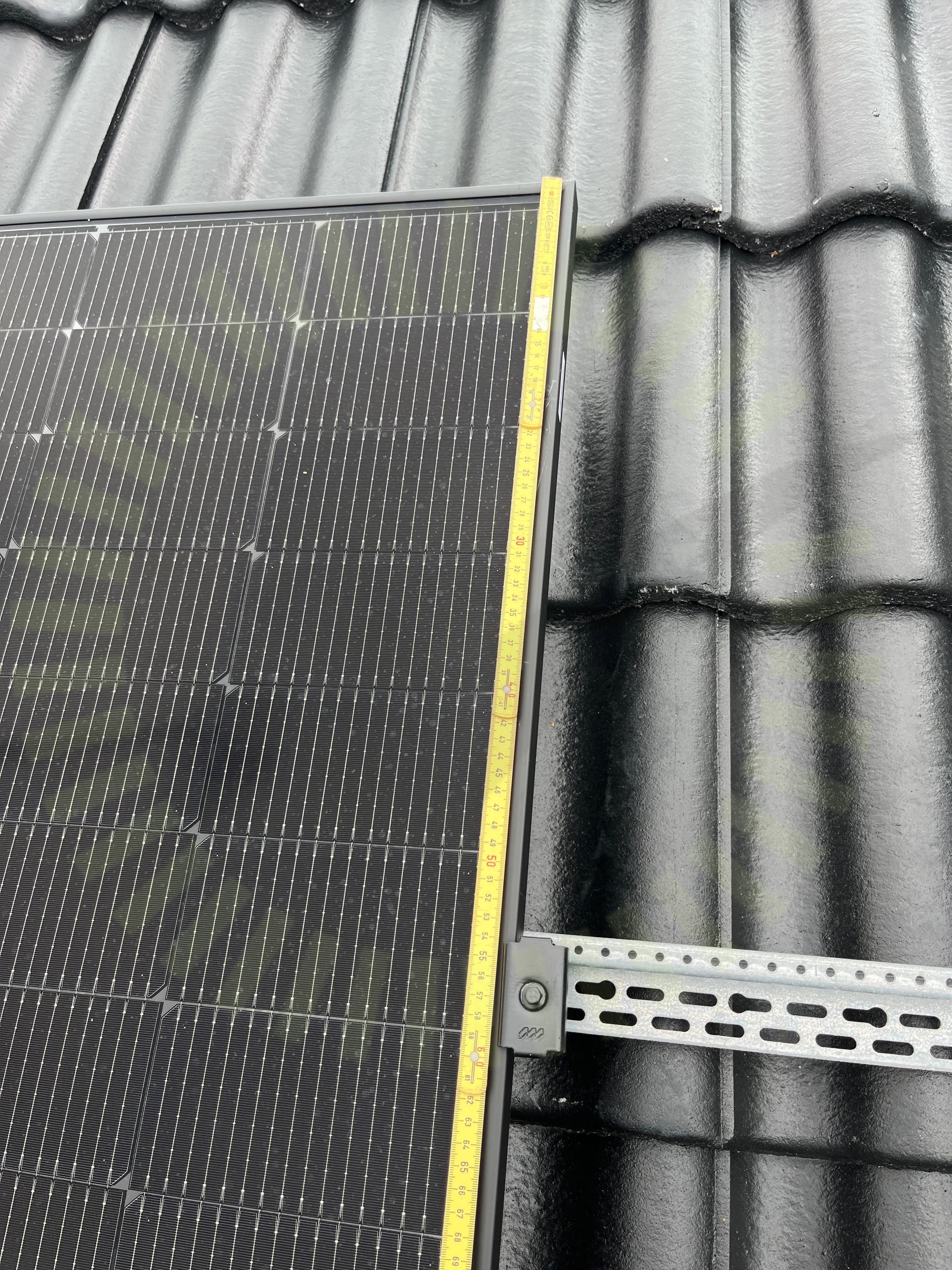

5.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

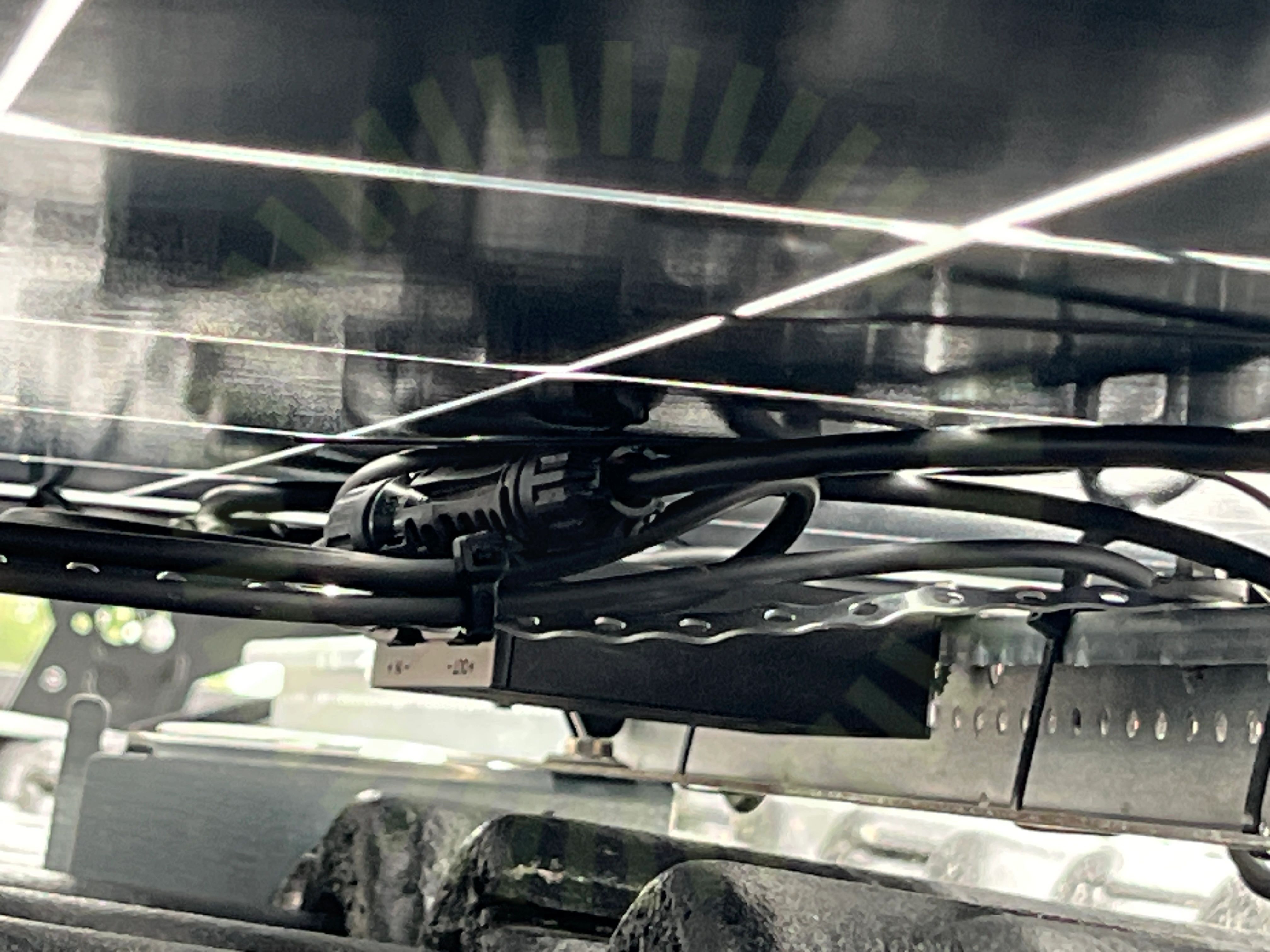

5.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7

5.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, Huawei: SUN2000-450W-P2

Anmärkningar

2/8

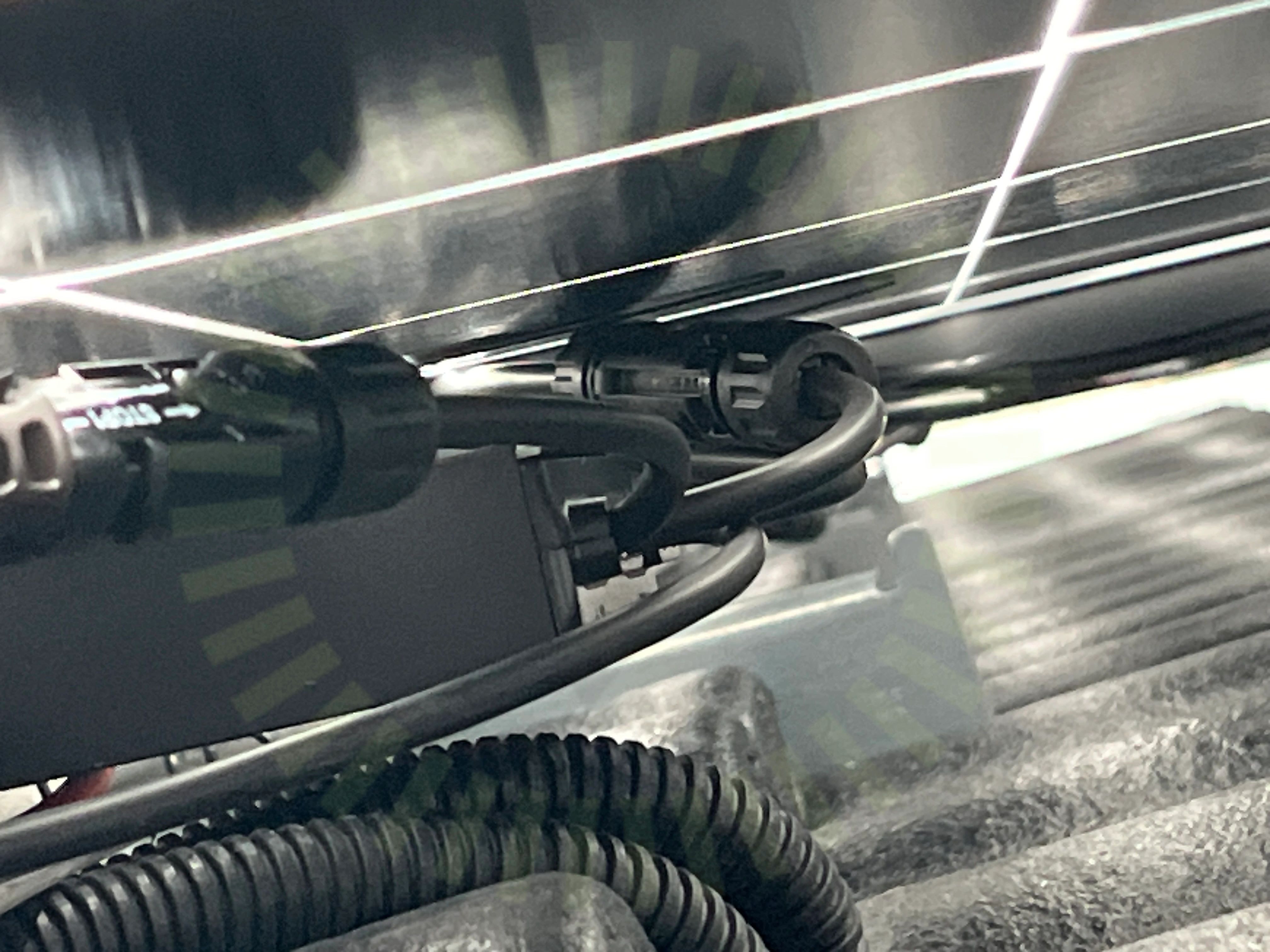

6.1 Dragavlastade

Inte godkänd

Optimerarens kablage har för skarp böjradie.

SS 436 40 00 (522.8.3)

6.2 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknar värde för optimerad sträng

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

6/8

Antal optimerare

Avstånd närliggande objekt

Avstånd till växelriktare

DC Kontakter

Fastsäkring av optimerare

Max total effekt

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

5/23

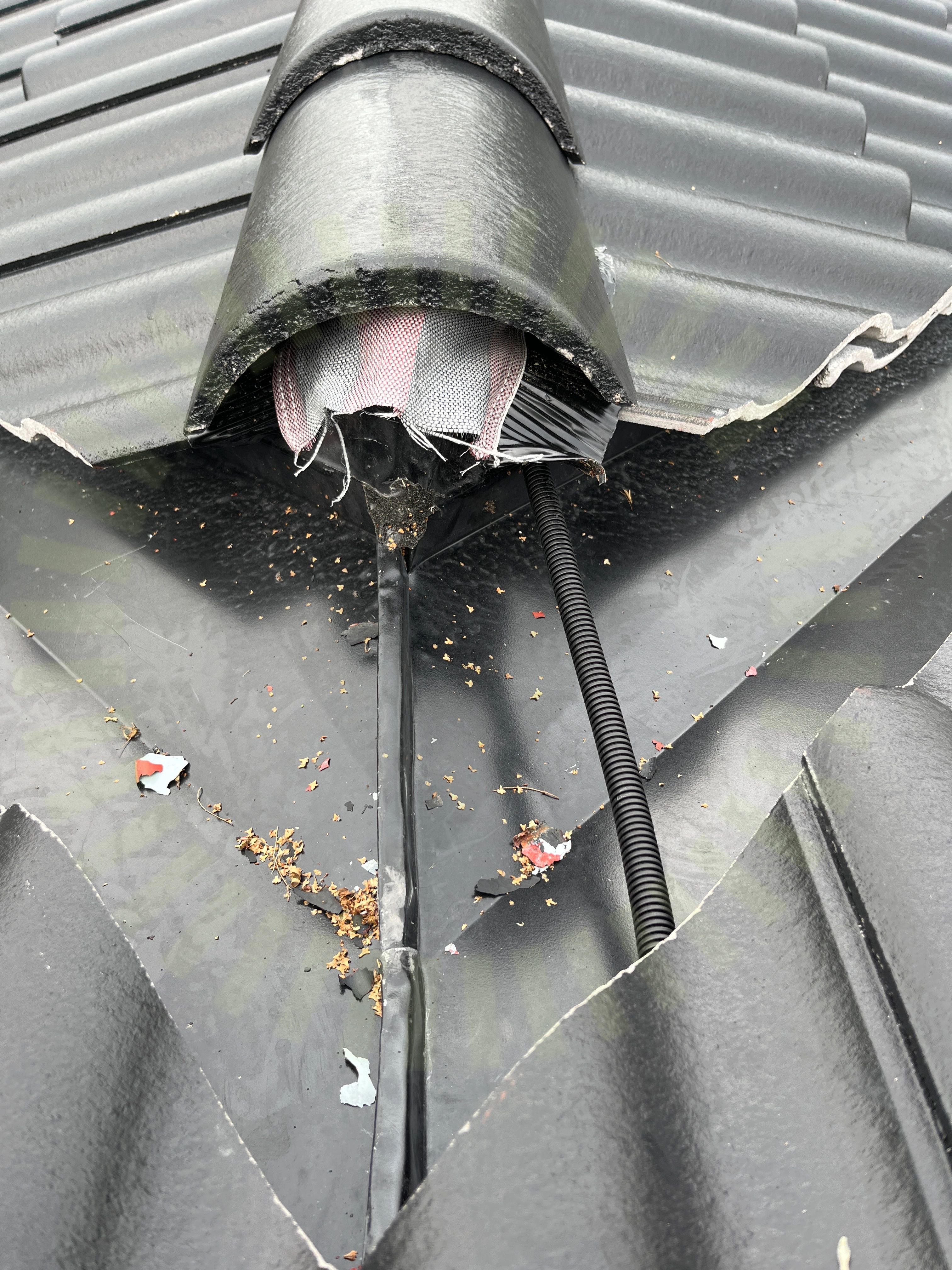

7.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

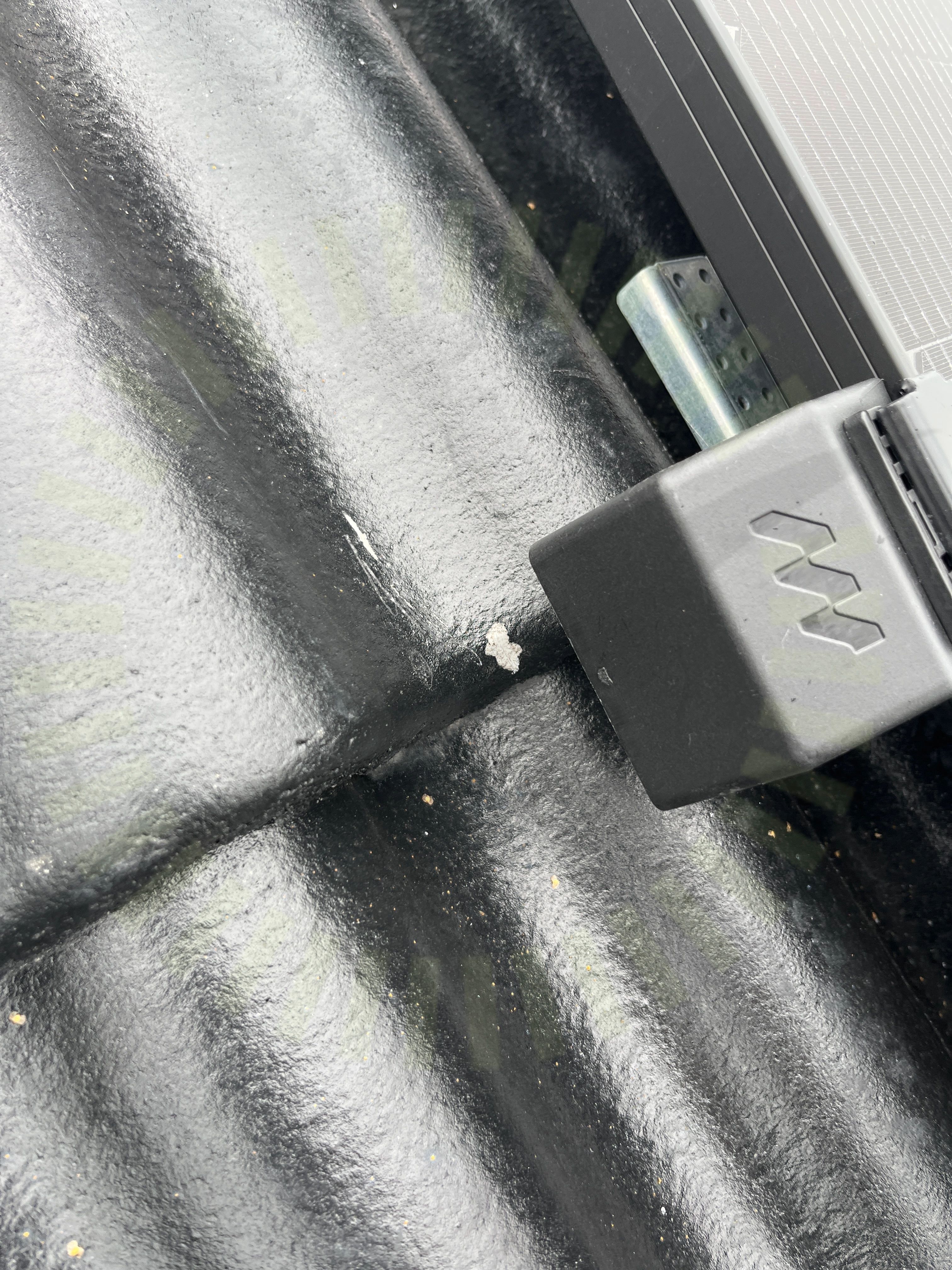

7.2 Skador

Inte godkänd

Skador finns i pannor efter att man kapat skenorna.

7.3 Skenans utstick för klämma

Inte godkänd

Skenorna är inte kapade och ändlock saknas.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6

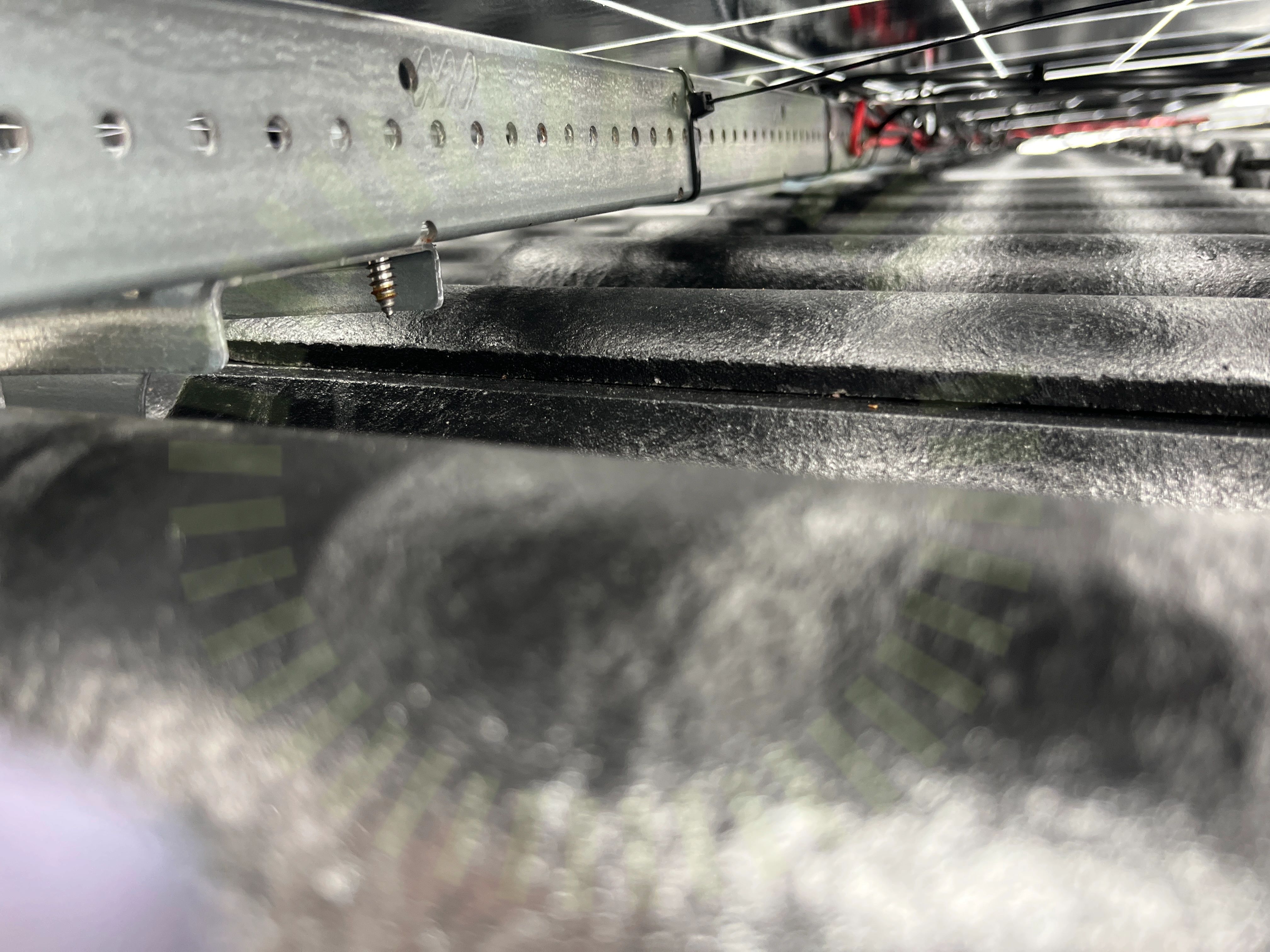

7.4 Skenornas infästning

Inte godkänd

Skenor infästa i takkrokens yttersta hålbild.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

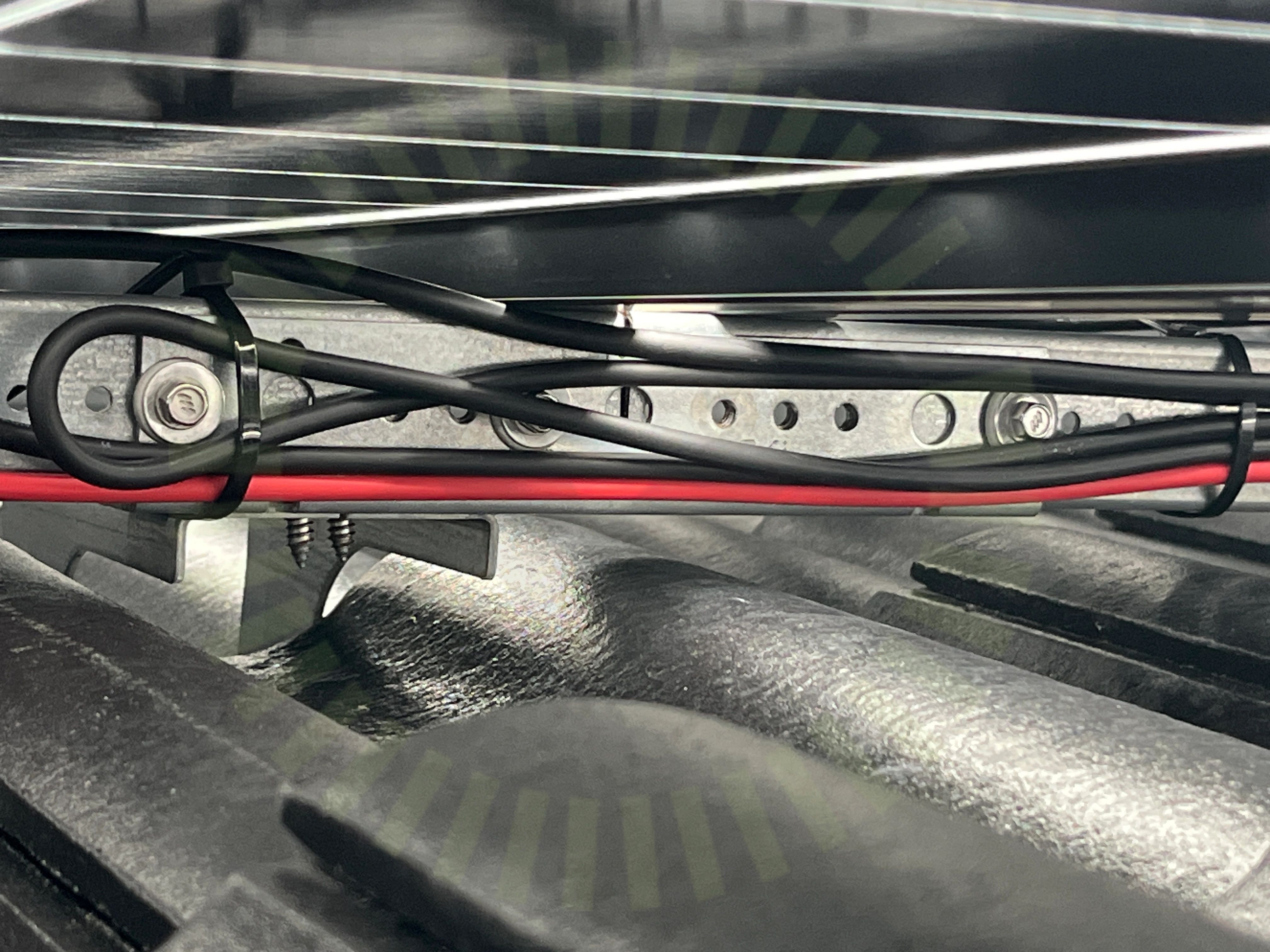

7.5 Skenskarvar

Inte godkänd

Plåtskruvar sitter inte jämt fördelat mellan de två skenor som skarvas.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

Godkända kontrollpunkter

18/23

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skenornas överhäng

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

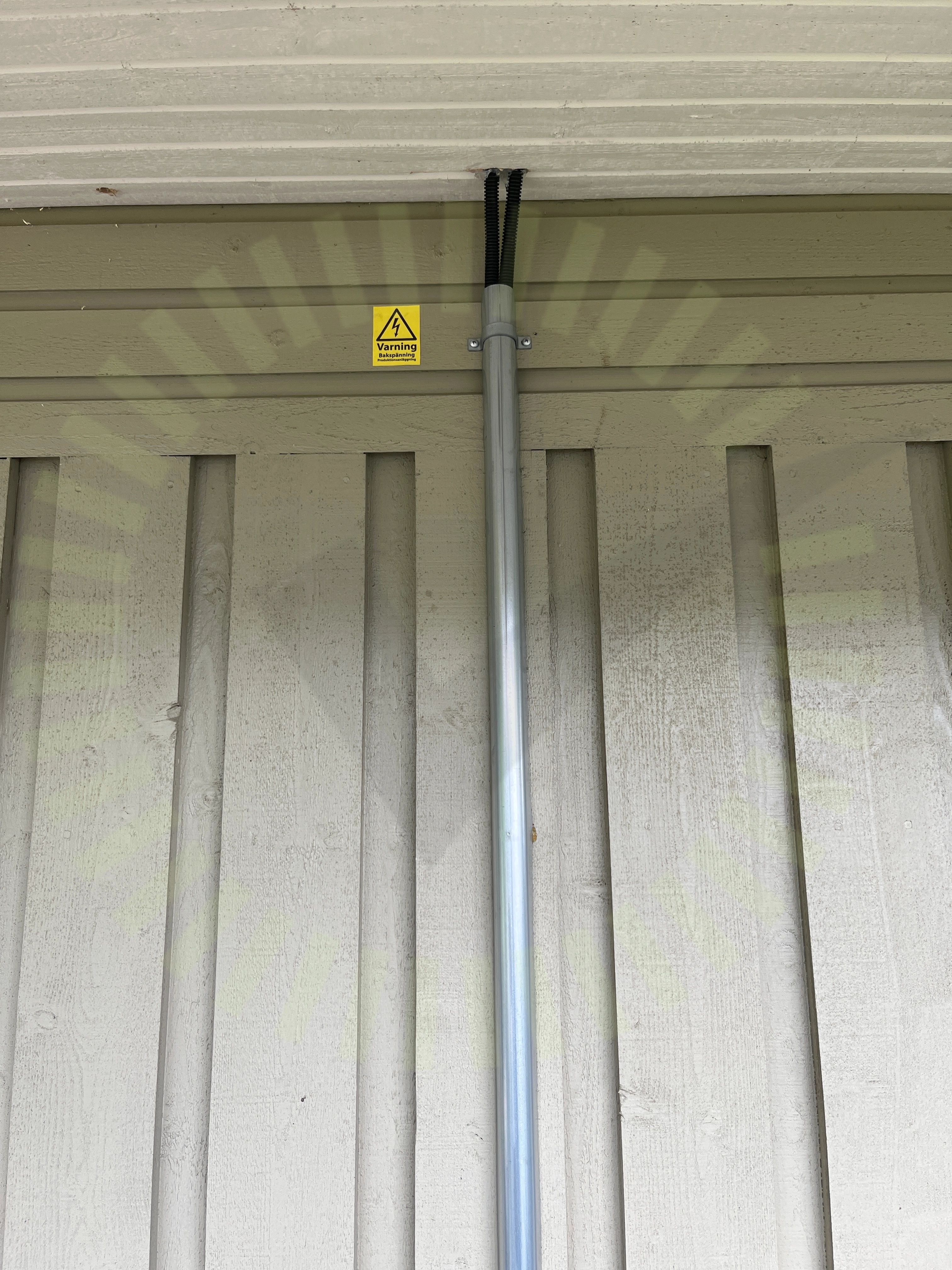

9.1 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande. DC kablage.

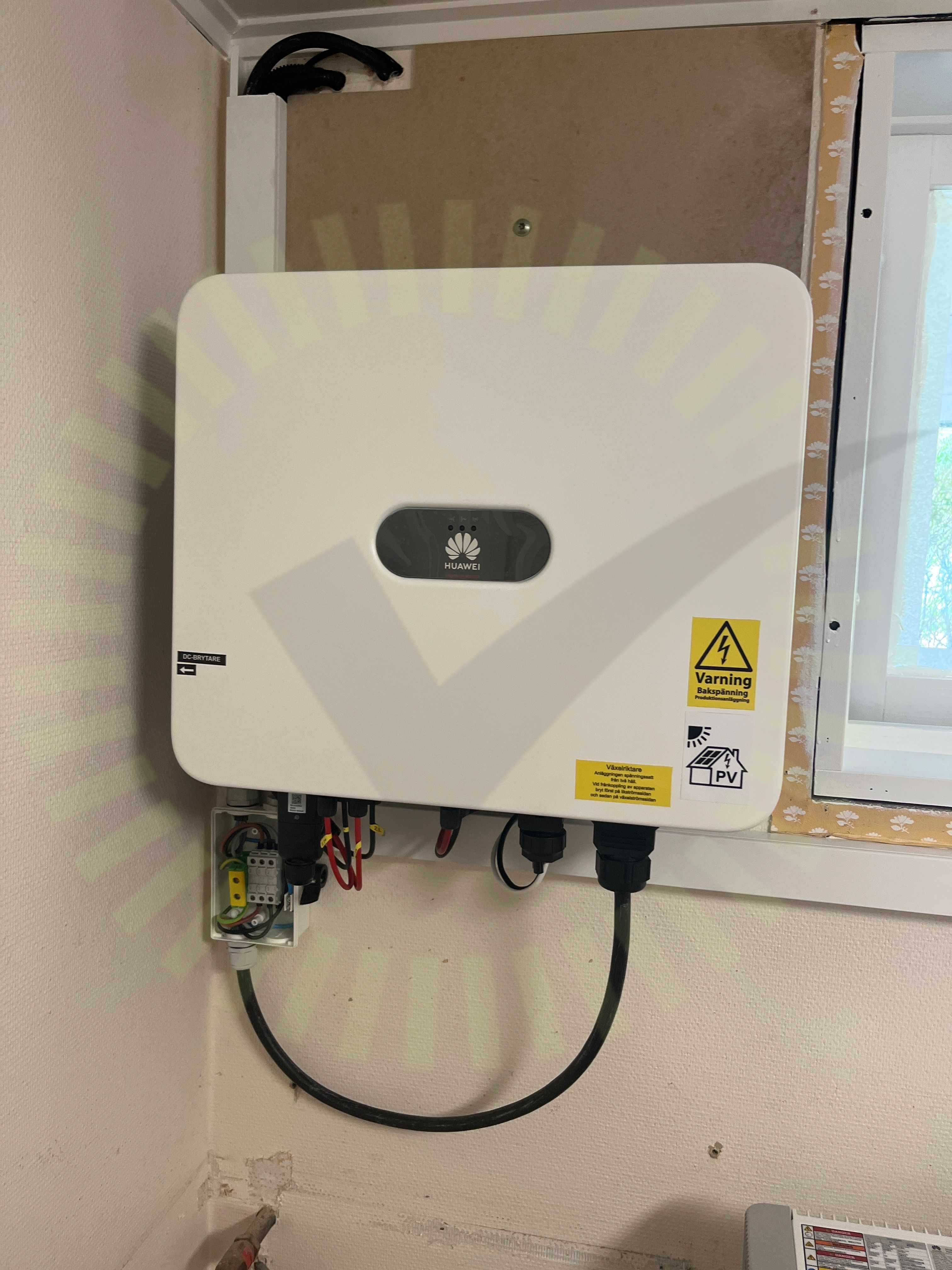

9.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Växelriktare

Anmärkningar

6/38

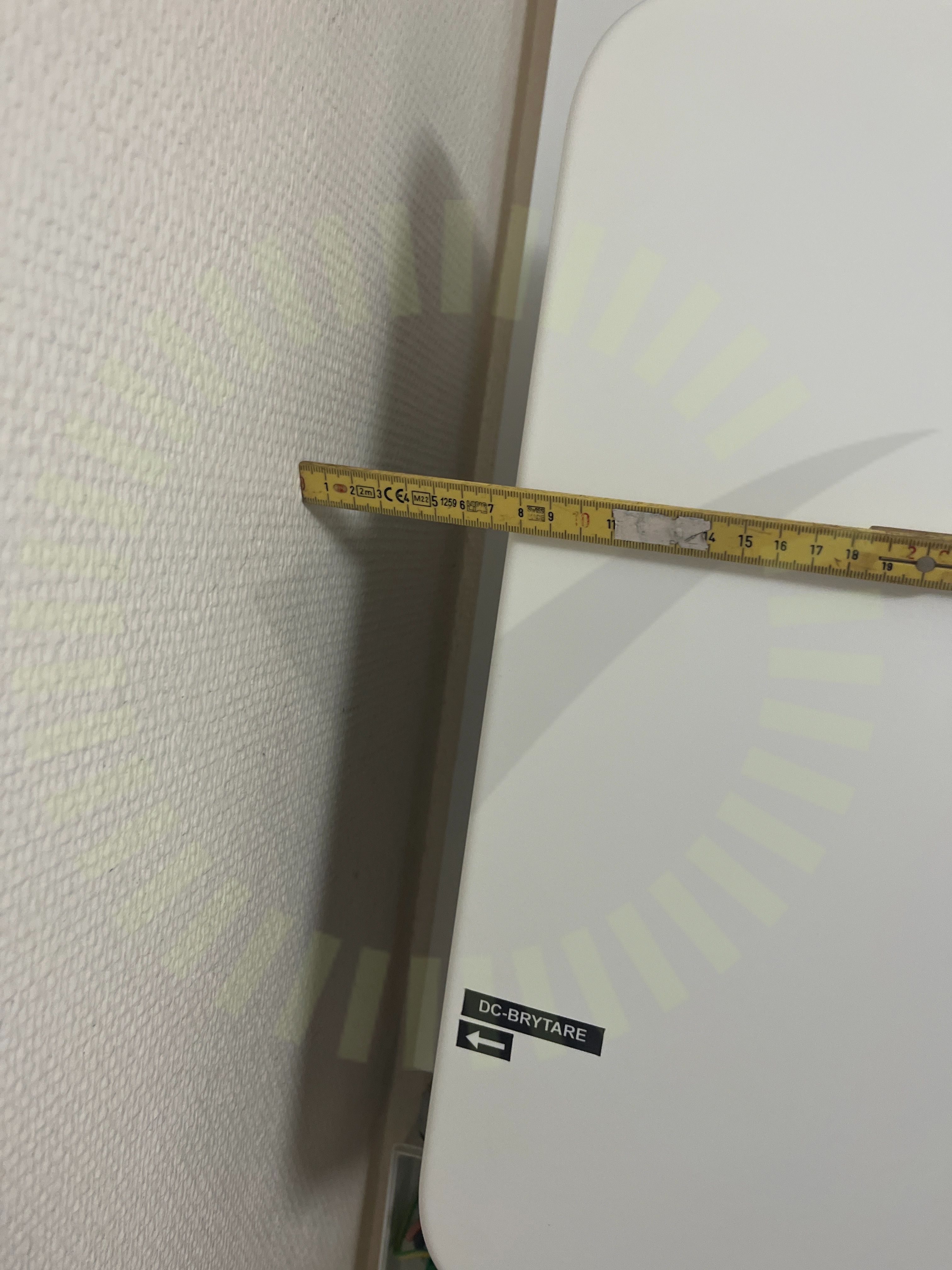

10.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är placerad för nära en vägg.

Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 28-29

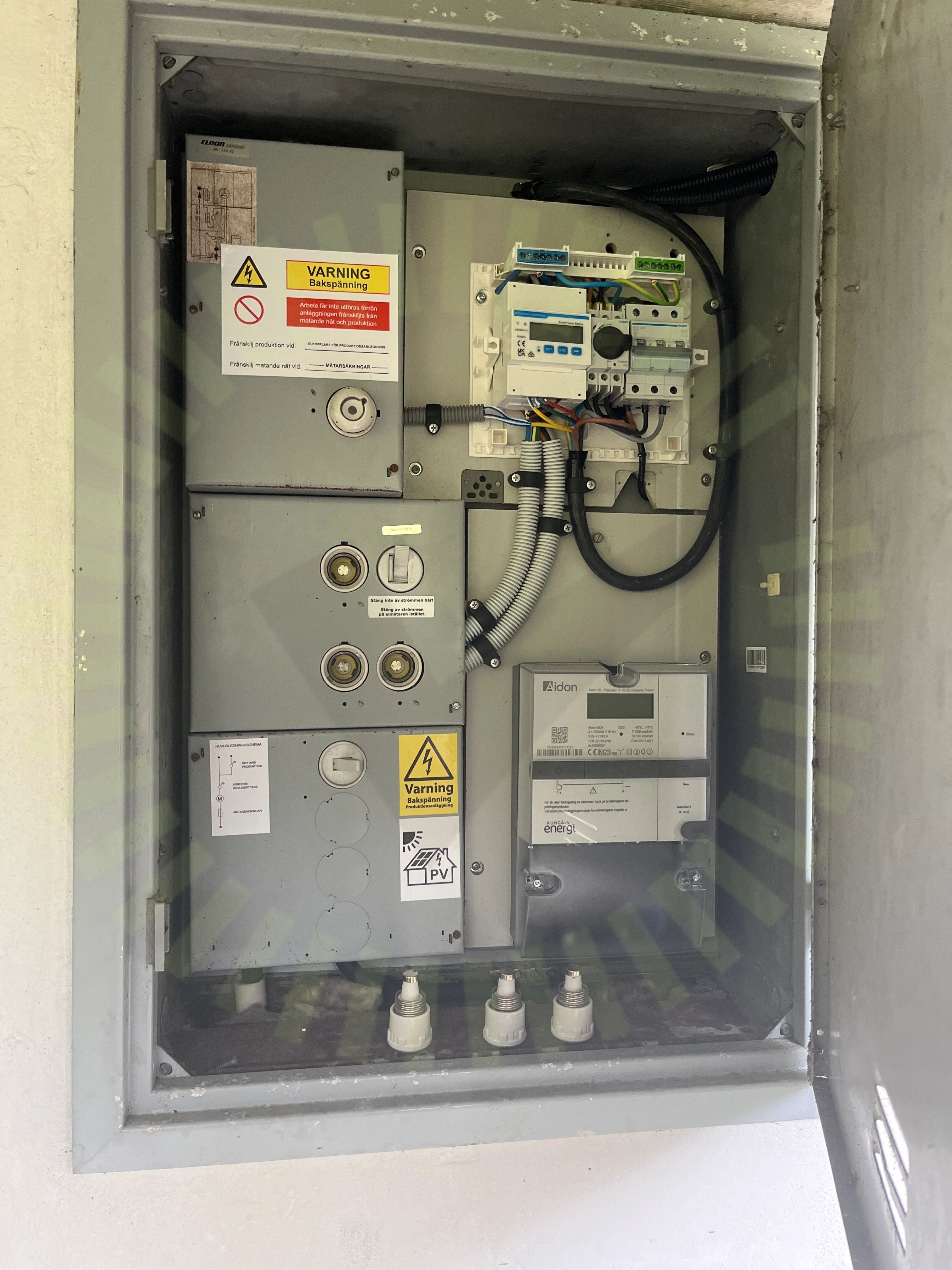

10.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

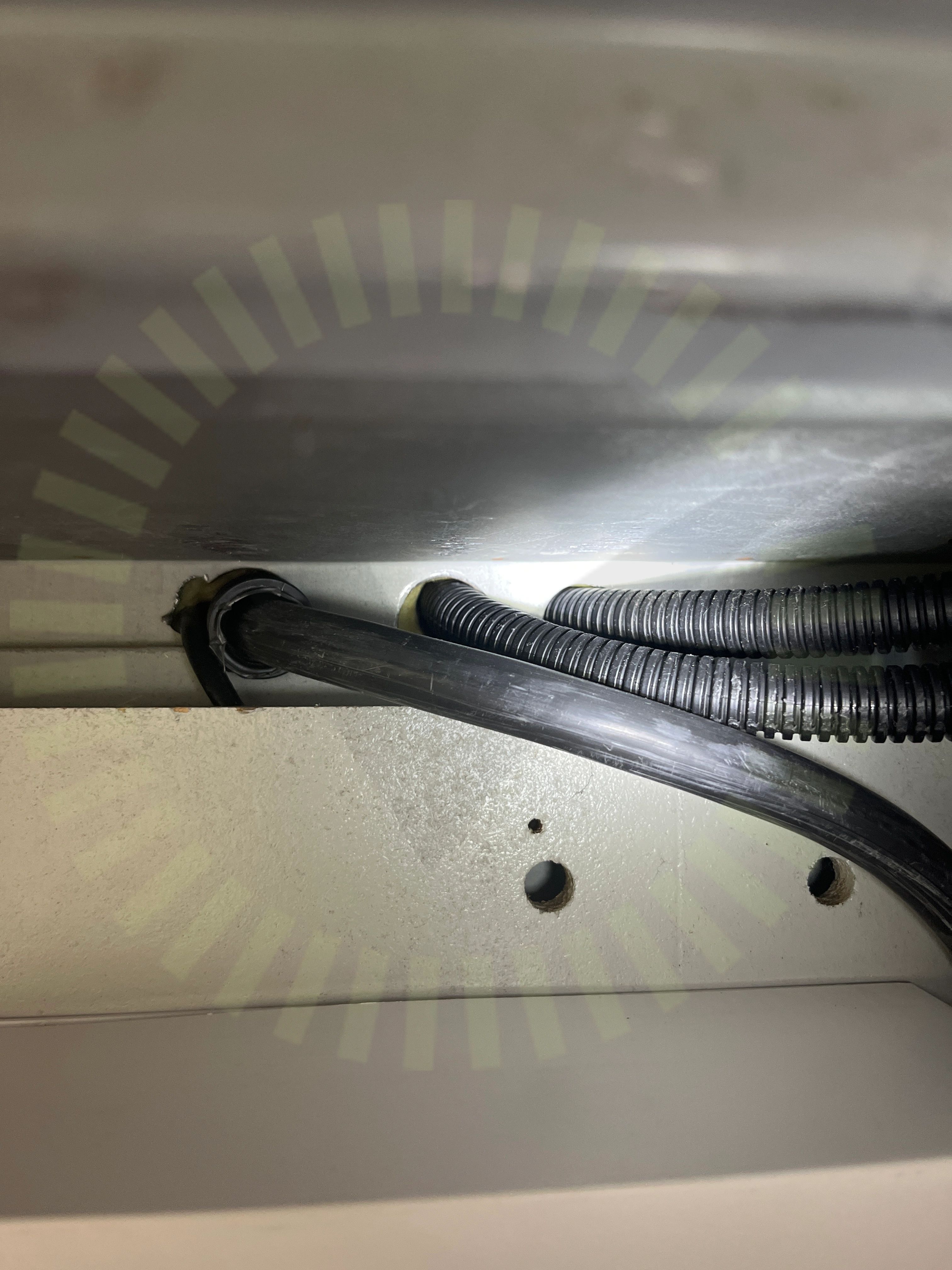

10.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

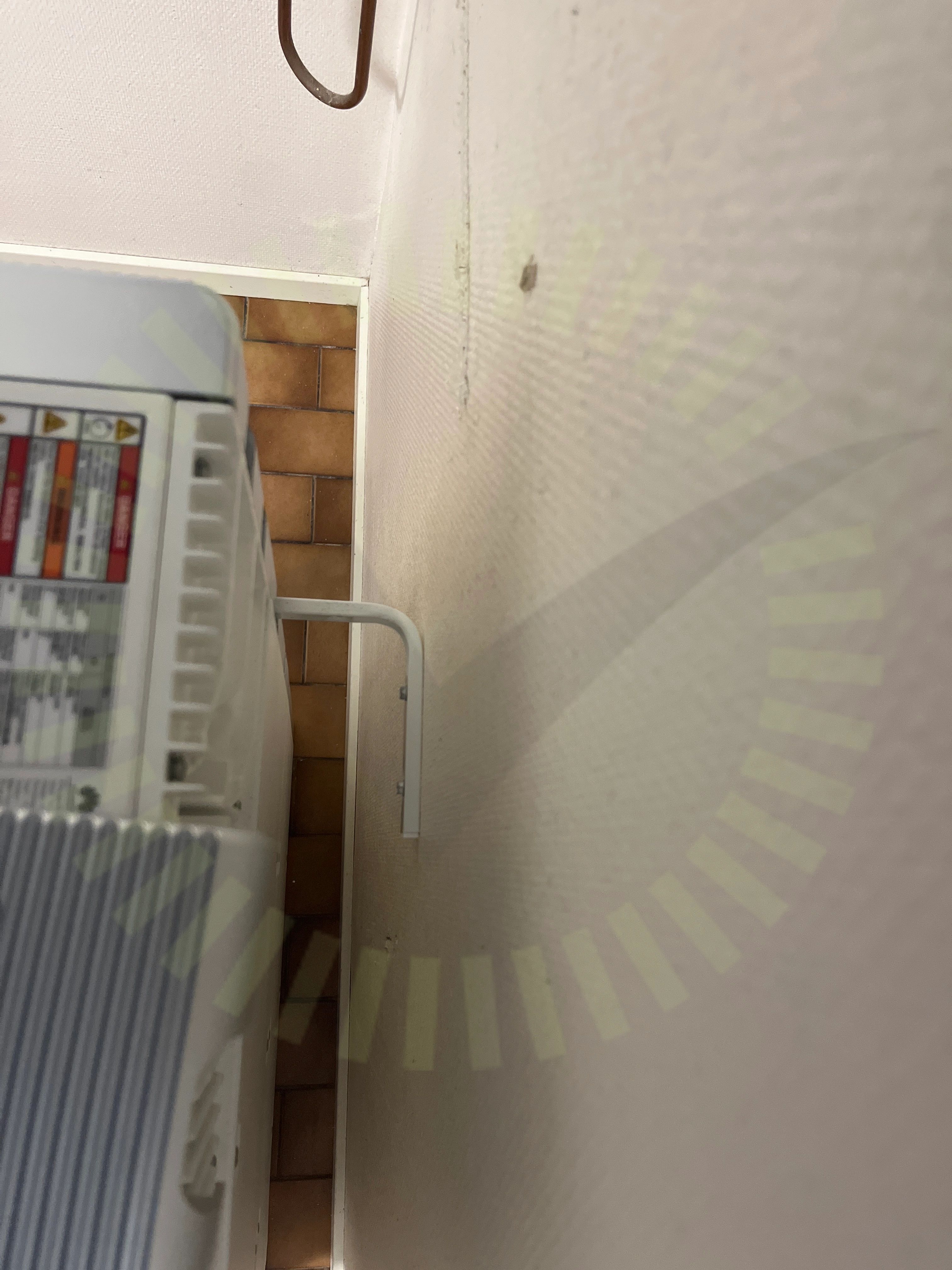

10.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt, skruv saknas.

Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 34-36

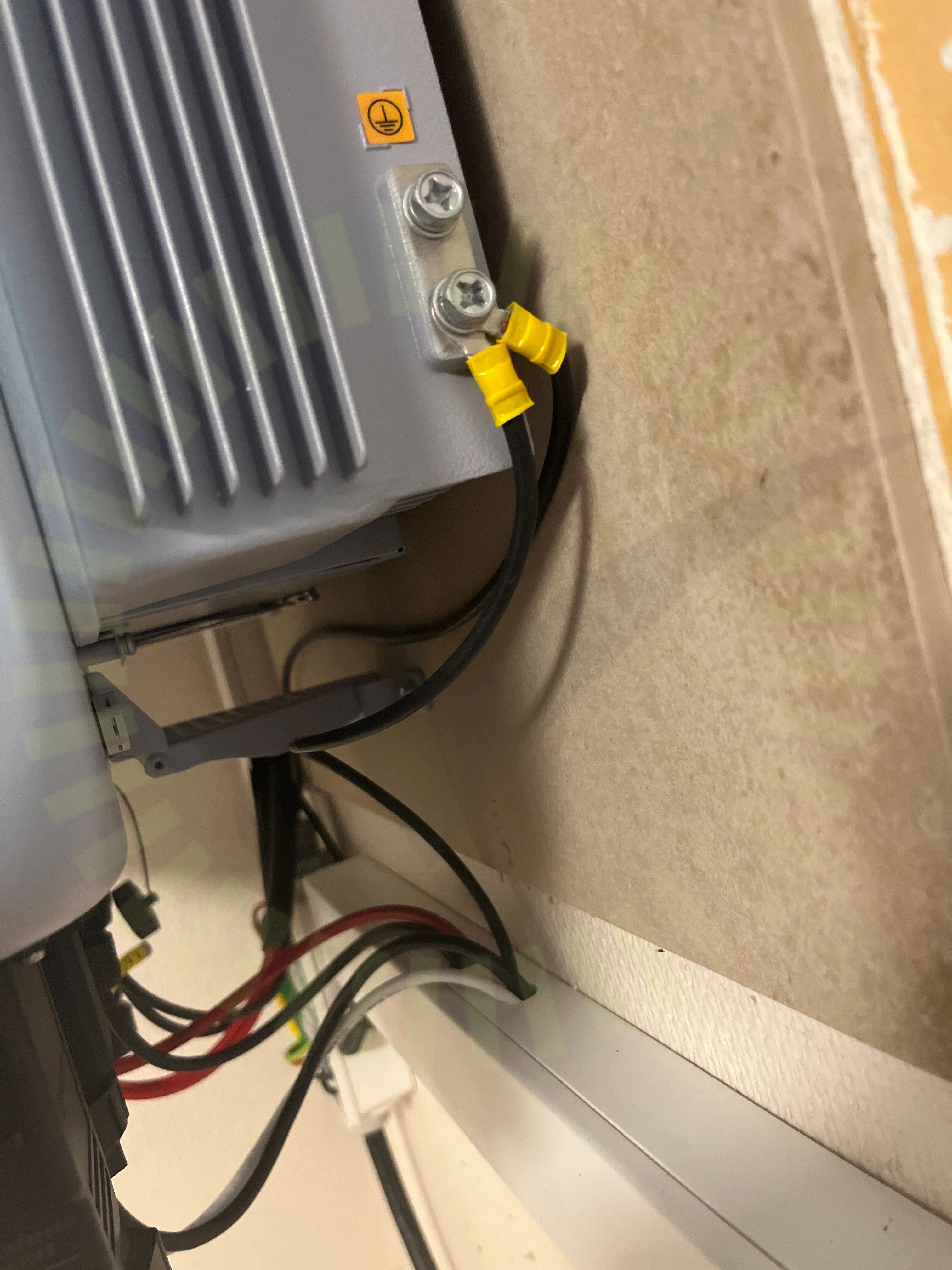

10.5 Jordning av chassi

Inte godkänd

Växelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 41-43

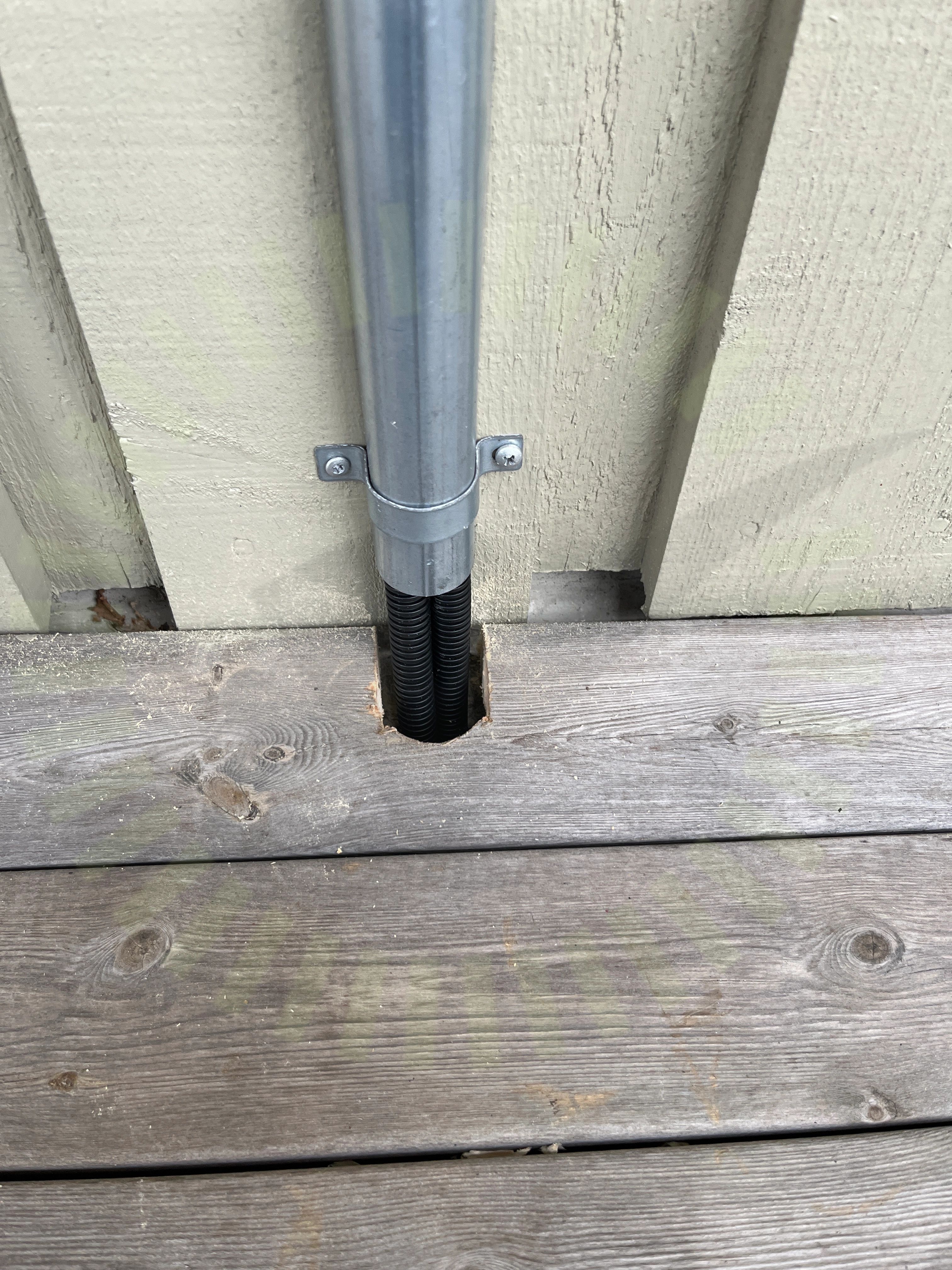

10.6 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.

SS 436 40 00 (522.6.2)

Godkända kontrollpunkter

30/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Ström

Enkelisolerade ledare

Förskruvning

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/38

DC Max Spänning

DC Min Spänning
