Besiktningsrapport

8.7

Installation av
Nordpolen Energi
Datum
29 maj 2023
Ort
Landvetter, Västra Götalands län

Fästens placering

Fästens placering

Underliggande takpanna

Underliggande takpanna

Skenskarvar

Skenskarvar

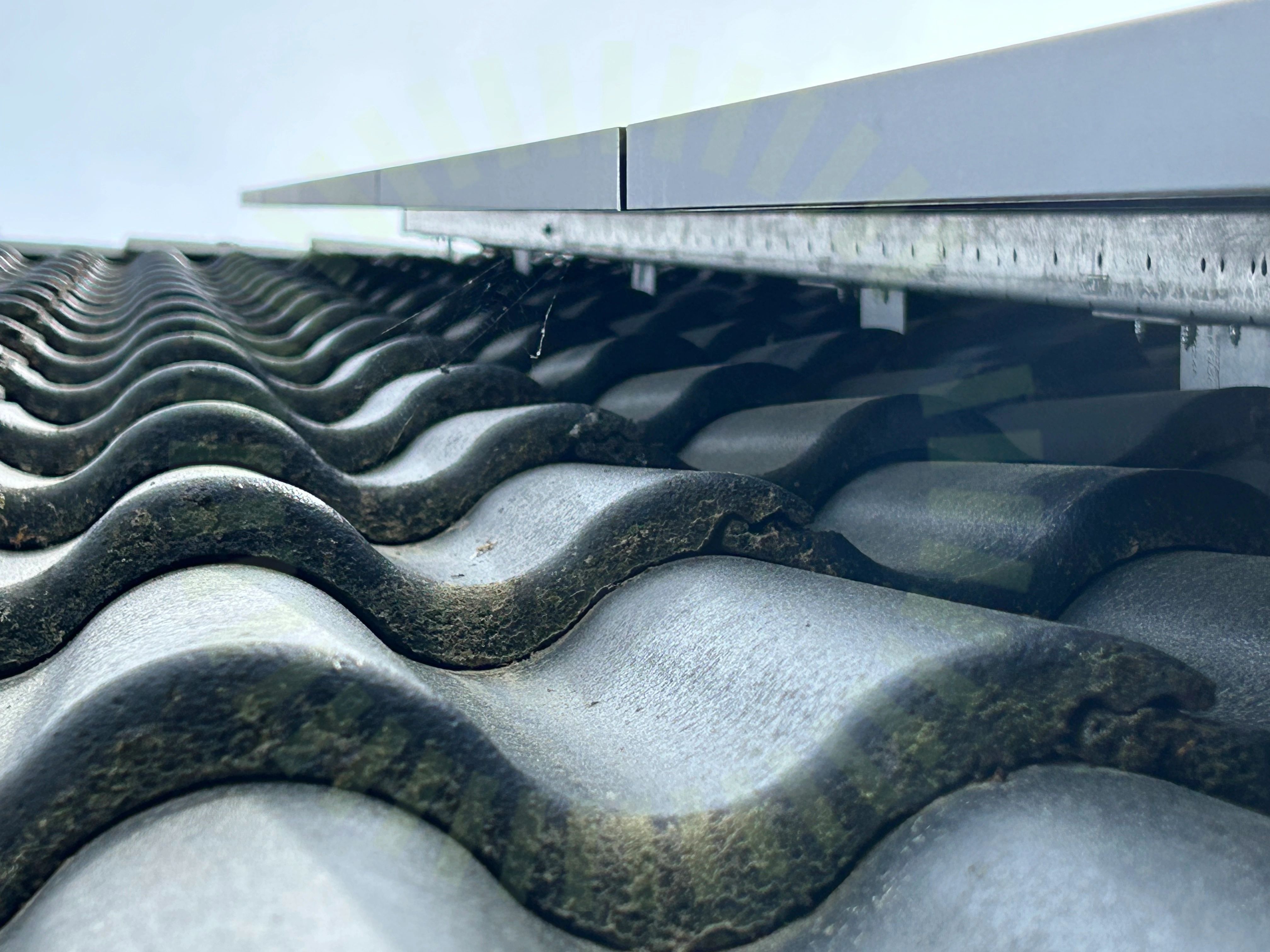

+ 6

+ 6
84% godkända
16% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

Weland Stål: Råspont

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Elmaterial: Kapsling

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/2
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.


Kapsling

Godkända kontrollpunkter
9/9
Brytare
Böjradie
Förskruvningar
Infästning
Installation
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar
2/15
3.1 Buntband över kontakter

Inte godkänd

Buntband är placerade över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4
Fästens placering
3.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Godkända kontrollpunkter
12/15
Dräneringshål
Föremål mot bakstycke
Klämmans överlappning
Klämmornas storlek
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
1/15
Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar
4/22
Kabeluppfästning
4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas överhäng
4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Maximalt överhäng enligt tillverkare är 40 cm.

Skenskarvar
4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Felaktigt antal skruv.

MA5102 Sid 1 (1) | Version 3 - 221101
Underliggande takpanna

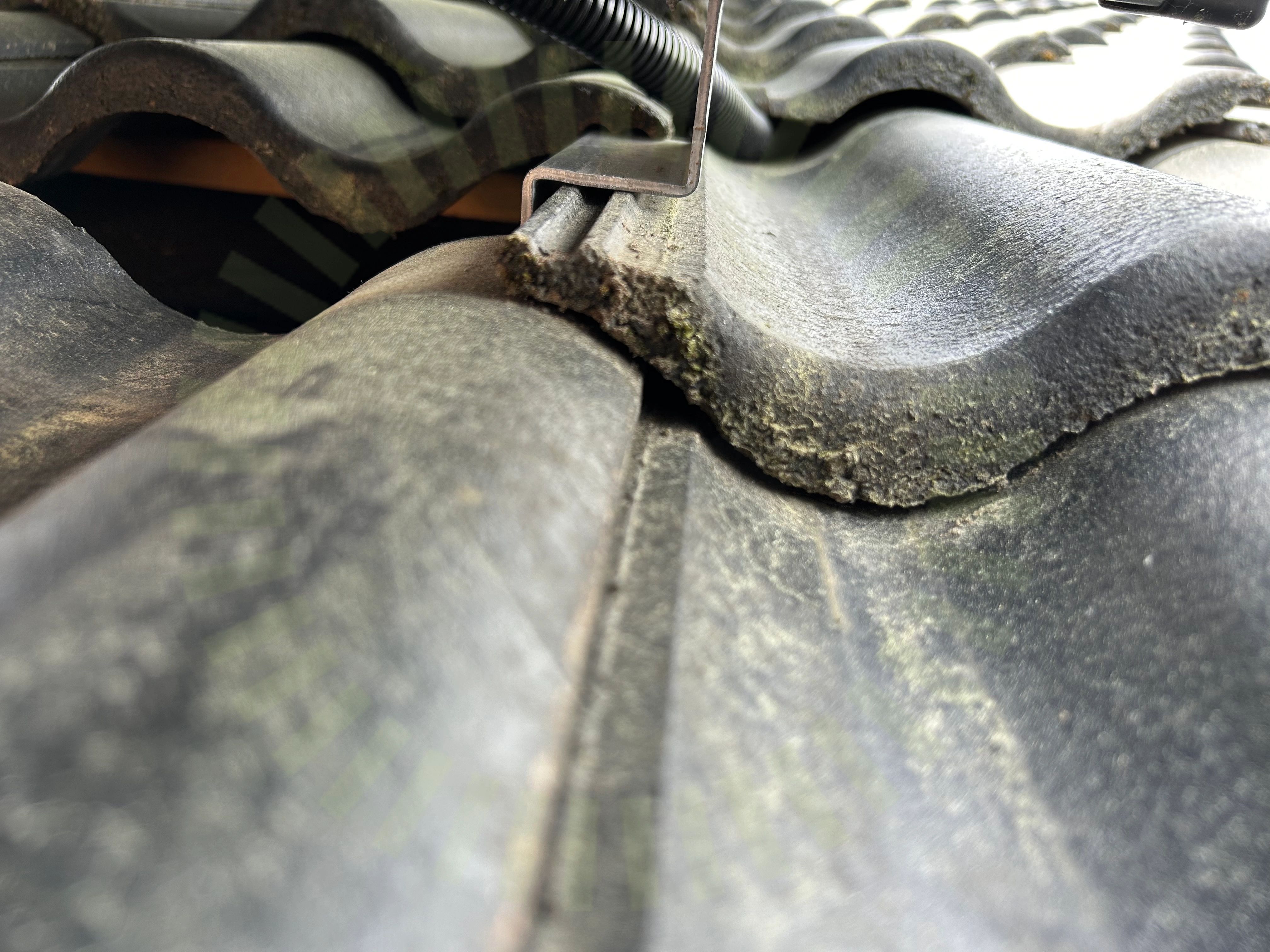

4.4 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot underliggande takpannor.

MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv

Varselmärkning

Anmärkningar
2/5
Tillförlitligt fäst

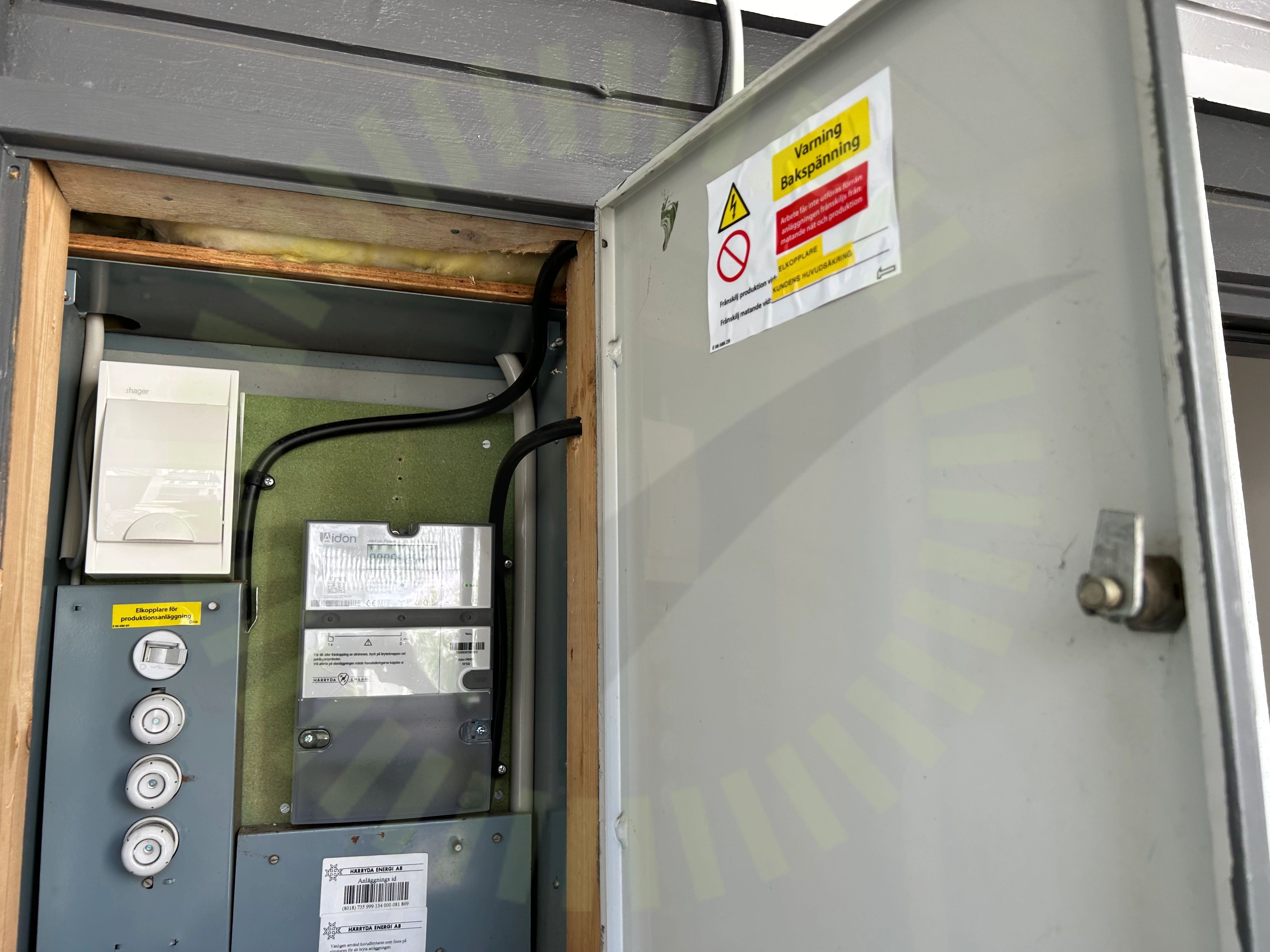

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt. Flera märkningar sitter bristfälligt fast.

Varning för likspänning

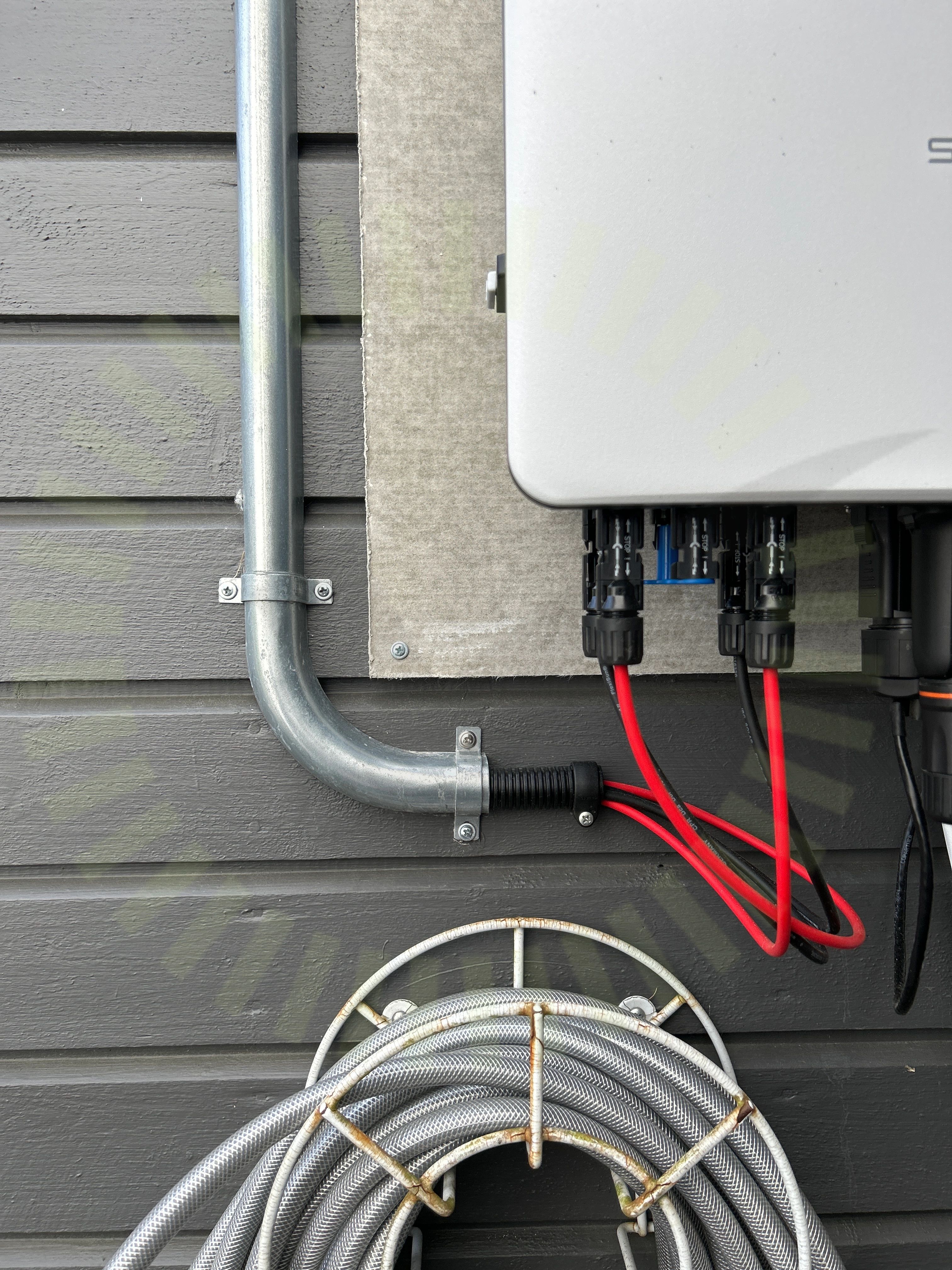

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

Godkända kontrollpunkter
3/5
Informering av solceller
Missvisande varselmärkning
Varning för backspänning

Växelriktare

Anmärkningar
3/30
Förskruvning

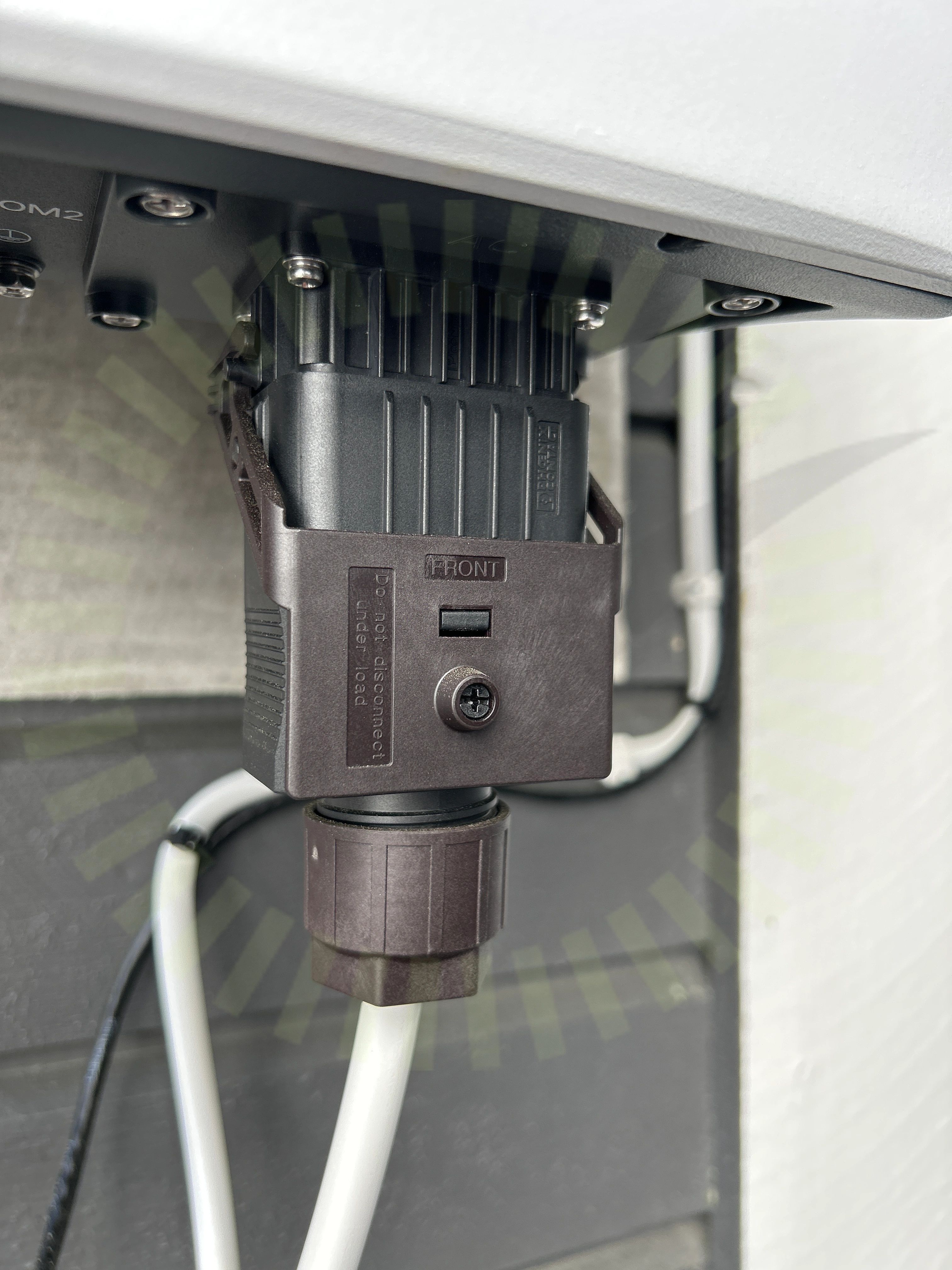

6.1 Förskruvning

Inte godkänd

Skruv för låsning av AC kontakt är ej åtdragen

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Fastsäkring av produkt
6.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18
Jordning av chassi

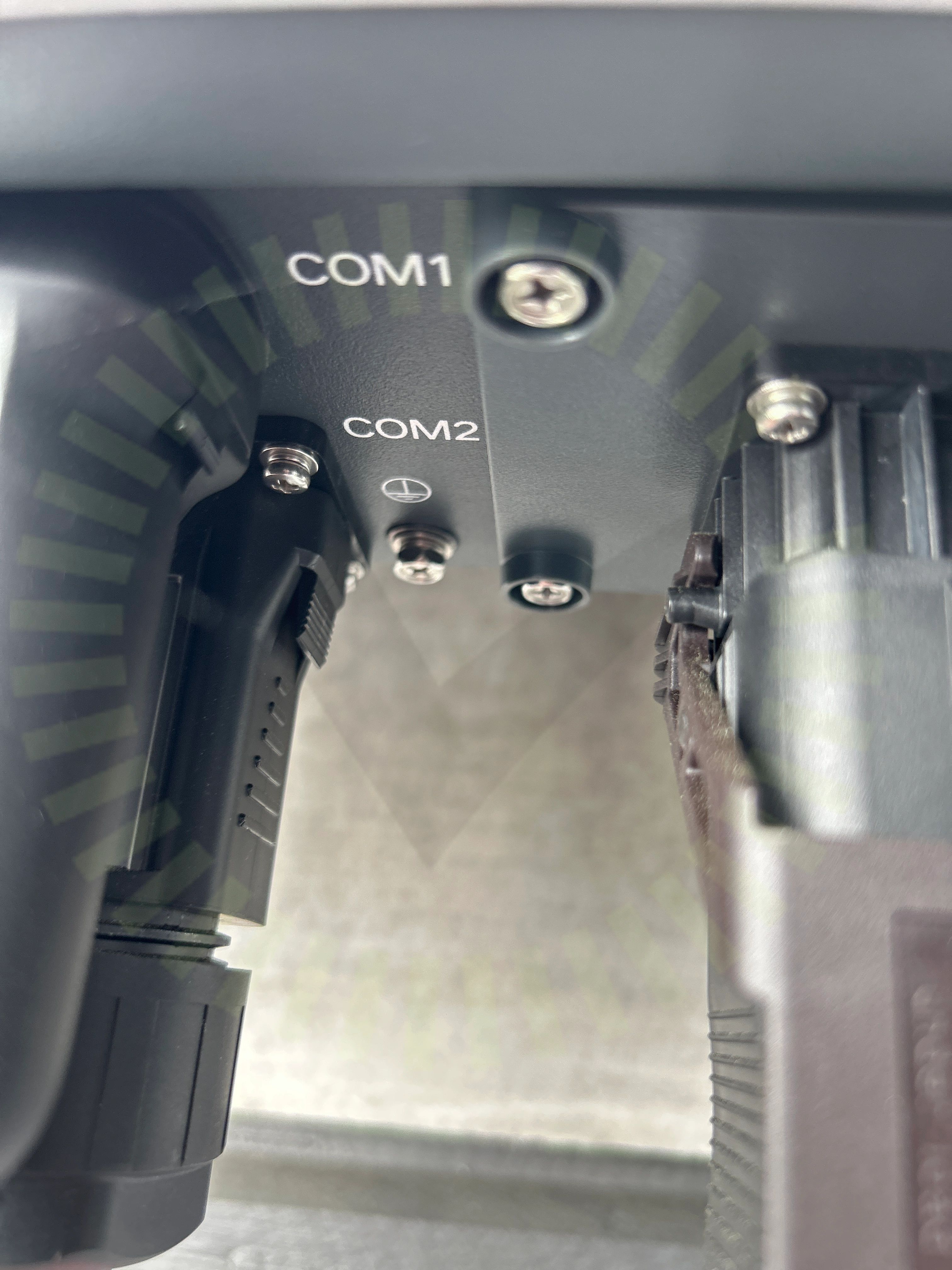

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Godkända kontrollpunkter
27/30
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Placering
Skadat kablage
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
