Besiktningsrapport

9.1

Installation av

HERO Solkraft

Datum

5 februari 2024

Ort

Örebro, Örebro län

Ändklämmor skena

Underliggande takpanna

Skenornas infästning

+ 7

88% godkända

12% ej godkända

Om installationen

Paneler

Denim: U N3 XXX BB 108H

Montagesystem

Weland Stål: Råspont

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Undercentral

Tillbehör

CHINT: Sungrow DTSU666

Installerad av HERO Solkraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (4)Tak 1, Denim: U N3 XXX BB 108H (16)Tak 1, Weland Stål: Råspont (23)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/15

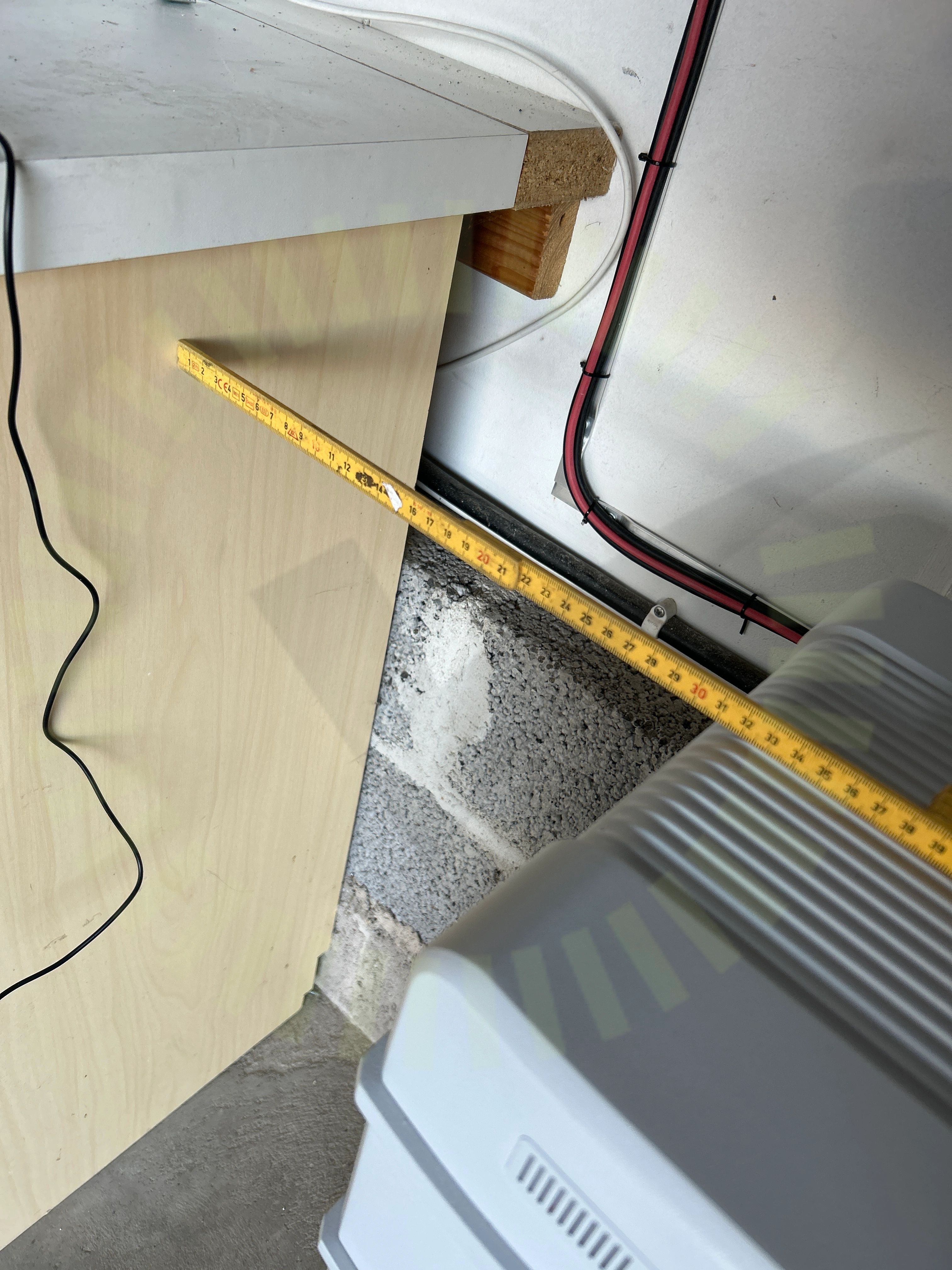

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

14/15

Batteri PE

Batterimodul

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, Denim: U N3 XXX BB 108H

Anmärkningar

3/16

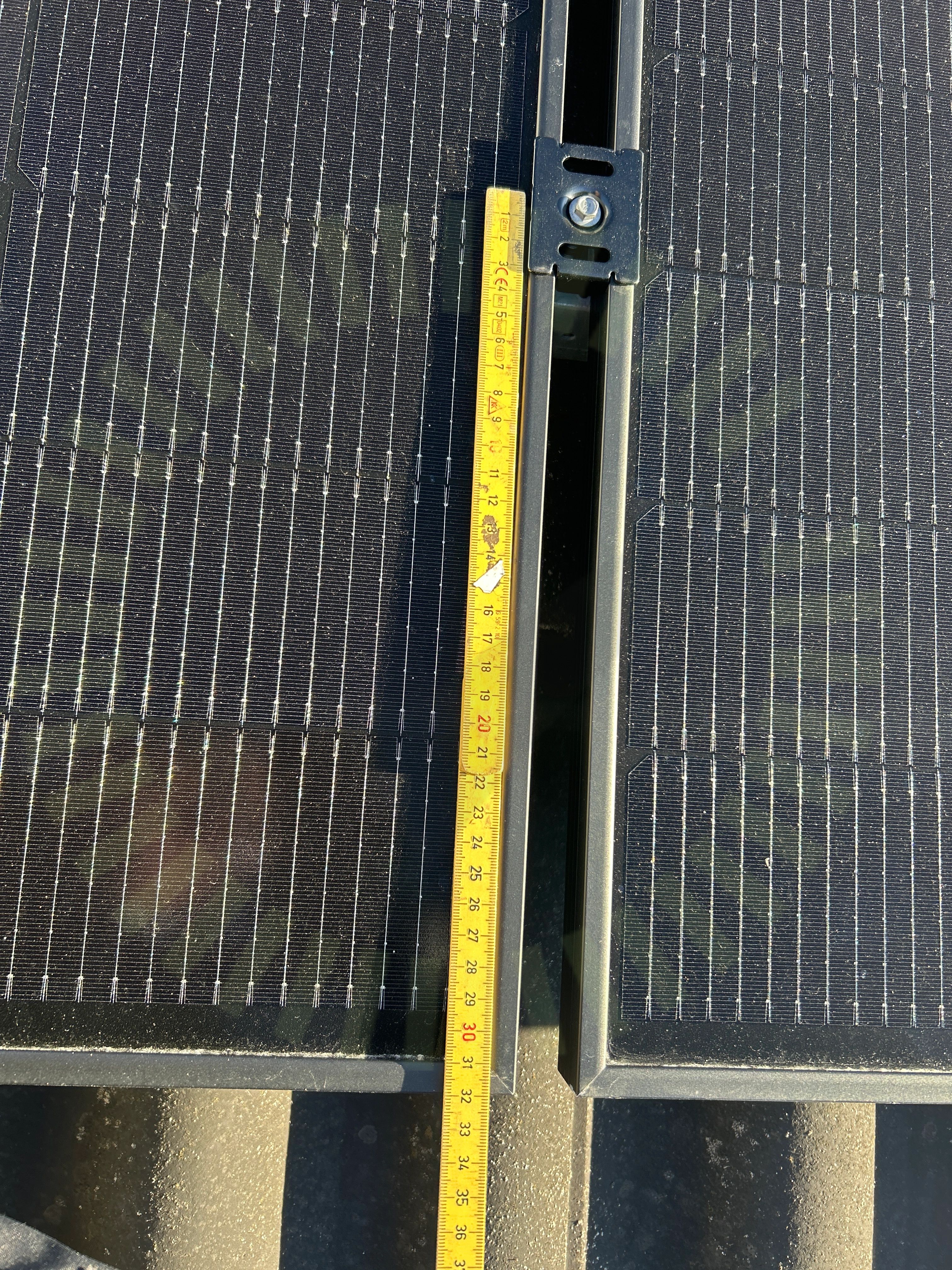

4.1 Klämmornas placering

Inte godkänd

Den valda klämzonen klarar inte den tryckkraft som kan förekomma enligt lastberäkning.

Denim: PV-Module installation manual BB/BW 23.06, Sida 8-10

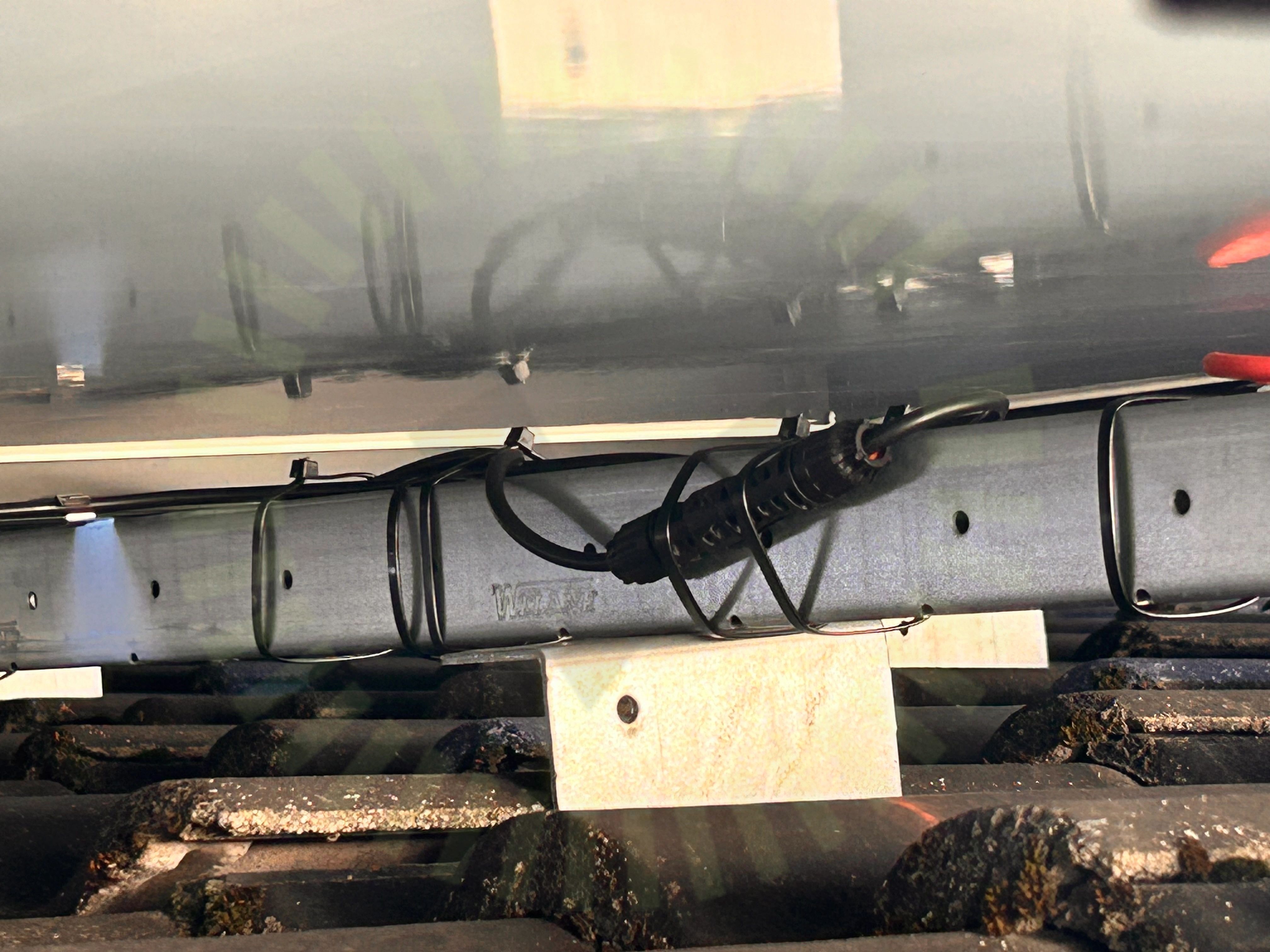

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

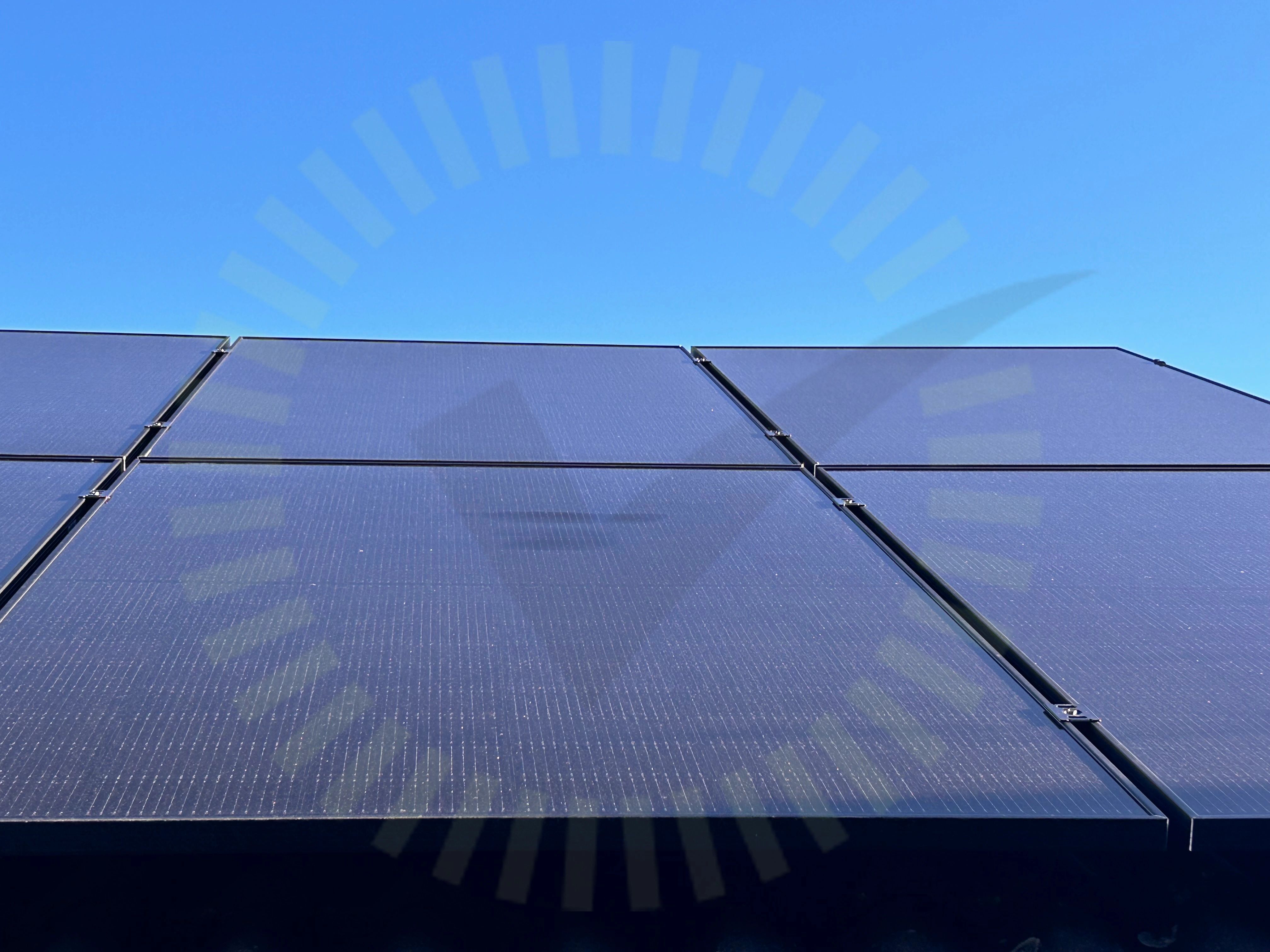

4.3 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning. Tydlig temperaturskillnad på panelens glas.

Godkända kontrollpunkter

13/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/22

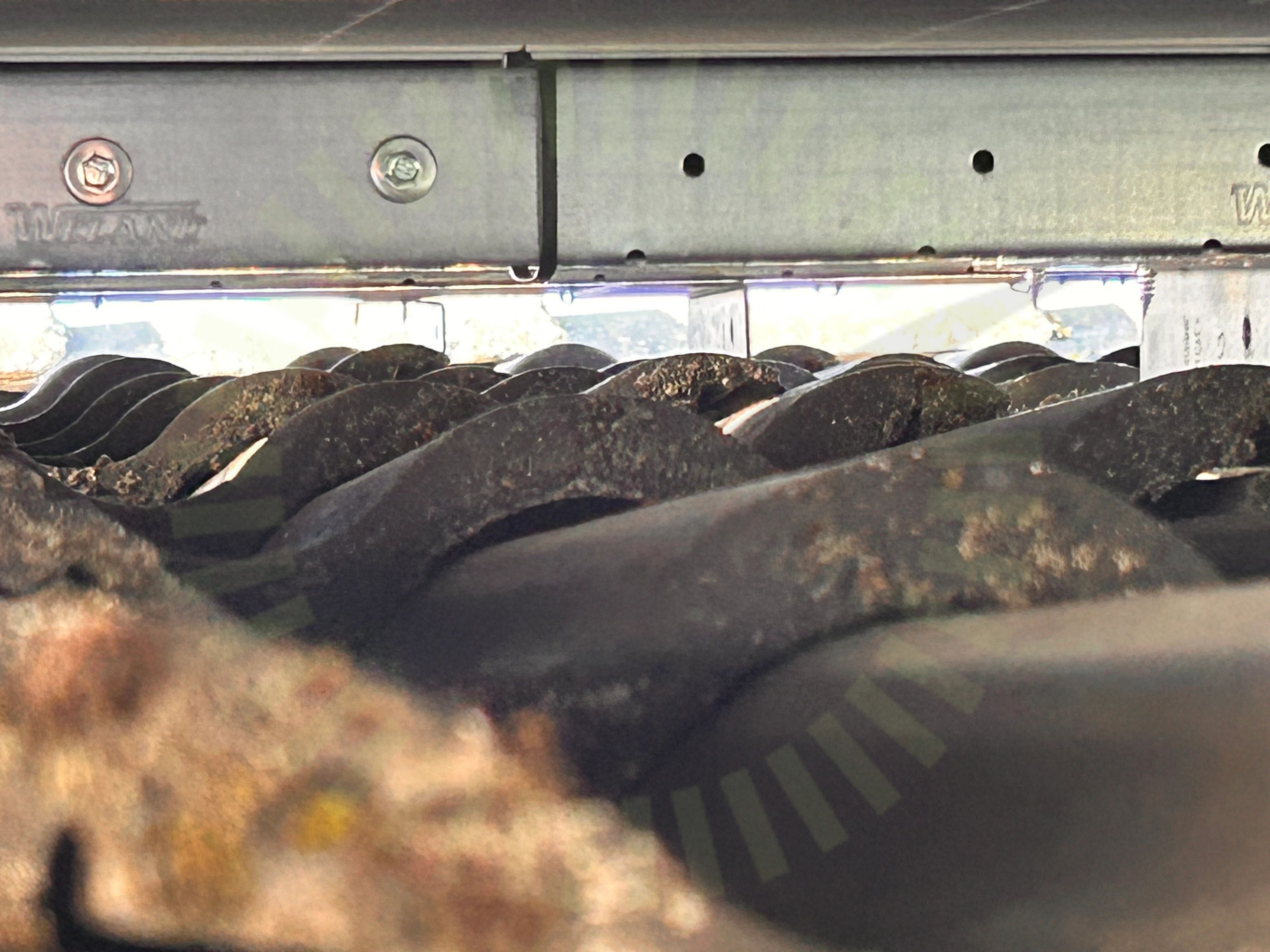

5.1 Skenornas infästning

Inte godkänd

Skruvar saknas helt i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för ena takytan saknas vid besiktning.

Tillverkarens montageanvisningar

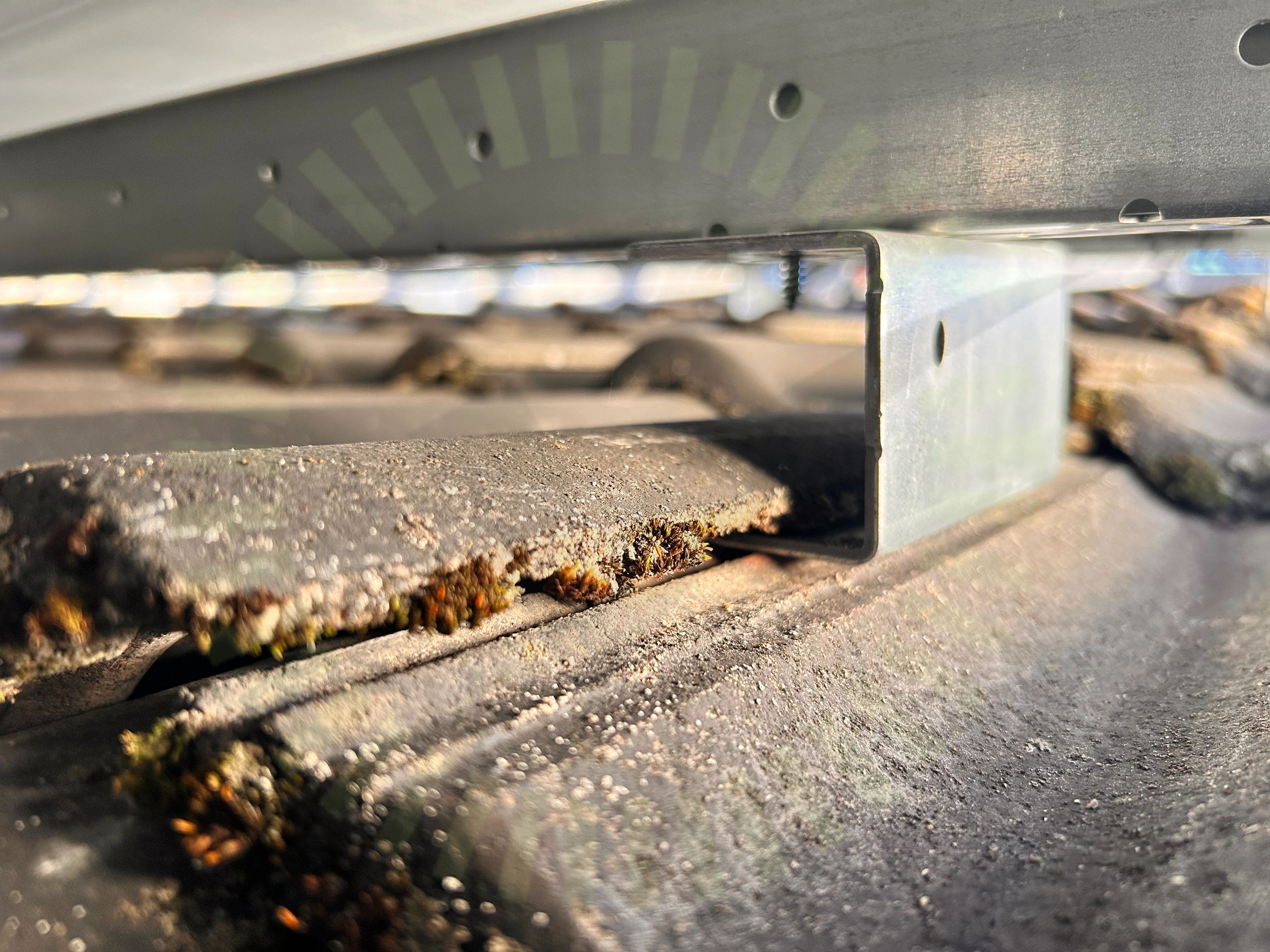

5.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

5.4 Ändklämmor skena

Inte godkänd

Ändklämman ligger delvis utanför skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

17/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

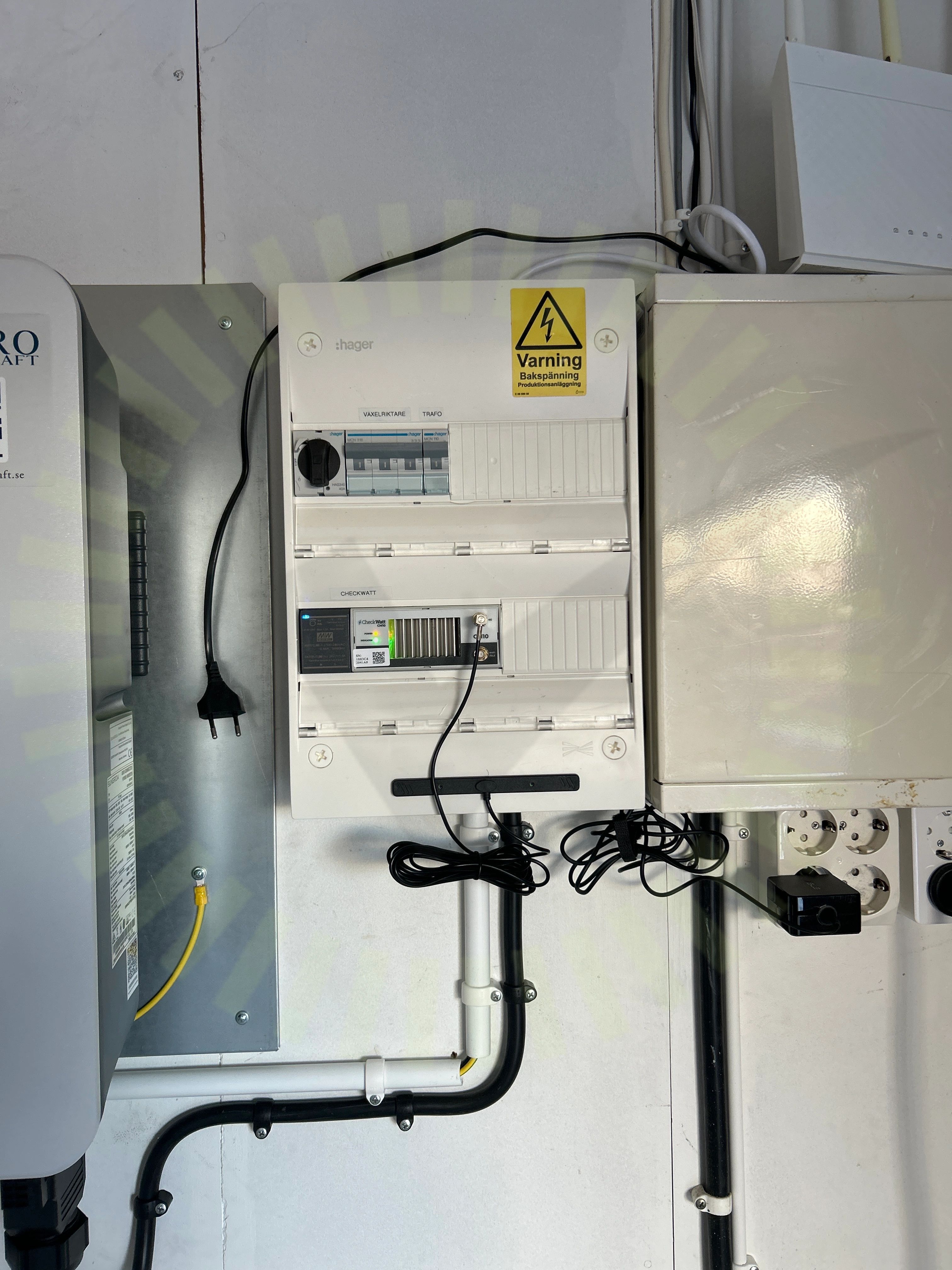

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/36

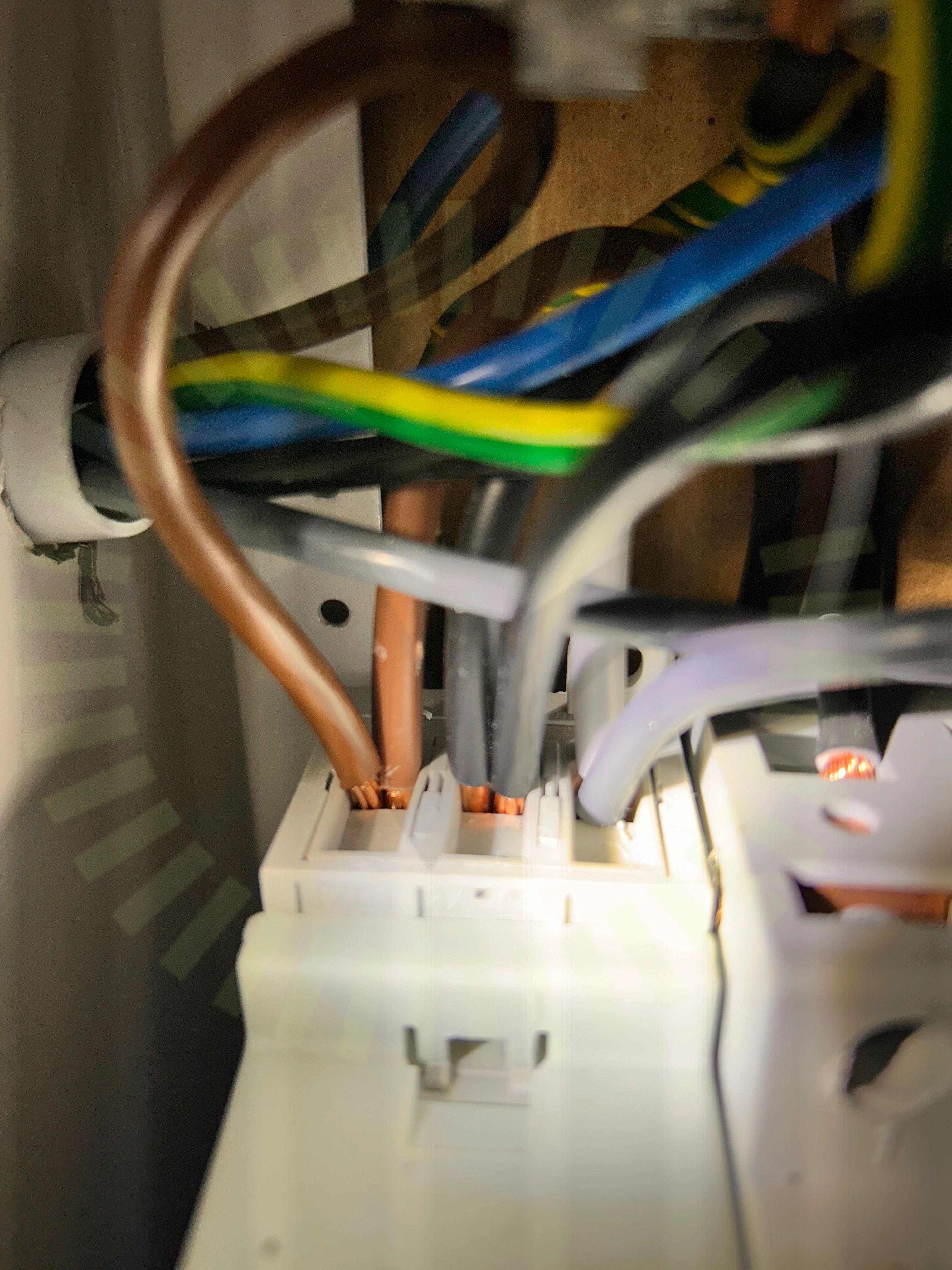

8.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

8.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Gäller vänster mppt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

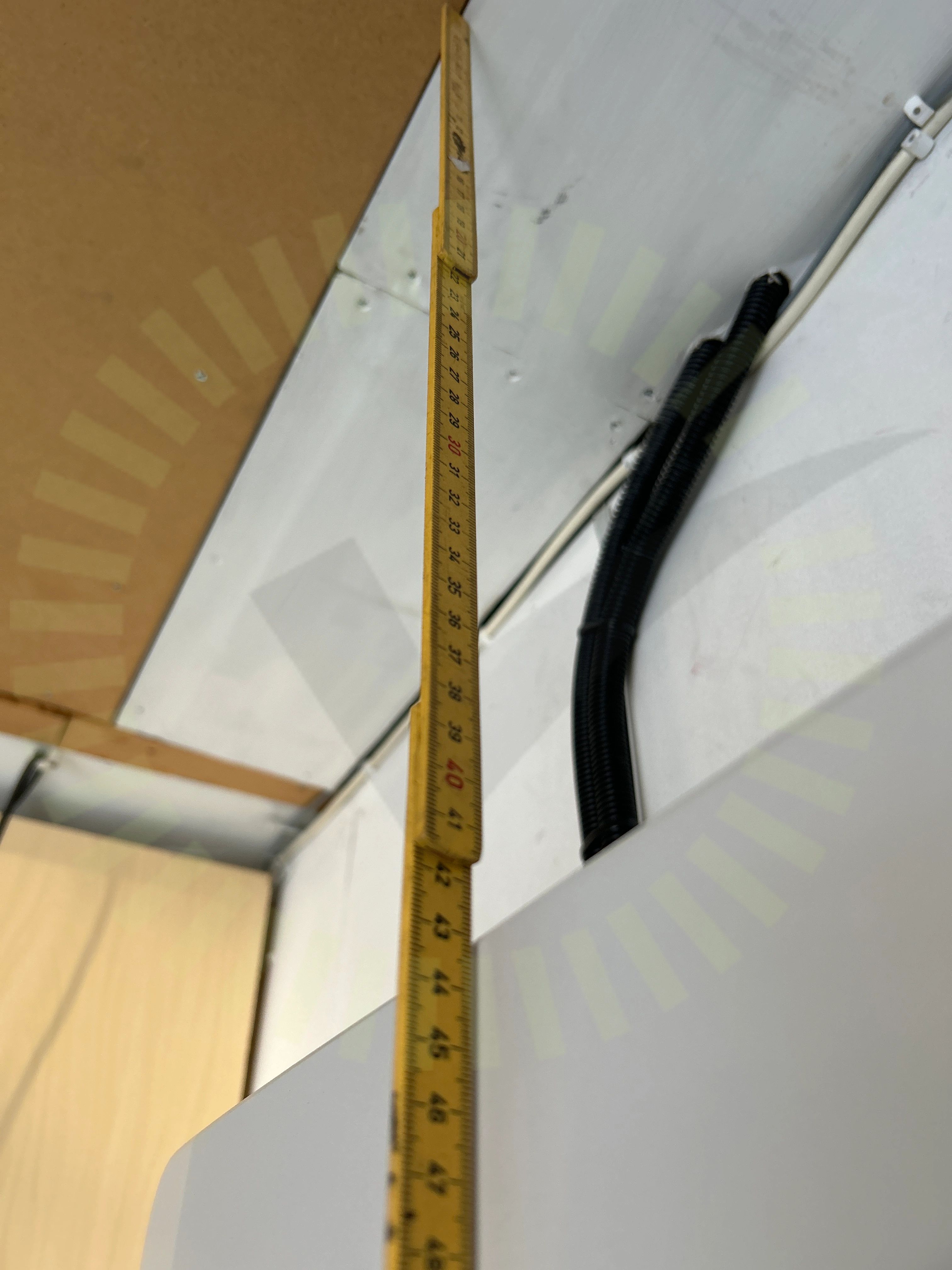

8.3 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

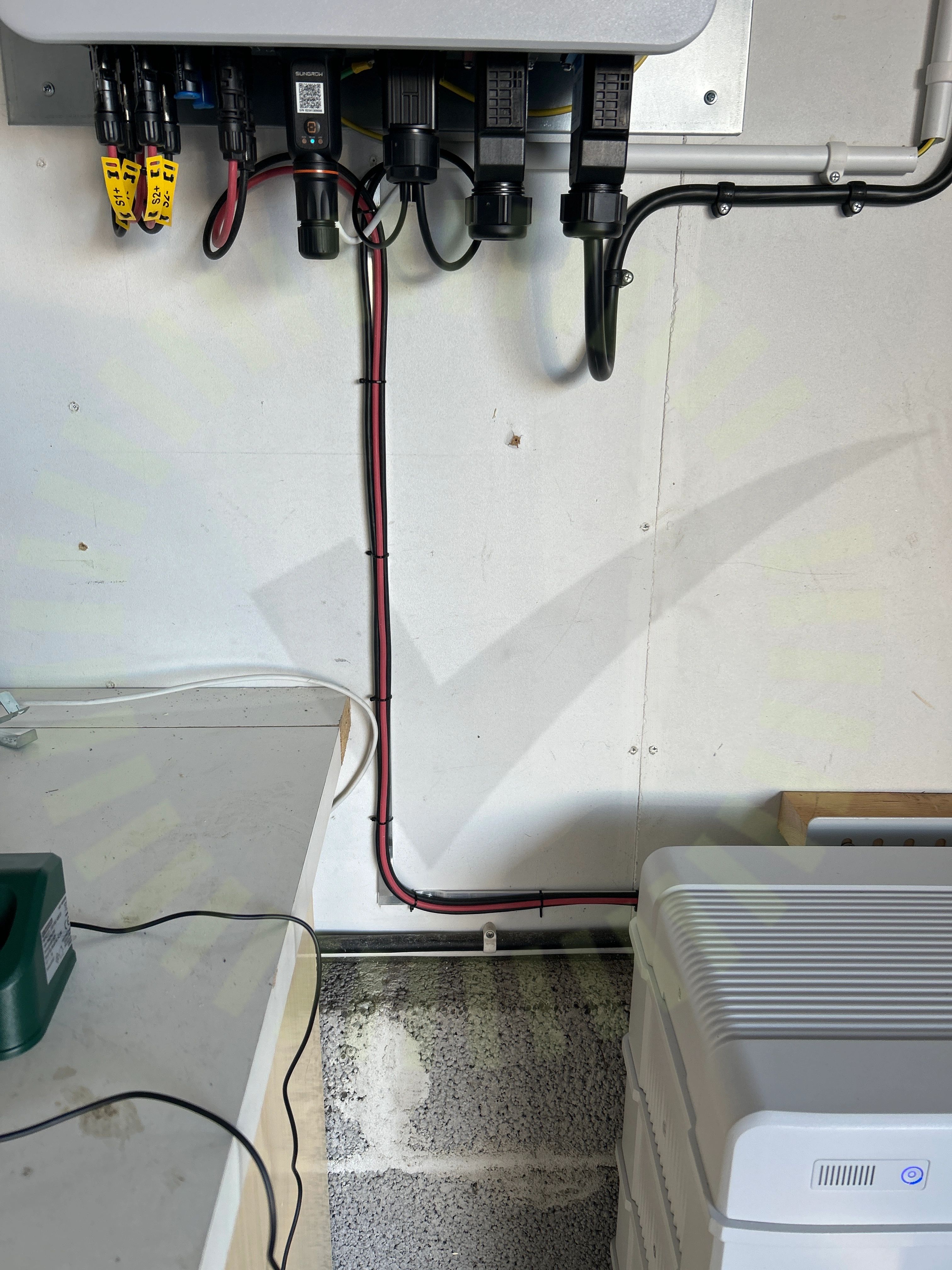

8.4 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt. Kablage är monterat vid arbetsbänk utan kabelskydd.

SS 436 40 00 (522.6.2)

Godkända kontrollpunkter

32/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
